低压配电系统设计.

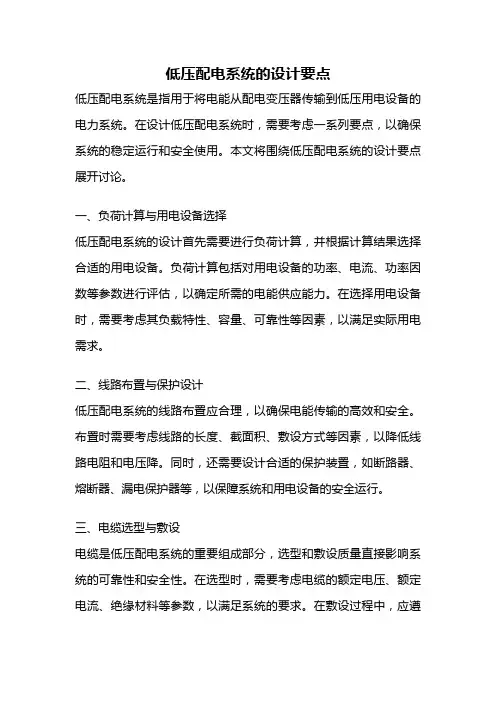

低压配电系统的设计要点
低压配电系统的设计要点低压配电系统是指用于将电能从配电变压器传输到低压用电设备的电力系统。
在设计低压配电系统时，需要考虑一系列要点，以确保系统的稳定运行和安全使用。
本文将围绕低压配电系统的设计要点展开讨论。
一、负荷计算与用电设备选择低压配电系统的设计首先需要进行负荷计算，并根据计算结果选择合适的用电设备。
负荷计算包括对用电设备的功率、电流、功率因数等参数进行评估，以确定所需的电能供应能力。
在选择用电设备时，需要考虑其负载特性、容量、可靠性等因素，以满足实际用电需求。
二、线路布置与保护设计低压配电系统的线路布置应合理，以确保电能传输的高效和安全。
布置时需要考虑线路的长度、截面积、敷设方式等因素，以降低线路电阻和电压降。
同时，还需要设计合适的保护装置，如断路器、熔断器、漏电保护器等，以保障系统和用电设备的安全运行。
三、电缆选型与敷设电缆是低压配电系统的重要组成部分，选型和敷设质量直接影响系统的可靠性和安全性。
在选型时，需要考虑电缆的额定电压、额定电流、绝缘材料等参数，以满足系统的要求。
在敷设过程中，应遵循相关的标准和规范，确保电缆的绝缘完好、接头可靠，避免因敷设不当导致的故障和事故。
四、接地系统设计低压配电系统的接地设计是保障系统安全运行的重要环节。
接地系统的设计应满足电流回路的可靠接地，以保证人身安全和设备的正常工作。
接地电阻的大小应符合相关标准的要求，同时还需要考虑接地电阻的稳定性和可靠性，避免因接地系统故障引发的电击和火灾等问题。
五、电气保护与自动化控制低压配电系统的电气保护和自动化控制是提高系统可靠性和运行效率的重要手段。
电气保护包括过载保护、短路保护、接地保护等，通过保护装置的选择和设置，可以及时检测和切断异常电流，保护用电设备和线路的安全。
自动化控制可以实现对低压配电系统的监测、控制和管理，提高运行效率和管理水平。
六、环境条件与维护管理低压配电系统的环境条件和维护管理对系统的稳定运行和寿命有着重要影响。
低压配电系统的设计方法
低压配电系统的设计涉及多个方面，从用电负荷的计算到安装和调试。通过 本文，我们将深入探讨设计方法和重要考虑事项，以帮助您开发可靠而高效 的低压配电系统。
低压配电系统的概述
简要介绍低压配电系统的定义、作用和重要性。解释其在工业和商业领域中 提供可靠电力分配的关键作用。
设计前的准备工作
选择合适的断路器和保护装置
说明在低压配电系统中选择适当的断路器和保护装置的重要性。讨论各种断 路器和保护装置的不同类型和功能。
安装类型和方式的选择
解释选择适当的低压配电系统安装类型和安装方式的重要性，包括壁挂式、 嵌入式和集中式等不同选项。
低压配电系统的布线和布局详细介 Nhomakorabea低压配电系统的布线和布局规则，包括电力进线、分支回路和负荷设备之间的正确连接。
详细介绍在设计低压配电系统之前需要进行的准备工作，包括现场考察、用电负荷调查和需求分析。
用电负荷的计算和分级
解释如何计算用电负荷，并根据负荷需求将电力分级。强调正确计算负荷对 系统可靠性和安全性的重要性。
选择合适的电缆和线路
介绍如何根据负荷和工作环境的要求选择合适的电缆和线路。讨论不同类型 电缆的特点和应用。

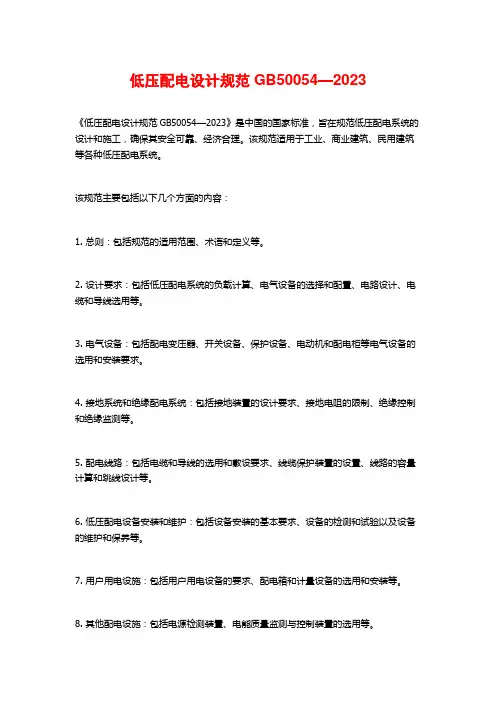

低压配电设计规范GB50054—2023
低压配电设计规范GB50054—2023
《低压配电设计规范GB50054—2023》是中国的国家标准，旨在规范低压配电系统的设计和施工，确保其安全可靠、经济合理。
该规范适用于工业、商业建筑、民用建筑等各种低压配电系统。
该规范主要包括以下几个方面的内容：
1. 总则：包括规范的适用范围、术语和定义等。
2. 设计要求：包括低压配电系统的负载计算、电气设备的选择和配置、电路设计、电缆和导线选用等。
3. 电气设备：包括配电变压器、开关设备、保护设备、电动机和配电柜等电气设备的选用和安装要求。
4. 接地系统和绝缘配电系统：包括接地装置的设计要求、接地电阻的限制、绝缘控制和绝缘监测等。
5. 配电线路：包括电缆和导线的选用和敷设要求、线缆保护装置的设置、线路的容量计算和跳线设计等。
6. 低压配电设备安装和维护：包括设备安装的基本要求、设备的检测和试验以及设备的维护和保养等。
7. 用户用电设施：包括用户用电设备的要求、配电箱和计量设备的选用和安装等。
8. 其他配电设施：包括电源检测装置、电能质量监测与控制装置的选用等。
《低压配电设计规范GB50054—2023》的实施将有助于提高低压配电系统的安全性和可靠性，规范低压配电系统的设计和施工，提高电气设备的使用效率，减少电能消耗，保护人员和财产的安全。
低压配电设计规范
低压配电设计规范低压配电系统是工业和民用建筑中不可或缺的部分，其设计合理与否直接影响到用电安全和效率。
为了保障低压配电系统的可靠性和安全性，制定配电设计规范是至关重要的。
2. 适用范围本规范适用于工业和民用建筑的低压配电设计，包括但不限于商业建筑、工厂、学校、医院等领域。
3. 设计原则（1）安全原则：保障人员和设备的安全是低压配电设计的首要原则，必须符合国家电气安全规范和标准。
（2）可靠性原则：低压配电系统应具备良好的可靠性，避免因设备故障导致停电、损失等情况。
（3）经济合理原则：在满足安全和可靠性要求的前提下，低压配电设计应尽可能节约成本，提高能效。
4. 设计要求（1）系统容量的确定：根据建筑物的用电需求，合理确定低压配电系统的容量，保证系统正常运行，避免过剩或不足的情况。
（2）线路布置和绝缘：低压配电线路的布置应考虑到供电设备的位置、电缆长度、绝缘等因素，保证线路稳定运行。
（3）过载和短路保护：配电设计要合理配置过载和短路保护装置，确保系统在异常情况下能够及时切断电源，避免事故发生。
（4）接地系统：低压配电系统的接地设计应符合相关标准和规范，确保设备和人员的安全。
（5）电能质量：低压配电系统应保证供电的电能质量，避免因谐波、电压波动等因素影响设备的正常运行。
5. 设计验收低压配电系统设计完成后，需要对设计方案进行详细的验收，包括但不限于系统容量、线路布置、保护装置配置、接地系统等方面。
确保设计符合相关规范和标准，得到相关部门的审批。
6. 结语低压配电设计规范对于保障建筑物用电安全、提高能效和延长设备寿命具有重要作用。
设计人员应严格按照规范要求进行设计，确保低压配电系统的安全、可靠和经济合理。
（续）7. 设计流程低压配电系统的设计流程应按照以下步骤进行：7.1. 了解用电需求首先，设计人员需要了解建筑物的用电需求，包括各种设备、照明、通风、空调等的电力需求情况。
根据实际用电需求确定设计的基础。
《低压配电设计规范》GB50054_2024
《低压配电设计规范》GB50054_2024
该标准的适用范围包括低压配电工程的设计和施工，以及供电企业制
定配电设计标准和用户选型、设计、施工、验收及日常维护等工作的参考。
低压配电系统是指电压不超过1000V的供电系统，其设计规范有利于
确保供电的安全可靠，减少事故的发生，并提高能源利用效率。
1.设计基本原则：明确了低压配电系统的设计原则，包括安全可靠性、经济合理性、可扩展性和便于维护等方面的要求。
2.设计参数：规定了低压配电系统的设计参数，包括额定电压、频率、额定电流、短路电流、功率因数等。
3.设备选型：对低压配电系统中的设备选型进行了规范，包括开关设备、电缆和导线、变压器、电容器等。
4.电路设计：规定了低压配电系统的电路设计要求，包括线路的布置、电缆的敷设、短路电流计算、过电压保护等。
5.接地设计：明确了低压配电系统的接地设计要求，包括接地电阻、
接地形式、接地网等。
6.配电室设计：规定了低压配电系统的配电室设计要求，包括室内照明、通风、防火等。
7.施工与验收：对低压配电系统的施工和验收进行了规范，包括施工
质量控制、验收标准等。
工厂低压配电系统设计论文
工厂低压配电系统设计论文摘要本文旨在探讨工厂低压配电系统设计的相关内容，包括设计原则、参数计算、设备选择等方面。
低压配电系统在工厂生产中扮演着至关重要的角色，其设计合理与否直接关系到工厂生产的稳定性与安全性。
通过对低压配电系统设计的深入研究与分析，希望能够为工厂低压配电系统设计提供一定的借鉴与参考。
1. 引言工厂作为生产单位，对于电力的需求量较大，并且在工厂生产过程中，经常会出现各种突发情况，如短路、过载等。
因此，工厂低压配电系统的设计具有重要意义。
合理的设计可以有效保障工厂生产的正常进行，同时提高电力利用率，降低能源浪费。
本文将从设计原则、参数计算、设备选择等方面展开讨论。
2. 设计原则低压配电系统设计的基本原则是满足工厂生产的需求，确保系统的安全可靠。
设计原则包括： - 合理布置 - 合理配电 - 可靠运行3. 参数计算3.1 电流计算低压配电系统中，电流是一个十分重要的参数。
在设计中需要准确计算电流值，以选择合适的电缆、断路器等设备。
电流计算的方法包括：I = P / (U * cosφ)4. 设备选择在低压配电系统设计中，合适的设备选择是至关重要的。
常见的设备包括断路器、接触器、配电箱等。
设备选择应满足以下要求： - 额定工作电压 - 额定工作电流 - 接线方式5. 系统保护低压配电系统设计中，系统保护是不可忽视的一环。
系统保护可以分为过载保护、短路保护等。
常见的保护器件包括： - 熔断器 - 断路器 - 接地保护器6. 结论工厂低压配电系统设计是一个复杂而关键的工作，需要综合考虑各种因素，确保系统的安全稳定运行。
本文通过对设计原则、参数计算、设备选择等方面的讨论，试图为工厂低压配电系统设计提供一定的指导意见。
希望能对读者在工厂低压配电系统设计中有所启发。
如有任何问题或疑问，欢迎随时与我们联系。
10KV变电所及低压配电系统的设计
10KV变电所及低压配电系统的设计一、引言10KV变电所是电力系统中的一个重要环节，用于将高压电能变换成低压电能，提供给工矿企业、商业建筑和居民用电等场所使用。
低压配电系统则是将变电所提供的低压电能进一步分配到各个用电设备上。
本文将对10KV变电所及低压配电系统的设计进行详细阐述。
二、10KV变电所设计1.变电所布置设计变电所的布置需要考虑到运行的安全、经济和便捷性。
首先，变电所要远离住宅区、易燃易爆物品储存地和重要建筑物，以保证人员和财产的安全。
其次，变电所的布置要符合消防和安全出口要求，确保设备的运行维护的便捷性。
最后，变电所的布置要考虑自然通风，保证设备的散热条件。
2.变电所设备选择变电所的设备选择需要根据实际负荷情况和系统的稳定性来确定。
主要设备包括变压器、高压开关设备和辅助设备等。
变压器是变电所的核心设备，要选择容量合适、质量可靠、能效高的产品。
高压开关设备则需要根据操作便捷性、维护保养方便性和运行可靠性来选择。
3.保护和控制系统设计保护和控制系统是10KV变电所的重要组成部分，主要包括高压开关保护、变压器保护和远动控制系统等。
这些系统需要能够实时监测设备的状态，及时发现和处理异常情况。
同时，保护和控制系统还需要能够实现对设备的自动控制和远程通信，提高变电所的运行效率和可靠性。
三、低压配电系统设计1.配电柜布置设计配电柜的布置需要根据工程的实际需要和场地条件来确定。
首先，要根据负荷情况合理布置配电柜的数量和位置，保证每个用电点都能够得到稳定的供电。
其次，要考虑到维护保养的便捷性，保证人员可以安全进行操作。
最后，配电柜之间要保持一定的安全距离，防止发生火灾和短路等事故。
2.电缆敷设设计低压配电系统的电缆敷设需要考虑到电缆的负荷容量、敷设路径和敷设方式等因素。
首先，要根据负荷情况选择合适容量的电缆，以保证供电的稳定性和安全性。
其次，要根据工程的布局设计合理的电缆敷设路径，尽量减少长度和损耗。
低压配电设计规范
低压配电设计规范1.设计原则和基本要求：低压配电系统的设计应符合国家电气安全法规、标准和相关规范的要求，确保系统的可靠性、安全性和经济性。
设计时应根据电力负荷的特点和用电设备的要求确定合适的电缆、开关设备和配电系统结构。
2.系统结构设计：低压配电系统的结构设计应根据用电负荷的大小和分布情况来确定。
一般来说，大型建筑物或工业企业应采用明确的母线结构，提高系统的供电可靠性。
小型建筑物或民用住宅可以采用单级布线或多级子分配方式。
3.过电压保护：低压配电系统的设计应考虑过电压的保护措施，包括雷电保护和设备过电压保护。
根据不同的保护对象和要求，可以采用接地保护、避雷针和过电压保护器等设备。
4.电力负荷计算：低压配电系统的设计应根据用电负荷的特点，合理计算电缆截面积、开关设备的容量和线路的负载容量。
需要考虑用电设备的功率、电流、功率因素和运行方式等因素，以保证配电系统的可靠供电。
5.电缆敷设和保护：低压配电系统中的电缆敷设应符合相关标准的规定，以确保电缆的安全和可靠运行。
电缆的敷设路径应合理选择，避免与其他管线和设备发生干扰。
同时，需要进行必要的保护措施，如敷设保护管、加装保护板等。
6.开关设备和电气元件的选用和安装：低压配电系统的开关设备和电气元件应选用符合国家标准的产品，并按照相关规范进行安装。
开关设备的分断能力、灵敏度和短路保护能力等指标应满足负荷和电路的要求。
7.安全保护和接地：低压配电系统的设计应考虑到安全保护和接地的要求。
包括对人身安全的保护，如电气防护、安全开关和接地装置。
同时，还需要对设备和线路进行接地，以保证系统的安全性和可靠性。
8.系统监测和维护：低压配电系统的设计应考虑到系统的监测和维护要求，包括监测装置的设置、维护通道的设计和设备的定期检修。
系统监测和维护有助于及时发现和排除故障，提高系统的可靠性和运行效率。
总之，低压配电系统的设计规范是为了保证供电的可靠性、安全性和经济性而制定的一系列规定和要求。
低压配电设计规范GB50054—2024
低压配电设计规范GB50054—2024
该规范主要包括以下几个方面的内容：
1.设计基本原则：规定了低压配电系统设计的一般原则，包括供电可靠性要求、节能要求、安全可靠要求等。
2.配电系统的选择：规定了配电系统的选择和分级的原则和方法，包括线路的选用、变压器容量的选择、起动设备的选用等。
3.设计参数：规定了低压配电系统设计中需要考虑的各种参数，包括电流负载、电压降、短路电流等。
4.设备选择与布置：规定了低压配电系统中各种设备的选择和布置原则，包括开关设备的选择、开关设备的布置位置等。
5.控制与保护：规定了低压配电系统中的控制和保护要求，包括接地保护、过载保护、短路保护等。
6.线路敷设：规定了低压配电线路的敷设方法和要求，包括线路的敷设方式、线管的选择与敷设方法等。
7.设计中应注意的问题：对低压配电系统设计中容易出现的问题进行了一些说明，包括线路电容、线路电阻、电源负荷均衡等。
此外，该规范还包括了一些附录，如电气设备的基本数据、低压配电实例等。
低压配电系统电力监控系统设计
低压配电系统电力监控系统设计1. 引言低压配电系统是指电能从变压器或发电机出来，通过各种配电设备和线路传送到各个用户终端的电能。
低压配电系统的电力监控系统是为了对低压配电系统的电能使用情况进行监控和管理，以提高电力利用率、降低能源消耗和确保电力供应的可靠性。
本文将对低压配电系统的电力监控系统进行详细设计。
2. 系统结构设计低压配电系统的电力监控系统包括数据采集模块、数据传输模块、数据处理模块和用户终端显示模块。
数据采集模块负责实时采集低压配电系统的各项参数数据，包括电流、电压、功率和功率因数等。
数据传输模块负责将采集的数据传送到数据处理模块进行处理。
数据处理模块负责对传输的数据进行分析和计算，生成相关的报表和图表，并将处理后的数据传输到用户终端显示模块供用户查看和分析。
3. 数据采集模块设计数据采集模块主要由传感器和数据采集器组成。
传感器用于实时感知低压配电系统各项参数数据，最常用的传感器包括电流传感器和电压传感器。
电流传感器负责采集电流数据，电压传感器负责采集电压数据。
数据采集器用于将传感器采集到的数据进行采集和存储，常用的数据采集器包括模拟量采集器和数字量采集器。
模拟量采集器负责采集和存储模拟量数据，数字量采集器负责采集和存储数字量数据。
4. 数据传输模块设计数据传输模块主要由通信设备和通信协议组成。
通信设备用于将数据采集模块采集到的数据进行传输，常用的通信设备包括以太网、RS485和无线通信设备。
通信协议用于规定数据传输的格式和通信规则，常用的通信协议包括Modbus、Profibus和OPC等。
5. 数据处理模块设计数据处理模块主要由计算机和数据处理软件组成。
计算机负责对传输的数据进行分析、计算和存储，数据处理软件负责对数据进行处理和呈现。
常用的数据处理软件包括SCADA软件和数据分析软件。
SCADA软件主要用于实时监控低压配电系统的各项参数数据，并能生成各种报表和曲线图。
数据分析软件主要用于对数据进行分析和计算，以便更好地了解低压配电系统的电能使用情况和效率。
低压配电系统设计规范
低压配电系统设计规范低压配电系统是指在低压电网中对电能进行输送和分配的设备和设施。
由于低压配电系统涉及到电能的安全供应，因此其设计规范非常重要。
以下是低压配电系统设计规范的一些要点：1. 配电系统的设计应符合国家相关标准，如《低压配电系统设计规范》等。
2. 根据用电负荷的需求，确定系统的额定电压和额定容量。
根据用电负荷的特点，合理确定系统的数量、容量和布局。
3. 设计中应考虑负荷的均衡分配，避免某些回路负荷过大而造成系统过载。
4. 设计中应合理划分不同的电路，确保系统具有良好的可靠性和灵活性。
例如，可以将重要设备和普通设备的供电回路分开。
5. 设计中应根据负荷的性质和需求，合理选择配电设备。
例如，对于重要设备可以采用备用供电和不间断电源。
6. 设计中应合理选择电缆和导线，确保其负载容量和故障能力。
合理选用导线的截面积、绝缘材料和导线布线方式，以提高系统的安全性和可靠性。
7. 设计中应合理选择保护设备，如过载保护装置、短路保护装置和漏电保护装置。
确保系统在故障情况下能及时切断供电，避免电器设备受损或引起事故。
8. 设计中应考虑地面接地系统的设计和布置，确保系统的安全运行。
9. 设计中应考虑环境因素的影响，比如温度、湿度和腐蚀等。
选择适合的材料和设备，以提高系统的耐久性和可靠性。
10. 设计中应合理布置配电箱和开关，确保其安全性和易用性。
例如，可以采用带有短路和漏电保护的开关箱，方便使用和维护。
综上所述，低压配电系统设计规范的要点包括符合国家标准、确定额定电压和容量、均衡负荷分配、合理划分电路、选择合适的配电设备和保护设备、考虑地面接地系统和环境因素等。
这些规范的遵守可以确保低压配电系统的安全供电和良好运行。
车间低压配电系统与车间变电所设计方案
车间低压配电系统与车间变电所设计方案一、背景和简介在工业车间中，低压配电系统和变电所是非常重要的电力设备，用于将高压电能转换为低压电能，供应给车间中的各种设备和设施。
低压配电系统主要包括变压器、开关设备、变频器、电动机和配电装置等。
而变电所则是将高压电能通过变压器转换为低压电能的重要设备。
二、设计目标1.提供稳定可靠的电力供应，满足车间各种设备和设施的需求；2.设计和布置合理的电力设备，优化车间空间；3.提高能源利用效率，降低能耗；4.设计和施工符合国家相关标准和规范。
三、设计方案1.低压配电系统设计方案（1）根据车间的总负荷需求，确定变压器的容量和数量，保证低压配电系统的稳定运行。
（2）选用高品质的开关设备，如空气断路器、熔断器和接触器等，保证系统的安全可靠。
（3）根据车间中各设备和设施的负荷要求，设计合理的线路布置和容量分配，确保供电质量。
（4）采用智能控制装置，对低压配电系统进行在线监测和远程管理，提高设备的运行效率和可靠性。
（1）根据车间电力需求和电源环境条件，确定变电所的位置和容量。
考虑到安全因素，变电所应远离危险场所和易燃物质。
（2）选用符合国家标准和规范的变压器和开关设备，确保其质量和可靠性。
（3）设计合理的变电所布局和绝缘措施，确保设施的安全和可靠性。
（4）配备火灾报警和监控装置，及时发现和处理可能出现的安全隐患。
（5）采用高效节能的电力设备和技术，减少能耗，降低运行成本。
四、施工和运行管理低压配电系统和变电所的施工和运行管理应严格按照国家相关标准和规范进行。
施工前应制定详细的施工方案和施工计划，并由专业人员进行施工。
施工完成后，应进行必要的验收和检测工作，确保各项设备和装置符合要求。
运行过程中应建立健全的巡检和维护制度，及时发现和处理问题，保障系统的安全和可靠性。
五、总结低压配电系统和变电所的设计方案应根据车间的实际情况和需求进行综合考虑，确保车间的电力供应稳定可靠。
同时，应充分考虑安全、能效和节能等因素，提高设备的运行效率和经济性。
低压配电设计规范GB50054
低压配电设计规范GB50054
一、背景和相关法律法规的要求
二、规范的主要内容
1.设计原则和设计要求：规范明确了低压配电系统的设计原则和设计
要求，包括负载计算、线路选择、电缆选择、开关设备的选择等方面的要求。
2.设计计算：规范规定了低压配电系统的各项设计计算方法，包括电
流计算、短路电流计算、选择开关设备的计算等。
这些计算是确保低压配
电系统安全和可靠运行的基础。
3.设备选择和技术要求：规范明确了低压配电设备的选择和技术要求，包括开关设备、电缆、接线端子等方面的要求。
同时，规范还对设备的安
装和调试等方面进行了详细的规定。
4.运行管理和维护：规范规定了低压配电系统的运行管理和维护要求，包括设备的定期巡视、检修、维护、保养等方面的要求。
这些要求是确保
低压配电系统安全可靠运行的保证。
三、注意事项
在进行低压配电系统的设计时，需要特别注意以下几点：
1.进行充分的负载计算，确保低压配电系统能够满足负载的需求。
2.合理选择开关设备和电缆，确保设备的安全性和可靠性。
3.定期进行设备的巡视、检修、维护和保养，确保设备的正常运行。
4.遵守相关的法律法规和规范要求，确保低压配电系统的安全和可靠。
低压配电系统课程设计
低压配电系统课程设计一、课程目标知识目标：1. 学生能够理解低压配电系统的基本概念、组成及工作原理。
2. 学生能够掌握低压配电系统中各电气设备的功能、性能及相互关系。
3. 学生能够了解低压配电系统的设计原则和安全规范。
技能目标：1. 学生能够运用所学知识，分析低压配电系统的问题，并提出解决方案。
2. 学生能够根据设计要求，绘制低压配电系统图，并进行简单计算。
3. 学生能够正确使用工具和仪器进行低压配电系统的检测和维护。
情感态度价值观目标：1. 学生能够认识到低压配电系统在日常生活和国家建设中的重要性，培养对电力工程职业的热爱。
2. 学生能够养成严谨、细致的学习态度，提高团队合作意识和沟通能力。
3. 学生能够关注低压配电系统的安全、节能和环保问题，增强社会责任感。
课程性质：本课程为电气工程及其自动化专业的一门专业课程，旨在帮助学生掌握低压配电系统的基本理论、设计和应用。
学生特点：学生已具备一定的电气基础知识，具有较强的学习能力和实践能力，但对低压配电系统的了解尚浅。
教学要求：结合学生特点和课程性质，注重理论与实践相结合，提高学生的实际操作能力和问题解决能力。
通过本课程的学习，使学生能够达到上述课程目标，为今后的工作和发展奠定基础。
二、教学内容1. 低压配电系统概述- 配电系统的分类和功能- 低压配电系统的基本组成2. 低压配电设备- 配电柜、配电箱的结构与原理- 断路器、接触器、继电器等主要设备的工作原理及选型- 低压电器的安装与维护3. 低压配电系统设计- 设计原则与依据- 配电线路的设计与计算- 配电设备的选型与布置4. 低压配电系统保护- 短路保护和过载保护- 接地保护和漏电保护- 保护装置的配置与整定5. 低压配电系统自动化- 自动化概述及其在低压配电系统中的应用- 常用自动化设备与装置- 低压配电系统监控与自动化实现6. 低压配电系统运行与维护- 系统运行的基本要求与操作- 常见故障与处理方法- 低压配电系统的维护与管理本教学内容依据课程目标，结合教材章节，按照由浅入深、理论与实践相结合的原则进行组织。
低压配电系统的设计
低压配电系统的设计
一、综述
低压配电系统是以电压不高于1000V交流的配电系统，是为满足特定
用电装置或设备需求而设计的系统。
它可以提供安全、可靠、经济、容量
灵活的电力供应，为工业、商业、家庭或其他用户提供各种各样的电力和
保护。
它通常由多种电力电子器件和控制元件组成，包括断路器、熔断器、低压开关、保险丝、接地、控制柜等。
主要由以下组成部分组成：变压器、母线系统、断路器、熔断器、自动转位器、接地装置、继电器等。
二、低压配电系统设计
1、变压器
变压器是低压配电系统的核心组件，它调节发电或变压柜输出的电压，将高压、大电流转化为低压、小电流，以满足用户不同电压和频率的需求。
变压器的容量和电压要满足用户的需求，同时，要考虑对它们的可靠性和
安全性的要求。
2、母线系统
母线系统是由一组相互连接的导线或绝缘电缆构成，用于将电能从变
压器传输到配电系统的每一个分支中去。
在确定母线系统的类型时，要考
虑电参数、稳定性和安全性。
3、断路器和熔断器
断路器和熔断器的作用是保护配电系统免受漏电、短路或过载等危害，在设计断路器的时候。
低压配电设计规范
低压配电设计规范一、设计原则：1.安全可靠：低压配电系统的设计应满足国家有关安全规定要求，保证系统在正常工作条件下运行平稳、可靠，避免可能导致事故的隐患。
2.经济合理：低压配电系统的设计应充分利用现有资源，尽量减少投资和运营成本，提高系统的效率和节能性。
3.可扩展性：低压配电系统的设计应考虑未来的扩容需求，预留足够的容量和接头位置，方便后期的系统扩展和升级。
二、设计参数：1.额定电压：根据国家标准和用电设备的要求确定低压配电系统的额定电压，常见的额定电压有220V、380V和660V等。
2.额定电流：根据用电设备的总负荷计算得出低压配电系统的额定电流，同时考虑到系统的容量足够满足负荷峰值需求。
3.短路容量：根据用电设备的短路电流计算得出低压配电系统的短路容量，确保系统在发生短路故障时能够安全运行。
4.导线截面：根据系统的额定电流和线路的长度计算得出导线的截面大小，确保线缆传输电能的负载能力和安全性。
5.保护装置：根据用电设备的负荷和系统的电流、电压等参数，选择合适的保护装置，包括断路器、熔断器、保护继电器等。
三、设计流程：1.方案设计：根据用电设备的安装位置和工艺要求，确定低压配电系统的主要线路布置方案，包括主干线路和分支线路。
2.电气负荷计算：根据各个用电设备的额定功率、工作时间和同时运行条件，计算得出低压配电系统的总负荷和各个回路的负荷。
3.线路设计：根据负荷计算结果，确定低压配电系统的线路容量和线缆的截面大小，确保线路的安全可靠运行。
4.保护装置选择：根据系统的负荷和线路参数，选择合适的保护装置，并设置保护装置的动作参数和保护策略，确保系统在故障时能迅速切断电源。
5.接地设计：根据国家标准和规范要求，进行低压配电系统的接地设计，确保系统的接地电阻满足安全要求。
四、相关要求：1.设备选型：低压配电系统的各个设备应符合国家相关标准和规范要求，具有合格的产品认证和性能保证。
2.防火防爆：低压配电系统的设备和线路应符合防火防爆要求，采用防火、防爆材料和措施，确保系统的安全性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
负荷计算的过程
• 首先根据住宅的面积，查相应的表格（见下页）进行每户 分户箱（FHX）容量的确定。 • 对FHX进行负荷计算，注意，此时计算选用的需用系数法 的公式应为单相电压公式 • 对集中电表箱（MJJG）进行负荷计算，即根据MJJG所 连接的FHX容量，查表获得需用系数，进行相应的计算， 注意，此时计算选用的需用系数法的公式应为三相电压公 式 • 对电源箱进行负荷计算，即根据电源箱所连接的MJJG容 量，查表获得需用系数，进行相应的计算，注意，此时计 算选用的需用系数法的公式应为三相电压公式 • 负荷计算过程是由末端逐渐算到电源进线的 • 根据规范规定，照明线至少2.5mm2，插座线至少4mm2， 故FHX内部可不进行相关计算
Hale Waihona Puke 宅建筑负荷计算标准• 居民住户用电负荷设计标准：
建筑面积 ＜90m2 户均容量 4kw-6kw 建筑面积 90-150m2 户均容量 6kw-8kw 建筑面积 ＞150m2 户均容量 8kw-10kw
• 商业网点容量：每平方米不低于100w。 • 独立车库容量：按2kw设计。
分户箱的相关要求
• 住宅内分户箱的回路设置：照明回路、普通插座回路、空调 插座回路、厨房插座回路及卫生间插座回路。可根据户型的 情况增设空调插座回路。 • 注意：空调插座功率大，故放于客厅的柜式空调插座应独自 一个回路，放于卧室等位置的壁挂式空调可2个插座一个回 路（数量不能再多了） • 注意：照明回路至多带25个灯，普通插座回路至多带10个 • 照明回路的导线选择：BV-2*2.5-PC20-CC • 插座回路的导线选择：BV-3*4-PC25-FC 插座回路要求带漏电保护。 • 入户线最小截面积不小于10mm2
• 载流量：在规定条件下，导体能够连续承 载而不致使其稳定温度超过规定值的最大 电流。 • 开关整定值：额定电流（值）就是开关可 以正常承受的电流。 而整定电流（值）就 是开关设定的保护电流。 • 断路器的壳架电流：不同额定电流的断路 器会使用同样一种体积甚至同样触头和接 线端子，这就是壳架电流。同一个壳架电 流的断路器其额定电流可能不同，但安装 尺寸相同。
集中计量箱的相关要求
• 居民住宅采用一户一表集中装表形式。居 民单相集中计量箱户型为6、9、12户三种 （均为3的倍数，用来保证三相负荷平衡）， 居民三相集中计量箱不允许超过6户。
MJJG的负荷计算
• 例：集中电表箱AW08-1的相关计算 AW08-1为8-13层的集中表箱，其中容量为8kw的FHX6个， 容量为6kw的FHX6个，故Pe=8*6+6*6=84kw 需用系数与三相联结户数相关，AW08-1联结12 户，则根据建议值选0.95（查数据选择表），功率因数选 择为0.9。
• 导线选择为BV-3×16-PC40-WC：BV为导线类型（聚氯乙烯 绝缘铜线）、3×16为导线数量与截面积（3根16mm2，此3 根分别为相线、N线、PE线，单相电供电）、PC40为穿管保 护的材质及管径（PC为聚乙烯塑料管，管径为40mm）、 WC为敷设方式（沿墙暗敷） • 断路器选择为NDM1-63C/40A/2P：NDM1为断路器厂家信息 （上海良信牌）、63为断路器的壳架等级电流值（即该断路 器能承受的最大电流值）、C为脱扣特性（即切断电路的快慢， 住宅通常采用C型）、40A为根据计算电流设定的整定电流值、 2P为断路器断路时候切断导线的类型（称为2极，断路时切 断相线和N线，PE线任何情况下均不允许断路）
分户箱的相关要求
• 一般采用单相计量方式，但居民每户容量 大于10kw的采用三相计量方式；网点每户 大于5kw的采用三相计量方式。 • 低压三相负荷电流大于50A时要采用电流互 感器方式计量。 • 走廊灯等公用设备应设计量点，单独计量。
需用系数法的基本公式
• 计算负荷： p js k x pe • 单相负荷的计算电流： p js p js I js U e cos 0.22cos • 三相负荷的计算电流： p js p js I js 3U e cos 0.66cos • 式中 pe 为额定功率，kx 为需用系数，查表（见群 文件中的数据选择文件），cosɸ 为功率因数（住 宅统一为0.9）
低压配电系统设计
低压配电系统的设计步骤
• 在设计建筑电气供配电系统时，首先应根 据建筑物情况确定负荷等级；然后确定供 配电方案；确定各种用电设备功率，在此 基础上进行用电负荷计算，并选择各种配 电控制设备和配电导线。
负荷分级
• 查找阅读相关规范确定建筑物的负荷等级 • 一般现有的毕业设计内容，若做多层住宅 电气设计的基本为三级负荷，对供电电源 无特殊要求；若所做的为高层住宅，则根 据情况可能存在二级负荷（基本为消防设 备供电，即应急照明、电梯等设备） ，根 据规范要求应为双电源供电，在线路末端 采用双电源互投装置进行配电。三级负荷 为住宅内其他负荷。
相线与PE线截面关系
常用的电缆符号
• • • • • • • • YJV——交联聚氯乙烯绝缘聚氯乙烯护套 VV——聚氯乙烯绝缘聚氯乙烯护套 VV22——聚氯乙烯绝缘钢带铠装聚氯乙烯护套 ZHL——预分支电缆 ZR——阻燃电缆 NH——耐火电缆 WD——低烟无卤电缆 YFD——分支电缆
导线及断路器符号含义
分户箱的负荷计算
• 例：8kw的分户箱，需用系数为1，功率因数为 0.9，则计算公式为 8 1 I js 40.4 A 0.22 0.9
• 查表选择导线及开关，注意开关是保护导线的， 因而导线载流量应比计算电流大，而开关整定 电流值小于导线载流量但大于计算电流。 • 故根据计算导线选择为BV-3×16-PC40-WC 开关选择为NDM1-63C/40A/2P
84 0.95 I js 135 A 0.66 0.9
开关选择：NDM2-225H/140A/3P+分励 导线选择：YFD-YJV-4×50+1×25
相关电气符号的介绍
• • • • • FHX——分户箱；WDX——网点计量箱 AW（MJJG）——集中电表箱 AT——双电源互投箱 AL——照明配电箱 ALE——应急照明配电箱
配电方案
• 查找阅读相关规范明确低压配电的形式 • 一般现有的毕业设计内容均为住宅电气设 计，故低压配电的形式基本为树干式与放 射式相结合的方式，至于具体的含义，请 参见相关的材料，（供配电课程中应有讲 授）
负荷计算的方法
• 负荷计算的方法有单位建筑面积安装功率 法、需用系数法、二项式法和利用系数法 等。 • 住宅一般多采用需用系数法。商业网点一 般采用单位面积法。
