屋面工程标准化做法图文并茂详解学习PPT课件

合集下载

第三章屋面工程.ppt

第三章屋面工程.ppt
倒置式屋面应采用吸水率小、长期浸水不腐烂的保温材料 最常用的是发泡聚苯乙烯板。 保温层上应用混凝土等块材、水 泥砂浆或卵石做保护层。
38
▪ 3.保温层的质量控制 (单96)
保温的屋面,施工中必然遇到保温层的施工作业。 保温层关键必须干燥,不影响其导热系数。 (1)材料运输、贮存必须防雨、防潮。 (2)排气管道要互相沟通,不可堵塞 (3)保温层下要按规定做隔汽层。
第三章 屋面工程
▪ 主要内容:屋面工程的施工工艺、质量和安全技术要求。 ▪ 学习要求:
❖ 掌握卷材防水屋面的概念、构造及各构造层的作用; 了解卷材防水屋面各种原材料的特性、配比及使用要 求;掌握卷材防水屋面各构造层的施工方法及技术要 求。
1
❖ 掌握涂料防水屋面的概念;了解防水涂料的分类及 各类防水涂料的成膜原理;熟悉涂料防水屋面的构 造及施工方法。
6、变形缝漏水(单95) 产生原因 防治措施
7、渗漏 产生原因 防治措施
32
(二) 水泥砂浆、细石混凝土防水屋面质量通病及防治措施
1、开裂 产生原因 防治措施
2、渗漏(多30) 产生原因 防治措施
3、起壳、起砂
33
(三) 涂膜防水屋面质量通病及防治措施
1、开裂 2、渗漏 3、脱开(判65) 4、起泡
8
(2)铺贴方法 ① 卷材防水层施工应在屋面其他工程全部完工后进行。 ② 铺贴多跨和有高低跨的房屋时,应按先高后低、先远后
近的顺序进行。
③ 在一个单跨房屋铺贴时,先铺贴排水比较集中的部位,按 标高由低到高铺贴,坡与立面的卷材应由下向上铺贴,使 卷材按流水方向搭接。
④ 铺贴方向一般视屋面坡度而定,当坡度在3%以内时,卷材 宜平行于屋脊方向铺贴;坡度在3%~15%时,卷材可根据当 地情况决定平行或垂直于屋脊方向铺贴,以免卷材溜滑。

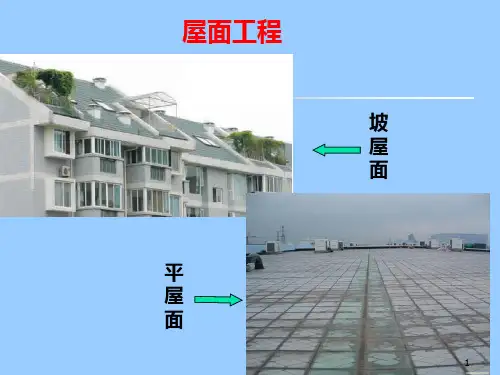

第十章屋面工程PPT课件

第十章屋面工程PPT课件
50) 三元乙丙橡胶卷材屋面 (7-51~54) 防水柔毡防水卷材屋面 (7-55、56)
37
卷材防水屋面工程量计算:坡屋面按图示 尺寸的水平投影面积乘以屋面坡度延尺系 数,平屋面按图示尺寸水平投影面积,以 “m2”计算,但不扣除房上烟囱、风帽 底座、风道及斜沟等所占面积;
女儿墙内净长
38
2% 2%
找平层的工程量按图示尺寸按面积计算。 一般等于屋面隔汽层的面积。
29
隔汽层
隔汽层又称蒸汽隔绝层,其作用是防止室内水蒸 气渗入到屋面保温层中,而使其保温性能下降。 隔汽层的位置一般设在保温层之下,结构层之上 (在保温层靠近室内一侧)。
隔汽层的种类很多,常用的是“一毡两油”隔汽 层,即以两层沥青玛蹄脂粘贴一层油毡。屋面工 程综合单价中仅列出了“一毡两油”隔汽层子目 7-32,其工作内容包括:清扫底层、刷冷底子油 一道、熬制沥青玛蹄脂、粘铺卷材等全部工序。 其他材质隔汽层查找相应防水及防潮层等。
涂膜屋面的油膏嵌缝、玻璃布盖缝、屋面分隔 缝、按设计图示尺寸另以长度”m”计算。
39
架空隔热层 架空隔热板安装的工程量按板的体积以
“m3”计算(4-85)。 架空隔热层的隔热板按成品板,4-85子
目中包括砖支撑的内容。 步骤:先算出块数,再算出单块体积,
求出总体积。 块数=铺设面积/单块(含灰缝)面积
双坡屋面:平均厚度=屋面坡度×L/2÷2+h 单坡屋面:平均厚度=屋面坡度×L÷2+h
36
A.7.2 屋面防水
➢ 卷材防水屋面 石油沥青卷材(油毡)防水屋面 7-32~7-35(注意
子目使用方法)
新型卷材防水层 高聚物改性沥青防水卷材屋面(7-36~43) (一般包括SBS,APP等 ) 氯化聚乙烯—橡胶共混卷材屋面 (7-44~47) 聚氯乙烯防水卷材屋面 (7-48~49) SBC120防水卷材(聚乙烯丙纶复合防水卷材)(7-

屋面工程施工工艺实施标准图文讲义(附图丰富)(1)

屋面工程施工工艺实施标准图文讲义(附图丰富)(1)

5)卷材搭接缝处理 《GB50345-2012 屋面工程技术规范》4.5.10 防水卷材接缝应采用搭接缝,卷材搭接宽度应符合表 4.5.10 的规定。 表 4.5.10 卷材描接宽度(mm)
卷材类别 合成高分子防水卷材 胶粘剂 胶粘带 单缝焊 双缝焊 高聚物改性沥青防水卷材 胶粘剂 自粘 搭接宽度 80 50 60,有效焊接宽度不小于25 80,有效焊接宽度10x2+空腔宽 100 80
3)管根固定
穿过屋面和墙面的管根部位,分两次用微膨胀的细石混凝土浇筑,中间增加一层砂浆堵漏王。
《GB50345-2012 屋面工程技术规范》5.2.2 找坡层和找平层的基层突出屋面的管道、支架等根部,应用 细石混凝土堵实和固定;对不易与找平层结合的基层应做界面处理。
找坡找平层工程 1)冲筋贴灰饼
加热卷材应均匀,至热溶胶层出现黑色光泽、发亮至稍有微泡出现,不得过分加热 或烧穿卷材,热溶后应立即滚铺卷材,滚铺时应排除卷材下面的空气,使之平展无皱折, 并用辊压粘结牢固。
搭接部位应采用热风焊枪加热,接缝部位必须溢出热溶的改性沥青胶,随即刮平封口、粘贴牢固。 热熔卷材可采用满粘法和条粘法,满粘法采用滚铺法施工,条粘法采用展铺法施工。
3)冷粘法
刷应均匀,不得露底、堆积;卷材空铺、点粘、条粘时,应按规定的位置及面积涂刷胶粘剂; 应根据胶粘剂的性能与施工环境、气温条件等,控制胶粘剂涂刷与卷材铺贴的间隔时间;铺 贴卷材时应排除卷材下面的空气,并应辊压粘贴牢固;铺贴的卷材应平整顺直,搭接尺寸应 准确,不得扭曲、皱折;搭接部位的接缝应满涂胶粘剂,辊压应粘贴牢固;合成高分子卷材 铺好压粘后,应将搭接部位的粘合面清理干净,并应采用与卷材配套的接缝专用胶粘剂,在 搭接缝粘合面上应涂刷均匀,不得露底、堆积,应排除缝间的空气,并用辊压粘贴牢固;合 成高分子卷材搭接部位采用胶粘带粘结时,粘合面应清理干净,必要时可涂刷与卷材及胶粘 带材性相容的基层胶粘剂,撕去胶粘带隔离纸后应及时粘合接缝部位的卷材,并应辊压粘贴 牢固;低温施工时,宜采用热风机加热;搭接缝口应用材性相容的密封材料封严。

工程标准化做法图文并茂详解学习课件PPT130页

工程标准化做法图文并茂详解学习课件PPT130页
A27: 烟道、水电管井也须采用激光贴饼。保证现场与设计尺 寸一致。
A28:门窗洞口二次收口弹控制线150mm,门窗侧面和顶面按 A26进行灰饼定点。
A29:抹灰完成后在墙面弹出建筑1m线。
A31:结构模板安装、结构模板拆除、砌筑和抹灰完成后3天内 总包和监理必须完成该楼层的实测实量,并将测量记录报项目 部、品质管理中心(资料由监理工程师统一收集)。
屋面环 形通道
异型屋面 施工要因 地制宜, 排水要通 畅,造型 要美观
排水沟
金属屋面排 水要通畅, 各种构件出 屋面处不得 漏水。
施工要精细
女儿墙、柱根部施工做法
管道出屋 面规范, 根部处理 细致。
排气管根部做法
女儿墙压顶施工规范,根部 处理细致,排气孔造型美观。
女儿墙转角及出屋面构筑物细部做法
一、屋面工程
屋面施工 前要有施 工方案, 排水要有 组织,面 砖铺贴要 美观规范。
屋面坡度 要合理、 规范,排 水要有组 织,不得 有积水。
屋面面砖 要求排砖 整齐,勾 缝精细整 齐美观

屋面分格 缝要规范 整齐,女 儿墙施工 要与防水 及面砖施 工统一考 虑。
屋面分格要 规范,突出 屋面的构筑 物及管道根 部要有伸缩 缝,做法要 精致美观
屋面、墙体 及小挑檐面 砖要勾缝密 实,雨水落 水口及水簸 箕施工要规 范。
上人屋面 的落水口 采用整块 大理石的 做法
各种出屋面管道及排气管,要根 据屋面的不同做法,采取不同的 施工方法,但不得有渗水。
卷才防水 屋面管道根部做法,不得破坏防水,管根部不得渗水。
群房屋面 与主体建 筑交接要 平顺美观。
种植屋面 按规范要 求,应留 排水孔。
泄水孔的 水簸箕做 法

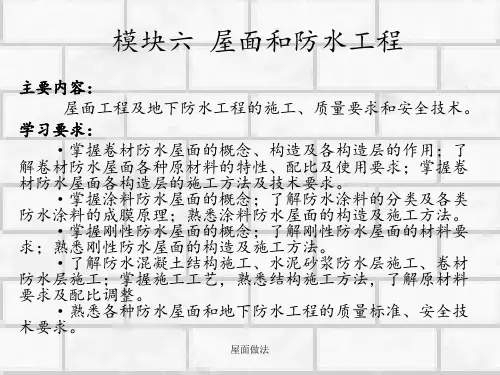

屋面做法 ppt课件

屋面做法 ppt课件

3.反梁过水孔
4.穿过防水层的管道
5.分格缝
6.阴阳角
7.防水层收头
屋面做法
1.水落口杯

水落口杯一般应安装,后浇结构混凝土。如特殊原因
须后安装时,后浇的细石混凝土必须掺膨胀剂,以减少收
缩裂缝,保证安装牢固。

水落口杯的上口安装标高,要考虑天沟和檐沟排水坡
度、水落口处局部加大的坡度(5%)以及找平层、防水层、
附加增强层和保护层的厚度、标高必须准确,不得过高也
不宜过低。

在水落口与基层交接处,抹好找平层后要预留
10mm×10mm的凹槽,填嵌密封材料。找平层坡度要准确,
在杯(管)口四周500mm范围内如设附加增强层时,应在
嵌缝后立即做好。
屋面做法
2.天沟、檐沟

天沟、檐沟必须按设计要求找坡,转角处应抺成规定
铺至水落口的各层卷材和附加增强层,均应粘贴在 杯口上,用雨水罩的底盘将其压紧,底盘与卷材间应满涂 胶结材料予以粘结,底 盘周围用密封材料填封。水落口 处卷材裁剪方法见图8-14。
图8-14 水落屋口面处做法卷材裁剪方法
3.泛水与卷材收头

泛水是指屋面的转角与立墙部位。这些部位结构变形
大,容易受太阳曝晒,因此为了增强接头部位防水层的耐
(7)伸出屋面管道(图8-11)
图8-11 屋面做伸法 出屋面管道
(7)伸出屋面管道(图8-11)
图8-11 屋面做伸法 出屋面管道
(8)出入口 (图8-12、图8-13)
①垂直出入口(图8-12)
图8-12 屋面做法垂直出入口
②水平出入口(图8-13)
图8-13
水平出入口
屋面做法

屋面工程课件

屋面工程课件
为避免或减少找平层开裂, • 找平层宜留设分格缝。
卷材防水屋面的分格缝
2 平屋顶构造
(3)防水层: • 铺贴卷材有平行屋脊和垂直屋脊两种方法。 • 当屋面坡度小于3%时,卷材宜平行于屋脊,从檐口到屋脊层层向上铺
贴。
2 平屋顶构造
• 1、屋面坡度小于3%时,卷材宜平 行屋脊铺贴;
• 2、屋面坡度在3%~15%时,卷材 可平行或垂直屋脊铺贴;
• 饰面聚苯板保温屋面是用聚苯乙烯泡沫塑料做保温层,其下用 BP粘 结剂与屋面基层粘结牢固,其上面抹用ST水泥拌制的水泥砂浆,形成 硬质表面,并作为找平层,然后便进行上部防水施工。
2.2 屋顶的保温层 2.2.1平屋顶的保温 2.2.1.1保温材料:应当选择轻质、多孔、导热系数小的保温材料。根
据保温材料的成品特点和施工工艺的不同,可以把保温材料分为散 料、现场浇筑的拌合物和板块料三种。散料式和现场浇筑式保温层 具有良好的可塑性,还可以用来替代找坡层。 (A)散料式保温材料:主要有膨胀珍珠岩、膨胀蛭石、炉渣等。由于 散料在施工时容易受到刮风及其他因素的影响,不易就位成形,施 工难度较大,在实际工程中采用的较少。 (B)现场浇筑式保温材料:是用散料为骨料,与水泥或石灰等胶结材 料加适量的水进行拌合,现场浇筑而成的保温层。这种保温层的加 工性较好,但保温层就位之后仍处于潮湿的状态,对保温不利,往 往需要在保温层中设置通气口来散发潮气,在构造上比较麻烦。 (C)板块式保温材料:主要有聚苯板、加气混凝土板、泡沫塑料板、 膨胀珍珠岩板、膨胀蛭石板等。这种材料具有施工速度快、保温效 果好、避免了湿作业的优点,在工程中应用得比较广泛。在可能的 情况下最好使用两层以上的板块叠合组成保温层,并处理好板块之 间的接缝,避免热桥的现象发生。
③角度法:是以倾斜屋面与水平面所成的夹角表示,如 α=24°,30°等,防水材料、构造做法、 当地气候条件等有关。 • 3)屋面的基本组成 • 主要由承重结构、保温层、找坡层、找平 层、防水层和防水保护层等部分组成。
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
排气管根部做法
女儿墙压顶施工规范,根部 处理细致,排气孔造型美观。
女儿墙转角及出屋面构筑物细部做法
种植屋面 按规范要 求,应留 排水孔。
泄水孔的 水簸箕做 法
谢谢 !
屋面分格要 规范,突出 屋面的构筑 物及管道根 部要有伸缩 缝,做法要 精致美观
金属屋面上 的各种支架 根部处理要 精细美观, 不得渗水。
屋面切割精细
金属屋面与 其它材料接 触的地方要 打胶封闭不 得渗水。
不同材料接头处 打胶处理
金属屋面要求排水通畅,排水沟不得积水。
波纹板金 属屋面安装 精细顺直
卷才防水 屋面管道根部做法,不得破坏防水,管根部不得渗水。
群房屋面 与主体建 筑交接要 平顺美观。
屋面环 形通道
异型屋面 施工要因 地制宜, 排水要通 畅,造型 要美观
排水沟
金属屋面排 水要通畅, 各种构件出 屋面处不得 漏水。
施Байду номын сангаас要精细
女儿墙、柱根部施工做法
管道出屋 面规范, 根部处理 细致。
屋面立 柱与地面 处理要精 细美观
出屋面通风 孔,要求施 工整洁美观, 勾缝顺直密 实。
屋面、墙体 及小挑檐面 砖要勾缝密 实,雨水落 水口及水簸 箕施工要规 范。
上人屋面 的落水口 采用整块 大理石的 做法
各种出屋面管道及排气管,要根 据屋面的不同做法,采取不同的 施工方法,但不得有渗水。
屋面工程标准化 做法图文并茂详解
学习课件
屋面施工 前要有施 工方案, 排水要有 组织,面 砖铺贴要 美观规范。
屋面坡度 要合理、 规范,排 水要有组 织,不得 有积水。
屋面面砖 要求排砖 整齐,勾 缝精细整 齐美观
屋面分格 缝要规范 整齐,女 儿墙施工 要与防水 及面砖施 工统一考 虑。
