线性稳压器的基础

合集下载

线性稳压器原理

线性稳压器原理

随着便携式设备(电池供电)在过去十年间的快速增长,象原来的业界标准LM340 和LM317 这样的稳压器件已经无法满足新的需要。

这些稳压器使用NPN 达林顿管,在本文中称其为NPN 稳压器(NPN regulators)。

预期更高性能的稳压器件已经由新型的低压差(Low-dropout)稳压器(LDO)和准LDO稳压器(quasi-LDO)实现了。

NPN 稳压器(NPN regulators)在NPN稳压器(图1:NPN稳压器内部结构框图)的内部使用一个PNP管来驱动NPN 达林顿管(NPN Darlington pass transistor),输入输出之间存在至少1.5V~2.5V 的压差(dropout voltage)。

这个压差为:Vdrop =2Vbe +Vsat(NPN 稳压器)(1)LDO 稳压器(LDO regulators)在LDO(Low Dropout)稳压器(图2:LDO稳压器内部结构框图)中,导通管是一个PNP管。

LDO的最大优势就是PNP管只会带来很小的导通压降,满载(Full-load)的跌落电压的典型值小于500mV,轻载(Light loads)时的压降仅有10~20mV。

LDO的压差为:Vdrop =Vsat (LDO 稳压器)(2)准LDO 稳压器(Quasi-LDO regulators)准LDO(Quasi-LDO)稳压器(图3:准LDO 稳压器内部结构框图)已经广泛应用于某些场合,例如:5V到3.3V 转换器。

准LDO介于NPN 稳压器和LDO 稳压器之间而得名,导通管是由单个PNP 管来驱动单个NPN 管。

因此,它的跌落压降介于NPN稳压器和LDO之间:Vdrop =Vbe +Vsat(3)稳压器的工作原理(Regulator Operation)所有的稳压器,都利用了相同的技术实现输出电压的稳定(图4:稳压器工作原理图)。

输出电压通过连接到误差放大器(Error Amplifier)反相输入端(Inverting Input)的分压电阻(Resistive Divider)采样(Sampled),误差放大器的同相输入端(Non-inverting Input)连接到一个参考电压Vref。

线性电源设计基础知识

线性电源设计基础知识

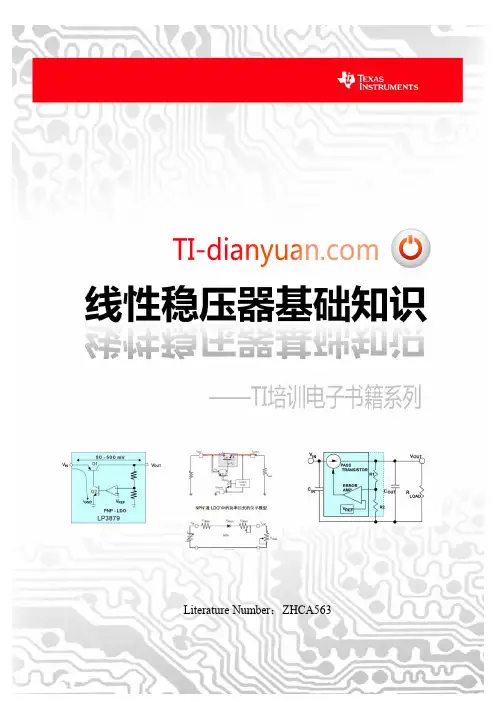

Literature Number:ZHCA563作为电源行业的技术编辑,每天编写及整理出一篇篇技术文章便是我们工作的乐趣与重心,这是一个不停地思考、不停地接触新知识、不停地读书、不停地将灵感转化为现实的工作;同时,把自己编辑过程中的点滴努力都体现在文章中,留下一个个实实在在的印记。

而今天我们有幸将所了解的知识变成一本电子书,这一份强烈的欣喜感油然而生。

熟悉电源网的网友都知道,一直以来,TI在技术培训上面投入了很大的精力,而作为行业门户网站的我们也不停的在思考,以何种方式给网友提供更好的培训课程。

一直以来,我们联合TI进行在线课程的培训讲解,为的就是能够让大家不受地域、时间限制了解知识。

《线性稳压器基础知识》是电源网的第三本电子书,后期还会继续推出更多更好的培训及相应电子书。

在此,也请广大读者以及工程师批评指正,形成更好的电子书分享给大家。

在这里也对部分已经观看过培训视频、并给出很多积极反馈的工程师朋友们表示感谢。

希望更多工程师朋友加入到与我们互动的行列中,分享你们的学习经验。

电源网 2013年7月线性稳压器的工作原理是采用一个压控电流源以强制在稳压器输出端上产生一个固定电压,控制电路连续监视(检测)输出电压,并调节电流源(根据负载的需求)以把输出电压保持在期望的数值。

电流源的设计极限限定了稳压器在仍然保持电压调节作用的情况下所能供应的最大负载电流。

输出电压采用一个反馈环路进行控制,其需要某种类型的补偿以确保环路稳定性。

大多数线性稳压器都具有内置补偿功能电路,无需外部组件就能保持完全稳定。

《线性稳压器基础知识》电子书共分为二章,第一章线性稳压器基础知识,讲述了最基础的线性稳压器知识理论,第二章线性稳压器的分类,讲述了NPN型的LDO、PNP型的LDO、NMOS型的LDO、PMOS 型的LDO这四种不同线性稳压器的特性、架构图、功率损失的简单模型、传输元件,以及驱动电流与低/高负载电流的关系。

第一章线性稳压器基础知识1.1 什么是线性稳压器 (1)1.2 线性稳压器操作 (1)1.3 线性稳压器拓扑 (2)1.4 简单的模型 (2)1.5 带数值的简单模型 (3)1.6 负载电流变化的简单模型 (3)1.7 输入电压变化的简单模型 (4)1.8 控制环路 (4)1.9 具有控制环路模块的简单模型 (4)1.10 给LDO环路增添一个零点 (5)1.11 采用COUTESR实现LDO的稳定 (5)1.12 由前馈电容器产生的相位超前 (6)1.13 CF正相位超前与VOUT的关系 (7)1.14 致使LDO环路不稳定:如何设计一个振荡器? (7)1.15 ESR的稳定范围 (8)1.16 为什么高ESR会使LDO不稳定? (8)1.17 为什么低ESR会使LDO不稳定? (9)第二章线性稳压器的分类2.1 NPN型的LDO2.1.1 NPN“准LDO”特性 (10)2.1.2 NPN型LDO的架构图 (10)2.1.3 NPN“准 LDO”中的功率损失的简单模型 (11)2.1.4 驱动NPN“准LDO”传输元件 (12)2.1.5 NPN“准LDO”驱动电流与低/高负载电流的关系 (12)2.1.6 总结 (13)2.2 PNP型的LDO2.2.1 PNP型LDO的架构图 (13)2.2.2 PNP LDO稳压器中的功率损失的简单模型 (14)2.2.3 驱动电流与低/高负载电流的关系 (14)2.2.4 总结 (15)2.3 NMOS型的LDO2.3.1 NMOS型的LDO的架构图 (15)2.3.2 NMOS LDO稳压器中的功率损失的简单模型 (16)2.3.3 驱动标准NMOS传输元件 (16)2.3.4 驱动电流与低/高负载电流的关系 (17)2.3.5 总结 (18)2.4 PMOS型的LDO2.4.1 PMOS LDO稳压器中功率损失的简单模型 (19)2.4.2 驱动PMOS LDO传输元件 (19)2.4.3 栅极驱动电压与低负载电流的关系 (20)2.4.4 总结 (20)附录一:编委信息与后记附录二:版权说明第一章线性稳压器基础知识一1.1什么是线性稳压器?●线性稳压器的工作原理是:采用一个压控电流源以强制在稳压器输出端上产生一个固定电压。

LDO低压差线性稳压器-知识总结

LDO低压差线性稳压器-知识总结

LDO一.LDO的基本介绍LDO是low dropout regulator, 意为低压差线性稳压器, 是相对于传统的线性稳压器来说的。

传统的线性稳压器, 如78xx系列的芯片都要求输入电压要比输出电压高出2v~3V以上, 否则就不能正常工作。

但是在一些状况下, 这样的条件明显是太苛刻了, 如5v转3.3v,输入及输出的压差只有1.7v, 明显是不满意条件的。

针对这种状况, 才有了LDO类的电源转换芯片。

LDO是一种线性稳压器。

线性稳压器运用在其线性区域内运行的晶体管或FET, 从应用的输入电压中减去超额的电压, 产生经过调整的输出电压。

所谓压降电压, 是指稳压器将输出电压维持在其额定值上下100mV之内所需的输入电压及输出电压差额的最小值。

正输出电压的LDO(低压降)稳压器通常运用功率晶体管(也称为传递设备)作为PNP。

这种晶体管允许饱和, 所以稳压器可以有一个特别低的压降电压, 通常为200mV左右;及之相比, 运用NPN 复合电源晶体管的传统线性稳压器的压降为2V左右。

负输出LDO 运用NPN作为它的传递设备, 其运行模式及正输出LDO的 PNP设备类似。

更新的发展运用 MOS 功率晶体管, 它能够供应最低的压降电压。

运用功率MOS, 通过稳压器的唯一电压压降是电源设备负载电流的 ON 电阻造成的。

假如负载较小, 这种方式产生的压降只有几十毫伏。

DC-DC的意思是直流变(到)直流(不同直流电源值的转换), 只要符合这个定义都可以叫DCDC转换器, 包括LDO。

但是一般的说法是把直流变(到)直流由开关方式实现的器件叫DCDC。

LDO是低压降的意思, 这有一段说明: 低压降(LDO)线性稳压器的成本低, 噪音低, 静态电流小, 这些是它的突出优点。

它须要的外接元件也很少, 通常只须要一两个旁路电容。

新的LDO 线性稳压器可达到以下指标: 输出噪声30μV, PSRR为60dB, 静态电流6μA(TI的TPS78001达到Iq=0.5uA), 电压降只有100mV(TI量产了号称0.1mV的LDO)。

线性稳压器原理

线性稳压器原理

线性稳压器原理线性稳压器是一种常见的电子元件,它在电路中起着稳定输出电压的作用。

其工作原理是通过将输入电压进行稳定,以确保输出电压始终保持在设定的数值范围内。

在本文中,我们将深入探讨线性稳压器的原理,以及其在电子电路中的应用。

首先,让我们来了解一下线性稳压器的基本结构。

线性稳压器通常由三个主要部分组成,输入端、控制电路和输出端。

输入端接收来自电源的不稳定电压,控制电路对输入电压进行稳定处理,最终输出端提供稳定的电压给负载使用。

控制电路中通常包含一个参考电压源和一个误差放大器,用于对输入电压进行比较和调节,以确保输出电压的稳定性。

其次,让我们来详细了解线性稳压器的工作原理。

当输入电压发生变化时,控制电路会通过负反馈机制对输出电压进行调节,以使其保持在设定的稳定数值范围内。

这种负反馈机制可以有效地抑制输入电压的波动,从而确保输出电压的稳定性。

此外,线性稳压器还通过将多余的电压转化为热量的方式来实现稳压,这也是其常见的缺点之一,因为这会导致功耗增加和效率降低。

接下来,让我们来探讨线性稳压器在电子电路中的应用。

线性稳压器广泛应用于各种电子设备中,如电源适配器、电池充电器、稳压电源等。

在这些应用中,线性稳压器可以提供稳定的电压输出,以确保电子设备的正常运行。

此外,线性稳压器还常用于模拟电路中,因为其输出电压稳定性较高,能够满足对电压精度要求较高的应用场景。

总结一下,线性稳压器是一种常见的电子元件,其工作原理是通过负反馈机制对输入电压进行稳定处理,以确保输出电压的稳定性。

在电子电路中,线性稳压器广泛应用于各种电子设备中,能够提供稳定的电压输出,满足不同应用场景的需求。

然而,线性稳压器也存在一些缺点,如功耗增加和效率降低,因此在实际应用中需要综合考虑其优缺点,选择合适的稳压器类型。

通过本文的介绍,相信读者对线性稳压器的原理和应用有了更深入的了解。

在实际应用中,我们需要根据具体的需求和场景选择合适的线性稳压器,以确保电子设备的正常运行和稳定性能。

线性稳压器的工作原理

线性稳压器的工作原理

线性稳压器的工作原理线性稳压器是一种电子设备,主要用于电源系统中,将不稳定的输入电压转化为稳定的输出电压。

其工作原理是通过使用负反馈控制技术,将不稳定的输入电压调整并稳定到设定的输出电压。

以下是线性稳压器的工作原理的详细解释。

在开始解释之前,需要先了解两个概念:基准电压和误差放大器。

基准电压是一个与输入电压无关的准确值,用来设定输出电压的期望值。

误差放大器是一个负反馈放大器,用于监测输出电压并与基准电压进行比较,产生一个反馈信号。

工作原理如下:1.输入电压通过输入电压端进入线性稳压器。

这个电压通常会有一定的波动,可能会受到电网电压的变化、负载的变化等因素的影响。

2.输入电压经过输入电压端进入制动器。

制动器中的一个电阻网络会将输入电压调整到与基准电压相匹配的水平。

3.调整后的电压通过制动器进入误差放大器。

误差放大器监测输出电压与基准电压之间的差异。

如果输出电压低于期望值,误差放大器会产生一个较大的正反馈信号。

相反,如果输出电压高于期望值,误差放大器会产生一个较大的负反馈信号。

4.误差放大器输出的反馈信号通过负载电流,通过一个驱动电路传递给制动器。

这个反馈信号会告诉制动器调整电阻网络的程度,以调整输出电压。

5.制动器根据误差放大器的反馈信号,调整电阻网络的电阻值。

如果输出电压低于期望值,制动器会减小电阻值,增加输出电压。

相反,如果输出电压高于期望值,制动器会增加电阻值,降低输出电压。

6.输出电压从制动器经过输出电压端输出给负载。

这个输出电压是根据误差放大器的调整和制动器的调整来稳定到期望值的。

值得注意的是,线性稳压器通过使用一个线性的调整器(制动器)将不稳定的输入电压调整为稳定的输出电压,因此整个过程会有一定的功耗。

功耗的大小与输入输出电压差以及负载电流有关。

因此,在选择线性稳压器时,需要综合考虑功耗、热效应和电源效率等因素。

总结而言,线性稳压器通过负反馈控制技术,利用误差放大器监测输出电压与基准电压之间的差异,并通过制动器调整输入电压,从而实现将不稳定的输入电压转化为稳定的输出电压的功能。

线性稳压器的工作原理及比较

线性稳压器的工作原理及比较

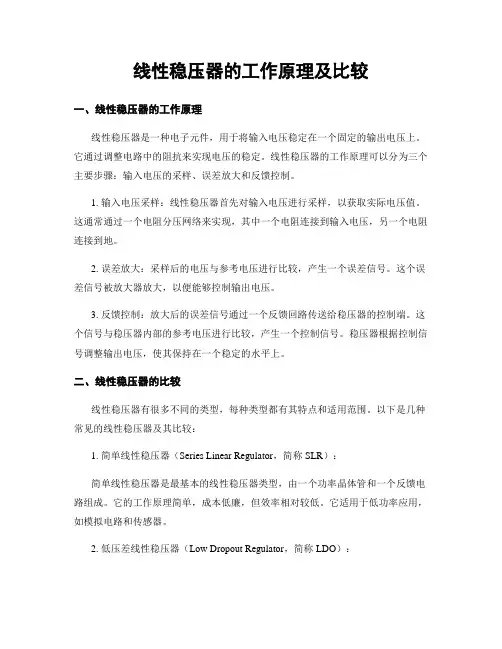

线性稳压器的工作原理及比较一、线性稳压器的工作原理线性稳压器是一种电子元件,用于将输入电压稳定在一个固定的输出电压上。

它通过调整电路中的阻抗来实现电压的稳定。

线性稳压器的工作原理可以分为三个主要步骤:输入电压的采样、误差放大和反馈控制。

1. 输入电压采样:线性稳压器首先对输入电压进行采样,以获取实际电压值。

这通常通过一个电阻分压网络来实现,其中一个电阻连接到输入电压,另一个电阻连接到地。

2. 误差放大:采样后的电压与参考电压进行比较,产生一个误差信号。

这个误差信号被放大器放大,以便能够控制输出电压。

3. 反馈控制:放大后的误差信号通过一个反馈回路传送给稳压器的控制端。

这个信号与稳压器内部的参考电压进行比较,产生一个控制信号。

稳压器根据控制信号调整输出电压,使其保持在一个稳定的水平上。

二、线性稳压器的比较线性稳压器有很多不同的类型,每种类型都有其特点和适用范围。

以下是几种常见的线性稳压器及其比较:1. 简单线性稳压器(Series Linear Regulator,简称SLR):简单线性稳压器是最基本的线性稳压器类型,由一个功率晶体管和一个反馈电路组成。

它的工作原理简单,成本低廉,但效率相对较低。

它适用于低功率应用,如模拟电路和传感器。

2. 低压差线性稳压器(Low Dropout Regulator,简称LDO):低压差线性稳压器是一种特殊的线性稳压器,它能够在输入电压与输出电压之间保持很小的压差。

这意味着它可以在输入电压接近输出电压的情况下正常工作,提供更高的效率。

LDO适用于需要较高输出电流和较低输入电压的应用。

3. 开关稳压器(Switching Regulator):开关稳压器是一种比较先进的稳压器类型,它通过开关元件(如晶体管)来控制电路中的能量流动。

开关稳压器的效率较高,能够提供更大的输出功率。

然而,它的设计和调试相对复杂,成本也较高。

开关稳压器适用于高功率和高效率要求的应用,如电源管理和电动车辆。

TI_线性稳压器基础知识

TI_线性稳压器基础知识
5
带数值的简单模型
• 对于第一个例子,我们将分配典型的操作值并计算串联 传输元件 RPASS 所需的数值。
– VIN = 12V – VOUT= 5V – ILOAD = 50 mA
• 当 VIN= 12V 和 VOUT= 5V 时,RPASS 两端的电压 = (12V - 5V) = 7V • 当流过 RPASS 的电流 = ILOAD = 50 mA 时,RPASS 所需 的电阻 = (7V / 50mA)= 140 Ω
线性稳压器基础知识
2.1 线性稳压器的种类
什么是线性稳压器?
• 线性稳压器的工作原理是:采用一个压控电流源以强制 在稳压器输出端上产生一个固定电压。控制电路连续监 视(检测)输出电压,并调节电流源(根据负载的需求)以 把输出电压保持在期望的数值。 • 电流源的设计极限限定了稳压器在仍然保持电压调节作 用的情况下所能供应的最大负载电流。 • 输出电压采用一个反馈环路进行控制,其需要某种类型 的补偿以确保环路稳定性。大多数线性稳压器都具有内 置补偿功能电路,无需外部组件就能保持完全稳定。 • 某些稳压器(比如:低压降型)则确实需要在输出引脚和 地之间连接一些外部电容以确保稳压器的稳定性。
6
谢谢!
7
线性稳压器基础知识
2.3 PNP
PNP-LDO 线性稳压器
• 低压降电压(PNP 的 VSAT) • 较高的接地引脚电 流(取决于负载) • 需要输出电容器
2
PNP LDO 稳压器中的功率损失的 简单模型
驱动 PNP LDO 传输元件
3
驱动电流与低/高负载电流的关系
针对一个 5mA 负载电流 需求的驱动电流
谢谢!
19
线性稳压器基础知识
2.2 NPN

变换器基础及特点(DCDC 电荷泵 线性稳压器)

变换器基础及特点(DCDC 电荷泵 线性稳压器)

一、DCDC概念及分类几乎所有的电子系统都需要恒压电源或者恒流电源,DC to DC变换器是用于提供直流(DC)电源的器件。

DC-DC实际上是个很宽的概念,广义上包括所有的从直流变换到直流的变压器件,可分为线性变换器和开关变换器2种。

线性变换器中比较常用到的细分种类是LDO,而开关变换器就是通常所说的狭义上的DC-DC。

1,开关变换器开关变换器,指利用电感、电容的储能的特性,通过可控开关器件(MOSFET等)进行高频率的周期性的开通和关断,将输入的电能储存在电感(容)里,当开关断开时,电能再释放给负载,提供能量。

所以,开关变换器根据储能器件不同又可以分为电感储能型和电容储能型2种。

电感储能型DCDC就是电子产品中最常用的那种需要外挂个功率电感的常规DCDC,而电容储能型DCDC 变换器通常又被叫作电荷泵(bèng)。

我们常用的电感储能型DC-DC产品有三种类型,分别为BUCK(降压型)、BOOST(升压型)和BUCK/BOOST型(升降压型)。

另外,如果用变压器来代替储能电感,就是隔离型DCDC,隔离型又分多种:单端正激(Forward)、单端反激(Flyback)、双管正激(Double transistor forward converter)、双管反激(Double transistor flybackconverter)、推挽电路(Push-pull converter)和半桥电路(Half-bridge converter)等。

隔离型不是本文要讲的重点。

2,线性变换器线性型,是从电源向负载连续的输送功率,传输能量器件(如晶体管、场效应管)工作于线性区,其负责调节从电源至负载的电流流动。

线性稳压器属于广义的DC-DC变换器,而LDO 又是一种低压差的线性稳压器。

二,线性稳压器。

1,原理:线性稳压器和输出阻抗一起形成了一个分压器网络。

线性稳压器的作用就像受控的可变电阻器,其可根据输出负载自我调节以保持一个稳定的输出。

线性稳压器和开关稳压器的比较 稳压器知识介绍

线性稳压器和开关稳压器的比较 稳压器知识介绍

线性稳压器和开关稳压器的比较稳压器知识介绍根据调整管的工作状态,我们常把稳压电源分成两类:线性稳压电源和开关稳压电源。

此外,还有一种使用稳压管的小电源。

LDO(低压降)稳压器LDO 是一种线性稳压器,(V oltageRegulators/Stabilizers)。

线性稳压器,使用在其线性区域内运行的晶体管或FET,从应用的输入电压中减去超额的电压,产生经过调节的输出电压。

所谓压降电压,是指稳压器,将输出电压维持在其额定值上下100mV 之内所需的输入电压与输出电压差额的最小值。

正输出电压的LDO(低压降)稳压器,通常使用功率晶体管(也称为传递设备)作为PNP。

这种晶体管允许饱和,所以稳压器,可以有一个非常低的压降电压,通常为200mV左右;与之相比,使用NPN 复合电源晶体管的传统线性稳压器,的压降为2V 左右。

负输出LDO 使用NPN 作为它的传递设备,其运行模式与正输出LDO 的PNP设备类似。

更新的发展使用CMOS 功率晶体管,它能够提供最低的压降电压。

使用CMOS,通过稳压器,的唯一电压压降是电源设备负载电流的ON 电阻造成的。

如果负载较小,这种方式产生的压降只有几十毫伏。

开关稳压器开关稳压器,使用输出级,重复切换“开”和“关”状态,与能量存贮部件(电容器和感应器)一起产生输出电压。

它的调整是通过根据输出电压的反馈样本来调整切换定时来实现的。

在固定频率的稳压器,中,通过调节开关电压的脉冲宽度来调节切换定时? 这就是所谓的PWM 控制。

在门控振荡器或脉冲模式稳压器中,开关脉冲的宽度和频率保持恒定,但是,输出开关的“开”或“关”由反馈控制。

根据开关和能量存贮部件的排列,产生的输出电压可以大于或小于输入电压,并且可以用一个稳压器产生多个输出电压。

在大多数情况下,在同样的输入电压和输出电压要求下,脉冲(降压)开关稳压器比线性稳压器转换电源的效率更高。

线性稳压器与开关稳压器的比较线性电压稳压器的优点:简单输出纹波电压低出色的line 和负载稳压;对负载和line 的变化响应迅速;电磁干扰(EMI) 低。

LDO低压差线性稳压器知识总结

LDO低压差线性稳压器知识总结

LDO低压差线性稳压器知识总结LDO(Low Dropout)低压差线性稳压器是一种常用的电压稳定器件,广泛应用于电子设备中。

本篇文章将对LDO低压差线性稳压器的原理、特点、应用以及选型等方面进行总结。

一、LDO低压差线性稳压器的原理1.参考电压:LDO稳压器内部有一个参考电压源,该源产生一个通过基准电阻分压形成的恒定电压,作为反馈参考电压。

2.误差放大器:参考电压与输出电压之间的差值通过误差放大器进行放大,得到输出控制电压。

3.控制电压比较器:输出控制电压与内部反馈电压进行比较,产生误差电压。

若输出电压低于设定值,控制电压比较器将阻止通过继电器的控制信号,从而增大输出电流。

4.电流驱动:控制电压比较器将误差电压放大后,通过输出级的功放驱动输出电流,达到控制输出电压的目的。

输出级功放将外部负载接入电流放大,输出电压稳定。

二、LDO低压差线性稳压器的特点1.低压差:LDO低压差线性稳压器工作时,输入电压与输出电压之间的压差很小,可以实现高精度、高稳定性的电压输出。

2.低静态功耗:由于采用线性调节方式,低压差线性稳压器的静态工作时,能量基本全部通过稳压器线性调整为热量,因此静态功耗很低。

3.超低压差:一些高性能的LDO稳压器可以实现超低压差,通常以小于0.1V的极低压差来输出稳定电压。

4.较低输出噪声:LDO低压差线性稳压器的输出噪声比开关稳压器小,适用于对噪声敏感的应用。

5.稳定性好:LDO稳压器内部采用反馈控制方式,对输入电压、负载变化等具有较好的稳定性。

三、LDO低压差线性稳压器的应用1.电源管理:LDO稳压器可以用于CPU、FPGA及其他集成电路的供电管理,在保持电源稳定的同时,提供较低噪声的电源。

2.模拟电路:LDO稳压器适合用于模拟电路的供电,可以提供较干净的电源,帮助提高系统的信噪比。

3.无线通信:在无线通信系统中,需要提供稳定的电源给射频前端和基带处理器,LDO稳压器可以满足这种需求。

线性稳压器的基本知识解析-基础电子

线性稳压器的基本知识解析-基础电子

线性稳压器的基本知识解析-基础电子导读:本文阐述了线性稳压器的基本知识。

文章对于线性稳压器的基本概念、工作原理、特点、优势及应用,并对常用线性稳压器的技术进行分析。

以便在以后的应用中我们可以更好的选择线性稳压器。

长期以来,线性稳压器一直得到业界的广泛采用。

在开关模式电源于上世纪60年代后成为主流之前,线性稳压器曾经是电源行业的基础。

即使在今天,线性稳压器仍然在众多的应用中广为使用。

下面我们来就针对线性稳压器的基本知识作一一相关介绍。

一、线性稳压器的基本概念线性稳压器(Linear Regulator)使用在其线性区域内运行的晶体管或FET,从应用的输入电压中减去超额的电压,产生经过调节的输出电压。

其产品均采用小型封装,具有出色的性能,并且提供热过载保护、安全限流等增值特性,关断模式还能大幅降低功耗。

二、线性稳压器的工作原理我们从一个简单的例子开始。

在嵌入式系统中,可从前端电源提供一个12V总线电压轨。

在系统板上,需要一个3.3V电压为一个运算放大器(运放)供电。

产生3.3V电压简单的方法是使用一个从12V总线引出的电阻分压器,如图1所示。

这种做法效果好吗?回答常常是“否”.在不同的工作条件下,运放的VCC引脚电流可能会发生变化。

假如采用一个固定的电阻分压器,则IC VCC电压将随负载而改变。

此外,12V总线输入还有可能未得到良好的调节。

在同一个系统中,也许有很多其他的负载共享12V电压轨。

由于总线阻抗的原因,12V总线电压会随着总线负载情况的变化而改变。

因此,电阻分压器不能为运放提供一个用于确保其正确操作的3.3V稳定电压。

于是,需要一个专用的电压调节环路。

如图2所示,反馈环路必需调整顶端电阻器R1的阻值以动态地调节VCC上的3.3V.图1 电阻分压器采用12V总线输入产生3.3VDC图2 反馈环路调整串联电阻器R1的阻值以调节3.3V此类可变电阻器可利用一个线性稳压器来实现,如图3所示。

线性稳压器使一个双极性或场效应功率晶体管(FET)在其线性模式中运作。

线性稳压电源的基础知识

线性稳压电源的基础知识

线性稳压电源的基础知识
电子系统通常接收的电源电压要高于系统电路所需的电压。

例如,可以使用9 V电池为需要输入范围为0至5 V的放大器供电,或者两个串联的1.5 V电池可以为包含1.8 V数字逻辑的电路供电。

在这种情况下,我们需要使用接受较高电压并产生较低电压的组件来调节输入电源。

实现这种调节的一种非常常见的方法是并入线性稳压电源。

线性稳压电源是如何工作的?
线性稳压电源(也称为LDO或低压差线性稳压电源)使用由负反馈电路控制的晶体管来产生指定的输出电压,即使负载电流和输入电压发生变化,该输出电压也能保持稳定。

基本的固定输出电压的线性稳压电源是一个三端设备,如上图所示。

某些线性稳压电源允许您通过外部电阻器来调节输出电压。

电压线性稳压电源的缺点
线性稳压器的一个严重缺点是在许多应用中效率低。

调节器内部的晶体管连接在输入和输出端子之间,其功能类似于可变串联电阻;因此,高输入到输出电压差和高负载电流会导致大量功耗。

稳压电源内部电路功能所需的电流(在图中标记为IGND)也会增加总功耗。

线性稳压器电路中可能的故障模式可能来自热因素,而不是严格的电气因素。

稳压器IC消耗的功率将导致组件温度升高,并且由于没有足够的路径使热量从稳压器中散发出来,因此温度终可能会高到足以严重损害性能或导致热关断的程度。

线性稳压电源的应用
尽管就效率而言,线性稳压电源通常不如开关稳压电源,但由于多种原因,它们仍被广泛使用。

主要优点是易于使用,低输出噪声和低成本。

大多数线性稳压电源所需的外部组件是输入和输出电容器,而且电容要求足够灵活,以使设计任务非常简单。

线性稳压器的工作原理及比较

线性稳压器的工作原理及比较

线性稳压器的工作原理及比较线性稳压器是一种常见的电子元件,用于稳定直流电源的输出电压。

它通过调整输入电压的大小来保持输出电压的稳定性。

本文将详细介绍线性稳压器的工作原理,并与其他类型的稳压器进行比较。

一、线性稳压器的工作原理线性稳压器的核心部件是三极管。

它通过将输入电压分配给负载和稳压器来实现电压稳定。

下面是线性稳压器的工作原理:1. 输入电压:线性稳压器的输入电压通常来自交流电源或其他电源,它可以是固定的或可调节的。

2. 变压器:输入电压首先通过变压器降压,以适应稳压器的需求。

3. 整流器:变压器输出的交流电压通过整流器转换为直流电压。

4. 滤波器:直流电压通过滤波器去除电压中的脉动。

5. 三极管:滤波后的直流电压输入三极管,三极管通过调整电流来稳定输出电压。

6. 负载:输出电压连接到负载上,以提供所需的电源电压。

7. 反馈回路:线性稳压器中的反馈回路用于检测输出电压,并将信息反馈给三极管,以调整输入电压以保持输出电压的稳定性。

二、线性稳压器与其他稳压器的比较线性稳压器相对于其他类型的稳压器具有一些优点和缺点。

下面是与开关稳压器的比较:1. 效率:线性稳压器的效率较低,因为它通过将多余的电压转化为热量来稳定输出电压。

而开关稳压器通过开关电路来调整输入电压,因此效率较高。

2. 稳定性:线性稳压器的输出电压非常稳定,具有较低的噪声和纹波。

开关稳压器的输出电压可能存在一定的纹波和噪声。

3. 成本:线性稳压器的成本相对较低,因为它的设计相对简单。

开关稳压器的设计更加复杂,因此成本较高。

4. 可靠性:线性稳压器具有较高的可靠性,因为它没有复杂的开关电路。

开关稳压器可能由于开关元件的故障而导致系统失效。

5. 外部组件:线性稳压器不需要额外的外部元件,因为它的设计已经包含了所需的电路。

开关稳压器可能需要外部元件来实现稳定输出电压。

综上所述,线性稳压器是一种常见的稳压器类型,它通过调整输入电压来实现稳定输出电压。

线性稳压器ldo的原理与应用

线性稳压器ldo的原理与应用

线性稳压器LDO的原理与应用1. 简介线性稳压器(LDO)是一种常用的电压稳定器,用于将不稳定的输入电压转换为稳定的输出电压。

本文将介绍LDO的原理和应用。

2. 原理LDO通过使用内部或外部的变压器和稳压电路来提供稳定的输出电压。

其原理如下:•输入滤波:输入端通过电容和电阻组成的滤波电路来过滤输入电压中的高频噪声。

•功率晶体管:LDO内部包含一个功率晶体管,用于控制电流流过稳压电路。

功率晶体管的导通和截止状态由稳压电路控制。

•稳压电路:稳压电路通常由差分放大器、参考电压和反馈电路组成。

稳压电路将输出电压与参考电压进行比较,并根据比较结果调整功率晶体管的导通和截止状态,以维持输出电压的稳定性。

•输出滤波:输出端通过电容和电阻组成的滤波电路来过滤输出电压中的高频噪声。

3. 优点LDO相较于其他类型的电压稳定器,具有以下优点:•低压差:LDO的输入和输出电压之间的差异较小,这意味着输出电压能够更接近输入电压。

•低噪声:LDO通常具有较低的输出电压噪声水平,适用于噪声敏感的应用。

•快速响应:LDO对输入电压的变化能够快速响应,输出电压变化较小。

•方便使用:LDO一般只需要少量的外部元件即可工作,简化了电路设计过程。

4. 应用LDO广泛应用于各种电子设备中,例如:•移动设备:LDO用于为移动设备提供稳定的电源。

•通信设备:LDO用于为通信设备提供稳定的电源。

•工业控制系统:LDO用于为工业控制系统提供稳定的电源。

•医疗设备:LDO用于为医疗设备提供稳定的电源。

•车载电子:LDO用于为车载电子提供稳定的电源。

5. 选型考虑因素在选择LDO时,有几个因素需要考虑:•输入电压范围:确定LDO是否能够适应特定的输入电压范围。

•输出电压范围:确定LDO是否能够提供所需的输出电压范围。

•线性调整速度:确定LDO是否具有足够快的响应速度以适应输入电压的快速变化。

•效率:确定LDO的效率水平,以确定其对系统的功耗影响。

•温度稳定性:确定LDO在不同温度下输出电压的稳定性。

LDO设计基础知识

LDO设计基础知识

LDO设计基础知识LDO(Low Dropout)是一种线性稳压器,用于滤除电压波动和保持稳定的输出电压。

它是一种常见的电子元件,常用于电源转换电路和其他电路中,具有以下几个重要特点:1.低压差:LDO可以在输入电压与输出电压之间产生极低的压差。

这意味着输入电压可以在有限范围内变化,而输出电压仍然保持稳定。

通常,LDO的压差在0.1V至0.5V之间。

2.高精度:LDO可以提供高精度的输出电压。

它可以提供常见的电压值,如3.3V、5V等,并且通常输出电压的波动范围非常小,可达0.01V以下。

3.低噪声:LDO具有低噪声性能,可以减少电源电压噪声对系统性能的影响。

这对于一些对噪声敏感的应用非常重要,如通信设备、音频设备等。

4.快速响应:LDO具有快速响应的特点,它可以在输入电压发生变化时,快速调整输出电压以保持稳定。

这对于对电压变化要求较高的应用非常重要。

LDO通常由以下几个主要部分组成:1.参考电压:参考电压是LDO的基准电压,它与输出电压相关。

它可以是内部产生的,也可以是外部输入的。

通常情况下,内部参考电压具有较高的稳定性和准确性。

2.错误放大器:错误放大器用于比较参考电压和反馈电压,并产生误差信号。

如果输出电压低于参考电压,那么错误放大器会对输出进行调整,以增加输出电压;如果输出电压高于参考电压,那么错误放大器会降低输出电压。

3.功率晶体管:功率晶体管(或称为功率开关)是LDO中的关键元件。

它可以调整输出电压,以保持在设定的参考电压附近。

4.反馈网络:反馈网络用于监测输出电压,并将信息反馈给错误放大器。

它通常由电阻和电容组成,用于滤除噪声和稳定输出电压。

在设计LDO电路时,需要考虑以下几个因素:1.载流能力:LDO的载流能力是指它可以提供的最大输出电流。

在选择LDO时,需要确定它是否能够满足应用中的需求,包括最大负载电流和稳定输出电压的要求。

2.效率:LDO的效率是指其输入功率与输出功率之比。

线性稳压器的工作原理及比较

线性稳压器的工作原理及比较

线性稳压器的工作原理及比较
线性稳压器是一种常见的电源稳压器件,其工作原理是通过调整输入电压和输出电压之间的差值来实现稳定输出电压。

具体来说,线性稳压器通过使用一个可变电阻(调节器)来调整输入电压,并将调整后的电压传递给负载,以保持输出电压的稳定。

线性稳压器的比较主要包括以下几个方面:
1. 效率:线性稳压器的效率相对较低,通常在50%到70%之间。

这是因为线性稳压器通过将多余的电压转化为热量来实现稳定输出,因此会有较大的功耗损失。

2. 稳定性:线性稳压器的输出电压稳定性较好,可以在较大负载变化时保持较稳定的输出电压。

然而,由于其工作原理的限制,线性稳压器对输入电压的波动比较敏感,因此对输入电压的稳定性要求较高。

3. 噪声:线性稳压器的输出电压通常具有较低的噪声水平,可以满足对噪声要求较高的应用。

4. 成本:线性稳压器相对于其他稳压器件来说成本较低,因为其结构简单,不需要复杂的控制电路。

总的来说,线性稳压器适用于对输出电压稳定性要求较高、负载变化较大、噪声要求较高的应用场景。

然而,由于其效率较低,对输入电压稳定性要求较高,因此在一些功耗较大、电压波动较大的应用中可能不适用。

LDO的基础知识和选用

LDO的基础知识和选用

LDO的基础知识和选用低压差线性稳压器 (LDO) 的基本原理及选用原则电源是各种电子设备必不可缺少的组成部分,其性能的优劣直接关系到电子设备的技术指标及能否安全可靠地工作。

目前常用的直流稳压电源分线性电源和开关电源两大类,由于开关电源内部关键元器件工作在高频开关状态,本身消耗的能量很低,开关电源效率可达 80%~90% ,比普通线性稳压电源提高近一倍,目前已成为稳压电源的主流产品。

本文介绍一种应用低压差线性稳压器 (LDO) 优化开关电源的设计方案,并对该方案的可行性通过实验加以验证。

LDO 的基本原理低压差线性稳压器 (LDO) 的基本电路如图 1 所示,该电路由串联调整管 V T 、取样电阻 R 1 和 R 2 、比较放大器 A 组成。

图 1 :低压差线性稳压器基本电路。

取样电压加在比较器 A 的同相输入端,与加在反相输入端的基准电压 U ref 相比较,两者的差值经放大器 A 放大后,控制串联调整管的压降,从而稳定输出电压。

当输出电压 U out 降低时,基准电压与取样电压的差值增加,比较放大器输出的驱动电流增加,串联调整管压降减小,从而使输出电压升高。

相反,若输出电压 U out 超过所需要的设定值,比较放大器输出的前驱动电流减小,从而使输出电压降低。

供电过程中,输出电压校正连续进行,调整时间只受比较放大器和输出晶体管回路反应速度的限制。

应当说明的是,实际的线性稳压器还应当具有许多其它的功能,比如负载短路保护、过压关断、过热关断、反接保护等,而且串联调整管也可以采用 MOSFET 。

LDO 的选用原则1. 输入输出电压差输入输出电压差是低压差线性稳压器最重要的参数。

在保证输出电压稳定的前提下,该电压差越低,线性稳压器的性能越好。

比如, 5.0V 的低压差线性稳压器,只要输入 5.5V ,就能使输出电压稳定在 5.0V 。

2. 最大输出电流用电设备的功率不同,要求稳压器输出的最大电流也不相同。

低压差线性稳压器设计要点及故障分析

低压差线性稳压器设计要点及故障分析

低压差线性稳压器设计要点[日期:2008-12-23] 来源:电源技术作者:沙占友[字体:大中小]1 线性稳压器基本类型及LDO的主要特点1.1 线性稳压器的5种基本类型线性稳压器的5种基本类型如图l所示。

其中图1(a)为传统的NPN型线性稳压器,其输入一输出压差超过2.5~3V,I为驱动电流(下同)。

其中图1(b)为准低压差线性稳压器(QLDO,Quasi Low Dropout Linear Regulator),其压差可减小到0.9~1.5V。

其中图1(c)为PNP型低压差线性稳压器(LDO,Low Dropout Linear Regulator),其压差仅为0.3~0.6V。

图l(d)为由P沟道MOS管构成的PM OS超低压差线性稳压器(VLDO,Verv Low Dropout Linear Regulator),其压差可降至100mV左右。

图1(e)为由N沟道MOS管构成的NMOSVLDO,其压差压差可低至几十毫伏。

上述5种线性稳压器的压差计算公式如表1所列。

1.2 LDO的主要特点LDO的主要特点是可最大限度地降低调整管压降,从而大大减小了输入一输出压差,使稳压器能在输入电压略高于额定输出电压的条件下工作。

例如,传统的线性稳压器7805或LM317,要求输入电压必须比输出电压高出2.5~3V才能正常工作。

为获得+5V输出,就需要+8V的输入电压。

与之相比,新型低压差稳压器的输入电压只需高于+5.3V,即可获得+5V输出。

从电源效率上看,LM317工作在+3.3V、1A时的效率低于50%,若采用Micrel公司的MIC5156型3.3V大电流LDO,则当输入电压略高于3.3V时其效率高达9 5%。

LDO与开关稳压器相比,主要有以下6个优点:(1)稳压性能好;(2)低噪声(可达几十个微伏,无开关噪声)、低纹波(电源抑制比可达60~70dB),这对于无线电和通信设备至关重要;(3)低静态电流(超βLDO的静态电流可低至几微安至几十微安),低功耗,当输入电压与输出电压接近时可达到很高的效率;(4)具有快速响应能力,能对负载及输入电压的变化做出快速反应;(5)外围电路简单(仅用两只电容器),使用方便;(6)成本低廉。

线性稳压电路工作原理

线性稳压电路工作原理

线性稳压电路工作原理
线性稳压电路是一种常用的电路设计,用于在输入电压有波动的情况下提供稳定的输出电压。

它的工作原理基于负反馈控制,通过不断调整电路的参数,使得输出电压保持在期望的数值范围内。

线性稳压电路通常由三个基本组成部分构成:一个电源输入,一个稳压器和一个负载。

电源输入为稳压器提供电能。

稳压器则根据反馈电路中的反馈信号和参考电压来调整电路的参数,在输入电压波动时调整输出电压以保持稳定。

负载则连接在稳压器的输出端,用于消耗电流和提取所需的电能。

稳压器的核心是一个反馈回路,常见的反馈方式有电压反馈和电流反馈。

电压反馈中,输出电压与参考电压之间的差异被放大并馈回到稳压器中,根据差异的方向进行调整。

电流反馈则是根据输出电流与参考电流之间的差异来进行调整。

无论哪种方式,稳压器都会根据反馈信号调整其电路参数,如改变电阻、电流或者电容值,以降低差异并保持输出电压稳定。

线性稳压电路的工作原理可以通过一个简单的反馈控制回路来理解。

当输入电压波动时,输出电压也会随之变化。

反馈回路通过将部分输出电压馈回到稳压器中,使其能够感知并响应输出电压的变化。

稳压器则通过调整自身的参数来抵消输入电压的变化,以确保输出电压保持在稳定水平。

总的来说,线性稳压电路通过负反馈控制来保持输出电压稳定。

通过调整电路参数以对抗输入电压的变化,它能够在输入电压波动时提供稳定的输出电压,满足各种电子设备的需求。

线性稳压器的基础

线性稳压器的基础

线性稳压器又称为三引脚稳压器或降压器等,由于电路简单而容易使用,是许多设计者以前早就耳熟能详的电源。

过去由分立器件所构成,IC化普及后变得既简便又小型,被使用在各种不同电源的应用中。

近年电子设备要求必须具有高效率,需要大输出功率的设备逐渐以开关电源为主流,不过简单又省空间且低噪声的线性稳压器则是哪里都用得到的电源。

本项从线性稳压器的工作原理开始,说明其主要规格与热计算。

线性稳压器基本上由输入、输出、GND引脚所构成,可变输出则在此增加反馈输出电压的反馈(feed back)引脚(参考图1)。

线性稳压器内部电路概述如图2所示。

基本上由误差放大器(误差检测用运算放大器)、基准电压源、输出晶体管所构成。

输出晶体管虽用Pch MOSFET,但也可使用Nch的MOSFET、双极的PNP、NPN晶体管。

图2:内部电路概述工作是完全模拟,是使用了运算放大器基本控制电路之一,即反馈(feed back)环路。

输入或负载变动后,即使输出电压开始变动,误差放大器也会连续比较来自稳压器输出电压的反馈电压和基准电压,调整功率晶体管使差分为零,将VO维持恒定。

这是反馈环路控制稳定化(调节)。

具体上如前所述,误差放大器非反转引脚的电压由于经常与VREF相同,故流向R2的电流将会恒定。

流向R1和R2的电流通过REF÷R2可以求得,故Vo将为此电流×(R1+R2)。

这就是欧姆定律,公式如下:关键要点:・使用误差放大器的反馈环路控制让线性稳压器的输出稳定。

线性稳压器的电路构成虽然基本上为图5的反馈环路电路,不过压差电压会因输出晶体管种类而异。

标准型和LDO型有极大不同,而LDO型中更可分为3种。

使用双极NPN晶体管的LDO虽然品种不太多,但可以处理大电流。

甚至可达10A之高,但压差电压则为1V~2V以下,在LDO 中为高压类。

双极PNP晶体管的LDO目前是双极系LDO主流。

起初很难克服启动时的浪涌电流或电流容量问题,不过已逐渐改善。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

线性稳压器又称为三引脚稳压器或降压器等,由于电路简单而容易使用,是许多设计者以前早就耳熟能详的电源。

过去由分立器件所构成,IC化普及后变得既简便又小型,被使用在各种不同电源的应用中。

近年电子设备要求必须具有高效率,需要大输出功率的设备逐渐以开关电源为主流,不过简单又省空间且低噪声的线性稳压器则是哪里都用得到的电源。

本项从线性稳压器的工作原理开始,说明其主要规格与热计算。

线性稳压器基本上由输入、输出、GND引脚所构成,可变输出则在此增加反馈输出电压的反馈(feed back)引脚(参考图1)。

线性稳压器内部电路概述如图2所示。

基本上由误差放大器(误差检测用运算放大器)、基准电压源、输出晶体管所构成。

输出晶体管虽用Pch MOSFET,但也可使用Nch的MOSFET、双极的PNP、NPN晶体管。

图2:内部电路概述工作是完全模拟,是使用了运算放大器基本控制电路之一,即反馈(feed back)环路。

输入或负载变动后,即使输出电压开始变动,误差放大器也会连续比较来自稳压器输出电压的反馈电压和基准电压,调整功率晶体管使差分为零,将VO维持恒定。

这是反馈环路控制稳定化(调节)。

具体上如前所述,误差放大器非反转引脚的电压由于经常与VREF相同,故流向R2的电流将会恒定。

流向R1和R2的电流通过REF÷R2可以求得,故Vo将为此电流×(R1+R2)。

这就是欧姆定律,公式如下:关键要点:・使用误差放大器的反馈环路控制让线性稳压器的输出稳定。

线性稳压器的电路构成虽然基本上为图5的反馈环路电路,不过压差电压会因输出晶体管种类而异。

标准型和LDO型有极大不同,而LDO型中更可分为3种。

使用双极NPN晶体管的LDO虽然品种不太多,但可以处理大电流。

甚至可达10A之高,但压差电压则为1V~2V以下,在LDO 中为高压类。

双极PNP晶体管的LDO目前是双极系LDO主流。

起初很难克服启动时的浪涌电流或电流容量问题,不过已逐渐改善。

输出晶体管使用MOSFET的产品可支持更低输出电压、以支持电池驱动应用产品的低功耗需求。

图5:基本电路和输出晶体管图6:输出晶体管和压差电压关键要点:・压差电压视因使用的输出段(控制)晶体管种类而异,故根据使用条件分开使用。

系列稳压器、三引脚稳压器、降压器、LDO。

这些想必有听过的名称全都是指线性稳压器。

除了这些名称,根据其功能或方式可以分成几类。

图3:线性稳压器的体系首先,大致分类的话可以分为正电压用和负电压用。

另外,负电压用种类并不多。

其下可分为固定输出型和可变输出型。

固定型有输入、输出、GND等3引脚,以标准型号78xx(正)、79xx (负)型为代表。

IC内置设定用的电阻,反馈引脚无须外露。

可变型如图1例所示,如果为GND基准型,反馈引脚会露出变成4引脚。

可变型还有无GND引脚的浮动工作317(正)、337(负)等类型,这些为3引脚。

固定和可变的又分为标准型和LDO型。

LDO是Low Dropout的简称,相对于标准型3V左右的压差电压(可进行稳定工作的最低输出输入电压差),改良的1V以下的LDO,在3.3V电源IC问世时开始普及。

在12V转换至5V规格全盛时期,即使压差电压为标准型3V左右也没有什么问题,但如果需3.3V电源时就无法从5V产生3.3V,于是就诞生了LDO。

上述线性稳压器都为内置输出晶体管型,此外还有外置输出晶体管以便处理大电流的线性稳压控制IC。

图4:各种封装的使用其他还有按照制造工艺特征来分类。

一般双极工艺的线性稳压器多为35V或50V等高耐压品,消耗电流则多以几mA。

CMOS类最近也出20V等高耐压品,输入电压多设定在5V。

但消耗电流非常小,只有几十μA。

封装方面,线性稳压器注重散热,故使用热阻低的封装。

插件型以附散热片的TO-220,表贴型则使用散热片外露于背面的类型为主。

关键要点:・分正电压用和负电压用,各有输出固定型和可变型。

・LDO为输出输入间电压损耗低的类型,为支持电源电压更低而生。

・封装仍多使用附有散热片的插件型。

性稳压器的最大优点在于使用简单。

由于输入和输出各只附1个电容器工作,实质上或许可以说不需要设计。

换句话说,散热设计或许比电路设计麻烦(参考热计算1-6)项)。

此外,因为没有开关电源般的开关噪声,纹波抑制特性或电压噪声本身也小,所以在例如AV、通讯、医疗、测量等必须排除噪声的应用上较受欢迎。

图7:应用例缺点在于输出输入的电压差大则损耗就大,损耗几乎完全变为热能,某些条件下发热会非常大。

如果使用功率达几瓦以上等级,就必须常常面对发热的问题。

此外,线性稳压器只能降压。

负电压用的情况虽也相同,不过负电压经常被混淆,在此加以说明。

负电压用线性稳压器,例如输入功率为-5V时,无法输出更低的-12V。

由于电位从-5V降至-12V,电压从-5V朝-12V的负方向増加,故会朝负方向升压。

因此,可以做到的是以输入-12V达到输出-5V。

图8:优点和缺点关键要点:・充分了解优点/缺点后,与开关型一起进行比较探讨。

・如果条件充分,则线性稳压器在许多情况下是最佳选择。

这里所提的线性稳压器是IC(Integrated Circuit/集成电路),与其他的IC,例如运算放大器等,同样有表示特性或性能的规格。

规格的英语为Specification,有方法、标准、基准等含义。

线性稳压器的技术规格即规格表,其中有表示输出电压值及其精度等。

这些称为参数。

技术规格除了参数之外,还记载了最大额定值、工作保证条件、特性图表等非常重要的信息。

图-9为基本技术规格、规格确认点及规格表例。

绝对最大额定值定义为连一瞬间都不可超过的值。

其中虽然然有时会包含短路时间等时间概念的项目,不过基本上任何时间都不可超过,当然更没有±5%的公差值。

有时会出现:“超过的话会如何?”或“有多少余量?”等提问。

或许大家有兴趣知道,不过考虑绝对最大额定值的定义后就了解这问题并没有讨论的空间,应该探讨的是如何让使用上的最大值不超过最大额定值,或是使用较充裕的最大额定值。

保证规格值的条件非常重要,例如确认施加电压或温度等。

实际使用条件和规格要求条件未必一致。

例如,如果条件为Ta=25℃,其保证值则终究为Ta=25℃下的值。

然而,实际使用上并非Ta=25℃这样的恒温条件中。

因此,查看规格值时务必确认是否为某一点值、某范围,例如工作保证温度的值,然后再确认实际使用条件及接近设计设备工作条件的值。

附带的特性图表可有助于判断。

最后,规格值会记载最小值(Min)、最大值(Max)、标准值(Typ)的任何一值或全部。

其中,可以保证的只有最小值和最大值。

标准值根据特性分布或统计手法,数值有“大概这么多”的含义。

尽管基本上以规格值作为设计的基础,然而到底该使用哪个值来设计才好呢?标准值的大概是什么意思?原则上来说是要以最差条件的值为基准。

如何判断就需要靠设计者的诀窍与经验。

下面介绍线性稳压器中最起码必须了解和探讨的7项关键要点规格。

当然,其他规格也不能忽视。

除了线性稳压器外,充分阅读技术规格对设计者来说也非常重要。

图9:技术规格、规格的确认要点∙1) 输入电压范围∙2) 输出电压范围∙3) 输出精度(V REF精度)∙4) 输出电流∙5) 压差电压∙6) 瞬态响应特性∙7) 纹波抑制率关键要点:・绝对最大额定为必须严格遵守的重要项目。

・在设计上,所有工作温度范围内可保证的值是有效的。

・Typical值非保证值。

・充分阅读技术规格(不要仅限于电源IC的)也非常重要。

输入电压范围输入电压范围必须确认2个值。

最大额定值所显示的范围有“可输入”之意,施加电压的范围,并非表示在此范围内都会正常工作所以要默认不稳定电压的状况,并确认是否在范围内。

图10:输入输出的关系区别于最大额定,还有工作输入范围或推荐输入范围项目,故以后两者为目标。

图10为输入范围、输出范围、以及压差电压的关系。

有效输入范围为“输出电压+压差电压到最大输入电压之间”。

线性稳压器只能降压,所以输入电压低于“输出电压+压差电压”无法工作。

至于输入这种电压以下会如何则视IC电路构造而定,但大多会呈现“输入电压-压差电压”左右的电压。

不过并不能保证是否稳定工作。

如果输入电压更低时,一般认为会突然降至0V。

但在以电池驱动等应用,电路都会持续工作到电池耗尽,这类电池应用也会使用到低电压领域。

关键要点:・图10的关系须充分了解后设定输出输入条件。

输出电压范围图11输出电压范围为可变型的专用规格,固定输出型则没有。

输出电压范围,是指在支持可变上输出电压可设定的电压范围。

输出电压范围基本上其可变型可设定的最低电压为V REF。

V REF是1-1)项工作原理中已说明的误差放大器所连接的比较用基准电压。

工作电路无法处理低于基准电压(V REF)的电压。

V REF是IC的一部分,所以基本上无法从外部变更。

一般来说,CMOS系线性稳压器大概使用0.8V左右,而双极是使用1.2V左右的V REF。

这里必须注意的是,例如如果需要1V输出功率时,则不得选择1.2V的V REF。

图12话题回到输出电压范围,其最低电压为V REF f,最大为最大输入电压(V IN MAX)-压差电压(图10参考)。

输出输入条件可根据上述关系以计算求得,但有时会因功率损耗而受限制。

进行不超过Tj MAX的热计算,有时会因V IN、V OUT、I OUT、Ta的的条件而需要权衡。

关键要点:・通常无法将低于V REF的电压设定为输出。

・视设定条件而定,有时无法容许热损耗,故必须通过热计算来确认。

输出精度(V REF精度)图13输出精度为固定输出型输出电压的容许误差。

以前的标准为±5%,最近则大多为±1%的高精度。

输出精度与温度及输出电流密切相关,实际上的使用状况并非只在25℃,故设计时须参考全温度范围规格。

可变型方面,V REF精度合适,将成为IC本身的精度。

可变型的输出电压由于可用外置电阻来设定,因此,可变型的输出精度须于V REF的精度掺入输出设定电阻的误差。

关键要点:・可变型的输出电压精度受V REF精度及输出设定电阻的误差所影响。

・如果为通用电压,则最好使用固定型。

输出精度更高,且不必外置2个电阻。

输出电流输出电流的规格为保证可输出最低限电流的项目,基本上想必大多规定最小值。

视技术规格而定,有时以输出电流界限(Output Current Limit)来表现。

英语Limit的意义在此并非“限制”而是“界限”,如果可保证最小值,其意为“保证最小限度的电流值”,因此实际上为超过的电流。

必须注意的是,有时会因误认该值为限流值而破坏负载。

此外,有些IC会规定最小值和最大值。

此时最大值有电流被限制之意,为慎重起见,最好向厂商确认其限制值。

相关文档
最新文档
