手持式3d扫描仪参数

合集下载

三维扫描仪参数

文物数字化工具-非接触三维扫描仪在刚刚结束的第八界高新技术成果交易会上露面的艾美格受到广大业内人士的关注。

这款由深圳市好域安科技有限公司配合艾美格隆重推出地最新三维数字化仪在产品技术有很大的改进，加大了用户对设备的可选性，针对不同群体的客户推出不同精度和价格的机型，让每一用户能够完全和充分地利用该设备。

以下是设备的详细介绍：一、AMAGE 3-D SCANNER介绍艾美格三维扫描仪采用无接触测量技术，具有多分辨三维数字成像、高精度三维标定、多视点姿态估计及自标定和多视点深度像和纹理像自动匹配和融合等功能，其测量结果能直接与多种工业设计软件接口。

性能特点如下：◆面扫描采用照相式原理，在数秒内获得整个物体表面的三维数据，每次扫描一个面，效率很高，2秒内可得到130万点。

◆精度高利用独特的标定技术，不仅可获得非常高的z方向测量精度，同时也可获得x和y方向的高测量精度。

◆速度快单面扫描时间小于2秒。

◆无须贴标志点，全自动拼接与国内外其他公司的拼接技术不同，我们采用的全自动拼接技术不需要在物体表面贴标志点，或投射主动标记，因此给扫描工作带来了很多便利，同时也进一步提高了拼接精度、缩短了拼接时间。

◆可同时获得纹理像可利用同一个摄像机同时采集纹理信息，提供三维纹理像，以满足不同用户的需求。

◆非接触扫描适用于柔软、易变形的物体测量，适用范围非常广泛。

◆对环境条件不敏感环境光对该扫描仪的性能影响较小，相对其他光学式扫描仪系统而言，该系统不需要在暗室中操作，适用环境范围非常广泛，完全可以在露天环境进行扫描。

◆便携式设计可方便灵活地移动扫描仪对物体进行测量，适合对大型或重型物体的测量。

◆操作软件界面灵便、直观、友好高度集成和智能化的设计，使用户无需专业培训就可以在短时间内熟练掌握仪器的操作。

产品型号AMAGE-A5-ⅠAMAGE-A5-ⅡAMAGE-A3-ⅠAMAGE-A3-Ⅱ单面扫描范围（mm）400×300 200×150 300×200 150×100测量距离（mm）1200 800 1000 600景深（mm）400 200 300 150单面测量精度（mm）0.02 0.015 0.04 0.025x、y方向分辨率（mm）0.3 0.15 0.35 0.17图像分辨率（像素）1280×1024 720×576单面图的点数130万40万二、AMAGE 3-D Studio介绍点云噪声的处理◆完全自动剔除测量产生的噪声数据；◆鼠标手动剔除数据点；数据显示◆显示三维测量数据点云图/网格图/光滑渲染图/纹理图等；◆鼠标任意对测量数据进行旋转/平移/缩放等操作；数据匹配与融合◆与测量部分集成，测量的同时完成测量数据两两匹配；◆可手动选点匹配；◆可利用纹理信息辅助匹配；◆快速、准确地生成整个三维模型；模型优化◆模型空洞的填补/空洞边界的优化处理；◆对模型整体的网格优化；模型编辑◆保持模型特征的网格简化功能；◆利用简化算法构造多分辨率多细节模型；◆构造多种细分曲面；测量数据输出◆测量数据输出文件格式广泛：ASCII、DXF、STL、3DS、VRML等，可以直接与Imageware、Geomagic、CATIA、UG等主业设计软件交换数据。

三维激光扫描仪参数设置指南

三维激光扫描仪参数设置指南1. 前言嘿，朋友们！今天咱们来聊聊三维激光扫描仪，听起来高大上对吧？别担心，我们会把这个复杂的东西说得简单易懂。

就像喝水一样，轻轻松松就能搞定！那么，准备好了吗？咱们开始吧！2. 了解三维激光扫描仪2.1 什么是三维激光扫描仪？三维激光扫描仪就像你手里的“魔法相机”，它能瞬间把现实世界的三维数据记录下来。

你只需把它摆好，轻轻一按，咔嚓，整个场景都在它的“脑海”里了。

这就像你拍照一样，不过这个相机可不简单，能捕捉到更详细的深度信息，帮你生成超精准的三维模型。

2.2 用途有哪些？说到用途，那可是多得数不清！不管是建筑设计、文化遗产保护，还是工业测量，三维激光扫描仪都能派上大用场。

想象一下，在一个古老的寺庙里，扫描一下就能完美记录下所有细节，真是太酷了吧！而且，未来再复原的时候就方便多了，简直就是时间旅行者的必备良品！3. 参数设置的基本要领3.1 扫描模式的选择好啦，进入正题，咱们得开始调整参数了。

首先，要选择合适的扫描模式。

这里有几个常见的选择：快速模式、高清模式和室内/室外模式。

快速模式适合赶时间的朋友，反正结果也不要求太精细；高清模式呢，就像你的高清电视，细节满满，适合那些喜欢“看得仔细”的人。

室内和室外模式各有千秋，别搞混了哦！在室内扫描时，光线和反射会影响结果，得小心翼翼。

而室外就更要考虑天气情况，风一吹，数据可就飞了！3.2 分辨率与扫描范围接下来，咱们得聊聊分辨率和扫描范围。

这两个参数就像是给你的激光扫描仪穿衣服，得根据需求来选择。

分辨率越高，数据越细致，但扫描速度可能就会慢一些。

而扫描范围就像你拉开窗帘，看得越远，越能看到大千世界。

要是你只想扫描个小房间，范围就没必要设得太大，省电又省时间。

不过，记得适度哦，别像拿着放大镜看蚂蚁，哈哈！4. 实际操作小技巧4.1 数据存储与管理嘿，朋友们，数据存储也很重要！扫描完成后，数据会像一堆小星星，得好好管理。

建议你用外接硬盘，确保数据不丢失。

手持式3D精准扫描仪数据采集系统认证

SCANTECH--RZYZ手持式3D精准扫描仪数据采集系统认证、验证的方法标准一设备参数及工作模式：1.扫描方式：激光线扫描；2.★光源形式：6束十字交叉红色激光线、5束平行蓝色激光线以及1束可以单独工作的红色激光线，共计12束激光线，扫描速度快；3.★三种工作模式：具有六束红色交叉激光标准扫描模式、五束蓝色平行激光超精细扫描模式和单束红色激光深孔死角扫描模式，4.扫描时，物体及设备均可移动，无需固定，不影响扫描精度；5.深孔扫描模式：扫描时可以切换单束激光线来实现深孔及死角的扫描；6.可通过点云密度选择来控制扫描文件的大小，根据细节需求，组合扫描不同的部位；7.扫描速率：最高320,000次测量/秒；8.相机帧率：最高120fps（帧/秒）；9.★分辨率：具备超高细节展示度，最高分辨率可达0.02mm；10.扫描分辨率可以实时调整，既可以在扫描之前设置分辨率，也可以在扫描过程中实时调整扫描分辨率；11.精度：最高0.03mm, 体积精度：0.02毫米+0.08毫米/米；12.输出格式：通用格式 *.stl等。

13.扫描点间距设置0.4㎜，对纹饰的精细扫描点间距设置为0.1㎜14.比对允许误差在0.1~0.2㎜（高或宽在30㎝以下允许偏差0.1㎜，高或宽在30㎝以上允许偏差0.2㎜）二认证：1 对要进行扫描的器物做无序贴点，摆放在工作台。

并用校准板自行校准仪器2 设定点间距0.4㎜，纹饰精细扫描点间距0.1㎜。

3 扫描标记点，对所扫标记点优化并设置背景。

4 对器物进行扫描，要扫描完整，不可修补，并生成工程文件（可修改）、激光点文件、网格文件（比对文件）进行保存。

5 同一器物，再次扫描，两次扫描数据通过比对软件GeomagicStudio比对并创建报告三验证：1 对器物进行扫描，用以录入数据库的数据和验证扫描的数据进行比对验证，通过比对软件Geomagic Studio比对验证。

2 导入数据库认证原始网格文件数据和验证网格文件数据3 将两组数据分别设置为REF和TEST两个文件。

手持式激光3D扫描仪用户指南

最高0.01mm
0.02+0.04mm/m
-
0.02+0.025mm/m
-
350mm
200mm
1kg
138*295*72 mm
最大500*550mm
*.asc,* .stl,* .0bj, *.ply,* .txt等,可定制
USB 3.0
-20-40 ℃
10 -90％
技术规格
ZGScan 717
项目重量尺寸测量速率扫描区域
（注意：中间瞄准框十字与电脑屏幕要横平竖直）
校准说明
n 扫描仪必须指向校准板中心，即圆圈所示的位置，并应将红线（扫描仪的高度和方向）对齐到绿色矩形内。
n 右侧指示条：扫描仪距离标定板的高度，在垂直于校准板的方向上调整不同高度
n 顶部指示条：扫描仪的水平方向倾斜角，手持左右倾斜
p 左侧指示条：扫描仪的竖直方向倾斜角，手持前后倾斜
景深
250mm
100mm
250mm
150mm
输出格式
*.asc,* .stl,* .0bj, *.ply,* .txt等,可定制
传输方式
USB 3.0
工作温度
0-40 ℃
工作湿度（非冷凝）
10 -90％
软件界面
添加配置文件
激活产品：步骤1：点击“设备管理”，弹出设备管理对话框。
步骤2：分别添加相应的 “校准文件” 和“配置文件”。
激光类别
Ⅱ类（人眼安全）
分辨率
0.05mm
0.03mm
0.04mm
0.02mm
精度
最高0.03mm
最高0.03mm
最高0.02mm

ESCAN-3三维扫描仪技术方案

ESCAN-3三维扫描仪技术方案1 公司介绍杭州思看科技有限公司是由海归博士、行业专家、青年科技骨干组成的高科技企业。

公司坐落在浙江杭州的未来科技城内，毗邻阿里巴巴淘宝城，主要从事手持式三维激光扫描仪、激光二维传感器等智能视觉检测设备的开发、研制和销售。

公司研发团队由美国海归博士领衔，依托浙江大学、浙江工业大学雄厚的科研实力，开发出一系列具有自主知识产权的、国内外领先的机电产品，包括手持式激光三维扫描仪、全局摄影测量系统和激光二维传感器等，公司产品已在国内许多大专院校、科研院所、汽车整车及零配件生产厂、大型机械加工企业和造型设计公司使用，深得用户的信赖和好评。

2产品介绍2.1概述ESCAN系列手持式激光三维激光扫描仪是杭州思看科技有限公司自主研发的产品，工作时采用多条线束激光来获取物体表面的三维点云，操作者可以将设备握在手上，可以实时调整仪器与被测物体之间的距离和角度，操作灵活方便简单易学。

在扫描大体积物体时，可以配合全局摄影测量系统，消除累计误差，提高全局扫描的精度。

该扫描仪可以方便携带到工业现场或者生产车间，并根据被扫描物体的大小、形状以及扫描的工况环境进行高效精确的扫描。

2.2 工作原理1)仪器上的两组相机可以分别获得投影到被扫描对象上的激光，该激光随对象形状发生变形，由于这两组相机事先经过准确标定，就可以通过计算获得激光线所投影的线状三维信息；2)仪器根据固定在被检测物体表面的视觉标记点来确定扫描仪在扫描过程中的空间位置，这些空间位置被用于空间位置转换；3)利用第1步获得的线状三维信息和第2步的扫描仪空间相对位置，当扫描仪移动时，不断获取激光所经过位置的三维信息，从而形成连续的三维数据。

2.3产品特点三束平行线激光扫描，扫描速度快；超高性价比，定价远低于市场上同类型手持式激光扫描仪，性能与高端扫描仪类似；被扫描物体可以移动，无需固定；目标点自动定位，不需要额外机械臂或其他跟踪设备；采用千兆网线连接，能支持远距离正常工作；两个高分辨率的图像采集单元及一套激光发射器，扫描更清晰精确；点云无分层，自动生成三维实体图形（三角网格面）；手持任意扫描，随身携带，重量小于一公斤；可内、外扫描，也可在狭窄的空间扫描，如飞机驾驶舱，汽车内部仪表板等无局限。

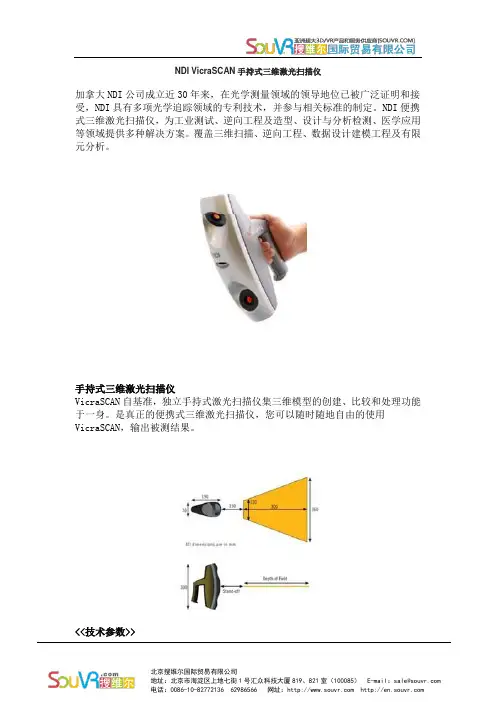

NDI VicraSCAN手持式三维激光扫描仪--说明书(中文版)

NDI VicraSCAN手持式三维激光扫描仪加拿大NDI公司成立近30年来，在光学测量领域的领导地位已被广泛证明和接受，NDI具有多项光学追踪领域的专利技术，并参与相关标准的制定。

NDI便携式三维激光扫描仪，为工业测试、逆向工程及造型、设计与分析检测、医学应用等领域提供多种解决方案。

覆盖三维扫描、逆向工程、数据设计建模工程及有限元分析。

手持式三维激光扫描仪VicraSCAN自基准，独立手持式激光扫描仪集三维模型的创建、比较和处理功能于一身。

是真正的便携式三维激光扫描仪，您可以随时随地自由的使用VicraSCAN，输出被测结果。

<<技术参数>>■尺寸（毫米）：190*70*300■扫描精度：不大于0.04mm■重量（克）：820■扫描速度（点/秒）：14580点/秒■刷新频率：30Hz■扫描密度（点/线）：486点/线■工作距离：150mm■测量深度：300mm■激光宽度（近区）：120mm■激光宽度（远区）：360mm■激光安全等级Ⅱ：人眼安全<<主要特点>>◆高性价比，自基准，独立手持式◆便携式设计，精确、快速，操作简捷◆符合人体工程学设计，启动简单，自重极轻◆独一无二的自我定位技术，无需关节臂、三坐标测量机或其他任何跟踪定位装置，确保随时随开始扫描测量，安装过程瞬间完成，被测工件表面安放目标靶后可迅速开始测量。

◆扫描同时，自动完成数据点云到三维模型的处理过程◆软件实时显示三维数据扫描图像◆生成标准格式文件，支持第三方软件导入◆即插即用系统，一根电缆联机工作◆ USB数据传输端口，多种软件接口可选◆高分辨率CCD，自动校准传感器<<应用领域>>◆工业领域：三维数据建模快速再现，复制，恢复工件包括扫描模型进行实物设计，仿形与工件检测，大型复杂装配过程指引。

◆文物保护和化石研究：艺术品或文物数字化建档，创建三维数字模型，破坏情况评估，文物的原（逆向工程/古迹的修补保护），可视化全景复原、古迹三维再现及分析化石的扫描◆多媒体行业：3D扫描现有物体，建立3D实体模型和动画虚拟环境，可视化多媒体应用，局部描进行现实优化设计或通过扫描缩小比例模型进行动漫设计。

手持式三维扫描仪

手持式三维激光扫描仪手持式三维扫描仪(3D scanner) 是一种科学仪器，用来侦测并分析现实世界中物体或环境的形状（几何构造）与外观数据（如颜色、表面反照率等性质）。

搜集到的数据常被用来进行三维重建计算，在虚拟世界中创建实际物体的数字模型。

这些模型具有相当广泛的用途，举凡工业设计、瑕疵检测、逆向工程、机器人导引、地貌测量、医学信息、生物信息、刑事鉴定、数字文物典藏、电影制片、游戏创作素材等等都可见其应用。

●参数配置○详细参数型号：EXAscan（高精度型）重量： 1.25（KG）分辨率：0.1毫米(0.004英寸)测量精度：最高0.040 mm外形尺寸：172 x 260 x 216mm十字线：双激光线300X300mm测量范围：无局限，内外均可测量速率：25,000 次测量/秒，约50000点/秒激光安全等级：二类(对视力无害)输出格式：.dae, .fbx, .ma, .obj, .ply, .stl, .txt, .wrl, .x3d, .x3dz, .zpr用途：逆向工程、外观造型与设计、检测、FEA/CFD、原型法○标准配置(手提箱内)1、校准板2、人体工程学支架3、FireWire数据线4、PCMCIA连接卡5、电源6、定位目标点○兼容软件激光扫描仪与以下CAD/后处理软件配合使用，可产生极佳性能:CATIA V5：适用于CATIA V5的扫描模块Geomagic：激光扫描仪拥有与STUDIO及QUALIFY相兼容Polyworks：可与Innovmetric的IMEdit和IMlnspect模块相兼容的插件PRELUDE V5 Inspect：可从Formi订购的用于此软件的插件●优点- 高分辨率：检测每个细节并提供极高的分辨率。

- 极高精度：提供无可比拟的高精度，生成精密的3D物体图像。

- 真正自动多分辨率：新型批量三角化处理装置(Decimate Triangles slider)可在需要时保持更高分辨率，同时在平面上保持更大的三角网格，从而生成更小的STL文件格式。

设备一手持式三维扫描仪

ቤተ መጻሕፍቲ ባይዱ
2.6 扫描过程中，可自由选择删除标志点 *2.7 针对不同扫描分辨率，用户可以在软件中自主选择不同构网方式。 * 2.8 配备相应的功能模块或软件，能够一次性读取 3 个不同扫描姿势的 stl 格式数据；能够自动识别三维图像中粘贴在人体上的标志点，允许操作员手工调整所识别的标志点位置，能够按照调整后的标志点位置和测量定义自动计算尺寸；软件可自动和输出的测量项列表及其应预设定义见附件。测量结果可导出为 csv 格式。允许对测量结果（含标记点的识别位置）进行修改调整，允许在三维图像上增加三维标记点并增加测量项。具备交互式测量功能，包括可以手工测量三维图像上点到指定平面的距离、手工测量三维图像上任意两点间的直线距离、可在三维图像上任意截取水平截面并计算截面曲线的弧长或围长。为了便于用户使用，应提供不少于 5 个独立的安装许可。
技术指标
且具有定位目标点优化功能 8. 为保证扫描数据获取、传输速率，必须使用 USB3.0 接口。 9. 操作温度: 0-40℃；湿度范围: 10-90% 2.三维扫描软件 2.1 扫描软件具备激光快门自动调节功能，扫描设备传感器可根据被测物表面材质和颜色自动调节激光快门，识别最优参数 2.2 扫描仪须具有控制模式按钮，可以实现视图操作模式与快门调整模式之间的切换。无需通过计算机键盘/鼠标操作即可完成对扫描软件相关模式进行调整。包括视图缩放功能、快门调整功能等。 2.3 具有自动装配功能，先进行整体标志点扫描，然后对各部分单独扫描，扫描各部分结果可以自动完成拼接。 *2.4 可自由选择是否自动填补标志点 2.5 后处理完成后可更改扫描数据的分辨率
设备三：红外运动测量分析系统
设备名称功能红外运动测量分析系统可以自动追踪分析反光标记点的轨迹，用于测量老龄人肢体的活动范围、步态分析、行走的稳定性，可以测量被试对象的速度、加速度等生物力学指标。红外运动测量镜头 8 支，运动分析软件 1 套（不需要密码狗、无安装数量限制或安装授权不少于 50 个）。 1、红外镜头技术指标： 1.1 CMOS 红外镜头分辨率不小于 2048*2048。 # 1.2 同一镜头既可以通过红外光采集粘贴在人体的标记点的运动轨迹，也可以通过视频功能采集人体运动过程中的影像。镜头内置显示器，可独立显示镜头标号、标记数量、标记密度及标记质量等信息，提供镜头图片证明。 * 1.3 镜头同时支持用主动发光标记球和被动反光标记球采集运动轨迹，主动发光球尺寸不大于 16×11mm, 重量不超过 3g, 频率范围 1 至 500fps 可调，最大测试距离≥25 米，充电完全后使用时间≥4.5h，提供原厂主动发光球技术证明材料。 1.4 被动反光标记球与采集系统间无引线，不发热，无辐射。 1.5 红外镜头在不低于 2048×2048 分辨率下，全视野动捕模式的拍摄速度≥180 fps。 # 1.6 红外镜头在不低于 1024×1024 分辨率下，全视野动捕模式的拍摄速度≥360 fps。 1.7 所有红外镜头在分辨率不低于 2048*2048 条件下，视频采集帧率不小于 25fps。技术指标 1.8 红外镜头最大拍摄速度≥10,000 fps；镜头采样频率 10,000Hz； # 1.9 红外镜头连接采用串联方式，线缆采用不需要转接器，便于实验室线缆布置，外出携带（提供串联方式连接证明）。 1.10 红外镜头采集的视频影像须兼容红外模式下采集的标记点轨迹，并可实时叠加呈现，视频与三维重叠画面需要提供软件截图证明。 1.11 镜头型号无限制，后期升级后原有镜头可继续使用。 # 1.12 支持 iphone、ipod 等苹果终端及 Android 系统对镜头进行遥控调节、启动和停止测试等操作。 # 1.13 镜头可在户外使用，具有主动滤波功能，抗干扰性强，电子文档中提供户外测试视频证明。 1.14 线缆集成数据和电源传输功能。 # 1.15 单个电源可以为 5 个镜头同时供电，不需要采集盒、Hub、Lock+、Switch 等额外装置。 1.16 镜头具有 Power、Data、Sync in/out & trigger 接口。

KSCAN-Magic手持式3D扫描仪产品手册说明书

Industrial 3D Measurement Solution KSCAN-Magic Composite 3D ScannerHandheld 3D ScannerCONTENT1. Company Introduction (1)2. Product Introduction (2)2.1 Overview (2)2.2 Operation Principles (2)2.3 Features (2)2.4 Parameter (4)2.5 Applications (5)3. Configuration (6)4 Customer Support (7)4.1 Training (7)4.2 Maintenance (7)5. Application Cases (7)KSCAN Magic 3D Scanner Technical Proposal1. Company IntroductionSCANTECH (HANGZHOU) CO., LTD is a high-tech enterprise specialized in developing, manufacturing and selling of intelligent visual inspection equipment. As one of the most professional 3D digital equipment suppliers, ScanTech has been granted and assigned numbers of technological patents.R&D team developed series of 3D digital equipment with self-owned intellectual properties such as composite 3D scanner, handheld 3D laser scanner, global 3D scanner, color 3D scanner, tracking 3D scanner and global photogrammetry system.2. Product Introduction2.1 OverviewKSCAN-Magic series composite 3D scanner open up the first introduction of infrared laser + blue laser technology with five standard working modes: global initiative infrared laser large area scanning, blue laser crosses fast scanning, blue parallel laser fine scanning, single blue laser deep hole scanning, built-in photogrammetry system. KSCAN-Magic series have a revolutionary breakthrough in performance. Its unparalleled scanning speed, accuracy, detail, scanning area, and depth of field greatly optimize the 3D measurement workflows and accelerate the product time-to-market. To obtain data on hard-to-reach or complex surfaces, KSCAN-Magic series can be equipped with portable CMM K-Probe, providing a comprehensive 3D digital solution for precision measurement.2.2 Operation Principles1) Two sets of cameras in scanner can respectively obtain the projection laser from the object. The laser will deform when scanner moving on the object surface, then we can calculate the linear 3D information from the laser as the distance between two cameras is accurately calibrated in advance.2) Scanner identifies the spatial position according to the visual markers on the object surface when scanning, which is used for spatial position conversion.3) The 3D position information where the laser goes through can be acquired by utilizing the linear 3D information and relative spatial position when scanner moves, thus form the continuous 3D information.2.3 FeaturesInnovative Infrared Laser- Global innovative infrared laser scanning technology- Scanning area reaches 1440 mm × 860 mmEffortless Efficiency- 41 laser lines; 1,350,000 measurements/s- Various scanning modes, greatly improving working efficiencyExtreme-clear Details- Accurately obtain complete data on the surface of complex objects under hyperfine scanning mode- Easily capturing every detail with resolution of 0.010 mmSingle Laser Line Scanning- Precisely and quickly captures 3D data of deep holes and dead angle positions Metrology-grade NDT Measuring- 0.020 mm of scanning accuracy and 0.03 mm/m of volume accuracy- Deliver ultra-high precision NDT for the aerospace industry.No Fear of Harshness- Super-high work adaptability in harsh environment- Realistically restores the precise 3D data of reflective and black surface Personalized Adjustment- Due to 925 mm depth of field, users can freely adjust the working distance based on the performance of details, efficiency and scanning area2.4 ParameterChart 1 KSCAN-Magic Technical ParameterType KSCAN-MagicScan modeUltra-fast scanning 11 blue laser crossesHyperfine scanning 7 blue parallel laser linesLarge area scanning 11 parallel infrared laser linesDeep hole scanning 1 extra blue laser line Laser lines in total 41 Accuracy 0.020 mm Scanning rate 1,350,000 measurements/s Scanning area 1440 mm × 860 mmPhotogrammetrysystemStandard configuration Built-in Scanning area 3760 mm × 3150 mmDepth of field 2500 mm Laser class CLASS Ⅱ (eye-safe) Resolution 0.010 mmVolume accuracyWork alone Up to 0.010 mm + 0.030 mm/m Work with 1m reference bar Up to 0.010 mm + 0.020 mm/mWork with MSCAN-L15 Up to 0.010 mm + 0.015 mm/m Stand-off distance 300 mmDepth of field 925 mmsPortable CMM K-ProbeOptional Support Single point repeatability 0.030 mm Tracking frequency 60 hzIntelligent edge inspection moduleOptional Support Edge accuracy 0.030 mmPipe inspection moduleOptional SupportOutput formats YBC / LRA / compensation value Output formats.stl, .ply, .obj, .igs, .stp, .wrl, .xyz, .dae, .fbx, .ma, .asc orcustomizedOperating temperature range -10~40°C Interface mode USB 3.0PatentsCN204902790U, CN206905709U, CN107202554, CN204902785U, CN106403845, WO2018049843, CN106500627, WO2018072434, CN106500628 , WO2018072433, CN206132003U, CN104501740，US10309770B22.5 ApplicationsAutomobile manufacturing AerospacePower generationMold manufacturingCasting inspectionConstruction machinery Design inspectionArchitecture sculptureAcademic research3. ConfigurationScanTech has the capacity of producing KSCAN-Magic series nearly 300 ~ 400 sets and adequate accessories per year, which can deal with emergency circumstances.Chart 2 KSCAN-Magic Standard ConfigurationComponent Quantity3D scanner 1 Calibration target1 Cable 1 Power adapter 1 12mm reflective markers 1000 6mm reflective markers 4000 3mm reflective markers1000 Coding point168 USB 1 Encryption lock 1 Waterproof case 1 ScanViewer software 14 Customer Support4.1 TrainingOur goal is to develop skills by providing flexible training according to participants’ level of knowledge.To ensure training effect and consistency, our professional trainers combine training plans with other tools to clearly explain training objectives, introduce the theory, guide hands-on experience and evaluate trainees.4.2 MaintenanceScanTech offers efficient service and support to ensure satisfactory solution.We promise a one-year warranty after sale. Taking advantage of worry-free maintenance and repair coverage for all of your hardware and software, we will have a plan suited to your needs while your device is under warranty.5. Application CasesHandheld 3D Scanner9 / 7。

手持式三维扫描仪特征扫描实验

1.扫描仪参数型号：EinScan Pro EP 支持的扫描模式：固定式全自动扫描（精度0.02mm），手持快速扫描（精度0.1mm），手持精细扫描（精度0.05mm）。
2. 标定
扫描仪初次使用，或长时间放置，或者在扫描过程中数据质量不完整时，需要进行标定。标定时要注意：保持标定板干净无划痕；确保使用设备对应的标定板进行标定。（1）在导航条上选择标定，若首次打开软件则会自动进入标定界面。（2）采集。采集开始，LED 灯闪烁，投影投十字。由上而下或者由下而上移动扫描仪，直到距离指示条全部填充完绿色，则此位置图片采集完成，一组采集完成后，软件会蜂鸣提示。在采集过程中提示“距离太近”，则需要将扫描仪往上提；提示“距离太远”时，需要向下移动扫描仪。 ⚠ 注意：距离指示条绿色打勾代表此位置图片已采集，蓝色代表当前位置；上下移动扫描仪过程中，扫描仪十字尽量不要偏离出白色方格区域；在标定过程中，扫描仪始终与放置标定板的平面垂直，标定采集过程中不要移动标定板。（3）五个位置采集完成，软件会自动进行标定计算，显示“标定成功”。（4）白平衡标定。
3. 固定模式特征扫描
（1）新建工程-选择“非纹理扫描”。（2）开始扫描前确认扫描距离合适，投影出十字在扫不会移动。（3）调整亮度。拖动亮度调节按钮调节相机亮度，直至界面左侧的左右相机视口的亮度能清晰查看到物体，在亮度视口中十字图案清晰。扫描亮暗相机的物体可使用多曝光，但扫描时间会加长。（4）根据物体特征扫描，不需要贴标志点，但是黑色或反光的物体需要喷涂显像剂。扫描完成后，数据会自动保存到工程文件中。（5）单片编辑。单片扫描结束后可编辑数据。SHIFT+左键：对多余部分数据进行选择，选中数据呈红色显示。Ctrl+左键：对已选中的数据进行部分撤销选择。（6）反面扫描。将产品反过来，单击扫描按钮进行特征扫描。两个面之间至少能有三分之一的公共部分，可以自动拼接，否则，需要选择两组点云进行手动拼接。（7）保存数据。

天远三维扫描仪OKIO-5M参数配置

天远三维数据处理系统报价资料一. 设备参数1、照相式三维光学扫描OKIO-5M1.1.设备类型：照相式三维光学扫描OKIO-5M (工业级)单面测量范围：400×300 mm2至200×150 mm2至100×75 mm2可调*测量精度：0.015mm～0.008mm～0.005mm；平均采样点距：0.13mm～0.07mm～0.04mm1.2.三维光学扫描系统1.3三维光学扫描系统配置与功能要求(1)数据采集传感器：原装进口，高速、高精密工业级相机5,000,000像素* (2)光栅发生装置：蓝光高速数字型，非普通投影仪(3)便携式三角架，云台各一个* (4)计算机系统：支持windows 7，64位操作系统，支持内存16G以上* (5)扫描速度：高速扫描、单幅测量时间≤1.5秒* (6)光栅输出：内置光栅、USB3.0接口控制、光栅无需双显卡设置输出(7)拼接方式：系统整合“一键式”全自动标志点拼接模块(8)全局误差控制方式：系统整合GREC全局误差控制模块* (9)支持高速蓝牙光笔* (10)激光点对中，方便工作距离调节* (11)附带红外遥控器操作* (12)测量头控制高度集成，设备只需一根高速USB3.0线传输数据* (13)采用蓝光光栅机，对外界环境光的干扰降到最低1.4三维光学扫描系统软件功能要求* 自动拼接模块(1)功能强大的中文扫描软件中整合“一键式”标志点全自动拼接模块，不需要使用外部软件进行数据拼接(2)系统精度实时检测功能，每次扫描拼接后自动报告拼接质量的好坏，并可实时查看对应的标志点精度(3)系统软件整合GREC全局误差控制模块，可对拼接后的误差进行全局控制(4)特征拼接，可利用物体的特征不贴标志点进行拼接点云处理模块(1)扫描数据后，可进行点云噪声处理及修剪(2)基于曲率的点云精简功能(3)自动生成三角面* 对齐及检测模块(1)特征拟合功能，如平面，圆，圆柱，球等(2)利用特征的坐标变换功能(3)平面度、圆柱度、球度检测功能数据输入输出导出结果为ASC，STL，OBJ，OKO等格式数据输出接口广泛,测量结果可与CA TIA、Geomagic Studio、Imageware等逆向工程软件自由交换数据其它* 生产企业须通过双软认证，拥有国家级发明专利，拥有CE、FCC认证，并通过高新技术企业认定。

结构光手持式三维扫描仪标准

结构光手持式三维扫描仪标准
结构光手持式三维扫描仪的标准包括以下几个方面：
1. 技术要求：结构光手持式三维扫描仪应满足一定的技术要求，包括扫描精度、稳定性、抗干扰能力等方面。

此外，还需要保证扫描数据的准确性和完整性。

2. 试验方法：对结构光手持式三维扫描仪进行试验，包括对各个性能指标进行测试和评估，以确保其性能和精度符合要求。

3. 质量评定程序：对结构光手持式三维扫描仪的质量进行评定，包括对其性能指标、可靠性、稳定性等方面的评估。

4. 操作规范：制定结构光手持式三维扫描仪的操作规范，包括使用方法、注意事项、维护保养等方面的规定。

具体标准可以参考行业标准S1/T 《结构光手持式三维扫描仪》，该标准规定了结构光手持式三维扫描仪的技术要求、试验方法、质量评定程序以及标志、包装、运输、贮存流程的操作规范。

此外，还需要参考相关国家和行业标准，以确保结构光手持式三维扫描仪符合相关标准和规定。

HandySCAN 3D 移动式高精度 3D 扫描仪说明书

THE TRULY PORTABLE METROLOGY-GRADE3D SCANNERSThe HandySCAN 3D TM handheld scanners of new &UHDIRUP·V ÁThe easiest 3D scanning experience,generating fast and reliablemeasurements.The most accurate scanning and probing solutions, whether in a lab oron the shop floor.The truly portable metrology-grade 3D scanners delivering highly accuratemeasurements.CREAFORM 3D SCANNERSACCURACY. PORTABILITY. SIMPLICITY.THE HANDYSCAN 3D SCANNERS : YOUR BEST ALLY AT ALL STAGESOF YOUR PRODUCT LIFECYCLE MANAGEMENT–C–M–M–C–M– S–I ntegration of prototypePRGLÀFDWLRQV LQWR &$' À OH – Form study, proof-of-concept prototypes–ErgonomyprototypesTesting, simulation and analysis–3D scan-to-CAD–R everse engineering (extracting design-intent) –P ackaging design–R apid prototyping/Manufacturing – ,QWHJUDWLRQ RI SURWRW\SH PRGLÀ FDWLRQV LQWR &$' À OH –P rototype inspection– F inite element analysis (FEA) –I nterference analysis – D eformation, geometry analysis Tooling design Assembly/Production Quality control– R À [WXUHV MLJV DQG SDWWHUQV – 8SGDWH RI &$' À OH WR UHÁ HFW DV EXLOW tooling measurements–T ooling validation/Inspection–V irtual assembly – T ool/Robot path programming – P art assessment before machining – F irst article inspection (FAI)–P art-to-CAD inspection – S upplier quality inspectionDocumentationMaintenance, repair andoverhaul (MRO)Replacement/Recycling– A s-built documentation of parts/Tooling – M systems, serious gaming –D igital archiving– W ear and tear analysis – &XVWRP UHSDLUV 0RGLÀ FDWLRQ – A s-built documentation of parts/Tooling before maintenance – R everse engineering for developing replacement/Restoration parts – P lanning of complex assemblies disassembly/DismantlingOTHER APPLICATIONSC R E A F O R M 3D S C A N N I N GALL OF THE CREAFORM PORTABLE 3D SCANNERS FEATURE INNOVATIVE AND EXCLUSIVE TECHNOLOGIES:TRUaccuracy TMACCURATE MEASUREMENTS IN REAL LIFE OPERATING CONDITIONSTRUportability TM 3D SCANNING WHERE YOU NEED TO GO TRUsimplicity TMOVERLY SIMPLE 3D SCANNING PROCESSAUTOMATIC MESH OUTPUT: READY-TO-USE FILES, RIGHT AS YOUCOMPLETE ACQUISITION.QUICK WORKFLOW INTEGRATION: USABLE SCAN FILES TO BEIMPORTED INTO RE/CAD SOFTWARE WITHOUT POST-PROCESSING.REAL-TIME VISUALIZATION: LOOK AT THE COMPUTER SCREENTO SEE WHAT YOU ARE DOING AND WHAT IS LEFT TO BE DONE.ON-THE-GO SCANNING: TAKE IT FROM PLACE TO PLACE ORUSE IT IN-HOUSE OR ON SITE.LIGHTWEIGHT AND SMALL: WEIGHTS 0.85 kg (1.9 lb.), CANREACH CONFINED AREAS. FITS INTO A CARRY-ON.QUICK SET-UP: UP AND RUNNING IN LESS THAN 2 MINUTES.NO RIGID SETUP REQUIRED: THE PARTAND SCANNER CAN BE MOVED FREELY DURING SCANNING.SELF-POSITIONING: ITUSES TRIANGULATION ON OPTICAL REFLECTORS TO DETERMINE ITS RELATIVE POSITION TO THE PART.STAND-ALONE DEVICE: NO EXTERNAL POSITIONING SYSTEM, NOARMS, NO TRIPOD OR FIXTURE.FASTEST 3D SCANNER ON THE MARKET: 25 TIMES FASTER THANTHE PREVIOUS GENERATION.HIGHEST MEASUREMENT RATE AMONG ALL LASER SCANNERS:480,000 MEASURES/SVERSATILE: VIRTUALLYLIMITLESS 3D SCANNING – NO MATTER THE PART SIZE, COMPLEXITY, MATERIAL OR COLOR.USER-FRIENDLY: VERYSHORT LEARNING CURVE, REGARDLESS OF THE USER’S EXPERIENCE LEVEL.METROLOGY-GRADE MEASUREMENTS:ACCURACY OF UP TO 0.030 mm (0.0012 in.), RESOLUTION OF UP TO 0.050 mm (0.002 in.), HIGH REPEATABILITY AND TRACEABLE CERTIFICATE.–U ser-friendly interface: VXelementswas designed to simplify the wholescanning process to its essential core,through a powerful and simple process;–S urface optimization algorithm: avoidsthe creation of multiple scan layers andensures a more accurate mesh withoutany post-treatment;–D irect mesh output: an optimized meshcan be exported in all standard formats,right as you complete acquisition. Nocomplicated alignment or point cloudprocessing needed;–N o limitation to the scan resolution:you simply need to input a resolutionvalue, independent from the size ofWKH VFDQQHG REMHFW 5HVROXWLRQ FDQ EHchanged at any time before/after thescan;–R eal-time visualization: the user canYLHZ WKH ' VXUIDFH DV WKH REMHFW LV EHLQJscanned;–S can results enhancement: KROH À OOLQJVPDUW GHFLPDWLRQ ERXQGDU\ À OWHUV HWF VXELEMENTS TM : CREAFORM’S3D SOFTWARE PLATFORMHHW RI 'HOHPHQWV DQG WRROV LQWR D XVHU IULHQGO\ VLPSOLÀ HG DQG VOHHN ZRUNLQJ environment. Its real-time visualization provides a simple, enjoyable scanning experience.$Q RSWLPL]HG VFDQ À OH LV DXWRPDWLFDOO\ FUHDWHG DQG DYDLODEOH XSRQ completion of the data acquisition step, which contributes to greatly shorten your part inspection or design process.EXTEND THE POWER OF YOUR HANDYSCAN 3D SCANNERACCESSORIESCREAFORMCUSTOMER SERVICEWhen you purchase a Creaform 3Dmeasurement solution, you can rely on the CreaCare TM customer service program. We find it important to help you simplify your work, increase your efficiency and make the most out of your Creaform device.You want to make sure to start things right? For a small fee, you can ask that a qualified expert comes over to your business place to help you get started with your system, and to train your staff on your specific applications.Of course, we offer you readily available, multilingual technical support on all continents, ensured by knowledgeable, proactive and committed product specialists.To protect your investment further and keep you on the technological edge, you can also subscribe to a CreaCare Maintenance Plan, offered in various protection packages. Depending on the package selected, you could get instant downloading access to each new release of our proprietary data acquisition software or get a free loaner unit while your device gets serviced, for instance.CREAFORMMETROLOGY AND 3D ENGINEERING SERVICESConvinced of the quality and possibilities of the Creaform technologies, but not quite yet ready to commit and buy? Know thatCreaform offers a wide range of metrology and 3D engineering services. Our experts have earned a worldwide reputation foreffectiveness and professionalism. Whether you need their help to perform 3D scanning, quality control, reverse engineering, FEA/CFD simulations, product and tooldevelopment or training services, you can count on their commitment to meet your requirements with responsiveness and adaptability.Authorized DistributorHandySCAN 3D, HandySCAN 300, HandySCAN 700, Go!SCAN 3D, MetraSCAN 3D, TRUaccuracy, TRUportability, TRUsimplicity , VXelements, MaxSHOT 3D, VXmodel, VXremote, CreaCare and their respective logo are trademarks of Creaform Inc. © Creaform inc. 2015. All rights reserved. V2TECHNICAL SPECIFICATIONSHandySCAN 300TMHandySCAN 700TMWEIGHT 0.85 kg (1.9 lb.)DIMENSIONS77 x 122 x 294 mm (3.0 x 4.8 x 11.6 in.)MEASUREMENT RATE205,000 measurements/s480,000 measurements/sSCANNING AREA 225 x 250 mm (8.8 x 9.8 in.)275 x 250 mm (10.8 x 9.8 in.)LIGHT SOURCE 3 laser crosses7 laser crosses (+1 extra line)LASER CLASS 2M (eye-safe)RESOLUTION 0.100 mm (0.0039 in.)0.050 mm (0.0020 in.)ACCURACYUp to 0.040 mm (0.0016 in.)Up to 0.030 mm (0.0012 in.)VOLUMETRIC ACCURACY*0.020 mm + 0.100 mm/m (0.0008 in. + 0.0012 in./ft)0.020 mm + 0.060 mm/m (0.0008 in. + 0.0007 in./ft)VOLUMETRIC ACCURACY (WITH MAXSHOT 3D)*0.020 mm + 0.025 mm/m (0.0008 in. + 0.0003 in./ft)STAND-OFF DISTANCE300 mm (11.8 in.)DEPTH OF FIELD250 mm (9.8 in.)PART SIZE RANGE (RECOMMENDED)0.1 – 4 m (0.3 – 13 ft)SOFTWAREVXelementsOUTPUT FORMATS .dae, .fbx, .ma, .obj, .ply, .stl, .txt, .wrl, .x3d, .x3dz, .zprCOMPATIBLE SOFTWARE 3D Systems (Geomagic® Solutions), InnovMetric Software (PolyWorks), Dassault Systèmes (CATIA V5 and SolidWorks), PTC (Pro/ENGINEER), Siemens (NX andSolid Edge), Autodesk (Inventor, Alias, 3ds Max, Maya, Softimage).CONNECTION STANDARD1 X USB 3.0OPERATING TEMPERATURE RANGE5-40 °C (41-104 °F)OPERATING HUMIDITY RANGE (NON-CONDENSING)10-90%%DVHG RQ WKH ,62 VWDQGDUG YROXPHWULF DFFXUDF\ LV GHÀQHG DV D VL]H GHSHQGHQW YDOXH&UHDIRUP LQF +HDG 2IÀFH5825 rue St. GeorgesLévis, Québec G6V 4L2 Canada Tel.: 1.418.833.4446Fax: 1.418.833.9588*******************|Creaform U.S.A. Inc.1590 Corporate DriveCosta Mesa CA 92626 USATel.: 1.855.939.4446 | Fax: 1.418.833.9588。

Hanyscan 700 手持式三维激光扫描仪

态扫描，扫描时工件可以随时移动，翻转，方便实现内外扫描，正反面扫描，扫描时无需稳定安装工件，适合于在震动强烈的环境中工作，扫描精度不受影响。安装方便：即插即用的系统. 快速安装及使用，安装时间在一分钟之内. 系统简单高效：高分辨率的 CCD 系统, 2 个 CCD 及 3 个激光发射器，能够发射 6 条十字激光，所以整个系统简单，高效。点云质量好：点云无分层, 自动生成三维实体图形(三角网格面). 扫描速度快：十字交叉激光束，激光线范围达到 225*250mm，是激光扫描中激光束最多最长的扫描仪，扫描速度快.
景深：可达 250mm （自动）
分辨率：0.05mm
扫描范围：无局限，大小,内外均可
建议操作温度: 0-40 °C
建议环境湿度: 10-95%（非压缩）
标准供电系统: 100 – 240 VAC, 50/60 Hz
输出格式: dae, .fbx, .ma, .obj, .ply, .stl, .txt, .wrl, .x3d, .x3dz, .zp
软件： VXelements
输出格式： .dae, .fbx, .ma, .obj, .ply, .stl, .txt, .wrl, .x3d, .x3dz, .zpr
兼容软件： 3D Systems (Geomagic® Solutions)、 InnovMetric Software (PolyWorks)、 Dassault Systèmes （CATIA V5 和 SolidWorks）、 PTC (Pro/ENGINEER)、 Siemens （NX 和 Solid Edge）、 Autodesk （Inventor、 Alias、 3ds Max、 Maya、 Softimage）。
