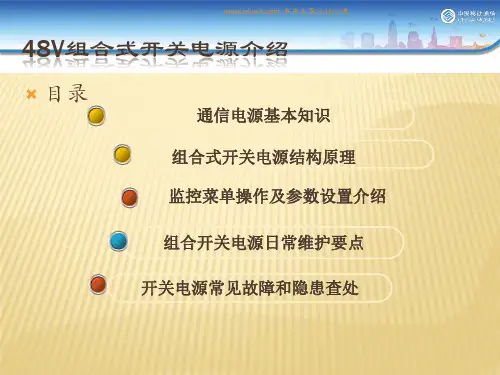

48v组合开关电源原理及维护知识

组合式开关电源结构组成和原理 牛牛文档分享组合式开关电源系统框图
原理
整原理
监控管理单元 由交、直流检测、蓄电池充放电管理、直流低 压保护监控、系统各单元参数配置、运行管控、 显示及通信I/O接口等组成。功能:监视整个 电源系统的运行,根据设定参数管控整流器及 LVD的运行。一旦发生影响系统性能的故障或 超过设定参数门限值,便触发告警器;通过其 智原理
48V/50A 整流模块主要特性 交流输入:
1) 输入电压:220Vac (单相)
176Vac ~ 275Vac(满载)
90Vac ~ 175Vac(50%负载)
(2) 输入电流
: 19Amax (额定输入)
(3) 频率: 45Hz~65Hz
(4) 功率因数
: > 0.99(满载,额定输入)
(5) 效率: ≥ 90.5% (额定输入)
(6) 保护: 熔丝 (30A)
(7) 启动冲击电流 : < 21A (满载,额定输入,冷启动)
✓ 直流输出: (a) 电压: 标称电压:标称电压-48Vdc, 浮充电压:浮充电压为-42Vdc~-58Vdc(可调),出厂设在 –54.0V; 均充电压:均充电压值可配合现场应用特性的需要,依蓄电池制造 厂家建议的均充电压值设定;一般设定值如下: 均充电压为-50Vdc~-61Vdc(可调),出厂设在 -56.4Vdc; (b) 电流:单一整流模块输出容量为-54V时为50A (室外型原理
交流配电单元功能框图
RPS 隔离开关
-48V高频开关电源

深圳市普顿电力设备有限公司48V直流通信电源(直流变换器-通信电源-高频开关电源)(通信机房基站移动通信专用)使用手册一:普顿整流模块简介(一)整流模块的工作原理整流模块的原理框图如图5-1所示,EMI电路有两个功能:1)防止市电电网由于负载的开关及闪电造成的尖峰对整流模块造成的危害;2)阻止整流模块内高频开关产生的干扰电压及电流反灌给电网。
图5-1 普顿-4830-2U整流模块工作原理框图整流模块变换电路为双正激拓扑结构,开关管同时导通,不存在桥式拓扑中桥臂直通的危险;变压器也不存在因偏磁而造成饱和的危险;从拓扑结构上保证了模块的可靠性。
双路互补倍频的双正激拓扑,使整流模块工作频率高达160kHz。
本模块的设计采用了高频脉宽调制技术,低差自主均流技术,以及高可靠快速保护技术。
低差自主均流控制单元确保模块并联运行时实现模块间自动均流,从轻载(5%负载)到额定负载,模块间最大电流误差<2A。
高可靠快速保护以及专门设计的短路回收特性,确保模块长期短路也不会损坏,完善的保护功能保证了系统与模块安全可靠运行。
该模块具有150V AC~300V AC的电压输入范围。
为确保模块安全可靠地工作,设计了二级限流功能,当电网电压在176V AC±5V以下时,电源模块自动进入限流工作区间,最大输出电流为15A;当电网电压在176V AC 5V 到300V AC之间时,模块额定工作电流为30A。
整流模块采用了输入、输出滤波电路及屏蔽结构,使模块具有电磁兼容性,各项杂音指标均优于部颁标准。
模块结构以及内部元器件布局,考虑了各种安全规范,使模块具有较高的安全性。
二:普顿整流模块外形结构图5-2A型机箱机械尺寸图图5-3B型机箱机械尺寸图三:普顿整流模块性能指标1.环境条件工作温度:-5 ~+40℃储存温度:-40 ~+70℃相对湿度:≤90%(40±2℃)大气压力:70~106kPa2.交流输入单相输入额定电压:220V电压变化范围:150V~300V电网频率范围:45~65Hz3.直流输出均充电压:56.4V(手动可调)浮充电压:53.5V(手动可调)额定电流:电网电压大于176VAC±5V 时,30A电网电压小于176VAC±5V 时,15A电压可调范围:42V~58V4.输出杂音电话衡重杂音:≤2mV宽频杂音:≤20mV(3.4kHz-150kHz)≤20mV(150kHz-30MHz)离散频率杂音:3.4~150kHz时小于5mV150~200kHz时小于3mV200~500kHz时小于2mV0.5~30MHz时小于1mV峰-峰值杂音:≤200mV(20MHz带宽范围内)5.稳压精度电压调整率:≤±0.1%负载调整率:≤±0.2%稳压精度:≤±0.3%6.工作效率效率≥88%7.动态负载响应:使负载电流以额定值的25%~50%之内和50%~75%之内阶跃变化时,负载效应恢复时间200μS,超调±0.6%8.安全保护功能1) 输入过压保护点为305±5VAC,可自动恢复工作。
48V整流器配置与直流系统设置

-48V整流器配置与直流系统设置摘要就-48V开关电源的整流器配置、蓄电池放电终止电压、直流供电系统设置方案以及电力设备布置等事宜,阐明了观点。
关键词整流器直流供电系统蓄电池放电终止电压0 引言伴随着改革开放,我国的通信业迅速发展。
为了打破通信行业的垄断,国家实行了一系列的改革措施,重新组建了中国电信集团、中国移动集团、中国网通集团、中国联通、中国卫星通信集团、铁道通信信息公司等6大通信集团。
各通信运营商都十分重视网络建设,不断扩大网络规模,完善其功能。
而通信网络心脏的电源,对保障通信网络安全可靠运行起着至关重要的作用。
下面将着重论述-48V整流器配置与直流系统设置。
1 电源系统组成电源系统组成方框示意图如图1所示。
交换局交流供电系统由专用变压器、市电油机转换屏、交流配电屏以及备用发电机组组成。
移动油机可提供应急用电。
直流供电系统由整流设备、蓄电池组和直流配电设备组成。
直流供电系统向通信设备提供直流电源。
交流不间断电源设备(UPS)由AC/DC整流器、DC/AC逆变器、控制电路、蓄电池、静态开关、旁路开关等组成,对通信设备及其附属设备提供不间断交流电源。
2 -48V整流器配置2.1 通信设备耗电量作为设计人员,希望设备供应商提供的耗电量准确可靠,以便设计出合理的供电系统。
笔者曾就此事与多家知名通信设备制造商的技术人员进行探讨,对方解释,他们提供的耗电量有实验依据,是公司总部提供的数据。
他们也承认提供的耗电量非设备长期运行数据,但他们只能提供设备最大耗电量。
通信设备供应商提供的数据,设计者可以参考,毕竟那是有实验依据的。
设备的最大耗电量一般是指某机柜满配置、工作在较恶劣环境时的数值。
如朗讯交换设备机柜中的风扇,其功耗占整个机柜耗电量的百分比是较大的,风扇在机柜未满配置与满配置时的转速是不一样的。
转速不同,耗电量当然有差别。
如果要求设备制造商提供风扇在不同转速下的耗电量,是不现实的。
再如,S1240程控交换设备的适宜工作温度为15~25℃、湿度为30%~70%。

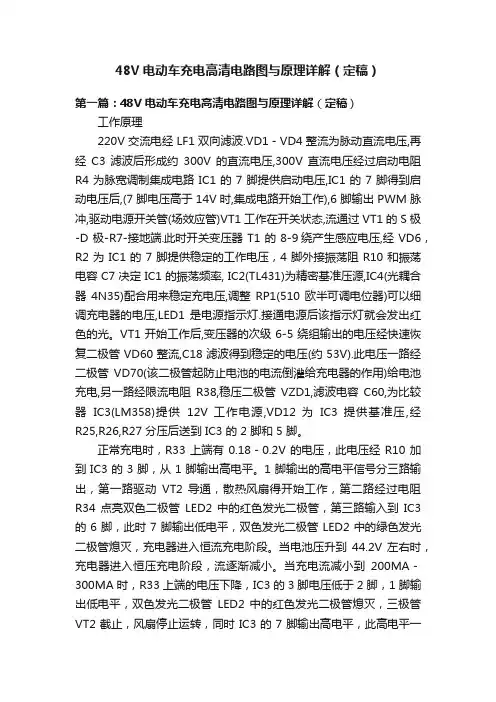

48V电动车充电高清电路图与原理详解(定稿)

48V电动车充电高清电路图与原理详解(定稿)第一篇:48V电动车充电高清电路图与原理详解(定稿)工作原理220V 交流电经 LF1 双向滤波.VD1-VD4 整流为脉动直流电压,再经C3 滤波后形成约300V 的直流电压,300V 直流电压经过启动电阻R4 为脉宽调制集成电路 IC1 的 7 脚提供启动电压,IC1 的 7 脚得到启动电压后,(7 脚电压高于 14V 时,集成电路开始工作),6 脚输出 PWM 脉冲,驱动电源开关管(场效应管)VT1 工作在开关状态,流通过 VT1 的 S 极-D 极-R7-接地端.此时开关变压器 T1 的 8-9绕产生感应电压,经 VD6,R2 为 IC1 的 7 脚提供稳定的工作电压,4 脚外接振荡阻 R10 和振荡电容 C7 决定 IC1 的振荡频率, IC2(TL431)为精密基准压源,IC4(光耦合器4N35)配合用来稳定充电压,调整RP1(510 欧半可调电位器)可以细调充电器的电压,LED1 是电源指示灯.接通电源后该指示灯就会发出红色的光。
VT1 开始工作后,变压器的次级 6-5 绕组输出的电压经快速恢复二极管 VD60 整流,C18 滤波得到稳定的电压(约 53V).此电压一路经二极管VD70(该二极管起防止电池的电流倒灌给充电器的作用)给电池充电,另一路经限流电阻R38,稳压二极管VZD1,滤波电容C60,为比较器IC3(LM358)提供12V 工作电源,VD12 为IC3 提供基准压,经R25,R26,R27 分压后送到 IC3 的 2 脚和 5 脚。
正常充电时,R33 上端有 0.18-0.2V 的电压,此电压经 R10 加到 IC3 的 3 脚,从 1 脚输出高电平。
1 脚输出的高电平信号分三路输出,第一路驱动VT2 导通,散热风扇得开始工作,第二路经过电阻R34 点亮双色二极管LED2 中的红色发光二极管,第三路输入到IC3 的 6 脚,此时 7 脚输出低电平,双色发光二极管 LED2 中的绿色发光二极管熄灭,充电器进入恒流充电阶段。
48V50A开关电源整流模块主电路设计

48V50A开关电源整流模块主电路设计一、需求分析开关电源整流模块主要用于将交流电转换为稳定的直流电,常见于多种电子设备中。
根据需求分析,主要要求如下:1.输入电压:48VAC2.输出电流:50ADC3.稳定性:输出电流应具有稳定性,能在一定范围内保持稳定4.效率:输出电流的转换效率应较高1.输入滤波器首先在输入端设计一个滤波器,用于滤除输入电源中的高频干扰和杂波。
可以采用LC滤波器或者C型滤波器。
2.整流桥在滤波器的后面设计一个整流桥,将交流电转换为脉冲电,可以采用非控整流桥,如全型桥。
3.输入电容在整流桥的输出端并联一个电容,用于平衡负载,减小输出脉动,提高稳定性。
4.控制器在输出端设计一个控制器,用于控制输出电流的稳定性和保护电路的功能。
可以采用电压反馈控制器或者电流反馈控制器。
5.输出电感在控制器的后面设计一个输出电感,用于平滑输出电流,减小输出脉动。
同时也可以起到保护负载的作用。
6.输出滤波器在输出电感的后面设计一个滤波器,用于滤除输出电流中的高频干扰和杂波。
可以采用LC滤波器或者L型滤波器。
7.输出电容在滤波器的输出端并联一个电容,用于存储电能,提高输出电流的稳定性。
8.保护电路在整个主电路中添加保护电路,用于过载保护、过压保护、过流保护等。
可以采用过载保护熔断器、过压保护二极管、过流保护电阻等。
三、其他注意事项1.选用合适的元器件:根据输入输出电流要求,选用合适的电容、电阻、电感等元器件,以及整流桥、保护二极管等。
2.散热设计:考虑整流模块在工作时会发热,需要设计合理的散热系统,如散热片或风扇等。
3.PCB布局和走线:根据电路原理图设计合理的PCB布局和走线,减小电路的电磁干扰,提高电路的可靠性。
4.EMC设计:考虑整流模块的EMC设计,采取合适的屏蔽措施,减小电磁辐射和抗干扰能力。
以上是一种基本的开关电源整流模块主电路设计思路,根据实际需求可以进行相应的修改和完善。
在设计过程中,需要根据具体的技术要求、成本预算和可行性来确定最终的设计方案。
48V-50A开关电源整流模块主电路设计

48V/50A开关电源整流模块主电路设计高频开关电源系统具有体积小,重量轻,高效节能,输出纹波小,输出杂音电压小和动态响应性能好等很多优点,现已开始逐步地取代整流式电源而成为现代通讯设备的新型基础电源系统[1]。
随着电子技术,电力电子技术,自动控制技术和计算机控制技术的发展,高频开关电源系统的性能也越来越好。
通信用开关电源系统作为开关式稳压电源的一种形式,它的设计内容和设计方法都具有自己的特殊性。
要设计一套通信用开关电源系统,首先要明白对它的全面要求,然后再设计系统的各个部分。
高频开关电源主回路和控制回路所用的电路形式,元器件,控制方式都发展很快。
它们的设计具有特殊的内容和方法。
1 设计要求和具体电路设计通信基础开关电源系统的关键部分是开关电源整流模块。
整流模块的规格很多,结合在工作中遇到的实际情况,提出该模块设计的硬指标如下:1) 电网允许的电压波动范围单相交流输入,有效值波动范围:220 V±20%,即176~264 V;频率:45~65 Hz。
2) 直流输出电压,电流输出电压:标称-48V,调节范围:浮充,43~56 5V;均充,45~58V。
输出电流:额定值:50A。
3) 保护和告警性能①当输入电压低到170 VAC或高到270 VAC,或散热器温度高到75 ℃时,自动关机。
②当模块直流输出电压高到60 V,或输出电流高到58~60 A时,自动关机。
③当输出电流高到53~55 A时,自动限流,负载继续加大时,调低输出电压。
4) 效率和功率因数模块的效率不低于88%,功率因数不低于0.99。
5) 其他指标模块的其他性能指标都要满足“YD/T731”和“入网检验实施细则”等行业标准[2]。
由于模块的输出功率不大,可采用如下的基本方案来设计主电路:1) 单相交流输入,采用高频有源功率因数校正技术,以提高功率因数;2) 采用双正激变换电路拓扑形式,工作可靠性高;3) 主开关管采用 VMOSFET,逆变开关频率取为50 kHz;4) 采用复合隔离的逆变压器,一只变压器双端工作;5) 采用倍流整流电路,便于绕制变压器。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
48V/50A开关电源整流模块主电路设计
高频开关电源系统具有体积小,重量轻,高效节能,输出纹波小,输出杂音电压小和动态响应性能好等很多优点,现已开始逐步地取代整流式电源而成为现代通讯设备的新型基础电源系统。
随着电子技术,电力电子技术,自动控制技术和计算机控制技术的发展,高频开关电源系统的性能也越来越好。
通信用开关电源系统作为开关式稳压电源的一种形式,它的设计内容和设计方法都具有自己的特殊性。
要设计一套通信用开关电源系统,首先要明白对它的全面要求,然后再设计系统的各个部分。
高频开关电源主回路和控制回路所用的电路形式,元器件,控制方式都发展很快。
它们的设计具有特殊的内容和方法。
1设计要求和具体电路设计
通信基础开关电源系统的关键部分是开关电源整流模块。
整流模块的规格很多,结合在工
作中遇到的实际情况,提出该模块设计的硬指标如下:
1) 电网允许的电压波动范围
单相交流输入,有效值波动范围:220 V±20%,即176~264 V;频率:45~65 Hz。
2) 直流输出电压,电流
输出电压:标称-48V,调节范围:浮充,43~56?5V;均充,45~58V。
输出电流:额定值:50A。
3) 保护和告警性能
①当输入电压低到170 VAC或高到270 VAC,或散热器温度高到75 ℃时,自动关机。
②当模块直流输出电压高到60 V,或输出电流高到58~60 A时,自动关机。
③当输出电流高到53~55 A时,自动限流,负载继续加大时,调低输出电压。
4) 效率和功率因数
模块的效率不低于88%,功率因数不低于0.99。
5) 其他指标
模块的其他性能指标都要满足“YD/T731”和“入网检验实施细则”等行业标准。
由于模块的输出功率不大,可采用如下的基本方案来设计主电路:
1) 单相交流输入,采用高频有源功率因数校正技术,以提高功率因数;
2) 采用双正激变换电路拓扑形式,工作可靠性高;
3) 主开关管采用 V MOSFET,逆变开关频率取为50 kHz;
4) 采用复合隔离的逆变压器,一只变压器双端工作;
5) 采用倍流整流电路,便于绕制变压器。
依照上述方案,即可设计出主电路的基本形式如图1。
图1 48V/50A整流模块DC/DC主电路基本形式
以下即可按照模块设计的要求来确定主电路中各元器件的基本参数。
1) 输出整流管的选择
输出整流二极管的工作波形如图2所示。
图2 输出整流二极管的工作波形
由图可见,二极管D5和D6的峰值电流约为50 A,平均电流为25 A。
D5和D6承受的最高反向电压为:
VD=Vidcmax/n=395V/3≈132V
因此,可以选择300∶400 V,50∶60
A的超快软恢复的整流二极管模块,如ST的STTA12004T(V),260 A等。
2)逆变主开关管的选择
开关管的电流ICM等于逆变变压器原边的电流I1,即:
ICM="I1
"=I2/n=25 A/3≈8.3 A
所以,逆变主开关管T1∶T4可以选择(550∶600)V,(20∶30)A的VMOSFET,如IR的IRFK3FC50等模块。
续流二极管D1∶D4可以选择(550∶600)V,(15∶20)A的快速恢复二极管。
3)滤波电感的计算
直流输出LC滤波的工作频率为100 kHz,通信开关电源整流模块要求在5%的额定负载下,保证杂音满足指标。
额定情况下,最大占空比:
4)滤波电解电容的计算
按照离散杂音的要求,电容上允许的100 kHz下的纹波Δuc=3 mV。
通过选择开关电源专用电解电容并和无极性电容并联,将总的ESZ控制在1.5 mΩ以下,则有:
C=ΔiLT/(t×ΔVc)≈5 556 μH
2 结语
现代通信设备已开始广泛地采用开关式基础电源系统。
本文结合笔者所在的“通信原理试验室”建设情况,设计了开关电源系统整流模块的主电路。
该电路已经成功应用于试验室供电系统,完全符合设计要求,达到了预期的目的。
