压力容器设计审批员培训考核班塔式容器

压力容器设计审批员培训考核班塔式容器

塔式容器的环保与节能技术发展
要点一
总结词
要点二
详细描述
塔式容器的环保与节能技术发展是未来发展的必然要求, 能够降低能耗和减少环境污染。
随着环保意识的不断提高,塔式容器的环保与节能技术发 展成为关注的焦点。通过采用先进的节能技术和环保材料 ,如高效换热器、环保涂层等,能够有效降低塔式容器的 能耗和减少环境污染。同时,开发新型的塔式容器结构, 如紧凑型塔式容器、多功能塔式容器等,也能够提高能源 利用效率和环保性能。
详细描述
随着科技的不断进步,新型材料和工艺在塔 式容器设计中的应用越来越广泛。例如,采 用高强度钢、钛合金等新型材料,能够提高 容器的耐腐蚀性和承重能力;采用先进的焊 接工艺和热处理技术,能够提高容器的稳定 性和寿命。这些新材料与新工艺的研究和应 用,将为塔式容器的未来发展提供有力支持

塔式容器的智能化与自动化技术应用
腐蚀防护
塔式容器需具备防腐蚀性能,采取 适当的防腐措施,延长使用寿命。
压力容器设计审批员培训
03 考核班塔式容器的应用实 例
塔式容器在化工行业的应用
精馏塔
用于化工生产中的精馏过程,实现液体混合物的分离 和提纯。
反应塔
用于化工生产中的化学反应过程,如气固相催化反应、 液相反应等。
吸收塔
用于化工生产中的气体吸收过程,如烟气脱硫、脱硝 等。
用于食品加工中的液体蒸发,如海盐生产、糖浆浓缩等。
压力容器设计审批员培训
04 考核班塔式容器的维护与 保养
塔式容器的日常维护
每日巡检
检查塔体是否有裂缝、变形、腐蚀等现象,以及连接部位是否松 动。
清洁保养
定期清理塔内残留物,保持塔内清洁,防止杂物堵塞。

塔式容器

塔式容器

塔式容器目录一塔式容器的现行标准、规范二JB4710《塔式容器》修订内容简介三JB4710《塔式容器》适用范围四设计基础五材料六塔计算七结构设计八、塔的制造、检验与验收要求九、横风向的风力和风弯矩计算124一、 塔式容器的现行标准、规范:.JB4710《钢制塔式容器》.SH3098-2000《石油化工塔器设计规范》 .HG20592-1998《塔器设计技术规定》 .SH3088-1998《石油化工塔盘设计规范》.SH3048-1999《石油化工钢制设备抗震设计规范》 .JB/T12050-2001《塔盘技术条件》 二、 JB4710修订内容简介.根据GB150修改了的相关内容.根据GB50009-2001《建筑结构载荷规范》修改相关内容 .根据GB50011-2001《建筑抗震设计规范》修改相关内容 .增设了裙座隔气圈结构 .补充了有关分段交货的内容 .增加了横向风的风振计算 .取消高振型近似地震弯矩的计算 三、 钢制塔式容器(JB4710)范围3.1适用范围1、规定了钢制塔式容器的设计、制造、检验与验收的要求2、设计压力不大于35MPa,高度H>10m,且H/D>5的裙座自支承钢制塔式容器。

D :平均直径=D 1Hh D H h D Hh ii+++ (2)213.2不适用范围1 带有拉牵装置的塔式容器2由操作平台联成一体的排塔或塔群从静力计算角度,塔是一细高的构筑物,除承受内(外)压外,还承受风载荷、地震载荷以及质量载荷,因此高度愈高,H/D愈大,其弯曲应力亦愈大;反之,对于低矮塔或H/D较小的塔,尽管风载荷、地震载荷不见得小,但由于低塔力臂较小,计算截面的弯矩相对较小,所以塔的弯曲应力不会太大,所以设计时塔的厚度通常不取决于侧向(风、地震)载荷,而可能取决压力载荷或最小厚度。

因此标准规定H>10m的使用范围。

至于在工程设计中遇到10m以下塔如何处理,我们推荐方法如下:1,按GB150,按内(外)压确定塔壳有效厚度、名义厚度2,水平地震力计算,(近似按单质点考虑)P e=0.5αe m o g设防烈度7度8度9度αe地震影响系数0.23 0.45 0.9 3,水平风载荷P w=0.95f i D H.H×10-64,应力校核5风载荷和地震载荷是一种动载荷,即载荷大小、方向及作用点是随时间变化的,由于动载荷使塔器产生加速度并引起较大的惯性力,而使塔产生振动,在振动过程中,塔的位移和内力不仅与自身的几何尺寸有关,而且与塔的自身动力特性(即自振周期、振型,载荷的变化规律)相关。

第九章 钢制塔式容器

第九章 钢制塔式容器

第九章钢制塔式容器第一节塔式容器结构【学习目标】学习JB/T4710-2005《钢制塔式容器》,了解钢制塔式容器结构及制造、检验与验收要求。

一、JB/T4710《钢制塔式容器》标准简介JB/T4710-2005《钢制塔式容器》标准规定了钢制塔式容器的设计、制造、检验与验收要求。

该标准适用于设计压力不大于35MPa,高度H大于10m、且高度H与平均直径D之比大于5的裙座自支承钢制塔式容器。

二、钢制塔式容器结构塔式容器结构示意图见图9-1。

图9-1 塔式容器结构示意图1、塔体塔体的塔壳及接管等元件的结构型式和要求应满足GB150的有关规定。

2、裙座裙座分为圆筒形和圆锥形两种型式。

圆锥形裙座的半锥顶角θ不宜超过15°,裙座壳的名义厚度不应小于6mm。

3、裙座与塔壳的连接型式裙座和塔壳的连接可采用对接或搭接型式。

图9-2 裙座壳与塔壳的对接型式图9-3 裙座壳与塔壳的搭接型式①采用对接型式时,裙座壳的外径宜与相连塔壳封头外径相等,裙座壳与相连塔壳封头的连接焊缝应采用全焊透连续焊。

其焊接结构及尺寸见图9-2。

②采用塔接型式时,搭接部位可在塔壳封头上,见图9-3a)、b),也可在圆筒体上,见图9-3c)、d)。

具体要求如下:a)当裙座壳与封头搭接时,搭接部位应位于封头的直边段。

此搭接焊缝至封头与圆筒连接的环向连接焊缝距离宜在(1.7~3)δns范围内,但不得与该环向连接焊缝连成一体。

b)当裙座壳与圆筒搭接时,此搭接焊缝至封头与圆筒连接的环向连接焊缝距离不应小于1.7δn,封头的环向连接焊缝应磨平,且应按JB/T4730要求100%无损检测合格。

c)搭接接头的角焊缝应填满。

4、当塔壳封头由多块板拼接制成时,拼接焊缝处的裙座壳宜开缺口,缺口型式及尺寸见图9-4和表9-1。

图9-4 裙座壳开缺口型式5、排气孔、排气管和隔气圈①无保温(保冷、防火)层的裙座上部应均匀设置排气孔,排气孔规格和数量按表9-2规定。

塔式容器要点..

塔式容器要点..

二. 钢制塔式容器的适用范围●JB/T 4710-2005《钢制塔式容器》●独立标准;●适用于H/D>5,且高度H>10m裙座自支承的塔式容器;●H —总高(基础环板下表面至塔器上封头切线处的高度);● D —塔壳的公称直径。

●对不等直径塔式容器(加权平均值):D=D1 L1/H + D2 L2/H +···●不适用于带有拉牵装置的塔器(如:烟囱);●不适用于带有夹套的塔式容器。

塔式容器必须是自支承的。

适用范围是考虑下述因素制定的:a. 塔式容器振动时只作平面弯曲振动;b.高度小的塔式容器截面的弯曲应力小,计算臂厚取决于压力或最小厚度。

钢制塔式容器设计参数1①塔式容器应考虑的载荷:5.1.4 P8a. 压力载荷:设计压力;液柱静压力(当液柱静压力小于5%的设计压力时可忽略不计);试验压力;b. 重力载荷:塔器空重:包括塔器壳体(圆筒和封头)、裙座和附件(如接管、管嘴、人孔、法兰、支承圈、支座和不可拆的内件等)的重力载荷;可拆的内件重力载荷:如填料(催化剂)、可拆塔盘板、除沫器、催化剂等的重力载荷;物料的重力载荷:指正常工作状态下物料的最大重量。

对于固体物料(颗粒料或粉料),应按堆积密度计算重力载荷;试压(或试漏)液体的重力载荷;隔热材料重力载荷:如保温或保冷层及其支持件的重力载荷;其他附件的重力载荷:如与塔直接连接的钢平台、扶梯、工艺配管及管架等附件的重力载荷。

c. 风载荷:顺风和横风向;d. 地震载荷:水平地震力和垂直地震力(沿塔高成倒三角形分布);e.偏心载荷;f.管道外载荷(管道推力和力矩);g.由塔外部附件(如管架、支座或其他悬挂在塔器上的设备)引起的外载荷;h.由于热膨胀量或线膨胀系数的不同引起的作用力。

②塔式容器应考虑的工况:a. 安装工况;b. 水压试验工况;c. 操作工况;d. 检修工况。

③从载荷性质上分:可以分为静载荷和动载荷a. 载荷大小、方向甚至作用点等不随时间变化的是静载荷,(如压力载荷,重力载荷);随时间变化的是动载荷,(如风载荷,地震载荷)b. 动载荷能使结构产生加速度,引起结构振动。

塔式容器制造公差

塔式容器制造公差

⑧ 接管中心线到塔盘面的距离
±3(人孔为±6)
⑨ 液面计对应接口间距离
±1.5
⑩ 液面计对应接口周向位置
±1.5
液面计对应接管外伸长度差
≤1.5
液面计法兰面垂直度
小于法兰外径的 0.5%
壳体分段处端面平行度
DN/1000,且不大于 2
地脚螺栓相邻或任意两孔弦长 ±3
地脚螺栓孔中心圈直径
±3
则该断面上最大内径与最小内径之差应≯1%Di 与
开孔直径的 2%之和,且≯25;
1.任意 3000 长度筒体直线度偏差≤3;
② 筒体直线度
2.圆筒总长度 L≤30000 时,总偏差≤L‰; L>30000
时,总偏差≤0.5 L‰+15
③ 上下两封头焊缝之间的距离
每长度为 1000 时为±13,当 L≦30000 时,不超过±20, L>30000 时,不超过±40
塔式容器制造公差
NB/T47041-2014《塔式容器》
塔式容器外形尺寸偏差图
外形尺寸公差表
符号
检验项目
允许偏差
单位:mm
① 筒体园度
壳体同一断面上最大内径与最小内径之差
1. 壳 体 同 一 断 面 上 最 大 内 径 与),且≯25;
2. 当 被 检 断 面 与 开 孔 中 心 的 距 离 小 于 开 孔 直 径 时 ,

基础环底面至塔釜封头与塔壳 连接焊缝的距离
每长度为 1000 为±2.5,且不超过±6
⑤ 接管法兰面与塔壳外壁距离
±2.5

设备开口中心标 高及轴向位置
接管 人孔 液面计接口
±2.5 ±10 ±3

与外部管线连接的法兰面垂直 度或平行度

钢制塔式容器jbt4710-word版本

钢制塔式容器jbt4710-word版本
c. 动载荷计算与结构自身的振动特征(如自振频率或周 期、振型与阻尼)有关,而静载荷仅与载荷大小、约 束条件有关。
一、总则
塔式容器
3. 设计压力与设计温度
对工作压力小于0.1MPa的内压塔式容器、设计 压力取不小于0.1MPa;
由中间封头隔成两个或两个以上压力室的塔式容 器应分别确定其设计压力;
裙座壳的设计温度取使用地区月平均最低气温的 最低值加10℃。
振型:振动时任何瞬间。
一般取前三个振型,如下图所示。
三、计算
塔式容器
体系的振动是由对称各振型的谐振叠加而来的复合振动。
塔式容器
三、计算
B. 模型的简化, 简化成一端自由、一端固定的悬臂梁,做平面弯 曲振动,对等直径、等壁厚的塔式容器,按弹性连续 体公式计算。不等直径或不等壁厚的塔式容器按多自 由度体系进行计算,方法: a) 首 先 将 各 段 的 分 布 质 量 聚 缩 成 集 中 质 量 ; b) 利 用 机 械 能 守 恒 定 律 , 并 近 似 地 给 出 振 型 函 数,即可得到自振周期公式,例如:
碳 素 钢 [σ ]b = 147 M P a
低 合 金 钢 [σ b] = 170 M P a
一、总则
塔式容器
7.载荷组合系数K
长期载荷效应与短期载荷效应不同。
方法是在应力组合后,其许用应力(强度或稳定) 乘以一个等于1.2的载荷组合系数K。
塔式容器
二、结构
1. 裙座的型式,分为圆筒形和圆锥形两种。 要求:圆锥形裙座的半锥顶角不超过15°,无论
圆筒形或圆锥形裙座壳其名义厚度不得小于 6mm。
二、结构
塔式容器
二、结构
塔式容器
2. 筒体与裙座的连接型式

JB4710钢制塔式容器

JB4710钢制塔式容器
H3 8 = ( H / D) 3 y= 3EI 3πEδ
塔式容器
三、计算 2. 水平地震力和垂直地震力 名词术语: 名词术语: • 震源:地壳内发生断层破坏的一点,实际上断层面积很大, 震源:地壳内发生断层破坏的一点,实际上断层面积很大, 很难确定其中的一点,一般采用其几何中心代替。 很难确定其中的一点,一般采用其几何中心代替。 • 震中:震源在地表面的投影。 震中:震源在地表面的投影。 • 震中距:地表面上任一点距震中的直线距离。 震中距:地表面上任一点距震中的直线距离。 • 震级:表示地震大小的尺度,用震源释放能量大小度量。 震级:表示地震大小的尺度,用震源释放能量大小度量。 • 烈度:某一地区地面各类结构物和建筑物宏观破坏程度。 烈度:某一地区地面各类结构物和建筑物宏观破坏程度。
塔式容器
二、结构 5. 塔式容器操作过程中,可能有气体逸出积聚在 塔式容器操作过程中, 裙座与塔底封头之间的死区中, 裙座与塔底封头之间的死区中,它们有些是易 易爆的气体,有些是具有腐蚀作用的气体, 燃,易爆的气体,有些是具有腐蚀作用的气体, 会危及塔器正常操作或检修人员的安全, 会危及塔器正常操作或检修人员的安全,故设 置排气孔,如图所示。 置排气孔,如图所示。 排气孔在裙座有保温或防火层时,应改为排气管。 排气孔在裙座有保温或防火层时,应改为排气管。
塔式容器
一、总则 塔式容器必须是自支承的。 塔式容器必须是自支承的。 适用范围是考虑下述因素制定的: 适用范围是考虑下述因素制定的: a. 塔式容器振动时只作平面弯曲振动; 塔式容器振动时只作平面弯曲振动; b. 高度小的塔式容器截面的弯曲应力小,计算臂 高度小的塔式容器截面的弯曲应力小, 厚取决于压力或最小厚度。 厚取决于压力或最小厚度。
2006第一期标准宣贯班 第一期标准宣贯班

塔式容器制造工艺及问题处理

塔式容器制造工艺及问题处理

塔式容器制造工艺及问题处理摘要介绍了什么是塔器及其制造的工艺步骤,及其在制作过程中遇到的问题和解决问题的方式。

关键词塔器;制造工艺;存在问题塔式容器是高度与直径的比值大于5,且高度大于10米的裙座自支撑钢制塔器。

塔器属于高耸结构,它承受的载荷除压力、温度、载荷外,尚有风载荷、地震载荷与重量载荷等。

在压力较低时,风载荷或地震载荷就成为塔器安全运行的主要载荷。

而这些载荷在塔壳和裙座壳截面中产生的是应力是弯曲应力。

鉴于此种情况,塔式容器在制造过程中要严格按工艺步骤进行制造,并严格控制各个阶段的偏差和质量。

1 制作工艺流程第一步:准备阶段将封头、筒节、裙座、人孔、接管法兰、内件等按图纸及相关标准要求检验合格并备齐,并移植材料标记,所有材料要有材料质量证明书,下料尺寸符合图纸要求。

第二步:筒节组对1)根据各筒节的圆度及顺序划出各筒节的组对基准线,并打好组对顺序标记。

要求相邻两筒节A类接头焊缝中心线间外圆弧长应大于钢板厚度的3倍,且不小于100mm;2)在滚轮架上根据筒节组对基准线和顺序找正点固两筒节,要求任意3000mm筒节直线度允差不大于3mm,塔体总的直线度允差应符合图纸要求,每组装一筒节均应采用拉线法测量筒体直线度并对不符合要求者作出调整。

组对时筒体错边量、棱角度要符合标准要求;3)按焊接工艺规程施焊。

施焊时为防止焊接变形,可采用加内支撑或内焊等距矩形块及对称焊法;4)其它筒节施焊按上述程序依次进行。

注:为了运输方便,根据运输要求可在适当的位置分段。

分段交货的塔器应做好以下几个方面的工作:(1)应进行整体预组装,组装后的外形尺寸偏差应符合图纸及标准要求;(2)应打好对接焊缝的坡口并在其内、外边缘50mm的范围内不得涂刷影响现场焊接及可能引起火灾的防锈漆,只可涂刷可焊性防锈涂料;(3)为防止运输变形,应在分段处筒体内加内支撑。

第三步:筒体与上封头组对1)测量封头的圆度,划出封头的组对基准线,并打好组对顺序标记。

塔式容器

塔式容器

塔式容器第一节概述一、直立设备与塔式容器化工厂的各种容器都是通过支座固定在生产过程中的某一位置上,我们把垂直安装的,外形为圆形的容器称为直立设备。

常见的有塔器、反应器、立式罐等。

塔式容器是直立设备中的一种,是化工、炼油生产中最重要的设备之一。

它可使气液或液液两相之间进行紧密接触,达到传质及传热的目的。

塔式容器的主要特点是:体型高,长宽比大,荷载重,塔身除了承受压力载荷、温度载荷外,还承受风载荷、地震载荷和重量载荷。

塔式容器的支座通常为裙式支座,塔式的整个重量都是由裙座支撑。

地脚螺栓又将裙座固定在基础上。

二、钢制塔式容器标准简介JB4710-92是我国现行的塔式容器设计、制造、检验与验收的行业标准。

它适用于H/D>5,且H>10m的裙座自支承式钢制塔器。

塔式容器属于高耸结构,其承受的载荷除压力、温度载荷外,还有风载荷、地震载荷、重量载荷、偏心载荷等。

由于以上诸多载荷的存在,塔式容器的计算方法也不同于一般的压力容器。

高塔在压力较低时,风载荷、地震载荷决定了塔器的壁厚。

而低矮的塔器的壁厚大多数取决于压力载荷和最小壁厚。

由于风载荷和地震载荷的计算都是动力计算。

在作动力计算时,可视塔器为一底端固定的悬臂梁。

其振动形式为剪切振动或弯曲振动,有时也可为剪、弯联合振动。

当H/D≤4时,以剪切振动为主;4<H/D ≤10时为剪、弯联合振动;10<H/D时以弯曲振动为主。

设计塔器时仅考虑弯曲振动,忽略了剪切振动,才使得自振周期和地震计算得以简化。

这样给设计工作带来了极大方便。

这样作的结果,使自振周期变小,地震影响系数变大,计算出的地震载荷与地震弯矩较考虑剪切变形时大,设计上略趋于保守,但还是可行的。

本标准仅适用于裙座自支承的塔器,所谓裙座自支承是指由裙座支承在基础上的独立塔器,塔与塔之间,塔与框架之间毫无关连。

这也使计算自振特性时得以方便。

塔式容器的设计压力可以是内压,也可以是外压。

本标准主要引用标准有GB150《钢制压力容器》、GBJ9《建筑结构荷载规范》、GBJ11《建筑抗震设计规范》、GBJ17《钢结构设计规范》等。

钢制塔式容器JBT4710-2005

钢制塔式容器JBT4710-2005

对塔高较小的塔式容器,地脚螺栓座可简化成单 环板结构。
优点:结构简单;缺点:地脚螺栓座整体刚度不 足。
二、结构
塔式容器
三、计算
塔式容器
内容:自振周期;水平地震力和垂直地震力;顺风向风 振和横风向风振;塔的挠度计算四部分。
1. 自振周期
A. 名词术语:
自由度:指振动过程中任何瞬时都能完全确定系统在空 间的几何位置所需的独立坐标数目。
a) 裙座腐蚀裕量取C2=2mm;
b) 地脚螺栓的腐蚀裕量,取C2=3mm。
一、总则
塔式容器
5. 最小厚度
A. 容器壳体
a) 碳素钢、低合金钢制为2/1000的内直径、且 不小于4毫米;
b) 高合金钢制,不小于3mm。
一、总则
塔式容器
5. 最小厚度
B. 裙座壳和地脚螺栓
a) 裙座壳的最小厚度没有要求,但规范规定裙座 壳的各意厚度不得小于6mm。
振型:振动时任何瞬间各点位移之间的相对比值,即整 个体系具有的确定的振动形态。
一般取前三个振型,如下图所示。
三、计算
塔式容器
体系的振动是由对称三、计算
B. 模型的简化, 简化成一端自由、一端固定的悬臂梁,做平面弯 曲振动,对等直径、等壁厚的塔式容器,按弹性连续 体公式计算。不等直径或不等壁厚的塔式容器按多自 由度体系进行计算,方法: a) 首 先 将 各 段 的 分 布 质 量 聚 缩 成 集 中 质 量 ; b) 利 用 机 械 能 守 恒 定 律 , 并 近 似 地 给 出 振 型 函 数,即可得到自振周期公式,例如:
c. 动载荷计算与结构自身的振动特征(如自振频率或周 期、振型与阻尼)有关,而静载荷仅与载荷大小、约 束条件有关。

钢制塔式容器

钢制塔式容器
标准要求:圆锥形裙座的半锥顶角θ
≤ 1 5 °,无论圆筒形或圆锥形裙座壳其名 义厚度不得小于6mm。
钢制塔式容器JB/T4710-2005 B、筒体与裙座的连接型式
对接结构:要求裙壳外径宜与塔壳外径相同。
钢制塔式容器JB/T4710-2005
搭接结构: a)尺寸要满足要求,搭接接头的角焊缝要填满。 b)当裙壳与圆筒搭接时,封头的环焊缝应磨平, 并按JB/T4730要求100%无检合格。
最大质量:
mmax= m01+ m02+ m03+m04+ma+mw+ me
最小质量:
mmin= m01+ 0.2m02+ m03+m04+ma
钢制塔式容器JB/T4710-2005
说明:
a.
当空塔吊装时,无保温层、平台和扶梯,
则最后一式中不计m03、m04。
b. 部分部件的经验质量:
C)附属件的质量一般取ma=0.25m01
机械设计:
结构和强度、刚度、稳定性。
钢制塔式容器JB/T4710-2005
1、适用范围
设计压力p≯35MPa 高度H>10m、且H/D>5
裙座自支承的塔式容器。
其中:H —总高; D —塔壳的平均直径。对等直径
塔为其公称直径;对不等直径塔式容器:
钢制塔式容器JB/T4710-2005 对塔器总高H的一点说明:
钢制塔式容器JB/T4710-2005
13. 自振周期
如果把塔设备视为具有多个自由度的体系, 则它就具有多个固有频率(周期),其中最低的
频率ω1,称为“基本频率”,与基本频率相对的 周期(T1=2π/ω1)就叫“基本周期”。

第九章 钢制塔式容器

第九章 钢制塔式容器

第九章钢制塔式容器第一节塔式容器结构【学习目标】学习JB/T4710-2005《钢制塔式容器》,了解钢制塔式容器结构及制造、检验与验收要求。

一、JB/T4710《钢制塔式容器》标准简介JB/T4710-2005《钢制塔式容器》标准规定了钢制塔式容器的设计、制造、检验与验收要求。

该标准适用于设计压力不大于35MPa,高度H大于10m、且高度H与平均直径D之比大于5的裙座自支承钢制塔式容器。

二、钢制塔式容器结构塔式容器结构示意图见图9-1。

图9-1 塔式容器结构示意图1、塔体塔体的塔壳及接管等元件的结构型式和要求应满足GB150的有关规定。

2、裙座裙座分为圆筒形和圆锥形两种型式。

圆锥形裙座的半锥顶角θ不宜超过15°,裙座壳的名义厚度不应小于6mm。

3、裙座与塔壳的连接型式裙座和塔壳的连接可采用对接或搭接型式。

图9-2 裙座壳与塔壳的对接型式图9-3 裙座壳与塔壳的搭接型式①采用对接型式时,裙座壳的外径宜与相连塔壳封头外径相等,裙座壳与相连塔壳封头的连接焊缝应采用全焊透连续焊。

其焊接结构及尺寸见图9-2。

②采用塔接型式时,搭接部位可在塔壳封头上,见图9-3a)、b),也可在圆筒体上,见图9-3c)、d)。

具体要求如下:a)当裙座壳与封头搭接时,搭接部位应位于封头的直边段。

此搭接焊缝至封头与圆筒连接的环向连接焊缝距离宜在(1.7~3)δns范围内,但不得与该环向连接焊缝连成一体。

b)当裙座壳与圆筒搭接时,此搭接焊缝至封头与圆筒连接的环向连接焊缝距离不应小于1.7δn,封头的环向连接焊缝应磨平,且应按JB/T4730要求100%无损检测合格。

c)搭接接头的角焊缝应填满。

4、当塔壳封头由多块板拼接制成时,拼接焊缝处的裙座壳宜开缺口,缺口型式及尺寸见图9-4和表9-1。

图9-4 裙座壳开缺口型式5、排气孔、排气管和隔气圈①无保温(保冷、防火)层的裙座上部应均匀设置排气孔,排气孔规格和数量按表9-2规定。

塔设备设计培训课件

塔设备设计培训课件

裕量不小于1毫米。
B. 裙座和地脚螺栓
a) 碳钢、低合金钢制裙座,腐蚀裕量取C2=2mm; b) 地脚螺栓的腐蚀裕量,取C2=3mm。
一、总则:
4. 腐蚀裕量与最小厚度
□腐蚀裕量:
C.塔器内件及附件的腐蚀裕量 标准:均应符合相关标准。
参考:
结构形式
受力状态
不可拆卸或不能
受力
从人孔取出
不受力
可拆卸并可从
16MnR
[σ ] bt = 170 Mpa
采用其它材料时: 碳素钢 ns ≥ 1.6 低合金钢
b)基础环、盖板和筋板
碳素钢
[σ ] = 147 Mpa
ns ≥ 2.0
低合金钢
[σ ] = 170 Mpa
一、总则:
7.载荷组合系数K
因素:长期载荷效应与短期载荷效应不同。 方法:是在应力组合后,其许用应力(强度或稳定)乘以
二、结构:
5. 裙座排气孔(当裙座有缺口时,可不设): 塔式容器操作过程中,可 能有气体逸出积聚在裙座与塔底封头之间的死区中,它们有些是易燃,
另外的气体, 有些是具有 腐蚀作用的气体,会危及 塔器正常操作或检修人员 的安全,故设置排气孔, 如图所示。
排气孔在裙座有保温或防 火层时,应改为排气管。 规格和数量见表7-4。
□计算时所需准备计算条件:
(1)工艺必要的给定条件 (2)塔设备设计基本地震加速度,场地土类别等。
地震设防烈度,设计基本地震加速度可按GB50011-2001 《建筑抗震设计规范》(替代GBJ11-1989)
设计地震分组--近震、远震
基本风压值-可按GB50009-2001《建筑结构载荷规范》
裙座壳体按受压元件用钢要求选用。因为裙座壳体支撑塔体的整 个重量,它的破坏直接影响塔器的正常使用。

细说塔式容器

细说塔式容器

细说塔式容器塔器作为汽-液和液-液进行传质与传热的重要设备,广泛应用于炼油、石油化工、精细化工、化肥、农药、医药、环保等行业的物系分离,涉及蒸(精)馏、吸收、解吸、汽提、萃取等化工单元操作。

塔设备的性能对于整个装置和企业的生产能力、产品质量、消耗定额及三废、环保等方面均有重要影响。

塔式容器与直立设备化工厂的各种容器都是通过支座固定在生产过程中的某一位置上,我们把垂直安装的,外形为圆形的容器称为直立设备。

常见的有塔器、反应器、立式罐等。

塔式容器是直立设备中的一种,是化工、炼油生产中最重要的设备之一。

它可使气液或液液两相之间进行紧密接触,达到传质及传热的目的。

塔式容器的主要特点是:体型高,长宽比大,荷载重,塔身除了承受压力载荷、温度载荷外,还承受风载荷、地震载荷和重量载荷。

塔式容器的支座通常为裙式支座,塔式的整个重量都是由裙座支撑,地脚螺栓又将裙座固定在基础上。

塔式容器分类1. 按操作压力分有加压塔、常压塔及减压塔;2. 按单元操作分有精馏塔、吸收塔、解吸塔、淬取塔、反应塔、干燥塔等;3. 按内件结构分有板式塔、填料塔。

主要构件及作用无论是板式塔还是填料塔,除了各种内件之外,均由塔体、支座、人孔或手孔、除沫器、接管、吊柱及扶梯、操作平台等组成。

1.塔体塔体即塔设备的外壳,常见的塔体由等直径、等厚度的圆筒及上下封头组成。

塔设备通常安装在室外,因而塔体除了承受一定的操作压力(内压或外压)、温度外,还要考虑风载荷、地震载荷、偏心载荷。

此外还要满足在试压、运输及吊装时的强度、刚度及稳定性要求2.支座塔体支座是塔体与基础的连接结构。

因为塔设备较高、重量较大,为保证其足够的强度及刚度,通常采用裙式支座。

3.人孔及手孔为安装、检修、检查等需要,往往在塔体上设置人孔或手孔。

不同的塔设备,人孔或手孔的结构及位置等要求不同。

4.接管用于连接工艺管线,使塔设备与其他相关设备相连接。

按其用途可分为进液管、出液管、回流管、进气出气管、侧线抽出管、取样管、仪表接管、液位计接管等。

塔式容器讲解

塔式容器讲解

中国石化集团宁波工程有限公司
4)、风、地震弯矩计算 5)、应力校核 风载荷、地震载荷属于动载荷,即载荷大小、方 向及作用点是随时间变化的,由于动载荷使塔器产 生加速度而引起惯性力,并使塔发生振动,振动过 程中塔的位移和内力不仅与自身的几何尺寸有关, 而且与塔的自身动力特性相关(即自振周期、振动 型式,载荷的变化规律)。对于自支承的塔,可将 简化为一底部固定,顶端自由的悬臂梁,其振动型 式为剪切振动、弯曲振动、或剪、弯联合作用的振 动,究竟是那种振动型式,主要取决于长细比 (H/D);
2005.10.19
中国石化集团宁波工程有限公司
当 H/D≤5 塔的振动以为主 5<H/D≤10 弯曲振动、剪切振动联合作用 H/D>10 弯曲振动为主 标 准 排 除 了 H/D<5 的 剪 切 振 动 , 同 时 略 去 了 5<H/D≤10 的剪切分量的影响,即塔的风载、地震 计算仅考虑弯曲振动。其理由: a 、简化地震计算及自振周期计算,即一端自由一 端固定的悬臂梁,做平面弯曲振动。 b 、经振动的动力分析,由于有剪切变形,使构件 刚度降低,自振周期偏大,所以在地震反应谱中的
2005.10.19
中国石化集团宁波工程有限公司
裙座设计温度
有过渡段的裙座 裙座过渡段 裙座本体 无过渡段的裙座 T>-20或T≤200℃ 200℃<T≤350℃
取塔或塔釜的 设计温度T
取建塔地区 的环境温度
取建塔地区的环 境温度
设计温度取塔或 塔釜设计温度
2005.10.19
中国石化集团宁波工程有限公司
2005.10.19
中国石化集团宁波工程有限公司
地震影响系数偏低,因此 , 水平地震力较低,但 由于忽略了剪切变形的影响,计算时,自振周期比 实际值小,从反应谱曲线 T↓,α ↑,F地↑,M地震 弯矩较考虑剪切变形时要大,因此在工程设计上趋 于保守,是安全可行的。 标准中地震载荷和风载荷计算公式,是以塔在地 震载荷和风载荷作用下产生弯曲振动为主给出的。 因此,JB4710规定了H/D>5的使用范围。

《钢制塔式容器》课件

《钢制塔式容器》课件
用于药品的制造、储存和运输 ,如发酵罐、提取罐等。
食品工业
用于食品的加工、储存和运输 ,如啤酒发酵罐、果汁储罐等

塔式容器的发展历程
初期阶段
塔式容器的出现可以追溯到19世纪中叶,当时主要用于蒸馏和萃取等化工过程。
发展阶段
随着工业技术的不断发展和进步,塔式容器逐渐向大型化、高参数化和高效能化方向发展 。材料也由最初的木材、铸铁等逐渐向钢材、不锈钢等耐腐蚀、强度高的材料转变。
环保领域
用于处理和回收废弃物,实现资源循环利用。
化工领域
拓展在精细化工、制药等领域的应用,提高生产效率和产品质量 。
行业发展趋势
绿色化
推动塔式容器向绿色化方 向发展,实现节能减排和 可持续发展。
标准化
加强塔式容器的标准化建 设,提高产品的互换性和 兼容性。
国际化
积极参与国际市场竞争, 推动塔式容器行业的国际 化发展。
现代化阶段
随着计算机技术和自动化技术的引入,塔式容器逐渐实现智能化控制和远程监控,提高了 生产效率和安全性。同时,新型的塔式容器也不断涌现,如多功能塔、高效填料塔等,进 一步拓展了塔式容器的应用领域。
02
塔式容器的设计
设计原理
结构稳定性
塔式容器设计应确保在各种工况 下的结构稳定性,采用合理的支 撑结构和加强措施,以防止容器
质量检测
对容器进行全面的质量检测, 确保各项指标符合要求。
图纸审核
对设计图纸进行审核,确保制 造过程的准确性。
焊接组装
将各个部件按照图纸要求进行 焊接组装,确保容器的整体结 构稳定。
防腐处理
对容器表面进行防锈、防腐蚀 处理,以提高容器的使用寿命 。
质量控制
01 严格遵循相关标准和规范,确保产品质量 符合要求。

压力容器基础知识-塔器

压力容器基础知识-塔器

钢制塔式容器制造基础知识1、主要内容钢制塔式压力容器应用、分类、基本结构、制造过程中的筒体成形及控制、塔体开孔及接管装配、塔盘的制造与组装、裙座组装、分段长距离运输的长塔组装、塔器成品检验等内容。

2、主要引用标准或文献JB/T4710 钢制塔式容器JB/T4710-2005《钢制塔式容器》设计压力不大于35MPa,高度H大于10m、且高度H与平均直径D之比大于5的裙座支承钢制塔式容器。

GB150.1~4 压力容器HG20652 塔器设计技术规定JB/T1205 塔盘技术条件TSG R0004 固定式压力容器安全技术监察规程3、塔器的分类、基本结构及制造工艺流程简介3.1、塔器的分类1)按单元操作分为精馏塔、吸收塔、解析塔、萃取塔、增湿塔、干燥塔、反应塔。

2)按操作压力分为加压塔、常压塔、和减压塔。

3)按内件结构分为填料塔和板式塔。

(1)填料塔:内装有一段或数段填料,作为气、液接触,实现传质传热的基本条件。

液体沿填料表面呈膜状自上而下流动,气体呈连续相自下而上与液体作逆向流动,并进行气、液两相的传质和传热。

两相的组分浓度或温度沿塔高呈连续变化。

特点:填料塔的基本特点是结构简单、压力降小、效率高、宜采用耐腐蚀材料制造。

对于易发泡和热敏性的物料,分离程度要求高的操作,更显出其优越性。

不过当填料塔塔径增大时,会引起气、液分布不均匀,接触不良,出现效率下降。

此外填料塔的检修工作量大,损耗大。

(2)板式塔:塔内装有一定数量的塔板,作为气、液接触,实现传质、传热的基本构件。

板式塔按结构分:有泡罩塔、筛板塔、浮阀塔、舌型塔等。

筛板塔的塔盘分为整块式塔盘(DN≤700mm)和分块式塔盘。

整块式塔盘又分根据塔盘组装方式不同可分为定距管式及重叠式两类。

采用整块式塔盘时,塔体由若干个塔节组成,每个塔节中装有一定数量的塔盘,塔节之间采用法兰连接。

分块式塔盘:直径较大的板式塔,为便于制造、安装、检修,可将塔盘分成数块,通过人孔送入塔内,装在焊于塔体内壁的塔盘支承件上。

塔式容器

塔式容器

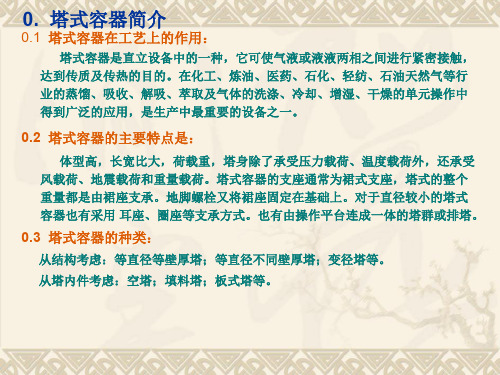

塔式容器第一节概述一、直立设备与塔式容器化工厂的各种容器都是通过支座固定在生产过程中的某一位置上,我们把垂直安装的,外形为圆形的容器称为直立设备。

常见的有塔器、反应器、立式罐等。

塔式容器是直立设备中的一种,是化工、炼油生产中最重要的设备之一。

它可使气液或液液两相之间进行紧密接触,达到传质及传热的目的。

塔式容器的主要特点是:体型高,长宽比大,荷载重,塔身除了承受压力载荷、温度载荷外,还承受风载荷、地震载荷和重量载荷。

塔式容器的支座通常为裙式支座,塔式的整个重量都是由裙座支撑。

地脚螺栓又将裙座固定在基础上。

二、钢制塔式容器标准简介JB4710-92是我国现行的塔式容器设计、制造、检验与验收的行业标准。

它适用于H/D>5,且H>10m的裙座自支承式钢制塔器。

塔式容器属于高耸结构,其承受的载荷除压力、温度载荷外,还有风载荷、地震载荷、重量载荷、偏心载荷等。

由于以上诸多载荷的存在,塔式容器的计算方法也不同于一般的压力容器。

高塔在压力较低时,风载荷、地震载荷决定了塔器的壁厚。

而低矮的塔器的壁厚大多数取决于压力载荷和最小壁厚。

由于风载荷和地震载荷的计算都是动力计算。

在作动力计算时,可视塔器为一底端固定的悬臂梁。

其振动形式为剪切振动或弯曲振动,有时也可为剪、弯联合振动。

当H/D≤4时,以剪切振动为主;4<H/D ≤10时为剪、弯联合振动;10<H/D时以弯曲振动为主。

设计塔器时仅考虑弯曲振动,忽略了剪切振动,才使得自振周期和地震计算得以简化。

这样给设计工作带来了极大方便。

这样作的结果,使自振周期变小,地震影响系数变大,计算出的地震载荷与地震弯矩较考虑剪切变形时大,设计上略趋于保守,但还是可行的。

本标准仅适用于裙座自支承的塔器,所谓裙座自支承是指由裙座支承在基础上的独立塔器,塔与塔之间,塔与框架之间毫无关连。

这也使计算自振特性时得以方便。

塔式容器的设计压力可以是内压,也可以是外压。

本标准主要引用标准有GB150《钢制压力容器》、GBJ9《建筑结构荷载规范》、GBJ11《建筑抗震设计规范》、GBJ17《钢结构设计规范》等。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

塔式容器第一节概述一、直立设备与塔式容器化工厂的各种容器都是通过支座固定在生产过程中的某一位置上,我们把垂直安装的,外形为圆形的容器称为直立设备。

常见的有塔器、反应器、立式罐等。

塔式容器是直立设备中的一种,是化工、炼油生产中最重要的设备之一。

它可使气液或液液两相之间进行紧密接触,达到传质及传热的目的。

塔式容器的主要特点是:体型高,长宽比大,荷载重,塔身除了承受压力载荷、温度载荷外,还承受风载荷、地震载荷和重量载荷。

塔式容器的支座通常为裙式支座,塔式的整个重量都是由裙座支撑。

地脚螺栓又将裙座固定在基础上。

二、钢制塔式容器标准简介JB4710-92是我国现行的塔式容器设计、制造、检验与验收的行业标准。

它适用于H/D>5,且H>10m的裙座自支承式钢制塔器。

塔式容器属于高耸结构,其承受的载荷除压力、温度载荷外,还有风载荷、地震载荷、重量载荷、偏心载荷等。

由于以上诸多载荷的存在,塔式容器的计算方法也不同于一般的压力容器。

高塔在压力较低时,风载荷、地震载荷决定了塔器的壁厚。

而低矮的塔器的壁厚大多数取决于压力载荷和最小壁厚。

由于风载荷和地震载荷的计算都是动力计算。

在作动力计算时,可视塔器为一底端固定的悬臂梁。

其振动形式为剪切振动或弯曲振动,有时也可为剪、弯联合振动。

当H/D≤4时,以剪切振动为主;4<H/D ≤10时为剪、弯联合振动;10<H/D时以弯曲振动为主。

设计塔器时仅考虑弯曲振动,忽略了剪切振动,才使得自振周期和地震计算得以简化。

这样给设计工作带来了极大方便。

这样作的结果,使自振周期变小,地震影响系数变大,计算出的地震载荷与地震弯矩较考虑剪切变形时大,设计上略趋于保守,但还是可行的。

本标准仅适用于裙座自支承的塔器,所谓裙座自支承是指由裙座支承在基础上的独立塔器,塔与塔之间,塔与框架之间毫无关连。

这也使计算自振特性时得以方便。

塔式容器的设计压力可以是内压,也可以是外压。

本标准主要引用标准有GB150《钢制压力容器》、GBJ9《建筑结构荷载规范》、GBJ11《建筑抗震设计规范》、GBJ17《钢结构设计规范》等。

第二节塔式容器计算一、总则1、设计压力对最大工作压力小于的塔器取设计压力为。

这样一来,凡是符合本规定的塔器一律按压力容器对待,这对常压操作的塔器来说显然是提高了要求。

塔器是工业装置的重要设备,对其要求提高一些为保证安全运行是有好处的。

真空塔器按承受外压设计。

2、最小壁厚及名义厚度最小壁厚主要是基于考虑在制造时满足焊接工艺对厚度的要求和保证几何尺寸的公差要求,还适当考虑了制造和运输过程中所需的刚度要求。

塔壳不包括腐蚀裕量的最小厚度按以下规定确定:(1) 对于Di ≤3800mm ,用碳钢或低合金钢制塔器,δmin ≥mm ,且不小于4mm 。

(2)对不锈钢制塔器,δmin ≥3mm 。

对塔壳和裙座,在任何情况下,其名义厚度不得小于最小厚度与腐蚀裕量之和。

考虑到制造、运输、安装的要求,设定裙座的有效厚度不小于6mm ,按规定,裙座壳的腐蚀裕量为2mm ,这样裙座壳体不含钢板负偏差的厚度应为8mm 。

计入钢板负偏差,圆整至钢板规格厚度,则裙座的名义厚度应为10mm 。

3、塔壳以外构件的腐蚀裕量严格地说,构件的腐蚀裕量应根据介质对材料的腐蚀率和构件的设计寿命决定。

即C 2=K ·BK ——腐蚀率 毫米/年B ——构件设计寿命,一般为15~20年10002Di工程上下列构件腐蚀裕量一般按经验选取裙座壳体C2=2mm地脚螺栓C2=3mm塔器内件(与塔壳材料相同时)按表1表1塔器内件腐蚀裕量C24、许用应力(1)受压构件许用应力按GB150规定;(2)非受压构件许用应力,除裙座壳和焊于受压壳体上的重要内件、栅板等支承件的许用应力按受压件的许用应力选择外,其余按GBJ17的规定选取。

在地震载荷、风载荷的作用下,计算壳体和裙座的组合拉、压应力时,由于载荷为短期作用载荷,许用应力值可以提高倍,即许用应力值在原来受压构件许用应力基础上乘一个系数K=。

焊接接头系数、压力试验等均按GB150要求。

注意:塔器以卧置进行液压试验时,试验压力应为立置时的试验压力+液柱静压力。

二、材料选用1、受压元件材料选用按GB150规定;2、裙座壳体按受压元件用钢要求选用。

因为裙座壳体支撑塔体的整个重量,它的破坏直接影响塔器的正常使用。

必要时裙座应设过渡段,使裙座顶部材料与塔体下部封头材料相同。

3、地脚螺栓一般选用Q235—A,许用应力按[σ]bt=147MPa。

当环境温度低于0℃时,选用16Mn, 许用应力[σ]bt=170Mpa。

如果选用其他碳素钢或优质碳素钢作地脚螺栓,其屈服安全系数n s≥。

4、基础环,盖板及筋板一般选用低碳钢(Q235—A),其许用应力[σ]b=140MPa。

三、塔式容器及裙座计算1、计算前的准备(1)工艺必要的给定条件(2)塔设备设置地区的条件设置地区的基本风压值,地震设防烈度,场地土类别等。

(3)计算条件的确定塔体的设计压力、设计温度,塔体(包括封头)材料及厚度附加量,裙座材料及厚度附加量,塔壳焊接接头系数,塔体与裙座的焊接结构等。

(4)偏心悬挂的附属设备的重量确定(最小、操作及最大重量)。

(5)确定危险截面位置。

一般来说,危险截面为下述截面。

a.塔器裙座底截面。

b.裙座上开设人孔、手孔、引出管孔的中心位置截面。

c.塔器筒体与裙座对接焊缝(或搭接焊缝)处截面。

d.塔体等直径筒节上筒体壁厚变化处截面。

e.塔体筒体直径变化的截面。

(6)对塔体进行分段。

在作自振周期、地震载荷计算中一般把塔体最多分为9段,作风载荷计算时分段方法可不同于前者,分段越多,就越接近于实际的风载荷分布情况,塔体分段原则为:a.危险截面处必须分段b.每一段几何形状没有突变,每一段应是一个几何连续体。

如直径相等的圆筒,半顶角不变的锥壳。

c.每一段的刚度连续,即要求分段的壳体厚度相等。

d.每一段质量分布没有突变,如筒体中有一定液位,气液分界面必须分开。

2、计算步骤(1)根据GB150相应章节按压力确定圆筒和封头的有效厚度δe 和δeh。

(2)根据地震或风载荷选取若干计算截面,设定各截面圆筒的有效厚度δei和裙座的有效厚度δes。

(3)进行载荷计算和应力校核,并应满足各相应的要求。

3、各种载荷计算(1) 塔器质量计算包括设备自重、操作物料、附件以及水压试验时的充水重量。

应区分各种不同的工况分别计算。

(2)自振周期计算a.概念自振周期:设备以某固有频率作自由振动时的振动周期称为自振周期。

其值随设备的质量和高度增加而增大。

振型:表征振动时立式设备各质点位移轨迹的曲线称为振型。

立式设备振动时具有多种振型,每种振型对应有一个自振频率,自振频率最小,即自振周期最大的称为第一振型。

而第二和第三振型等称为高振型。

塔器当H/D<15时,仅按第一振型计算地震弯矩;当H/D ≥15时,需考虑高振型影响,工程上为了计算简化,其地震弯矩按第一振型的倍计算。

b.等直径、等壁厚的塔器自振周期计算解析法计算中把塔视为质量均匀的悬壁梁作无阻尼自由振动。

经推导,得:33011033.90-⨯=i D e E H m HT δ 33021042.14-⨯=i D e E H m HT δ 33031011.5-⨯=i D e E Hm H T δ(3)地震载荷计算a.几个基本概念地震震级、地震烈度、基本烈度、设计烈度、近震和远震、 场地类别我国是一个多地震国家,JB4710也遵循国家标准GBJ11的规定,对设置在设防烈度为七、八、九度地区的塔器进行抗震验算。

b.水平地震力的计算c.垂直地震力计算d.地震弯矩计算塔任意计算截面I —I 的基本振型地震弯矩按下式计算对于等直径、等壁厚的塔,由于具有连续分布的几何特性的质量,其任意截面I-I 的基本振型地震弯矩可用积分的形式表示,并简化得底部截面0-0的弯矩即 h=0时当H/D>15,或高度≥20m 时,还应考虑高振型的影响。

高振型影响的地震弯矩为相应截面第一振型地震弯矩的25%,在进行稳定性验∑=--=n k k K II E h h F M 111)()41410(17585..35..25..35..2011h h H H Hg m a C M z II E +-=-gHm a C M Z E 010013516=-算时,塔任意截面的弯矩应为(4)风载荷计算顺风向风力分为平均风和脉动风。

平均风是稳定风,对结构的作用是静力的,采用静力计算方法,只要知道风压大小和结构的迎风面积即可求出风载荷的值。

脉动风是阵风脉动,对结构的作用是动力的。

对结构产生振动,用随机理论计算。

a.水平风力计算在计算水平风力时,必须对塔进行分段,对于等截面的塔,每段小于10m 。

对于变截面的塔宜按截面变化的情况分段,需要计算应力的危险截面亦需分段。

塔体某一计算截面的水平风力……以上算式既考虑了平均风对塔体的作用,也考虑了脉动风对塔体振动的影响作用,式中f i , K I 查JB4730表。

b.风弯矩计算(见图1)计算时,塔体分段越多,就越接近于实际的风载分布情况,算出I I E I I E M M --=125.161110211110-⨯=e D L f q K K P 62220221210-⨯=e D L f q K K P 602110-⨯=eii i i i D L f q K K P图1的塔截面弯矩就越精确。

对于高塔,由于风载荷所产生的弯矩随高度而变化,因而壁厚可以从下往上逐级减薄,以达到节约材料的目的。

应计算弯矩的截面,是指需要验算的截面,如塔底、裙座人孔处、裙座与塔底封头连接处焊缝、不等直径变截面交界处、等直径变壁厚处。

塔器任意计算截面I-I 处的风弯矩为…… 塔底截面0-0处产生的风弯矩为……(5)偏心弯矩计算偏心质量引起的弯矩为 ++++++=+++++-2()2(221211i i i i i i i i i I I W L L L P L L P L P M ++++++=-2()2(232132121100L L L P L L P L P M WM e = m e ·g ·e 4、最大弯矩塔器任意计算截面I-I 处最大弯矩为取其中较大值塔底部截面0-0处最大弯矩为取其中较大值上式弯矩叠加是基于:第一,当30年一遇大风时,发生地震的几率很小,故不考虑地震影响;第二,发生地震同时刮30年一遇的大风时几率也很小,但刮小的风完全是有可能的。

故取1/4倍风弯矩与地震弯矩叠加。

5、塔体的强度及稳定性校核塔体承受压力(内压或外压)、弯矩(地震弯矩、风弯矩、偏心弯矩)和轴向载荷(重力及垂直地震力)的联合作用。

内压使塔体产生轴向拉应力,外压引起轴向压应力。
