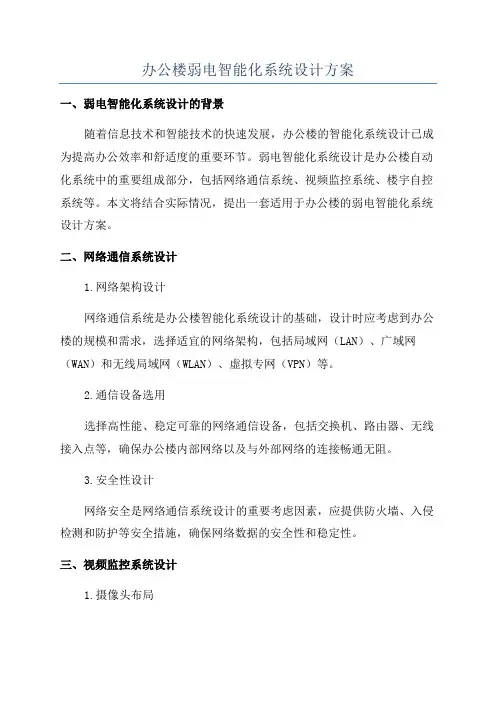

办公楼弱电智能化系统设计方案一、弱电智能化系统设计的背景随着信息技术和智能技术的快速发展,办公楼的智能化系统设计已成为提高办公效率和舒适度的重要环节。
弱电智能化系统设计是办公楼自动化系统中的重要组成部分,包括网络通信系统、视频监控系统、楼宇自控系统等。
本文将结合实际情况,提出一套适用于办公楼的弱电智能化系统设计方案。
二、网络通信系统设计1.网络架构设计网络通信系统是办公楼智能化系统设计的基础,设计时应考虑到办公楼的规模和需求,选择适宜的网络架构,包括局域网(LAN)、广域网(WAN)和无线局域网(WLAN)、虚拟专网(VPN)等。
2.通信设备选用选择高性能、稳定可靠的网络通信设备,包括交换机、路由器、无线接入点等,确保办公楼内部网络以及与外部网络的连接畅通无阻。
3.安全性设计网络安全是网络通信系统设计的重要考虑因素,应提供防火墙、入侵检测和防护等安全措施,确保网络数据的安全性和稳定性。
三、视频监控系统设计1.摄像头布局根据办公楼的布局和安全需求,合理规划摄像头的布局,覆盖重要区域和通道,确保视频监控的全面性和无死角。
2.存储和管理选择高分辨率的摄像机和专业的存储设备,如硬盘录像机(DVR)或网络录像机(NVR),实现视频数据的存储和管理。
3.远程监控提供远程监控功能,可以通过手机或电脑等终端设备随时随地查看视频监控画面,提升办公楼安全管理的效率。
四、楼宇自控系统设计1.建筑自控利用传感器、执行器、控制器等装置,实现对楼宇内温度、湿度、照明等环境因素的监测和调节,提高能源利用效率和人员舒适度。
2.整合管理设计中应考虑到不同子系统的整合管理,比如电力管理、供水管理、空调管理等,确保各个系统之间的协调运行,提高整个楼宇系统的智能化程度。
3.智能节能通过智能控制和调度,实现楼宇设备的高效运行和能源的合理利用,减少能源浪费,达到节能减排的目的。
五、弱电智能化系统设计的实施步骤1.需求分析与业主充分沟通,了解办公楼的具体需求和目标,根据需求分析确定弱电智能化系统的功能和设计要求。
