电网监控与调度自动化第三章5-7节
电网监控与调度自动化 复习思考题
电网监控与调度自动化中国电力出版社《电网监控与调度自动化》复习思考题1填填充充题题1-01、配电自动化系统的通信网络，是一个典型的数据通信系统，目前，它基本上由数据终端设备（DTE）、数据传输设备（DCE）和数据传输信道等三部分组成。
1-02、光纤通信是以光波作为信息载体，以光导纤维作为传输介质的通信手段。
1-03、高频通道主要由高频阻波器、耦合滤波器和结合滤波器组成。
1-04、在微机远动装置中，为了准确地测量有功功率和无功功率，交流采样的关键在于采集的电压信号和电流信号的同时性。
1-05、在远方抄表系统中，根据转缓原理，电子式电能表可分为热电转换型电能表、模拟乘法器型电能表以及数字乘法器型电能表等三大类型。
1-06、在对配电网络进行拓扑时，需要利用负荷之间的相互关系进行各种负荷变换。
目前在馈线自动化系统中，比较常见的两种负荷变换方法是点弧变换和弧点变换。
1-07、配电自动化的管理子过程一般可分为信息管理、可靠性管理、经济性管理、电压管理和负荷管理等五个部分。
1-08、目前，配电站的远动装置（RTU）都必须具有遥测、遥控、遥信和遥调等四种综合管理的能力。
1-09、目前有三种典型的配电自动化开关设备的相互配合所构成的馈线自动化的模式，即重合器和重合器配合模式、重合器和电压-时间型分段器配合模式以及重合器和过流脉冲计数型分段器配合模式。
1-10、远程自动抄表电能计费系统主要包括具有自动抄表功能的电能表、抄表集中器、抄表交换机和中央信息处理机等四个重要组成部分。
1-11、电力负荷控制系统由负荷控制中心和负荷控制终端两部分组成。
1-12、配电自动化的地理信息系统是由硬件、软件和数据构成的有机结合体。
1-13、配电自动化的计算机网络由计算机硬件系统和软件系统组成，它的作用在于解决配电自动化各子系统之间以及内部各功能模块之间资源的共享问题。
1-14、在微机远动装置中，采集电量通常的方法是采用脉冲电能表测量电量信息，但这种方式存在丢脉冲问题以及电磁干扰问题。
电网监控与调度自动化作业题及答案
第一章1-1、电网监控与调度自动化系统结构与功能答：以计算机为核心的电网监控与调度自动化系统的基本结构按其功能可分为四个子系统..1信息采集和命令执行子系统..与主站配合可以实现四遥遥测、遥信、遥控、遥调功能..2信息传输子系统..有模拟传输系统和数字传输系统;负责信息的传输.. 3信息的收集、处理和控制子系统..将收集分散的实时信息;并进行分析和处理;并将结果显示给调度员或产生输出命令对系统进行控制..对其信息作出决策;再通过硬件操作控制电力系统..1-2、电网监控与调度自动化系统的管理原则和主要技术手段答：电力系统调度的目标是实现对变电站运行的综合控制;完成遥测和遥信数据的远传;与控制中心的变电站电气设备的遥控与遥调;实现电力调度系统的自动化..应用主要技术手段：配电管理系统和能量管理系统..配电管理系统包括配电自动化DA;地理信息系统GIS配电网络重构;配电信息管理系统MIS需方管理DSM等部分..能量管理系统主要包括数据采集与监控SCADA、自动发电控制与经济调度控制AGC/EDC、电力系统状态估计与安全分析SE/SA、调度员模拟培训DTS..第二章2-1、简述交流数据采集技术方案的基本原理..答：交流数据采集技术方案的基本原理选择交流信号的某一点为采样起始点;在交流一个周期T内均匀分布采集N个点;电压信号经A/D变换后得到N个二进制数;通过计算机的处理;可以采集得到所需对象的有效值;初相位等参数..2-2、简述微机变送器的组成与工作过程..答：微机变送器由交流信号输入回路;采集保持器;A/D转换器、CPU和存储器以及工频跟踪和采样时序电路等组成..输入信号经相应的TA或TV变换成0-5V交流电压信号..输入到多路模拟电子开关;CPU将当前需采集的路号地址送到MPX;MPX立即将选定的模拟电压输出刀采样保持器..采样保持器按确定的采样时序信号采集该交流信号;当保持脉冲到达后;其输出信号保持不变..之后;CPU启动A/D转换信号;A/D转换器将采样保持器输出的模拟电压转换成数字量..当转换结束后;非门A/D转换器经与非门向CPU发出转换结束信号;CPU中断当前工作;经并行接口电路读得A/D转换输出数据..CPU重复发出选择下一路采样的地自己信号到MPX;一个周期内重复1+mN次;CPU获得了一个周期内的每路输入信号的N个采样值..CPU将采集的数据进行处理;并计算出线路上的各种电气量值..2-3. 简述标度变换的意义与基本原理求用四位十进制数显示满量程为140KV电压的标度变换系数K答：标度变换的意义：电力系统中各种参数有不同的量纲和数值范围;如V与kV;A与kA..这些信号经过各种变换器转化为A/D转换器能接受的信号范围;经A/D转换为标幺值形态的数字量;但无法表明该测量值的大小..为了显示、打印、报警及向调度传送;必须把这些数字量转换成具有不同量纲的数值;这就是标度变换..第三章3-1、简述RTU的种类、功能和结构..答：远方终端RTU是电网监视和控制系统中安装在发电厂或变电站的一种运动装置;种类主要有分布安装于线路分段开关的馈线终端FTU和安装在配电变压器的数据终端TTU..远方终端的功能是终端对电网的监视和控制能力也包括终端的自检、自调和自我恢复能力;分为远方功能和当地功能..远方终端功能主要有遥测、遥信、遥控、遥调、电力系统统一时钟、转发和适合多种规约的数据远传..当地功能有CRT显示;汉字报表打印;本机键盘、显示器;远方终端的自检与自调功能..结构包括定时器/计时器、终端控制器、远功信息输入电路、输出电路、本机键盘和显示器、CRT显示器、打印机..3-2、简述遥测交流采样过程及其修正..答：采样过程：在交流采样方式下;多个模拟遥测量首先有中介变换器进行交换成合适的电压;经虑波后进入电路多路模拟开关;按序多选一输出;通过采样保持器实现电压采样;并在模数转换过L路电流;在一个交流信号周期内对每一路都要采样N次;那么对某一输入信号两次采样之间的时间间隔为Ts;则A/D转换器必须在相应时间内完成数模转换;完成对多路输入信息的采集与转换;对二进制数码进行处理及运算;并编码成遥测信息字;向调度中心发送..修正：工频跟踪、相位差修正、极性转换;对变化不大的量采用越阈传送.. 3-3、简述遥信采集输入电路、CPU定时巡查方式及其特点..答：遥信采集输入电路：遥信采集定时巡查方式主要分成三种：1采用定时扫查方式的遥信输入;特点是CPU始终参与在扫描及判别的过程中;数据可靠性高；缺点是CPU 负载过重..2采用中断方式的遥信输入;特点是CPU响应中断后进行数据的扫描;减轻CPU的负载;缺点是易受干扰引起误差通信;数据不可靠..3中断触发扫查方式的遥信输入;特点是用8279读取遥信变位;扫查方式读取遥信状态;缺点是结构复杂..3-4、简述遥控命令种类、遥控信息的传递过程..答：遥控命令的种类分为遥控选择命令、遥控执行命令、撤销命令..遥控信息传递过程：1调度中心向厂站端RTU发遥控选择命令..2RTU接收到选择命令后;启动选择定时器;校核性质码和对象码的正确性;并使相应的性质继电器和对象继电器动作;使遥控执行回路处于准备就绪状态..3RTU适当延时后读取遥控对象继电器和性质继电器的动作状态;形成反校信息..4RTU将返送校核信息发往调度中心..5调度中心显示返校信息;与原发遥控选择命令核对;若调度员认为正确;则发送遥控执行命令到RTU；反之;发出遥控撤消命令..6RTU接收到遥控执行命令后;驱使遥控执行继电器动作..若RTU接收到遥控撤消命令;则清除选择命令;使对象继电器和性质继电器复位..7RTU若超时未收到遥控执行命令或遥控撤消命令;则作自动撤消;并清除选择命令..8遥控过程中遇有遥信变位;则自动撤消遥控命令..9当RTU执行遥控执行命令时;启动遥控执行定时器;定时到;则复位全部继电器..10RTU在执行完成遥控执行命令后;向调度中心补送一次遥信信息..第四章4-1、简述变电站自动化的含义及基本结构..变电站自动化是专业性的综合技术;将监视监测、继电保护、自动控制装置和远动等所要完成的功能组合在一起的一个综合系统..变电站自动化系统的基本功能主要体现在七个子系统..一、监控子系统;主要包括：1数据采集;又分为模拟量的采集;数据量的采集;电能计量；2事件顺序记录SOE3事故追忆、故障录波和测距4控制及安全操作闭锁5运行监视与人机联系6安全监视和报警7打印功能8数据处理与记录9谐波分析与监视二、微机保护子系统：1微机保护子系统的功能2对微机保护子系统的的要求..微机保护应包括全变电站主要设备和输电线路的全套保护;具体有：1高压输电线路主保护和后备保护2主变压器的主保护和后备保护3无功补偿电容器组的保护4母线保护5配电线路的保护6不完全接地系统的单相接地选线等..三、电压、无功功率综合控制子系统;保证安全、可靠供电和提高电能质量的自动控制功能四、“无防”子系统;利用计算机的逻辑分析功能强的特点;配套一些闭锁装置及动作闭锁回路改造;构成防止误操作的“五防”闭锁子系统..五、其他自动装置功能子系统;1低频减负荷控制2备用电源自投技术3小电流接地选线控制六、遥视及检测子系统运用;运用摄像仪和红外热像仪进行巡视摄像;经远方通道传至调度侧进行远方监视;能够识别危害物并发警告并视察区域温度的变化;防止设备温度过高和火灾..七、远动及数据通信子系统：1综合自动化系统内部的现场级间的通信2综合自动化系统与上级调度的通信4-2、做变电站自动化体系结构比较表答：集中式变电站自动化结构模式、特点：采用不同的计算机扩展自身接口电路;集中采集信息、计算处理、主机多种选择缺点：必须采用双机并联运行的结构才能提高可靠性、软件复杂、系统调试麻烦、组态不灵活..分布式系统集中组屏的变电站自动化系统结构模式：特点是将控制、保护两大功能作为一个整体来考虑二次回路设计大为简化、采取分层管理的模式缺点：使用电缆较多分散式与集中式相结合的变电站自动化结构模式;特点：配电线路的保护和测控单元分散安装在开关柜内;高压线路保护和主变压器保护住在等采集中组屏安装在控制室内的分散式系统结构;缩小了控制室的面积、减少施工和设备安装工程量、节省了大量连接电缆、组态灵活、检修方便、抗干扰能力强、可靠性高..4-3、分析变电站无功—电压综合控制的技术方案答：变电站无功—电压综合控制是维持供电电压在规定的范围内;主要应用的是有载调压变压器分接头开关调压和投切电容器组对系统电压和无功功率的调节规律控制、把变压器低压侧电压U0分为高压区UH、低压区UL和正常区域;无功功率总量Q划分为上限区QH、下限区QL及正常区域制成九区域、只有第九区域满足运行方式;如果存在两者之一越限时;根据具体情况调节变压器或电容器;使电压、无功功率满足要求..4-4、分析变电站防误操作闭锁系统的技术方案答：变电站防误操作闭锁系统是在监控系统中嵌入“五防”闭锁系统程序..运行人员按照防误主机及电脑钥匙;依次对设备进行操作;当操作不符合程序时;设备拒绝开锁;是操作无法进行;防止误操作的发生;对现场设备监控遥控是;向“五防”系统发送遥控允许请求;“五防”系统根据主机的操作规则库判断是否违反“五防”;违反的;向监控系统恢复禁止命令;否则;对当前操作进行确认后;进行下一步操作、直到完成任务..第五章5-1、简述配电管理系统的主要内容和功能..答：1配电调度自动化系统DSCADA电压管理;故障诊断与停电管理..2变配电站自动化;RTU;FTU;采集;监视;控制;保护通信..3馈线自动化FA;测量监视远方控制;故障定点隔离;恢复..4图资系统AM/FM/GIS.提供实时地理信息;背景下的设备;线网;用户信息..5用电管理自动化;客户信息;符合管理;计量收费;用电管理自动化..6配电网分析软件;网络拓扑;潮流分析;短路电流计算;状态估计;安全分析;负荷预测等..5-2、分析馈线自动化的技术方案两种方式答：就地控制方案分析目标：针对辐射式多段线路;依靠开关设备;就地实现线路故障定位;隔离与非故障段恢复供电..思路：利用线路首端断路器多次重合闸;配合各段开关;设置延时分、合闸与闭锁时限;根据重合后各开关闭合时间的长短来定位并闭锁距故障最近的开关;然后再次重合恢复非故障段供电..实例：QR为重合器;第一次跳闸后15s重合;第二次重合后5s重合..QS1-QS4为分段器;延时闭合时限X;7s或14s；延时分闸时限Y;3s；闭锁时限Z;5s..L1-L5为各段线路;设L4段发生永久短路故障..工作过程：1L4故障;QR快速跳闸;各段线路先后失压..2各QS无压;分闸..3QR延时15s自动重合闸;L1段及QS1带电..4QS1延时7sX时限合闸;L2段及QS2;QS4带电..5QS2延时7s合闸;L3段及QS3带电;QS4延时10s与T接L3段错开合到故障段L4段上..6QR再次快速跳闸;全线失压..7各QS失电;延时3sY时限分闸;其中;QS1;QS2带电时间超过5s闭锁时限Z;解除闭锁；QS4带电时间小于5s;被闭锁分闸..8QR二次跳闸后延时5s 再次重合闸;L1及QS1带电..9QS1延时7s后合闸; L2及QS2;QS4带电..10QS2延时7s后合闸;L3段及QS4被闭锁于分闸;故障段L4被隔离..11QS3延时14s后分闸;L5带电;至此实现FA..应用分析：所用时间T=15+7+10+5+7+7+14=65s较短;但经历多次重合闸后对设备与负荷有冲击;线路结构复杂是;配合有困难..二基于FTU与通信网络的FA方案分析目标：对辐射式或开环运行的环网多段线路;利用各段开关上的FTU及通信网实现故障定位;隔离;恢复..思路：对于辐射式或开环运行的环网多段线路;故障段最后一个流过故障电流的开关与第一个未流过Ir的开关之间;各FTU采集此信息送至控制站; 至FTU遥控断开故障两端开关并闭锁;然后恢复非故障段供电..工作过程分析：如图：QL3为联络开关断开;其他开关闭合;设永久故障位于QL1和QL2之间..1故障：QFA跳闸..2短暂延时后;QFA重合;以排除暂时性故障..3若为永久性故障;QFA再次跳闸..4预先任意一个开关上的FTU为主FTU;如QL3上FTU;各FTU向主FTU3传送数据..5主FTU得知QL1有两次失压;两次故障电流；QL2有两次失压;没有故障电流;判断故障段在QL1和QL2之间..6主FTU遥控QL1、QL2打开并闭锁;完成故障定位与隔离..7主FTU遥控分段QL3闭合;将QL2与QL3间负荷从B端供电..8主FTU通知QFA保护延时闭合QFA;恢复QL1之前负荷供电完成7..应用分析：所用时间缩短到几秒钟;减少冲击;增加FTU设备网络;成本高..5-3、简述需方用电管理DSM的含义并分析器技术方案..答：DSM是通过一系列经济政策和先进技术结合直接影响用户的电力需求;以提高用电效率;节能的系统工程;其关键在于调动用户和第三方的积极、有效参与..DSM实施方案有：1设置分时、分质电价;拉大价差;以改善负荷曲线..2鼓励多方参与可再生电源发电;就近利用;减少传输损耗与发电污染..3推广节电器具与方法;如价格补贴;能耗标识体系..4推广需方储能技术;如建筑隔热;蓄冷、蓄热技术;以减小高峰电力需求.. 5对用户的功率长时间运行的设备直接控制;节能运行..6实现用监测计量自动化;促进用户参与自我管理用电..j第七章7-1、做电力调度系统主站体系结构比较表..答：1集中式的调度自动化主站系统结构：特点：计算机间采用接口与接口的链接方式;以小型计算机为主;有单机和多机系统..缺点:受硬件结构和价格昂贵的影响..2分布式的调度自动化主站系统结构;特点：采用标准的接口和介质;把整个系统按功能解列在网络的各个节点口;数据实现冗余分布;提高系统的整体性能;降低单机的性能要求提供了系统安全性和可靠性;系统的可扩充性增强..缺点：软件没有完全的独立..3开放式体系结构的基本特性;提供标准的接口对外互联逐步实现软件上的独立;便于不断扩展结构和功能7-2、分析解决电力系统状态估计SE问题的技术方案..答：电力系统状态、估计是为其他高级功能提供可靠数据集;状态估计是利用实时测量系统的冗余度来提高精度;估计出系统运行状态、冗余度越大、估计值和实际值越接近;尽可能使状态变量的估计值和测量值的误差平方最小;使用加权最小二乘法列出所需算术式;对其求导;并其导数为零;求的估计值可近似看7-3、分析解决电力系统静态安全分析SA问题的技术方案..答：静态安全分析是判断系统发生预想事故后电压是否越限和线路是否过负荷的分析;当系统发生故障后可能会出现系统电压越限;线路过负荷;系统失去稳定等为了便于及时了解所需状态量将网络进行导纳短上的化简进行潮流计算根据计算所得的结构进行预想事故分析;处理措施;校核越限的实际情况;做出相对应的措施选择渐而是系统不安全状态得到预防控制..7-4、简述电力系统符合预测的类型、预测模型及主要预测方法..答：电力系统负荷预测按内容分为系统负荷预测和母线负荷预测;按时间可分为超短期、短期、中期、长期负荷、按行业分可有城市民用负荷;商业负荷、农村负荷;2负荷及其他负荷按预测标识的不同特性又分为最高负荷、最低负荷、平均负荷、负荷峰各差、高峰负荷平均、低各负荷平均、平峰负荷平均全网负荷;母线负荷、预测模型主要有典型负荷分量;天气敏感负荷分量、异常或特殊事件符合分量、随机负荷分量..Yt=Nt+Wt+St+rt 预测方法有时间序列法;卡尔曼滤波分析法、回归分析法、指数平滑预报法、专家系统法、模糊预测法、灰色模型法、优选组合预测法、人工神经网络法..7-5、简述电力系统自动发电控制AGC的基本原理与控制方式..答：电力系统自动发电控制AGC调整电力系统功率的平衡在电力系统中负荷的变化会使整个电力系统的频率下降或上升;系统中所有机组调节器动作加大或减小、发电功率提高或降低到某一水平;这时整个电力系统发电和负荷达到新的平衡;与原来稳定的状态频率偏差△f和净变功率偏差△Pt;AGC动作;提高或减少发电功率恢复频率到达正常值f..和变换功率到达计划值I;随后AGC随时间调整机组重新分配发电功率..控制方式有：1、定频率控制FFC：ACE=K△f2、定变换功率控制方式FTC：AGC=△Pt3、联络先控制偏差模式TBC：ACE=△Pt+K△f4、自修正时差控制方式：ACE=△Pt+K△f+Kt△f5、自动修正变换电能;差控制方式：ACE=△Pt+ K△f+KwAw6、自动修正时差级变换电能差控制方式：ACE=△Pt+ K△f+Kt△f+Kw△w。
电力系统远动及调度自动化
电力系统远动及调度自动化————————————————————————————————作者：————————————————————————————————日期：第一章绪论1、电力系统调度自动化的基本任务：①控制整个电力系统的运行方式，使电力系统在正常状态下能满足安全、优质和经济地向用户供电的要求；②在缺电状态下做好负荷管理；③在事故状态下迅速消除故障的影响和恢复正常供电。
电网调度自动化应有的功能：SCADA 功能（数据采集和监控功能）、AGC 功能（自动发电控制功能）、EDC 功能（经济调度控制功能）、EMS 功能（能量管理功能）电力系统运行的基本要求：1、保证安全可靠地供电；2、要有合格的电能质量；3、要有良好的经济性。
第二章电力系统数据检测基本技术霍尔模块的特点：1、一二次完全绝缘，绝缘电压一般在2-12KV，特殊情况能达到20—50KV；2、响应速度非常快，一般小于1μs，相差几乎为零；3、由于它是磁势平衡反馈式，故不管一二次电流，一二次电压为任何波形均可测量，0—50KHz 精度达0.5%，50—100KHz 精度达1%4、过载能力强，过载达20 倍，不损坏，一二次之间电容很弱，共模影响可以忽略；5、既可以测量电流，也可测电压、功率。
RTU 的远方功能：1、遥测：即远程测量。
将采集到的被监控发电厂或变电所的主要参数按规约传送给调度中心。
这些参数包括发电机组、变压器、调相机组、变压器、输电线、配电线等通过的有功和无功。
重要支路和重要母线的电压等。
2、遥信：即远程信号。
将采集到的被监控发电厂或变电站的设备状态信号，按照规约传送给调度中心。
3、遥控：远程命令。
它是从调度中心发出改变运行设备状况的命令。
4、遥调：即远程调节。
它是从调度中心发出命令，实现远方调整发电厂或变电所的运行参数。
另外还有数字值、计数脉冲、事件顺序记录、电力系统同统一时钟、转发、适合多种规约的数据远传等功能2-1 何谓四遥功能？RTU 在四遥中的作用是什么？所谓四遥功能是指遥测、遥信、遥控和遥调。

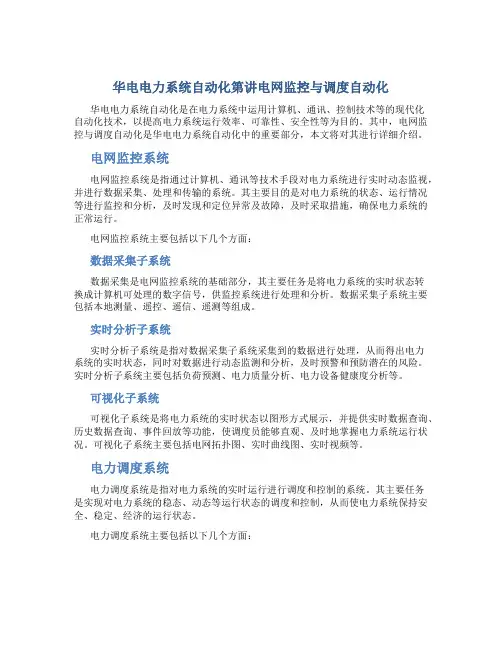

华电电力系统自动化第讲电网监控与调度自动化
华电电力系统自动化第讲电网监控与调度自动化华电电力系统自动化是在电力系统中运用计算机、通讯、控制技术等的现代化自动化技术，以提高电力系统运行效率、可靠性、安全性等为目的。
其中，电网监控与调度自动化是华电电力系统自动化中的重要部分，本文将对其进行详细介绍。
电网监控系统电网监控系统是指通过计算机、通讯等技术手段对电力系统进行实时动态监视，并进行数据采集、处理和传输的系统。
其主要目的是对电力系统的状态、运行情况等进行监控和分析，及时发现和定位异常及故障，及时采取措施，确保电力系统的正常运行。
电网监控系统主要包括以下几个方面：数据采集子系统数据采集是电网监控系统的基础部分，其主要任务是将电力系统的实时状态转换成计算机可处理的数字信号，供监控系统进行处理和分析。
数据采集子系统主要包括本地测量、遥控、遥信、遥测等组成。
实时分析子系统实时分析子系统是指对数据采集子系统采集到的数据进行处理，从而得出电力系统的实时状态，同时对数据进行动态监测和分析，及时预警和预防潜在的风险。
实时分析子系统主要包括负荷预测、电力质量分析、电力设备健康度分析等。
可视化子系统可视化子系统是将电力系统的实时状态以图形方式展示，并提供实时数据查询、历史数据查询、事件回放等功能，使调度员能够直观、及时地掌握电力系统运行状况。
可视化子系统主要包括电网拓扑图、实时曲线图、实时视频等。
电力调度系统电力调度系统是指对电力系统的实时运行进行调度和控制的系统。
其主要任务是实现对电力系统的稳态、动态等运行状态的调度和控制，从而使电力系统保持安全、稳定、经济的运行状态。
电力调度系统主要包括以下几个方面：静态调度子系统静态调度子系统是指对电力系统的长期规划和优化进行调度和控制，包括负荷预测、电网规划、电力交易等。
静态调度子系统主要采用数学模型、规划工具等技术手段，对电力系统进行长期规划、短期调度和实时控制。
动态调度子系统动态调度子系统是指对电力系统的实时运行进行调度和控制，包括负荷控制、发电机控制、线路控制等。
电网监控与调度自动化笔记
电网监控与调度自动化笔记.txt世上有三种人：一是良心被狗吃了的人，二是良心没被狗吃的人，三是良心连狗都不吃的人。
︶﹋丶爱情是个梦，而我却睡过了头﹌电网监控与调度自动化填空题：1.如果调度中心要远方调节发电厂几组功率，需要四邀中的（遥测）和（遥调）功能。
2.电压变送器的输出信号是与输入电压成正比的（直流电流信号）和（直流电压信号）。
3.为了提高装置效率和信道利用率，只能某些模拟量的变化超过设定的（阀值）才传送。
4.DSM表示（需方管理）。
5.在数据通信中，每个信号脉冲成为一个（脉动）。
6.信息速率的单位是（Bit），码元速率以（Bd）为单位。
7.电网监控与调度自动化系统按其功能可分为四个子系统——（信息采集和命令执行子系统）（信息传输子系统）（信息的收集，处理和控制系统）（人机联系子系统）。
8.在交流信号采样前进行（模拟滤波），滤除（高次）谐波，A/D变换后进行（数字滤波）。
9.变电站自动化系统中，四遥属于（信息采集和命令执行）子系统的功能。
10.随着电网的扩大和无人值班变电站数量的增加，（无人值班）变电站的管理模式大多采用(集控站控制)的管理模式。
11.有功分量辨别法必须与带（阻尼电阻）的自动跟踪消弧线圈装置配套使用。
12.（11，4）线性分组码的禁用码字个数为（）。
13.异步通讯中，为保证正确接收，必须保证一个数据帧中采样脉冲时间误差的累积不超过（半个）码元单元。
14.测量仪表的准确度越高，则加权最小二乘中对应的权系数（越大）。
15.电力系统（故障录波）装置主要在500KV,220KV变电站及一些枢纽变电站中用作记录和分析电网故障的设备。
16.按数据传输媒介不同，数据传输信道可分为（有线）信道和（无线）信道。
17.事故追忆是对故障前后（主要遥测量）的变化过程进行记录实现的。
18.预测和计划型伪量测量的权重（较小）。
19.信息传输子系统按其信道的制式不同，可分为（模拟传输）子系统和（数字传输）子系统两类。

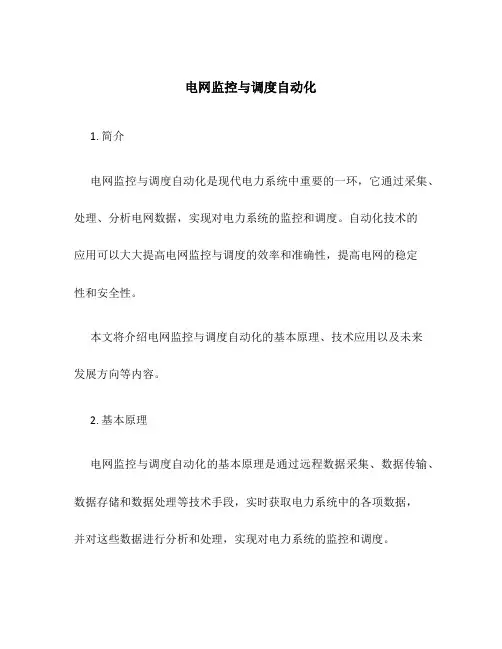

电网监控与调度自动化
电网监控与调度自动化1. 简介电网监控与调度自动化是现代电力系统中重要的一环，它通过采集、处理、分析电网数据，实现对电力系统的监控和调度。
自动化技术的应用可以大大提高电网监控与调度的效率和准确性，提高电网的稳定性和安全性。
本文将介绍电网监控与调度自动化的基本原理、技术应用以及未来发展方向等内容。
2. 基本原理电网监控与调度自动化的基本原理是通过远程数据采集、数据传输、数据存储和数据处理等技术手段，实时获取电力系统中的各项数据，并对这些数据进行分析和处理，实现对电力系统的监控和调度。
其中，远程数据采集是通过各种传感器和测量设备获取电力系统中的各项数据，包括电压、电流、功率等信息。
数据传输通过实现远程通信技术，将采集到的数据传输到监控中心。
数据存储通过数据库技术，将采集到的数据进行存储和管理。
数据处理通过应用数学模型和算法，对采集到的数据进行分析、预测和优化，提供决策支持。
3. 技术应用3.1 实时监控电网监控与调度自动化系统能够实时监控电力系统中的各项参数和指标，包括电压、电流、频率、负荷等。
通过监控系统的界面，运维人员可以直观地了解电力系统的运行状态，及时发现和处理潜在问题，提高电网的稳定性和可靠性。
3.2 故障检测与诊断电网监控与调度自动化系统能够通过对电力系统数据的分析和处理，实现故障的自动检测和诊断。
一旦发生故障，系统能够及时发出警报并提供相应的处理方案，减少对电力系统的影响，提高故障处理的效率。
3.3 调度优化电网监控与调度自动化系统能够通过对电网数据的分析和优化，实现对电力系统的调度优化。
通过合理的调度策略，系统能够在保证电网安全运行的前提下，实现电力系统的高效运行，提高电网的经济性和可持续性。
4. 未来发展方向未来，随着物联网、大数据和人工智能等技术的不断发展，电网监控与调度自动化将迎来更多的创新和突破。
以下是一些可能的发展方向：4.1 多源数据融合随着电力系统中数据的不断增加，将来的电网监控与调度自动化系统需要能够融合来自多个数据源的数据，实现更全面、准确的电网监控和调度。
电网监控与调度自动化课件
分布式能源接入
支持分布式能源的接入，如光伏 、风电等，实现能源的互补和优 化配置。
高级计量体系
通过智能电表和远程通信技术， 实现用户用电数据的实时采集和 远程控制。
电网监控与调度自动化在分布式能源接入中的应用
01
能源互补与优化配 置
通过智能调度，实现多种能源的 互补和优化配置，提高能源利用 效率。
功能
实时监测、数据采集与处理、控制与 调节、故障诊断与处理、安全保护等 。
电网监控系统的组成与结构
组成
主站系统、子站系统、通信网络、远程终端单元等。
结构
分层分布式结构，包括间隔层、站控层和调度层。
电网监控系统的发展历程与趋势
发展历程
从模拟监控到数字监控，再到智能监 控。
发展趋势
集成化、智能化、网络化、可视化。
调度管理
根据电网的运行状态和需求，合理调度发电、输 电和配电等资源，实现电力的高效利用。
故障诊断与处理
通过分析电网运行数据，快速定位和解决电力系 统中出现的故障，减少停电时间。
电网监控与调度自动化在智能电网中的应用
需求响应管理
通过实时监测用户用电需求，智 能调度电网资源，实现需求侧的 响应和能源的高效利用。
02 电网调度自动化技术
调度自动化的概念与作用
调度自动化的概念
调度自动化是一种利用计算机、网络和通信等技术，对电网的运行状态进行实时 监控、分析和控制的技术。
调度自动化的作用
调度自动化可以提高电网的运行效率和安全性，降低运行成本，提高供电质量。
调度自动化的技术原理
数据采集与处理
通过各种传感器和测量设备，实时采集电网的运行数据，并进行 预处理，提取出有用的信息。
电网监控与调度自动化交流数据采集与处理课件
调度自动化系统概述
调度自动化系统是电力系统的重要组成部分，负责对电力 系统进行调度、控制和管理，保障电力系统的安全、稳定 和经济运行。
调度自动化系统通过计算机软硬件、通信、测量等技术手 段，实现对电力系统的数据采集、处理、分析、报警等功 能，为调度人员提供实时、准确、全面的电力系统运行信 息，支持调度决策。
对历史数据和归档数据进行处理，包括数 据聚合、趋势分析、异常检测等。
数据压缩与优化
数据安全与隐私保护
采用数据压缩和优化技术，减小数据存储 空间和提高数据传输效率。
采用加密、脱敏等技术手段，确保数据的 安全性和隐私保护。
数据处理技术应用
01
02
03
04
电网监控
通过对电网运行数据的实时采 集和处理，实现对电网运行状
学员能够了解电网监控与调度 自动化交流数据采集与处理的 实际应用案例。
02
电网监控与调度自动化基础知识
电网监控系统概述
电网监控系统是负责对电网运行状态进行实时监测、控制和 管理的系统，主要功能包括数据采集、处理、分析、报警等 。
电网监控系统通过各种传感器、测量仪表、计算机软硬件等 技术手段，实现对电网运行状态的实时监测和评估，及时发 现和解决电网运行中的问题，保障电网安全、稳定、经济运 行。
03
数据采集技术
数据采集原理
数据采集是通过一定的传感器、仪表 和通信设备，将电网运行过程中的各 种参数（如电压、电流、功率等）转 换成可处理和传输的信号，为监控和 调度提供原始数据。
数据采集原理包括模拟信号的转换、 数字信号的处理和传输等，涉及到信 号处理、通信和控制等多个领域。
数据采集设备
传感器用于检测电 网运行过程中的各 种参数，如电压、 电流、温度等。
电网监控与调度自动化题库及答案
第一章概述1.简述电网监控与调度自动化系统的基本结构答：电网监控与调度自动化系统按其功能可分为四个子系统：（1）信息采集和命令执行子系统；（2）信息传输子系统；（3）信息的收集、处理和控制子系统；（4）人机联系子系统。
2.简述电力调度系统的目标及其应用的主要技术手段答：电网监控与调度自动化系统的目标：保障电力系统安全稳定、优质高效、经济环保地持续运行。
对应的技术手段是在监控系统的基础上的自动发电控制AGC和经济调度控制EDC技术第二章交流数据采集与处理1. 简述交流数据采集技术方案的基本原理答：对交流量瞬时值直接采样，通过A/D变换将模拟量变为数字量，由微机对这些数字量进行运算，获得被测电压、电流、有功、无功功率和电能量值。
2. 简述微机变送器的工作过程答：变送器的输入信号经过相应的TV、TA变成0~5V交流电压信号，这些信号输入到多路模拟电子开关MPX，CPU经并行接口芯片，将当前需要采样的某路信号地址送到MPX，MPX立即将选定的模拟电压输出到采样保持器。
采样保持器按确定的采样时序信号采集该信号，A/D转换器将采样保持器输出的模拟电压转换成数字量，并经与非门向CPU发出转换结束信号,CPU中断当前工作，经并行接口电路读得A/D转换输出数据。
CPU再次发出选择下一路采样的地址信号到MPX，CPU对已采集的数据进行处理，并计算出线路上的各种电气量值。
3. 简述标度变换的意义与基本原理（求用四位十进制数显示满量程为140KV电压的标度变换系数K）答：标度变换的意义：电力系统中各种参数有不同的量纲和数值范围，如V与kV，A 与kA。
这些信号经过各种变换器转化为A/D转换器能接受的信号范围，经A/D转换为标幺值形态的数字量，但无法表明该测量值的大小。
为了显示、打印、报警及向调度传送，必须把这些数字量转换成具有不同量纲的数值，这就是标度变换。
第三章远动终端RTU1.简述RTU的种类、功能与基本结构答：种类：TTU、RTU、FTU功能：1）远方功能：遥测、遥控、遥信、遥调、电力系统统一时钟、转发，适合多种规约的数据远传；2）当地功能：CRT显示、汉子报表打印、本机键盘、显示器、远方终端的自检与自调功能。
电网监控与调度自动化题库及答案
第一章概述1. 简述电网监控与调度自动化系统的基本结构答：电网监控与调度自动化系统按其功能可分为四个子系统：（1）信息采集和命令执行子系统；（2）信息传输子系统；（3）信息的收集、处理和控制子系统；（4）人机联系子系统。
2. 简述电力调度系统的目标及其应用的主要技术手段答：电网监控与调度自动化系统的目标：保障电力系统安全稳定、优质高效、经济环保地持续运行。
对应的技术手段是在监控系统的基础上的自动发电控制AGC和经济调度控制EDC技术第二章交流数据采集与处理1. 简述交流数据采集技术方案的基本原理答：对交流量瞬时值直接采样，通过A/D 变换将模拟量变为数字量，由微机对这些数字量进行运算，获得被测电压、电流、有功、无功功率和电能量值。
2. 简述微机变送器的工作过程答：变送器的输入信号经过相应的TV、TA变成0~5V 交流电压信号，这些信号输入到多路模拟电子开关MPX，CPU经并行接口芯片，将当前需要采样的某路信号地址送到MPX，MPX立即将选定的模拟电压输出到采样保持器。
采样保持器按确定的采样时序信号采集该信号，A/D 转换器将采样保持器输出的模拟电压转换成数字量，并经与非门向CPU发出转换结束信号,CPU中断当前工作，经并行接口电路读得A/D 转换输出数据。
CPU再次发出选择下一路采样的地址信号到MPX，CPU对已采集的数据进行处理，并计算出线路上的各种电气量值。
3. 简述标度变换的意义与基本原理（求用四位十进制数显示满量程为140KV 电压的标度变换系数K）答：标度变换的意义：电力系统中各种参数有不同的量纲和数值范围，如V 与kV，A 与kA。
这些信号经过各种变换器转化为A/D 转换器能接受的信号范围，经A/D 转换为标幺值形态的数字量，但无法表明该测量值的大小。
为了显示、打印、报警及向调度传送，必须把这些数字量转换成具有不同量纲的数值，这就是标度变换。
第三章远动终端RTU1. 简述RTU的种类、功能与基本结构答：种类：TTU、RTU、FTU功能：1）远方功能：遥测、遥控、遥信、遥调、电力系统统一时钟、转发，适合多种规约的数据远传；2）当地功能：CRT 显示、汉子报表打印、本机键盘、显示器、远方终端的自检与自调功能。
电网监控与调度自动化
第三章 远方终端 逐位比较A/D转换的原理
逐位比较式 A/D转换采用二分搜索法，使 D/A网络输出电压逼近待转换电压。进制位数 越多，逐位比较式A/D转换引起的误差也将越 小。
第三章 远方终端
逐位比较A/D转换的原理 例如模/数转换器为10位A/D。设待变换的电 压信号UA=5.0V，转换开始，Z1=“1”，R-2R电 阻网络输出Uo电压为5120mV，因Uo>UA，即控制 电路重新置Z1=“0”，再置Z2=“1”，Uo电压为 2560mV，因Uo<UA，故控制电路保留Z2=“1”， 再置Z3=“1”，以此逐位10次比较，最后得到结 果0111110000B。
第三章 远方终端
•
A/D变换 ---标准电压： 令z1=“1”，zi＝“0”（i=2，3，…,11），则S1 接+UR , Si（i=2，…,11）接地，可计算出此时的输 出电压为：
Rin 2 R Rin 2 R U 01 U R Rin 2 R 2R Rin 2 R
Rin Rin 1 1 U 01 U R U R 2 K 2 2R Rin Rin R Rin
第三章 远方终端
•多路开关MPX
多路模拟电子开关
MPX有多个信号输入 端以及一个信号输出 端，它根据给定的地 址选择信号，将多个
输入信号中与地址信
号相对应的一路输入
作为输出信号。
第三章 远方终端
交流采样原理：
在一个交流信号周 期T内，对输入信号采 样N次，两次采样之间 的时间间隔 Ts=T/N。 采样定理： 完整表达输入信号 的充要条件：
第三章 远方终端
• 极性转换
正负变化的交流量
允许输入电压为0～+UF之间
电网监控与调度自动化作业题及答案
电网监控与调度自动化作业题及答案第一章1-1. 电网监控调度自动化系统的结构和功能？答：以计算机为核心的电网监控与调度自动化系统的基本结构按其功能可分为四个子系统。
（1）信息采集和命令执行子系统。
与主站配合可以实现四遥（遥测、遥信、遥控、遥调）功能。
（2）信息传输子系统。
有模拟传输系统和数字传输系统，它们负责信息传输。
（3）信息的收集、处理和控制子系统。
将收集分散的实时信息，并进行分析和处理，并将结果显示给调度员或产生输出命令对系统进行控制。
对其信息作出决策，再通过硬件操作控制电力系统。
1-2. 电网监控调度自动化系统的管理原则和主要技术手段？答：电力系统调度的目标是实现对变电站运行的综合控制，完成遥测和遥信数据的远传，与控制中心的变电站电气设备的遥控与遥调，实现电力调度系统的自动化。
应用主要技术手段：配电管理系统和能量管理系统。
配电管理系统包括配电自动化（da），地理信息系统（gis）配电网络重构，配电信息管理系统（mis）需方管理（dsm）等部分。
能量管理系统主要包括数据采集与监控（scada）、自动发电控制与经济调度控制（agc/edc）、电力系统状态估计与安全分析（se/sa）、调度员模拟培训（dts）。
第二章2-1. 简述交流数据采集技术方案的基本原理。
答：交流数据采集技术方案的基本原理是选择交流信号的某一点作为采样起点，在交流的一个周期T内均匀采集n个点，对电压信号进行a/D转换后得到n个二进制数。
通过计算机处理，可以采集所需对象的有效值、初始相位等参数。
2-2. 简述微机变送器的组成及工作过程。
答：微机变送器由交流信号输入回路，采集保持器，a/d转换器、cpu和存储器以及工频跟踪和采样时序电路等组成。
输入信号通过相应的TA或TV转换为0-5V交流电压信号。
输入到多通道模拟电子开关，CPU将当前路号和地址发送到MPX，MPX立即将选定的模拟电压输出到刀架样品架。
采样保持装置根据确定的采样定时信号采集交流信号。
电网监控与调度自动化
电网复习题库第一章 概述1.1. 简述电网监控与调度自动化系统的基本结构简述电网监控与调度自动化系统的基本结构答：电网监控与调度自动化系统按其功能可分为四个子系统：（1）信息采集和命令执行子系统；（2）信息传输子系统；（3）信息的收集、处理和控制子系统；（4）人机联系子系统。
）人机联系子系统。
2.2. 简述电力调度系统的目标及其应用的主要技术手段简述电力调度系统的目标及其应用的主要技术手段答：电网监控与调度自动化系统的目标：保障电力系统安全稳定、优质高效、经济环保地持续运行。
对应的技术手段是在监控系统的基础上的自动发电控制AGC 和经济调度控制EDC 技术技术第二章 交流数据采集与处理1. 1. 简述交流数据采集技术方案的基本原理简述交流数据采集技术方案的基本原理简述交流数据采集技术方案的基本原理答：对交流量瞬时值直接采样，通过A/D 变换将模拟量变为数字量，由微机对这些数字量进行运算，获得被测电压、电流、有功、无功功率和电能量值。
无功功率和电能量值。
2. 2. 简述微机变送器的工作过程简述微机变送器的工作过程简述微机变送器的工作过程答：变送器的输入信号经过相应的TV TV、、TA 变成0~5V 交流电压信号，这些信号输入到多路模拟电子开关MPX MPX，，CPU 经并行接口芯片，将当前需要采样的某路信号地址送到MPX MPX，，MPX 立即将选定的模拟电压输出到采样保持器。
采样保持器按确定的采样时序信号采集该信号，A/D 转换器将采样保持器输出的模拟电压转换成数字量，并经与非门向CPU 发出转换结束信号发出转换结束信号,CPU ,CPU 中断当前工作，经并行接口电路读得A/D 转换输出数据。
转换输出数据。
CPU CPU 再次发出选择下一路采样的地址信号到MPX MPX，，CPU 对已采集的数据进行处理，并计算出线路上的各种电气量值。
上的各种电气量值。
3. 3. 简述标度变换的意义与基本原理简述标度变换的意义与基本原理（求用四位十进制数显示满量程为140KV 电压的标度变换系数K ）答：标度变换的意义：电力系统中各种参数有不同的量纲和数值范围，如V 与kV kV，，A 与kA kA。
电网监控与调度自动化第三章5-7节
30
1.1微机型专用故障录波装置的硬件结构
微机型专用故障录波装置的基本 配置可以由三部分组成，如图422所示。 1、辅助变换器，用于变换 电流、电压等模拟量，以适应单 片机微机的A/D变换要求 2、前置机部分，用于数据 采集系统和判启动用，将故障信 息快速、及时地闯到后台机。 3、后台机部分，主要用于 数据处理。
•电气防误闭锁回路是一种现场连锁技术，主要通过相关设备 的辅助触点来实现闭锁。
•电气闭锁回路一般只能防止开关、隔离开关和电动开关的误 操作，对误入带电间隔，接地线的挂接（拆除）等无能为力， 不能实现完整的“五防”。
4.6自动化系统其他控制功能及应用
4.6.1 4.6.2 4.6.3 4.6.4 4.6.5 电力系统的低频减负荷控制 备用电源自动投入控制 小电流接地系统的单相接地选线 故障录波与测距 电力系统同步相量测量PMU
1.2自动低频减负荷的实现方法
1.采用专用的微机低频减负荷装置实现。这种低频减负荷装 置的控制方式如前所述，将全部馈电线路分为1-8级和特殊 级，然后根据系统频率下降的情况去切除负荷。 2.把低频减负荷的控制分散装设在每回馈电线路的保护装置 中。将n级动作的频率和延时定值事前在某回线路的保护装 置中设置好，则该回路便属于第n级切除的负荷。（易于实 现、结构简单）
低压母线分段断路器 自动投入方案。 如图，当主变压器T1、 T2同时运行，而QF3 断开时，一次系统中 主变压器T1、T2互为 备用电源。
图4-18 低压母线分段断路器自动投入方案主接线
• 内桥断路器的自动投入方 案。
• 如图，当XL1进线带I、II 段运行，即QF1、QF3在合 位、QF2在分位时，XL2备 用电源或XL2进线带II、I 段运行，即QF2、QF3在合 位、QF1在分位时，XL1是 备用电源。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1.2自动低频减负荷的实现方法
1.采用专用的微机低频减负荷装置实现。这种低频减负荷装 置的控制方式如前所述，将全部馈电线路分为1-8级和特殊 级，然后根据系统频率下降的情况去切除负荷。
2.把低频减负荷的控制分散装设在每回馈电线路的保护装置 中。将n级动作的频率和延时定值事前在某回线路的保护装 置中设置好，则该回路便属于第n级切除的负荷。（易于实 现、结构简单）
1.3对自动低频减负荷装置的基本要求
• 能在各种运行方式和功率缺额的情况下，有效地防止系统 频率下降至危险点一下。
• 切除的负荷应尽可能少，无超调和悬停现象。 • 能保证解列后的各孤立子系统不发生频率崩溃。 • 变电站的馈电线路故障或变压器切除造成失压，负荷
反馈电压的频率衰减时，低频减负荷装置应可靠闭锁。 • 电力系统发生低频震荡时，不应误动。 • 电力系统受谐波干扰时，不应误动。
4.6自动化系统其他控制功能及应用
4.6.1 电力系统的低频减负荷控制 4.6.2 备用电源自动投入控制 4.6.3 小电流接地系统的单相接地选线 4.6.4 故障录波与测距 4.6.5 电力系统同步相量测量PMU
4.6.1电力系统的低频减负荷控制
1.1自动低频减负荷的基本原理 1.2自动低频减负荷的实现方法 1.3对自动低频减负荷装置的基本要求 1.4对自动低频减负荷装置闭锁方式的分析 1.5微机低频减负荷装置的优点
✓ 钥匙初始化：电脑钥匙在使用前须进行初始化，将钥匙放 到传送充电座内，主机通过串口将已准备好的数据文件初 始化到钥匙中。
✓ 传送操作票：指在确认操作任务与操作步骤正确的情况下， 将模拟操作的步骤导入电脑钥匙内。
✓ 现场操作：操作人需持电脑钥匙到现场进行操作，操作任 务正确时，电脑钥匙将打开正确的防误锁具，允许操作人 进行相应设备的操作。
低压母线分段断路器 自动投入方案。
如图，当主变压器T1、 T2同时运行，而QF3 断开时，一次系统中 主变压器T1、T2互为 备用电源。
• 微机“五防”闭锁装置构成， 典型的变电站防误闭锁系统主 要由防误主机、电脑钥匙、防 误锁具三部分构成。
微机闭锁装置的使用流程：
✓ 设备对位操作：指将防误闭锁系统的一次接线图的设备状 态与实际设备状态与设备状态进行对位。
✓ 模拟操作：指在系统一次接线图与实际设备状态相对应的 情况下，在一次接线图上进行操作票模拟操作。
第4章 变电站自动化
第5节 变电站防误操作闭锁系统 第6节 变电站自动化系统其他控制功能 及应用 第7节 遥视与检测
• 电气设备的误操作可能造 成大面积的停电、设备损 坏、人身伤害，甚至引起 电网振荡瓦解等严重后果。
1981-2006年电气误操作事故统计次数
4.5变电站防误操作闭锁系统
4.5.1变电站防误操作闭锁装置构成 4.5.2微机网络防误闭锁系统 4.5.3微机“五防”系统和常规防误闭锁技术比 较
1.5微机低频减负荷装置的优点
• 测频方法先进。 • 可采用频率下降速率作为动作判据或闭锁条件。 • 容易扩展低电压闭锁功能。 • 容易扩充重合闸功能。 • 容易扩展故障自诊断和自闭锁功能。
4.6.2备用电源自动投入控制
1.1备用电源的配置。 1.2采用微机型的备用电源自动投入装置的优越性
1.1备用电源的配置
1.4对自动低频减负荷装置闭锁方式分析
• 常规低频减负荷装置由电磁式或数字式的频率继电器构成 • 特点：测频精度不高、抗干扰能力差、性能不稳定。 • 新型低频减负荷装置优点：原理先进、准确性高、抗干扰
能力强。 • 低频减负荷装置常用的闭锁方式有：时限闭锁、低电压带
时限闭锁、低电流闭锁、双频率继电器串联及滑差闭锁。
. 防误闭锁系统与监控系统的工作原理框图
4.5.3微机“五防”系统和防误闭锁技术 比较
•电气防误闭锁回路是一种现场连锁技术，主要通过相关设备 的辅助触点来实现闭锁。
•电气闭锁回路一般只能防止开关、隔离开关和电动开关的误 操作，对误入带电间隔，接地线的挂接（拆除）等无能为力， 不能实现完整的“五防”。
误闭锁两类。
1.2电气设备的闭锁方式
• 临那个时接地线、网门、柜门、间距门的闭锁。 • 隔离开关、接地开关等手动操作机构的闭锁。 • 断路器、电动隔离开关等电动操作机构的闭锁。
1.3微机“五防”闭锁装置
典型防误钥匙外形图
• 微机闭锁装置主要由PC机、智 能模拟屏、工控机、电脑钥匙 和各种锁具组成。
1.1自动低频减负荷的基本原理
• 当系统频率降至f1时，第 一级频率测量元件启动， 经延时∆t1后执行元件CA1 动作，切除第一级负荷 ∆第P二1；级当频系率统测频量率元降件至启f动2时，， 经动延作时，∆切t除2后第执二行级元负件荷CA2 ∆降P，2.则如基果本系级统的频n率级继负续荷下有 可能全部被切除。
• 电脑钥匙开锁 • 通过电脑闭锁单元等直接控制智能锁具开锁； • 通过通信接口对监控系统执行监控。
监控系统
防误子系统
网络控制器 RS—485系统总线
…
分布式控制器
… 无线路由器
站 控 层
电 脑间 钥隔 匙层
…
…
…
过
程
层
智能锁具 遥控闭锁继电器
电编码锁
机械பைடு நூலகம்码锁
图4—15微机网络防误闭锁系统结构示意图
4.5.1变电站防误操作闭锁装置构成
1.1变电站防误操作闭锁装置构成 1.2电气设备的闭锁方式 1.3微机“五防”闭锁装置
1.1变电站防误操作闭锁装置构成
• 闭锁装置是一种对电气倒闸操作过程进行逻辑限制的物理 装置。
• 常规的闭锁装置分为：机械闭锁、电磁闭锁、程序闭锁、 微机防误闭锁。
• 机械闭锁是靠机械制约而达到预定目的的一种闭锁 • 电气闭锁分为电气回路闭锁、电磁锁。 • 微机防误闭锁主要分测控装置微机防误闭锁和后台微机防
✓ 数据传回：当操作任务完成须将电脑钥匙放回充电传输座。
4.5.2微机网络防误闭锁系统
• 微机网络防误闭锁系统结构上分为站控层、间隔层、过程 层，由嵌入监控系统中的防误程序、电脑钥匙、电脑钥匙 装置、各类锁具和数据网络组成。
• 防误子程序根据防误规则和模拟预言步骤，生成实际操作 程序，再根据设备闭锁方式的不同采用以下三种方式进行 开锁操作：
