船舶推进装置

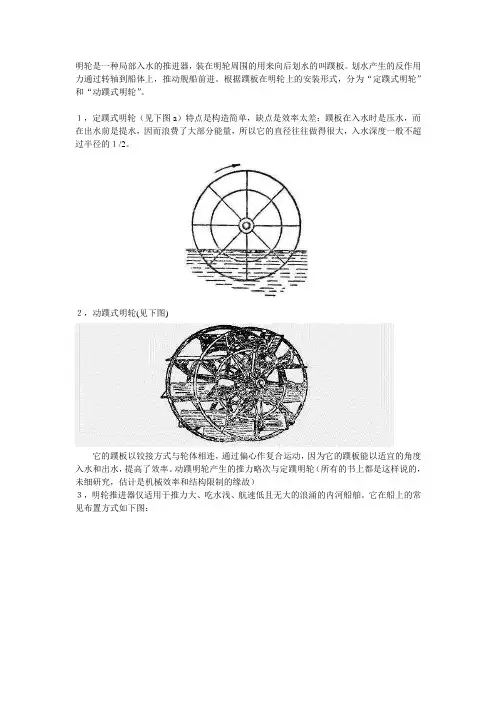

船的推进装置
明轮是一种局部入水的推进器，装在明轮周围的用来向后划水的叫蹼板。
划水产生的反作用力通过转轴到船体上，推动舰船前进。
根据蹼板在明轮上的安装形式，分为“定蹼式明轮”和“动蹼式明轮”。
１，定蹼式明轮（见下图a）特点是构造简单，缺点是效率太差：蹼板在入水时是压水，而在出水前是提水，因而浪费了大部分能量，所以它的直径往往做得很大，入水深度一般不超过半径的１/2。
２，动蹼式明轮(见下图)它的蹼板以铰接方式与轮体相连，通过偏心作复合运动，因为它的蹼板能以适宜的角度入水和出水，提高了效率。
动蹼明轮产生的推力略次与定蹼明轮（所有的书上都是这样说的，未细研究，估计是机械效率和结构限制的缘故）３，明轮推进器仅适用于推力大、吃水浅、航速低且无大的浪涌的内河船舶。
它在船上的常见布置方式如下图：二．螺旋桨螺旋桨（又称螺旋推进器）是一种由若干个桨叶呈放射状装置在一个共同的桨（轴）毂上，每个桨叶与旋转平面相交一个角度。
常见的一些螺旋桨形式见下图：螺旋桨的设计理论非常复杂，就不在这里详述了，但由于目前在船模上使用最多的动力推进装置就是螺旋桨，所以船模爱好者对于有关概念应该有所了解。
现简述如下：１，直接影响螺旋桨性能的主要参数有：a.直径D——相接于螺旋桨叶尖的圆的直径。
通常，直径越大，效率越高，但直径往往受到吃水和输出转速等的限制；b.桨叶数N;c.转速n——每分钟螺旋桨的转数；d.螺距P——螺旋桨旋转一周前进的距离，指理论螺距；e.滑失率——螺旋桨旋转一周，船实际前进的距离与螺距之差值与螺距之比；f.螺距比——螺距与直径的比（P/D），一般在0.6~1.5之间；一般地说来，高速轻载船选取的值比较大，低速重载的船选取的值比较小；g.盘面比——各桨叶在前进方向上的投影面积之和与直径为D的圆面积之比。
通常，高转速的螺旋桨所取的比值小，低速、大推力的螺旋桨所取的比值大。
例如，拖轮的螺旋桨盘面比大于１.2甚至更大的情况也不少见；２，螺旋桨的数目：螺旋桨的数目通常等于主机的数目，一般根据船的用途、排水量、航速和总功率等确定。
船舶主推进动力装置课件
交通运输
用于海上货物运输、邮轮旅游等。
科学考察
用于海洋科学考察、研究等。
船舶主推进动力装置的发展趋势与展望
高效能
智能化
随着能源消耗的日益增加，船舶主推进动 力装置正朝着高效能、低能耗的方向发展。
随着智能化技术的不断发展，船舶主推进 动力装置将逐步实现智能化控制和管理。
环保化
多样化
随着环保意识的不断提高，船舶主推进动 力装置正朝着环保化、低排放的方向发Hale Waihona Puke 。船舶主推进动力 装置课件
• 船舶主推进动力装置概述 • 船舶主推进动力装置的工作原理 • 船舶主推进动力装置的维护与保养 • 船舶主推进动力装置的应用与发展趋势 • 船舶主推进动力装置的安全操作与规范
01
CATALOGUE
船舶主推进动力装置概述
船舶主推进动力装置的定义与功能
定义
船舶主推进动力装置是船舶中用于提 供推进动力的核心设备，包括发动机、 传动系统、推进器等部分。
功能
船舶主推进动力装置的主要功能是为 船舶提供动力，使其能够实现航行、 操纵和作业等任务。
船舶主推进动力装置的分类
按能源类型
船舶主推进动力装置可分为柴油机、燃气轮机、蒸汽轮机、电动机等类型。
按推进方式
船舶主推进动力装置可分为直接推进和间接推进方式，其中直接推进方式是指 发动机直接驱动推进器，间接推进方式则通过传动系统实现发动机与推进器之 间的动力传递。
根据故障原因采取相应的措施进行排除，如更换部件、调整参数等。
预防措施
针对已发生的故障制定预防措施，防止类似故障再次发生。
04
CATALOGUE
船舶主推进动力装置的应用与发展趋势
船舶主推进动力装置的应用领域
船舶动力装置
第一章 绪论一、 船舶动力装置的含义及组成船舶动力装置是保证船舶正常航行、作业、停泊及船上人员正常工作和生活所必需的机械设备的综合体。
船舶动力装置的任务是产生各种能量，并实现能量的转化和分配，以利于船舶正常航行和作业。
有船舶“心脏”之称。
船舶动力装置也称“轮机”，主要由推进装置、辅助装置、船舶管路系统、船舶甲板机械、机舱的机械设备遥控及自动化组成。
1. 推进装置推进装置是指发出一定功率、经传动设备和轴系带动螺旋桨，推动船舶并保证一定航速前进的一整套设备。
包括：1) 主机：指推动船舶航行的动力机。
2) 传动设备：包括离合器、减速齿轮箱、联轴器、电力推进专用设备。
3) 船舶轴系：包括传动轴、轴承、密封件。
4) 推进器：能量转化设备。
2. 辅助装置辅助装置：除供给推进船舶的能量之外，用以产生船舶上需要的其他各种能量的设备。
包括：1) 船舶电站：作用---供给辅助机械及全船所需要的电能。
组成---发电机组、配电板、其他电气设备。
发电机组主要由柴油发电机组、汽轮发电机组、轴带发电机组、余热发电机组。
2) 辅助锅炉装置：作用---民用船舶用它产生低压蒸汽，以满足加热、取暖及其他生活需要。
组成---辅助锅炉及为其服务的燃油、给水、鼓风、送气设备及管路、阀件等。
3) 船舶管路系统：作用---用来连接各种机械设备，并传递有关工质。
组成---动力管路、船舶系统。
4) 船舶甲板机械：作用---保证船舶航向、停泊及装卸货物所需要的机械设备。
组成---锚泊机械设备（锚机，绞盘）、操舵机械设备（舵机及操纵机械、执行机构）、起重机械设备（起货机，吊艇机及吊杆）。
5) 机舱的机械设备遥控及自动化：组成---对主、辅机和有关机械设备等的远距离控制、调节、检测和报警系统。
二、船舶动力装置的类型及特点类型：柴油机动力装置、汽轮机动力装置、燃气轮机动力装置、联合动力装置、核动力装置三、船舶动力装置的基本特性指标动力装置的基本特性指标是指技术指标、经济指标和性能指标。

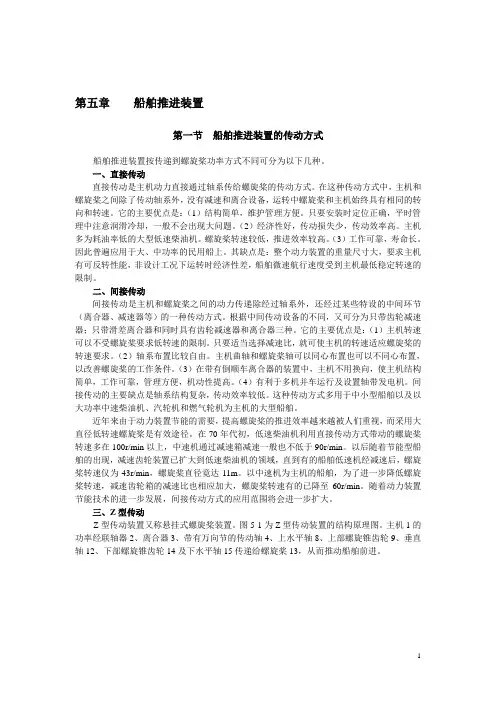

第五章 船舶推进装置
第五章船舶推进装置第一节船舶推进装置的传动方式船舶推进装置按传递到螺旋桨功率方式不同可分为以下几种。
一、直接传动直接传动是主机动力直接通过轴系传给螺旋桨的传动方式。
在这种传动方式中，主机和螺旋桨之间除了传动轴系外，没有减速和离合设备，运转中螺旋桨和主机始终具有相同的转向和转速。
它的主要优点是：（1）结构简单，维护管理方便。
只要安装时定位正确，平时管理中注意润滑冷却，一般不会出现大问题。
（2）经济性好，传动损失少，传动效率高。
主机多为耗油率低的大型低速柴油机。
螺旋桨转速较低，推进效率较高。
（3）工作可靠，寿命长。
因此普遍应用于大、中功率的民用船上。
其缺点是：整个动力装置的重量尺寸大，要求主机有可反转性能，非设计工况下运转时经济性差，船舶微速航行速度受到主机最低稳定转速的限制。
二、间接传动间接传动是主机和螺旋桨之间的动力传递除经过轴系外，还经过某些特设的中间环节（离合器、减速器等）的一种传动方式。
根据中间传动设备的不同，又可分为只带齿轮减速器；只带滑差离合器和同时具有齿轮减速器和离合器三种。
它的主要优点是：（1）主机转速可以不受螺旋桨要求低转速的限制。
只要适当选择减速比，就可使主机的转速适应螺旋桨的转速要求。
（2）轴系布置比较自由。
主机曲轴和螺旋桨轴可以同心布置也可以不同心布置，以改善螺旋桨的工作条件。
（3）在带有倒顺车离合器的装置中，主机不用换向，使主机结构简单，工作可靠，管理方便，机动性提高。
（4）有利于多机并车运行及设置轴带发电机。
间接传动的主要缺点是轴系结构复杂，传动效率较低。
这种传动方式多用于中小型船舶以及以大功率中速柴油机、汽轮机和燃气轮机为主机的大型船舶。
近年来由于动力装置节能的需要，提高螺旋桨的推进效率越来越被人们重视，而采用大直径低转速螺旋桨是有效途径。
在70年代初，低速柴油机利用直接传动方式带动的螺旋桨转速多在100r/min以上，中速机通过减速箱减速一般也不低于90r/min。
推进装置
航海学院
船舶柴油机
§10-6 尾轴套管装置
油润滑：黄铜、白合金 白合金：耐磨、散热好；润滑系统润滑。
15
3、密封装置
首密封：填料函式、辛泼莱克司首密封
尾密封：J型骨架式、辛泼莱克司尾密封、油环式尾密封
辛泼莱克司改进型密封装置：改进密封圈形状和固定方式，使其对轴的跟踪性 好，整体拆装方便。
一、螺旋桨 二、螺旋桨螺距的测量检查
压力面2/3R处螺距。
18
H
360
三、螺旋桨静平衡试验
h
G PK D
ChongQing JiaoTong University
航海学院
航海学院
船舶柴油机
§10-6 尾轴套管装置
一、尾轴套管装置的作用：
伸出船外，密封 支承尾轴及螺旋桨
14
二、尾轴套管装置的型式
水润滑尾管装置 油润滑尾管装置
三、尾轴套管装置的组成 1、尾轴（螺旋桨轴） 2、尾轴承
水润滑：黄铜、条式橡胶、整体模压橡胶、铁梨木、MC尼龙 铁梨木：上半圈纵向横纹，下半圈立纹；安装间隙△=0.003d+χ, χ=0.50.75mm;纵向沟槽流水冷却。
ChongQing JiaoTong University
航海学院
船舶柴油机
§10-3 轴系附件
三、制动器
10
——当船舶停泊或航行，螺旋桨承受急流冲击时，使传动轴保持静止状态。
手动制动器
气动制动器
ChongQing JiaoTong University
航海学院
船舶柴油机
§10-4 传动轴及其轴承
ChongQing JiaoTong University
船舶推进装置的类型
第一章船舶轴系及传动装置设计
第1节船舶推进装置类型及选型分析
➢船舶推进装置类型:
➢直接传动 直接传动方式的主要优点： ✓维护管理方便，与其他传动方式相比，结构最简单； ✓经济性好，除轴系的传动功率损失外，没有其他功率损失， 因此传动效率高，而且主机多为大型低速柴油机，油耗率低， 螺旋桨转速也较低，螺旋桨效率较高； ✓工作可靠，寿命长。
第一章船舶轴系及传动装置设计
第1节船舶推进装置类型及选型分析
➢船舶推进装置类型:
➢直接传动 直接传动方式的缺点： ✓整个动力装置的重量和尺寸大； ✓要求主机有可反转性能； ✓非设计工况下运转时经济性差，微速航行受到限制。
第一章船舶轴系及传动装置设计
第1节船舶推进装置类型及选型分析
➢船舶推进装置类型:
➢船舶推进装置类型:
➢特殊传动 Z型传动(悬挂式螺旋桨装置)
Z形传动方式最显著的特点： 螺旋桨可绕垂直轴作360° 回转。
第一章船舶轴系及传动装置设计
第1节船舶推进装置类型及选型分析
➢船舶推进装置类型:
第二章船舶轴系及传动装置设计
第1节船舶推进装置类型及选型分析
➢船舶推进装置的组成:
第一章船舶轴系及传动装置设计
第1节船舶推进装置类型及选型分析
➢船舶推进装置的组成:
推进装置是动力装置的主体。包括主机、传动设备、轴系和 推进器等。其作用是由主机发出功率，通过传动设备和轴系 传给推进器，以实现推动船舶行进。
第1节船舶推进装置类型及选型分析
➢船舶推进装置类型:
➢特殊传动 可调螺距螺旋桨传动
与定距桨相比有以下优点： ✓在部分负荷下能有较好的经济性 ✓能适应船舶阻力的变化，充分利用主机的功率 ✓主机或减速齿轮箱不必设换向装置，使其结构简化和轻便 ✓可提高船舶的机动性和操纵性；有利于驱动辅助负载 可调螺距螺旋桨传动的缺点： 机构比较复杂，整个装置制造、安装及维修保养困难，造价高，桨毂尺 寸较大，在设计工况下效率比定距桨低。
船舶概论第六章
⑵水管锅炉 水管锅炉结构见图6-5。水包1和汽包4之间由密集的炉 管束3连通，当燃料在燃烧室2内燃烧时，高温的火焰和烟 气扫过炉管束，使管内的水迅速被加热变为蒸汽，经汽包由 主蒸汽阀输出，烟气经烟道烟囱排到大气中。 和烟管锅炉相比，水管锅炉容水量少，循环快，蒸发率 高，从点火到供汽时间短。由于水和蒸汽的压力作用在圆筒 形的水包、汽包内壁和小直径的水管内，因而能够承受比较 高的压力，有利于蒸汽压力的提高。水管锅炉结构轻巧，单 位受热面积重约200Kg/m2,比烟管锅炉轻40%以上。现代蒸 汽船舶动力装置几乎都采用水管锅炉。
第三节 船舶柴油机
柴油机作为一种动力机械，在各类船舶上被广泛用作主 机和发电机的原动机。 柴油机的类型较多：按工作循环分四冲程和二冲程；按 结构特点分为筒状活塞式和十字头式；按气缸排列形式分单 列式、U型和V型；按速度分高速、中速和低速；按功率分 大、中、小型。 一、柴油机结构 现以四冲程柴油机为例，介绍柴油机的结构，见图6-8. 1.固定机件 它是柴油机的骨架,构成柴油机外形,如图中机座2、机 身4、主轴承1、缸套6和气缸盖9。
第六章 船舶动力装置
第一节
船舶动力配置的含义及组成
现代船舶的动力装置，广义上说，是指保证船舶正常航 行、作业、停泊以及乘员正常工作和生活所需的各类机械和 设备。它主要是提供机械能、电能、热能、液体和气体的压 力能，除保证船舶推进外，并满足整个船舶能量消耗的需要. 所以船舶动力装置大部分是能量转换装置。 船舶动力装置通常包括：推进装置、辅助装置、管路系 统、甲板机械和机舱自动化设备五部分。 1.推进装置 图6-1为船舶推进装置示意图。在遥控装 置1操纵下，当主机2运转时，驱动传动设备（或减速齿轮 箱）3和轴系4，使螺旋桨5旋转做功，产生使船舶运动的推 力。
第02章 船舶推进装置
第二章船舶推进装置一、选择题1、推进装置的间接传动方式的主要优点有：A.维护管理最方便B.轴系布置比较自由C.经济性最好D.船尾形状简单可使船体阻力减小2、下述哪一项，不能列为调距桨机动性能好的内容：A.螺距变化迅速B.可实现无级调速C.可驱动辅助负载D.主机不用换向3、船舶轴系修理后，在安装时应符合下列要求：Ⅰ.曲轴轴线稍高于尾轴轴线Ⅱ.总曲折为下开口A.ⅠB.ⅡC.Ⅰ+ⅡD.Ⅰ和Ⅱ都不对4、对传动轴系的主要要求是：Ⅰ.足够的刚度，强度Ⅱ.传动损失少Ⅲ.适应船体变形好A.Ⅰ+ⅡB.Ⅰ+ⅢC.Ⅱ+ⅢD.Ⅰ+Ⅱ+Ⅲ5、一般中间轴承有：Ⅰ.上瓦和下瓦Ⅱ.下瓦Ⅲ.上下瓦可以互换A.仅Ⅰ对B.仅Ⅱ对C.Ⅰ+ⅢD.Ⅰ或Ⅲ6、中间轴承的布置，如果数量多、间距小：Ⅰ.则轴线变形的牵制作用增强Ⅱ.会给轴承增加附加负荷A.仅Ⅰ对B.仅Ⅱ对C.Ⅰ+ⅡD.Ⅰ或Ⅱ7、对短轴系轴线校中理解错误的是：A.刚性好B.挠度小C.对轴系偏差敏感D.对轴系偏差不敏感8、中间轴承由油环式改为油盘式是为了克服：Ⅰ.油环在低速下跟随性差的缺点Ⅱ.油环轴向窜动的缺点A.仅Ⅰ对B.仅Ⅱ对C.Ⅰ+ⅡD.Ⅰ和Ⅱ都不对9、调距桨操纵机构调距的实质是改变：Ⅰ.螺旋桨的直径Ⅱ.桨叶入水角度A.仅Ⅰ对B.仅Ⅱ对C.Ⅰ+ⅡD.Ⅰ和Ⅱ都不对10、螺旋桨与尾轴连接处扭矩的传递是依靠：Ⅰ.键与键槽的过盈配合Ⅱ.压紧接合面产生的摩擦力A.仅Ⅰ对B.仅Ⅱ对C.Ⅰ+ⅡD.Ⅰ和Ⅱ都不对11、大型船舶传动轴系，通常采用：Ⅰ.曲线安装法Ⅱ.直接安装法A.ⅠB.ⅡC.Ⅰ或ⅡD.Ⅰ和Ⅱ都不对12、SIMPLEX尾轴密封装置工作条件恶劣的主要原因：Ⅰ.轴系的振动Ⅱ.剧烈摩擦Ⅲ.摩擦高温A.Ⅰ+ⅡB.Ⅰ+ⅢC.Ⅱ+ⅢD.Ⅰ+Ⅱ+Ⅲ13、对传动轴系理解正确的是：Ⅰ.长轴系刚性好，对偏差敏感Ⅱ.短轴系挠性好，对偏差不敏感A.ⅠB.ⅡC.Ⅰ或ⅡD.Ⅰ和Ⅱ都不对14、尾尖舱中的水在航行中不可排尽的原因是:A.防止轴系变形B.防止尾轴承过热C.防止船体变形D.防止船舶后倾15、尾轴螺母外边装有导流罩，其目的是：A.减少水力损失B.防止螺母松动C.防止螺纹腐蚀D.A和C16、螺旋桨的主要结构参数中有：A.进程比B.螺距比C.滑失比D.螺旋桨的重量17、船速为14kn的海船，螺旋桨材料应选用：A.不锈钢B.高锰铝青铜C.锰铁黄铜D.灰铸铁18、推力轴承调节圈的作用是调节：A.推力轴承间隙B.压板间隙C.轴系的偏移D.轴系的曲折19、水润滑的尾轴不必设：A.尾密封装置B.首密封装置C.阻漏环D.首、尾密封装置20、__________尾轴承虽价格昂贵，但结构简单，具有抗腐蚀性，在水中的润滑性好.A、白合金B、铁梨木C、桦木层压板D、橡胶21、螺旋桨的空泡腐蚀，定距桨多发生在________，调距桨还发生在_______。
第五章船舶推进装置
第五章船舶推进装置第五章船舶推进装置第⼀节船舶推进装置的传动⽅式船舶推进装置按传递到螺旋桨功率⽅式不同可分为以下⼏种。
⼀、直接传动直接传动是主机动⼒直接通过轴系传给螺旋桨的传动⽅式。
在这种传动⽅式中，主机和螺旋桨之间除了传动轴系外，没有减速和离合设备，运转中螺旋桨和主机始终具有相同的转向和转速。
它的主要优点是：（1）结构简单，维护管理⽅便。
只要安装时定位正确，平时管理中注意润滑冷却，⼀般不会出现⼤问题。
（2）经济性好，传动损失少，传动效率⾼。
主机多为耗油率低的⼤型低速柴油机。
螺旋桨转速较低，推进效率较⾼。
（3）⼯作可靠，寿命长。
因此普遍应⽤于⼤、中功率的民⽤船上。
其缺点是：整个动⼒装置的重量尺⼨⼤，要求主机有可反转性能，⾮设计⼯况下运转时经济性差，船舶微速航⾏速度受到主机最低稳定转速的限制。
⼆、间接传动间接传动是主机和螺旋桨之间的动⼒传递除经过轴系外，还经过某些特设的中间环节（离合器、减速器等）的⼀种传动⽅式。
根据中间传动设备的不同，⼜可分为只带齿轮减速器；只带滑差离合器和同时具有齿轮减速器和离合器三种。
它的主要优点是：（1）主机转速可以不受螺旋桨要求低转速的限制。
只要适当选择减速⽐，就可使主机的转速适应螺旋桨的转速要求。
（2）轴系布置⽐较⾃由。
主机曲轴和螺旋桨轴可以同⼼布置也可以不同⼼布置，以改善螺旋桨的⼯作条件。
（3）在带有倒顺车离合器的装置中，主机不⽤换向，使主机结构简单，⼯作可靠，管理⽅便，机动性提⾼。
（4）有利于多机并车运⾏及设置轴带发电机。
间接传动的主要缺点是轴系结构复杂，传动效率较低。
这种传动⽅式多⽤于中⼩型船舶以及以⼤功率中速柴油机、汽轮机和燃⽓轮机为主机的⼤型船舶。
近年来由于动⼒装置节能的需要，提⾼螺旋桨的推进效率越来越被⼈们重视，⽽采⽤⼤直径低转速螺旋桨是有效途径。
在70年代初，低速柴油机利⽤直接传动⽅式带动的螺旋桨转速多在100r/min以上，中速机通过减速箱减速⼀般也不低于90r/min。
简述船舶推进装置的几种方式
简述船舶推进装置的几种方式船舶推进装置是指用于提供船舶运动动力的设备。
根据不同的技术原理和应用领域，船舶推进装置可以分为多种类型。
本文将从以下几个方面对船舶推进装置进行详细介绍。
一、螺旋桨推进螺旋桨是目前最常见的一种船舶推进装置，其工作原理是将功率转化为水流动能，从而产生向后的推力。
根据螺旋桨的结构形式和安装位置，可以将其分为固定式、可调式和缩水式三种类型。
1. 固定式螺旋桨：这种螺旋桨的叶片角度无法调整，在安装时需要根据预先计算好的设计参数进行固定。
由于受到水流阻力等因素影响较大，因此其效率相对较低。
2. 可调式螺旋桨：这种螺旋桨可以通过调整叶片角度来改变推力大小和方向。
相比固定式螺旋桨，可调式螺旋桨具有更高的效率和灵活性。
3. 缩水式螺旋桨：这种螺旋桨在停泊或航行时可以将叶片缩回船体内部，从而减少水阻和噪声。
当需要推进时，叶片会自动展开。
二、水喷推进水喷推进是一种通过向后喷出高速水流来产生推力的船舶推进方式。
它主要应用于速度较快的高速艇和游艇上。
根据喷嘴结构和排列方式的不同，可以将其分为单个喷嘴、多个聚流式喷嘴和环形喷嘴三种类型。
1. 单个喷嘴：这种水喷推进方式只有一个向后喷射的喷嘴，通过调整其角度来改变推力方向。
2. 多个聚流式喷嘴：这种水喷推进方式有多个小型聚流式喷嘴组成，可以产生更大的推力。
3. 环形喷嘴：这种水喷推进方式是在船体周围安装环形的多个小型聚流式喷嘴，可以实现全向运动。
三、气浮式推进气浮式推进是一种通过向后排放压缩空气来产生推力的船舶推进方式。
它主要应用于低速平底船和浅水船上。
根据气浮装置的结构形式和排列方式，可以将其分为气垫式、气囊式和喷气式三种类型。
1. 气垫式：这种气浮推进方式是在船体底部安装多个小型喷嘴，通过向下喷射压缩空气来产生气垫，从而减少水阻和摩擦力。
2. 气囊式：这种气浮推进方式是在船体两侧安装多个充气的橡胶气囊，通过调整充气量来控制推力大小和方向。
3. 喷气式：这种气浮推进方式是在船体底部安装一个大型喷嘴，通过向后喷射压缩空气来产生推力。
轮机导论-第4讲-船舶轴系与动力传递方式-船舶推进装置
螺旋桨通过轴系传递将主机的带动旋转下所产生的有 效推力由推力轴传给推力轴承10，再由推力轴承座传给船 体，达到推动船舶前进或后退的目的。对中间支承轴承 7 来说只承受中间轴颈的径向负荷，而不承受轴向力，而尾 轴、中间轴及推力轴在传递主机的扭转力矩给于螺旋桨同 时，均承受轴向负荷。
1）传动轴； 2）支承件； 3）密封件
b) 快艇经常采用V形传动以改善主机的布置和它的工作条件
过大的倾斜角α对主机工作是不利的，而且布置也困难。因此
有些快艇经常采用V形传动以改善主机的布置和它的工作条件。这 样做还可以使机舱放在艉部，对船体布置及重心配置也有好处。 如下图b)所示。
3.3 船舶动力传递方式
推进装置是动力装置的主体，其技术性能直接代表 动力装置的特点。由主机、传动设备和推进器三者不同 形式的组合，构成多种多样具有各种不同特点的推进装 置形式，其中比较常用的如表2-6所示。 根据主机的功率传送到推进器的方式不同，推进装 置可分为直接传动、间接传动、电力传动及特种传动等 形式。
表2-6 常用推进装置形式
（一）直接传动
直接传动是主机直接通过轴系把功率传给推进器的传
动形式。如表2-6中1，2。
主机
螺旋桨 轴系
（一）直接传动
1、主要优点 1）传动效率高 除轴系的传动功率损失外，没有其他 功率损失，从而提高了整个推进装置的传动效率。 2）经济性较好 在直接传动的推进装置中，主机多数 是大型低速柴油机，这类主机耗油率很低，并能燃用廉价 的重油；部分采用中速柴油机，其耗油率也接近低速柴油 机，并且解决了燃用重油的问题。这样就大大改善了推进 装置的经济性。 3）由于轴系转速低，螺旋桨的效率较高。 4）装置简单，工作可靠，寿命长，管理维修方便。 5）噪音较低。
项目五任务四知识点1船舶推进装置的主要传动形式、组成及特点(精)
任务四 船舶推进装置(marine propulsion plant)的管理
知识点1
船舶推进装置的主要传 动形式、组成及特点
任务八 船舶推进装置的管理
一、船舶推进装置的主要 传动形式、组成及特点 1．船舶推进装置的组成 推进装置也称主动力 装置，是船舶动力装置中 最重要的组成部分 。它包 括主机、传动设备和推进 器等。其作用是将主机发 出功率，通过传动设备传 递给推进器 ，从而推动船 舶 航 行 。 图 5-42 所 示 为 典 型的船舶推进装置。
2．船舶推进装置型式及特点
按传动功率方式不同，常见的船舶推进装置型式 可分为直接传动、间接传动、Z形传动、电力传动等。
直接传动 间接传动
Z型传动
电力传动
吊舱式推进器 其他传动方式
1)直接传动
一、直接传动
主机发出功率直接通过轴系传递给螺旋桨。
主机
优点：
1）结构简单，维护管理方便，不易出现故障 2）经济性好，传动损失少，传动效率高 3）工作可靠，寿命长
使用范围： 近年来在超大型豪华旅游船和大型客滚船上应用逐 渐增多
吊仓式推进结构图示
吊仓式推进装置实例
缺点：
1）动力装置重量、尺寸大 2）主机必需可反转 3）非设计工况经济性差 4）船舶微速航行航速受到主机最低稳定转速的限制 应用范围： 远洋和沿海货轮、油轮
2)间接传动
主机和螺旋桨之间，依靠轴系以及离合器、减速器等 中间环节传动 优点： 1）主机不需换向，且转速不受螺旋桨要求低转速的限制 2）主机结构简单，工作可靠，管理方便，机动性好 3）轴系布置自由 4）利于多机并车运行，也利于设置轴带发电机 缺点： 1）轴系结构复杂 2）传动效率低 应用范围： 冰区航行船舶 内河航行船舶
船舶推进装置
图6 中间轴和推力轴的结构图
1-连接法兰 2-轴干 3-甩油环 4-轴颈 5-推力环
中间轴、推力轴﹑中间轴承和推力轴承
中间轴承 作用： 减少轴系挠度和承受中间轴重量 承受轴系变形等所造成的附加径向负荷 通常只设下瓦 滑环式：结构见图7 缺点：低转速下，易润滑不良 固定油盘式：结构与滑环式中间轴承类似，只是滑环固定 在轴上。 优点：低转速下运转，润滑可靠 在大型船舶上应用较多
油润滑尾轴承密封装置
首密封：防止润滑油到机舱 尾密封：防止润滑油漏泄到舷外和海水进到滑油中 结构见图15 润滑油循环原理见图16
图15 辛泼莱克司（改进型）密封装置
1-耐磨衬套 2-定位夹 3-后压板 4-支承环 5-中间环 6-磨损检测器 7-后壳体 8-尾轴管 9-橡胶密封圈 10-密封橡胶
图12 白合金尾轴承结构简图
1-首密封 2-前轴承 3-尾轴承 4-后轴承 5-尾密封
尾轴密封装置
要求： 工作可靠 耐磨性好 摩擦耗功少 散热性好
水润滑尾轴承密封装置
仅设首密封装置 作用:防止舷外水流入船内
结构见图14
进水管作用：润滑；冷却；冲走轴承内积存泥沙
图14 填料函型密封装置简图
1-冷却水进水管 2-尾轴管 3-填料压盖 4-填料箱外壳 5-填料 6-尾轴铜套 7-放水管 8-轴承衬套 9-尾轴
吊仓式推进结构图示
吊仓式推进装置实例
其它传动方式
如调距桨装置、喷水推进器传动装置 推进装置设计方案参下图： 可反转 低速柴油机 不可反转 减速齿轮箱 减速齿轮箱 可反转 定距桨 调距桨 定距桨
中速柴油机 不可反转
倒顺车离合器减速齿轮箱
减速齿轮箱
调距桨
选择传动方式需要考虑的因素
轮机导论-第4讲-船舶轴系与动力传递方式-船舶推进装置分解
轴系的布置取决于船体的结构，主发动机和螺旋桨的
布置，同时轴系布置必须结合整个舰船设计任务和要求以
及螺旋桨，船体设计来进行的。轴系的数目是取决于船舶
种类，船的航行性能，主机型式的特点，装置的生命力和
可靠性以及轴系在船上布置的可能性等。
2、基本要求
1）轴段长度与数量 由于机舱位置和艉部型线的关系，较大 船舶的轴系可长达数十米，中间轴有多根。艉部机舱的船上轴系很 短，有时不用中间轴，而由推力轴直接和螺旋桨轴相连。 2）维修空间 在轴系较长的船舶上，必须装有水密的轴隧， 在机舱和艉尖舱间围成水密的隔弄，以使轴系与货舱隔开。轴隧用 水密门与机舱相通，供检修轴承，维护工作之用。轴隧高度应允许 能搬运轴系之任何部件（高2 米左右），轴隧中走道宽度应不小于 500毫米，铺有花铁板和扶手。
1）传动轴
a) 推力轴：通常直接与主机相连接并带有推力轴承的轴。
作用：
(1)将主机的扭矩传给中间轴； (2)把中间轴上螺旋桨的推力传给船体； (3)对轴系轴向定位。 推力传递过程： 螺旋桨→推力环→油膜→推力块→推 力轴承座→船体
b) 螺旋桨轴（或推进轴）：轴上装有螺旋桨的轴。 c) 艉轴：在轴系穿过船体的地方装有专设的艉轴管 ，通过艉轴管的轴称为艉轴。有时螺旋桨位置靠近艉轴管 ，在此情况下，螺旋桨轴与艉轴成为一体，此时螺旋桨轴 就起艉轴作用。
螺旋桨通过轴系传递将主机的带动旋转下所产生的有 效推力由推力轴传给推力轴承10，再由推力轴承座传给船 体，达到推动船舶前进或后退的目的。对中间支承轴承 7 来说只承受中间轴颈的径向负荷，而不承受轴向力，而尾 轴、中间轴及推力轴在传递主机的扭转力矩给于螺旋桨同 时，均承受轴向负荷。
1）传动轴； 2）支承件； 3）密封件
装置中，从发动机的输出法兰到推进器之间，以传动轴
船舶动力装置概述
第一节船舶动力装置的组成、类型和发展一、船舶动力装置的组成现在的船舶动力装置主要由推进装置、辅助装置、管路系统、甲板机械、防污染设备和自动化设备等六部分组成;1．推进装置推进装置是指发出一定功率、经传动设备和轴系带动螺旋桨,推动船舶并保证一定航速航行的设备;它是船舶动力装置中最重要的组成部分,包括：1主机;主机是指提供推动船舶航行动力的机械;如柴油机、汽轮机、燃气轮机等;2传动设备;传动设备的功用是隔开或接通主机传递给传动轴和推进器的功率；同时还可使后者达到减速、反向或减振的目的;其设备包括离合器、减速齿轮箱和联轴器等;3轴系;轴系是用来将主机的功率传递给推进器;它包括传动轴、轴承和密封件等;4推进器;推进器是能量转换设备,它是将主机发出的能量转换成船舶推力的设备;它包括螺旋桨、喷水推进器、电磁推进器等;2．辅助装置辅助装置是指提供除推进船舶运动所需能量以外,用以保证船舶航行和生活需要的其他各种能量的设备;主要包括：1船舶电站;2辅锅炉装置;3压缩空气系统;3．管路系统管路系统是用来连接各种机械设备,并输送相关流体的管系;由各种阀件、管路、泵、滤器、热交换器等组成,它包括：1动力系统;为推进装置和辅助装置服务的管路系统;主要包括燃油系统、滑油系统、海淡水冷却系统、蒸汽系统和压缩空气系统等;2辅助系统;为船舶平衡、稳性、人员生活和安全服务的管路系统;主要包括压载系统、舱底水系统、消防系统、日用海/淡水系统、通风系统、空调系统和冷藏系统等;4．甲板机械为保证船舶航向、停泊、装卸货物所设置的机械设备;它主要包括：舵机、锚机、绞缆机、起货机、开/管舱盖机械、吊艇机及舷梯升降机等;5．防污染设备用来处理船上的含油污水、生活污水、油泥及各种垃圾的设备;它包括油水分离装置附设有排油监控设备、生活污水处理装置及焚烧炉等;6．自动化设备为改善船员工作条件、减轻劳动强度和维护工作量、提高工作效率以及减少人为操作失误所设置的设备;主要包括：遥控、自动调节、监控、报警和参数自动打印等设备;二、船舶动力装置的类型1．蒸汽动力装置根据运动方式的不同,蒸汽动力装置有往复式蒸汽机和汽轮机两种;汽轮机推进装置的优点：1由于汽轮机工作过程的连续性有利于采用高速工质和高转速的工作轮,因此单机功率比活塞式发动机大;2汽轮机叶轮转速稳定,无周期性扰动力,因此机组振动小、噪声低;3磨损部件少,工作可靠性大;4可使用劣质燃油,滑油消耗率也很低;汽轮机推进装置的缺点：1装置的总重量、尺寸大;2燃油消耗大,装置效率较低,额定经济性仅为柴油机装置的1/2-2/3；在相同的燃油储备的情况下续航力降低;3机动性差,备车时间长;2．燃气动力装置在燃气动力装置中,根据发动机运动方式的不同,有柴油机动力装置和燃气轮机动力装置两种;1柴油机动力装置柴油机动力装置具有如下优点：（1）具有较高的经济性;（2）重量轻;（3）具有良好的机动性,操作简单、启动方便、正倒车迅速;柴油机动力装置也存在如下缺点：1由于柴油机的尺寸和重量按功率比例增长快,因此单机组功率受到限制;2工作时噪声和振动较大;3中、高速柴油机的运转部件磨损较严重;4传统的柴油机在低速时稳定性差,因此不能有较低的最低稳定转速,影响船舶的低速航行性能;另外,柴油机的过载能力也较差;2燃气轮机动力装置燃气轮机动力装置有如下优点：（1）单位功率的重量尺寸较小,机组功率也较大;（2）良好的机动性,从冷态起动至全负荷时间仅需几分钟的时间;燃气轮机动力装置也有如下缺点：1燃气轮机自身不能反转,如果作为主机,倒车时必须设置专门的变向设备;2必须借助于电机或其他起动机械起动;3由于燃气的高温作用,使叶片工作可靠性较差,寿命短;4由于燃气轮机工作时空气流量大,因此进、排气管道尺寸较大,舱内布置困难,甲班上有较大的管道通过切口,影响船体强度;5燃油消耗率较高;3．核动力装置核动力装置是以原子核的裂变反应所产生的巨大能量,通过工质蒸汽或燃气推动汽轮机或燃气轮机工作的一种装置;核动力装置有如下优点：1核动力装置以少量的核燃料能释放出巨大的能量,这就可以保证船舶以较高的航速航行很远的距离;2核动力装置在限定的舱室空间内所能供给的能量,比一般其他型式的动力装置要大很多;3核动力装置的最大特点是不消耗空气而获得能量,这就不需要进、排气装置;核动力装置的缺点：1核动力装置的重量、尺寸较大;2核动力装置的操纵管理、检查系统比较复杂;3核动力装置的造价昂贵;三、柴油机动力装置发展趋势及管理重心的变化1．船舶动力装置发展的趋势1柴油机动力装置继续占主导地位,并在不断发展1大型低速机向两极发展,即开发多缸、大缸径和少缸、小缸径的机型,以适应大型、超大型船舶和小型船舶;2大功率中速柴油机仍然是大型客船、滚装客船、滚装船的推进动力装置的首选;3船舶柴油机的控制技术向电子化、智能化方向发展;4双燃料发动机用于特种船舶推进装置的前景可观;LNG船的动力装置基本上是蒸汽轮机,蒸汽轮机输出功率大、排出废气少、维护量少、可靠性高,但是蒸汽轮机的热效率低、燃油消耗率高;近年来,各种替代方案应运而生,例如天然气—燃油的双燃料二冲程和四冲程发动机的诞生等;与常规动力装置相比,双燃料发动机最大限度地利用了气体燃料,大大降低了燃油消耗节约燃料20％～30％,同时,双燃料发动机的NOX 排放量只相当于普通柴油机的1/10,,CO2的排放也相当低;双燃料发动机是LNG船主机的首选;目前主要机型有瓦锡兰公司生产的Wartsila的DF系列双燃料发动机、MAN B&W公司生产的ME-GI及四冲程双燃料发动机;随着人们对不污染海洋环境和大气的“绿色船舶”的期望,世界上众多的科研部门正在努力,以期减少柴油机动力装置的排放污染;2大型豪华旅游船的建造促进了电力推进系统的发展;电力推进系统是通过电子变频技术,采用简单的交流电动机带动定螺距螺旋桨,根据需要从零到满负荷自由选择转速,以满足机动性和操纵性的要求;电力推进系统的优点：①可省去中间轴及轴承,机舱布置灵活;②可选用中高速柴油机,可使螺旋桨的转速得到均匀、大范围的调节;③倒车功率大,操纵容易,倒航迅速,船舶机动性提高;④主电机对外界负荷变化适应性好,甚至可短时堵转;3高速船的发展为燃气轮机动力装置带来了生机;由于燃气机在单位功率重量和尺寸方面的优势,加上其优良的加速性能、可靠性、振动小和低的NOX排放量等优点,被高速客船等采用;与柴油机相比,燃气轮机的不足之处主要是其较低的经济性;因此在作为推进动力时经常配备柴油机,而利用燃气轮机具有良好的起动性能用于加速工况,配上柴油机组成联合动力装置克服低工况油耗高的缺点,是高速船较合适的动力装置;实践表明燃气轮机机组可靠性达％,热效率已达39％,加上其特有的NOX排放量低的优势,因此特别适合渡轮的使用要求;4推进装置一改以往单一供货方式而成套供货方式发展;5环境保护要求更安全、更低排放的船舶动力装置;1安全要求动力装置的冗裕配置;除将化学品船、液化气体船、油船等设计成双壳船体,还应采用冗裕配置推进装置及舵系,或设置应急动力装置,可保证主推进一旦失效,船舶仍能在恶劣海况下以6kn航速前进;最常见的方式是轴带发电机,当需要时主机与齿轮箱脱开,轴带发电机转为电动机,以发电机的电力带动螺旋桨实现船舶应急推进;更进一步的发展,是双套主推进系统;2低排放的船舶动力装置人类对保护环境质量要求的日益严格,使船用柴油机废气排放对大气污染的影响亦受到了密切的关注;根据MARPOL73/78公约附则Ⅵ对功率大于130KW的柴油机NOX的排放的规定,现今的智能柴油机通过控制燃烧,能够满足低排放和经济性的要求,此外,燃烧良好还可减少颗粒物排放;在低排放方面,电力推进及燃气轮机更具有优势;2．轮机管理重心的变化由于船舶自动化程度大幅度提高,计算机技术迅速发展,与20世纪的船舶相比较,轮机管理工作的重心发生了根本性的改变,因此,对轮机管理人员提出了更高的要求,其重点体现在以下几个方面：1对轮机设备的检修方面;由于对船舶设备的工况检测仪器、仪表、故障诊断方法的日益完善,设备的维护、检修将从定时、定期模式向视情模式发展;2对船机设备的使用方面;由于船机设备的自动控制、自动故障监测的广泛使用,设备的使用管理已由传统的“管机为主”、“管电为辅”向“机电综合管理”方向发展;3对轮机人员的业务要求方面;要求轮机人员不但有精湛的船机方面的知识,还要加强掌握船电方面专业知识和自动化方面的知识,这对于在现代化船舶上担任轮机管理工作的轮机人员显得尤为重要;4对轮机人员的业务培训方面;要加强轮机人员的业务培训工作,使轮机人员尽快掌握和更新机电一体化方面的新技术和相关知识;5对机电设备故障远程诊断方面;要加强专家故障诊断系统的建设和完善;6对机舱的资源更要加强管理;包括人力资源和设备等,使得机舱的资源能够充分发挥各自应有的作用;第二节船舶动力装置的要求及性能指标一、对动力装置的要求对船舶动力装置的要求,主要包括可靠性、经济性、机动性、重量和尺度、续航力、生命力等相关指标;1．可靠性影响可靠性的因素主要有三个方面：设计制造包括修复的质量、安装工艺的水平、使用管理技术能力;使用管理技术能力对可靠性的影响表现在：严格按照造船规范建造是取得可靠性的先决条件；备件的数量和保管是提高可靠性的有力保障；管理人员的业务能力是影响可靠性的重要因素;2．经济性船舶在营运中,船舶动力装置的维护费用占船舶总费用的比例很大,现在已超过50％;为了提高船舶的营运效益,必须尽量提高动力装置的经济性;3．机动性机动性是指改变船舶运行状态的灵敏性,它是船舶安全航行的重要保证;船舶起动、变速、倒航和回转性能是船舶机动性能的主要体现,而机动性取决于动力装置的机动性,动力装置的机动性由以下几个指标来体现;1起航时间从接到起航命令开始,经过暖机、备车和冲试车,使发动机达到随时可用状态的时间;这段时间越短的船舶其机动性越好;2发动机由起动开始至达到全功率的时间这是加速性能的指标,这段时间的长短主要取决于发动机的型式、船体形状、螺旋桨形式、吃水及外界阻力大小等因素;影响发动机加速的因素是它的运动部件的质量惯性和受热部件的热惯性,热惯性更为突出,中速机优于低速机;船舶本身的阻力大小对发动机的加速性能也有很大的影响,由于调距桨对外界条件有很好的适应性,它的加速性能明显好于定距桨;3发动机换向时间和可能的换向次数发动机换向所需的时间是指主机在最低稳定转速时,由发出换向指令到主机以相反方向开始工作所需的时间;换向时间越短,发动机的机动性越好;主机换向时间不得大于15s;4船舶由全速前进变为倒航所需时间滑行距离这是体现主机紧急倒车性能的指标;由于船舶惯性大,由全速前进变为后退所需的时间,总是大大超过发动机换向所需的时间;船舶开始倒航前滑行的距离主要取决于船舶的装载量、航速、主机的起动换向性能、空气瓶空气压力和主机倒车功率;5发动机的最低稳定转速和转速禁区在多缸柴油机中,由于各缸喷油泵柱塞偶件、喷油器针阀偶件的间隙和喷孔孔径间的差别,以及一般油量调节杆安装间隙的不同,使得船用主柴油机在低转速低负荷运转时,各缸供油量显着不均;严重时个别缸不能发火而使转速不稳,甚至自动停车;因而船用主柴油机都有一个使各缸都能够均匀发火的最低转速,称最低工作稳定转速;船用主柴油机尤其是直接驱动螺旋桨的主柴油机的最低稳定转速直接影响船舶微速航行性能;一般低速柴油机的最低稳定转速不高于标定转速的30%,中速机不高于40%,高速机不高于45%;在主机使用转速范围内如果存在引起船舶或轴系共振的临界转速,则应规定为转速禁区,并以红色在主机转速表上标示;在主机使用转速范围内,转速禁区越窄越好;4．重量和尺度5．续航力续航力是指船舶在加足航行所需物资燃油、滑油、淡水等,主要指燃油后所能航行的最大距离或最长时间;它是根据船舶的用途和航区确定的;续航力不但和动力装置的经济性、物资储备量有关,也和航速有很大关系;6．生命力生命力是指船舶在船机发生故障的情况下最大限度地维持工作的能力;二、船舶动力装置的基本性能指标动力装置的基本特性指标是指技术指标、经济指标和性能指标;这些指标是我们对船舶进行选型、设计和判断性能优劣的重要依据;1．船舶动力装置的技术指标技术指标指标识动装置的技术性能和结构特性的参数;它主要指下列几个指标：1功率指标功率指标表示船舶做功的能力;为了保证船舶具有一定的航速,就要求推进装置提供足够的功率;动力装置的功率是按船舶的最大航速确定的;在船舶以一定的航速前进时,螺旋桨产生的推力,必须克服船体对水和风的阻力,这些阻力取决于船舶线型、尺寸、航行速度,以及风浪大小和航道深浅等;1船舶有效功率PR船舶有效功率PR 指推进船舶航行所需功率;运行阻力RN,船舶的航行速度vsm/s,则有效功率P R = R×vs×1/1000 KWP R 常称为拖曳功率,可以从船模或实船的静水试验中得出;阻力R,相当于速度vs拖动船模或实船时绳索上的拖曳力;2主机的输出功率主机的输出功率即主机的制动功率或主机的有效功率;如果考虑了推进轴系的传动损失,主机的供给功率实际上就是主机的额定功率;新船设计时,估算船舶的有效功率PR可用“海军常数法”进行估算;3相对功率相对功率就是对应于船舶每吨排水量所需的主机有效功率;Pr = Pe/ D kW/t D—船舶排水量,t2重量指标1主机的单位重量gm主机的单位重量g m 是指主机单位有效功率的重量,即g m = G m / P e kg/kW式中,G m —主机重量,kg ；P e ——主机有效功率,kW2动力装置的单位重量g z动力装置的单位重量g z 是指主机单位有效功率所需动力装置的重量,即g z = G z / P e kg/kW式中,G z —主机重量,kg ；P e ——主机有效功率,kW3主机的相对重量a m主机的相对重量a m 是指主机重量G m 与船舶排水量D 之比,即a m = G m / D kg/t式中,G m —主机重量,kg ； D —船舶满载排水量,t4动力装置的相对重量a z动力装置的相对重量a z 是指动力装置重量G z 与船舶满载排水量D 之比,即a z = G z / D kg/t式中,G z —主机重量,kg ； D —船舶满载排水量,t3尺寸指标对于不同船舶,机舱尺寸要求也不统一,为了表征机舱的面积和容积利用率,特引用面积饱和度和容积饱和度两个指标;（1） 面积饱和度K s ：面积饱和度是指每平方米机舱面积所分配的主机有效功率,即K s = P e / S kW/㎡式中,P e —主机有效功率,kW ； S —机舱所占的面积,㎡2容积饱和度K v ：容积饱和度是指每立方米机舱容积所分配的主机有效功率,即K v = P e / V kW/m3式中,P e —主机有效功率,kW ； V —机舱所占的容积,m32．船舶动力装置的经济性指标船舶动力装置的经济指标常用六个指标表示;1动力装置的总效率动力装置的总效率主要由推进装置的热效率、柴油发电机组的热效率和燃油锅炉的热效率组成;1推进装置的热效率推进装置的热效率是指推进装置所产生的有效功的热当量与主机所消耗热量之比; 2柴油发电机组的热效率柴油发电机组的热效率是指柴油发电机组电功率的热当量与其所消耗热量之比; 3燃油辅助锅炉的热效率燃油辅助锅炉的热效率是指燃油辅助功率有效利用的热量与其所消耗热量之比;2柴油机的燃油消耗率g e柴油机的燃油消耗率是指在单位时间内柴油机额定功率所消耗的燃油量,即g e =G e /P e kg/式中,G e ——柴油机每小时燃油消耗量,kg/h; P e ——主机有效功率,kW3船舶主机日耗油量G e船舶主机日耗油量是指主机在24h 内的燃油消耗量4船舶日耗油量G D船舶日耗油量是指每24h全船主机、辅机、辅助锅炉的所消耗的燃油总量; 5船舶每海里燃油消耗率gn船舶每海里燃油消耗量指船舶航行每海里所消耗的燃油总量,即g n = GT/ vs= GTe+ GTg+ GTb+ GTo/ vst/n mileGT ——船舶每小时燃油消耗量,t/h；vs——航速；GTe、GTg、GTb、GTo——分别表示主机、发电柴油机、燃油辅助锅炉及焚烧炉等其他耗油设备每小时的耗油量,Kg/h一般情况下GTg 、GTb、GTo与航速无关;主机每海里燃油消耗gTe = Pe. ge/ vskg/n mileg Te 既与ge有关又与vs有关;这项经济指标与船舶营运管理水平和轮机管理水平密切相关;图1-2为主机燃料消耗率和每海里航程船舶燃料消耗量随船速变化的关系图;当船舶处于慢速航行时,虽然主机燃油消耗率ge 较高,但船舶每海里燃油消耗率gn较低；随着船速的增加,虽然ge 有所降低,但gn却明显增加;图中gn的最小值所对应的航速称为节能航速;图1-2 燃料消耗随航速变化关系图g e——燃油消耗率红线；g n——每海里燃油消耗率蓝线6船舶经济航速经济航速是指船舶营运时取得某种经济效果的航速,常用的经济航速有以下几种：节能航速、最低营运费用航速和最大盈利航速;1节能航速节能航速是指每小时燃油消耗量最低时的静水航速,它常由主机按推进特性运行时能维持正常工作的最低稳定转速所决定;营运船舶在实现减速航行时,主机所输出的功率大大减少,其每海里燃油消耗率大幅度降低;但航速降低后,营运时间被延长,运输的周转量也少了,故当船舶须实现减速航行时,尚应结合企业的货源、运力及完成运输周转量的情况综合考虑后再决策;2最低营运费用航速船舶航行1天的费用,主要由其固定费用折旧费、修理费、船员工资、港口驶费、管理费、利息、税金以及船舶停泊期间燃、润油费等和船舶航行时燃、润油费用构成;最低营运费用航速是指船舶每航行1n mile上述固定费用及航行费用最低时的航速,可供船舶及其动力装置的性能评价及选型用;在满足完成运输周转量的前提下,船舶按最低营运费用航行,其成本费最省,但它并未考虑停港时间及营运收入的影响,故不够全面;3最大盈利航速最大盈利航速是指指每天或船舶在营运期间能获得最大利益的航速;此航速的大小,往往与每海里或公里运费收入、停港天数及船舶每天付出的固定费用有关;一般在运费收入低、停港时间长、运距短、油价高的情况下,其最大盈利航速相对较小;第三节船舶动力装置的可靠性一．船舶的特殊性船舶动力装置的可靠性与船舶的特殊性密切相关;船舶的特殊性主要表现在：1船舶大部分时间在海上航行;2设备发生故障时,往往处于复杂的航区和严酷的气象条件,局部故障可能影响全局,甚至导致严重后果;3船舶动力装置的使用环境苛刻多变、运行时工作参数变化范围较大,随时能要船员进行操纵,有时还要求采取应急措施,因此对船员要求较高;4船用机械特别是主机制造台数少,而且母型机的试验难以在陆地上充分进行;5主机型式更新换代速度较快;6机器部件和元件以及它们的质量和功能各异,所需知识面较广;7现场数据主要由船员整理和提供;二、可靠性在船舶动力装置中的应用船舶的特殊性,不仅体现出动力装置可靠性的重要性,而且也说明动力装置的可靠性是个复杂的课题;它既与各组成设备的可靠性、维修性有关,也涉及到参与管理的人的因素,因此它和人机工程学、劳动管理学、心理学等领域交错在一起,使问题难以解决;三、船舶各种机械的故障统计1．动力装置中各种机械发生故障的比例在世界四大柴油机制造公司近几年的统计资料表明,在柴油机船上,主机故障占总故障数的比例达到四成,主机是动力装置中最重要的,但也是可靠性最薄弱的环节;在主机发生故障的原因中,约一半是由于材料质量不良和机件污损,前者是制造阶段的原因,后者是使用阶段的原因;所以从设计者到管理者,对主机可靠性都要给予足够的重视;2．柴油机部件的故障统计根据劳氏船级社、中国远洋运输总公司、日本相关机构等相关机构对船舶主机故障统计表明,低速柴油机发生故障最多的部件是活塞、气缸盖和十字头轴承;中速柴油机包括柴油发电机中曲轴及其轴承故障比较突出;这些部件应作为可靠性技术中的重点问题给予研究,在运行管理中也应格外注意;第四节提高船舶动力装置可靠性的措施要保证和提高船舶动力装置的可靠性,首先在设计时就应满足可靠性要求,然后,在制造和工艺方面尽可能达到设计时规定的可靠度;只有这样在使用中才能体现出转子是否可靠;显然船舶动力装置的可靠性问题贯穿于整个设计、制造和工艺阶段以及全部运转期间;因此,我们可以把影响动力装置可靠性的因素分为设计、制造工艺和管理三个方面;下面我们将着重从管理与维修保养方面探讨如何提高动力装置的可靠性;一、提高管理水平一个产品工作是否可靠,除决定于出厂质量外,使用管理维护的好坏对其可靠性也有决定性影响;因此,管理人员的业务水平,对于保证船舶的可靠性具有头等重要的意义;统计表明,许多故障是由于船员采取了不正确的措施和违反技术操作规程所导致的;随着船舶的设备日趋复杂,对船员业务水平、熟练程度、操作技能、发现和排除故障等的能力要求越来越高,其完成任务的职责也在加强;业务水平高的船员,可以保证船舶技术设备的使用和维护的质量始终处于较好状态；能正确执行操作规程,充分做好设备起动前的准备工作,正确判断设备的技术状态和正确地确定负荷高低；还可以迅速发现和排除故障,用较短的时间完成维修工作;在拆装机械、更换零部件时,如果船员水平不高,则可能使部件遭受异常负荷和额外应力,从而导致故障次数增加;国内外的故障统计资料表明,人为故障所占比例越来越大;在人为原因造成的故障中,属于责任心不强工作不仔细、检查不及时和违章操作与属于管理水平低保养维护不良、指挥命令不当、判断错误、操作错误等所引发的几乎各占一半,而且低职船员的人为事故所占比例高于高职船员;这些事实说明了提高船员管理水平的重要性和迫切性,并应从职业道德教育和业务水平提高两方面去努力;二、提高维修质量维修是恢复和保证产品可靠性的一个重要措施;为了使产品发生故障后能很快修好,除了要求有先进的维修手段、熟练的维修人员之外,产品本身也应该有良好的可维修性;可维修性包括易拆卸性、可达性、可还原性、通用性、互换性、适检性等,因此维修时应着重考虑以下几个方面;1．对设备的维修要及时2．在有条件的情况下,鼓励船员对设备进行自修3．在厂修时要做好监修工作。
