变压器油枕及其种类
变压器油枕结构介绍
❖ 原理:
波纹储油柜采用先进的不锈钢波纹管补 偿技术，代替老式储油柜中的胶囊，实现 对变压器绝缘油体积补偿和与外界隔离， 防止吸湿氧化绝缘油。升温体积膨胀时， 波纹管被压缩，移向固定端；油位过高时， 波纹管压缩到一定程度报警；绝缘油降温 体积收缩时，波纹管在大气作用下自行伸 长。
打破了传统储 油柜的油位指
❖ 有载变压器的有载开关储油柜焊接在变压器主体储 油柜一端的外侧，并将吸湿器联管焊在储油柜内 部．与主变油柜焊成一体，不仅外绝缘距离小且外 型美观。
二、结 构
1、人孔盖板 2、指针式油位表 3、储油柜放气塞 4、吸湿器管接头5、储油柜柜体 6、 软气囊 7、视察窗(查看集气盒内气体) 8、集气盒 9、气体继电器管接头 10、支架 11、集污盒 12、排注油管接头 13、集气盒排气管头14、吸湿器管接头(开关储油柜 呼吸机) 15、开关储油柜排、注油管接头16、有载开关管接头 17、磁铁式油位表 (指 示有载开关油位)
示模式
波纹膨胀体为 全密封结构
结构简单、安 装方便、注油
容易
补偿量大
波纹储油柜特 点
储油柜在微正 压下运行
波纹膨胀体采 用不锈钢材料
寿命长，灵敏 度高，维护量
小
自身具有散热 功能
具有完善的自 身保护功能
BP1型波 纹膨胀式 储油柜
纵向波纹管结构
横向波纹管结构
型号
B P1
IV N ×324-1066
高温度为+35℃，最
❖ 查规格表，根据补偿容积选择满足条件的型号，再择优选择
全密封软气囊指针式储油柜 (胶囊式油枕)
一、原 理
❖ 是在储油柜壳体内装有一个耐油尼龙复合橡胶的软 气囊，囊内通过呼吸管及吸湿器与大气接触，囊外 和变压器油接触，，当变压器油箱中油膨胀或收缩 导致储油柜油面上升或下降时，使软气囊向外排气 或自行吸气以平衡软气囊内外侧压力，起到呼吸作 用，从而将变压器油与空气彻底隔开，并且随变压 器温度变化及时补偿油箱内的压力差；软气囊采用 悬挂式动作灵活；通气阻力小。储油柜上的油位表 是采用磁铁指针式油位表来显示的，当油位达到设 定的最高或最低位置时，油位表通过报警开关能及 时准确地报警。
变压器油枕胶囊式和金属波纹式的区别
变压器油枕胶囊式和金属波纹式的区别1、胶囊式油枕介绍（1）胶囊式油枕是在油枕内安装一密闭的、能承受较高压力的胶囊，通过胶囊将绝缘油与外界空气隔开，并通过吸湿器阻止水蒸气进入胶囊。
运行中，胶囊浮在油面上，随着油面上升或下降进行吸气或排气，以此自动平衡胶囊内外两侧压力，保证变压器本体内一直充满绝缘油。
（2）胶囊式油枕工作原理。
如示意图所示，胶囊内部气体通过吸湿器与大气相通，胶囊袋的底面紧贴在储油柜内的油面上，使胶囊与油面之间没有空气。
当油面发生变化时，在油压和大气压的作用下，胶囊会随之膨胀和收缩，将油送出或吸收。
（3）胶囊式油枕优点。
安装维护简单，观测直观。
（4）胶囊式油枕缺点：1）胶囊易老化、龟裂，安装时容易损坏、破损，使空气中的水和雨水易于进入油中。
2）冬季胶囊和隔膜表面易结冰，造成含水量增高绝缘下降，油介损增大、油质变坏，危及安全。
3）管式油位计连接部位经常出现渗漏油现象，又不易处理，检修时易破损，当变压器出现负压时易进入空气和水。
4）油位计中的油和变压器本体相通，在阳光的照射下油位计中的油被氧化、劣化，直接降低油枕中油的品质，污染变压器本体油质。
5）主变在长期运行中，会有部分气体进入油枕中，这些气体占据了一定位置影响了油枕内胶囊的呼气，当气体过多时，使油表出现假油面。
2、金属波纹式油枕介绍（1）金属波纹密封式油枕是由可伸缩的金属波纹芯体构成的可变容器，它能使变压器油与空气完全隔离，从而防止变压器油受潮氧化，延缓老化过程。
在彻底隔绝空气及湿气的条件下，当变压器内绝缘油随温度变化产生体积膨胀或收缩时，油枕内的波纹芯体通过伸缩，改变油枕油腔大小，实现对变压器油的体积补偿。
（2）金属波纹式油枕工作原理。
如示意图所示，变压器油通过气体继电器，流入一个装有密封波纹体的金属桶内，当变压器油温升高时，油膨胀进入金属桶;当变压器油温降低时，油在大气压作用下返回变压器本体。
其波纹体是一个膨胀体，容积可随变压器油温的变化而产生膨胀与收缩。
变压器油枕及其种类
变压器油枕及其种类知识积累2010-05-18 16:39:29 阅读386 评论1 字号：大中小订阅变压器储油柜的密封形式主要有四种。
第一种为开式(无密封)储油柜，变压器油与外界空气直接相通。
第二种是胶囊式储油柜，由于胶囊易老化开裂，密封性能较差，现在已逐步减少使用。
第三种是隔膜式储油柜，它是用厚度为0．26ram-0．35ram的尼龙布两层、中间夹以氯丁橡胶、外涂丁氰橡胶，但其对安装质量和检修工艺均有较严格的要求，使用效果不甚理想，主要是渗油和橡胶件易损，影响到供电的安全性、可靠性及文明生产，因此也在逐步减少使用。
第四种是采用金属弹性元件作为补偿器的储油柜，其又分为外油式和内油式两大类。
内油立式储油柜是以波纹管为装油容器，根据补偿油量大小采用一个或多个波纹管将油管并联立式放在一个底盘上，外部加防尘罩，依靠波纹管上下移动进行绝缘油体积补偿，外观形状多为长方体。
外油卧式储油柜是以波纹管为气囊，卧式放置于储油柜筒体之内，波纹管外侧与筒体之间盛装绝缘油，而波纹管内是与外界相通的空气，依靠波纹管伸缩改变储油柜内部容积实现绝缘油体积补偿，外观形状为横置圆柱体。
1 开启式储油柜(油枕)或低压小容量变压器铁桶油箱这一种是最原始的，即采用与外界空气相通的油箱作为储油柜，这种储油柜由于不密封，因此绝缘油易氧化、受潮，长期运行后变压器油质氧化，劣化的变压器油微水和含气量严重超标，对变压器的安全、经济和可靠运行构成极大威胁，严重地降低了变压器的安垒性和绝缘油的寿命。
目前这种储油柜(油枕)基本淘汰了，市面所见极少，或者只在电压等级较低的变压器上采用。
2 胶囊式储油柜胶囊式储油柜(图1)是在传统储油柜内部装一个耐油的尼龙胶囊袋，将变压器本体内的变压器油与空气隔离开。
随着变压器内油温升降，其进行呼吸，在油的体积发生变化时有一个足够的空间。
其工作原理为胶囊袋内气体通过呼吸管及吸湿器与大气相通，胶囊袋底面紧贴在储油柜的油面上，当油面变化时，胶囊袋也会随之膨胀或压缩。
变压器油枕结构.ppt
简
变压器储油柜的发展
介
胶囊式储油柜
隔膜式储油柜 波纹管式储油柜
储油柜作用
作用：用以补偿变压器油由于温度变化而膨 胀、收缩产生的容积变化，对维护变压器的 正常运行起着重要的保护作用 。
BP1型波纹膨胀储油柜
原理:
波纹储油柜采用先进的不锈钢波纹管补 偿技术，代替老式储油柜中的胶囊，实现 对变压器绝缘油体积补偿和与外界隔离， 防止吸湿氧化绝缘油。升温体积膨胀时， 波纹管被压缩，移向固定端；油位过高时， 波纹管压缩到一定程度报警；绝缘油降温 体积收缩时，波纹管在大气作用下自行伸 长。
有载变压器的有载开关储油柜焊接在变压器主体储 油柜一端的外侧，并将吸湿器联管焊在储油柜内 部．与主变油柜焊成一体，不仅外绝缘距离小且外 型美观。
二、结 构
1、人孔盖板 2、指针式油位表 3、储油柜放气塞 4、吸湿器管接头5、储油柜柜体 6、 软气囊 7、视察窗(查看集气盒内气体) 8、集气盒 9、气体继电器管接头 10、支架 11、集污盒 12、排注油管接头 13、集气盒排气管头14、吸湿器管接头(开关储油柜 呼吸机) 15、开关储油柜排、注油管接头16、有载开关管接头 17、磁铁式油位表 (指 示有载开关油位)
打破了传统储 油柜的油位指
示模式
波纹膨胀体为 全密封结构
结构简单、安 装方便、注油
容易
补偿量大
波纹储油柜特 点
储油柜在微正 压下运行
波纹膨胀体采 用不锈钢材料
寿命长，灵敏 度高，维护量
小
自身具有散热 功能
具有完善的自 身保护功能
BP1型波 纹膨胀式 储油柜
纵向波纹管结构
横向波纹管结构
型号
B P1
变压器油枕及其种类
变压器油枕及其种类知识积累2010-05-18 16:39:29 阅读109 评论0 字号：大中小订阅变压器储油柜的密封形式主要有四种。
第一种为开式(无密封)储油柜，变压器油与外界空气直接相通。
第二种是胶囊式储油柜，由于胶囊易老化开裂，密封性能较差，现在已逐步减少使用。
第三种是隔膜式储油柜，它是用厚度为0．26ram-0．35ram的尼龙布两层、中间夹以氯丁橡胶、外涂丁氰橡胶，但其对安装质量和检修工艺均有较严格的要求，使用效果不甚理想，主要是渗油和橡胶件易损，影响到供电的安全性、可靠性及文明生产，因此也在逐步减少使用。
第四种是采用金属弹性元件作为补偿器的储油柜，其又分为外油式和内油式两大类。
内油立式储油柜是以波纹管为装油容器，根据补偿油量大小采用一个或多个波纹管将油管并联立式放在一个底盘上，外部加防尘罩，依靠波纹管上下移动进行绝缘油体积补偿，外观形状多为长方体。
外油卧式储油柜是以波纹管为气囊，卧式放置于储油柜筒体之内，波纹管外侧与筒体之间盛装绝缘油，而波纹管内是与外界相通的空气，依靠波纹管伸缩改变储油柜内部容积实现绝缘油体积补偿，外观形状为横置圆柱体。
1 开启式储油柜(油枕)或低压小容量变压器铁桶油箱这一种是最原始的，即采用与外界空气相通的油箱作为储油柜，这种储油柜由于不密封，因此绝缘油易氧化、受潮，长期运行后变压器油质氧化，劣化的变压器油微水和含气量严重超标，对变压器的安全、经济和可靠运行构成极大威胁，严重地降低了变压器的安垒性和绝缘油的寿命。
目前这种储油柜(油枕)基本淘汰了，市面所见极少，或者只在电压等级较低的变压器上采用。
2 胶囊式储油柜胶囊式储油柜(图1)是在传统储油柜内部装一个耐油的尼龙胶囊袋，将变压器本体内的变压器油与空气隔离开。
随着变压器内油温升降，其进行呼吸，在油的体积发生变化时有一个足够的空间。
其工作原理为胶囊袋内气体通过呼吸管及吸湿器与大气相通，胶囊袋底面紧贴在储油柜的油面上，当油面变化时，胶囊袋也会随之膨胀或压缩。

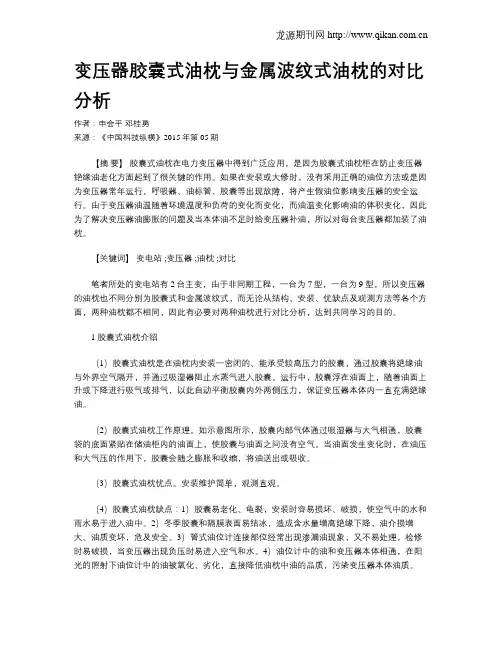

变压器胶囊式油枕与金属波纹式油枕的对比分析
变压器胶囊式油枕与金属波纹式油枕的对比分析作者：申会平邓桂勇来源：《中国科技纵横》2015年第05期【摘要】胶囊式油枕在电力变压器中得到广泛应用，是因为胶囊式油枕柜在防止变压器铯缘油老化方面起到了很关键的作用。
如果在安装或大修时，没有采用正确的油位方法或是因为变压器常年运行，呼吸器、油标管、胶囊等出现故障，将产生假油位影响变压器的安全运行。
由于变压器油温随着环境温度和负荷的变化而变化，而油温变化影响油的体积变化，因此为了解决变压器油膨胀的问题及当本体油不足时给变压器补油，所以对每台变压器都加装了油枕。
【关键词】变电站 ;变压器 ;油枕 ;对比笔者所处的变电站有2台主变，由于非同期工程，一台为7型，一台为9型，所以变压器的油枕也不同分别为胶囊式和金属波纹式，而无论从结构、安装、优缺点及观测方法等各个方面，两种油枕都不相同，因此有必要对两种油枕进行对比分析，达到共同学习的目的。
1 胶囊式油枕介绍（1）胶囊式油枕是在油枕内安装一密闭的、能承受较高压力的胶囊，通过胶囊将绝缘油与外界空气隔开，并通过吸湿器阻止水蒸气进入胶囊。
运行中，胶囊浮在油面上，随着油面上升或下降进行吸气或排气，以此自动平衡胶囊内外两侧压力，保证变压器本体内一直充满绝缘油。
（2）胶囊式油枕工作原理。
如示意图所示，胶囊内部气体通过吸湿器与大气相通，胶囊袋的底面紧贴在储油柜内的油面上，使胶囊与油面之间没有空气。
当油面发生变化时，在油压和大气压的作用下，胶囊会随之膨胀和收缩，将油送出或吸收。
（3）胶囊式油枕优点。
安装维护简单，观测直观。
（4）胶囊式油枕缺点：1）胶囊易老化、龟裂，安装时容易损坏、破损，使空气中的水和雨水易于进入油中。
2）冬季胶囊和隔膜表面易结冰，造成含水量增高绝缘下降，油介损增大、油质变坏，危及安全。
3）管式油位计连接部位经常出现渗漏油现象，又不易处理，检修时易破损，当变压器出现负压时易进入空气和水。
4）油位计中的油和变压器本体相通，在阳光的照射下油位计中的油被氧化、劣化，直接降低油枕中油的品质，污染变压器本体油质。
主变油枕原理和结构介绍
主变油枕原理和结构介绍2021.1.3目录一、主变油枕结构介绍 (1)1、外油波纹管式储油柜 (1)2、内油纹管式储油柜 (2)3、隔膜式储油柜 (2)4、胶囊式储油柜 (3)5、普通式储油柜 (4)二、主变油枕油位表计介绍 (5)1、磁力表盘式油位计 (5)2、管式油位计 (5)3、磁铁表盘式油位计 (6)4、板式油表 (6)一、主变油枕结构介绍110kV及以上主变油枕内一般设有胶囊或波纹管，将变压器油与空气完全隔离，大大降低了变压器油的氧化速度和受潮程度，起到保护变压器油的作用。
较低电压等级变压器不装设胶囊或波纹管，绝缘油直接与大气相通。
目前，变压器油枕主要类型如下：1、外油波纹管式储油柜外油波纹管式储油柜有筒型和方型两种结构。
从筒形外油波纹管结构示意图可以看到，波纹管的内部正常运行时与大气相通，波纹管一端为固定端，一端为活动端，活动端借助于装在储油柜内壁上的导向滚轮，可随变压器油体积的膨胀和缩小变化而左右移动，自动补偿油体积变化。
图1.1 筒型外油波纹管结构示意图方形外油波纹管结构示意图如图1.2所示。
波纹管芯体作为容积补偿元件和隔离密封元件，内腔与大气相通，上端固定，当绝缘油随温度变化产生体积膨胀或收缩时，促使波纹芯体上下伸缩，实现对绝缘油体积的变化补偿。
图1.2 方型外油波纹管结构示意图2、内油纹管式储油柜内油式储油柜结构如图1.3所示，波纹管为椭圆形并立放置在一个底盘上，波纹管内部充满变压器油，外部处于大气中，并加装防尘外罩，外形多为长方体。
波纹管随变压器油的变化而上下移动，波纹管顶部有一根排气管，可用于排出波纹管上部的气体。
图1.3 内油纹管式储油柜结构示意图3、隔膜式储油柜隔膜式储油柜由上下两个半圆柱体组成，柜内装设一个隔膜，隔膜的周边压装在上下柜沿之间，隔膜的内侧紧贴在油面上，外侧与大气相通，起着变压器油与大气的隔离作用，如图1.4所示。
集聚在隔膜外部的凝结水可通过放水阀排出。
