缝纫机的机构分析和工作原理
缝纫机工作原理
缝纫机工作原理引言概述：缝纫机是一种常见的家用和工业用工具，用于缝制和修补各种织物。
它的工作原理是通过针和线的运动来完成缝合任务。
本文将详细阐述缝纫机的工作原理，包括针线运动、线张力调节、针板和压脚的作用、缝纫机的驱动和控制系统。
正文内容：1. 针线运动1.1 上下运动缝纫机通过驱动机构使针具有上下运动能力。
当缝纫机工作时，针在上下往复运动中穿过织物。
上升运动时，针从下面穿过织物；下降运动时，针从上面穿过织物。
这种上下运动使得线穿过织物并形成针脚。
1.2 先后运动除了上下运动，缝纫机还具有先后运动的能力。
在每次上升和下降运动之间，缝纫机会将织物向前挪移一定距离。
这种先后运动使得针线可以在织物上形成连续的线迹。
2. 线张力调节2.1 上线张力缝纫机上线张力的调节是通过张力调节器来实现的。
张力调节器可以调整线的张力，以确保线在缝制过程中保持适当的紧度。
较高的线张力可以防止线松弛，而较低的线张力可以避免线断裂。
2.2 下线张力缝纫机下线张力的调节是通过线张力弹簧来实现的。
线张力弹簧可以调整线的张力，以确保线在缝制过程中保持适当的紧度。
较高的线张力可以防止线松弛，而较低的线张力可以避免线断裂。
3. 针板和压脚的作用3.1 针板针板是缝纫机上的一个金属板，具有多个针眼。
它的作用是引导针在织物上穿行，并保持针脚的长度均匀。
针板还可以防止织物被针刺破。
3.2 压脚压脚是缝纫机上的一个金属脚，用于保持织物平稳并与针板接触。
压脚的作用是确保织物在缝制过程中保持平整，以便针线可以顺利穿过。
4. 缝纫机的驱动和控制系统4.1 驱动系统缝纫机的驱动系统通常由电动机驱动。
电动机通过皮带或者齿轮传动将动力传递给缝纫机的各个部件，如针和织物进给机构。
4.2 控制系统缝纫机的控制系统通常由脚踏板或者按钮控制。
脚踏板或者按钮可以控制缝纫机的启动和住手，以及调整缝纫机的速度。
一些高级缝纫机还配备了自动化控制系统，可以根据缝制需求进行各种设置。
缝纫机的工作原理
缝纫机的工作原理
缝纫机是一种用来缝合布料的机械设备，其工作原理主要包括以下几个方面：
1. 机械运动：缝纫机通过电动机带动传动装置，使主轴和副轴以不同的速度旋转。
主轴通过皮带或链条传动带动针杆上下运动，从而实现针头的上下动作。
同时，副轴通过齿轮传动带动布料输送装置，将布料平稳地送入缝纫机的工作区域。
2. 刺穿动作：当缝纫机开始工作时，针头会快速下落穿过布料，形成针孔。
这种运动是由电动机驱动的离心离合器控制的，离心离合器会根据踏板的踩下程度来调整针头的运动速度。
3. 线松紧调节：缝纫机上有一个线松紧调节装置，通过调整它的位置可以改变缝纫线的松紧程度。
一般来说，线松紧调节装置会改变缝纫机上的绳柱张力，从而控制需要缝合的布料与缝纫线的紧密度。
4. 摇臂传动：在缝纫机的工作过程中，针杆的上下运动主要是由摇臂传动装置实现的。
摇臂是由一个摇杆和一个连接片组成的机械装置，它能将驱动轴的旋转运动转换为针杆的上下运动。
5. 切线装置：当缝纫机完成一次针孔后，切线装置开始工作。
切线装置会紧紧拉住缝纫线，使其与缝合线彼此贴合，并形成整齐、均匀的线迹。
综上所述，缝纫机的工作原理是通过机械运动和传动装置以及
相关的控制装置，将针头快速穿过布料并与线松紧调节装置、摇臂传动装置等协同作用，从而实现布料的缝合。
这样便能够完成各种缝纫操作，例如直线缝、钉扣、拼接等。
缝纫机的机构分析和工作原理完美版讲解
缝纫机的机构分析和工作原理完美版讲解缝纫机是一种用于缝合各种织物和纺织品的机械设备，它通过一系列的机构来完成缝纫的工作。
下面将从机构分析和工作原理两个方面来详细讲解缝纫机的工作原理。
一、机构分析：1.传动机构：缝纫机的传动机构是由电机、皮带轮、链轮和传动杆等组成。
电机通过皮带轮和链轮传动，驱动传动杆来实现机械部件的运动。
2.送布机构：缝纫机的送布机构主要由铁齿轮、摇杆和送布齿组成。
电机驱动铁齿轮通过摇杆和送布齿的升降来实现送布。
3.上下机构：缝纫机的上下机构由上下锥齿轮、头簧和线杆等组成。
电机驱动上下锥齿轮的相互啮合来实现缝纫机头的上下移动。
4.针杆机构：缝纫机的针杆机构主要由针杆、针棘轮和曲柄等组成。
电机驱动曲柄带动针棘轮旋转，通过针杆的上下运动来完成针的穿刺和提升。
5.压脚机构：缝纫机的压脚机构主要由压脚杆、压脚弹簧和脚踏板等组成。
电机通过传动机构带动压脚杆的上下移动，以实现对织物的压紧。
二、工作原理：当缝纫机开机时，电机通过传动机构的传动，驱动各个机构协同工作，完成缝纫的工作。
具体工作过程如下：1.织物进料：织物由送布机构送入缝纫机，通过铁齿轮的旋转，带动摇杆来实现送布齿的升降，将织物逐步送入缝纫区域。
2.针眼穿刺：电机驱动曲柄带动针棘轮旋转，通过针杆的上下运动，使得针在织物上形成针眼，完成针的穿刺。
3.线迹形成：通过线杆及其配件，将线从线杆上穿过针眼，形成线迹。
4.织物前进：电机驱动上下锥齿轮相互啮合，带动缝纫机头上下移动，使得针在织物上提升，织物在缝纫区域持续前进。
5.继续穿刺：针织物前进的同时，针杆不断提升和下降，实现针的连续穿刺。
6.压紧织物：通过压脚机构驱动压脚杆的上下运动，实现对织物的压紧，保证针线的牢固度。
通过以上的工作原理，缝纫机可以实现对织物的缝合。
不同类型的缝纫机还可以通过调整不同的机构，完成不同的缝纫效果，满足不同的需求。
总结：缝纫机是一种机械设备，通过一系列的机构来实现对织物的缝合。
缝纫机工作原理
缝纫机工作原理缝纫机是一种常见的家用和工业用工具，用于将织物或者其他材料缝合在一起。
它通过一系列的机械和电子部件来实现缝合功能。
下面将详细介绍缝纫机的工作原理。
1. 供电系统：缝纫机通常使用交流电源或者直流电源。
交流电源通过插座连接到缝纫机，然后通过内部电路将电能转化为机械能，驱动缝纫机的各个部件工作。
2. 机电系统：缝纫机的机电是驱动缝纫机运转的核心部件。
机电通常由铜线绕成的线圈和磁铁组成。
当通电时，电流通过线圈，产生电磁场，与磁铁相互作用，使机电转动。
3. 驱动系统：缝纫机的驱动系统由皮带、齿轮和传动轴组成。
当机电转动时，皮带通过与机电轴相连的皮带轮带动齿轮转动。
齿轮通过传动轴将动力传递给其他部件。
4. 踏板系统：缝纫机的踏板通常位于缝纫机的底部，用于控制缝纫机的运行速度。
踏板通过连杆与机电连接，当踩下踏板时，连杆将运动传递给机电，使机电启动并控制缝纫速度。
5. 上线系统：缝纫机的上线系统由线轴、线杆和线眼组成。
线轴上放置线线，线杆将线引导到缝纫机的上线系统中，线眼则用于穿过针眼。
当缝纫机运行时，线轴会旋转，将线传送到缝纫机的下线系统中。
6. 下线系统：缝纫机的下线系统由针、针板和输送器组成。
当缝纫机工作时，针在针板上穿梭，将线从上线系统中穿过织物，形成针线，然后通过输送器将织物向前推动，完成缝合。
7. 控制系统：现代缝纫机通常配备了控制系统，用于调节缝纫机的工作模式和功能。
控制系统包括按钮、开关、显示屏等，用户可以通过操作这些设备来选择不同的缝纫模式、调节线张力和缝纫速度等。
综上所述，缝纫机通过供电系统、机电系统、驱动系统、踏板系统、上线系统、下线系统和控制系统等部件相互配合，实现了将线线穿过织物并进行缝合的功能。
这些部件的协同工作使得缝纫机成为一种高效、便捷的缝合工具，广泛应用于家庭和工业领域。
缝纫机原理
（二）链式线迹
链式线迹的交织过程是通过弯针连续地从一个 线圈穿过另一个线圈，如图所示。 单线链式线迹的形成过程是弯针抓住线圈a， 由于面料的移动，在机针的下方增加了线圈的 尺寸。机针穿过线圈后，弯针回到初始的位置 再重复以前的动作。
单线平缝链式线迹的形成
单线平缝链式线迹的形成是靠钩针的摆动和旋转来完 成的。如图旋转钩针的较尖菱角1，钩住线圈a1，并且 扩展它，同时面料向前移动一个线迹的长，较厚菱角2 继续挂住这个线圈，较尖菱角1去钩住下一个线圈，并 且穿过前一个线圈，这样形成了链式线迹。
挑线机构包括挑线杆、张力器和松线钩等部件。 平缝机的挑线杆是起到供给机针和旋梭机线的 作用，绕过旋梭拉伸上线，带线的挑线杆进行 上下的复杂运动轨迹。 常用的挑线杆可分为针式挑线杆，需要与张力 器、松线勾等配合使用；连杆式挑线杆结构简 单，应用于大多数的缝纫机；旋转异型式挑线 杆用于高速缝纫机上。
双线包缝链式线迹的形成
双线包缝链式线迹的形成运用了钩针和线叉。钩 针带着底线，而线叉是用来钩住钩针上的底线。 钩针从左向右进入线圈A中，带着线圈B经过面料 边缘，线叉向左迎着钩针运动，并去抓住线圈B。 图中c所示，线叉扣住线圈B，绕过面料，把线圈 带到机针下面，这时面料向前运动一个线迹的长。 机针穿过面料，线叉放开线圈B，并回到初始状态。 这时线迹和线轮中的机线被拉伸。
（一）锁式线迹
锁式线迹的交织的过程，是通过钩线器 和梭芯来完成的。钩线器钩住上线，并 且带动它绕着梭芯旋转半周，上线在这 时拉紧，这样形成了套结。
拉伸机线一般是由挑线杆来完成的。挑 线簧是通过调节垫片的松紧来控制机线 上的拉力。当形成线迹时，挑线杆的穿 线孔开始下降，然后再上升。
缝纫机工作原理

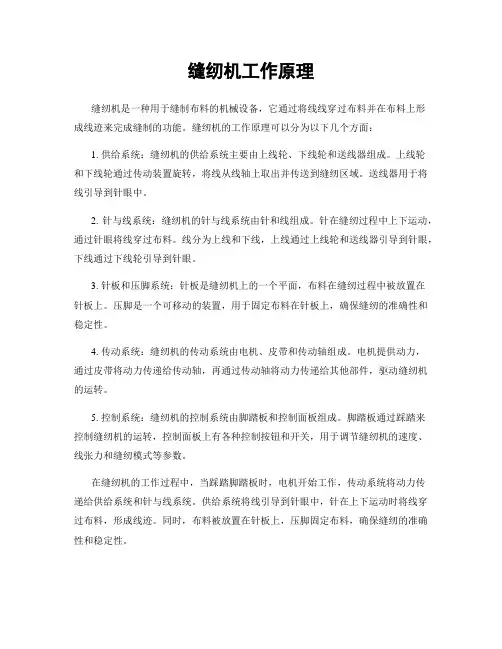

缝纫机工作原理缝纫机是一种用于缝制布料的机械设备，它通过将线线穿过布料并在布料上形成线迹来完成缝制的功能。
缝纫机的工作原理可以分为以下几个方面：1. 供给系统：缝纫机的供给系统主要由上线轮、下线轮和送线器组成。
上线轮和下线轮通过传动装置旋转，将线从线轴上取出并传送到缝纫区域。
送线器用于将线引导到针眼中。
2. 针与线系统：缝纫机的针与线系统由针和线组成。
针在缝纫过程中上下运动，通过针眼将线穿过布料。
线分为上线和下线，上线通过上线轮和送线器引导到针眼，下线通过下线轮引导到针眼。
3. 针板和压脚系统：针板是缝纫机上的一个平面，布料在缝纫过程中被放置在针板上。
压脚是一个可移动的装置，用于固定布料在针板上，确保缝纫的准确性和稳定性。
4. 传动系统：缝纫机的传动系统由电机、皮带和传动轴组成。
电机提供动力，通过皮带将动力传递给传动轴，再通过传动轴将动力传递给其他部件，驱动缝纫机的运转。
5. 控制系统：缝纫机的控制系统由脚踏板和控制面板组成。
脚踏板通过踩踏来控制缝纫机的运转，控制面板上有各种控制按钮和开关，用于调节缝纫机的速度、线张力和缝纫模式等参数。
在缝纫机的工作过程中，当踩踏脚踏板时，电机开始工作，传动系统将动力传递给供给系统和针与线系统。
供给系统将线引导到针眼中，针在上下运动时将线穿过布料，形成线迹。
同时，布料被放置在针板上，压脚固定布料，确保缝纫的准确性和稳定性。
缝纫机的工作原理简单明了，通过供给系统、针与线系统、针板和压脚系统、传动系统以及控制系统的协调配合，实现了高效的缝制功能。
不同类型的缝纫机可能有一些细微的差别，但总体上遵循相似的工作原理。
缝纫机的工作原理的理解对于正确使用和维护缝纫机至关重要。
家用缝纫机机械机构概述
于它是辅助机构，故未在图上画出。
南机通电纺系织机职电业教技学2术中学心院
家用缝纫机机械机构概述
②缝纫机线迹形成过程
缝纫机线迹是由位于缝料上方的面线和位于缝料下方绕在梭心上的底线绞合在 一起所形成的双绞线，其线迹和手工缝制的线迹不一样。梭心装在摆梭轴上，缝纫 开始前，先把底线引到缝纫机台板上，然后将缝料放到台板上相应位置，调定压紧 杆压力，放下压紧杆压住缝料，开始缝纫。 线迹形成过程如下：
钩线机构
由一机通电纺系织机职电业教技学7术中学心院
家用缝纫机机械机构概述
送料机构
送布机构 则是一可调的 凸轮连杆组合 机构
南机通电纺系织机职电业教技学8术中学心院
家用缝纫机机械机构概述
送布机构
南机通电纺系织机职电业教技学9术中学心院
家用缝纫机机械机构概述
本节结束
南机通电纺系织机职电业教1技学0术中学心院
机械机构的分析与维护
家用缝纫机机械机构概述
编辑ppt
1
家用缝纫机机械机构概述
1.缝纫机机头的传动结构及工作原理 ①缝纫机机头结构简图如下：
引线机构：（1）、（2）、（3）、（5）、（6） 挑线机构：（1）、（2）、（3）、（4） 钩线机构：（1）、（2）、（19）、（18）、（20）、（21）、（22）、（23） 送布机构：（1）、（2）、（7）、（8）、（9）、（10）、（11）、（12）、（13） （14）、（15）、（16）、（17）、（18）
家用缝纫机机械机构概述
②缝纫机线迹形成过程
南机通电纺系织机职电业教技学4术中学心院
家用缝纫机机械机构概述
引线机构
详解家用缝纫机主要机构和工作过程
家用缝纫机主要机构和工作过程第一节缝纫的线迹形成过程初次接触缝纫机的人可能会提出这样一个问题：缝纫机是怎样把线缝在衣料上的？要弄清这个问题，首先要掌握手工缝纫的线迹和缝纫机缝纫的线迹不同的地方（见图1）。
图1 手工缝纫线迹和缝纫机线迹的不同（a）手工缝纫缝迹；（b）缝纫机线迹手工缝纫由于针眼在针尾端，针穿上线后，在缝料的正、反两个方向朝前移动，见图1a；而缝缝机的线迹则由两根线（面线和底线）象搓绳一样绞合而成，由于它象锁环，见图1b，因此，称它为双线连锁线迹。
怎样才能形成双线连锁线迹呢？先从图2中看它的绞合情况。
要使两根线绞合，必须把面线绕在布上面的线团①上，底线绕在缝料下面的轮②上，当面线从布的上面线团拉出，通过缝纫机针引入缝料的下面并形成一个线环，绕过轮②，然后再向上收紧，在两层缝料间和底线组成一个绞合点。
周而复始上述动作，即形成一组双线连锁线迹。
从两根线的绞合达到缝纫目的道理虽然简单，可是用机械方法在极短时间内完成，就不那么容易，它要求缝纫机的各机构动作配合必须十分准确和协调。
否则，轻则影响缝纫效果，重则无法工作。
图2 上下两根线的绞合（a）（b）（c）（d）（e）图3 线迹的形成过程（a）摆梭尖在左端极限位置；（b）摆梭与机针中心线重合；（c）线环绕过梭心中线；（d）挑线杆向上运动；（e）线环从摆梭尾部脱出缝纫机是怎样形成双线连锁线迹的？要达到这一目标，首先要使缝纫机上轮旋转一周，各机构完成一个周期的动作，从而形成一个线迹。
下面通过摆梭钩线形成一个线迹的过程来分析各机构的动作要求（见图3）。
（1）线环的形成机针从最高位置向下运动，在缝针没有接触缝料之前，挑线杆向上运动完成收紧上一个线迹的工作，并从线团里拉出形成下一个线环所需的面线。
与此同时，送布牙也完成向前推送缝料的动作，开始向针板下方运动。
此时摆梭已经开始逆时针方向旋转（面对摆梭而言），当机针刺布、穿过缝料并达到最低位置时，摆梭逆时旋转也到极限位置，见图3a。
缝纫机工作原理
缝纫机工作原理缝纫机是一种用于缝纫和制作衣物的机械设备。
它通过将线线穿过织物的两层或多层，然后将其缝合在一起，来完成缝纫的过程。
缝纫机的工作原理可以分为以下几个方面：供线系统、传动系统、缝纫系统和控制系统。
1. 供线系统：缝纫机的供线系统主要由线轴、线杆、张力装置和线杆导线器组成。
线轴通常位于缝纫机的顶部，用于盛放线线。
线杆将线线从线轴引导到张力装置，张力装置可以调节线线的张力，以确保线线在缝纫过程中的稳定性。
线杆导线器位于缝纫机的上部，它将线线引导到缝纫系统。
2. 传动系统：缝纫机的传动系统包括电机、皮带、离合器和传动轴等部件。
电机提供动力，通过皮带将动力传递给离合器，离合器再将动力传递给传动轴。
传动轴将动力传递给缝纫系统，以驱动缝纫机的运转。
3. 缝纫系统：缝纫机的缝纫系统是实现缝合作用的核心部分。
它包括针杆、针板、针床、针眼、针板导线器、针板导线板和针等组件。
针杆固定在缝纫机上方，针床位于缝纫机的底部。
当缝纫机运转时，针杆会上下移动，使针在织物上穿孔。
织物上的针孔和针板上的针眼形成一个通道，线线从线杆导线器引导到针板导线板，然后通过针眼穿过织物。
针在穿孔的同时，会带动线线穿过织物的两层或多层，形成缝合。
4. 控制系统：缝纫机的控制系统用于控制缝纫机的运转和缝纫效果。
它包括脚踏板、线切割器、线卷绕器和缝纫机的各种调节按钮。
脚踏板通过踩踏控制缝纫机的启停，线切割器用于剪断线线，线卷绕器用于将线线卷绕到线轴上。
调节按钮可以调整缝纫机的线线张力、缝纫速度和针的位置等参数，以满足不同的缝纫需求。
总结：缝纫机工作原理主要包括供线系统、传动系统、缝纫系统和控制系统。
供线系统用于引导线线到缝纫系统，传动系统提供动力驱动缝纫机的运转，缝纫系统通过针的上下移动和线线的穿孔来实现缝合作用，控制系统用于控制缝纫机的运转和缝纫效果。
了解缝纫机的工作原理有助于更好地使用和维护缝纫机，提高缝纫效率和质量。
缝纫机曲柄摇杆机构工作原理
缝纫机曲柄摇杆机构工作原理
缝纫机曲柄摇杆机构的工作原理是具有一个曲柄和一个摇杆的铰链四杆机构。
通常，曲柄为主动件且等速转动，而摇杆为从动件作变速往返摆动，连杆作平面复合运动。
缝纫机踏板机构的传动原理图为例，当脚踏板3往复摆动时，称为摇杆，通过连杆2传动曲柄1完成整周回转。
曲柄摇杆机构是四杆机构最基本的形式。
在曲柄摇杆机构中，也有用摇杆作为主动构件，摇杆的往复摆动转换成曲柄的转动。
例如在工业平缝机的抬牙机构中，紧固在主轴1上的抬牙偏心轮2随轴转动，通过大连杆3带动摇杆4摆动，再通过抬牙轴5、摇杆6、小连杆7使送布牙8获得上下运动。
缝纫机工作原理
缝纫机工作原理缝纫机是一种用于缝合织物的机械设备，它能够将线线穿过织物并形成针脚，从而完成缝合过程。
缝纫机的工作原理可以分为以下几个方面：1. 供给系统：缝纫机的供给系统主要包括线线供给和织物供给两个部分。
线线供给系统通过线轴和线轴架将线线引导到缝纫机的上线器中，然后通过上线器和下线器的配合，将线线引导到针脚形成的位置。
织物供给系统通过皮带和传动轮的配合，将织物从供给器送入缝纫机的工作区域。
2. 针脚系统：针脚系统是缝纫机中最关键的部分之一。
它由针杆、针眼板和下针板组成。
当缝纫机开始工作时，针杆上的针脚会穿过织物并进入针眼板和下针板之间的空隙中。
针脚的运动是由缝纫机的驱动系统控制的，通常是通过电机和皮带传动来实现。
3. 线线系统：线线系统是缝纫机中的另一个重要部分。
它由线轴、上线器、下线器和线线张力调节器等组成。
线线从线轴上取下后，经过上线器引导到针脚形成的位置。
在针脚形成的过程中，线线会被下线器收回，形成线线的循环。
线线张力调节器用于调节线线的张力，确保线线在缝合过程中保持适当的紧绷度。
4. 传动系统：传动系统是缝纫机中的动力来源。
它通常由电机、皮带和传动轮组成。
电机通过皮带驱动传动轮旋转，从而带动缝纫机的各个部件进行工作。
传动系统的设计和调节可以控制缝纫机的运行速度和力度，以适应不同的缝合需求。
5. 控制系统：控制系统是缝纫机中的关键部分之一。
它通常由脚踏板和电路板组成。
脚踏板通过踩踏和松开来控制缝纫机的启动和停止。
电路板则负责接收脚踏板的信号，并通过控制驱动系统来实现缝纫机的工作。
一些高级的缝纫机还配备了电子控制系统，可以实现更精确的控制和功能。
以上是缝纫机的工作原理的简要介绍。
缝纫机的具体设计和工作方式可能因不同品牌和型号而有所差异，但总体来说，它们都是通过供给系统、针脚系统、线线系统、传动系统和控制系统的协调工作来完成缝合任务的。
通过了解缝纫机的工作原理，我们可以更好地理解它的操作和维护，提高缝纫效率和质量。
缝纫机的原理和使用方法
缝纫机的原理和使用方法
缝纫机的工作原理和使用方法如下：
工作原理：
1.缝纫机是通过机头、控制面板、踏板、梭床、线架、针
夹、送料装置和压脚等部件的协同工作，完成缝纫操作的。
其中，机头是最核心的部件，包括针板、针杆、摆梭、勾线机构和针槽等部分。
2.缝纫机的工作原理主要是通过针板和针杆的联动动作，
将梭床中的线引到针板上，然后通过针夹将针线穿过布料，再通过摆梭和勾线机构的配合，完成衣物的缝合。
3.当踏板被踩下时，摆梭会带着线穿过布料，然后勾线机
构会将线勾住，完成一次缝合。
如果需要连续缝合，只需要连续踩踏板即可。
使用方法：
1.安装线架和梭心：根据线架和梭心的种类，按照说明书
安装到机头上。
2.穿上面线和底线：将面线和底线分别穿入机头上的相应
孔位。
3.放置布料：将需要缝合的布料放置在工作台上，并根据
需要调整压脚的位置。
4.踩下踏板：踩下踏板开始缝纫。
根据需要连续踩动踏板
进行连续缝合。
5.取出缝制好的衣物：缝制完成后，取出缝制好的衣物，
清理工作台和机头上的杂物。
注意事项：
1.在使用前应先了解缝纫机的操作手册，了解各部件的作
用和操作方法。
2.在使用过程中要注意安全，避免手或其他部位被针扎伤。
3.在缝纫过程中要注意观察机头的运行情况，如发现异常
应及时停机检查。
4.在使用后应将各部件归位，并清理干净，保持机头的干
燥和整洁。
5.对于不同类型的缝纫机，操作方法可能会有所不同，需
要根据具体的机型和操作手册进行操作。
缝纫机的原理和应用
缝纫机的原理和应用一、引言缝纫机是一种用来缝制纺织品的机器，它通过针线的运动形成纽扣、线头等连接点，将不同的纺织材料缝合在一起。
本文将介绍缝纫机的工作原理以及其在各个领域中的应用。
二、工作原理缝纫机的工作原理主要包括以下几个部分：1.下面线：缝纫机通过一个下面线轴，将线圈装入下面线盒中，然后穿过一系列引线孔。
2.上面线：上面线由线卷盘提供，通过安装在机器上方的线位传导系统进行导引。
3.针眼：针眼是针穿过织物的地方，通过针眼板上的针洞和针眼孔与下线结合。
4.针：针是缝纫机的核心部件，通过上下往复运动使线与织物产生缝合。
5.传输系统：缝纫机的传输系统由输送栓、输送齿和输送板等部件组成，通过它们的运动将织物平稳地送至针脚处。
6.控制系统：缝纫机的控制系统包括脚踏板、手柄等操作部分，通过操作这些部件可以实现缝纫机各项功能的调节。
三、应用领域缝纫机在各个领域中都有广泛的应用，主要包括以下几个方面：1.服装制造：缝纫机是服装制造行业中最基本的工具之一，它可以将面料、线头、纽扣等材料缝合在一起制作成各种款式的服装。
2.家居纺织：缝纫机在家居纺织中的应用也非常广泛，包括床上用品、窗帘、餐桌布等各种纺织品的制作。
3.鞋类制造：缝纫机在鞋类制造行业中起到了关键作用，它可以将鞋面、鞋底、鞋面花边等材料进行缝合，制作出各种款式的鞋子。
4.背包和箱包制造：缝纫机在背包和箱包制造领域中也得到广泛应用，它可以将背包、箱包的各个部件缝合在一起，制作出结实耐用的产品。
5.汽车制造：缝纫机在汽车制造行业中主要用于汽车座椅、车顶内饰等部件的制作，提高了产品的品质和舒适度。
四、优势和发展趋势缝纫机在工业生产中的优势主要体现在以下几个方面：1.效率提高：缝纫机可以实现高速缝合，大大提高了生产效率，减少了人工成本。
2.精确度高：缝纫机采用数字化控制系统，可以实现精确到毫米的缝合，保证了产品的质量。
3.多功能性：现代缝纫机不仅可以进行普通缝纫，还可以进行自动剪线、线迹检测等多种功能，更加满足了不同行业的需求。
实验一：缝纫机头机构综合分析
实验一缝纫机头机构综合分析
一．实验目的及意义
1、了解缝纫机头的基本构造与组成，增强对机械零件及机构的感性识。
2、了解各个部件的运动及机构类型。
3、缝纫机机构中连杆机构的特点表现为具有多种多样的结构和多种多样的特性，通过对这
一典型机构的运动分析，进一步加深对机构的认识。
二．实验设备及工具
1
2
1
（
1
714、上轮15
（2
以保证
机针继续
图1-2
(1)
(17)摆
摆梭
注：
②
k、继续收线形成绞合点；l、周而复始形成了线迹。
更简单地说：送布---放线---引线---刺布---退针---成环---钩线---扩环---脱钩---紧环---绞合。
四、实验步骤
1、由手轮转动上轴，观察各机构的运动情况，认清哪些构建是活动构件，那些事固定构件，
了解缝纫机的结构及传动原理。
2、检查机针最高位置时的指针是否为零，必要时可松开手轮离合器加以校正。
3、转动上轴，依次观察并记录机针在最高位置开始刺布，到最低位置退出布料等时刻的指针
读数。
4、转动上轴，依次观察并记录摆梭逆时针摆动和顺时针摆动交接时刻的指针读数。
5、转动上轴，依次观察并记录挑线杆在最高位置、中间休止、再下降，到达最低位置等时刻
的指针读数。
6、转动上轴，依次观察并记录送布机构开始送布、送布结束等时刻的指针位置。
以上3－6步应反复三次，取各次读数的平均值作为实验数据，填入测试数据表。
五、缝纫机工作循环图
图6 缝纫机工作循环图
表1 家用缝纫机四个主要机构在工作周期中的特殊点（配合图6）。
缝纫机工作原理
缝纫机工作原理缝纫机是一种常见的家用和工业用工具，用于将两块织物或者其他材料缝合在一起。
它的工作原理涉及到几个关键的部件和机制。
1. 针和线：缝纫机使用一根针和线来进行缝合。
针通常由金属制成，具有尖锐的尖端和眼部。
线通过针的眼部穿过，并与布料交织在一起，形成缝线。
2. 上线轮和下线轮：缝纫机上有两个线轮，一个位于上方，一个位于下方。
上线轮负责提供上线张力，下线轮负责提供下线张力。
这种张力的均衡使得缝线在缝合过程中保持密切。
3. 送布机构：缝纫机上配备了送布机构，它的作用是将布料从一个位置挪移到另一个位置，以便进行缝合。
送布机构通常由进给狗和进给爪组成，它们通过上下运动将布料送入缝纫机。
4. 针板和压脚：针板是一个平整的金属板，位于针和布料之间。
它具有一个小孔，使得针能够穿过布料并与下线交织在一起。
压脚是一个金属制的夹具，用于将布料保持在针板上，以确保缝合的准确性和稳定性。
5. 机械运动：缝纫机的工作原理涉及到一系列的机械运动。
当缝纫机启动时，针和线开始上下运动。
上线轮和下线轮同时旋转，以提供线的张力。
送布机构将布料挪移到适当的位置，使得针能够穿过布料并形成缝线。
同时，压脚保持布料的稳定性，确保缝合的质量。
总结：缝纫机的工作原理涉及到针和线、上线轮和下线轮、送布机构、针板和压脚等关键部件和机制。
通过这些部件和机制的协同作用，缝纫机能够将两块布料或者其他材料缝合在一起。
在缝合过程中，针和线上下运动，上线轮和下线轮提供线的张力，送布机构挪移布料，针板和压脚保持布料的稳定性。
这些机械运动使得缝纫机能够高效地完成缝合任务，广泛应用于家居制品、服装创造、纺织工业等领域。
芳华缝纫机的构造原理
芳华缝纫机的构造原理
芳华缝纫机的构造原理主要由以下几个部分组成：
1. 主机：包括机头、机身和机座等部分，机头上有工作床面和补偿器，机身内部有马达和其他传动机构。
2. 针械系统：由针轴、线针板、针板、抱针器、导针器等组成。
通过针轴的往复运动带动针板上的针眼与线针板上的线孔进行交替穿插。
3. 送布系统：由摇杆、送布齿轮、送布轮等组成。
其中，送布轮带动布料向前送进，由摇杆控制送布轮的运动。
4. 输送系统：包括导轨、导向轮和输送齿轮等部分，通过导向轮引导布料的运动，并由输送齿轮的运动控制布料的进给。
5. 驱动系统：由马达、皮带、离合器等组成。
马达带动机械部件的运动，通过皮带传动实现马达与各个部件的连接，离合器可以控制机头的起停。
6. 控制系统：包括手动和自动控制系统。
手动控制系统有脚踏板和手柄等，用于控制缝纫机的运转；自动控制系统通过电子控制器实现自动调整针速、线张力等参数。
通过这些部件的相互协调和配合，芳华缝纫机能够实现布料的穿插、运动和缝合，从而完成缝纫作业。
缝纫机工作原理
缝纫机工作原理
缝纫机是一种用于缝制衣物或其他织物的机械设备。
它的工作原理主要包括线程传送、针眼形成、线迹形成和布料传送四个步骤。
1. 线程传送
缝纫机通过线轴提供上线和下线两根线。
上线从线轴通过上线导引器、张紧器和线杆进入机身，下线从线轴通过下线导引器、张紧器和线杆进入机身。
线杆上的张紧器可以调节线的张力，确保线的传送顺畅。
2. 针眼形成
缝纫机通过上下针的往复运动形成针眼。
上针和下针分别固定在上针杆和下针杆上，通过机身内的传动机构实现运动。
当针向下运动时，上针通过线迹板和下针眼板将线迹穿过布料，形成针眼。
当针向上运动时，布料被抬起，使线迹从针眼中穿过。
3. 线迹形成
线迹形成是缝纫机的核心步骤。
线迹的形成依赖于上线和下线的交织。
当上针向下穿过布料时，它将上线穿过布料，与下线在针眼中交织。
针眼中的交织将上线和下线紧密地结合在一起，形成线迹。
线迹的形成需要合适的线张力和适当的机身运动速度。
4. 布料传送
缝纫机通过下摆、上摆和齿轮传动实现布料的传送。
下摆是一个金属板，上摆是一个金属杆，它们通过齿轮传动连接。
当齿轮转动时，下摆和上摆交替运动，将布料向前传送。
布料的传送速度可以通过调节齿轮传动的速度来控制。
综上所述，缝纫机的工作原理是通过线程传送、针眼形成、线迹形成和布料传
送四个步骤完成的。
线迹的形成是缝纫机的核心步骤，它依赖于上线和下线的交织。
布料的传送通过下摆、上摆和齿轮传动实现。
缝纫机的工作原理的理解对于使用和维护缝纫机都非常重要。
缝纫机工作原理
缝纫机工作原理缝纫机是一种用于缝制布料的机械设备，它通过将线穿过布料并在两侧循环运动，将布料的两层或者多层连接在一起。
缝纫机的工作原理可以简单地分为三个步骤：送线、制针和运动。
1. 送线缝纫机的送线系统由线轮、线杆和线穿针眼组成。
线轮是一个带有凹槽的轮子，可以将线轴固定在上面。
线杆是一个细长的金属杆，通过线轮上的凹槽将线引导到针眼处。
线穿针眼是一个小孔，位于缝纫机的针头底部，用于将线引导到针腔中。
在送线过程中，线轴被固定在线轮上，并通过线杆引导线穿过线穿针眼。
线穿针眼的位置通常可以调节，以适应不同的缝纫需求。
2. 制针缝纫机的制针系统由针和下针板组成。
针是一个细长的金属杆，一端有一个小眼，用于穿线。
下针板是一个平整的金属板，有一个小孔，用于针尖穿过。
在制针过程中，线穿过针眼，并通过下针板上的小孔穿出。
当针向下挪移时，针尖会穿过下针板的小孔，将线穿过布料。
3. 运动缝纫机的运动系统由主动轮、动力传动装置和运动机构组成。
主动轮是缝纫机的主要动力来源，它通过机电或者脚踏板提供动力。
动力传动装置将主动轮的旋转动力传递给其他部件，如针杆和摇杆。
在运动过程中，主动轮的旋转将动力传递给针杆，使针上下运动。
同时，摇杆将针杆的上下运动转换为先后运动，使针在布料上形成连续的线迹。
总结：缝纫机的工作原理可以简单概括为送线、制针和运动三个步骤。
通过送线系统将线引导到针腔中，通过制针系统将线穿过布料，最后通过运动系统使针在布料上形成连续的线迹。
这个过程需要主动轮提供动力，并通过动力传动装置和运动机构将动力传递给各个部件。
缝纫机的工作原理可以说是一种精密的机械运动过程，能够高效地完成各种缝制任务。
缝纫机工作原理
缝纫机工作原理缝纫机是一种用于缝合布料的机械设备。
它通过将线与布料交织在一起，形成针脚，从而完成缝合的过程。
下面将详细介绍缝纫机的工作原理。
1. 针脚形成缝纫机的核心部件是针脚系统。
针脚系统由针、针板和顶针组成。
当缝纫机启动时，针脚系统会以高速上下运动。
针脚在上升过程中，通过与顶针的配合，将线从线轴中拉出，形成针眼。
当针脚下降时，针眼穿过布料，完成针脚的形成。
2. 上线系统上线系统是缝纫机的另一个重要部件。
它由线轴、线杆、张力调节器和线导板组成。
线轴上装有线，通过线杆将线引导到张力调节器。
张力调节器可以调整线的张力，以确保线在缝合过程中的稳定性。
线导板会将线引导到针脚系统，与针脚配合完成缝合。
3. 下线系统下线系统主要由线刀和线收卷器组成。
线刀的作用是在缝合完成后剪断线头，使缝合部位整洁。
线收卷器用于采集剪断的线头，以方便后续的处理。
4. 传动系统传动系统是缝纫机的动力来源，它由机电、皮带和传动轴组成。
机电提供动力，通过皮带将动力传递给传动轴，进而驱动针脚系统和上线系统的运动。
5. 控制系统控制系统是缝纫机的调控部份，它由踏板、开关和电路板组成。
踏板通过踩踏控制缝纫机的启停，开关用于调节缝纫机的速度。
电路板负责控制缝纫机各个部件的协调运行。
综上所述，缝纫机的工作原理是通过针脚系统、上线系统、下线系统、传动系统和控制系统的协同作用，完成布料的缝合过程。
针脚系统形成针脚，上线系统将线引导到针脚系统，下线系统剪断线头并采集，传动系统提供动力，控制系统调控各个部件的运行。
这些部件的精确配合使得缝纫机能够高效、稳定地完成缝合任务。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
.深圳大学本科论文题目::专业:学院:学号:指导教师:职称：年月日目录1 引言 (2)2 任务分配 (2)3平缝机整体核心机构 (3)4 平缝机机构系统及传动路线 (4)5缝纫机主要机构分析 (4)1.刺料机构 (5)2.挑线机构 (6)3.勾线机构 (10)4.送料机构 (11)6结论 (15)7 参考文献 (15)缝纫机的机构分析和工作原理【摘要】缝纫机是一个集连杆机构、凸轮机构、齿轮机构等基本机构所组成的机械。
我们根据机构的类型，进行组员的分配，研究其的机构分析和工作原理。
【关键词】：缝纫机，凸轮机构，连杆机构【Abstract】sewing machine is consist of link gear,cam mechanism and gear mechanism .We arrange every one’s work according to type of mechanism ,which we study its mechanism and principle.【Key words】：sewing machine, cam mechanism ,link gear一、引言工业缝纫机是服装机械设备的主体和核心。
随着科技技术的发展和进步，缝纫机新型机型不断增加，其高速化、精密化、多功能化、智能化和自动化城的越来越高。
各种电子技术和自动化装置已广泛地用于缝纫机械中。
但是由于缝纫机动作和运动复杂，又要求高度的协调性，机构系统仍是其核心和枢纽。
缝纫机的主要机构分为四大类，刺料机构、挑线机构、钩线机构和送料机构。
此外还有压脚装置、控制装置、调节装置等。
缝纫机中的这些机构都是最常用的基本机构：连杆机构、凸轮机构、齿轮机构、带传动机构、间歇运动机构，并按照串联、并联、时序等方式组合在一起。
因此要掌握缝纫机的使用，就必须了解缝纫机的机构组成和传动原理。
二、任务说明和分配X本小组人员主要有：*** *** *** *** *** *** *** *** *** *** ***主要的分工如下：本小组所分析的缝纫机为工业平缝机三、平缝机的整机核心结构刺料机构，用以确保机针带线顺利穿刺面料，与钩线机构配合，完成线环的穿套钩线机构，保证钩线器完成线环的穿套挑线机构，按输送和收紧缝线的方式完成线迹用线量的适当调整。
送料机构，确保一个线迹后按时准确地送出一个针距的面料。
四、平缝机的机构系统与传动路线根据缝纫机的整机机构和其机构系统可知，缝纫机的挑线机构为四连杆挑线机构，刺料机构为曲柄滑块机构，钩线机构为旋梭并采用两对圆锥齿轮机构传动，送料机构由针距机构和抬牙机构并联到差动连杆机构组合构成。
图4.1 缝纫及的机构系统与传动路线图五、缝纫机主要机构分析1.刺料机构图5.1.1刺料机构照片及机构简图1）四连杆类型由铰链四连杆机构的杆长条件知：其中，故杆AB为最短杆，这该机构为对心曲柄滑块机构2）速度分析大小：？？方向：沿AC方向垂直BC 垂直AB5.1.2速度分析图3)加速度分析设杆AB的角速度为,比例尺为：μ1.取一点p，过点p，沿AC方向画直线pc；2.过点c，画垂直于BC的直线bc；3.过点p，画垂直于AB的直线pc，交直线cb于b；4.则=μ大小： ？?方向： 沿AC 方向 沿AB 方向指向A 垂直AB 沿CB 方向指向B 垂直B2.挑线机构图5.1.3 加速度分析图设杆AB 的角加速度，比例尺为：μ取一点，过点，沿AB 方向画直线,垂直AB方向画直线，则可知过点沿CB 方向画直线过点，垂直于BC 方向画直线，并过点，沿AC 方向画直线，两直线相交于，则可知图5.2.1 挑线机构照片及机构简图1）四连杆类型由杆长条件其中=32mm，=15mm,=25mm,=30mm,则符合杆长条件又杆DC为连架杆，则该机构为偏置曲柄摇杆机构。
2）传动角的最小值(a)(b)图5.2.2图解传动角的最小值由图中表示机构传动角的最小值为：=34°3)极位夹角和行程速度变化系数由图所示，该机构的极位夹角为：21°，则K=图 5.2.3 图解极位夹角4）速度分析大小： ？ ?方向:垂直于AB 垂直于CD 沿BC 方向图5.2.4速度分析5)加速度分析大小： ？ ?方向：垂直AB 沿DC 方向指向D 垂直DC 沿BC 方向指向B 垂直BC P(d)cb 设杆CD 的角速度为,比例尺为：μ取一点p ，过点p,垂直于CD 方向画直线pc ； 过点c ，沿BC 方向的画直线bc ；过点p ，画垂直于AB 的直线pb ，交直线bc 于b ；则=μP’(d ’)设杆CD 的角加速度，比例尺为：μ图5.2.4 加速度分析6）挑线机构的挑线轨迹b’c’根据曲柄DC每绕15°作出如上图所示的挑线轨迹。
由图可知，挑线杆孔作叶状轨迹上下摆动。
此机构适摩擦力矩小，故可使整个机器起动矩低，机构耐用度提高因而增加了机器的使用寿命，另外，运转时机器噪音低，但是如果送线和勾线配合配合不够理想，而使面线力较大，会造成缝纫线迹不清。
3.钩线机构机构传动说明：上轴直齿锥齿轮1→竖轴直齿锥齿轮（上）2→竖轴3→竖轴直齿锥齿轮（下）4→下轴直齿锥齿轮5→下轴6→旋梭7。
标准直齿锥齿轮传动的几何参数及尺寸名称直齿锥齿轮上轴竖轴（上）下轴竖轴（下）齿数z 21 33 22 28 模数m 5分锥角δ57.5°32.5°51.8°38.2°齿顶高0.72 0.72 0.69 0.69 齿根高0.86 0.86 0.83 0.83 分度圆直径 d 23.76 15.12 19.32 15.18 齿顶圆直径24 18 16 14 齿根圆直径20 14 16 14 锥距R 14.08 14.08 12.29 12.29齿根角 3.50° 3.50° 3.86° 3.86°顶锥角61°36°55.66°42.06°根锥角54°29°47.94°34.34°顶隙 c 1.06 1.06 1.03 1.03分度圆齿厚s 1.35 1.35 1.30 1.30当量齿数61 25 45 28 齿宽 B 4 4 4 4定轴轮系的传动比4.送料机构（1）送料机构是由抬牙机构和针距机构并联到差动机构组成，是并联的组合机构。
a b图5.4.1 送料机构的照片图5.4.2 送料机构的零件说明送料牙传动说明：上轴旋转→送料凸轮1→送料连杆2→摆动板座3→摆动板4、5→送料曲柄6→送料轴7→牙架座8→牙架9，使送布牙10作水平运动；同时，上轴旋转→送料凸轮11→抬牙连杆12→抬牙后曲柄13→抬牙轴14→抬牙叉形曲柄15→牙架9，使送布牙10作上下运动，这两种运动的合成运动使送料牙完成送料动作。
(2）取送料机构中的凸轮机构作为研究对象，以下为凸轮的机构简图图5.4.3凸轮机构简图图5.4.4凸轮机构90°的位移角（3）根据反转法，由凸轮的理论轮廓线得出摆杆的运动规律1.由图可知，以O’为圆心，以O’B为半径的圆是凸轮的理论轮廓线；2.连接O’O，并延长O’O交理论轮廓圆于C；则以O点为圆心，半径为OC画圆，并切于理论轮廓圆，得出基圆；3.以O点为圆心，半径为偏距e画圆得出偏距圆；4.将A点绕90度到Q,过Q相切偏距圆；5.以Q点为圆心，半径为AB画圆，交基圆于E点，交理论廓线于D点，则∠DQE为凸轮绕90度时的位移角；6.根据以上规律，可以得出凸轮绕一角度时，摆杆的位移角；7.根据行程角和位移角的关系可得摆杆的运动规律。
图5.4.5摆杆的运动规律表5-1 行程角和位移角的关系行程角δ0 15 30 45 60 75 90 105 120 135 150 165 位移角φ0 0°33’0°58’1°29’2°4’2°40’3°13’3°38’3°54’4°0’3°54’3°39’行程角δ195 210 225 240 255 270 285 300 315 330 345 位移角φ3°15’2°47’1°47’1°19’0°55’0°35’0°19’0°3’0 0 0 0由上述图表看出，摆杆大致做等速运动，在0°～135°，凸轮做推程运动，在135°～285°，凸轮做回程运动，285°～360°，推杆近休止。
由于摆杆做等速运动，其摆杆在运动的开始和终止的瞬时，因速度有突变，所以这时摆杆在理论上将出现无穷大的加速度和惯性力，因而会使凸轮机构受到极大的冲击，即刚性冲击。
六、结论1.通过拆装缝纫机，提高了个人的实践能力。
把理论知识运用到实践上来。
2.深入研究缝纫机的工作原理及机构分析，可了解到机构的自由度分析，机构的运动规律，机构里每一零件的几何尺寸的设计，机构之间的组合关系的类型。
3.每组的课程任务都由几人组成，我通过团队合作，发挥自己的长处，并吸收别人的优点来弥补自己的缺点。
七、参考文献【缝纫机机械原理快速入门】王文博主编2007.8【高速平缝机维修手册】中国·杰克缝纫机【机械原理·第七版】桓、作模文杰主编。
