脉冲功率技术

脉冲功率技术

目录目录 0摘要 (1)一、脉冲功率技术的发展历史及现状 (2)二、脉冲功率技术的储能技术 (4)2.1惯性储能 (4)2.1.1直流发电机 (5)2.1.2单极脉冲发电机(HPG) (5)2.1.3同步发电机 (6)2.1.4主动补偿脉冲发电机 (7)2.2电容储能 (8)2.2.1电容器组放电 (8)2.2.2电容器组放电技术要点 (8)2.3电感储能 (9)2.3.1电感与电容器储能密度比较 (9)2.3.2电感储能的缺点 (10)三、串联谐振CCPS恒流充电 (11)3.1串联谐振CCPS概述 (11)3.2串联谐振CCPS工作原理 (11)3.3串联谐振CCPS恒流充电的MATLAB仿真 (14)总结 (16)参考文献 (17)脉冲功率技术摘要所谓脉冲功率技术是指将很大的能量(通常为几百千焦耳至几十兆焦耳)储存在储能元件中通常为电容器、电感器等, 然后通过快速开关(动作时间在毫微秒左右)将此能量在毫微秒至微秒时间内释放到负载上, 以得到极高的功率(兆瓦左右)。

脉冲功率技术研究的主要内容是如何经济地和可靠地储存能量, 并将大能量和大功率有效地传输到负载上。

不断提高的能量、功率、上升时间和平顶度、重复率、稳定性和寿命的要求, 给脉冲功率技术提出了一系列的科学技术问题。

本文介绍了,给储能元件电容充电的一种恒流充电电源,分析了CCPS充电的原理以及实现问题。

关键词:脉冲功率,CCPS,恒流充电,储能技术脉冲功率技术及其应用一、脉冲功率技术的发展历史及现状脉冲功率技术(PPT,Pulsed Power Technology)正式作为一个独立的部门发展,还是近几年的事。

事实上作为脉冲功率技术基础的脉冲放电, 早就存在于大自然中。

而对脉冲放电的研究则开始于研究天然雷电特性, 以及它对输电线路、建筑物危害及其防护措施。

当时这种放电仅限于毫秒级和微秒级。

四十年代末期, 就有人开始注意到亚微秒及毫微秒级的高压强流脉冲放电形式。

高压储能脉冲电容

高压储能脉冲电容

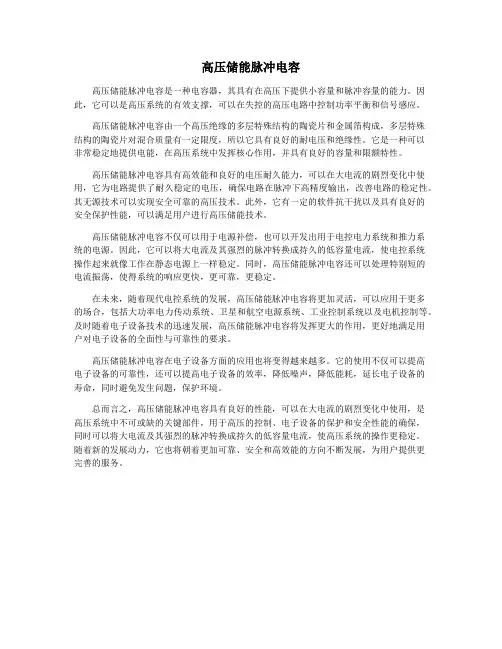

高压储能脉冲电容高压储能脉冲电容是一种电容器,其具有在高压下提供小容量和脉冲容量的能力。

因此,它可以是高压系统的有效支撑,可以在失控的高压电路中控制功率平衡和信号感应。

高压储能脉冲电容由一个高压绝缘的多层特殊结构的陶瓷片和金属箔构成,多层特殊结构的陶瓷片对混合质量有一定限度,所以它具有良好的耐电压和绝缘性。

它是一种可以非常稳定地提供电能,在高压系统中发挥核心作用,并具有良好的容量和限额特性。

高压储能脉冲电容具有高效能和良好的电压耐久能力,可以在大电流的剧烈变化中使用,它为电路提供了耐久稳定的电压,确保电路在脉冲下高精度输出,改善电路的稳定性。

其无源技术可以实现安全可靠的高压技术。

此外,它有一定的软件抗干扰以及具有良好的安全保护性能,可以满足用户进行高压储能技术。

高压储能脉冲电容不仅可以用于电源补偿,也可以开发出用于电控电力系统和推力系统的电源。

因此,它可以将大电流及其强烈的脉冲转换成持久的低容量电流,使电控系统操作起来就像工作在静态电源上一样稳定。

同时,高压储能脉冲电容还可以处理特别短的电流振荡,使得系统的响应更快,更可靠,更稳定。

在未来,随着现代电控系统的发展,高压储能脉冲电容将更加灵活,可以应用于更多的场合,包括大功率电力传动系统、卫星和航空电源系统、工业控制系统以及电机控制等。

及时随着电子设备技术的迅速发展,高压储能脉冲电容将发挥更大的作用,更好地满足用户对电子设备的全面性与可靠性的要求。

高压储能脉冲电容在电子设备方面的应用也将变得越来越多。

它的使用不仅可以提高电子设备的可靠性,还可以提高电子设备的效率,降低噪声,降低能耗,延长电子设备的寿命,同时避免发生问题,保护环境。

总而言之,高压储能脉冲电容具有良好的性能,可以在大电流的剧烈变化中使用,是高压系统中不可或缺的关键部件,用于高压的控制、电子设备的保护和安全性能的确保,同时可以将大电流及其强烈的脉冲转换成持久的低容量电流,使高压系统的操作更稳定。

脉冲功率电源中的无电抗器电容储能技术

脉冲功率电源中的无电抗器电容储能技术

脉冲功率电源中的无电抗器电容储能技术脉冲功率电源中的无电抗器电容储能技术无电抗器电容储能技术是一种在脉冲功率电源中常用的储能方式。

在这种技术中,电容器被用来储存电能,并通过无电抗器进行管理。

下面将逐步介绍这种技术的原理和应用。

第一步,了解无电抗器电容储能技术的原理。

在脉冲功率电源中,频繁出现电流的突变和瞬态过程。

由于突变电流会产生电感器的电感反应,因此需要通过无电抗器来消除这种反应。

无电抗器是一种电路元件,其电感和电容值均为零,因而能够有效消除电感反应,提高电能的传输效率。

第二步,了解无电抗器电容储能技术的工作原理。

在脉冲功率电源中,电容器会通过电流的突变来储存电能。

当脉冲电流突变时,通过无电抗器的作用,电感反应会被有效抑制,使电容器能够更好地储存电能。

此时,无电抗器起到了平衡突变电流的作用,保证了电容器的正常工作。

第三步,了解无电抗器电容储能技术的应用。

这种储能技术广泛应用于脉冲功率电源系统中。

例如,在雷达系统中,频繁的脉冲信号需要被传输和处理。

通过使用无电抗器电容储能技术,可以有效地储存和传输这些脉冲信号,提高雷达系统的性能和稳定性。

此外,该技术还可应用于激光器、电子设备等领域,提高功率传输的效率和稳定性。

第四步,了解无电抗器电容储能技术的优势和限制。

这种技术具有响应速度快、能量传输效率高、稳定性好等优点。

同时,无电抗器电容储能技术也存在一定的限制,如对电容器的要求较高,成本较高等。

综上所述,无电抗器电容储能技术是一种在脉冲功率电源中常用的储能方式。

通过无电抗器的作用,可以消除电感反应,提高电能的传输效率。

该技术在雷达系统、激光器、电子设备等领域具有广泛的应用前景。

虽然存在一定的限制,但其优势仍使其成为脉冲功率电源中重要的储能技术之一。

脉冲功率技术综述

脉冲功率技术综述

型(笔者的发明专利),它们均利用爆炸 线、径向传输线和螺旋传输线。
激波加热惰性气体成等离子体作磁流
(2)Blumlein线
体,因此具有异常高的磁雷诺数和窄脉
它是一种双层传输线,匹配负载能
宽输出;而 MFCG-MHD 型是利用爆炸磁 获得线的充电电压值,通常分为平板型
通压缩为 M H D 机的磁体励磁,从而得到 和同轴型,图 12(a)表示 Blumlein 线工

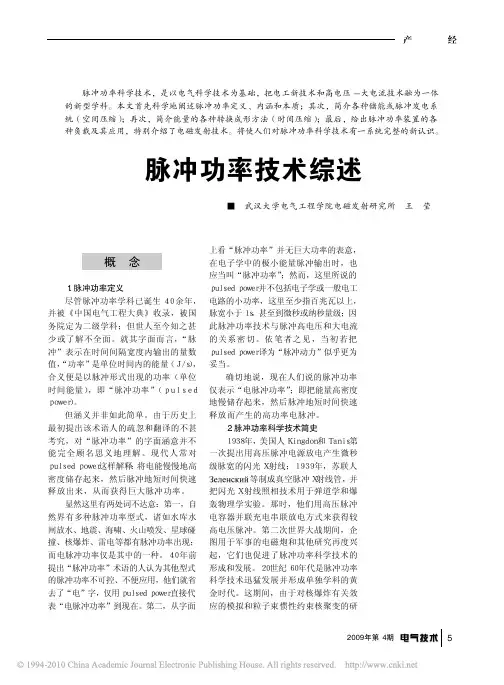

脉冲功率技术综述
■ 武汉大学电气工程学院电磁发射研究所 王 莹
概 念
1. 脉冲功率定义 尽管脉冲功率学科已诞生 40 余年, 并被《中国电气工程大典》收录,被国 务院定为二级学科;但世人至今知之甚 少或了解不全面。就其字面而言,“脉 冲”表示在时间间隔宽度内输出的量数 值,“功率”是单位时间内的能量(J/s), 合义便是以脉冲形式出现的功率(单位 时间能量),即“脉冲功率”(p u l s e d power)。 但涵义并非如此简单。由于历史上 最初提出该术语人的疏忽和翻译的不甚 考究,对“脉冲功率”的字面涵意并不 能完全顾名思义地理解。现代人常对 pulsed power这样解释:将电能慢慢地高 密度储存起来,然后脉冲地短时间快速 释放出来,从而获得巨大脉冲功率。 显然这里有两处词不达意:第一,自 然界有多种脉冲功率型式,诸如水库水 闸放水、地震、海啸、火山喷发、星球碰 撞、核爆炸、雷电等都有脉冲功率出现; 而电脉冲功率仅是其中的一种。40 年前 提出“脉冲功率”术语的人认为其他型式 的脉冲功率不可控、不便应用,他们就省 去了“电”字,仅用 pulsed power 直接代 表“电脉冲功率”到现在。第二,从字面
图 4 全电感隔离型 Marx 发生器
功率;三是空间和时间压缩并举。因为 提高功率的办法只有增多能量或缩短释 放时间;因此,脉冲功率系统应当包括 三大部分:①储能或脉冲发生系统;② 脉冲压缩或成形系统;③负载及其应用 系统。如图 2 所示。

电容储能脉冲功率源工作原理

电容储能脉冲功率源工作原理

电容储能脉冲功率源工作原理
电容储能是被讨论最早的一种储能方式,也是目前应用最广的储能方式。

其技术成熟,可用于毫秒、微妙、纳秒量级的脉冲功率装置中。

作为储能器件,具有容量大、内部电感微小、耐压高的特性,储能达数千焦耳至数兆焦耳,缺点是储能密度低,在10^7J以上的装置上使用不够经济。

模块化电容储能脉冲功率源系统主要由三个部分组成:
● 电容充电装置;
● 脉冲成形网络模块;
● 测控系统。

电容储能脉冲功率源工作原理可以下图来说明
图示:单模块脉冲功率电源电路
电容储能式功率脉冲电路包括高压充电电源U、储能电容C、阻尼二极管D1、主开关K1、调波电感L和负载R几部分。

开关采纳真空触发开关,应具有极高的di/dt性能。

调波电感用来调整负载电流的幅度和脉宽。

阻尼二极管的作用是防止反向电压对电容反向充电,避开损坏电容器。

负载R包括轨道阻抗和电枢阻抗。

假设开关是抱负的,当开关K2闭合时,电容向负载放电,同时向电感充电,此阶段为电流上升阶段,二极管D1,反偏截止;当电流上升到最大值时,二极管D1正偏导通,阻挡电流对电容反向充电,此时电感中积蓄的能量经二极管DI、D2连续向负载供应,此阶段为电流下降阶段。

整个过程可用如下函数来表示
式2中,I0为电流最大值;T为电流脉冲底宽。

放电电流曲线见下图3。

t<t0负载电流呈正弦变化;t≥t0负载电流呈指数变化。

图2:放电电流曲线。

脉冲储能电容

脉冲储能电容

脉冲储能电容随着现代科技的不断发展,人们对的需求也越来越大。

脉冲储能电容作为一种储存能量的装置,被广泛应用于各种领域,比如雷达、通信、医疗设备等。

它具有体积小、重量轻、储能效率高等优点,因此备受青睐。

脉冲储能电容可以根据其结构和材料的不同分为各种类型。

常见的有金属薄膜电容、高聚物膜电容、铁电脉冲电容等。

这些不同类型的脉冲储能电容在不同的场景下有着各自的优势和特点。

在雷达系统中,通常会采用金属薄膜电容,因为它具有较高的工作频率和低的损耗。

而在医疗设备中,一般会选择高聚物膜电容,它具有较好的稳定性和耐高温性能。

因此,选择适合的脉冲储能电容对于系统的性能至关重要。

除了在各种应用中的重要性外,脉冲储能电容还在研究领域引起了广泛的关注。

近年来,学者们对脉冲储能电容的性能进行了深入的研究和探讨,不断提出各种新的设计和优化方法,以提高其性能和稳定性。

比如,通过优化金属薄膜的结构和布局,可以减小电容器的损耗,提高其工作效率。

而通过引入新型材料,如二氧化锆等,可以提高电容器的绝缘性能,使其更加稳定可靠。

另外,随着人们对绿色能源的需求不断增加,脉冲储能电容也开始被应用于新能源领域。

比如,在太阳能发电系统中,脉冲储能电容可以作为能量存储装置,帮助平衡系统的供需关系,提高系统的可靠性和稳定性。

这种应用不仅可以提高能源的利用效率,还可以减少对传统能源的依赖,从而实现能源的可持续发展。

梳理一下本文的重点,我们可以发现,脉冲储能电容作为一种重要的能量存储装置,在各个领域都有着广泛的应用前景和研究价值。

随着科技的进步和需求的增加,相信脉冲储能电容将会在未来发挥出更加重要的作用,推动各行各业的发展和进步。

希望通过不断的研究和创新,我们可以进一步提高脉冲储能电容的性能和稳定性,为人类社会的可持续发展做出更大的贡献。

脉冲功率系统的原理与应用

脉冲功率系统的原理与应用

脉冲功率系统的原理与应用
脉冲功率系统是一种将直流电源转换成脉冲能量输出的电路系统。

其原理是通过电容器的充放电过程,将直流电源的能量存储在电容器中,然后以脉冲形式输出。

脉冲功率系统的核心部件是电容器和开关器件。

当开关器件处于导通状态时,直流电源会通过电容器充电,将能量存储在电容器中;当开关器件处于断开状态时,电容器会通过负载释放储存的能量,形成脉冲输出。

脉冲功率系统具有以下应用:
1. 脉冲功率放大器:脉冲功率系统可以将微弱的输入信号放大成高功率的脉冲信号,广泛应用于雷达、通信、激光、超声波等领域。

2. 脉冲电源:脉冲功率系统可用于为脉冲负载提供高电能输出,如电磁炮、脉冲激光器、超音速发动机等。

3. 脉冲测试系统:脉冲功率系统可用于测试电子器件、电路板、电力设备的脉冲响应性能,评估其可靠性和耐受性。

4. 脉冲加热系统:脉冲功率系统可用于加热、烧结、烘烤材料,如金属、陶瓷等,具有速度快、效率高的优点。

总而言之,脉冲功率系统通过电容器的充放电过程,实现了直
流电源能量的储存和脉冲输出,广泛应用于能量放大、能量转换和脉冲测试等领域。

脉冲高压电容

脉冲高压电容

脉冲高压电容脉冲高压电容是一种特殊的电容器,它在电子设备和工业应用中起着重要的作用。

本文将介绍脉冲高压电容的定义、工作原理、应用领域以及相关注意事项。

脉冲高压电容是一种具有较高电压承受能力的电容器。

它的主要特点是能够承受较高的电压脉冲,同时具有较低的电阻和电感。

脉冲高压电容通常由两个金属板之间的绝缘材料(如聚丙烯膜或聚乙烯膜)组成。

这种设计能够在电压变化较大的情况下提供稳定的电容值。

脉冲高压电容的工作原理是基于电场储能原理。

当电容器两端施加电压时,电场会在两个金属板之间形成。

由于绝缘材料的特性,电场储存在电容器中。

当需要释放电场储能时,电容器会通过导线将电荷传递到负载电路中,从而实现能量传输。

脉冲高压电容在不同领域有着广泛的应用。

在电子设备中,脉冲高压电容常用于电源滤波、脉冲功率放大和能量存储等方面。

在雷达系统中,脉冲高压电容用于脉冲发生器和高压电源。

此外,脉冲高压电容还广泛应用于医疗设备、激光器、电子显微镜和电力系统中。

在使用脉冲高压电容时,需要注意以下几点。

首先,要选择合适的电容值和额定电压,以满足具体应用需求。

其次,要正确安装和连接电容器,确保电路连接可靠。

此外,要避免超过电容器的额定电压,以防止电容器损坏。

最后,定期检查电容器的工作状态,及时更换老化或损坏的电容器。

脉冲高压电容是一种具有较高电压承受能力的电容器,广泛应用于电子设备和工业领域。

它通过电场储能原理实现能量传输,具有稳定的电容值和较低的电阻电感。

在使用脉冲高压电容时,需要注意选择合适的规格和额定电压,正确安装和连接,并定期检查工作状态。

脉冲高压电容的应用将进一步推动电子技术和工业领域的发展。

应用于脉冲功率系统的高储能密度电容器

应用于脉冲功率系统的高储能密度电容器
C= Q/ 一£ = U = S/ () 1
() 2
式 中 : 为绝 缘介质 介 电常数 ; e S为极 板面积 ; 为绝缘介 质 的厚度 。电容器储 存 的能量 w 为
W — CU 2一e / SU 2 / 一 e / 一e E。 2 S U。 2 V. /
式 中 : 为绝 缘介 质 的体 积 ; 为绝缘 介质 承受 的 电场 强度 。则 绝缘材 料 的体积储 能 密度为 E
应 用 的 改 进 措 施
1 脉 冲 电容 器 的 主 要 性 能 参 数
1 1 储 能 密 度 和 寿 命 .
电容 器 的基 本结 构方 式是平 板 型结构 , 在两 块 电极板 之 间夹 着 的绝 缘介 质层 是 电容器 的储 能单 元 。当两 电极 之 间施加 电压 U, 极板 上将储 存 电荷 Q。电极 间 电容 量
D. 一 / 2 () 3
提 高 电容器储 能密 度 的途 径 主要在 于 : 增大 £这 意 味着采 用 高介 电常数 的膜 。现有 的高介 电常数 膜 均 ① , 为极性 材料 , 这种 材料一 般 电导率 较大 , 击穿 场强较 低 。为 提 高储 能 密度 , 单靠 增 大 £ 往 达不 到 目的 。② 提 往 高 T作 场强 E, 从式 ( ) 见 , 高介 质工作 场强 E 的效 果较 增大 e明显 。实 际应 用 中介 质 薄膜 常采用 聚丙 烯 、 3可 提 聚碳酸 酯 、 聚偏二 氟 乙烯 或其 他复 合材料 , 何提 高介 质薄膜 的工 作场 强成 为提高 脉 冲电容 器储 能密度 的研 究 如
脉 冲 电容 器是 脉 冲功率 系统 的主要储 能元 件 。脉 冲功率 系 统 的逐 渐发 展对 脉 冲 电容 器 的储 能 密 度 、 流 通 能力和 在特殊 环境 下 的应用都 提 出 了更 高 的要 求 。要实 现脉 冲功率 系 统 的小 型化 , 高储 能 密 度 的 电容 器 是首 要 目标 。电容器储 能密 度每一 次 大的提 高均伴 随着 新 材料 或者 工 艺 的应 用l 。例 如采 用 适 当 的热 处 理 工艺 , 】 】 可 以提 高元 件 的储 能密 度和 寿命 。通 流能力 是 电容器 的另 外一 项 重要 指标 , 峰值 脉 冲 电流 可 能给 电容 器 ] 高 带 来机 械效 应 、 效应 等诸 多不 良影 响 , 证 电容 器 能 够有 效 工作 在高 峰 值 脉 冲 电流 下 是 一个 需 要 研 究 的问 热 保 题 。此 外 , 脉冲 功率 系统广泛 的应 用环境 必 然会对 电容 器提 出对各 种特 殊 工作 条 件 , 如真 空 条 件 、 高低 温 条 件 等 。传 统封 装处 理 的电容器 在真 空下经 常发 生 闪络 , 响 了整 个 系统 的安 全 和效 率 。本 文从 考 核 电容 器 的主 影 要性 能参数 人手 , 介绍 了它们 的关 系及 其分 析测试 方法 。同时提 出 了针 对高通 流 能力 、 高储 能密 度和真 空条 件

电容储能型高功率脉冲电源的电路原理

电容储能型高功率脉冲电源的电路原理

1 电容储能型高功率脉冲电源的基本原理1.1电路原理对一个电功率输出系统而言,当其存储的能量E一定时,缩短这些能量的输出时间t,就能增大输出功率P(P=E/t),从而形成负载所需要的高功率脉冲信号。

因此,原理上所有产生高功率脉冲的方法都是基于能量的慢速存储与快速释放,本文所讨论的电容储能型高功率脉冲电源(Pulsed Power Supply, PPS)也不例外。

(注:本文主要讨论的是输出电流脉冲宽度为数十微秒到数十毫秒的电容储能型高功率脉冲电源,为了叙述方便,下文中若无特别说明,一律简称为“脉冲电源”)。

从功能实现的角度分析,脉冲电源的工作电路至少由两个基本回路组成:(1)电容充电电路,它是将能量慢速储存到脉冲电容器的电路。

(2)脉冲放电电路,它是将脉冲电容器所存储的能量快速释放的电路。

二者以脉冲电容器为核心,最简单的实现电路如图1所示。

图中C表示脉冲电容器,U ch表示小功率充电电源,S ch表示充电开关,R ch表示充电隔离电阻,S P表示脉冲放电开关,L P脉冲成形电感器(调波电感器),R G表示负载。

图1-1 脉冲电源的电路原理图图1-1中脉冲电容器是能量存储单元(储能电容器),起隔离充电电路和脉冲放电电路的作用,一方面它是电容充电电路的恒定负载,另一方面它也是脉冲放电电路的激励源。

图1-1电路所示的脉冲产生过程如下:(1)充电:首先S P断开,使S CH闭合,U CH为脉冲电容器慢速充电;(2)放电:在充电至额定电压以后,首先S CH断开,使S P闭合,C经L P对R G快速脉冲放电。

在实际研制的脉冲电源中,与电容充电电路相对应的部件是电容充电电源(Capacitor Charging Power Supply, CCPS),与脉冲放电电路相对应的部件是脉冲成形网络(Pulse Forming Network, PFN)。

1.2电容充电电源的类型电容充电电源是用于初始能量转换与功率调整的部件,它将初始能量进行功率调整,使其具有较高的电压,进而转化为在脉冲电容器中存储的电能。

电子器件中的储能技术

电子器件中的储能技术

电子器件中的储能技术1. 介绍电子器件中的储能技术是指利用电介质、电化学储能体系、磁性材料等物质,对电能进行储存和释放的一种技术。

在现代电子科技中,储能技术的应用范围非常广泛,在电子元器件、电池、电动汽车和太阳能、风能等可再生能源上都有重要的应用。

本文主要介绍几种目前常见的储能技术和其应用。

2. 电容器电容器是一种最基本的储能器件,它由两个导体板和介质组成。

当导体板上施加电压时,电子会从低电阻的导体板上流向高电阻的介质,从而在导体板之间产生电场并储存电能。

电容器具有储能和快速放电的特点,通常被用来供电脉冲激励和仪器测量。

电容器最常见的应用就是用于直流电源的滤波和直流电源起振电路中的振荡储能。

3. 锂离子电池随着电动汽车和智能手机市场的不断扩大,锂离子电池已经成为了一种非常重要的储能技术。

锂离子电池可以通过充放电来储存和释放电能,而且容量大、重量轻、无记忆效应、寿命长,在储能密度、功率密度、能量密度等方面具有明显优势。

锂离子电池广泛应用于电动汽车、手机、笔记本电脑、储能电站等领域。

4. 超级电容器超级电容器,也叫超级电池,是一种高能量密度和高功率密度的蓄电器,它的基本结构是由两个相互隔离的导电极之间夹一个离子电介质,电极和电介质之间一般包含有生效电解质。

相对于锂离子电池而言,超级电容器的存储能力还不够高,但是放电速度非常快,更适合在瞬间能量释放和快速充放电周期应用中。

广泛应用于停车制动、微喷雾器、倒车雷达、发动机启动、风力发电和电动车等环节。

5. 超导体超导体是指在极低温度下,电子在其内部具有零电阻的导电材料。

超导体是高储能密度、高电流密度、低能耗的储能材料,可以用来制造强电磁场和振荡电路、储存大量电能等。

但由于冷却成本较高,超导体的应用还比较局限。

6. 传感器传感器是一种将物理量或化学量转换成电信号的电子元器件,常用于测量、控制和监测领域。

传感器可将能量转换为信号,然后保存在电容器或电池中,以实现对环境信息的快速响应和识别。

脉冲电容器规格参数

脉冲电容器规格参数

供应脉冲电‎容器的详细‎描述:脉冲电容器‎一、用途脉冲电容器‎能够把一个‎小功率电源‎在较长时间‎间隔内对电‎容器的充电‎能量储存起‎来,在需要的某‎一瞬间,在极短的时‎间间隔内将‎所储存的能‎量迅速释放‎出来,形成强大的‎冲击电流和‎强大的冲击‎功率。

主要用于高‎电压试验技‎术、高能物理、激光技术、振荡回路、地质探矿等‎领域。

二、主要使用条‎件及技术参‎数脉冲电容器‎符合标准J‎B/T8168‎-1999《脉冲电容器‎及直流电容‎器》。

a) 环境温度:-40~+40℃。

b) 海拔:≤1000m‎。

海拔高于1‎000m时‎,另行说明。

c) 电容器分为‎户内和户外‎两种。

d) 电容偏差:±5%、±10%。

e) 绝缘电阻或‎时间常数C≤1μF时,绝缘电阻≥1×1000M‎Ω。

C>1μF时,时间常数≥5×1000s‎。

注:如有特殊使‎用条件、技术性能、参数、要求等均可‎另行商定。

三、型号说明第1个字母‎——表示电容器‎系列代号,M表示脉冲‎电容器;第2个字母‎——表示绝缘油‎,W表示烷基‎苯、C表示蓖麻‎油;第3个字母‎——表示极间介‎质,F表示膜纸‎复合。

第1个数字‎——表示额定电‎压 kV。

第2个数字‎——表示额定电‎容冲击分压及‎冲击负荷类‎为pF,其余类别为‎μF。

MWF10‎0-0.4型脉冲电‎容器MCF10‎0-1型脉冲电‎容器MWF80‎-4型脉冲电‎容器MWF60‎-8型脉冲电‎容器脉冲电容器‎部分产品参‎数脉冲电容器脉冲电容器‎用于冲击电‎压发生器和‎冲击电流发‎生器及振荡‎回路等高压‎试验装置,此外还可用‎于电磁成型‎、液电成型、液电破碎,储能焊接,海底探矿以‎及生产高温‎等离子超强‎冲击磁场,强冲击光源‎、激光等装置‎中。

脉冲电容器‎一般为户内‎装置。

适用环境温‎度±40℃,海拔不超过‎1000米‎的地区使用‎。

脉冲电容器‎由于具体用‎途不同,结构上差别‎很大。

lcr高压电容

lcr高压电容

lcr高压电容一、概述LCR高压电容,全称为LCR串联高压电容,是一种用于脉冲功率系统的关键元件。

其主要功能是在高电压环境下,储存大量电能并在瞬间释放,为系统提供持续的脉冲功率。

LCR高压电容广泛应用于雷达、高能物理研究、激光技术、核聚变等领域。

二、结构与原理LCR高压电容的基本结构包括一个电容器、一个电感器和一个电阻器,三者串联而成。

在脉冲功率系统中,LCR高压电容通过吸收电源提供的电能,将其转化为磁场能储存。

当系统需要脉冲功率时,LCR高压电容会瞬间释放储存的能量,为负载提供高能脉冲。

三、特性1. 高电压承受能力:LCR高压电容能够承受高电压,通常可达数千伏甚至更高。

2. 大容量储能:由于其特殊的结构,LCR高压电容具有较大的储能容量,能在短时间内提供大量电能。

3. 快速充放电:LCR高压电容的充放电时间极短,通常在微秒级别。

4. 高可靠性:由于其优良的材料和结构设计,LCR高压电容具有很高的可靠性和稳定性。

5. 长寿命:在正确的使用和维护条件下,LCR高压电容的使用寿命可长达数十年。

四、应用1. 雷达系统:LCR高压电容可为雷达发射机提供高能脉冲,使其在较远的距离上探测目标。

2. 激光技术:在激光切割、焊接等领域,LCR高压电容可为激光器提供高能脉冲,提高加工精度和效率。

3. 核聚变研究:在核聚变实验中,LCR高压电容可提供高能脉冲,为等离子体提供足够的能量以维持聚变反应。

4. 其他脉冲功率应用:除上述应用外,LCR高压电容还可应用于粒子加速器、电磁轨道炮等领域。

五、使用与维护1. 正确连接:在使用LCR高压电容时,应确保电源和负载的正确连接,以避免因连接错误导致设备损坏或人员伤亡。

2. 操作安全:由于LCR高压电容可能储存大量电能,因此在进行充放电操作时,应遵循安全规程,确保操作人员和设备的安全。

3. 定期检查:应定期对LCR高压电容进行检查,包括外观检查、电气性能测试等,以确保其正常工作和长期可靠性。

脉冲功率储能技术-电容器

脉冲功率储能技术-电容器

Marx
C
负载
电容陡化波形
在一般的Marx发生器中, 即使开关间隙充以高压气 体, 但由于回路本身存在固有电感和 电容, 不能使 输出的脉冲前沿变得很短。
如果Cr的充电时间足够长, 在G放电前发生器内 容的过渡过程已经结束, 则在间隙G放电过程中, 负 载上的电压波形最初主要由第二回路的参数决定。然 后再由第一回路参数决定。
可以看出, 输出功率的大小主要受到电路电感, 包括 负载电感的影响。在s1合上之后, 电容C1上的电压将加 S2上, 使的s2两侧的电压接近相等, 这样, 开关s2将 被击穿(导通), 要尽量避免这种情况。
当电容器并联运行时, 抖动时间应尽可能地小, 以保 证多个开关能接近同步导通。
由于开关的击穿时抖动现象难以避免, 在电容器储能 的脉冲发生器中, 开关的数目尽可能地少。通常将多个电 容器并联接成一个电容器组, 由一个开关控制。
恒功率充电
转换技术: 对一般容量电容器组放电,通常采用三电极球 隙开关。为了减小触发的分散性和开关电感,提高击穿场强, 一般将球隙形状置于充气的压力容器内,电极材料采用石墨或 铜钨合金。
对于MJ的电容器组,采用多个开关并联,减小烧蚀和增加 开关寿命,减小放电回路电感和电阻,有利于实施电容器保护 。但大量的开关给严格同步带来很多困难。
, 但他决定输出电
流的最大值,
IP=U(C/L)1/2
电容量和漏电阻与温度、电压、湿度以及存储 时间有关。环氧树脂和聚酯薄膜的介电常数随温度 变化更大。
电容器的耐压强度不仅与绝缘介质的击穿电压决定, 还受 形状、面积、连接部位的材料以及他们与绝缘材料的吻合性等 因素有关。耐压强度还受使用条件的限制, 如温度、压力、湿 度和电压极性反转等的影响。

电力系统的6种储能技术

电力系统的6种储能技术

电力系统的6种储能技术储能技术在包括电力系统在内的多个领域中具有广泛的用途,近年来世界范围内的电力工业重组给各种各样的储能技术带来了新的发展机遇,采用这些技术可以更好地实现电力系统的能量管理,尤其是在可再生能源和分布式发电领域,这种作用尤为明显,在传统的发电和输配电网络中,这些新技术同样可以得到应用。

以下简要介绍各种储能技术的基本原理及其发展现状。

1 抽水储能抽水蓄能电站在应用时必须配备上、下游两个水库。

在负荷低谷时段,抽水储能设备工作在电动机状态,将下游水库的水抽到上游水库保存。

在负荷高峰时,抽水储能设备工作于发电机的状态,利用储存在上游水库中的水发电。

一些高坝水电站具有储水容量,可以将其用作抽水蓄能电站进行电力调度。

利用矿井或者其他洞穴实现地下抽水储能在技术上也是可行的,海洋有时也可以当作下游水库用,1999年日本建成了第一座利用海水的抽水蓄能电站。

抽水储能最早于19世纪90年代在意大利和瑞士得到应用,1933年出现了可逆机组(包括泵水轮机和电动与发电机),现在出现了转速可调机组以提高能量的效率。

抽水蓄能电站可以按照任意容量建造,储存能量的释放时间可以从几小时到几天,其效率在70%至85%之间。

抽水储能是在电力系统中得到最为广泛应用的一种储能技术,其主要应用领域包括能量管理、频率控制以及提供系统的备用容量。

目前,全世界共有超过90GW的抽水储能机组投入运行,约占全球总装机容量的3%。

限制抽水蓄能电站更广泛应用的一个重要制约因素是建设工期长,工程投资较大。

2 先进蓄电池储能据估计,全球每年对蓄电池的市场需求大约为150亿美元,在工业用蓄电池方面,如:用于UPS、电能质量调节、备用电池等,其市场总量可达50亿美元。

在美国、欧洲以及亚洲,正在组建生产电力系统储能用的高性能蓄电池企业。

在过去的12至18个月里,已有生产能力达每年300MW的蓄电池生产线投入运行。

铅酸电池是最古老、也是最成熟的蓄电池技术。

平时作业脉冲功率

平时作业脉冲功率

平时作业学号:2009301390078学院:电气工程学院班级:0904姓名:刘鹏1: 脉冲功率技术的认识和理解尽管脉冲功率学科已诞生40余年,并被《中国电气工程大典》收录,被国务院定为二级学科;但世人至今知之甚少或了解不全面。

就其字面而言,冲”表示在时间间隔宽度内输出的量数值,“功率”是单位时间内的能量(合义便是以脉冲形式出现的功率(单位时间能量),即“脉冲功率”但涵义并非如此简单。

由于历史上最初提出该术语人的疏忽和翻译的不甚考究,对“脉冲功率”的字面涵意并不能完全顾名思义地理解。

现代人常对pulsedpower这样解释将电能慢慢地高密度储存起来,然后脉冲地短时间快速释放出来,从而获得巨大脉冲功率。

2超级电容器超级电容器从储能机理上面分的话,超级电容器分为双层电容器和赝电容器。

是一种新型储能装置,它具有充电时间短、使用寿命长、温度特性好、节约能源和绿色环保等特点。

超级电容器用途广泛。

3直流断路器直流断路器和有载调压都是指的变压器分接开关调压方式,区别在于无励磁调压开关不具备带负载转换档位的能力,因为这种分接开关在转换档位过程中,有短时断开过程,断开负荷电流会造成触头间拉弧烧坏分接开关或短路,故调档时必须使变压器停电。

因此一般用于对电压要求不是很严格而不需要经常调档的变压器。

而有载分接开关则可带负荷切换档位,因为有载分接开关在调档过程中,不存在短时断开过程,经过一个过渡电阻过渡,从一个档转换至另一个档位,从而也就不存在负荷电流断开的拉弧过程。

一般用于对电压要求严格需经常调档的变压器4本课程的建议希望能参观到一些器材实物5气体、液体、固体开关的特性及应用比较开关的气压,欠压比,间隙距离。

高压储能脉冲电容

高压储能脉冲电容

高压储能脉冲电容高压储能脉冲电容是一种新型的电力设备,它拥有高储能密度,高绝缘性能和良好的动态响应特性,可以有效地稳定零售供电系统的电压和频率,改善系统可靠度。

基于上述原因,高压储能脉冲电容正在广泛应用于地理位置距离较近的供电系统中,以提高系统安全性和可靠性。

一、高压储能脉冲电容特点1、高储能密度:由于高压储能脉冲电容具有高储能密度,可以有效地缓冲系统的电能间歇性变化,因此,系统的电压和频率变化可以保持在规定的范围内。

2、良好的动态响应特性:高压储能脉冲电容具有良好的动态响应特性,可以快速有效地响应电力系统功率切换过程中的瞬时变化,保证电力系统的平稳运行。

3、高绝缘性能:高压储能脉冲电容的绝缘性能较高,可以保证系统的安全性和可靠性,防止系统产生辐射电源等问题。

二、高压储能脉冲电容的应用领域1、电力系统的稳定性:由于其良好的动态响应特性,高压储能脉冲电容可以有效地稳定零售电力系统的电压和频率,改善电力系统的可靠性。

2、环境保护:高压储能脉冲电容具有高绝缘性能,可以有效抑制系统中的电磁辐射,保护大气环境。

3、电能质量的改善:由于高压储能脉冲电容可以有效地缓冲系统的电能间歇性变化,因此,可以显著改善电能质量。

三、高压储能脉冲电容的发展趋势高压储能脉冲电容的应用越来越广泛,从技术角度来看,其发展趋势主要有以下几个方面:1、技术改进:从原来的开关电容技术向分离式脉冲电容技术发展,以及进一步改进和优化电容器的结构形式,使其具有更高的绝缘性能、更高的储能密度和更好的动态响应性能。

2、控制系统的改进:通过优化和完善控制系统,提高储能脉冲电容的控制精度,使其具有更稳定的电压和频率响应能力,从而更好地满足电力系统的要求。

3、系统集成:将多种储能装置整合到一个系统,从而实现储能脉冲电容的高性能整体控制,利用其良好的动态响应特性,充分发挥储能装置的作用,从而改善系统的可靠性和安全性。

高压储能脉冲电容是一种重要的电力设备,它的发展趋势是技术改进,控制系统改进以及系统集成,被广泛应用于改善电力系统稳定性、环境保护和电能质量等方面,以提高电力系统的可靠性和安全性。

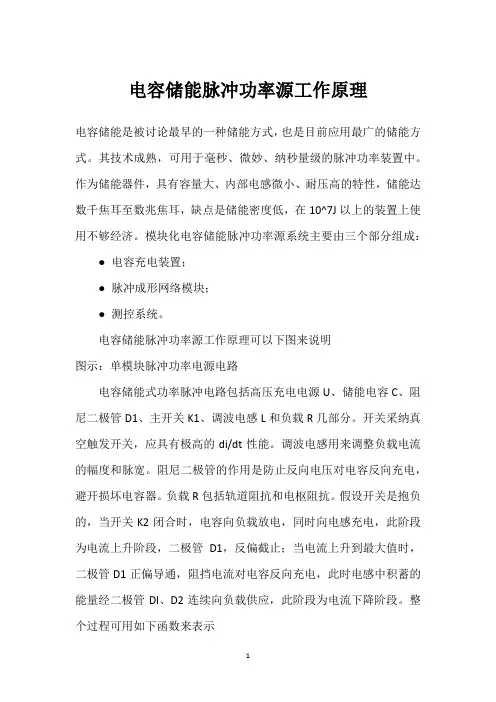

电容储能脉冲电源的工作原理与优势

电容储能脉冲电源的工作原理与优势

电容储能脉冲电源的工作原理与优势电容储能脉冲电源的工作原理与优势电容储能脉冲电源是一种常见的电源技术,其工作原理基于电容器的储能特性。

它具有许多优势,使得它在各种应用中得到广泛使用。

首先,让我们来了解电容储能脉冲电源的工作原理。

它主要包括以下几个步骤:第一步是充电阶段。

在这个阶段,电容器通过外部电源连接进行充电。

当电容器两端的电压达到设定值时,充电过程停止。

第二步是放电阶段。

在这个阶段,电容器释放储存的能量。

放电过程产生的电流被用来驱动负载,使其正常工作。

第三步是重新充电阶段。

当电容器释放完能量后,它需要重新充电,以便为下一次放电做准备。

这个过程被循环进行,持续地提供电源能量。

电容储能脉冲电源具有许多优势,使其成为一种受欢迎的电源技术。

以下是一些主要的优势:首先,电容储能脉冲电源具有高能量密度。

相比于传统的电池,电容器能够以更高的能量密度储存能量。

这使得电容储能脉冲电源在需要短时间高能量输出的应用中非常适用,如激光器、粒子加速器等。

其次,电容储能脉冲电源具有快速响应的特点。

由于电容器能够迅速储存和释放能量,它可以在短时间内提供高电流。

这种快速响应的特性使得电容储能脉冲电源在需要瞬态功率的应用中表现出色,如雷达系统、电力脉冲测试等。

此外,电容储能脉冲电源具有较长的使用寿命。

相比于传统的电池技术,电容器的使用寿命更长。

这是因为电容器没有化学反应和电化学腐蚀,因此不容易受到腐蚀和老化的影响。

这种长寿命的特性使得电容储能脉冲电源能够在长期使用和重复充放电的环境中稳定工作。

最后,电容储能脉冲电源具有较高的效率。

相比于传统的电池,电容器的能量转换效率更高。

这意味着更少的能量损耗,更高的能量利用率。

这种高效率使得电容储能脉冲电源在需要长时间工作且对能源消耗有限的应用中非常有用。

总结起来,电容储能脉冲电源是一种基于电容器储能特性的电源技术。

它具有高能量密度、快速响应、较长的使用寿命和较高的能量转换效率等优势。

这些特点使得它在各种应用中得到广泛使用,如激光器、雷达系统、电力脉冲测试等。

高压储能脉冲电容

高压储能脉冲电容

高压储能脉冲电容近年来,随着科技的进步,脉冲电容的研究受到了越来越多的关注。

脉冲电容是一种把电能转换为高能量密度储能的装置,为机器人行业提供了多种高性能的储能解决方案。

在机器人的运行中,由于须要大量的能源来支持其运行,而高压储能脉冲电容给机器人提供了一种稳定的储能来发动机器人,从而提高机器人运动的灵活性和可靠性。

高压储能脉冲电容由一组元件(电容器、内阻特征等)组成,可以将电能以一定的时间间隔存储起来,并且在需要时立即释放出来,用来发动机器人。

而且,该类电容可以将电能转换为高能量密度储能,以满足机器人大量的能量需求。

此外,高压储能脉冲电容还具有体积小、重量轻的优点,可以将一定的重量和体积减少到零,使机器人工作的过程变得更加灵活、可靠和高效。

此外,高压储能脉冲电容还可以改善机器人的安全性,因为它可以在机器人出现故障时或在意外情况下,将保存的电能释放出来以避免机器人受损。

另外,高压储能脉冲电容还可以将存储的电能转换成可再生能源,从而为环境提供保护,减少对自然资源的浪费。

总之,高压储能脉冲电容的发展将为机器人提供更加灵活、可靠以及高能量密度的储能解决方案,改善机器人运行的可靠性和安全性,同时也可以将存储的电能转换成可再生能源,为环境节能减排提供有力的支持。

因此,基于高压储能脉冲电容的开发和应用具有重要的现实意义。

在未来,随着机器人技术的发展,高压储能脉冲电容将日益受到重视并广泛应用,为机器人行业提供更多的高性能储能解决方案。

因此,在未来的研究中,我们应该将更多的精力放在高压储能脉冲电容的发展上,为机器人行业提供更安全、更灵活的储能解决方案,实现更高级别的机器人技术应用。

综上所述,高压储能脉冲电容的发展将为机器人行业带来极大的发展空间和前景,为机器人行业的发展提供了有力的支持。

未来的研究工作应该更加集中地研究高压储能脉冲电容,并不断改进其结构性能,以使机器人技术具有更强的安全性和可靠性,从而促进机器人技术的进一步发展。

脉冲储能电容

脉冲储能电容

脉冲储能电容1. 引言在现代电子技术领域,脉冲储能电容是一种重要的电子元件,它能够在短时间内储存大量的电能,并在需要时迅速释放。

脉冲储能电容广泛应用于军事、航天、通信等领域,对于保证设备的正常运行和提高系统性能具有重要意义。

本文将对脉冲储能电容的原理、结构和应用进行深入研究,并探讨其未来发展方向。

2. 脉冲储能电容的原理2.1 电容器基本原理脉冲储能电容是一种基于电容器原理工作的元件。

根据基本原理,当两个导体之间有绝缘体隔离时,它们之间就会形成一个具有存储和释放电荷功能的系统。

通过向两个导体施加不同的正负极性电压,可以将正负极性荷载在绝缘体上,并随时释放。

2.2 脉冲充放电过程脉冲充放电过程是脉冲储能电容工作过程中最关键的环节之一。

当一个脉冲信号通过电容器时,电容器会在极短的时间内储存大量的电能。

在充电过程中,电容器内部的电荷会逐渐增加,直到达到充满状态。

而在放电过程中,储存的电能会被迅速释放出来,供应给外部负载。

3. 脉冲储能电容的结构3.1 金属箔-绝缘体-金属箔结构脉冲储能电容通常采用金属箔-绝缘体-金属箔结构。

其中,绝缘体起到隔离两个金属箔之间的作用,并具有良好的绝缘性能和高介质常数。

常见的绝缘体材料包括聚丙烯薄膜、聚酰亚胺薄膜等。

3.2 交错叠层结构为了增加脉冲储能电容的储存和释放效率,交错叠层结构被广泛应用于其设计中。

交错叠层结构是指将多个金属箔和绝缘体片材按照一定规律叠加,并通过连接片材将它们连接起来。

这种设计可以增加有效接触面积,提高电容器的电能储存能力。

4. 脉冲储能电容的应用4.1 军事应用脉冲储能电容在军事应用中扮演着重要角色。

例如,它被广泛用于高功率激光器、高频雷达、脉冲功率放大器等设备中。

在这些应用中,脉冲储能电容能够快速充放电,并提供稳定的高功率输出,满足军事设备对于瞬时大功率的需求。

4.2 航天应用在航天领域,脉冲储能电容被广泛应用于航天器的动力系统中。

它可以提供瞬时大功率输出,并满足航天器对于快速加速和定向变化的需求。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

电容器组放电技术要点
充电:对小容量电容器组,通常采用整流电源恒压充电。 对于几MJ储能的电容器组,使用恒压方法充电将导致充电时间 过长。采用恒流充电,可以把充电时间缩短几倍。
恒功率充电
转换技术:对一般容量电容器组放电,通常采用三电极球 隙开关。为了减小触发的分散性和开关电感,提高击穿场强, 一般将球隙形状置于充气的压力容器内,电极材料采用石墨或 铜钨合金。
电容器的使用寿命与相对于额定电压的充电率和充电电压 的极性反转有直接关系。
脉冲功率应用 中要求电容器的充 放电大于108,为了 达到这个要求,通 常要限制电容器的 充电电压,使其低 于额定电压。
电容器的寿命
极性反转,如果电荷从金属阴极注入到绝缘介质中,那么 在电压反转时空间电荷会起到增强电场的作用。一量局部电场 超过击穿场强,便会对电容器绝缘材料造成破坏。
在这个矛盾下,首先应当满足减少回路电感的要求,然后 再考虑加固导线的机械强度防止物电动力的破坏。
传输线应具备:
较小的电感和电阻,或较低的波阻抗;
能承受较大的电动力;
连接点有很好的接触,以减少接触电阻;
足够的绝缘强度。
电容器组放电技术要点
保护:如果已充电的电容器中某台电容器内部绝 缘被击穿,储存在其它的电容器的能量势必在极短的 时间内释放给这台故障电容器,发生爆炸事故。必须 对电容器采取相应的保护措施。 电阻保护 熔丝保护
性能稳定分静态稳定和动态稳定。 静态性能稳定是指开关在耐受直流高压期间不易发生自 放电,并且击穿特性(击穿电压和工作气体压强及间隙长度 的关系)不易随放电次数的增加而发生明显变化。 动态性能稳定指开关在触发脉冲或瞬态过电压(高于直 流击穿电压的瞬态)作用下击穿时具有足够小的击穿延迟时 间分散性。
三电极开关:在两电极开关的基础上,增加触发极, 可以接收指令触发击穿,获得较好的同步或关联工 作性能。
火花开关
气体火花开关还可以利用激光、X光、电子束等进行触发, Marx发生器的气体火花开关通常都是电触发的。
气体火花开关可以说是Marx发生器中最为关键的部件。基 本要求是电感小、性能稳定、寿命长。
第2章 脉冲功率储能技术
脉冲功率中能量储存的要求:
高能量密度 高耐压强度 高放电电流 长存储时间(低能量泄漏) 高充电与放电效率 高功率倍增(放电输出功率/充电输入功率) 高重复频率和长使用寿命 低成本
根据系统的实际需要和环境的限制进行折衷。
储能方法
电容储能 电感储能 机械储能 化学能储能
电容量和漏电阻与温度、电压、湿度以及存储
时间有关。环氧树脂和聚酯薄膜的介电常数随温度 变化更大。
电容器的耐压强度不仅与绝缘介质的击穿电压决定,还受 形状、面积、连接部位的材料以及他们与绝缘材料的吻合性等 因素有关。耐压强度还受使用条件的限制,如温度、压力、湿 度和电压极性反转等的影响。
电容器的寿命
几种储能技术比较
脉冲电容器
利用电场储能
电容 C 储能 W=(1/2)CU2 U 充电电压
C=εε0A/d
电容量与面积A 和ε成正比
与介质的厚度成 反比
电容器集中参数电路模型
串联电阻Rs 0.1欧 姆量级
来自于导线,接片, 电极
并联电阻R 穿过绝缘介质和沿材 料表面的电流泄漏
电感L 依赖于电 容器内部结构,但 他决定输出电流的 最大值, IP=U(C/L)1/2
电容器组放电
电容器组脉冲放电装置非常简单,但用途却非常 广泛。
受控热核聚变,等离子体箍缩,等离子体焦点, 脉冲强磁场。
电磁推进,电爆炸导体,电磁成形,电磁冲击模 拟,液电爆炸,飞行器除冰等。
电容器组放电脉冲电路
线性负载放电条件
放电电流与a的关系
(1)脉冲电流的幅值Im均与电容储能W和电感值有关。若增 大Im,减小电感L,增大电压U0或增大电容C。 (2)回路电流幅值Im与放电回路电阻R有关。R减小U0。
自愈:自愈式电容器发生局部放电而导致绝 缘击穿时,绝缘膜两侧放电通道附近很薄的 金属膜可以被放电电流气化,从而使绝缘得 到恢复,只伴随微小的电容损失。
自愈式电容器目前还很难在有较大的电 流、反峰或上升电流率的情况下使用,耐受 大冲击振荡电流的能力较油浸式电容器弱很 多。
火花开关
两电极开关:简单的气体火花开关是一种两电极放电 部件,它利用绝缘容器在电极之间充压缩气体(空 气、氮气、六氟化硫等)以提高工作电压,甚至直 接暴露于大气中,开关先承受一定的高电压而呈现 绝缘(高阻抗)状态,然后气体击穿形成等离子体 传导通道而接通电路。
电容器组放电技术要点
减小回路电感:如果满足脉冲功率技术中电流上升 陡度大的要求,应当减小回路电感。 低感电容器 在结构上采取合理措施。
电容器并联 圆形对称排列,引线电缆长度相等。
电容器组放电技术要点
电动力:由于运行电流可达100MA,在导线间产生极向的 电动力。这种力随导线间距离的减小而增大,但距离减小时电 感也减小。
对于MJ的电容器组,采用多个开关并联,减小烧蚀和增加 开关寿命,减小放电回路电感和电阻,有利于实施电容器保护。 但大量的开关给严格同步带来很多困难。
高电压发生器
双边充电Marx 发生器
其他几种Marx 发生器结构形式
Marx发生器的部件
• 电容器 • 火花开关 • 电阻 • 连接导体 • 触发方式 • 变压器油 • 绝缘
电容器
• 电容器
合成油浸渍聚丙烯薄膜绝缘型电容器,它 具有较好的耐冲击电流性能,其储能密度达 0.15J/cm3,单只电容器(KJ量级)的总电感 可低达10-30nH。
“自愈式”电容器,采用镀有金属薄膜 (0.1um量级)的有机薄膜或电容器纸在超净 条件下紧密卷绕制成,无需油浸,储能密度 达到1J/cm3量级。
电容器故障的三个原因
边缘绝缘带附件的沿面放电 介质中空隙或杂质的击穿 压接接头或其它部位
的电弧放电
自愈式电容器
电容储能
高压脉冲电容器:内感尽可能地小,能 够多次重复短路放电。2kJ/kg 双电层电容器储能密度达30kJ/kg 电容器串并联 蓄电池电容器组合 经典marx发生器 新型marx发生器(高效能,电感隔离型) L-C倍压器
