触摸屏技术参数

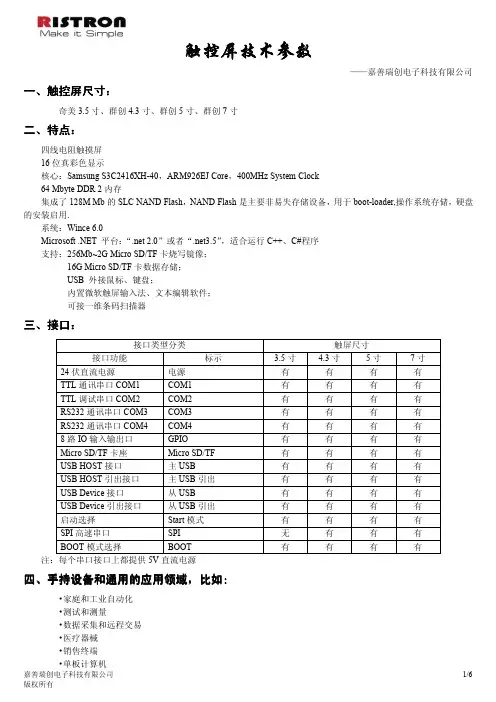

触控屏技术参数
触控屏技术参数——嘉善瑞创电子科技有限公司一、触控屏尺寸：奇美3.5寸、群创4.3寸、群创5寸、群创7寸二、特点：四线电阻触摸屏16位真彩色显示核心：Samsung S3C2416XH-40，ARM926EJ Core，400MHz System Clock64Mbyte DDR2内存集成了128M Mb的SLC NAND Flash，NAND Flash是主要非易失存储设备，用于boot-loader,操作系统存储，硬盘的安装启用.系统：Wince6.0平台：“.net2.0”或者“.net3.5”，适合运行C++、C#程序支持：256Mb~2G Micro SD/TF卡烧写镜像；16G Micro SD/TF卡数据存储；USB外接鼠标、键盘；内置微软触屏输入法、文本编辑软件；可接一维条码扫描器三、接口：接口类型分类触屏尺寸接口功能标示 3.5寸 4.3寸5寸7寸24伏直流电源电源有有有有TTL通讯串口COM1COM1有有有有TTL调试串口COM2COM2有有有有RS232通讯串口COM3COM3有有有有RS232通讯串口COM4COM4有有有有8路IO输入输出口GPIO有有有有Micro SD/TF卡座Micro SD/TF有有有有USB HOST接口主USB有有有有USB HOST引出接口主USB引出有有有有USB Device接口从USB有有有有USB Device引出接口从USB引出有有有有启动选择Start模式有有有有SPI高速串口SPI无有有有BOOT模式选择BOOT有有有有注：每个串口接口上都提供5V直流电源四、手持设备和通用的应用领域，比如::四、手持设备和通用的应用领域，比如•家庭和工业自动化•测试和测量•数据采集和远程交易•医疗器械•销售终端•单板计算机五、PCB板图纸尺寸1、3.5寸触控屏：3.5寸PCB安装尺寸图3.5寸PCB正面3.5寸PCB背面2、4.3寸（兼容5寸）触控屏：4.3寸PCB安装尺寸图4.3寸PCB正面4.3寸PCB背面3、5寸触控屏：5寸PCB安装尺寸图（正反面元件布局与4.3寸类似）4、7寸触控屏：7寸PCB安装尺寸图7寸PCB正面7寸PCB背面。
触摸屏参数
供应电压
DC 5V +/- 5%
功率
<2W
电磁兼容性
CE, FCC
噪音
无
工作温度
-20至+70°C
工作湿度
0%至95%
输出接口
RS232C/ USB
敏感度
软件调整。可按玻璃厚度进例调整，带上手套也能使用。可调整为零触摸力度。
密闭性
复合NEMA4和IP64标准
抗光性
全角度抗强光照射，无错误触摸识别
软件兼容性
提供Windows操作系统驱动程序
抗破坏性
表面可以附合20mm厚的钢化玻璃，所有部件保护在玻璃内侧。非接触式操作。
抗化学性
触摸有效区域可抵抗不影响玻璃的化学物质的影响，
例如：丙酮，甲苯，甲基乙醛酮，异丙基酒精，甲基酒精，汽油煤油，玻璃清洁剂，醋等
使用寿命

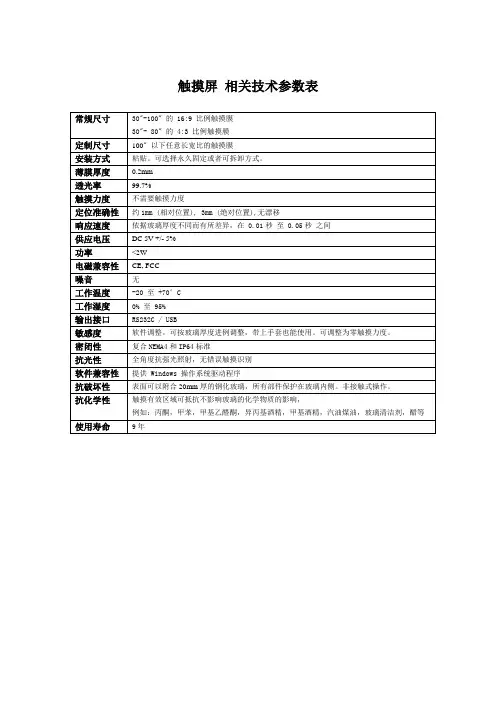

触摸屏相关技术参数表
常规尺寸
30"-100"的16:9比例触摸膜
30"- 80"的4:3比例触摸膜
定制尺寸
100"以下任意长宽比的触摸膜
安装方式
粘贴。可选择永久固定或者可拆卸方式。
薄膜厚度
0.2mm
透光率
99.7%
触摸力度
不需要触摸力度
定位准确性
约1mm(相对位置),3mm(绝对位置)

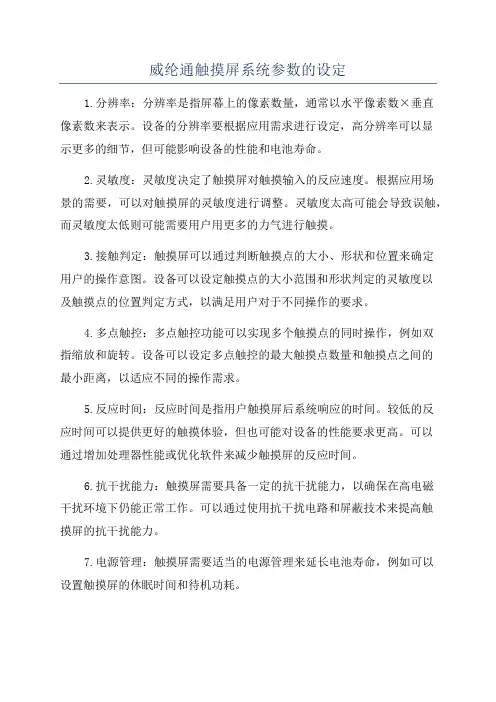

威纶通触摸屏系统参数的设定
威纶通触摸屏系统参数的设定1.分辨率：分辨率是指屏幕上的像素数量，通常以水平像素数×垂直像素数来表示。
设备的分辨率要根据应用需求进行设定，高分辨率可以显示更多的细节，但可能影响设备的性能和电池寿命。
2.灵敏度：灵敏度决定了触摸屏对触摸输入的反应速度。
根据应用场景的需要，可以对触摸屏的灵敏度进行调整。
灵敏度太高可能会导致误触，而灵敏度太低则可能需要用户用更多的力气进行触摸。
3.接触判定：触摸屏可以通过判断触摸点的大小、形状和位置来确定用户的操作意图。
设备可以设定触摸点的大小范围和形状判定的灵敏度以及触摸点的位置判定方式，以满足用户对于不同操作的要求。
4.多点触控：多点触控功能可以实现多个触摸点的同时操作，例如双指缩放和旋转。
设备可以设定多点触控的最大触摸点数量和触摸点之间的最小距离，以适应不同的操作需求。
5.反应时间：反应时间是指用户触摸屏后系统响应的时间。
较低的反应时间可以提供更好的触摸体验，但也可能对设备的性能要求更高。
可以通过增加处理器性能或优化软件来减少触摸屏的反应时间。
6.抗干扰能力：触摸屏需要具备一定的抗干扰能力，以确保在高电磁干扰环境下仍能正常工作。
可以通过使用抗干扰电路和屏蔽技术来提高触摸屏的抗干扰能力。
7.电源管理：触摸屏需要适当的电源管理来延长电池寿命，例如可以设置触摸屏的休眠时间和待机功耗。
8.校准和校正：触摸屏可以进行校准和校正来确保准确的触摸输入。
校准是指调整触摸点的准确位置，而校正是指调整触摸点的触摸区域。
设备可以设定校准和校正的频率和方法，以保证触摸屏的准确度。
9.手势识别：触摸屏可以通过识别特定的手势来实现更多的交互操作，例如滑动、双击和长按等。
设备可以设定哪些手势被识别以及触发手势的阈值和时间，以适应不同用户的操作习惯。
10.外观设计：触摸屏的外观设计不仅影响用户的视觉感受，还可以提供更好的操作体验。
设备可以根据应用场景的需要设定触摸屏的大小、形状和材料等参数。

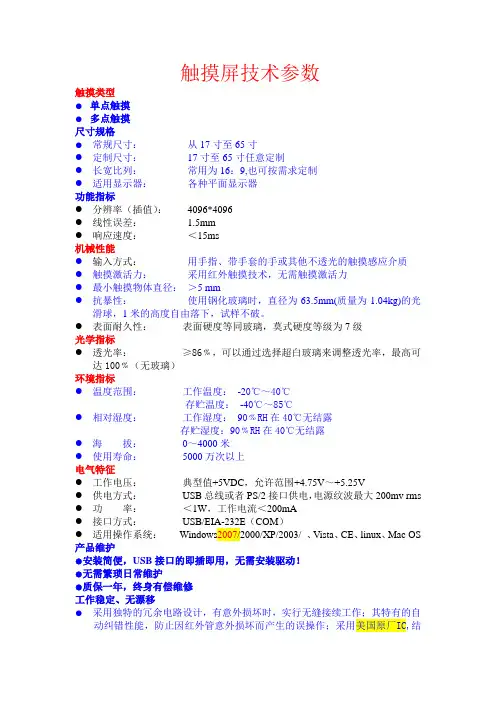

触摸屏技术参数
触摸屏技术参数触摸类型●单点触摸●多点触摸尺寸规格●常规尺寸：从17寸至65寸●定制尺寸：17寸至65寸任意定制●长宽比列：常用为16：9,也可按需求定制●适用显示器：各种平面显示器功能指标●分辨率（插值）：4096*4096●线性误差： 1.5mm●响应速度：＜15ms机械性能●输入方式：用手指、带手套的手或其他不透光的触摸感应介质●触摸激活力：采用红外触摸技术，无需触摸激活力●最小触摸物体直径：＞5 mm●抗暴性：使用钢化玻璃时，直径为63.5mm(质量为1.04kg)的光滑球，1米的高度自由落下，试样不破。
●表面耐久性：表面硬度等同玻璃，莫式硬度等级为7级光学指标●透光率：≥86﹪，可以通过选择超白玻璃来调整透光率，最高可达100﹪（无玻璃）环境指标●温度范围：工作温度：-20℃～40℃存贮温度：-40℃～85℃●相对湿度：工作湿度：90﹪RH在40℃无结露存贮湿度：90﹪RH在40℃无结露●海拔：0～4000米●使用寿命：5000万次以上电气特征●工作电压：典型值+5VDC，允许范围+4.75V～+5.25V●供电方式：USB总线或者PS/2接口供电，电源纹波最大200mv rms ●功率：＜1W，工作电流＜200mA●接口方式：USB/EIA-232E（COM）●适用操作系统：Windows2007/2000/XP/2003/ 、Vista、CE、linux、Mac OS 产品维护●安装简便，USB接口的即插即用，无需安装驱动！●无需繁琐日常维护●质保一年，终身有偿维修工作稳定、无漂移●采用独特的冗余电路设计，有意外损坏时，实行无缝接续工作；其特有的自动纠错性能，防止因红外管意外损坏而产生的误操作；采用美国原厂IC,结合高精密度计算方法，确保触摸不会因时间和环境的变化产生漂移，USB接口驱动内置，触摸屏安装后无需校准和维护，在适度的冷、热、振动或适度撞击的条件下均能保持可靠、稳定的性能。

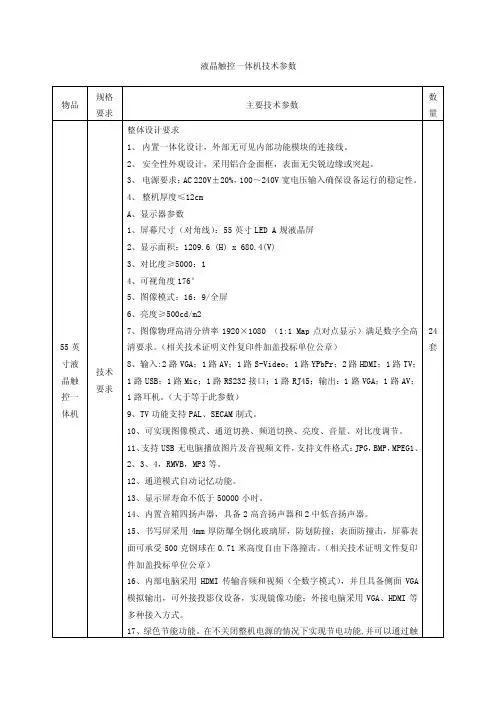

液晶触控一体机技术参数
液晶触控一体机技术参数物品规格要求主要技术参数数量55英寸液晶触控一体机技术要求整体设计要求1、内置一体化设计，外部无可见内部功能模块的连接线。
2、安全性外观设计，采用铝合金面框，表面无尖锐边缘或突起。
3、电源要求：AC 220V±20%，100～240V宽电压输入确保设备运行的稳定性。
4、整机厚度≤12cmA、显示器参数1、屏幕尺寸（对角线）：55英寸LED A规液晶屏2、显示面积：1209.6 (H) x 680.4(V)3、对比度≥5000：14、可视角度176°5、图像模式：16：9/全屏6、亮度≥500cd/m27、图像物理高清分辨率1920×1080 （1:1 Map点对点显示）满足数字全高清要求。
（相关技术证明文件复印件加盖投标单位公章）8、输入:2路VGA；1路AV；1路S-Video；1路YPbPr；2路HDMI；1路TV；1路USB；1路Mic；1路RS232接口；1路RJ45；输出：1路VGA；1路AV；1路耳机。
（大于等于此参数）9、TV功能支持PAL、SECAM制式。
10、可实现图像模式、通道切换、频道切换、亮度、音量、对比度调节。
11、支持USB无电脑播放图片及音视频文件，支持文件格式：JPG，BMP，MPEG1、2、3、4，RMVB，MP3等。
12、通道模式自动记忆功能。
13、显示屏寿命不低于50000小时。
14、内置音箱四扬声器，具备2高音扬声器和2中低音扬声器。
15、书写屏采用4mm厚防爆全钢化玻璃屏，防划防撞；表面防撞击，屏幕表面可承受500克钢球在0.71米高度自由下落撞击。
（相关技术证明文件复印件加盖投标单位公章）16、内部电脑采用HDMI传输音频和视频（全数字模式），并且具备侧面VGA模拟输出，可外接投影仪设备，实现镜像功能；外接电脑采用VGA、HDMI等多种接入方式。
17、绿色节能功能。
在不关闭整机电源的情况下实现节电功能,并可以通过触24套摸屏幕实现开启背光。
多点触摸屏参数
技术参数
多点红外智能触摸屏
触摸压力零压力
透光率大于92%（如无玻璃透光率为100%）
触摸物理分辨率1000 x 1000
报告分辨率32767 x 32767
最小识别点大小4mm×4mm
最小触点移动检
1mm
测
表面耐久性7H
抗恶劣环境冗余度极高，20%传感器损坏下，仍可保持多点触控
触摸点识别最大48点
工作电压3.3 - 5.0V
平均电流<100mA
休眠时电流<10mA
响应速度<10ms
接口 USB
扫描速率100帧/秒（实验值200fps)
受干扰情况无静电干扰，漂移现象
寿命单个传感器连续工作: 50000小时
由于采用分时工作，200个传感器，分时工作。
整机连续寿命：
50000小时 x 200。
在节能模式下，还可以提高10倍工作寿命。
触摸次数：没有机械机构，等同电容屏2亿次。
物体形状识别支持
触摸方式手指，笔
通常适用液晶尺
32 - 200寸
寸。
触摸屏、LED液晶电视一体机主要技术参数
触摸屏、LED液晶电视一体机主要技术参数整机要求：1、产品通过政府采购节能第十一期（或第十二期）节能认证；2、提供原厂正品；3、除我方修改变动外，提供整机配套软、硬件，并享受国家规定三包服务。
4、使用移动支架。
显示规格显示技术LED背光源显示尺寸70寸分辨率1920×1080亮度不劣于500 cd/㎡对比度不劣于5000：1响应时间不劣于4 ms输入端口不劣于输入:TV 1路；VGA带音频 1路；HDMI 2路；USB 2路;音频功率功率≥2×10W功耗待机功耗≤1 W，整机功耗≤280 W自检功能系统可自动检测修复。
手写屏规格触摸技术内置式全封闭红外（单点/两点可选）触控技术, 防水防尘、抗强光干扰书写方式手写或其他任务物体驱动/校正方式自动识别\校正免安装防护等级IP65标准，防水、防尘、防遮挡、全封闭电子白板功能电子白板工具：具有书写、删除、保存、插入多种黑板模式、视频批注、录播、回放、图型切割功能；具有文字输入支持手写识别并语音报读；具有强大的资源库订制功能，且支持本地课件的导入；可对白板版面进行无限制移动。
内置电脑参数主板（H61），CPU（I5），内存（Kingston4G），硬盘（Hitachi 320G或更大），光驱：DVD-RW ,无线键鼠，带RJ45、VGA、HDMI接口。
附属监控笔记本参数基本描述：（4298A35）英特尔®酷睿™i5-2520M 双核处理器(2.50睿频至 3.20GHz,3MB)／12.5" HD 多点触控LED可旋转显示屏(分辨率:1366*768)/2GB(2GB/0GB) 1333MHz DDR3内存／320GB硬盘(转速:7200RPM)／Intel HD 3000集成显卡/英特尔®6205AGN无线网卡/蓝牙／千兆网卡／Express+3合1读卡器/USB接口/指纹识别器/Displayport接口/720p HD摄像头/6芯电池/Windows7 32位专业版操作系统／三年保修（电池一年保修）,规定期限内上网注册送三年意外保护/鼠标/电脑包。
触屏技术参数
系列分体式数字标牌\搭载多点红外触摸屏和\侧入式LED背光液晶面板系列分体式数字标牌依托现有标准化商用触摸显示器、电脑和简洁设计的底座相结合的硬件系统，以标准化、安全、稳定、方便售后、实用性为设计思路，采用模块设计方式，将整套产品分为三大模块：标准触摸显示器、电脑主机、底座。
使其安装方便快捷，性能稳定、售后维护更加简单方便。
广泛应用于数字标牌和各种触控应用场合。
通过变换机身贴纸来改换产品风格，使其更加多元化，满足各种场合的需求，带给顾客更多的吸引力。
产品优势外观设计简洁外观设计，超薄超窄边设计高品质液晶面板WTM-T全系列触摸显示器采用节能 E-LED背光，全高清1920•x•1080•分辨率的液晶屏内置工控小主机提供同款外形工控小主机，多款低中高端CPU选配，满足客户不同的需求多点触摸体验支持2点，6点或者32点多点红外触摸屏多种性能选配，大尺寸中最适合、最稳定、最具性价比的多点触控方案分体式模块化设计显示模块，电脑模块都可简易安装和拆卸，让安装和维护变得更加简单高效多点触摸手势扩展功能支持Win7和TUIO等多种协议，附加的手势软件开发工具和支持可扩展的多点触控功能风格多元化多彩的机身贴纸定制，也可让客户自行DIY设计，轻松实现产品风格多元化，让产品更好的融入各种场合各种操作系统的完美支持Windows 2000 /XP /7 /8, Android , Linux, Mac OS X显示技术规格>LCD面板背光技术LED亮度350cd/m2对比度3000:1可视角水平:178°/垂直:178°响应时间 6.5ms(GTG)显示颜色16.7M Colors显示分辨率1920 x 1080 (16:9)刷新频率60Hz> 信号兼容性/连接水平扫描频率60～73 KHz垂直扫描频率47～63 Hz输入分辨率1920 x 1080 @ 60Hz (模拟)1920 x 1080 @ 60Hz (数字)连接器2x HDMI / 1x VGA> 机械参数尺寸1850.7 x 700 x 350 mm包装箱尺寸1974 x 765 x 264 mm重量（约）50 kg / 55 kg> OSD 功能OSD 控制按钮,红外遥控器OSD 语言英语，中文> 电气参数电源输入AC in: AC 100V ~ 240V (50/60 Hz) 电源功率≤ 70W (typ.)（无电脑）待机功率≤ 2 W (typ.)内置扬声器2x 8Ω/5W> 环境参数工作环境0 °C ~ 40 °C, 90% RH存储环境-20 °C ~ 60 °C, 90% RH> 选配触摸点数选项无触摸->WTM420TD-NT 2点-> WTM420TD-PUD 6点-> WTM420TD-PU6 32点-> WTM420TD-PU32电脑支持D系列触控技术规格玻璃4毫米物理钢化安全玻璃（可选配防眩光（AG）或防反射（AR）玻璃涂料）触摸点数2, 6 或 32 点 (同时检测) 触摸技术红外线触摸方式手指，戴手套的手，或者其他任何大于3mm半径的东西触摸激活需求无压力要求校准四点校准（需要多点触摸驱动软件）响应时间7ms - 12ms触摸精度整个触摸感应区域的+/-3mm（对于40“屏幕），USB输出的触摸分辨率为32767×32767 连接USB 2.0 (B型插座)多点触控协议支持Win 7, TUIO, Flash TUIO操作系统Win 2000, XP, Vista, Win 7,Win 8, Android, Linux, Mac OS XD1/D3/D5模块式工业电脑 Ver:Mar2014_V1 产品介绍产品优势> Intel主流芯片组搭配> 1xLAN; 802.11 b/g/n> 6xUSB 2.0, Line-out, Mic-in > 1xHDMI;1xVGA> 兼容LGA1155全系列处理器> 全铝制机箱，超薄设计技术规格> 配置CPU D1->1037U 1.8GHzD3->i3-3220 3.3GHz D5->i5-3450 3.1GHz主板H61(NM70)GPU Intel® HD Graphics内存4GB硬盘500G网卡LAN 10/100/1000 Mbps WIFI(选配件) 802.11 b/g/nI/O接口1xLine out,1xMic-in,1xLan,6xUSB2.0, 1xHDMI;1xVGA操作系统Win 7 , Win 8 , Win XP SP3/Embedded , Linux OS> 物理参数外形尺寸190*195*45 mm外壳材料铝合金，SPCC颜色黑色> 电气参数电源输入19V/4.74A(12V/5A) 2.5mm/2PIN DCJACK电源功率90W(30W)> 环境参数工作环境0 °C ~ 60 °C, 90% RH存储环境-40 °C ~ 80 °C, 90% RH注：“()”内为D1规格。
55寸3.5mm2x3拼接屏153寸触摸框技术参数
55寸2x3拼接屏153寸10点触摸框技术参数
一、产品概述：
1.高度的稳定性，不会因时间、环境的变化产生飘移
2.高度的适应性，不受电流、电压和静电干扰，适宜某些恶劣的环境条件（防爆，防尘）
3.高透光性无中间介质，最高可达标100%
4.使用寿命长，高度耐久，不怕刮伤，触控寿命也长
5.使用特性好，融创方圆触摸无须力度，对触摸体无特殊要求
6.在win7 以上支持10 点触控，完美兼容安卓系统及Linux、Mac os 系统
7.支持USB、串口输出
8.分辨率是32768（W）*32768(D)
9.操作系统兼容性好Win2000/XP/Win7/LINUX/ Android/Mac os
10.触摸直径 >= 6mm
11.采用融创方圆55寸2x3拼接定制触摸框（对角线153″）
12.适用于2x3横向拼接屏上1路电脑信号实现互动触摸
13.触摸框检测报告认证。
二、触摸屏技术参数：
*拐角与装配方式体化成型直插式固定方式。
不接受内六角和其它固定方式。
方便后期维护触摸框需采用前维护方式结构。
液晶触摸一体机技术参数
液晶触摸一体机技术参数一、技术参数(一)基本配置1.显示屏：70英寸（不接受小于70寸的），原装进口液晶LED（A规屏），显示比例(16：9)，分辨率≥1920×1080，可视角度≥178°；2.防眩光处理：采用AG钢化玻璃（防眩光），减少玻璃反射光的影响。
反射率小于1%。
3.触摸技术：采用红外十点触控技术，支持10笔同时书写。
4.智能光控功能：整机能感应并自动调节屏幕亮度来达到在不同光照环境下的最佳显示效果。
5.边写边擦功能，支持用手指将画面缩放、漫游、握拳当板擦等手势识别功能。
6.输入接口：HDMI输入*4，USB TOUCH *2，TV USB输入*1个，VGA输入*1, PC AUDIO*1，YPbPr*1，AV输入*2，ANT（RF）*1 TV USB输入*4（含一路，一路USB3.0）、RJ45接口*1，SD卡插口*1，RS232接口*1，麦克风输入*1。
7.输出接口：Spdif/光纤输出*1、AV输出*1，声音输出端口*1。
8.内置WIFI模块：一体机内置WIFI模块。
9.前置按键：前面板不少于8个功能物理按键，其中包括安卓系统切换按键，可方便快速进行安卓和windows两种系统的切换，包括一键开关机键，方便快速开启和关掉一体机，为便于用户操作，防止按错，系统切换键下标注安卓图标，一键开关机键以红颜色进行区分。
10.屏幕校准定位: 支持4点、5点、9点、16点等多种方式。
11.有效区域内触摸：在触摸有效区域内，触摸笔在任何位置时，都能检测到触摸笔的信号。
12.抗静电功能：设备具备抗静电干扰功能，确保外联设备间的信号稳定及设备安全。
13.防撞击功能：用1000G以上的钢球在1米高度进行自由落体撞击试验，防护玻璃表面无损伤破裂。
14.防扭曲功能：即使损坏部分元器件或触摸屏扭曲变形达到10度，仍然可以多点触控，触摸屏抗扭曲，在部分元器件和机身分离的情况下仍可正常多点触控。
55寸3.5mm3x3红外触摸框技术参数
55寸3x3红外触摸框技术参数一、融创方圆多点触摸屏产品概述：1.高度的稳定性，不会因时间、环境的变化产生飘移2.高度的适应性，不受电流、电压和静电干扰，适宜某些恶劣的环境条件（防爆，防尘）3.高透光性无中间介质，最高可达标100%4.使用寿命长，高度耐久，不怕刮伤，触控寿命也长5.使用特性好，触摸无须力度，对触摸体无特殊要求6.在win7 以上支持10 点触控，完美兼容安卓系统及Linux、Mac os 系统7.支持USB、串口输出8.分辨率是32768（W）*32768(D)9.操作系统兼容性好Win2000/XP/Win7/LINUX/ Android/Mac os10.触摸直径 >= 6mm11.采用融创方圆55寸3x3拼接定制触摸框（对角线165″）12.适用于3x3横向拼接屏上1路电脑信号实现互动触摸13.触摸框检测报告认证。
14.质保18个月二、触摸屏技术参数：触摸框结构图附图纸外观结构*铝型材宽度≦26.8mm*铝型材厚度≦12mm*表面处理氧化黑色*拐角与装配方式为方便拆装，触摸框四角连接固定方式需采用铸造铝一体化成型直插式固定方式。
不接受内六角和其它固定方式。
方便后期维护触摸框需采用前维护方式结构。
融创方圆订做多点触控屏可以配合液晶拼接屏，DLP拼接屏，无缝拼接屏，小间距LED、互动投影圆形长条型，菱形，U型曲面，弧形，不规则创意10点16点20点30点32点超大红外真多点触摸屏可以定制长度8米9米10米15米18米20米30米40米50米60米等超大尺寸红外触摸屏定制支持Win 10/Win 8/Win 7/Win XP/ Linux/Mac OS/Android等操作系统。
和利时HT7000系列触摸屏产品参数
ARM 低功耗，400MHz 64M
128M FLASH
工业塑料结构 工业灰
274mm×193mm 261mm×180mm
1×RS232、1×RS485 1主1从
RJ45 以太网口 —
0℃~45℃ 5%~90% -10℃~60℃ 10-57Hz 57-150Hz 0.075mm 9.8 m/s2 Oct/min ≤1
CE/FCC IP65
工业三级
HT7000 组态软件
HT7A10T
HT7A10T，是一套以嵌入式低功耗 CPU 为核心（主频 400MHz）的高性能嵌入式一体化工控机。 该产品设计采用了 10.4 英寸高亮度 TFT 液晶显示屏（分辨率 640×480），四线电阻式触摸屏（分辨率 1024×1024）。
0℃~50℃ 5%~90% -10℃~60℃ 10-57Hz 57-150Hz 0.075mm 9.8 m/s2 Oct/min ≤1
CE/FCC IP65
工业三级
HT7000 组态软件
HT7E20T
HT7E20T，是一套以嵌入式低功耗 CPU 为核心（主频 400MHz）的高性能嵌入式一体化工控机。 该产品设计采用了 15 英寸高亮度 TFT 液晶显示屏（分辨率 1024×768），八线电阻式触摸屏（分辨率 1024×1024），以及具有良好的电磁屏蔽性，美观坚固的铝合金结构。
50,000 小时 电阻式 24VDC
ARM 低功耗，400MHz 64M
128M FLASH
工业塑料结构 工业灰
226.5mm×163mm 215mm×152mm
1×RS232、1×RS485 1主1从
RJ45 以太网口 —
触摸屏技术参数内容介绍
品牌
指标性能说明
机体
材质：
钢制柜体，防磁、防静电；优质冷轧板，厚度不得低于1.5MM
音箱：
米用双声道，立体声功放音响
电源：
AC 220V士10%,50Hz
接口：
2个USB,PS-2键盘接口
网络接口：
RJ45
表面处理：
杜邦金属烤漆
油漆要求：
1.使用美国杜邦品牌的汽车专用金属漆，采用汽车油漆标准工艺。
触摸次数:
不受限
触摸激活力：
无需触摸激活力
*最小触摸物 体直径：
8mm
抗暴性
使用钢化玻璃时，直径为63.5mm（质量为1.04kg）表面光滑的钢球，1
米的高度自由落下，试样不破
表面耐久性：
表面硬度等同玻璃，莫式硬度等级为7级
光学指标
透光率：
96-100%
环境指标
温度范围：
工作温度：-20°C〜70C
*5.最大分辨率：19"为1280*1024
触摸屏
*功能指标
IRTOUCH EOMI光学触摸屏
触摸区域：
19"
玻璃：
防反射AR3mm
分辨率（插值）
4096*4096
线性误差：
（+/-）1mm
响应速度:
8ms
多点触摸：
支持多点触摸、支持手势触摸操作如旋转放大缩小
框架材质：
不锈钢
机械性能
输入方法：
用手指、带手套的手或其他不透光的触摸感应介质激活
网络还原功能集成在主板上（集成在主板上的芯片，不另加还原卡），所支持系统 包含windows XP、Vista、2000具有分区网络传输、分区隐藏功能、一键恢复功能、USB启动系统功能、支持两个以上主分区的切换功能。
触摸屏技术参数内容介绍
触摸屏技术参数内容介绍首先，触摸方式是指触摸屏的感应方式，主要分为电阻式触摸屏、电容式触摸屏和电磁式触摸屏三种。
电阻式触摸屏是最常见的触摸屏技术，它通过两层导电板之间产生的电流变化来实现触摸功能。
这种触摸屏对触摸物体要求较高，可以使用手指、笔等物体进行触摸操作，支持多点触控。
电容式触摸屏是近年来最流行的触摸屏技术，它通过玻璃表面涂布的一层透明导电膜和玻璃下方的传感电极层来感应触摸。
电容式触摸屏对触摸物体的要求较低，可以使用手指或者带有电容物质的触控笔等物体进行触摸操作，支持多点触控。
电磁式触摸屏是一种使用电磁感应原理的触摸屏技术。
它需要底部的触摸板上放置一个带有电磁感应器的触摸笔，通过感应触摸笔的位置来实现触摸操作。
这种触摸屏对触摸物体的要求较高，只能使用带有电磁感应器的触控笔进行触摸操作。
其次，触摸精度是指触摸屏能够准确感应到触摸位置的能力。
触摸精度一般以像素为单位来表示，通常有1/2、1/4、1/8等不同的等级。
触摸屏的触摸精度越高，用户触摸的位置就越准确。
触摸分辨率是指触摸屏能够感应到的触摸点密度，即屏幕上的每个单元区域内可以感应到的触摸点的数量。
触摸分辨率决定了触摸屏的绘制能力以及对多点触控的支持能力。
触摸个数是指触摸屏可以同时感应到的触摸点的数量。
触摸屏支持的触摸个数能够影响到用户的操作体验，如同时进行多点触控操作时会得到更流畅的操作效果。
触摸屏材质是指触摸屏所使用的材料。
常见的触摸屏材质有玻璃、塑料等。
玻璃材质的触摸屏具有较高的硬度和耐磨性，可以实现较高的触控精度和清晰度，适合在高端设备中使用。
塑料材质的触摸屏相对较为柔软轻薄，适合在便携设备和大尺寸屏幕中使用。
总结起来，触摸屏技术参数包括触摸方式、触摸精度、触摸分辨率、触摸个数以及触摸屏材质等。
不同的触摸屏技术参数会影响触摸屏的使用体验和适用场景。
用户在选择触摸屏设备时可根据实际需求和预算进行选择。
威纶通触摸屏系统参数
软件更新
为获得更好的使用体验和功能扩展，用户可 定期检查并更新软件版本。
05
威纶通触摸屏系统案例展示
应用案例一：工业控制领域
总结词
工业控制领域是威纶通触摸屏系统应用的重要领域之一，通 过该系统可以实现对生产线的实时监控、数据采集和设域，威纶通触摸屏系统广泛应用于自动化生产 线、智能制造等领域。通过与PLC、变频器等工业控制设备 配合使用，可以实现人机交互、数据采集、设备控制等功能 ，提高生产效率和质量。
应用案例三：交通管理领域
总结词
交通管理领域是威纶通触摸屏系统应用的又一重要领域，通过该系统可以实现对交通信号灯、监控摄像头等设备 的集中管理和控制，提高交通运行效率和安全性。
详细描述
在交通管理领域，威纶通触摸屏系统可以作为交通指挥中心的控制界面，集中管理交通信号灯、监控摄像头、违 章抓拍等设备。通过触摸屏操作，可以实现实时监控、远程控制、数据分析等功能，提高交通运行效率和安全性。
威纶通触摸屏系统在生产过程中经过 严格的质量控制，确保每个环节的品 质和性能，为用户提供可靠的产品。
高效性
1 2 3
高效的人机交互
威纶通触摸屏系统采用直观、易用的界面设计， 提供高效的人机交互方式，使用户能够快速完成 操作和控制任务。
强大的数据处理能力
威纶通触摸屏系统具备强大的数据处理能力，能 够快速处理各种复杂的数据和指令，提高系统的 整体运行效率。
威纶通触摸屏系统参数
• 威纶通触摸屏系统概述 • 威纶通触摸屏系统参数详解 • 威纶通触摸屏系统性能优势 • 威纶通触摸屏系统操作说明 • 威纶通触摸屏系统案例展示
01
威纶通触摸屏系统概述
产品简介
01
威纶通触摸屏系统是一款功能强 大的工业控制设备，采用先进的 触摸技术，为用户提供直观、高 效的人机交互体验。
触摸屏参数
应用于多媒体互动教学、广告展示、商业军队、政府、医疗、房地产等行业，深受广大客户的欢迎。
高质量、高稳定的产品是我们的一贯理念，公司产品的销售网络已遍及国内多个省市，并远销亚洲、欧美等国家，受到国内外客户的一致好评。
融通公司是专业从事研发、生产和销售触控交互类产品的高科技企业，专注于各种尺寸触摸屏，多点触控，互动教学软件的研发，主要以生产单点，多点触摸屏，多点触控PC一体机，广告触摸查询机，互动触摸桌及相关触摸类产品为主。
主要应用于多媒体互动教学、广告展示、商业军队、政府、医疗、房地产等行业，深受广大客户的欢迎。
，核心自主研发技术一直领先于市场，致力于提高服务能力，已经建成全国响应的以客户为导向的服务体系，充分发挥品牌、技术、市场优势，引领行业发展方向。
产品特性：1 稳定性好，灵敏度高，透光率大于92%2 全钢化玻璃，超亮，超白，超平，真实展现液晶色彩，防爆，防眩晕3 使用寿命长，免驱动，免维护，免校准4 无源触摸，无需特制触摸媒介体，手指即点即用5 反应速度快，是红外触屏反应速度的3倍，触摸手写无延时，无笔迹拖延滞后现象6 支持多点触摸无盲区，触控精度高，绘制曲线细腻圆滑7 兼容多种操作系统，在windowsXP vista windows7等系统下智能切换8 环境适应能力强，尺寸从15寸～250寸都能支持9具有多屏互动功能，一台电脑最多可以连接4台触摸屏杭州微展科技有限公司，咨询电话0571-********/89938861，专业经销代理工业液晶屏,液晶面板,奇美液晶屏,元太液晶屏,友达液晶屏。
型号齐全，价格优惠，欢迎您来电交流沟通工业液晶屏,液晶面板,奇美液晶屏,元太液晶屏,友达液晶屏。
奇美液晶屏奇美液晶屏由台湾奇美电子出品，奇美电子于1998 年由奇美实业投资创立，2002年8月成为台湾股票上市公司，现有台湾地区同仁17,000人，全球同仁29,000人(2007年10月)，产品以液晶电视用面板、显示器与笔记本电脑用面板为主，供应全球信息及家电大厂，为世界TFT-LCD(薄膜晶体管液晶显示器)领先厂商。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
智能交互系统参数
液晶面板
对角线尺寸65"
面板品牌SAMSUNG、LG、AU （原装进口A 规)
类型TFT-LCD S-PVA
分辨率1920 × 1080 (FHD)
点距（H×V） 0.744 × 0.744mm
亮度(典型值) 360cd/m2
对比度(典型值) 5000:1
动态对比度10000:1
可视角度(水平/垂直) 178°/178°
响应时间(灰阶) 8ms
可视区域(mm) 1440.6 × 814.6 mm
色素1670万色24Bit
色域(NTSC) 72%
背光WLED
显示比例16：9
响应时间>8ms
寿命>100000H
红外触摸特性
物体感应数（IR） 10点触控（前维护，可自由拆卸）
红外感应线数（W×D） 32767 × 32767
支持系统支持双系统触控（windwos 8 、Android 4.2）
点位精度2mm
接口定义USB 2.0(Full speed)
触摸力度零压力触摸
感应次数寿命600万次
响应时间>8ms
环境温度工作温度：0°C - 60°C ，保存温度：-25°C-70°C
环境湿度工作湿度：10% to 90% RH，保存湿度：10% to 90% RH
供电方式全双工USB 供电DC +5V 最大500mA
双核引擎性能
操作系统支持windows 2000/2003，XP/Vista，Windows 7 ，Windows 8(标配）CPU Intel® Core™ i3 双核(2.5GHz) ，支持睿频加速≥3.1GHz
硬盘(HDD) 500GB
内存(DDR3) 1333MHz/4GB
网卡10M/100M 网络
USB 接口USB × 5（前面板3个，后面板2个）
数据输入接口RJ45× 1, WIFI × 2 (3G 可扩展）
Mic 输入立体声3.5mm ×1
Audio 输出立体声3.5mm ×1
视频输出接口VGA ×1, HDMI ×1
主机结构OPS 模块（可自由拔插）
功耗55W
常规功能
播放内容(照片、视频、音乐、软件、PDF、Flash）、支持网页、文本文件、网络系统信息、
素材及资源管理、广域网远程控制；
电视常规连通性接口
操作系统Android 4.2(标配）
CPU Mstar CORTEX™ A7 四核(1.5GHz)
存储器(Flash) 4GB（支持64GB SD Car）
内存(DDR3) 1GB
网络Realtek（10M/100M），Wi-Fi（802.11）
音视频I/O RF ×1, AV×3 , YPbPr ×1, VGA+A ×1, HDMI ×2，光纤/同轴×1
TV 电视节目预存频道数≤100个, 支持PLA/NTSC/SECAM 制式
控制I/O RS-232 ×1
数据I/O SUB3.0 ×1，SUB2.0 ×3（前面板×1）
遥控传感器IR×1
功耗10W
主板结构OPS 刀卡（可自由拔插）
常规功能
播放本地、网络内容(照片、视频、音乐、软件、PDF、Flash）、支持网页、文本文件、网络系统信息、素材及资源管理、广域网远程控制；
电源特性
开关电源AC100-240V~(+/-10%),50/60Hz
电源功耗(峰值) 300W
电源功耗(典型值) 220W
电源待机功耗1W
电源接口欧规220V 两相三线制（可自由拔插）
机械规格参数
VESA 壁挂孔尺寸600 × 400 mm
边框颜色黑色（七彩色可预定）
尺寸(不带底座) 1550.6 × 954.6 × 82mm
尺寸(带底座) N
机器厚度82mm
重量(净重/包装) 70KG/80KG
边框宽度(mm) 22mm
保护玻璃4mm 钢化玻璃/8级抗震
安装形式支架壁挂机柜吊挂
散热方式温控风扇散热
环境
温度-30℃~80℃
湿度10%~90%
海拔高度6000米以下
存贮温度20℃～60℃
特性
扬声器10W x 2(内置)
支持输入方式手写笔写键盘
特殊功能
红外感应触摸(内部连接)、背光灯实时监控、亮度传感器、温度传感器、内置散热风扇、RS232CMDC 画中画功能(PIP/PBP)、数字环路输出
附件
用户手册说明书，保修卡，合格证，应用程序CD
缆线网线（RS232控制线），电源线
其它（选配件）遥控器，支架，底座__。
