丙烯酸聚氨酯瓷漆
丙烯酸聚氨酯面漆特点 使用丙烯酸聚氨酯面漆注意事项

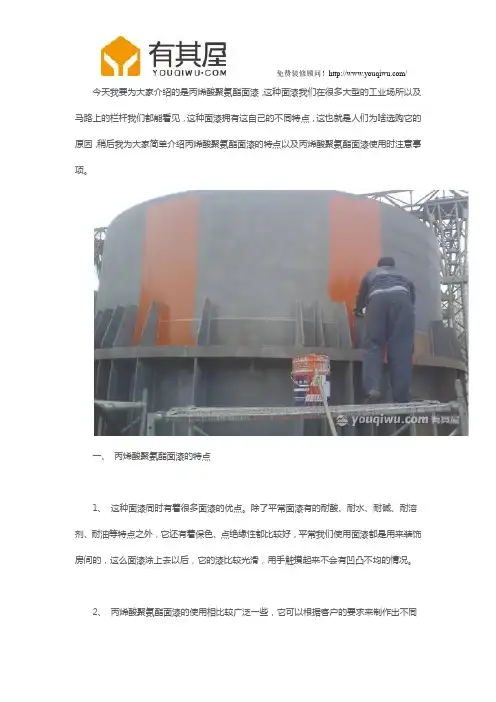

今天我要为大家介绍的是丙烯酸聚氨酯面漆，这种面漆我们在很多大型的工业场所以及马路上的栏杆我们都能看见，这种面漆拥有这自己的不同特点，这也就是人们为啥选购它的原因，稍后我为大家简单介绍丙烯酸聚氨酯面漆的特点以及丙烯酸聚氨酯面漆使用时注意事项。
一、丙烯酸聚氨酯面漆的特点1、这种面漆同时有着很多面漆的优点。
除了平常面漆有的耐酸、耐水、耐碱、耐溶剂、耐油等特点之外，它还有着保色、点绝缘性都比较好，平常我们使用面漆都是用来装饰房间的，这么面漆涂上去以后，它的漆比较光滑，用手触摸起来不会有凹凸不均的情况。
2、丙烯酸聚氨酯面漆的使用相比较广泛一些，它可以根据客户的要求来制作出不同效果的面漆，并且看上去非常的舒服，一点也不假，像一般家庭使用的效果它都可以做到。
3、说到丙烯酸聚氨酯面漆的特点不得不提的就是它的耐候性，由于它一般都用在马路栏杆、桥架等钢化结构上，所以在耐候性上面它有着很大的优点，并且他的耐热也是非常的好。
在说到装饰上面，丙烯酸聚氨酯面漆的色泽比较精致。
它有着很多面漆的优点同时又有着别的面漆没有的优点，这或许就是它不论在那方面都这么受欢迎的原因吧。
二、使用丙烯酸聚氨酯面漆注意事项1、使用丙烯酸聚氨酯面漆注意事项一：我们在施工时要千万注意安全，油漆都有着一定的毒性，对我们呼吸有着很大坏处，在使用时我们一定要注意通风方面以及防护措施，油漆都有着一定腐蚀性，一定要防止施工时油漆掉在皮肤上。
2、使用丙烯酸聚氨酯面漆注意事项二：基层处理要按照要求来施工，以保证面漆涂刷的成功，使用时要注意灰尘掉落，方式掉入桶中污染面漆，如若已经刷到墙上我们可以用温水轻轻擦拭，若污染较大就得重新涂刷了。
为了施工效率一定要注意这个。
3、使用丙烯酸聚氨酯面漆注意事项三：有些人在干活时喜欢掉只烟边干边抽，但是在涂刷丙烯酸聚氨酯面漆时千万不要抽烟等，因为这种油漆都属于易燃品，在施工范围内不可以有明火，否则可能发生火灾隐患，造成不必要的危险。
丙烯酸聚氨酯面漆施工方案

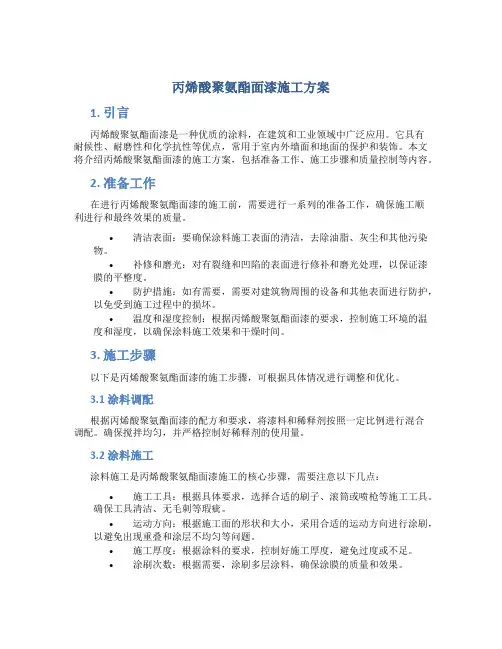

丙烯酸聚氨酯面漆施工方案1. 引言丙烯酸聚氨酯面漆是一种优质的涂料，在建筑和工业领域中广泛应用。
它具有耐候性、耐磨性和化学抗性等优点，常用于室内外墙面和地面的保护和装饰。
本文将介绍丙烯酸聚氨酯面漆的施工方案，包括准备工作、施工步骤和质量控制等内容。
2. 准备工作在进行丙烯酸聚氨酯面漆的施工前，需要进行一系列的准备工作，确保施工顺利进行和最终效果的质量。
•清洁表面：要确保涂料施工表面的清洁，去除油脂、灰尘和其他污染物。
•补修和磨光：对有裂缝和凹陷的表面进行修补和磨光处理，以保证漆膜的平整度。
•防护措施：如有需要，需要对建筑物周围的设备和其他表面进行防护，以免受到施工过程中的损坏。
•温度和湿度控制：根据丙烯酸聚氨酯面漆的要求，控制施工环境的温度和湿度，以确保涂料施工效果和干燥时间。
3. 施工步骤以下是丙烯酸聚氨酯面漆的施工步骤，可根据具体情况进行调整和优化。
3.1 涂料调配根据丙烯酸聚氨酯面漆的配方和要求，将漆料和稀释剂按照一定比例进行混合调配。
确保搅拌均匀，并严格控制好稀释剂的使用量。
3.2 涂料施工涂料施工是丙烯酸聚氨酯面漆施工的核心步骤，需要注意以下几点：•施工工具：根据具体要求，选择合适的刷子、滚筒或喷枪等施工工具。
确保工具清洁、无毛刺等瑕疵。
•运动方向：根据施工面的形状和大小，采用合适的运动方向进行涂刷，以避免出现重叠和涂层不均匀等问题。
•施工厚度：根据涂料的要求，控制好施工厚度，避免过度或不足。
•涂刷次数：根据需要，涂刷多层涂料，确保涂膜的质量和效果。
3.3 干燥和固化涂料施工完成后，需要进行干燥和固化，以确保涂膜的性能和耐久性。
•温度控制：根据丙烯酸聚氨酯面漆的要求，控制施工环境的温度，加快涂膜的干燥速度。
•通风保护：为了确保涂膜的质量，要保证空气流通和排气，避免施工环境中有害气体的滞留。
•固化时间：根据涂料的要求，在涂刷完成后，保持施工环境的稳定，等待涂膜的固化和硬化。
4. 质量控制丙烯酸聚氨酯面漆施工过程中的质量控制对于最终效果的质量至关重要。
各色丙烯酸聚氨酯磁漆
修订日期2013.4 第 1 页 共 2 页KQ0402各色丙烯酸聚氨酯磁漆（双组份）1、产品概述1.1 组 成本品系双组份涂料。
甲组份为聚氨酯固化剂，乙组份由羟基树脂、颜料、助剂、溶剂配制而成。
1.2 特 性具有快干,硬度高,优异的机械性能、耐水性、保光保色性及耐候性，是一种高耐候性的品种。
1.3 用 途可作为风蚀环境下对耐光、耐候性要求高的钢结构表面、汽车、机床涂装，也适用于钢铁桥梁、船舶、塔吊、集装箱等大型钢结构的保护涂装。
2、技术要求3、附录3.1 配套底漆：环氧、丙烯酸、硝基或过氯乙烯底漆等品种。
3.2 配比：甲组份︰乙组份=1︰5（质量比）。
实际使用配比以包装桶标识上的规定比例为准。
修订日期2013.4 第 2 页 共 2 页3.3 理论涂刷面积：8 m 2/ kg （按干膜25μm 计算）。
每公斤实际涂装面积会因施工方法，尤其是被涂装物品表面的粗糙程度和吸水性能的不同、涂装现场的风力、风速的大小以及涂刷的次数增减而有很大的差别。
3.4 使用方法：甲、乙组份按比例配好后搅匀，静置10分钟后使用。
稀释用丙烯酸聚氨酯漆稀释剂。
适用期：甲、乙组份混合后6 h （25℃）施工粘度：喷涂16-20s （涂—4粘度计25℃），刷涂30-40s （涂—4粘度计25℃）3.5 涂装间隔时间：湿碰湿20min ，自干6h 或烘干（60℃）1h 。
空气涂装：PQ-1型喷枪，0.3～0.35兆帕；PQ-2型喷枪，0.4～0.5兆帕。
无空气涂装：推荐进气压力0.4～0.6兆帕。
3.6 在遵守贮运规定条件下，自生产之日起，有效贮存期为半年。
超过贮存期，经全项目检验合格，则仍可使用。
4、安全与防护● 本品为易燃有毒的危险化学品，应存放在远离火源、热源及儿童接触不到的地方。
● 发生火灾时，可使用的灭火剂有泡沫、二氧化碳、干粉及河沙等。
●施工前应穿戴好合适的防护用品（如：防毒口罩、眼罩、手套和工作服等）。
●施工现场应采取通风、防火、防静电、防中毒等安全措施。
丙烯酸聚氨酯面漆优势有哪些
近期很多人反映说防腐面漆并不怎么好，说装饰上不美观，没有光泽，并且容易脱落等一系列的问题。
这只能说是没有选择适合你的防腐产品。
丙烯酸聚氨酯面漆，不仅防腐蚀能力强，并且粘着力也是非常好，装饰性佳，光泽高，应用范围广，所具有的都是一些非常独特的优势特点。
下面就通过本文来了解一下这种丙烯酸聚氨酯面漆吧。
（丙烯酸聚氨酯面漆-图例）【丙烯酸聚氨酯面漆】丙烯酸聚氨酯面漆也叫丙烯酸聚氨酯磁漆，具有非常好的室外耐候性，抗紫外线，耐溶剂性。
丙烯酸聚氨酯面漆光泽高，装饰性佳，在工程项目领域中具有非常广泛的应用。
【丙烯酸聚氨酯面漆优势特点】在聚氨酯涂料甚至所有的涂料品种中，丙烯酸聚氨酯面漆具有很好的性能，因而占有很大的比例。
也是近年来发展起来的一类新型涂料，由于在其大分子结构中同时含有氨基甲酸酯链段及现丙烯酸的碳-碳长链段,因而结合了这两类涂料各自的优点，下面就由蓝天塑胶的技术人员为大家介绍一下：1.耐化学药品性丙烯酸聚氨酯面漆有着良好的化学品性、原油、汽油和一般溶剂的耐受性能，但是不如聚酯聚氨酯面漆耐化学品性好。
2.漆膜硬度丙烯酸聚氨酯面漆的硬度不如环氧面漆好，因此在船舶的甲板或者走道等地方可以使用环氧面漆。
3.耐久性丙烯酸聚氨酯面漆耐久性能相当好，特别是耐黄变性，干燥环境下，可以耐受的高温达120℃，但是会有些许老化黄变。
如果需要长期保持良好的色泽，设备和管道等的操作温度建议不超过80℃。
涂覆过厚，会导致起泡或很差的成膜状态，并影响其性能。
在固化的早期，丙烯酸面漆相当柔性，并呈热塑性。
因此，在对新喷涂的面漆来说，附着力检查时会相对较差。
在后续的几周内，附着力会有所提高。
这主要是因为产品在低温下或者涂覆过厚造成的，或者也有可能是底漆涂覆过厚，有溶剂停留并与异氰酸酯产生了反应，比如说某些含丁醇溶剂的环氧底漆。
4.耐温性丙烯酸聚氨酯漆在对于高湿度和高温环境下，失光较快。
低温和高湿度环境以及在刚刚施工完毕后表面就有凝露，或者是雨水等，会导致面漆变色、失光，漆膜产生起泡等问题。
丙烯酸聚氨酯漆的优点
官网：
丙烯酸聚氨酯漆的优点
丙烯酸聚氨酯漆是工业防腐中常用的面漆防护涂料，与其它种类
的油漆相比各方面的性能略胜一筹，应有范围更为广泛，今天就为大家讲述它的与众不同之处以及受青睐的原因。
1、施工方便。
无论采用有气喷涂、无气喷涂、刷涂、辊涂的施工方法均可达到理想的效果，这也是客户比较青睐的原因。
2、底材的适应非常强。
官网： 对碳钢、铸铁、各类钢结构，ABS、PVC塑料等各种基材均有很好的附着力，因此，是工业防腐中比较常见的一种防护涂料。
3、应用范围广泛。
该漆的使用范围非常广，小到机械零件，大到桥梁设施都可以涂装。
比如：阀门、管道、工程机械、钢结构厂房、桥梁结构、港口码头等等。
4、耐候性能优异。
丙烯酸聚氨脂漆对不同的环境都有很好的承受能力，涂料在经过光照、冷热、风雨、细菌等造成的综合破坏，漆膜依据完好无损。
5、装饰效果好。
漆膜色彩丰富，且漆膜光泽度较高，色泽饱满，涂层流平性好，漆膜光滑平整，常见的主流颜色均可调制。
丙烯酸漆除了上述讲到的性能优势之外，漆膜还具有较好的耐酸、水、油、热等物理性能、良好的耐冲击性与耐化学品性能等等。
官网：
小编说了那么多了，以上是强邦给您的专业解答，如有其它疑问请咨询我们专业客服，我们客服会给您更详细的解答，同时也期待着与您的合作哦~
郑州强邦涂料是集科研,开发,产品制造,销售和售后服务与一体的高新技术型油漆生产企业。
郑州强邦致力于城市工业化进展的基础建设，扶持我们的客户做强做大。
我们的责任：做贴心品牌，以品质致胜，铸就中原企业！我们的使命：节能环保减耗，为中国工业化建设增彩！欢迎您的致电或者点击官网了解更多。
聚氨酯丙烯酸酯生产中需要注意的问题
聚氨酯丙烯酸酯生产中需要注意的问题1、聚氨酯防腐面漆的流挂聚氨酯防腐面漆的流挂一般发生在施工件的垂直面，湿膜在重力作用下向下流动，形成局部或整体的上薄下厚涂层，严重的有不均一的条纹和流痕出现。
原因：①聚氨酯高光油漆本身品质：作为防腐面漆一般都会有厚涂性设计要求，如果涂料本身的抗流性能太差，那么流挂不可避免；②丙烯酸聚氨酯的施工：施工过程中喷涂过厚，或喷涂距离太近；不必要的大量使用聚氨酯稀释剂，导致喷涂黏度偏低。
防治：①面漆本身因素造成，那么就要求丙烯酸聚氨酯涂料生产厂家在配方中选用更加合理有效的防流挂助剂，少用或者不用大密度填料，及时调整稀释剂的挥发速率，根据气候、气温及施工现场的情况配相应的稀释剂。
②施工原因造成的流挂，多次薄喷（干膜厚度一次在20-30μm），控制枪距（不小于30cm）和喷涂压力，争取做到枪距均匀一致；控制正确的丙烯酸聚氨酯磁漆施工黏度。
2．脂肪族聚氨酯磁漆的颗粒漆膜上的凸起物，呈颗粒状分布在整个局部表面。
原因：喷涂聚氨酯面漆的施工环境不清洁，尘埃落于漆面或调好的油漆之中；喷枪没有清理干净；喷漆间内温度过高或丙烯酸聚氨酯稀释剂挥发太快，产生干喷现象；空气流通设计不合理，导致干漆雾落在未干漆面上；聚氨酯涂料黏度过高，导致雾化不良，涂料雾滴过大。
防治：调漆房内定期除尘，涂料桶要盖好盖子；喷漆间内除尘彻底；工件打磨后先吹干净再用不掉纤维的拭尘布擦拭工件表面；喷完油漆使用配套稀料清洗喷枪；使用适合环境温度的稀释剂；调整涂料黏度至合理喷涂黏度。
3．脂肪族聚氨酯面漆缩孔湿膜在流平过程中回缩后成了圆形凹坑，有的露出底材，有些在凹坑中间发现颗粒，常称“鱼眼”。
原因：涂料中混入了油污、蜡或不相容物质；或中涂漆表面处理不洁净，沾到油污、蜡、水、机加工液等物质；喷涂间空气质量太差，有漂浮颗粒落到漆膜表面。
防治：调丙烯酸聚氨酯面漆过程中使用干净的调漆工具；聚氨酯中涂漆打磨完毕后不用脏布带油污的擦布接触中涂面；确保喷漆间清洁，空气中无灰尘、油雾和漆雾等漂浮物。
丙烯酸聚氨酯涂料
丙烯酸聚氨酯防腐涂料（双组份）组成 由含羟基的丙烯酸树脂为基料，加入颜填料、有机溶剂和耐黄变脂肪族多异氰酸酯为固化剂组成的双组份漆，分甲、乙双组份包装。
主要特性 具有卓越的耐天候老化，耐盐雾性，优异的耐酸、碱、盐类腐蚀性，耐化工大气、耐水、耐油、耐温等性能，良好的耐冲击性、耐磨性和柔韧性。
用途 适用于大型车辆、火车车厢、港口机械、机床、仪器仪表等高级产品或重要工程的钢结构作高性能面漆使用，也可用于航空机场、高层建筑、混凝土、钢结构烟囱、输电杆的标志和防护。
性能指标表面处理及底材温度：前道漆膜必须干燥，清除前道漆膜上的油污、灰尘等所有污物，漆膜上无酸碱或水分凝结，对固化已久的聚氨酯漆，须用砂纸打毛后才能涂装面漆，底材温度须高于露点以上3℃。
涂装方式 刷涂、滚涂、喷涂均可干膜厚度 30—40微米/道配 比 甲组份漆与乙组份固化剂的配比为17.5：3.5（重量比） 稀释剂及稀释比 丙烯酸聚氨酯稀料，5—15%。
干燥时间 23±2℃：不大于 表干4小时，实干24小时 涂装间隔 23±2℃：最短4小时，最长48小时注意事项：用前先将甲组份搅拌均匀，然后将乙组份倒入甲组份内，或按要求的配比调配，用多少配多少，搅拌均匀后方可涂装，并在配制后的6小时内用完；施工所用的工具必须干燥清洁；被涂物表面必须干净，无水分、无酸碱；配漆及涂装过程中严禁与水、酸、碱、醇等接触。
乙组份极易与水、醇等物发生反应，配漆后余下的乙组份必须盖严，以免胶结造成损失；施工及干燥固化期间相对湿度不得大于85%，否则将会引起漆膜严重起泡；气温低于0℃因固化反应停止，不宜施工；本产品涂装后须固化7天后才能交付使用。
郑州市万全工贸有限公司新型带锈除锈防腐装饰油漆厂序号 项 目指 标检验方法 1 容器中状态（组分甲、乙）无硬块、搅拌后呈均匀状态GB/T3186—89 2 不挥发物含量，%≥55 GB/T6740—89 3 漆膜颜色及外观 符合色差范围，漆膜平整光滑 GB/T9761—89 4 干燥时间，h表干 ≤4 GB/T1728—89 实干 ≤24 5 细度，μm≤20 GB/T6753.1—896 遮盖力， g/m 2黑 ≤40 GB/T1726—89 红色、黄色≤160 白≤120 7 附着力（划格试验），级 ≤1 GB/T9286—89 8 耐弯曲性， mm ≤3 GB/T6742—89 9 硬度≥0.65 GB/T1730—93 10 镜面光泽（60。
丙烯酸漆和聚氨酯漆的区别在于
丙烯酸漆和聚氨酯漆的区别在于：
丙烯酸漆和聚氨酯漆是经常用到的中端油漆品种，这两种油漆的有区别，主要体现在油漆的①耐候性能、②机械性能；对于用户来讲，两种油漆在使用范围、涂装成本方面有较大的差别。
目前应用最广泛的重庆丙烯酸聚氨酯漆，结合了两种油漆的优点，是一种综合性能优异，室内外均可使用的机械、设备、钢构涂装领域的防腐、装饰性面漆品种。
（一）、基本区别：
（二）、涂装成本的比较：
①单组份丙烯酸漆——涂装配套为丙烯酸底漆+丙烯酸面漆，两底两面，涂膜厚度约100μm的情况下，涂装材料成本约为14-15元/平米。
双组份室内聚氨酯漆，涂层配套为环氧底漆+聚氨酯面漆，一底两面或两底两面吗，涂膜厚度约为100-120μm的情况下，涂装材料成本约为12-14元/平米。
②双组份丙烯酸聚氨酯漆——涂层配套为环氧底漆+丙烯酸聚氨酯面漆，两底两面，涂膜厚度约为120μm的情况下，涂层材料成本约为17-20元/平米。
脂肪族聚氨酯重防腐面漆使用说明
脂肪族聚氨酯重防腐面漆使用说明脂肪族聚氨酯重防腐面漆使用说明
丙烯酸聚氨酯油漆是一种双组份建筑涂料，工程施工非常简单，不用加上环氧固化剂，沒有疑胶时间限制，偏稀的挥发性有机物干燥，适用室内室外自然环境，并有着优良的装饰艺术。
关键用来机械设备、机器设备、仪器设备、管路等外表喷涂，具备优良的光滑度、出色的耐侯性和外型装饰艺术。
脂肪族聚氨酯重防腐面漆使用说明
丙烯酸涂料防尘、耐磨、耐压、隔水，可做哑光、亮光、半哑和防滑效果，造价低廉，易于清洁、维护方便，色彩丰富，表面效果极其美观。
随着国民经济的发展和科学技术的进步，涂料将在更多方面提供和发挥各种更新的特种功能。
丙烯酸漆的涂料涂层达到规定厚度,需要经常温干燥2天以后才能使用。
丙烯酸树脂是丙烯酸单体和其他单体共聚而成，耐候性优良，玻璃化温度在30-45°左右，单组份自干，属于热熔、热溶型树脂。
丙烯酸聚氨酯是双组份和固化剂一起使用才能干燥硬度好，抗紫外线，性能比丙烯酸树脂要的多
丙烯酸聚氨酯漆目前有三种：
一种是高耐候低光泽产品，该品习惯上称为丙烯酸聚氨酯面漆，用于油罐、桥梁防腐面漆;采用纯丙烯酸改性的聚氨酯为主要成膜物质。
一种是中等耐候高光泽产品，该品习惯上称为丙烯酸聚氨酯磁漆，用于工程机械面漆;采用苯乙烯丙烯酸改性聚氨酯为主要成膜物质。
一种是高耐候高光泽产品，用于高铁、动车等面漆，是高品质油漆，采用脂环族丙烯酸改性聚氨酯为主要成膜物质。
颜料的选用上，也体现出不同的档次和适用性。
丙烯酸聚氨酯漆的牌号
丙烯酸聚氨酯漆的牌号
1. 丙烯酸聚氨酯漆XX牌号：
这个牌号的丙烯酸聚氨酯漆通常具有良好的耐候性和耐化学品性能，适用于室内外金属、混凝土和木材的涂装。
它们的特点是耐磨损、耐腐蚀和耐高温。
2. 丙烯酸聚氨酯漆YY牌号：
这个牌号的丙烯酸聚氨酯漆常用于汽车、船舶和工业设备等领域。
它们具有良好的附着力、抗刮擦性和耐化学品性能，能够提供出色的外观效果和保护性能。
3. 丙烯酸聚氨酯漆ZZ牌号：
这个牌号的丙烯酸聚氨酯漆适用于家具、地板和装饰等室内涂装。
它们通常具有优异的耐磨损性、耐污染性和耐划伤性，能够提供持久的保护和美观效果。
除了以上提到的牌号，还有其他一些丙烯酸聚氨酯漆的牌号在
市场上可供选择。
每个牌号的具体性能和适用领域可能有所不同，因此在选择时应根据具体需求和使用环境进行评估和比较。
建议咨询专业涂料供应商或根据项目要求进行选择。
丙烯酸聚氨酯磁漆
包装规格 基本参数
复涂间隔
B04-10 丙烯酸聚氨酯磁漆
双组份包装。漆料：由丙烯酸树脂、流动控制树脂、颜料和助剂等组成。 另一组份：脂肪族异氰酸脂固化剂。 良好的光泽、附着力、硬度、丰满度、耐候性能和保色保光性，装饰性优良。 用于各种交通车辆、轻工机械设备或重要工程的钢铁结构表面的高级保护装饰面漆。
30min
建议涂装道数 涂装二道（wet by wet）
配套用漆
H53-86 铁红高防腐防锈底漆 H53-89 环氧云铁中间层漆 BZ04-70 丙烯酸聚氨酯中间漆
表面处理
涂漆基面要牢固洁净，无油污、灰尘等所有污物。涂装基面无酸、碱或水分凝结。 对固化已久的聚氨酯面漆，应用砂纸打毛后，方能涂装后道面漆。
滚涂/刷涂：稀 释 剂：XB-10 稀释剂 稀 释 率：0～3%（以油漆重量计）
储存运输 存放于阴凉、干燥、通风处，漆料一年，固化剂六个月。
注意事项
1、施工前先阅读使用说明。 2、用前将漆料与固化剂按要求配比调好，用多少配多少，搅拌均匀后使用，8 小时
内用完。 3、施工过程保持干燥清洁，严禁与水、酸、醇、碱等接触。 4、配漆后固化剂包装桶必须盖严，以免胶凝。 5、施工及干燥期间，相对湿度不得大于 85%，本产品涂装后须 7 天后才能交付使用。
2
≤110g/㎡
耐 碱 性，25℃，10%氢氧化钠， 72h 不起泡、不脱落、不变色
耐 水 性，25℃，30d
不起泡、不脱落、不变色
耐 油 性，25℃，10 号变压器油，48h 不起泡、不脱落
耐 候 性，人工加速老化 800h
1级
漆：20kg/桶 B-75N 固化剂：2kg/桶
漆料密度 理论用量 配比 适用期
丙烯酸漆和聚氨酯漆的区别
丙烯酸漆和聚氨酯漆的区别公司所在地：北京通州区品??牌：紫禁城电话:0,北京紫禁城漆业有限公司联系人：刘倩-zai（联系时，请一定说明是从谷瀑环保网看到的）传真：0地址：北京市通州区区潞城镇侉子店村东丙烯酸漆，聚氨酯漆，丙烯酸聚氨酯漆这几种漆的区别：油漆行业的众多专业术语，对于非业内人士来讲，能叫的上来已经不容易了，大部分人不知道怎么分别这几种油漆，也不清楚自己要的丙烯酸漆还是聚氨酯漆。
下面就丙烯酸漆，聚氨酯漆，丙烯酸聚氨酯漆分别作以下简单介绍。
一、单组份丙烯酸漆单组份丙烯酸漆又叫868丙烯酸漆。
种类：丙烯酸工程面漆、丙烯酸工程底漆、丙烯酸金属漆（闪金、闪银）、丙烯酸实色漆、丙烯酸马路漆、丙烯酸烘干桔形漆。
优缺点：这类油漆施工方便，不需要配套固化剂使用，具有快干的特点，十分钟就可表干。
缺点是耐溶剂性差，不如双组份油漆。
二、双组份丙烯酸漆，也就是丙烯酸聚氨酯漆双组份丙烯酸漆又称为户外聚氨酯漆、828丙烯酸漆等。
特性：有较高的光泽和硬度以及良好的耐候性。
?漆膜光亮、丰满、具有优良的机械性能，三防性能可与多种底漆及中涂漆配套。
缺点是耐水性不如环氧漆好。
耐碱性也比不上环氧漆。
三、聚氨酯漆。
聚氨酯漆也是一种双组份的油漆，除了在耐候性能上和丙烯酸聚氨酯漆有所差别外，漆膜的物理性能，三防性能和丙烯酸聚氨酯漆相差不多。
缺点：户外使用，容易黄变。
北京油漆厂家-北京紫禁城漆业主打以下工业漆产品：1、可喷砂处理至级的钢结构表面（户外使用）：无机富锌底漆+环氧云铁漆+丙烯酸漆/氟碳漆环氧富锌底漆+环氧云铁中间漆+丙烯酸聚氨酯漆/脂肪族聚氨酯漆/氟碳漆2、手工除锈、动力除锈的钢结构表面：环氧铁红底漆+云铁中间漆+双组份耐候丙烯酸漆/ 自洁氟碳漆3、水上钢结构设施防腐：环氧铁红底漆+环氧云铁中间漆+氯化橡胶漆/氟碳漆3、水下钢结构设施防腐环氧富锌漆/环氧铁红底漆+环氧云铁中间漆/环氧漆4、户内钢结构油漆：环氧底漆+环氧云铁漆+聚氨酯漆/环氧面漆5、耐高温漆：有机硅耐高温底漆+面漆，6、外墙：墙面封闭底漆+外墙氟碳漆配套体系7、机械设备专用耐油面漆：过氯乙烯漆（各种实色，银色）8、化工防腐漆：高氯化聚乙烯漆（各色、金属色防腐漆，底漆，面漆，中间漆）9、工程机械快干面漆（耐候型快干面漆）：快干丙烯酸漆10、管道防腐漆：无机富锌底漆（高温防腐）环氧煤沥青漆（埋地）11、铝合金轻金属：环氧锌黄底漆，PVDF（230℃），中温氟碳漆（180℃）。
各色丙烯酸磁漆产品介绍
一、产品组成及用途：本产品以丙烯酸树脂和氨基树脂为主要原料，选用保色、保光性好的颜料、助剂制成。
适用：用于涂覆电机，电器，农机，纺织机械，矿山机械，水泵，变压器，重型机械等金属表面装饰保护，也可作标志用漆。
二、产品性能：干燥迅速，具有较高的附着力，耐紫外线、耐气侯性好，具有一定的防霉性能，该漆还具有良好的光泽和户外耐久性，良好的物理性能，化学性能和耐老化性，并且具有耐水，硬度高等特点，具有良好的保光保色性。
三、技术指标：项目指标漆膜外观平整光滑，符合标准样板干燥时间h(25±1℃) 表干≤ 2实干≤8柔韧性mm ≤ 1粘度（涂-4杯）25℃,S 50-100硬度≥0.4耐汽油性不发软、不发粘、不膨胀四、施工参数：配比：单罐装适用期：无限制稀释剂及用量：用丙烯酸涂料专用稀释剂≤5%涂装方式：刷涂，滚涂或喷涂涂装间隔：短2小时，长不限漆膜厚度：湿膜：110 μm , 干膜：40 μm理论用量：130g/㎡表面处理（或配套底漆）：被涂物表面须清洗、除油污、灰尘。
底漆可用IPN8710互穿网络、1：使用丙烯酸稀释剂调稀。
2：采用喷涂，施工时先对被涂物表面进行清理，使用时组分一与组分二按规定的比例混合后，加入专用稀释剂稀释后进行喷涂。
随配随用，要求在4小时内使用完，产品不能混入水，醇，胺类，以免起化合反应，发生变化。
调配后过滤去除粗粒和杂质后将施工粘度调至13-18S后喷涂。
粘度过高，易产生“拉丝“现象，施工时温度不易过高，否则溶剂挥发快，影响外观质量。
3：在梅雨天或潮湿气候下施工，如漆膜变白，适量加入防潮剂。
4：本产品的配套底漆为铁红环氧底漆，铁红丙烯酸底漆.五、注意事项：油漆配料及施工现场严禁一切火源存在，并保持良好通风。
油漆施工人员要佩戴防护用具，防止吸入漆雾，伤及眼睛，皮肤。
油漆溅到皮肤上应立即用肥皂水清洗，溅入眼睛，应立即用大量清水冲洗，然后找医生检查。
丙烯酸聚氨酯面漆施工方案
丙烯酸聚氨酯面漆施工方案一、背景介绍丙烯酸聚氨酯面漆是一种高性能的涂料，具有良好的附着力、耐候性和耐腐蚀性。
在建筑、船舶、桥梁等领域有着广泛的应用。
本文档旨在提供一套丙烯酸聚氨酯面漆施工方案，以确保施工过程的顺利进行，最终达到预期的效果。
二、施工准备在进行丙烯酸聚氨酯面漆的施工之前，应做好以下准备工作：1.确定施工区域：根据项目需求确定需要施工的区域。
2.清洁表面：清除施工区域表面的油污、尘土等杂质，确保表面清洁干燥。
3.检查底材：对底材进行严格检查，确保其质量合格，并修补表面裂缝和不平整区域。
4.清理施工区域：清理施工区域，确保施工过程中的安全。
三、材料和工具准备在进行丙烯酸聚氨酯面漆的施工之前，需要准备以下材料和工具：1.丙烯酸聚氨酯面漆：根据项目需求选择合适的丙烯酸聚氨酯面漆产品。
2.喷枪/滚筒刷：根据施工方式选择合适的涂料施工工具。
3.涂刷台/喷枪架：用于放置涂料和涂刷工具。
4.溶剂：用于稀释丙烯酸聚氨酯面漆，根据产品说明选择合适的溶剂。
5.防护用品：包括手套、口罩、护目镜等，以确保施工人员安全。
四、施工步骤1.稀释面漆：根据产品说明，将丙烯酸聚氨酯面漆稀释至合适的浓度，以确保施工效果。
2.涂刷底漆：使用滚筒刷或喷枪将底漆均匀涂刷在底材上，待底漆干燥后，进行下一步施工。
3.涂刷面漆：将丙烯酸聚氨酯面漆均匀涂刷在底漆上，可以选择多道次涂刷，待每一道次的面漆干燥后，进行下一次涂刷。
4.平整处理：在面漆施工完成后，根据需要进行平整处理，以获得平滑的表面效果。
5.检查和修复：检查涂膜是否存在缺陷或损坏，如有需要，进行相应的修复工作。
6.清理工作区域：完成涂漆工作后，及时清理施工区域，清除废料和用具。
五、注意事项在进行丙烯酸聚氨酯面漆施工时，需要注意以下事项：1.按照产品说明稀释面漆，并注意稀释比例。
2.施工过程中，保持环境通风良好，避免有害气体滞留。
3.避免潮湿环境下施工，以免影响涂膜的质量。
4.涂刷方向应一致，涂刷厚度应均匀。
施工指导书 B04-13 丙烯酸聚氨酯磁漆
B04-13丙烯酸聚氨酯磁漆红狮产品施工指导书产品体系丙烯酸树脂为主要成膜物质，双组份自然干燥或烘干，漆膜丰满，漆膜机械性能和耐化学性好。
底材 1.确认产品包装无破损2.清除被涂面上附着的油脂、灰尘等污物并保持表面干燥，如有底漆需用600目以上砂纸进行打磨处理混合比例主漆：固化剂= 8：1（重量比）因双组份涂料系反应型涂料，主漆与固化剂混合、搅拌均匀后，即开始进行化学反应，因此，在涂料使用时应注意，根据需要用多少配多少，并充分搅拌均匀，未用完的涂料切不可倒回原包装。
已配好的涂料会因反应而导致粘度上升直到胶化而不能使用可使用时间4小时（温度25℃；湿度50%）混合要求使用机械搅拌，搅拌10分钟至均匀涂料配制中搅拌是重要环节，只有混合均匀才能使主漆和固化剂充分发生化学反应，搅拌均匀是保证涂料成膜的良好基础施工方法空气喷涂、无气喷涂稀释剂红狮牌X-11丙烯酸聚氨酯漆稀释剂稀释剂用量20-40%稀释剂量应根据现场施工的实际情况（工件形状、环境、温度、喷涂方式等）控制其适当的量建议膜厚空气喷涂：一道干膜35μm理论耗漆量12 m2/kg（干膜35μm）由于实际施工时的涂装环境、涂装方法、表面状况及结构形状的不同损耗率也就会有很大的不同，其次涂装面积也是影响因素之一。
干燥时间温度23℃，湿度50%表干：＜1小时实干： 24小时烘干：90℃/30分钟在漆膜未达到实干时间前不要用手或硬物接触漆膜表面，实干并不是漆膜的最终干燥，一般漆膜要经过七天的保养期才能达到最佳效果湿膜测定仪器：湿膜测定仪要求：1.膜厚的控制应遵守两个80%规定，既是80%的测点应在规定膜厚以上，余下膜厚不足的部位，膜厚也应在要求膜厚值的80%以上，否则应予补涂，以达到膜厚标准B04-13丙烯酸聚氨酯磁漆2.对边、角、焊缝、和切痕等容易产生膜厚不足的部位，应先刷涂一道，然后再进行大面积的涂装，以保证凹凸部位的漆膜厚度3.测点的选择：对于较大面积的平整表面，一般是每10平方米选一个测点，对于复杂表面应每5平方米选一个测点，此外根据具体情况，还应有其他选点方法干膜测定仪器：干膜测定仪在被涂工件上均匀选择8个点，使用测厚仪进行测定，计算平均膜厚注意事项 1.环境温度低于5℃，以及空气湿度大于85%的情况下避免施工；钢板的温度必须高于露点温度3℃以上。
丙稀酸聚氨酯磁漆喷涂工艺守则
丙稀酸聚氨酯磁漆喷涂⼯艺守则丙烯酸聚氨酯磁漆喷涂⼯艺守则本守则适⽤于普通电机及出国、户外、⼲湿热带型电机表⾯喷涂⼯艺。
1.材料BS04-60丙烯酸聚氨酯磁漆、X-5丙烯酸聚氨酯稀释剂、固化剂、C04-2醇酸磁漆、甲苯或X-6稀释剂。
压缩空⽓0.3～0.6Mpa2.设备及⼯具⽔帘喷漆室、⽓动站、粘度计（Bg-4#）、秒表、喷枪、⼿锤、筛⽹（120～180⽬）、调漆棒、铲⼑、棉纱、扁平⽑刷、油⽔分离器。
3.⼯艺准备3.1 漆液配制：将丙烯酸聚氨酯磁漆边搅拌边慢慢加⼊固化剂，加⼊⽐例（重量⽐）为磁漆：固化剂=5～7：1。
配好后⽤该漆专⽤稀释剂调⾄施⼯粘度20±2秒（25±1℃ Bg-4#）,并置放20min进⾏熟化处理。
3.2 将调好黏度的漆液⽤120～180⽬的筛⽹过滤后使⽤。
3.3 电机表⾯清理按0EE.999.022《整机喷涂前处理⼯艺规程》执⾏。
4.⼯艺过程4.1 在清理⼲净的电机表⾯喷涂丙烯酸聚氨酯⾯漆。
4.1.1 喷枪⼝距电机表⾯200～250mm左右；4.1.2 喷漆时压缩空⽓的压⼒为3.0～5.0×105Mpa(3.0～5.0个⼤⽓压)。
4.1.3 喷枪⼝径￠1.5～2.0mm左右，不得为提⾼速度⽽擅⽤⼤喷嘴。
4.1.4 喷出漆流的⽅向应当尽量垂直于⼯件表⾯，喷漆时以10～12⽶/分的速度均匀移动。
4.1.5 喷漆时前后⾏程应重叠1/3～1/2。
4.1.6 喷涂道数为2道，头道漆喷涂后置放2⼩时后⽅可喷⼆道漆，每道漆膜厚30～40mm.。
4.2 漆膜⼲燥；在室温下⾃然⼲燥4～6⼩时。
4.3 整机漆膜⼲燥后，进⾏产品标志涂漆，⽤扁平⽑刷蘸红磁漆进⾏涂红，使标志清晰，醒⽬。
4.4 对⾮涂漆⾯的保护油脂进⾏清理，使⾮涂漆⾯⽆漆⽪，并重新涂204-1防锈油。
4.5 将包轴伸纸取下，擦净轴伸端，打上轴伸键，并涂上204-1防锈油，套上轴伸保护套。
4.6 标志漆⼲燥后，进⾏铆铭牌、标志牌等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
015
产品名称:丙烯酸聚氨酯磁漆规格:
价格:
详细说明:产品简介：由异氰酸脂预聚物和含羟基丙烯酸色漆组份按比例调制面成，该产品属双组份常温交联固化型自干涂料。
特点：
●既能常温自干，也可低温烘干。
●漆膜丰满光亮，浅色柔和典雅、彩色鲜艳高贵，不易泛黄褪色。
●干性快、耐磨、硬度高、抗划伤。
●良好的耐水、耐油、耐化学腐蚀性。
用途：
●金属、水泥建筑物、车辆、家用电器、木质家具等表面装饰。
●化工设备、仪器的防腐保护。
产品性质：
●光泽：半光，亦可按客户要求提供光泽。
●颜色：多种标准颜色，也可电脑配色满足特殊要求。
●耗漆量：165-185g/㎡（干膜厚度40-50微米）
（实际耗漆量会因为施工方法，表面干硬程度及施工环境而有差异）
●干燥时间：表干：50分钟/25℃
实干：24小时/25℃
●比重：1.25
●闪点：27℃
●耐候性：优异
●附着力：良好
●耐冲击性：良好
参考：
●配漆：本漆为双组份包装，请在使用前按施工面积估算好用漆量，按色漆：固化剂 = 2:1（重量比）准确调配，用多少配多少，现配现用，并充分混合均匀，静止10—20分钟，待气泡消失后涂刷。
●该漆在使用前应先对涂装物表面进行处理，金属表面应除油、除锈、打底；水泥墙面应充分清洗、中和、干燥、封底；木材表面应打磨修整、封底处理。
●该漆涂装以二道为宜，第一道基本遮盖底材，2—4小时后经细砂纸轻轻打磨平整后，再涂装第二道。
注意事项
●施工过程中严禁与水、油、酸、碱等物质接触。
请使用本公司配套的稀释剂及时将施工工具、容器洗净凉干。
施工现场必须有良好的通风条件，严禁火种。
●不同批次同种颜色会稍有差异，如特殊要求，请预先告公司。
●涂料一经配制，必须在4小时内用完，以防粘度升高或凝脱报废。
●产品在遵守贮运条件下，自生产之日起计，贮存期为一年，过期经检测合作仍使用。
包装：20L铁桶装15kg
附注：上面列出的产品性能及其应用资料是在特定的实验条件下获得的，但产品实际使用环境则是多种多样的，不受我们所约束。
