滤波器和电抗器的选用
电抗器选用导则
电抗器选用导则电抗器是一种电气元件，用于控制电路中的电流和电压。
它主要通过改变电路的电抗来实现对电流和电压的控制。
电抗器的选用是电路设计中非常重要的一部分，它直接影响到电路的性能和稳定性。
在选择电抗器时，需要考虑以下几个方面：1. 额定电压：电抗器的额定电压应与电路中的电压相匹配。
如果电压过高，电抗器可能会受到损坏；如果电压过低，电抗器的性能可能无法发挥。
2. 频率范围：不同的电抗器适用于不同的频率范围。
在选择电抗器时，需要考虑电路中的工作频率范围，并选择合适的电抗器。
3. 电流容量：电抗器的电流容量应与电路中的电流相匹配。
如果电流过大，电抗器可能会过载；如果电流过小，电抗器可能无法正常工作。
4. 效率：电抗器的效率是衡量其性能的重要指标。
选择电抗器时，应选择效率高、能量损耗小的电抗器，以提高电路的效率和稳定性。
5. 尺寸和重量：电抗器的尺寸和重量也是选择的考虑因素之一。
在空间有限或对重量有要求的场合，应选择体积小、重量轻的电抗器。
6. 成本：在选择电抗器时，成本也是一个重要的考虑因素。
不同型号和品牌的电抗器价格差异较大，需要根据实际需求和预算进行选择。
在实际应用中，根据电路的特点和要求，可以选择不同类型的电抗器，包括电感器和电容器。
电感器是一种具有感性电抗的电抗器，主要用于控制电路中的电流。
它可以吸收和释放电能，起到稳定电流的作用。
电感器的选用应考虑电感值、电流容量、频率范围等因素。
电容器是一种具有容性电抗的电抗器，主要用于控制电路中的电压。
它可以储存和释放电能，起到稳定电压的作用。
电容器的选用应考虑容量、电压容量、频率范围等因素。
还有一些特殊类型的电抗器，如变压器和滤波器等，它们在特定电路中起到重要作用。
在选择电抗器时，需要综合考虑电路的特点、工作条件和要求，选择合适的电抗器类型和参数。
合理选择电抗器可以提高电路的性能和稳定性，确保电路的正常运行。
【精品】电力滤波电容器容量的合理选择
电力滤波电容器容量的合理选择赵贺林海雪（中国电力科学研究院，北京100085）REASONABLESELECTINGCAPABILITYOFPOWERFILTERCAPACITORZhaoHe LinHaixue（ChinaElectricPowerResearchInstitute，Beijing100085)ABSTRACT:ThePowerfilterareusedbroadlyinpowernetworks.Basedsimplea nalyses，thepaperpresentssomepracticalformulasforcalculatingcapabilityandrelat iveparametersofpowerfiltercapacitor。
Thecalculationexamplesshowthatareasonableselectingcapabilitycanincrea setheefficiencyoffilterandcompensationobviously,andtheinvestmentofpow erfilterswillbedecreasedgreatly,whileoperatingsafetyisguaranteed.KEYWORDS:Powernetwork；Powerfilter；Capacitor；Harmonics;Compensation。
摘要：电网中广泛使用电力滤波器。
本文在简化分析的基础上导出计算电力滤波电容器的容量和相关参数的若干实用公式.算例表明，合理选择容量会明显增加滤波和补偿效益，在保证运行安全的同时大大降低电力滤波器投资。
关键词：电网；电力滤波器；电容器；谐波；补偿1 概述电网中所用的电力滤波器，在设计上有很大的参数可选范围，从而出现许多可行的方案.某些滤波器工程由于参数选择不当，造成巨大浪费的事实，说明善于使用合理方法，更全面地处理滤波器中的参数配合关系，有明显的安全和经济效益。
电抗器的分类
电抗器的分类电抗器是电气元件中的一种，主要用于电力传输过程中的稳定性和控制。
电抗器的分类是根据其结构、用途和性能分为不同的种类。
本文将主要介绍电抗器的分类。
结构分类1.符合电抗器：符合电抗器是由线圈组成的两端装有导体的装置。
符合电抗器的部件包括线圈、铁心、骨架和电容器等。
2.非符合电抗器：非符合电抗器是由管道和导体等部件组成的非线圈元件。
此类电抗器的结构特点是拥有较小的电感焦耳损耗。
按用途分类依据电抗器的使用目的，电抗器可分为以下两类：1.滤波电抗器：滤波电抗器可以降低电力传输过程中的电压和电流。
滤波器被广泛应用在电能质量管理中，例如电子设备、机床、电气设备等，以提高传输信号和晶体管之间的互动性。
2.谐振电抗器：谐振电抗器主要功能是为了稳定电力传输过程，通过整流器阻抗调整和电容器组建而实现。
谐振电抗器拥有较大的谐振度，因此在电力传输的过程中能够有效地控制损耗。
性能分类电抗器的性能是指电抗器在特定工作环境下满足的性能特点。
1.额定电压：此类电抗器可以在特定的电压条件下安全无故障地工作。
2.额定电流：此类电抗器可以在D短期电流波动下安全无故障地工作。
3.额定频率：此类电抗器可以在特定的频率条件下安全无故障地工作。
其他分类1.空心电抗器：在电力传输的过程中，使用空心电抗器可以实现无线电信号的传输。
2.实心电抗器：实心电抗器采用电流和电压相同的原理，它在电力传输过程中能有效地控制损耗，并使电能互相转换。
综上所述，电抗器的分类主要区分为结构、用途和性能三种分类方式。
在实际应用中，根据不同的使用目的和要求选择正确的电抗器是十分重要的。
电容滤波的计算方法及电源滤波电容选用技巧
电容滤波的计算方法及电源滤波电容选用技巧
本文主要是关于电容滤波的相关介绍，并着重对电容滤波的计算方法及电源滤波电容选用技巧进行了详尽的阐述。
电容滤波安装在整流电路两端用以降低交流脉动波纹系数提升高效平滑直流输出的一种储能器件，通常把这种器件称其为滤波电容。
由于滤波电路要求储能电容有较大电容量。
所以，绝大多数滤波电路使用电解电容。
电解电容由于其使用电解质作为电极（负极）而得名。
电解电容的一端为正极，另一端为负极，不能接反。
正极端连接在整流输出电路的正端，负极连接在电路的负端。
在所有需要将交流电转换为直流电的电路中，设置滤波电容会使电子电路的工作性能更加稳定，同时也降低了交变脉动波纹对电子电路的干扰。
滤波电容在电路中的符号一般用“C“表示，电容量应根据负载电阻和输出电流大小来确定。
当滤波电容达到一定容量后，加大电容容量反而会对其他一些指标产生有害影响。
滤波电容的特点
1、温升低
谐波滤波器回路由电容器串联电抗器组成，在某一谐波阶次形成最低阻抗，用以吸收大量谐波电流，电容器的质量会影响谐波滤波器的稳定吸收效果，电容器的使用寿命跟温度有很大的关系，温度越高寿命越低，滤波全膜电容器具有温升低等特点，可以保证其使用寿命。
2、损耗低
介质损耗角正切值（tgδ）：≤0.0003
3、安全性
符合GB、IEC标准，内部单体电容器均附装保护装置；当线路或单体电容器发生异常时，该保护装置将会立即动作，自动切断电源，以防二次灾害的发生。
附装放电电阻，可确保用电及维护保养之安全。
外壳采用钢板冲压而成，内外部涂上耐候性良好之高温烤漆安全性特高。

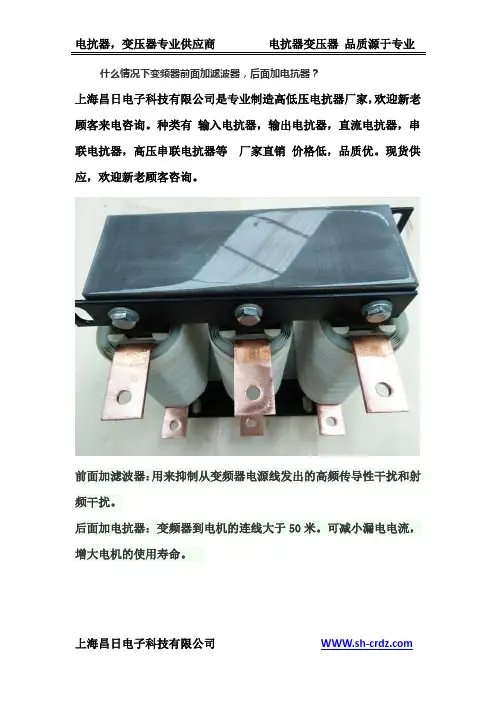

什么情况下变频器前面加滤波器 后面加电抗器
电抗器，变压器专业供应商电抗器变压器品质源于专业什么情况下变频器前面加滤波器，后面加电抗器？
上海昌日电子科技有限公司是专业制造高低压电抗器厂家，欢迎新老顾客来电咨询。
种类有输入电抗器，输出电抗器，直流电抗器，串联电抗器，高压串联电抗器等厂家直销价格低，品质优。
现货供应，欢迎新老顾客咨询。
前面加滤波器：用来抑制从变频器电源线发出的高频传导性干扰和射频干扰。
后面加电抗器：变频器到电机的连线大于50米。
可减小漏电电流，增大电机的使用寿命。
上海昌日电子科技有限公司。
变频器电抗器滤波器介绍
变频器电抗器滤波器介绍
一、变频器
变频器是一种电气设备，能把交流电的交流电源输入变为不同频率和电压的相应交流电输出，可实现电机的经济运行。
根据变频器结构、工作原理分为调速调频器、全桥整流变频器、整流放大变频器、多电压换流变频器和调频交流变频器等。
1、调速调频器
调速调频器是控制电动机转速的重要装置，可将交流电源输入，输出电流可以在频率、电压和节目调速范围内得到调节，从而、改变电机的输出功率。
它的结构简单，调速范围宽，易于操作，可以实现恒速、恒频和恒载运行等功能。
2、全桥整流变频器
全桥整流变频器是将交流电（三相或一相）经由调节全桥整流器和变频器的电路组成的复合电路，将输入的交流电转换成不同频率、相位和电压的输出，实现电机的调速、节能和经济运行等功能。
3、整流放大变频器
整流放大变频器是一个可控硅控制的变频器，它可以将交流电源的输入直接转换成无端电压和电流的调节，从而调节电机的转速、功率和节省能源。
它的特点是电路结构简单、可靠性高，控制准确，可以实现恒载和集中控制等功能。
4、多电压换流变频器。
防干扰滤波器的选型标准
防干扰滤波器的选型标准
选择防干扰滤波器时，需要考虑多个因素，包括但不限于以下几点：
1. 频率范围，首先要确定需要滤波的信号频率范围，以便选择合适的滤波器类型和截止频率。
不同的应用可能需要不同的频率范围，例如，无线通信领域可能需要考虑到不同频段的信号干扰。
2. 滤波器类型，根据具体的应用需求，需要选择合适的滤波器类型，比如低通滤波器、高通滤波器、带通滤波器或带阻滤波器。
每种类型的滤波器都有其特定的特性和适用范围。
3. 插损和衰减，在选择滤波器时，需要考虑其插入损耗和信号衰减特性。
通常情况下，需要在滤除干扰的同时尽量减小对所需信号的影响，因此需要平衡插损和衰减的关系。
4. 尺寸和重量，针对不同的应用场景，尺寸和重量可能是一个考虑因素。
比如在航空航天领域或便携设备中，可能需要尽量减小滤波器的尺寸和重量。
5. 环境要求，某些特殊环境下，如高温、低温、高湿度等，滤波器的工作稳定性和可靠性也是需要考虑的因素。
6. 成本和可获得性，最后，成本和可获得性也是选择滤波器时需要考虑的因素。
要根据项目预算和市场供应情况综合考虑。
总的来说，选择防干扰滤波器的标准包括频率范围、滤波器类型、插损和衰减、尺寸和重量、环境要求以及成本和可获得性等多个方面，需要综合考虑各种因素来做出合适的选择。
滤波器在电力电容器电抗器组中的应用
滤波器在电力电容器电抗器组中的应用电力电容器电抗器组中滤波器的应用电力电容器电抗器组是电力系统中常用的无功补偿设备，其主要作用是提高电力系统的功率因数并改善电力质量。
然而，电容器电抗器组在运行过程中会对电力系统产生谐波和滞后的谐振问题，为了解决这些问题，滤波器的应用变得尤为重要。
本文将介绍滤波器在电力电容器电抗器组中的应用。
一、滤波器的基本原理滤波器是一种能够选择性地通过或抑制特定频率信号的电路。
在电力电容器电抗器组中，滤波器的作用是抑制电容器产生的谐波和电感器的谐振问题，从而避免对电力系统的干扰。
滤波器由电容、电感和电阻等元件组成，其中电容用于抑制高频谐波，电感用于抑制低频谐振，而电阻则用于阻尼电路的振荡。
二、滤波器的分类及特点滤波器可以根据频率的选择性来分为低通滤波器、高通滤波器和带通滤波器三类。
1. 低通滤波器：只允许低于某个截止频率的信号通过，抑制高频信号的传输。
在电力电容器电抗器组中，低通滤波器常用于抑制电容器产生的高频谐波。
2. 高通滤波器：只允许高于某个截止频率的信号通过，抑制低频信号的传输。
在电力电容器电抗器组中，高通滤波器常用于抑制电感器的低频谐振。
3. 带通滤波器：在某个频率范围内允许信号通过，抑制其他频率的信号传输。
在电力电容器电抗器组中，带通滤波器的应用相对较少。
三、滤波器的选择与配置在电力电容器电抗器组中选择和配置滤波器时，需要考虑以下因素：1. 谐波频率范围：根据电容器电抗器组产生的谐波频率范围来选择对应的滤波器。
2. 抑制效果：滤波器的抑制效果越好，对电力系统的干扰越小。
3. 安装与维护便利性：滤波器的安装和维护要便利，以方便操作人员的维护工作。
在实际应用中，通常采用多级串联的滤波器来提高滤波效果。
不同级别的滤波器各自负责抑制不同频率范围的谐波，从而实现更好的滤波效果。
四、滤波器的优势与挑战滤波器在电力电容器电抗器组中的应用，具有如下优势：1. 提高电力质量：滤波器能有效抑制电容器和电感器产生的谐波和谐振问题，从而提高电力系统的功率因数，并改善电力质量。
变频器输入电抗器选择
变频器输入电抗器选择变频器将电网的沟通电压转变为直流经整流后都经电容滤波，电容的使用使输入电流呈尖峰脉冲状，当电网阻抗小时，这种尖峰脉冲电流极大，造成很大的谐波干扰，并使变频器整流桥和电容简单损坏。
输入电抗器串联在电源进线与变频器输入侧(R、S、T)，用于抑制输入电流的谐波，削减电源浪涌对变频器的冲击，改善三相电源的不平衡性，提高输入电源的功率因数（提高到0.75~0.85）。
沟通变频调速系统输入侧设置的沟通电抗器或EMC滤波器，应依据变频器安装场所的其他用电设备对电网品质的要求，若变频器工作时已影响这些设备正常运行，可在变频器输入侧设置沟通电抗器或EMC滤波器，来抑制由功率元件通断引起的谐波和传导辐射。
若与变频器连接的电网的变压器中性点不接地，则不能选用EMC滤波器。
电源侧的沟通输入电抗器用于改善输入电流波形、提高整流器和滤波电容寿命、削减不良输入电流波形对电网的干扰、协调同一电网上晶闸管变换器造成的波形影响、削减功率切换和三相不平衡的影响，因此也称为电源协调电抗器，输入电抗器LA1能够限制电网电压突变和操作过电压引起的电流冲击，有效地爱护变频器和改善其功率因数。
变频调速系统接入与未接入输入电抗器时，输入电网的谐波电流的状况如图1所示。
从图2中可以看出，接入电抗器后能有效地抑制谐波电流。
电抗器的作用是防止变频器产生的谐波通过电源的输入回路返回到电网从而影响其他用电设备。
依据运行阅历，在下列场合应考虑安装输入电抗器，才能保证变频器平安牢靠的运行。
1)变频器所接电源的容量与变频器容量之比为10：1以上；电源容量为600kVA及以上，且变频器安装位置离大容量电源在10m以内，如图2所示。
图1 变频调速系统接入与未接入输入电抗器的比较图2 需要安装进线电抗器的电源2)三相电源电压不平衡率大于3%，电源电压不平衡率K可按下式计算：(1)式中，Umax为最大一相电压；Umin为最小一相电压；Up为三相平均电压。
电气设备的电抗器和滤波器设计
03
应用：电抗器和滤波 器广泛应用于电力系 统、电子设备、通信 系统等领域，起到稳 定电压、保护设备、 提高信号质量等作用。
工作原理
电抗器：通过增加线路电抗，限制短路电流，降低电压波动，提高系统稳定性
滤波器：通过滤除特定频率的噪声，改善信号质量，提高系统可靠性
电抗器工作原理：利用电感元件产生电抗，限制电流，降低电压波动
优化设计和改进性能
电抗器的设计参数
添加 标题
电抗值：决定电抗器对电流的阻碍作 用
添加 标题
额定电流：电抗器能够承受的最大电 流
添加 标题
温升：电抗器在正常工作条件下的温 升限制
添加 标题
额定电压：电抗器能够承受的最大电 压
添加 标题
频率特性：电抗器在不同频率下的阻 抗特性
添加 标题
结பைடு நூலகம்尺寸：电抗器的尺寸和形状，影 响安装和散热
性
应用领域：电抗器广泛应 用于电力系统、轨道交通 等领域；滤波器广泛应用 于通信、电子、自动化等
领域。
优缺点的比较
电抗器：主要作用是限制短路电流，提高电力系统的稳定性。优点是结构简单，成本低。 缺点是占用空间大，损耗大。
滤波器：主要作用是滤除电力系统中的谐波，提高电能质量。优点是滤波效果好，适应 性强。缺点是结构复杂，成本高。
滤波器的设计流程
确定滤波器的 类型和规格
设计滤波器的 电路结构
计算滤波器的 元件参数
仿真验证滤波 器的性能
制作滤波器实 物并进行测试
优化滤波器的 设计和性能
滤波器的设计参数
截止频率：决定滤波器性能的主要参数，决定了滤波器的通带和阻带 通带波动：通带内的信号衰减程度，影响滤波器的选择性 阻带衰减：阻带内的信号衰减程度，影响滤波器的抑制能力 品质因数：衡量滤波器性能的重要参数，决定了滤波器的选择性和抑制能力
变频器正弦滤波器选配原则
变频器如何选型是我们技术人员和商务报价人员经常遇到的问题。
下面根据工作实际经验给大家总结的一些方法和思路。
首先要考虑的因素包括：品牌，功率，电流，电压，负载（就是电机拖动的设备），应用场合另外还有一些选配件要在选择的时候注意比如控制面板是否单独采购，需要不需要用滤波器，电抗器，制动电阻制动单元等。
一些专业设备要选择专用变频器。
比如注塑机，电梯，纺织一些场合选择专用变频器更好用。
无论考虑商业还是技术角度品牌选择的是非常重要的。
市场上可以说有上百种品牌，ABB，西门子，施耐德是市场占有量比较大的进口品牌。
我大致给大家介绍下变频器的品牌，欧美品牌 ABB,西门子，施耐德，伟垦，SEW,AB,丹佛斯，艾默生，伊顿，伦茨，日韩品牌富士，安川，三菱，欧姆龙，东芝，三垦，日立，东芝，松下，三星台湾台达，东元国产品牌汇川，英威腾，利德华福，普传，三晶，欧瑞，新时达，康沃，蓝海华腾，派尼尔，森兰，正弦等。
变频器常用功率0.75KW,1.5 KW，2.2 KW，3.7 KW，5.5 KW，7.5 KW，11 KW，15 KW,18.5 KW，22 KW，37 KW，45 KW，55 KW，75 KW，90 KW，110 KW，132 KW，160 KW，185 KW，200 KW，220 KW，250 KW，285 KW，312 KW，355 KW 一般变频器型号都是按功率大小进行定义型号的，如西门子6SE6430-2UD33-0DB0 为30KW变频器，但是ABB型号是按电流定义的ACS510-01-046A-4是46A 22KW，值得注意的是进口品牌的控制面板都需要单独采购，变频器价格不含控制面板，而国产变频器一般都包含控制面板。
一般来说电机的功率是变频器选择变频器功率的基础。
但是值得注意的是变频器时应以实际电机电流值作为变频器选择的依据，电机的额定功率只能作为参考。
风机水泵应用场合负载较小，一般变频器厂家都有专门的系列变频器。
平波电抗器与交直流滤波器设计规范
平波电抗器与交直流滤波器设计规范1.1 平波电抗器平波电抗器也是特高压直流系统中的重要设备之一，其主要作用是：(1)平滑直流电流中的纹波;(2)避免在低直流功率(轻载)传输时电流的断续;(3)防止由直流线路或直流开关站所产生的陡波冲击波进人阀厅，抑制直流故障电流快速增加，从而使换流阀免于遭受过电压应力而损坏;(4)平波电抗器通过限制由快速电压变化所引起的电流变化率来降低换相失败率[9]。
高压直流换流站直流侧的直流谐波滤波回路通常由平波电抗器与直流滤波器构成，用来减小直流电流谐波分量。
1.1.1 平波电抗器的型式平波电抗器可以分为干式和油浸式两种型式。
这两种型式的平波电抗器在高压直流输电工程中均有各自的优缺点。
与油浸式平波电抗器比较，干式平波电抗器具有以下优点：(1)对地绝缘简单。
干式平波电抗器虽然安装在高电位，但主绝缘只简单地由支柱绝缘子提供，提高了主绝缘的可靠性。
油浸式平波电抗器主绝缘由油纸复合绝缘系统提供，相对而言较复杂[10]。
(2)无油，并消除了火灾危险和环境影响。
干式平波电抗器无油绝缘系统，因而没有火灾危险和环境影响，而且使用干式平波电抗器无需提供油处理系统，在阀厅和户外平波电抗器之间也无必要设置防火墙。
(3)潮流反转时无临界介质场强。
高压直流输电系统的潮流反转需改变电压极性，会因捕获电荷的原因在油纸复合绝缘系统中产生临界场强;但对干式平波电抗器，改变电压极性仅在支柱绝缘子上产生应力，没有临界场强的限制，这样干式平波电抗器的支柱绝缘子与其它母线支柱绝缘子的特性相似。
(4)负荷电流与磁链成线性关系。
由于干式平波电抗器没有铁芯，因而在故障条件下不会出现磁链的饱和现象，在任何电流下都保持同样的电感量。
(5)暂态过电压较低。
由于干式平波电抗器对地电容相对于油浸式平波电抗器要小得多，因此干式平波电抗器要求的冲击绝缘水平相对较低。
(6)可听噪声低。
由于干式平波电抗器无铁芯，因此与油浸式平波电抗器相比，可听噪声较低。
变频器滤波器与电抗器有什么区别
变频器滤波器与电抗器有什么区别？
一、性质不同
变频器滤波器是由电容器，电感器和电阻器组成的滤波器电路，变频器滤波器可以有效滤除电力线上特定频率的频率点或除该频率点之外的其他频率，以获得特定频率的功率信号，或者消除特定频率的功率信号。
电抗器也称为电感器，当导体通电时，它将在其占据的特定空间中产生磁场，因此所有可以承载电流的电导体都具有一般的电感；
二、不同类别
根据处理后的信号，变频器滤波器分为模拟滤波器和数字滤波器两种，根据通过的信号的频带，将其分为五种类型：低通，高通，带通，带阻和全通滤波器。
根据使用的组件，它分为无源和有源滤波器，根据过滤器的位置，分为车载过滤器和面板过滤器。
根据结构和冷却介质的不同，反应器分为空心式，铁芯式，干式，油浸式等，按连接方式分为并联反应器和串联反应器，根据功能分为限流和补偿。
根据用途按特定用途细分，如限流电抗器，滤波电抗器，平滑电抗器，功率因数补偿电抗器，串联电抗器，平衡电抗器，接地电抗器，灭弧线圈，进线电抗器，出口电抗器，饱和电抗器，自饱和电抗器，可变电抗器(可调电抗器，可控电抗器)，轭电抗器，串联谐振电抗器，并联谐振电抗器等；
三、不同功能
变频器滤波器是一种频率选择设备，它可以使信号中的特定频率分量通过，同时很大地衰减其他频率分量，使用变频器滤波器的频率选择功能，您可以滤除干扰噪声或执行频谱分析。
电力系统中常用的电抗器是串联电抗器和并联电抗器，串联电抗器主要用于限制短路电流，也可以与滤波器中的电容器串联或并联使用，以限制电网中的高次谐波。
220kV，110kV，35kV和10kV电网中的电抗器用于吸收电缆的电容性无功功率，可以通过调节并联电抗器的数量来调节工作电压。
变频器专用滤波器与电抗器的区别
变频器专用滤波器与电抗器的区别 变频器专用电源滤波器和电抗器，都具有滤波功能，这点是毋庸置疑的，但是，变频器专用滤波器和电抗器，究竟有什么区别，下面简单的总结了一下，现将总结结果与各位分享之，如果有不同意见，欢迎批评指正。
下面，我们先从构件方面，来进行分析：变频器专用滤波器的主要构件包括：滤波电容、滤波电感和电阻，而电抗器的主要构件只有一个，那就是电感。
举一个可能不是很恰当的例子：可以把电抗器看作是软启动器，变频器专用滤波器就是变频器。
变频器专用滤波器比电抗器具有更强大的功能，但是，变频器专用滤波器也有不足的地方，就是其电感量没有电抗器大。
所以，一般情况下，我们都是选用变频器专用滤波器，而非电抗器，就是这个原因。
其次，变频器专用滤波器，分为变频器输入滤波器和变频器输出滤波器两种，电抗器，亦有两种：一种是变频器输入电抗器，一种是变频器输出电抗器。
变频器输入滤波器，取代变频器输入电抗器，基本没有任何问题，但是，变频器输出滤波器，要想取代变频器输出电抗器，却有一个难以逾越的鸿沟：虽然变频器输出滤波器的滤波能力远大于变频器输出电抗器，但是，变频器输出电抗器，因其电感量比较大，可以更好的改善变频器输出线路上的分布电容，延长变频器和电机之间的距离，这也是为什么长距离传输的时候，用变频器输出滤波器和变频器输出电抗器进行配合的根本原因。
下面，我们来进行总结：一般情况下，在变频器输入端，我们选用的是变频器输入滤波器，而非变频器输入电抗器；在变频器输出端，我们一般选用的是变频器输出滤波器，如果是在长距离传输的情况下（变频器和电机之间的距离大于100米以上时），我们是将变频器输出滤波器和变频器输出电抗器配合使用，一方面抑制变频器输出端的高频谐波，另一方面，改善传输线路上的分布电容，有效延长变频器和电机之间的距离。
电抗器的选型介绍
并联电抗器：发电机满负载试验用的电抗器是并联电抗器的雏型。
铁心式电抗器由于分段铁心之间存在着交变磁场的吸引力，因此噪音一般要比同容量变压器高出10dB左右。
并联电抗器里面通过的交流，并联电抗器的作用是补偿系统的容抗。
通常与晶闸管串联，可连续调节电抗电流。
串联电抗器：里面通过的是交流，串联电抗器的作用是与补偿电容器串联，对稳态性谐波（5、7、11、13次）构成串联谐振。
通常有5~6%电抗器，属于高感值电抗器。
调谐电抗器：里面通过的是交流电，串联电抗器的作用是与电容器串联，对规定的n次谐波分量构成串联谐振，从而吸收该谐波分量，通常n=5、7、11、13、19。
输出电抗器：它的作用是限制电机连接电缆的容性充电电流及使电机绕组上的电压上升率限制在54OV/us以内，一般功率为4-90KW变频器与电机间的电缆长度超过50m时，应设置输出电抗器，它还用于钝化变频器输出电压(开关的陡度)，减少对逆变器中的元件(如IGBT)的扰动和冲击。
输出电抗器的使用说明：为了增加变频器到电机之间的距离可以适当加粗电缆，增加电缆的绝缘强度，尽量选用非屏蔽电缆。
输出电抗器的特点：1、适用于无功补偿和谐波的治理；2、输出电抗器主要作用是补偿长线分布电容的影响，抑制输出谐波电流；3、有效地保护变频器和改善功率因数，能阻止来自电网的干扰，减少整流单元产生的谐波电流对电网的污染。
输入电抗器：它的作用是限制变流器换相时电网侧的电压降；抑制谐波以及并联变流器组的解耦；限制电网电压的跳跃或电网系统操作时所产生的电流冲击。
当电网短路容量与变流器变频器容量比大于33:1时，输入电抗器的相对电压降，对单象限工作为2%，四象限为4%。
当电网短路电压大于6%时，允许输入电抗器运行。
对于12脉动整流单元，至少需要一相对电压降为2%的网侧进线电抗器。
输入电抗器主要应用于工业/工厂自动化控制系统中，安装在变频器、调速器与电网电源输入电抗器之间，用于抑制变频器、调速器等产生的浪涌电压和电流，最大限度的衰减系统中的高次谐波及畸变谐波。
滤波器和电抗器有什么区别？
滤波器和电抗器有什么区别？
通常，无源滤波器是由电抗器、电容器有时还需要电阻器组成，也就是说，电抗器只是成为滤波器中的一个元件，当然对于低通滤波器（阻被）或高通滤波器（陷波）也可以用单独的电抗器组成。
电抗器除了在滤波器中应用，还可以用于如谐振回路、输出感性电流、限流等。
电抗器和滤波器是一回事吧？
电抗器一般被称为阻波器，而电容器一般被称为滤波器。
电抗器和电容器按一定规则组合起来，可以组成某些特定的“滤波器”，以滤去某些频率的波。
电抗器滤波原理？？
在电器进线前加装电抗器，可以阻止谐波进入损害电器。
电抗器的滤波原理是否是其本身设计为对工频电流呈低阻抗，对其他频率电流（谐波）则呈高阻抗，以此滤除谐波的？？
你说的大体正确了，谐波频率一般都比较高，线圈阻的就是高频，不过对工频的衰减也是肯定有的，没办法为了滤掉谐波只能损耗一部分能量了
你说的这个是进线电抗器。
严格来说它不具有滤波功能，他的作用是抗电流冲击、保护电力元器件，它只是抵抗而不是滤除，谐波还是一样会存在。
相比较而言它所抵抗的更多的是基波电流。
请教一下，滤波补偿装置中电抗器电感值是如何计算的？例如系统电压为400V 50HZ 补偿容量为
25KVAR 电抗率p7
问题补充：
那请问电容器的电容值又怎么计算啊？不好意思，我对这些很迷茫
电抗率=感抗/容抗单相电容容值=2πf×C×U² 知道电容的容量了，就可以算出电容的额定容值C，
电抗率=（2πf）²×C×L 然后就可以算出L感抗值
有感抗有电压有电流有电抗率就能给电抗器定货了。
电抗器和电源线滤波器的作用
电抗器，实质上是一个无导磁材料的空心线圈。
它可以根据需要，布置为垂直、水平和品字形三种装配形式。
在电力系统发生短路时，会产生数值很大的短路电流。
如果不加以限制，要保持电气设备的动态稳定和热稳定是非常困难的。
因此，为了满足某些断路器遮断容量的要求，常在出线断路器处串联电抗器，增大短路阻抗，限制短路电流。
由于采用了电抗器，在发生短路时，电抗器上的电压降较大，所以也起到了维持母线电压水平的作用，使母线上的电压波动较小，保证了非故障线路上的用户电气设备运行的稳定性。
近年来，在电力系统中，为了消除由高次谐波电压、电流所引起的电容器故障，在电容器回路中采用串联电抗器的方法改变系统参数，已取得了显著的效果。
1、电源线滤波器的作用很多人认为电源线滤波器的作用是使设备能够满足电磁兼容标准中对传导发射和传导敏感度的要求，但这是不全面的;后面将看到电源线滤波器对抑制设备产生较强的辐射干扰反面也很重要。
严格的说，电源线滤波器的作用是防止设备本身产生的电磁干扰进入电源线，同时防止电源线上的干扰进入设备。
电源线滤波器是一种低通滤波器，它允许直流或者50Hz的工作电流通过，而不允许频率较高的电磁干扰信号通过。
电源线滤波器是双向的，它既能防止电网上的干扰进入设备，对设备产生不良影响，使设备满足传导敏感度的要求;又能防止设备内的电磁干扰通过电源线传到电网上，使设备满足传导发射的要求。
能够产生较强干扰的设备和对外界干扰敏感的设备都要使用电源线滤波器。
能够产生较强干扰的设备有：含有脉冲电路（微处理器）的设备、使用开关电源的设备、使用可控硅的设备、变频调速设备、含有马达的设备。
敏感电路如：使用微出路器的设备、小信号模拟电路2、电源线上干扰的类型电源线上的干扰电流按其流动路径可分为两类，一类是差模干扰电流，另一类是共模干扰电流。
差模干扰电流是在火线和零线之间流动的干扰电流，共模干扰电流是在火线、零线与大地（或其他参考物体）之间流动的干扰电流，如图4所示。
选择有源电力滤波器需要考虑什么因素如何选择
选择有源电力滤波器需要考虑什么因素如何选择安科瑞王志彬2019.03由于一台有源电力滤波器的成本高，而且功能、性能参数比较细节，所以在选择有源电力滤波器的时候一定要他的条件、现场需要治理谐波的参数，这样才能合理选择出一台适合现场消除谐波的有源电力滤波器。
有源电力滤波器的选择：谐波计算是一个非常困难的问题，往往工程计算的谐波计算值和实测的相差甚远（因为电力系统中的谐波源太多和不明确），因此在很多工程前期的电气设计当中，有源电力滤波器的选择不能依靠工程计算的方法选择，顶多只能作为一个参考，只有等到实际运行过后，通过实测系统中的谐波值，具体选择有源电力滤波器，但如果我们知道系统中的谐波源或者有参考值，我们就可以通过计算得到相对准确的数据来选择有源电力滤波器。
如果有新规划的用电项目需要配备有源电力滤波器，那么必须了解清楚未来的负荷主要是哪些设备、容量多大，有源电力滤波器厂家会充分考虑这些设备的特性，估算出其谐波含量，配备合适容量的APF。
如果自己不会计算他的容量、参数，可以和有源电力滤波器厂家技术沟通自己所需要多大容量的有源电力滤波器，以便可以正确抑制现场谐波。
安科瑞ANAPF有源电力滤波器1、概述1.1谐波的产生电力系统中理想的电压、电流波形都是频率为50Hz的正弦波，但是非线性电力设备（大功率可控硅、变频器、UPS、开关电源、中频炉等）的广泛应用产生了大量畸变的谐波电流，谐波电流耦合在线路上产生谐波电压。
对非正弦的畸变电流作傅立叶级数分解，其中频率与工频相同的分量为基波，频率是基波频率整数倍的分量为谐波。
谐波是电能质量的重要指标。
1.2谐波的危害●谐波使公用电网中的元件产生附加的损耗，降低了发电、输电及用电设备的效率。
大量三次谐波流过中线会使线路过热，甚至引起火灾。
●谐波会影响电气设备的正常工作，使电机产生机械振动和噪声等；使变压器局部严重过热；使电容器、电缆等设备过热、绝缘老化、寿命缩短，以致损坏。
变频专用滤波器电抗器选型指南
变频器专用滤波器、电抗器选型指南本文旨在对变频器专用滤波器，电抗器做出简单解析，帮助大家在选择滤波器，在对变频器的干扰进行处理时避开误区，正确选择合适的滤波器，电抗器，希望能对大家有所帮助，同时，欢迎大家来电来函沟通．．．昆山德菲尔电子科技有限公司是一家专业从事电磁兼容（EMC）与谐波技术研究与开发的实业公司，生产制造各种EMI电源滤波器，变频器专用输入/输出滤波器、变频器专用电抗器等产品，提供电磁兼容全面解决方案。
变频专用滤波器分为：１．变频专用输入ＥＭＣ滤波器 ２．变频专用输出ＥＭＣ滤波器 ３．变频专用输出正弦波滤波器电抗器分为：１．交流进线电抗器 ２．交流出线电抗器 ３．直流平波电抗器COPY RIGHT @ DEPHIR ELECOPY RIGHT @ DEPHIR ELE变频专用输入EMC 滤波器属于RFI 滤波器，用于降低EMC 干扰，用于主电源侧，切断电网与变频器之间的干扰通道。
变频输入滤波器的作用是防止干扰同电网工控机、PLC 、DCS 系统等，使整个变频调速系统能够正常运行; 可解决变频器对外界的传导干扰，保证周边设备的正常运行。
变频器专用输入EMC 滤波器也称为输入滤波器、进线滤波器，是变频器专用滤波器的一种，其作用主要包括以下几个方面：（１）抑制变频器产生的高次谐波变频器在整流过程中，就相当于一个高速开关，因此，会产生大量的高次谐波，这些高次谐波，会随着电源的流动，被带入电网，进而导致了使用同一电网的敏感设备受到干扰。
（２）防止变频器被干扰变频器是个干扰源，也是个受扰源，或者是叫敏感设备。
如果电网中的谐波频率过高、谐波含量过大的情况下，变频器就会发出过压、过流、过载等误报警。
（３）提高系统功率因数变频器输入EMC 滤波器，具有一定的补偿功能，可以提高整个工控自动化系统的功率因数，具有一定的节能功效。
（４）缓解三相不平衡如果变频器的输入端三相不平衡，严重的情况下，就会导致变频器无法正常工作，加上变频器输入滤波器之后，可以有效缓解这一问题。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
在变频器的输入侧可加以下选件：
1）Input Reactor进线电抗器，输入电抗器可以抑制谐波电流，提高功率因数以及削弱输入电路中的浪涌电压、电流对变频器的冲击，削弱电源电压不平衡的影响，一般情况下，都必须加进线电抗器。
2）输入EMC滤波器，EMC滤波器的作用是为了减少和抑制变频器所产生的电磁干扰。
EMC滤波器有两种，A级和B级滤波器。
EMC A级滤波器用在第二类场合即工业场合，满足EN50011A级标准。
EMC B级滤波器多用于第一类场合即民用、轻工业场合，满足EN50011 B级标准。
在变频器输出侧共有以下几种选件：
1）Output reactor 输出电抗器，当变频器输出到电机的电缆长度大于产品规定值时，应加输出电抗器来补偿电机长电缆运行时的耦合电容的充放电影响，避免变频器过流。
输出电抗器有两种类型，一种输出电抗器是铁芯式电抗器，当变频器的载波频率小于3KHZ时采用。
另一种输出电抗器是铁氧体式，当变频器的载波频率小于6KHZ时采用。
变频器输出端增加输出电抗器的作用是为了增加变频器到电动机的导线距离，输出电抗器可以有效抑制变频器的IGBT开关时产生的瞬间高电压，减少此电压对电缆绝缘和电机的不良影响。
同时为了增加变频器到电机之间的距离可以适当加粗电缆，增加电缆的绝缘强度，尽量选用非屏蔽电缆。
2）Output dv/dt filter 输出dv/dt电抗器，输出dv/dt电抗器是为了限制变频器输出电压的上升率来确保电机的绝缘正常。
3）Sinusolidal filters正弦波滤波器，它使变频器的输出电压和电流近似于正弦波，减少电机谐波畴变系数和电机绝缘压力。
