零件机械加工工艺设计资料
轴类零件机械加工工艺规程及其设计
轴类零件机械加工工艺规程及其设计轴类零件是机械制造中广泛应用的零部件之一，其机械加工工艺规程的设计对于产品的质量和生产效率具有重要的意义。
本文将从轴类零件的加工工艺特点、机械加工工艺规程的设计方法、常见加工工艺及其应用、及加工工艺中的注意事项等方面对轴类零件机械加工工艺规程及其设计进行详细介绍。
一、轴类零件的加工工艺特点轴类零件在机械加工中属于细长杆状物的一类，其加工过程中需要考虑材料的变形、热影响、残余应力等问题，同时也需要考虑其使用过程中所承受的载荷作用，因此对于轴类零件的制造要求十分严格。
其加工工艺特点主要包括以下几点：1.加工工艺要求高精度：轴类零件的尺寸精度要求高，常见的加工公差在0.01mm以下，加工过程中需要采用高精度的机床和刀具、合理的加工参数，严格控制加工误差。
2.加工难度大：由于轴类零件的材料变形大、容易产生撞刀和毛刺，因此在加工过程中需要采用特殊的切削方法和切削工艺，如采用高速切削、切削流线型、刀具较小的切槽等。
3.轴向精度要求高：轴类零件是与轴心对称的，在加工过程中需要控制好轴向误差，以保证其在使用时能够平稳转动。
二、机械加工工艺规程的设计方法机械加工工艺规程的设计是制定出一套完整的工艺措施，通过对产品加工过程中各种工艺因素的控制，实现产品尺寸、结构、性能等方面的要求。
机械加工工艺规程的设计方法主要包括以下几点：1.确定加工工艺目标：在制定工艺规程前，需要明确产品的要求，包括加工精度、表面光洁度、机械性能等方面。
2.制定加工工艺流程：制定加工工艺流程是整个工艺规程中最为关键的一步，需要根据产品的结构和要求，确定各个加工步骤的顺序和方法。
3.确定加工参数：加工参数是指加工过程中需要调整的各种参数，包括切削速度、切削深度、切削力等，这些参数的调整需要根据实际情况进行。
4.选择合适的加工设备和刀具：不同的加工设备和刀具适用于不同的加工需求，因此在制定工艺规程时需要根据产品要求选择合适的加工设备和刀具。
机械加工资料

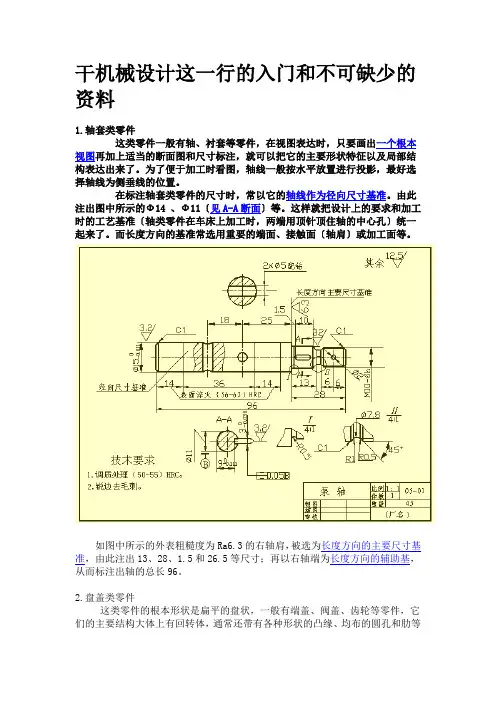

干机械设计这一行的入门和不可缺少的资料1.轴套类零件这类零件一般有轴、衬套等零件，在视图表达时，只要画出一个根本视图再加上适当的断面图和尺寸标注，就可以把它的主要形状特征以及局部结构表达出来了。
为了便于加工时看图，轴线一般按水平放置进行投影，最好选择轴线为侧垂线的位置。
在标注轴套类零件的尺寸时，常以它的轴线作为径向尺寸基准。
由此注出图中所示的Ф14 、Ф11〔见A-A断面〕等。
这样就把设计上的要求和加工时的工艺基准〔轴类零件在车床上加工时，两端用顶针顶住轴的中心孔〕统一起来了。
而长度方向的基准常选用重要的端面、接触面〔轴肩〕或加工面等。
如图中所示的外表粗糙度为Ra6.3的右轴肩，被选为长度方向的主要尺寸基准，由此注出13、28、1.5和26.5等尺寸；再以右轴端为长度方向的辅助基，从而标注出轴的总长96。
2.盘盖类零件这类零件的根本形状是扁平的盘状，一般有端盖、阀盖、齿轮等零件，它们的主要结构大体上有回转体，通常还带有各种形状的凸缘、均布的圆孔和肋等局部结构。
在视图选择时，一般选择过对称面或回转轴线的剖视图作主视图，同时还需增加适当的其它视图〔如左视图、右视图或俯视图〕把零件的外形和均布结构表达出来。
如图中所示就增加了一个左视图，以表达带圆角的方形凸缘和四个均布的通孔。
在标注盘盖类零件的尺寸时，通常选用通过轴孔的轴线作为径向尺寸基准，长度方向的主要尺寸基准常选用重要的端面。
3.叉架类零件这类零件一般有拨叉、连杆、支座等零件。
由于它们的加工位置多变，在选择主视图时，主要考虑工作位置和形状特征。
对其它视图的选择，常常需要两个或两个以上的根本视图，并且还要用适当的局部视图、断面图等表达方法来表达零件的局部结构。
踏脚座零件图中所示视图选择表达方案精练、清晰对于表达轴承和肋的宽度来说，右视图是没有必要的，而对于T字形肋，采用剖面比拟适宜。
在标注叉架类零件的尺寸时，通常选用安装基面或零件的对称面作为尺寸基准。
(完整版)零件的机械加工工艺方案设计
一． 零件的工艺分析：1.加工表面分析(1) 以花键孔的中心线为基准的加工面这一组面包括：20.0025+ Φmm 的六齿方花键孔、20.0022+ Φmm 花键底孔两端的︒⨯152倒角和距中心线为27mm 的平面。
孔22Φmm 的上下加工表面，孔22Φmm 的内表面，有粗糙度要求为Ra 小于等于6。
3um ，25Φmm 的六齿花键孔，有粗糙度要求Ra 小于等于3。
2um ，扩两端面孔,有粗糙度要求Ra=6.3um ，加工时以上下端面和外圆40Φmm 为基准面，有由于上下端面须加工,根据“基准先行”的原则，故应先加工上下端面（采用互为基准的原则），再加工孔22Φmm, 六齿花键孔25Φmm 和扩孔。
矚慫润厲钐瘗睞枥庑赖。
(2) 以工件右端面为基准的03.008+ mm 的槽和012.0018+ mm 的槽. 这一组加工表面包括：右侧距离18mm 的上下平面，Ra=3。
2um ，有精铣平 面的要求，左侧距离为8mm 的上下平面，Ra=1.6um ，同样要求精铣,加 工时以孔22mm ，花键孔25 mm和上下平面为基准定位加工。
聞創沟燴鐺險爱氇谴净。
根据各加工方法的经济精度及一般机床所能达到的位置精度，该零件没有很难加工的表面尺寸，上述表面的技术要求采用常规加工工艺均可以保证，对于这两组加工表面而言，可以先加工其中一组表面，然后借助于专用夹具加工另一组表面，并且保证它们的位置精度要求。
残骛楼諍锩瀨濟溆塹籟。
2.毛坯种类CA6140拨叉位于车床变速机构中，主要起换档，使主轴回转运动按照工作者的要求进行工作。
宽度为012.0018+ mm 的槽尺寸精度要求很高，因为在拨叉拔动使滑移齿轮时如果槽的尺寸精度不高或间隙很大时，滑移齿轮得不到很高的位置精度。
所以，宽度为012.0018+ mm 的槽和滑移齿轮的配合精度要求很高。
零件材料HT200，考虑到此零件的工作过程中并有变载荷和冲击性载荷，因此选用锻件，以使金属纤维尽量不被切断,保证零件的工作可靠。
机械零件加工工艺规程方案设计
机械零件加工工艺规程方案设计一、引言本文旨在设计机械零件加工的规程方案，以确保加工过程的准确性、安全性和高效性。
二、工艺流程1.制定加工计划：根据零件的要求和材料特性，确定合适的加工方法和设备。
2.准备加工设备和工具：确保加工设备和工具的良好状态，包括刀具、夹具、机床等。
3.检查工件和材料：检查工件和材料是否符合要求，包括尺寸、材质、硬度等。
4.加工前准备：准备加工液、切削液和冷却液，确保加工过程的顺利进行。
5.加工操作：根据加工工艺要求，进行加工操作，包括车削、铣削、磨削等。
6.质量检查：在加工过程中进行定期检查，确保加工质量的合格性。
7.表面处理：根据要求进行表面处理，包括镀铬、喷涂等。
8.检验和验收：对加工完成的零件进行检验，确保其符合要求。
9.清洗和防锈：对加工完成的零件进行清洗和防锈处理，以延长其使用寿命。
10.包装和交付：根据客户要求进行适当的包装，并按时交付给客户。
三、注意事项1.安全第一：加工过程中必须严格遵守安全操作规程，佩戴必要的个人防护装备。
2.设备保养：定期检查和维护加工设备，确保其正常运转。
3.物料管理：加工过程中要注意对材料的储存和保护，防止受潮、受污等。
4.加工参数控制：严格控制加工参数，如切削速度、进给速度和切削深度，以确保加工质量。
5.过程记录：对加工过程中的关键参数和质量数据进行记录，以便追溯和分析。
四、质量控制1.原材料质量控制：进行必要的材料检测，确保其符合零件要求。
2.首件检查：对首件进行全面检查，确保加工程序和工装的准确性。
3.过程控制：加工过程中进行定期检查和检验，纠正加工中的问题，确保加工质量。
4.最终检验：对加工完成的零件进行全面检验，检查尺寸、表面质量和功能性能。
5.不良品处理：对不良品进行分类和处理，如返修、重新加工或报废。
五、工艺改进1.分析问题：对加工过程中出现的问题进行分析，找出问题的原因。
2.制定改进方案：根据问题的原因，制定具体的改进方案，如更换设备、改进工艺参数等。
机械加工工艺手册.第1卷
机械加工工艺手册.第１卷机械加工工艺是指将工件切削、磨削、抛光等方式加工成为具有一定形状、尺寸和表面粗糙度的零件的技术。
机械加工是制造业中非常重要的一项工艺，广泛应用于各个领域，包括汽车制造、航空航天、电子设备等。
本手册的第１卷将详细介绍机械加工的各个方面，包括切削工艺、磨削工艺、数控加工等内容，以期帮助读者全面了解机械加工工艺，提高自身的实践能力。
1. 切削工艺1.1 切削工艺概述1.2 切削机床及其分类1.3 刀具及其选择1.4 切削参数优化1.5 切削过程中的问题及解决方法实例2. 磨削工艺2.1 磨削工艺概述2.2 磨削机床及其分类2.3 磨削磨料选用2.4 磨削工艺参数2.5 磨削常见问题及其解决方法案例3. 数控加工3.1 数控加工概述3.2 数控机床的分类及其特点3.3 数控加工工艺规划3.4 数控程序编写及调试3.5 数控加工中的常见问题与解决方法案例本手册第１卷详细介绍了机械加工的各个方面，包括切削、磨削和数控加工工艺。
切削工艺的准确选择、刀具的选用以及切削参数的优化都是确保加工质量的重要因素。
磨削工艺则注重磨削机床的选择、磨料的选用以及磨削工艺参数的控制。
数控加工则是当今机械加工领域的前沿技术，数控加工工艺的规划和数控程序的编写调试都需要高度的技术水平。
通过本手册的学习，读者不仅可以了解到机械加工的基本工艺知识，还可以学习到如何解决在加工过程中遇到的一些常见问题。
希望本手册能够帮助读者深入理解机械加工工艺，并能够在实践中灵活运用，提高自身的机械加工技能。
期待读者能够通过本手册获得实际帮助，为自身的职业发展打下坚实的基础。
注：本文原创，版权归属于OpenAI。
未经许可，严禁转载。
定型机轧分散纳米染料工艺本文将详细介绍定型机轧分散纳米染料工艺的步骤和过程。
定型机轧分散纳米染料工艺是一种用于纺织品染色的高效技术，通过将纳米染料均匀分散在纺织品中，可以实现高质量的染色效果，并且具有较低的染色损耗和环境污染。
轴零件的机械加工工艺规程及夹具设计
轴零件的机械加工工艺规程及夹具设计一、轴零件的机械加工工艺规程1.材料准备：轴零件的材料通常选择优质的钢材或铸铁材料，需要根据轴零件的使用要求和工艺特点来选择合适的材料。
2.工艺路线确定：根据轴零件的形状、结构和加工要求，确定合适的工艺路线，包括车削、铣削、钻孔等加工工序的顺序和方法。
3.加工设备选择：根据轴零件的尺寸、形状和工艺要求，选择合适的加工设备，包括车床、铣床、钻床等。
4.工艺参数确定：根据轴零件的材料和加工要求，确定合适的切削速度、进给量和切削深度等工艺参数。
5.工艺操作规范：对于每个加工工序，制定相应的工艺操作规范，包括操作顺序、刀具安装、夹具装夹和加工顺序等。
6.质量检验要求：确定轴零件的质量检验要求和方法，包括尺寸偏差、表面粗糙度、硬度等指标的检验。
7.工艺文件编制：将以上所有内容整理成工艺文件，包括工艺路线图、刀具配套表、工艺操作规程和质量检验记录表等。
二、夹具设计夹具是机械加工中用来固定工件、定位和保持工件位置的装置。
在轴零件的机械加工中，夹具设计是非常重要的一环。
夹具的设计应满足以下几个要求：1.夹紧可靠：夹具的设计应保证对轴零件进行可靠的夹紧，以防止在加工过程中因工件松动而引起的加工误差。
2.定位准确：夹具的设计应能够确保轴零件在加工过程中的准确定位，以保证加工精度。
3.易于安装和调整：夹具应设计成易于安装和调整的形式，以方便操作人员进行装夹和调整。
4.加工装卸方便：夹具的设计应便于轴零件的装卸，以提高生产效率。
5.避免干涉：夹具的设计应避免与加工刀具和加工设备的干涉，以保证加工进程的顺利进行。
在夹具设计过程中，需要根据轴零件的形状、尺寸和加工要求，选择合适的夹具类型，包括平面夹具、分度夹具、对心夹具等，并进行夹具的结构设计和强度计算。
总结起来，轴零件的机械加工工艺规程及夹具设计是确保轴零件加工质量和工艺正确性的重要环节，对于提高加工效率和保证加工精度具有重要意义。
机械加工工艺及夹具设计
机械加工工艺及夹具设计目 录1 零件的分析 ...................................................... 错误!未定义书签。
1.1零件分析 .................................................................. 2 1.2 零件的工艺分析 ........................................................... 2 1.3主要技术要求 .............................................................. 3 2.确定零件的生产类型 .............................................................. 3 3 工艺规程设计 .. (4)3.1确定毛坯的制造形式 ........................................................ 4 3.2毛坯材料的选择 ............................................................ 5 3.3基面的选择 . (5)3.3.1粗基准的选择 ........................................................ 5 3.3.2精基准的选择 ........................................................ 5 3.4 热处理工序的安排 .......................................................... 6 3.5 加工顺序的安排 ............................................................ 6 3.6机械加工余量 .. (6)3.6.1机械加工余量的的确定 ................................................ 6 3.6.2毛坯尺寸的确定 ...................................................... 7 3.3.3工序余量的确定 ...................................................... 8 3.7制定工艺路线 .. (8)3.7.1 加工方案拟定 ........................................................ 8 3.7.2加工顺序的安排 ..................................................... 10 3.7.3制定工艺路线 ....................................................... 10 3.8机械加工余量、工序尺寸及毛坯尺寸的确定 (10)3.8.1毛坯尺寸的确定 ..................................................... 10 3.8.2工序尺寸及余量的确定 .. (12)4 确定切削用量及基本工时 (12)4.1锻造毛坯。
零件机械加工工艺及孔加工夹具设计毕设
摘要旋转头大量用于焦炉设备中，通过旋转头零件的传动作用将力传递给焦炉炉盖爪，用于对焦炉设备炉盖的提升动作。
旋转头零件加工工艺设计的合理性对零件加工的合格率，成本有至关重要的影响，包括毛坯的选择、工序的安排、机床的选择、切削参数的选择与计算等。
工艺设计方面最终完成工艺卡片与工序卡片。
夹具设计结果决定着生产的效率、安全性、经济性与产品质量，包括定位与夹紧方案设计、切削力校核、夹具结构设计等。
夹具设计过程考虑了夹具成本，加工质量，加工过程安全性，人工操作的轻便快捷性等诸多因素。
然后完成了夹具总装图、夹具零件图、工件装卸过程示意动画等。
课题的完成过程中大量应用了计算机辅助设计。
2D制图软件、3D建模软件、视频录制软件、图片处理软件等在设计过程中均有应用。
关键词：旋转头切削加工夹具工艺规程ABSTRACTThe rotating head was widely applied to coke oven equipment, the force is transferred to the lifting claw of furnace cover through the transmission of rotating head, used for a lifting action of furnace cover. Rational processing technic design of rotating head part have a great influence on the qualified rate of production,prime cost. Including choosing the semifinished product,sequencing process, choosing appropriate machine,cutting parameters selection and calculation.Finally, I completed process card and procedure card in machining process design module.The result of fixture design determines the production efficiency, safety, economy and the quality of the products,including positioning and clamping plan design, structure design, cutting force checking etc.Fixture design process considering the prime cost, processing quality, processing safety, manual operation is convenient and so on many factors. Accomplished the fixture assembly diagram, the spare part drawings of fixture and a flash about workpiece loading and unloading process etc.To complete the topic is widely used in computer assistant design. 2D drawing software, 3D modeling software, video recording software, image processing software has been used in the design process.Keywords：rotating head machining fixture process planning目录第一章旋转头零件的分析 (1)1.1零件的作用 (1)1.2零件的技术要求 (1)第二章旋转头零件工艺规程设计 (2)2.1确定毛坯的制造形式 (2)2.2基准的选择 (2)2.3表面加工方法的确定 (2)2.4 工序顺序安排 (2)2.6切削参数计算 (5)第三章 M12螺纹孔钻削夹具设计 (33)3.1原始资料 (33)3.2设计特点 (33)3.3 钻孔夹具结构设计 (34)3.4 钻孔夹具Flash设计制作 (38)第四章毕设完成状况总结 (41)致谢 (42)参考文献 (43)第一章旋转头零件的分析1.1零件的作用旋转头零件大量应用于焦炉设备中，通过旋转头零件的传动作用将力传递给焦炉炉盖爪，用于对焦炉设备炉盖的提升动作。
机械加工工艺规程设计实验报告
机械加工工艺规程设计实验报告
实验目的：设计一份机械加工工艺规程，包括加工步骤、加工工艺参数和质量要求，以实现对零件的加工。
实验原理：机械加工工艺规程是对机械加工过程中所需的操作步骤、工艺参数和质量要求进行规定和记录的文件。
通过设计机械加工工艺规程，可以确保零件的加工质量，并提高生产效率。
实验设备：机床、切削工具、测量工具。
实验步骤：
1. 确定需要加工的零件类型和材料。
根据零件的特点和要求，选择合适的机床和切削工具。
2. 根据零件的几何形状和尺寸，绘制工艺图。
确定零件的加工轮廓和公差要求。
3. 根据零件的加工轮廓和公差要求，选择合适的切削工具和切削速度。
4. 确定切削工具的切削道具和切削方式，记录切削参数。
5. 根据零件的加工要求，确定加工顺序和加工步骤。
记录每个步骤的工艺参数和操作要点。
6. 完成机械加工工艺规程的设计和编写。
包括加工步骤、加工工艺参数、质量要求和安全注意事项等内容。
实验结果与分析：
根据零件的需要，设计了一份机械加工工艺规程。
通过该规程，可以按照标准化的步骤、参数和要求，对零件进行加工。
这有
助于提高加工质量和生产效率。
实验结论：设计一份机械加工工艺规程，对于保证零件加工质量、提高生产效率具有重要意义。
这需要根据零件的几何形状和要求，选择适当的切削工具和切削速度，并确定加工顺序和加工步骤。
通过实验，我们成功设计了一份机械加工工艺规程，为零件加工提供了有力支持。
轴类零件机械加工工艺规程设计
1.零件图的分析
设计说明书
由零件图可知，该零件属于轴类回转体零件，零件表面有圆弧，切槽，倒角，简 单螺纹，锥体，锥孔部分，是一个结构复杂的细长轴零件，零件的主体尺寸长度为 145mm，最大位置直径为Φ53mm，最右端有一段长 22mm 公称直径为Φ33mm 的普通 螺纹，并有 2×45º倒角，但零件中没有退刀槽，这就给零件的加工增加了一定的难度， 再是一段由直径为Φ35mm 和Φ44mm 之间连接的半径为 R24mm 的圆弧，要计算出交 点尺寸才可以编程，左端的孔加工也有一定的难度，最小直径部分要计算出尺寸，加 工时要保证孔的锥度和表面粗糙度，中间要有大量的计算。给整个设计带来了一定的 挑战。
因： VC=∏dn/1000
F= f×n
故主轴转速：n=（1000×110）/（3.14×60）=584r/min
进给速度：F= f×n=0.3×584=175 mm/min
考虑到刀具强度、机床刚度等实际情况，选择 n=600r/min F=200 mm/min
ap=3mm； （2）精车外圆时，选取 VC=130m/min ap=0.2mm f=0.1mm.
选取刀具时，要使刀具的尺寸与被加工工件的表面尺寸和形状相适应。根据零件 的分析所选择的刀具有：主偏角分别为 75º、30º的外圆车刀，宽度为 3.5mm 的切槽刀， 刀片材料为标准的 60º螺纹车刀。标准直径为Φ24 的麻花钻，内圆车刀。刀片材料为 YT15 或 YT30。 2.4 机床的选用
根据现有数控机床和零件的加工工艺可选用。华中数控系统（HNC-21），机床型 号为华中世纪星 21TCK1640 数控车床，功率：4KW，可选用的加工的工件毛坯为Φ60 ×150,高速档为：250～2500r/min,低速档为：75～790r/min。机床精度为 0.001,机床 辅住夹具有顶尖、尾座。
典型零件的机械加工工艺分析
第4章典型零件的机械加工工艺分析本章要点本章介绍典型零件的机械加工工艺规程制订过程及分析，主要内容如下：1．介绍机械加工工艺规程制订的原则与步骤。
2．以轴类、箱体类、拨动杆零件为例，分析零件机械加工工艺规程制订的全过程。
本章要求：通过典型零件机械加工工艺规程制订的分析，能够掌握机械加工工艺规程制订的原则和方法，能制订给定零件的机械加工工艺规程。
§4.1 机械加工工艺规程的制订原则与步骤§4.1.1机械加工工艺规程的制订原则机械加工工艺规程的制订原则是优质、高产、低成本，即在保证产品质量前提下，能尽量提高劳动生产率和降低成本。
在制订工艺规程时应注意以下问题：1．技术上的先进性在制订机械加工工艺规程时，应在充分利用本企业现有生产条件的基础上，尽可能采用国内、外先进工艺技术和经验，并保证良好的劳动条件。
2．经济上的合理性在规定的生产纲领和生产批量下，可能会出现几种能保证零件技术要求的工艺方案，此时应通过核算或相互对比，一般要求工艺成本最低。
充分利用现有生产条件，少花钱、多办事。
3．有良好的劳动条件在制订工艺方案上要注意采取机械化或自动化的措施，尽量减轻工人的劳动强度，保障生产安全、创造良好、文明的劳动条件。
由于工艺规程是直接指导生产和操作的重要技术文件，所以工艺规程还应正确、完整、统一和清晰。
所用术语、符号、计量单位、编号都要符合相应标准。
必须可靠地保证零件图上技术要求的实现。
在制订机械加工工艺规程时，如果发现零件图某一技术要求规定得不适当，只能向有关部门提出建议，不得擅自修改零件图或不按零件图去做。
§4.1.2 制订机械加工工艺规程的内容和步骤1．计算零件年生产纲领，确定生产类型。
2．对零件进行工艺分析在对零件的加工工艺规程进行制订之前，应首先对零件进行工艺分析。
其主要内容包括：（1)分析零件的作用及零件图上的技术要求。
(2)分析零件主要加工表面的尺寸、形状及位置精度、表面粗糙度以及设计基准等；(3)分析零件的材质、热处理及机械加工的工艺性。
零件的机械加工工艺规程及工艺装备设计_机械制造技术基础_课程设计指导书[管理资料]
![零件的机械加工工艺规程及工艺装备设计_机械制造技术基础_课程设计指导书[管理资料]](https://img.taocdn.com/s3/m/5bad4ec64b73f242326c5fbb.png)
零件的机械加工工艺规程及工艺装备设计机械制造技术基础课程设计指导书目录第一章概述 (03)第二章机械加工工艺规程的制定 (08)第一节零件的分析与毛坯的选择 (09)第二节工艺路线的拟定 (10)第三节工序设计及工艺文件的填写 (13)第三章机床夹具设计 (16)第一节夹具设计的步骤 (16)第二节夹具设计举例 (21)附录一机械制造技术基础课程设计说明书实例 (28)附录二部分相关标准 (63)第一章概述机械制造技术基础课程设计，是以切削理论为基础、制造工艺为主线、兼顾工艺装备知识的机械制造技术基本设计能力培养的实践课程；是综合运用机械制造技术的基本知识、基本理论和基本技能，分析和解决实际工程问题的一个重要教学环节；是对学生运用所掌握的“机械制造技术基础”知识及相关知识的一次全面应用训练。
机械制造技术基础课程设计，是以机械制造工艺及工艺装备为内容进行的设计。
即以给定的一个中等复杂程度的中小型机械零件为对象，在确定其毛坯制造工艺的基础上，编制其机械加工工艺规程，并对其中某一工序进行机床专用夹具设计。
一、课程设计的目的机械制造技术基础课程设计是为未来从事机械制造技术工作的一次基本应用能力的全面训练。
通过课程设计培养学生制定零件机械加工工艺规程和分析工艺问题的能力，以及设计机床夹具的能力。
在设计过程中，学生应熟悉有关标准和设计资料，学会使用有关手册和数据库。
1、能熟练运用机械制造技术基础课程中的基本理论以及在生产实践中学到的实践知识，正确地解决一个零件在加工中的定位、夹紧以及工艺路线安排、工艺尺寸确定等问题，保证零件的加工质量。
2、提高结构设计能力。
学生通过夹具设计的训练，应获得根据被加工零件的加工要求，设计出高效、省力、经济合理而能保证加工质量的夹具的能力。
3、学会使用手册、图表及数据库资料。
掌握与本设计有关的各种资料的名称、出处，能够做到熟练运用。
二、课程设计的内容1、课程设计题目。
机械制造技术基础课程设计题目为：XXXX 零件的机械加工工艺规程及工艺装备设计2、课程设计的内容。
典型零件的机械加工工艺分析
第4章典型零件的机械加工工艺分析本章要点本章介绍典型零件的机械加工工艺规程制订过程及分析，主要内容如下：1．介绍机械加工工艺规程制订的原则与步骤。
2．以轴类、箱体类、拨动杆零件为例，分析零件机械加工工艺规程制订的全过程。
本章要求：通过典型零件机械加工工艺规程制订的分析，能够掌握机械加工工艺规程制订的原则和方法，能制订给定零件的机械加工工艺规程。
§4.1 机械加工工艺规程的制订原则与步骤§4.1.1机械加工工艺规程的制订原则机械加工工艺规程的制订原则是优质、高产、低成本，即在保证产品质量前提下，能尽量提高劳动生产率和降低成本。
在制订工艺规程时应注意以下问题：1．技术上的先进性在制订机械加工工艺规程时，应在充分利用本企业现有生产条件的基础上，尽可能采用国内、外先进工艺技术和经验，并保证良好的劳动条件。
2．经济上的合理性在规定的生产纲领和生产批量下，可能会出现几种能保证零件技术要求的工艺方案，此时应通过核算或相互对比，一般要求工艺成本最低。
充分利用现有生产条件，少花钱、多办事。
3．有良好的劳动条件在制订工艺方案上要注意采取机械化或自动化的措施，尽量减轻工人的劳动强度，保障生产安全、创造良好、文明的劳动条件。
由于工艺规程是直接指导生产和操作的重要技术文件，所以工艺规程还应正确、完整、统一和清晰。
所用术语、符号、计量单位、编号都要符合相应标准。
必须可靠地保证零件图上技术要求的实现。
在制订机械加工工艺规程时，如果发现零件图某一技术要求规定得不适当，只能向有关部门提出建议，不得擅自修改零件图或不按零件图去做。
§4.1.2 制订机械加工工艺规程的内容和步骤1．计算零件年生产纲领，确定生产类型。
2．对零件进行工艺分析在对零件的加工工艺规程进行制订之前，应首先对零件进行工艺分析。
其主要内容包括：（1)分析零件的作用及零件图上的技术要求。
(2)分析零件主要加工表面的尺寸、形状及位置精度、表面粗糙度以及设计基准等；(3)分析零件的材质、热处理及机械加工的工艺性。
轴类零件的加工工艺资料分析
轴类零件的加工工艺绪论本课题主要研究轴类零件加工过程，加工工艺注意点及改进的方法，通过总结非标件的加工以及典型半成品轴类零件的加工实例来加以说明。
现在许多制造最终成品的工厂为了提高机器的某些性能或者降低成本，需要找机械加工厂定做的，常常会因为设备、技术或者工艺规程制定的不是很好，加工出来的部件无法满足使用要求，所以需要一次次的总结，改进加工工艺，从而完善产品。
经过总结了生产上出现的问题，写下了这篇论文。
轴类零件是机器中经常遇到的典型零件之一。
它在机械中主要用于支承齿轮、带轮、凸轮以及连杆等传动件，以传递扭矩。
按结构形式不同，轴可以分为阶梯轴、锥度心轴、光轴、空心轴、曲轴、凸轮轴、偏心轴、各种丝杠等。
图轴的种类a)光轴 b)空心轴 c)半轴 d)阶梯轴 e)花键轴 f)十字轴 g）偏心轴h)曲轴 i) 凸轮轴1 轴类零件的功用、结构特点轴类零件是机器中经常遇到的典型零件之一。
它在机械中主要用于支承齿轮、带轮、凸轮以及连杆等传动件，以传递扭矩。
按结构形式不同，轴可以分为阶梯轴、锥度心轴、光轴、空心轴、曲轴、凸轮轴、偏心轴、各种丝杠等。
它主要用来支承传动零部件，传递扭矩和承受载荷。
轴类零件是旋转体零件，其长度大于直径，一般由同心轴的外圆柱面、圆锥面、内孔和螺纹及相应的端面所组成。
根据结构形状的不同，轴类零件可分为光轴、阶梯轴、空心轴和曲轴等。
轴的长径比小于5的称为短轴，大于20的称为细长轴，大多数轴介于两者之间。
1.1轴类零件的毛坯和材料1.1.1轴类零件的毛坯轴类毛坯常用圆棒料和锻件；大型轴或结构复杂的轴采用铸件。
毛坯经过加热锻造后，可使金属内部纤维组织沿表面均匀分布，获得较高的抗拉、抗弯及抗扭强度。
根据生产规模的不同，毛坯的锻造方式有自由锻和模锻两种。
中小批生产多采用自由锻，大批大量生产时采用模锻。
1.1.2轴类零件的材料轴类零件材料常用45钢，精度较高的轴可选用40Cr、轴承钢GCr15、弹簧钢65Mn，也可选用球墨铸铁；对高速、重载的轴，选用20Mn2B、20Cr等低碳合金钢或38CrMoAl氮化钢。
支架零件的机械加工工艺规程设计
支架零件的机械加工工艺规程设计支架零件的机械加工工艺规程设计一、引言支架是一种连接或支撑装置，应用于机械、电子、航空、轨道交通等领域，其作用为承载或固定设备或产品，使其稳定运行。
支架通常由多个零件组成，其中的共性零部件是机加工制造的重要组成部分。
因此，结合具体的支架零件来设计一条科学、合理的机械加工工艺规程，可以有效提高零件的机械精度、制造效率和工艺水平，保证其质量达到所需标准。
二、支架零件机械加工特点支架零件是机械加工中较为复杂的部件之一，其结构形式、工艺难度和加工工序多样，有以下几方面的特点：1. 零件的尺寸精度要求高，尤其是在对齐位置和轴向距离方面，需要达到较高的精度要求，一般为零点几毫米。
2. 材料要求高，支架零件通常使用优质铝合金或硬质钢等高强材料，种类复杂，需要根据不同的材料选择不同的加工参数和切削工具。
3. 工艺特殊，支架零件存在多个零件之间的加工连接和配合，需要考虑其相互影响的关系，合理选定加工工艺参数。
4. 表面粗糙度是一个重要的加工指标，需要在确保几何精度的前提下尽可能达到光滑的表面。
三、支架零件机械加工工艺规程设计支架零件的机械加工工艺规程设计需要充分考虑上述特点。
下面以某型支架零件为例，介绍其机械加工工艺规程设计。
1. 确定加工工艺流程根据支架零件的特点和零件图纸，确定加工工艺流程。
具体步骤为：支架零件的加工流程如下：材料切割―车前端面―车槽―区间倒角―打滚花―放电铣削段―车端面―内外圆轴承座修磨―表面处理―包装称重。
2. 加工工艺参数的选择根据支架零件的材质、尺寸和表面要求，选定合适的加工参数，包括切削速度、进给速度、切削深度、切削量等。
对于支架零件中的旋转部件，轴承座的尺寸和角度直接影响到零件的使用效果，需要采用精密磨床进行修磨，精度要求高。
因此，选用高速碳化硅（SiC）砂轮进行精密磨床的精修工作，并在加工过程中逐步地进行砂轮切换，以逐步to完成修磨工作。
通过以上加工工艺，能够满足零件的加工要求。
齿轮零件的加工工艺毕业设计
齿轮零件的加工工艺毕业设计一、齿轮零件的加工工艺概述齿轮作为机械传动系统中的重要部件，具有传递动力和转矩的作用。
其加工精度和表面质量对机械性能和使用寿命有着决定性影响。
因此，齿轮零件的加工工艺是机械制造中的重要环节之一。
本文将以圆柱齿轮为例，介绍其加工流程、设备选型、刀具选择、加工参数等方面的内容。
二、齿轮零件的加工流程1. 材料准备：选择合适的材料，根据设计要求进行锻造或铸造成型，并进行热处理。
2. 初步车削：将锻造或铸造后的齿轮毛坯进行初步车削，使其尺寸达到设计要求，并进行粗磨。
3. 精密车削：在精密车床上进行精密车削，使齿轮毛坯达到高精度要求。
这一步需要使用高精度刀具和设备，并严格控制切削参数，以确保加工质量。
4. 齿形加工：采用滚切削法或成型法进行齿形加工。
其中，滚切削法可以保证齿形精度和表面质量，成型法则适用于小批量生产。
5. 精密磨削：在磨床上进行精密磨削，使齿轮表面达到高精度和高光洁度要求。
这一步需要使用高精度的磨削设备和刀具，并严格控制加工参数。
6. 检验：对加工后的齿轮进行检测，包括尺寸、齿形、表面质量等方面。
如果不合格，则需要重新加工或修正。
7. 表面处理：根据使用要求进行表面处理，如镀铬、喷涂等。
8. 组装：将齿轮与其他部件组装在一起，完成机械传动系统的组装。
三、设备选型1. 车床：需要选择高精度的数控车床或普通车床，并配置相应的夹具和刀具。
2. 磨床：需要选择高精度的数控磨床或普通磨床，并配置相应的砂轮和夹具。
3. 滚齿机：如果采用滚切削法进行齿形加工，则需要选择相应的滚齿机，并配置相应的滚刀。
四、刀具选择1. 车削刀具：需要选择高精度的车削刀具，如硬质合金刀具、陶瓷刀具等，并根据加工材料和加工要求进行选择。
2. 磨削砂轮：需要选择高精度的磨削砂轮，如CBN砂轮、金刚石砂轮等，并根据加工材料和加工要求进行选择。
3. 滚切削滚刀：需要选择合适的滚切削滚刀，并根据齿形参数和加工要求进行选择。
第二章 机械加工工艺规程的设计
图 1－4 以棒料制造阶梯轴的工作行程
注意： 1）构成工步的任一因素改变后，均视为另一工步 2）在工件一次安装中,连续进行若干相同工步，
为简化工艺文件,可视为一个复合工步。 3）采用多刀加工均视为一个复合工步。
X
√
X√
应尽量减少使用刀具的种类
X√
X√
减少加工的安装次数
镗孔
（2）零件结构应便于度量 锥孔两端最好留有圆柱面 花键齿采用偶数
（3）零件结构应有足够的刚度
对该轴类零件进行工艺审查：
生产类型为中批量。 毛坯为锻件， 材料为40Cr， 零件需作调质处理， 硬度HB240-280
多轴肩
粗糙度太低 缺退刀槽
（2）最终热处理 最终热处理安排在半精加工以后和磨削加工之前 （但有氮化处理时，应安排在精磨之后），主要用于提 高材料的强度和硬度。 调质处理：初加工或半精加工以后，使钢材获得一 定的强度、硬度及良好的冲击韧性等； 淬火、渗碳淬火：半精加工以后，提高表面硬度； 氮化、氰化：精加工之后，提高表面的耐磨性、耐 疲劳性、耐蚀性及耐高温性。
一、机械加工工艺规程的作用
1、是生产准备工作的依据 2、是组织生产的指导性文件 3、是新建和扩建工厂（或车间）时的原始资料 4、便于积累、交流和推广行之有效的生产经验
二、 机械加工工艺规程的制订程序
（一）机械加工工艺规程的设计原则
1、确保加工质量，达到产品图样所提出的技术条件。 2、提高生产率，按期完成并力争超额完成生产任务。 3、减少人力和物力的消耗，降低生产成本。 4、降低工人的劳动强度，提供安全良好的工作条件。
所谓经济精度及表面粗糙度是指在正常加工条件 下某一加工方法所能保证的加工精度及表面粗糙度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
