proteus实验指导书
PROTEUS教学实验系统(单片机E型)三合一综合实验指导书1.04
4B
1.2
蜂鸣器
实验系统的硬件布局
模块 2（数码管模块） 8 位数码管驱动电路 BCD 译码电路 8 路拨码开关 模块 6（IO 扩展） 8255 接口电路 3-8 译码器电路 串转并接口电路 并转串接口电路 模块 10（AD/DA） 并行 AD 并行 DA 串行 AD 串行 DA 模块 11 （按键、 LED） 模块 12（矩阵键盘） 8 路 LED 8 路独立按键 4*4 矩阵键盘 模块 3（1602 模块） 模块 4(电源模块) LCD1602 独立的 74LS373 独立的 74LS00 模块 0（MCU） 51/AVR/PIC 单脉冲、 矩形波、 +12V +5V、-5V、GND 模块 7（功能扩展） 有标配的模块， 也可以 供用户自己发挥 模块 8（12864 模块） LCD128*64
实验二十八 实验二十九 实验三十
LCD12864 液晶显示实验（KS0108） .................................... 86
35H
继电器控制实验..................................................... 88
36H
单片机播放音乐实验................................................... 90
1H 2H 3H 4H 5H 6H 7H 8H 9H 10H 11H 12H 13H 14H 15H 16H 17H 18H 19H 20H 21H 22H 23H 24H 25H 26H 27H 28H 29H 30H 31H 32H 33H 34H
I
PORTEUS 教学实验系统（单片机 E 型）实验指导书
单片机PROTEUS实验指导书
目录实验一I/O 口输出控制实验 (20)实验二I/O 口输入输出控制实验 (24)实验三中断程序设计练习 (34)实验四定时器、计数器实验 (32)Keil C51 集成开发环境介绍1、打开计算机，运行Keil C51 集成开发环境。
图1-1 第一次启动Keil C图1-2 Keil C μVision2 操作界面Keil C 软件菜单命令非常丰富，常用的菜单命令都有对应的快捷键和快捷图标，自己可以打开相应的菜单，熟悉各种命令。
2．选择“Project”-“New Project…”建立新的工程文件（注意工程文件放置的文件夹），输入文件名，选择“保存”。
图1-3 创建一个新工程图1-4 为新工程命名并保存3．工程保存后会弹出来一个器件选择窗口，这里需要选择单片机芯片类型。
器件选择的目的是告诉μVision2 最终使用的80C51 芯片的型号是哪一个公司的哪一个型号，因为不同型号的51 芯片内部的资源是不同的。
图1-5 器件选择窗口如果不知道自己需要使用什么型号的芯片，暂时选择“Atmel”下的“AT89C51”，然后在接下来的窗口中，选择“是”，加载芯片基本参数。
图1-6 选择AT89C51 芯片4．选择“File”-“New”或者点击新文件快捷图标，会打开一个文本编辑器窗口。
输入下列数据传送的程序，然后选择“File”-“Save…”，注意保存的时候给文件起名字以后，加个文件名后缀，Keil C 支持汇编语言及C 语言编程，它是依靠文件名后缀来判断文件是汇编语言还是C 语言格式的，如果是汇编语言，后缀为“.asm”，C 语言格式的，后缀为“.c”。
我们根据实验要求选择保存为汇编语言格式或C 语言格式。
注意此时程序中的一些代码和寄存器将会自动蓝色显示，方便观察。
图1-7 创建一个新文件图1-8 输入程序并保存文件5．选择“Project”-“Targets，Groups，Files…”，选择“Groups/Add Files”标签，首先点击下边窗口中的“Source Group 1”，然后选择下边的“Add Files to Group…”，在接下来的窗口中，首先选择你需要加入的文件的后缀名（默认是.c，我们可选择“Asm Sourcefile，即后缀为.asm”）。
单片机实验指导书(PROTUES实用)
单片机原理与接口技术实验指导书2009.10.28目录软件部分 (1)实验一赋值程序 (1)一实验目的 (1)二实验内容 (1)三程序流程图 (1)四实验步骤 (1)五参考程序 (1)实验二数据区传送程序 (3)一实验目的 (3)二实验内容 (3)三程序流程图 (3)四实验步骤 (3)五参考程序 (3)硬件部分 (5)实验一P1口亮灯实验 (5)一实验目的 (5)二实验内容 (5)三程序流程图 (5)四仿真电路 (6)五硬件实现电路 (6)六实验步骤 (7)七参考程序 (7)实验二P1口转弯灯实验 (8)一实验目的 (8)二实验内容 (8)三程序流程图 (8)四仿真电路 (8)五实验电路 (9)六实验步骤 (9)七参考程序 (9)附录一Keil Vison2使用入门 (11)附录二Protues使用入门 (13)附录三KeilC与Proteus连接调试 (15)软件部分软件实验中，涉及外部数据存储器扩展寻址操作，须按下图连接实验线路。
说明：1 将存储器单元的D0－D7与数据总线单元D0－D7相连；存储器单元的A0－A12与地址总线单元A0－A12相连。
2 存储器单元的WE/PGM与六位LED左下方单元的WR或IOWR相连。
3 存储器单元的CS1与六位LED右下方单元A15相连。
4 存储器单元的OE与六位LED左下方单元的RD或IORD相连实验一赋值程序一实验目的1 熟悉汇编指令2 掌握汇编语言程序设计的一般方法二实验内容编写程序实现存储块（2000H---20FFH）的赋值操作（如全为0FFH）。
三程序流程图图1 流程图四实验步骤1 编写程序并调试。
2 在实验箱上运行程序，并查看对应存储器和寄存器的内容。
五参考程序ORG 0000HLJMP MAINORG 0030HMAIN: MOV R0,#00HMOV DPTR,#2000HMOV A,#0FFHLOOP0:MOVX @DPTR,AINC DPTRINC R0CJNE R0,#00H,LOOP0；判断赋值是否完成LOOP1:SJMP LOOP1END实验二数据区传送程序一实验目的1 熟悉汇编指令2 掌握汇编语言程序设计的一般方法二实验内容编写程序实现内存块的移动操作（将20H单元开始的64字节数据移动到3000H开始的存储区）。
keil与proteus实习指导书

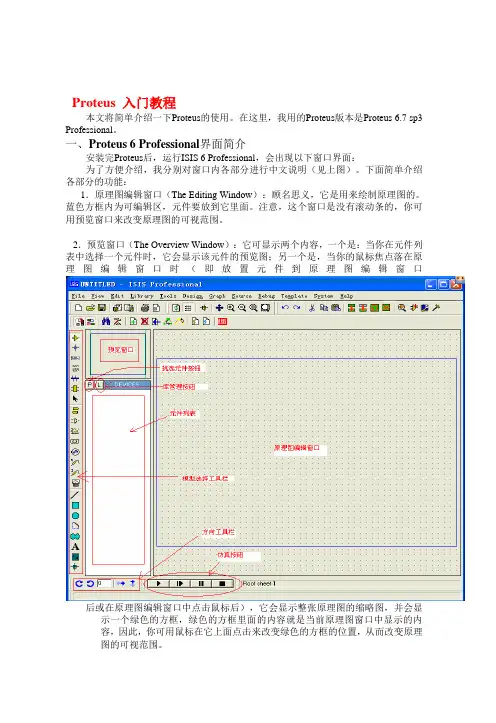

Proteus 入门教程本文将简单介绍一下Proteus的使用。
在这里，我用的Proteus版本是Proteus 6.7 sp3 Professional。
一、Proteus 6 Professional界面简介安装完Proteus后，运行ISIS 6 Professional，会出现以下窗口界面：为了方便介绍，我分别对窗口内各部分进行中文说明（见上图）。
下面简单介绍各部分的功能：1．原理图编辑窗口（The Editing Window）：顾名思义，它是用来绘制原理图的。
蓝色方框内为可编辑区，元件要放到它里面。
注意，这个窗口是没有滚动条的，你可用预览窗口来改变原理图的可视范围。
2．预览窗口（The Overview Window）：它可显示两个内容，一个是：当你在元件列表中选择一个元件时，它会显示该元件的预览图；另一个是，当你的鼠标焦点落在原理图编辑窗口时（即放置元件到原理图编辑窗口后或在原理图编辑窗口中点击鼠标后），它会显示整张原理图的缩略图，并会显示一个绿色的方框，绿色的方框里面的内容就是当前原理图窗口中显示的内容，因此，你可用鼠标在它上面点击来改变绿色的方框的位置，从而改变原理图的可视范围。
3．模型选择工具栏（Mode Selector Toolbar）：主要模型（Main Modes）：1* 选择元件（components）（默认选择的）2* 放置连接点3* 放置标签（用总线时会用到）4* 放置文本5* 用于绘制总线6* 用于放置子电路7* 用于即时编辑元件参数（先单击该图标再单击要修改的元件）配件（Gadgets）：1* 终端接口（terminals）：有VCC、地、输出、输入等接口2* 器件引脚：用于绘制各种引脚3* 仿真图表（graph）：用于各种分析，如Noise Analysis4* 录音机5* 信号发生器（generators）6* 电压探针：使用仿真图表时要用到7* 电流探针：使用仿真图表时要用到8* 虚拟仪表：有示波器等2D图形（2D Graphics）：1* 画各种直线2* 画各种方框3* 画各种圆4* 画各种圆弧5* 画各种多边形6* 画各种文本7* 画符号8* 画原点等4．元件列表（The Object Selector）：用于挑选元件（components）、终端接口（terminals）、信号发生器（generators）、仿真图表（graph）等。
proteus教学实验系统(单片机e型)实验指导
目录（版本 1.03）第1章PROTEUS教学实验系统(单片机E型)简介及使用说明 (1)1.1 系统简介 (1)1.2 实验系统的硬件布局 (4)1.3 实验系统原理图 (5)1.4 实验板硬件图 (16)1.5 USB下载方式说明 (23)第2章硬件实验目录 (27)实验一I /O口输出实验—LED流水灯实验 (27)实验二I/O口输入/输出实验—模拟开关灯 (29)实验三8255并行I/O扩展实验 (31)实验四无译码的七段数码管显示实验 (33)实验五BCD译码的多位数码管扫描显示实验 (36)实验六独立式键盘实验 (38)实验七计数器实验 (40)实验八定时器实验 (42)实验九单个外部中断实验 (44)实验十中断嵌套实验 (46)实验十一矩阵键盘扫描实验 (49)实验十二串行端口并行输出扩充实验 (51)实验十三串行端口并行输入扩充实验 (53)实验十四单片机与PC之间串行通信实验 (55)实验十五双单片机通信实验 (58)实验十六I2C总线——AT24CXX存储器读写 (60)实验十七温度传感器DS18B20实验 (64)实验十八实时时钟DS1302实验 (66)实验十九A/D转换实验 (68)实验二十D/A转换实验 (70)实验二十一1602液晶显示的控制（44780） (72)实验二十二12864液晶显示的控制（KS0108） (74)实验二十三直流电机控制实验 (76)实验二十四步进电机控制实验 (78)实验二十五16X16阵列LED显示 (81)实验二十六直流电机测速实验 (83)实验二十七串行AD—TLC549实验 (85)实验二十八串行DA—TLC5615实验 (87)实验二十九继电器控制实验 (89)实验三十LCD 1602 IO方式驱动 (92)第3章软件仿真实验目录 (96)实验一可控硅驱动 (96)实验二光耦应用实验 (98)实验三单片机播放音乐实验 (100)实验四SD卡读写实验 (104)第1章PROTEUS教学实验系统(单片机E型)简介及使用说明1.1 系统简介【硬件特点】PROTEUS教学实验系统（单片机E型）是我公司陆续推出的PROTEUS教学实验系统第三版。
proteus实验指导书
proteus实验指导书实验⼀基于proteus的交互式仿真和基于图表的仿真⼀、实验⽬的：1、熟悉Proteus的菜单界⾯。
2、熟悉原理图绘制⼯具；3、掌握画原理图基本操作，完整绘制原理图的⽅法。
4、掌握proteus交互式仿真和基于图表的仿真的实现过程。
5、能够根据仿真结果掌握电路的⼯作原理及过程。
⼆、实验设备安装有Proteus软件的计算机。
三、实验内容通过实例掌握电路图的绘制⽅法。
绘制电路的具体步骤如下：1、新建设计项⽬及电路图。
2 、添加元件库。
3、调⼊并摆放元器件，需要时修改参数。
4、连线。
5 、电源、地的选择及连接。
图例如下：图⼀对上图进⾏交互式仿真。
图中各元件名称：电源：battery 滑动变阻器：pot-hg定时器：555 电阻：resistor 电容：cap虚拟仪器：⽰波器OSCILLOSCOPE定时/计数器COUNTER TIMER其中：R1=6.3k R2=10k C1=1uf图⼆对上图进⾏基于图表的仿真，在编辑窗⼝放置模拟分析图表。
图中运放的型号为：741四、简答题图⼀请回答下列问题：1. 指出该图中虚拟仪器定时/计数器的⼯作模式；2. 绘出该电路的输出波形；并测量其周期、频率以及占空⽐；3．请说出改变滑动变阻器对该电路输出波形的影响。
图⼆请回答下列问题：1.请写出显⽰信号源属性的⽅法。
2.说出图中运放的作⽤。
3.测量该电路的电压增益以及输出信号的周期，并简述输出与输⼊的频率及相位的关系。
实验⼆ RC 低通滤波器的交流参数扫描分析和频率特性分析⼀、实验⽬的：1、掌握proteus 的交流参数扫描分析⽅法；2、掌握proteus 的频率特性分析⽅法；3、根据仿真结果掌握RC 低通滤波器的⼯作原理。
⼆、实验设备安装有Proteus 软件的计算机。
三、实验内容1.对下图进⾏交流参数扫描分析。
图中各元件名称：电阻：resistor 电容：cap 正弦波信号源：sine 地：ground 信号源属性按下左图进⾏编辑：将电压探针分别添加到交流参数扫描分析图表的左纵轴和右纵轴。
Proteus实验指导书单片机
Proteus 7 Professional 仿真单片机入门教程初学单片机时，拿着一块实验板发呆，电路也不懂、程序也不懂，只好慢慢弄，等弄懂了，实验板也差不多报销了。
而Proteus 正好可以解决这个问题，它功能强大，这里只讨论仿真MCU 的功能。
它可以在原理图上仿真，不用出PCB 板。
一、Proteus 6 Professional界面简介上图是启动后的画面。
下面简单介绍各部分的功能：1．原理图编辑窗口（The Editing Window）：顾名思义，它是用来绘制原理图的。
蓝色方框内为可编辑区，元件要放到它里面。
注意，这个窗口是没有滚动条的，你可用预览窗口来改变原理图的可视范围。
2．预览窗口（The Overview Window）：它可显示两个内容，一个是：当你在元件列表中选择一个元件时，它会显示该元件的预览图；另一个是，当你的鼠标焦点落在原理图编辑窗口时（即放置元件到原理图编辑窗口后或在原理图编辑窗口中点击鼠标后），它会显示整张原理图的缩略图，并会显示一个绿色的方框，绿色的方框里面的内容就是当前原理图窗口中显示的内容，因此，你可用鼠标在它上面点击来改变绿色的方框的位置，从而改变原理图的可视范围。
3．模型选择工具栏（Mode Selector Toolbar）：主要模型（Main Modes）：1* 选择元件（components）（默认选择的）2* 放置连接点3* 放置标签（用总线时会用到）4* 放置文本5* 用于绘制总线6* 用于放置子电路7* 用于即时编辑元件参数（先单击该图标再单击要修改的元件）配件（Gadgets）：1* 终端接口（terminals）：有VCC、地、输出、输入等接口2* 器件引脚：用于绘制各种引脚3* 仿真图表（graph）：用于各种分析，如Noise Analysis4* 录音机5* 信号发生器（generators）6* 电压探针：使用仿真图表时要用到7* 电流探针：使用仿真图表时要用到8* 虚拟仪表：有示波器等2D图形（2D Graphics）：1* 画各种直线2* 画各种方框3* 画各种圆4* 画各种圆弧5* 画各种多边形6* 画各种文本7* 画符号8* 画原点等4．元件列表（The Object Selector）：用于挑选元件（components）、终端接口（terminals）、信号发生器（generators）、仿真图表（graph）等。
《单片机原理》实验指导书proteus
《单片机原理及接口》实验指导书莆田学院信息工程学院2016年2月目录实验一仿真系统搭建 (1)实验二实验系统编程应用 (7)实验三流水灯实验 (9)实验四 LED数码管显示实验 (11)实验五键盘实验 (13)实验六中断系统实验 (15)实验七 51定时器实验 (17)实验一仿真系统搭建一、实验目的了解实验设备的软硬件组成，包括keil单片机仿真软件的安装、设置与使用，单片机仿真调试软件的安装、设置与使用，单片机仿真器的功能、结构与使用，51单片机实验板的电路结构、工作原理与使用。
熟悉使用keil单片机仿真软件、仿真调试软件和实验板进行协调工作的方法。
熟悉使用至少两种单片机仿真系统建立、设置、调试工作项目的方法。
二、实验原理整个实验系统由仿真调试软件（keil单片机仿真软件、伟福仿真调试软件）、单片机仿真头（伟福仿真器）和单片机最小板（51单片机实验板）组成或使用Proteus 仿真系统进行硬件仿真。
仿真软件进行项目的管理设置，仿真器进行软件的下载与单片机的仿真（IAP），实验板搭载建立各种外围电路。
主要掌握的软件有KEIL编程软件、Proteus硬件仿真软件和其他一些差用软件及硬件构造。
整个实验系统使用时，若使用硬件仿真，第一步安装KEIL软件，第二步安装星研系列仿真调试软件，第三步将仿真器的数据口和电源口连接微机及实验板，进行仿真器驱动安装。
第四步将仿真头插入实验板插座（注意仿真头三角箭头标注引脚为第一脚），开机调试。
若使用软件仿真，第一步安装KEIL软件，第二步安装Proteus硬件仿真软件，然后用Proteus硬件仿真软件进行电路构建，最后进行程序调试。
1、Keil软件的安装设置：启动后，点击Project菜单新建项目。
新建项目后，选择仿真单片机型号，并新建或加入程序文件。
编写加入C语言程序后就可以对项目进行设置，进而使用Project菜单进行编译、连接和调试运行等操作。
图1-7 项目设置项目的设置包括Target菜单中的单片机振荡频率，debug菜单中的仿真方法。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验一基于proteus的交互式仿真和基于图表的仿真一、实验目的：1、熟悉Proteus的菜单界面。
2、熟悉原理图绘制工具；3、掌握画原理图基本操作，完整绘制原理图的方法。
4、掌握proteus交互式仿真和基于图表的仿真的实现过程。
5、能够根据仿真结果掌握电路的工作原理及过程。
二、实验设备安装有Proteus软件的计算机。
三、实验内容通过实例掌握电路图的绘制方法。
绘制电路的具体步骤如下：1、新建设计项目及电路图。
2 、添加元件库。
3、调入并摆放元器件，需要时修改参数。
4、连线。
5 、电源、地的选择及连接。
图例如下：图一对上图进行交互式仿真。
图中各元件名称：电源：battery 滑动变阻器：pot-hg定时器：555 电阻：resistor 电容：cap虚拟仪器：示波器OSCILLOSCOPE定时/计数器COUNTER TIMER其中：R1=6.3k R2=10k C1=1uf图二对上图进行基于图表的仿真，在编辑窗口放置模拟分析图表。
图中运放的型号为：741四、简答题图一请回答下列问题：1. 指出该图中虚拟仪器定时/计数器的工作模式；2. 绘出该电路的输出波形；并测量其周期、频率以及占空比；3．请说出改变滑动变阻器对该电路输出波形的影响。
图二请回答下列问题：1.请写出显示信号源属性的方法。
2.说出图中运放的作用。
3.测量该电路的电压增益以及输出信号的周期，并简述输出与输入的频率及相位的关系。
实验二RC低通滤波器的交流参数扫描分析和频率特性分析一、实验目的：1、掌握proteus的交流参数扫描分析方法；2、掌握proteus的频率特性分析方法；3、根据仿真结果掌握RC低通滤波器的工作原理。
二、实验设备安装有Proteus软件的计算机。
三、实验内容1.对下图进行交流参数扫描分析。
图中各元件名称：电阻：resistor 电容：cap 正弦波信号源：sine 地：ground 信号源属性按下左图进行编辑：R110*XC11uFR1(1)C1(1)将电压探针分别添加到交流参数扫描分析图表的左纵轴和右纵轴。
交流参数扫描分析图表属性按上右图进行编辑。
实验报告中附出实验结果，并测量不同的X对应的低通滤波器的截止频率。
2.对下图进行频率特性分析。
图一将电压探针分别添加到频率特性分析图表的左纵轴和右纵轴。
频率特性分析图表属性按下图进行编辑。
实验报告中附出实验结果，并测量R=10时低通滤波器的截止频率。
四、简答题比较交流参数扫描分析图表与频率特性分析图表的不同之处。
R110C11uFR1(1)C1(1)实验三基于proteus的异步十进制计数器分析一、实验目的：1、掌握proteus的数字分析方法；2、掌握为触发器选择时钟信号的方法；3、掌握数字电路设计的方法及步骤；4、根据仿真结果掌握异步十进制计数器的工作原理。
二、实验设备安装有Proteus软件的计算机。
三、实验内容对下图进行数字分析。
图中各元件名称：JK 触发器：74S113 与非门：7400 两输入与门：AND 四输入与门：AND_4 输出终端：OUTPUT 数字时钟信号源：DCLOCK总线的绘制方式：在期望放置总线处单击鼠标左键，移动鼠标，在结束时双击鼠标左键。
信号源属性按下左图进行编辑。
总线网络标号如上右图所示进行编辑。
对上图进行数字分析。
将信号源、输出电压探针Q[0..3]、输出电压探针B 添加到数字分析图表中。
数字图表属性按下图进行编辑。
Q[0..3]CP123U1:A7400U2ANDU3AND_4Q0Q1Q2Q3BBJ 3Q 5CLK 1K2Q6S4FF074S113J 3Q 5CLK 1K2Q6S4FF!74S113J 3Q 5CLK 1K2Q6S4FF274S113J 3Q5CLK 1K2Q6S4FF374S113Q0Q1Q2Q3实验报告中附出实验结果。
四、简答题。
1、写出Q3、Q2、Q1、Q0各位的权值。
2、写出输出B的作用。
3、请说明异步与同步的区别。
实验四用51单片机实现PWM波一、实验目的：1、掌握单片机的最小系统；2、掌握proteus中绘制单片机原理图的方法；3、掌握在proteus中建立源程序的方法及步骤；4、根据仿真结果掌握电路的工作原理。
二、实验设备安装有Proteus软件的计算机。
三、实验内容对下图进行交互式仿真。
1.绘制原理图图中各元件名称：单片机：AT89C51 电容：CAP 电解电容：CAP-ELEC 晶振：CRYSTAL电阻：RES 滑动变阻器：POT-HG 模数转换器：ADC0808 终端：电源：POWER 地：GROUND 输出：OUTPUT虚拟示波器：OSCILLOSCOPE各元件大小如上图进行设置（可将上图拖大后看清各元件的值）。
2.在proteus中建立汇编语言源程序步骤如下：(1)在Proteus ISIS界面中单击菜单Soure(源程序)，在弹出的下拉菜单中单击“Add/Remove Source Files…”(添加/移开源程序)选项，弹出如下图所示对话框。
D7D6D5D4D3D2D1D0D0D1D2D3D4D5D6D7OUT121ADD B24ADD A25ADD C23VREF(+)12VREF(-)16IN31IN42IN53IN64IN75START6OUT58EOC7OE9CLOCK10OUT220OUT714OUT615OUT817OUT418OUT319IN228IN127IN026ALE22U1ADC08085%RV14.7kXTAL218XTAL119ALE30EA31PSEN29RST9P0.0/AD039P0.1/AD138P0.2/AD237P0.3/AD336P0.4/AD435P0.5/AD534P0.6/AD633P0.7/AD732P1.01P1.12P1.23P1.34P1.45P1.56P1.67P1.78P3.0/RXD10P3.1/TXD11P3.2/INT012P3.3/INT113P3.4/T014P3.7/RD17P3.6/WR16P3.5/T115P2.7/A1528P2.0/A821P2.1/A922P2.2/A1023P2.3/A1124P2.4/A1225P2.5/A1326P2.6/A1427U2AT89C51PROGRAM=..\pwm.hexX112MC130uFC230uF R110kC310uFPWMABCDPWM(2)单击“Code Generation Tool”(目标代码生成工具)下方框中按钮，弹出下拉菜单，根据需要选择相应的编译器，本例中选择“ASEM51”(51系列单片机编译器)。
(3)单击“New”按钮，弹出如下图所示的对话框，在文件名框中输入新建源程序文件名，单击“打开”按钮，弹出“该文件不存在，是否创建该文件”的小对话框，选择“是”按钮，新建的源程序文件就添加到下左图的“Source Code Filename”方框中，同时在ISIS界面的“Source”菜单中也加入了源程序文件名，如下右图所示。
(4)单击菜单Source→源程序文件名，出现下图所示的源程序编辑窗口。
编写源程序后存盘退出。
程序如下页所示。
3.源程序编译生成目标代码文件单击【Source】→【Build All】，编译结果在弹出的编译日志对话框中。
如果没有错误便成功生成目标代码“.hex”文件。
4.加载程序及运行仿真双击电路原理图中的AT89C51，弹出如下图所示的对话框，单击Program File右侧的“打开文件夹”按钮，选择第三步生成的hex文件后，单击“OK”完成设置，目标代码就添加到了电路中。
单击控制面板中的运行按钮，即可运行仿真。
源程序如下：ADC EQU 35H CLOCK BIT P2.4ST BIT P2.5 EOC BIT P2.6OE BIT P2.7 PWM BIT P3.7ORG 00HSJMP STARTORG 0BHLJMP INT_T0 START: MOV TMOD, #02H MOV TH0, #20MOV TL0, #00HMOV IE, #82HSETB TR0WAIT: CLR STSETB STCLR STJNB EOC, $SETB OEMOV ADC, P1CLR OESETB PWMMOV A, ADCLCALL DELAYCLR PWMMOV A, #255_ SUBB A, ADCLCALL DELAYSJMP WAITINT_T0: CPL CLOCKRETIDELAY:MOV R5, #1D1: DJNZ R5, D1DJNZ ACC, D1RETEND四、简答题。
1.说明ADC0808的作用。
2.说明ADC0808如何选中通道0。
3.本例中为什么要采用定时器T0来实现定时？请说明T0在本例中的作用。
