涉网保护与发电厂保护配合分析
发电机组涉网保护与励磁控制协调配合研究
摘要：随着电网规模的扩张和电网复杂程度的提高，电网的安全稳定运行更加重要。电网运行的安全性高度依赖发电机组保护系统与发电机励磁控制的协调配合，在电网发展建设过渡期间显得尤为重要。近年来，国内外多次大停电事故表明，在事故发展过程中，电网处于极端情况下，涉网保护的误动和拒动是造成电网事故扩大的重要原因。当系统发生故障或扰动时，发电机组的控制系统会参与调节，使系统恢复到稳定运行的状态，如果励磁控制系统参数与发电机组保护配合不当，可能造成保护先于控制动作，切除发电机组，使已经遭受冲击的系统失去更多的有功、无功支撑，恶化电力系统的运行。如何保证主力发电机组涉网保护与电网的协调配合，如何保证励磁限制和机组保护有序动作的选择性，灵敏性和可靠性，均缺乏相关参数整定的具体指导原则，更缺乏实验室和现场的测试手段。
1.5.2当整流负荷突然甩掉时，负荷波动大，要跳发电机出口开关，联锁关闭主汽门，保护发电机组。
2励磁控制存在的问题及发展趋势
现代电力系统已发展成为一个巨维数的动态大系统，它具有强非线性、时变性，且参数不确切可知，并含有大量未建模动态部分。目前电力系统中励磁控制还有一些问题没有得到很好的解决。
2.1系统非线性问题
例如，目前电力系统常加入一些柔性交流输电系统FACTS（Flexible A CTransmission Systems）作为动态补偿装置。这些FACTS设备的加入能在一定范围内快速、连续地改变输电线路阻抗，可经济有效地提高远程输电传输能力，提供动态电压和无功补偿支持，提高系统暂、静态稳定和阻尼系统功率振荡等作用。一般而言，地理上分离的发电机励磁控制器与FACTS控制器的设计是相互独立的，并未考虑到相互间的连接与交互影响，但这种不协调的控制策略可能产生负面的相互作用，甚至会破坏系统的动态稳定性。为了提高电力系统的整体性能，将FACTS控制与励磁控制结合起来协调控制已成为一件非常有理论价值和工程意义的工作。它们之间具有的协调控制方法与前述励磁控制中各种方法的特点类似，此处不再重复。
关于电站现场保护装置管理的相关建议(适用于电厂和变电站)

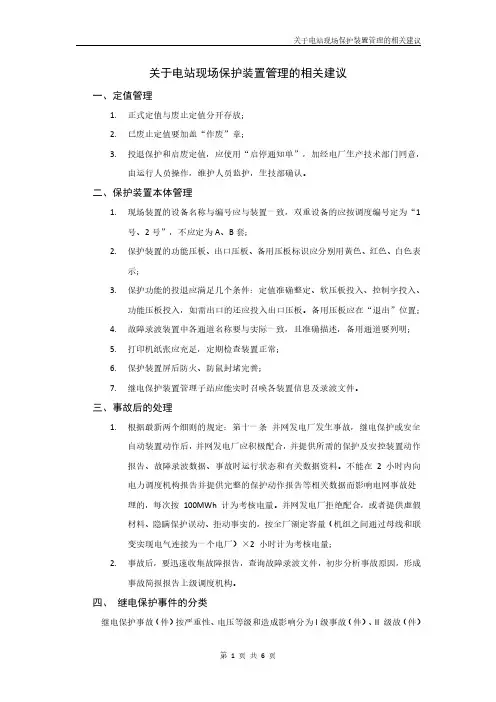

关于电站现场保护装置管理的相关建议一、定值管理1.正式定值与废止定值分开存放；2.已废止定值要加盖“作废”章；3.投退保护和启废定值，应使用“启停通知单”，加经电厂生产技术部门同意，由运行人员操作，维护人员监护，生技部确认。
二、保护装置本体管理1.现场装置的设备名称与编号应与装置一致，双重设备的应按调度编号定为“1号、2号”，不应定为A、B套；2.保护装置的功能压板、出口压板、备用压板标识应分别用黄色、红色、白色表示；3.保护功能的投退应满足几个条件：定值准确整定、软压板投入、控制字投入、功能压板投入，如需出口的还应投入出口压板。
备用压板应在“退出”位置；4.故障录波装置中各通道名称要与实际一致，且准确描述，备用通道要列明；5.打印机纸张应充足，定期检查装置正常；6.保护装置屏后防火、防鼠封堵完善；7.继电保护装置管理子站应能实时召唤各装置信息及录波文件。
三、事故后的处理1.根据最新两个细则的规定：第十一条并网发电厂发生事故，继电保护或安全自动装置动作后，并网发电厂应积极配合，并提供所需的保护及安控装置动作报告、故障录波数据、事故时运行状态和有关数据资料。
不能在2小时内向电力调度机构报告并提供完整的保护动作报告等相关数据而影响电网事故处理的，每次按100MWh计为考核电量。
并网发电厂拒绝配合，或者提供虚假材料、隐瞒保护误动、拒动事实的，按全厂额定容量（机组之间通过母线和联变实现电气连接为一个电厂）×2小时计为考核电量；2.事故后，要迅速收集故障报告，查询故障录波文件，初步分析事故原因，形成事故简报报告上级调度机构。
四、继电保护事件的分类继电保护事故（件）按严重性、电压等级和造成影响分为I级事故（件）、II级故（件）两类。
当事故（件）同时满足I级事故（件）和II级事故（件）条件时，按照I级事故（件）相关要求报送信息。
（一）I级事故（件）包括：1.220kV及以上继电保护、安全自动装置、直流保护不正确动作；2.安全稳定控制装置、失步解列装置、频率电压紧急控制装置动作，220kV及以上变压器、母线、失灵保护动作，线路后备保护延时动作；3.继电保护、安全自动装置、直流保护设备动作造成五级及以上电网事件；4.220kV及以上变压器、母线、线路失去主保护；5.设备运维单位向国调中心、西南分中心汇报的继电保护事故（件）。
励磁系统限制器与发变组保护定值配合整定分析
励磁系统限制器与发变组保护定值配合整定分析[摘要] 励磁系统限制器与发变组保护定值的配合问题在现场应用时，有时容易忽略，致使励磁系统发生异常现象，发变组保护立即作出停机动作。
为了避免这样现象的发生，有效的将励磁系统限制器与发变组保护定值实施配合至关重要。
文章主要分析了励磁系统与发变组保护配合原则，及励磁系统限制器与发变组保护定值配合事例。
[关键词] 发变组保护；励磁系统限制；配合整定；0引言发变组保护和励磁系统在电站中为两个关键的自动控制系统。
假如这两个重要系统出现故障，不仅仅会损害机组本身，同时还会严重影响电网正常工作。
为切实加强并网机组安全管理，提升网源协调运行水平，需重点核查励磁系统过励限制于保护的配合关系。
大多数电厂进行发变组保护计算时，关于励磁系统限制器与发变组保护定值的配合非常容易忽略，致使励磁系统一旦发生异常现象，发变组保护立即作出停机动作,为机组的安全稳定运行埋下隐患。
1 励磁限制与涉网保护协调配合校核原理发电机组励磁限制与涉网保护的协调配合主要包括低励限制与失磁保护之间的协调配合，过励限制与转子过负荷保护之间的协调配合，V／ Hz限制与过激磁保护之间的协调配合，定子电流限制器与定子过负荷保护配合等关系。
本章节分析这些涉网保护与限制配合关系的校核原理。
1.1 低励限制和失磁保护的协调配合低励限制检测到机组励磁水平降低动作值时，即产生控制作用增大励磁使机组运行点回到运行范围，提高机组和系统的安全稳定性。
低励限制线的设置通常依据发电机组进相试验的结果，在功率坐标系中进行整定，同时注意不能束缚发电机组的进相运行能力。
失磁保护是在发电机励磁突然消失或部分失磁时，采取减出力、灭磁解列或跳闸等方式确保机组本身安全。
失磁保护的动作依据是发电机的热稳定性和静态稳定极限等条件，通常在阻抗坐标系中整定。
发电机组低励限制应与失磁保护协调配合，在任何扰动下的低励限制灵敏度应高于失磁保护，先于失磁保护动作。
发电厂励磁系统涉网试验方法及分析

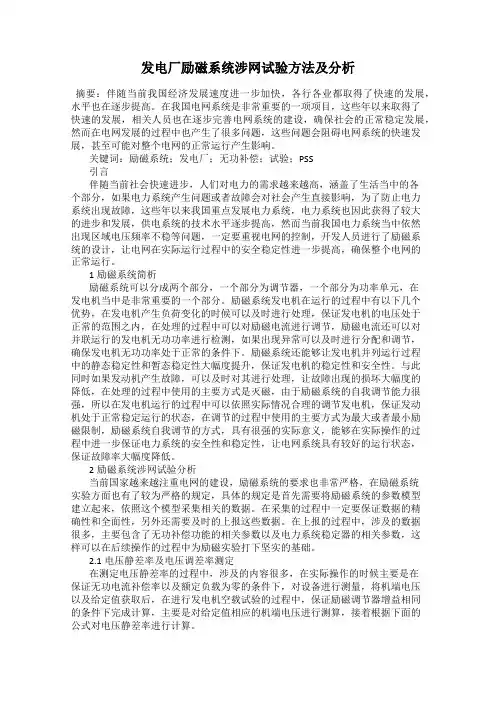

发电厂励磁系统涉网试验方法及分析摘要：伴随当前我国经济发展速度进一步加快，各行各业都取得了快速的发展，水平也在逐步提高。
在我国电网系统是非常重要的一项项目，这些年以来取得了快速的发展，相关人员也在逐步完善电网系统的建设，确保社会的正常稳定发展，然而在电网发展的过程中也产生了很多问题，这些问题会阻碍电网系统的快速发展，甚至可能对整个电网的正常运行产生影响。
关键词：励磁系统；发电厂；无功补偿；试验；PSS引言伴随当前社会快速进步，人们对电力的需求越来越高，涵盖了生活当中的各个部分，如果电力系统产生问题或者故障会对社会产生直接影响，为了防止电力系统出现故障，这些年以来我国重点发展电力系统，电力系统也因此获得了较大的进步和发展，供电系统的技术水平逐步提高，然而当前我国电力系统当中依然出现区域电压频率不稳等问题，一定要重视电网的控制，开发人员进行了励磁系统的设计，让电网在实际运行过程中的安全稳定性进一步提高，确保整个电网的正常运行。
1励磁系统简析励磁系统可以分成两个部分，一个部分为调节器，一个部分为功率单元，在发电机当中是非常重要的一个部分。
励磁系统发电机在运行的过程中有以下几个优势，在发电机产生负荷变化的时候可以及时进行处理，保证发电机的电压处于正常的范围之内，在处理的过程中可以对励磁电流进行调节，励磁电流还可以对并联运行的发电机无功功率进行检测，如果出现异常可以及时进行分配和调节，确保发电机无功功率处于正常的条件下。
励磁系统还能够让发电机并列运行过程中的静态稳定性和暂态稳定性大幅度提升，保证发电机的稳定性和安全性。
与此同时如果发动机产生故障，可以及时对其进行处理，让故障出现的损坏大幅度的降低，在处理的过程中使用的主要方式是灭磁，由于励磁系统的自我调节能力很强，所以在发电机运行的过程中可以依照实际情况合理的调节发电机，保证发动机处于正常稳定运行的状态，在调节的过程中使用的主要方式为最大或者最小励磁限制，励磁系统自我调节的方式，具有很强的实际意义，能够在实际操作的过程中进一步保证电力系统的安全性和稳定性，让电网系统具有较好的运行状态，保证故障率大幅度降低。
新能源场站涉网性能验证试验研究

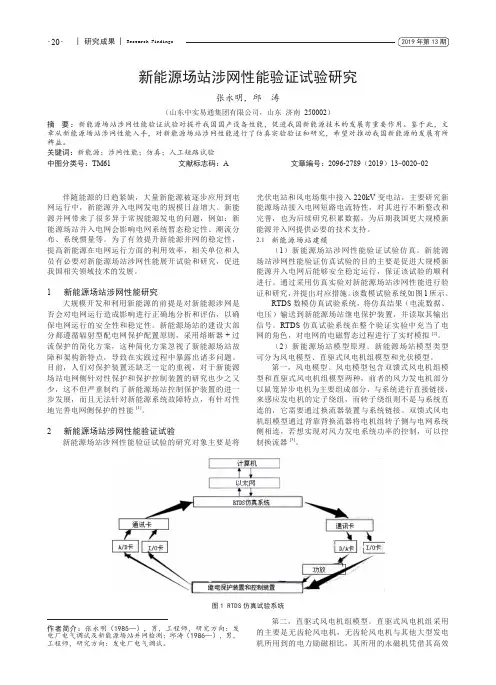

| 研究成果 | Research Findings·20·2019年第13期新能源场站涉网性能验证试验研究张永明，邱 涛（山东中实易通集团有限公司，山东 济南 250002）摘 要：新能源场站涉网性能验证试验对提升我国国产设备性能，促进我国新能源技术的发展有重要作用。

鉴于此，文章从新能源场站涉网性能入手，对新能源场站涉网性能进行了仿真实验验证和研究，希望对推动我国新能源的发展有所裨益。
关键词：新能源；涉网性能；仿真；人工短路试验中图分类号：TM61 文献标志码：A 文章编号：2096-2789（2019）13-0020-02作者简介：张永明（1985—），男，工程师，研究方向：发电厂电气调试及新能源场站并网检测；邱涛（1986—），男，工程师，研究方向：发电厂电气调试。
伴随能源的日趋紧缺，大量新能源被逐步应用到电网运行中，新能源并入电网发电的规模日益增大。
新能源并网带来了很多异于常规能源发电的问题，例如：新能源场站并入电网会影响电网系统暂态稳定性、潮流分布、系统惯量等。
为了有效提升新能源并网的稳定性，提高新能源在电网运行方面的利用效率，相关单位和人员有必要对新能源场站涉网性能展开试验和研究，促进我国相关领域技术的发展。
1 新能源场站涉网性能研究大规模开发和利用新能源的前提是对新能源涉网是否会对电网运行造成影响进行正确地分析和评估，以确保电网运行的安全性和稳定性。
新能源场站的建设大部分都遵循辐射型配电网保护配置原则，采用熔断器+过流保护的简化方案，这种简化方案忽视了新能源场站故障和架构新特点，导致在实践过程中暴露出诸多问题。
目前，人们对保护装置还缺乏一定的重视，对于新能源场站电网侧针对性保护和保护控制装置的研究也少之又少，这不但严重制约了新能源场站控制保护装置的进一步发展，而且无法针对新能源系统故障特点，有针对性地完善电网侧保护的性能[1]。
2 新能源场站涉网性能验证试验新能源场站涉网性能验证试验的研究对象主要是将光伏电站和风电场集中接入220kV 变电站，主要研究新能源场站接入电网短路电流特性，对其进行不断整改和完善，也为后续研究积累数据，为后期我国更大规模新能源并入网提供必要的技术支持。
