半桥与全桥的优缺点比较
半桥和全桥磁芯_解释说明以及概述
半桥和全桥磁芯解释说明以及概述1. 引言1.1 概述:在现代电力转换领域中，桥式变换器是一种常见的拓扑结构。
在桥式变换器中，磁芯起着至关重要的作用。
磁芯材料的选择对于变换器的性能和效率具有重要影响。
本文将讨论半桥和全桥磁芯两种主要类型，并比较它们在桥式变换器中的应用、优缺点以及选择时的考虑因素。
1.2 文章结构:本文共分为五个部分。
引言部分（第一部分）将介绍文章的目的和概述。
随后，第二和第三部分将详细介绍半桥磁芯和全桥磁芯的定义、原理以及特点与应用。
接下来，第四部分将比较两种磁芯在桥式变换器中的差异与影响，并给出选择建议。
最后，结论部分（第五部分）将总结文章内容并提供进一步展望。
1.3 目的:本文旨在深入了解半桥和全桥磁芯，在描述其定义、原理以及特点与应用方面进行详尽解释。
通过对两种类型磁芯的优缺点分析和比较，我们将帮助读者更好地理解桥式变换器中磁芯选择的重要性，并提供合适的选择建议。
此外，本文还将讨论桥式变换器的工作原理和电路拓扑分析，以便读者对半桥和全桥磁芯在实际应用中的差异具有更清晰的认识。
2. 半桥磁芯2.1 定义和原理半桥磁芯是一种用于电力变换器的重要元件，用于转换电能并实现功率调节。
它由两个互补的开关管组成，常见的是MOSFET或IGBT。
这两个开关管分别被连接到能量源和输出负载之间的中点处。
当一个开关管导通时，另一个开关管会关闭。
在半桥磁芯中，输入能量通过输入电容器被存储，并通过控制其中一个开关管的导通时间来传递给输出负载。
控制导通时间可以调整输出功率。
2.2 特点和应用半桥磁芯具有以下特点：- 简单而紧凑：与全桥相比，半桥磁芯只需要两个开关管，因此结构更加简单、紧凑。
- 成本较低：由于组件数量较少，制造成本相对较低。
半桥磁芯广泛应用于各种电力变换器中，如无线充电设备、交流变直流供电适配器、马达控制等领域。
它们可以将输入直流电源转换为所需的交流输出，并且具有较高效率和良好的电路控制性能。
半桥电路和全桥驱动芯片
半桥电路和全桥驱动芯片1. 引言1.1 简介半桥电路和全桥驱动芯片是电子领域中常用的电路和芯片，用于驱动各种电力设备和电机。
半桥电路通过控制半导体器件的通断来实现对电机的控制，常用于单向转动的电机驱动；全桥驱动芯片则可以实现对双向转动电机的精细控制，具有更高的效率和精度。
半桥电路和全桥驱动芯片在工业、汽车、航空航天等各个领域都有着广泛的应用。
在汽车领域，半桥电路可以用于控制汽车的电动窗户、天窗等设备；全桥驱动芯片则可以用于控制电动汽车的电机，提高汽车的性能和节能效果。
这两种驱动方案的出现，提高了电机控制的精度和效率，为各种电力设备的应用提供了更多的选择。
在未来，随着电动化趋势的加速和自动化技术的不断发展，半桥电路和全桥驱动芯片的应用领域将会更加广泛，为人们的生活和工作带来更多的便利和创新。
1.2 应用领域半桥电路和全桥驱动芯片广泛应用于各种电力电子系统中。
它们在电机驱动、电动汽车、充电桩、UPS等领域中起到至关重要的作用。
在电机驱动系统中，半桥电路和全桥驱动芯片可以提供高效的电机控制，实现电机的快速启动和精确控制。
在电动汽车和充电桩中，半桥电路和全桥驱动芯片可以实现电池充电和电机驱动功能，提高系统的整体效率和性能。
在UPS系统中，半桥电路和全桥驱动芯片可以提供可靠的电力转换功能，确保电力系统的稳定运行。
半桥电路和全桥驱动芯片在各种电力电子系统中都有着广泛的应用前景，将会在未来的发展中发挥越来越重要的作用。
1.3 意义半桥电路和全桥驱动芯片作为电子领域中非常重要的组件，在现代电路设计中发挥着至关重要的作用。
它们在各种电子设备中都有广泛的应用，例如电动汽车驱动系统、直流电机控制系统、变频空调控制系统等。
在这些应用领域中，半桥电路和全桥驱动芯片能够有效地控制电流和电压，实现电子设备的高效工作。
半桥电路和全桥驱动芯片的意义在于它们能够提高电子设备的性能和可靠性。
通过合理设计和选择适合的驱动方案，可以有效地提高设备的工作效率，降低能耗，延长设备的使用寿命，同时减少故障率，提高设备的稳定性和可靠性。
全桥,半桥,推挽,正激,反激的优缺点比较及应用场合分析
全桥,半桥,推挽,正激,反激的优缺点比较及应用场合分析优缺点比较一、全桥式开关电源的优点和缺点1、全桥式变压器开关电源输出功率很大，工作效率很高全桥式变压器开关电源与推挽式变压器开关电源一样，由于两组开关器件轮流交替工作，相当于两个开关电源同时输出功率，其输出功率约等于单一开关电源输出功率的两倍。
因此，全桥式变压器开关电源输出功率很大，工作效率很高，经桥式整流或全波整流后，其输出电压的电压脉动系数Sv和电流脉动系数Si都很小，仅需要一个很小值的储能滤波电容或储能滤波电感，就可以得到一个电压纹波和电流纹波都很小的输出电压。
2、全桥式开关电源的优点是开关管的耐压值特别的低全桥式变压器开关电源最大的优点是，对4个开关器件的耐压要求比推挽式变压器开关电源对两个开关器件的耐压要求可以降低一半。
因为，全桥式变压器开关电源4个开关器件分成两组，工作时2个开关器件互相串联，关断时，每个开关器件所承受的电压，只有单个开关器件所承受电压的一半。
其最高耐压等于工作电压与反电动势之和的一半，这个结果正好是推挽式变压器开关电源两个开关器件耐压的一半。
3、全桥式变压器开关电源主要用于输入电压比较高的场合在输入电压很高的情况下，采用全桥式变压器开关电源，其输出功率要比推挽式变压器开关电源的输出功率大很多。
因此，一般电网电压为交流220伏供电的大功率开关电源大部分都是使用全桥式变压器开关电源。
而在输入电压较低的情况下，推挽式变压器开关电源的输出功率又要比全桥式变压器开关电源的输出功率大很多。
4、全桥式变压器开关电源的电源利用率比推挽式变压器开关电源的电源利用率低一些因为2组开关器件互相串联，两个开关器件接通时总的电压降要比单个开关器件接通时的电压降大一倍；但比半桥式变压器开关电源的电源利用率高很多。
因此，全桥式变压器开关电源也可以用于工作电源电压比较低的场合。
5、与半桥式开关电源一样，全桥式变压器开关电源的变压器初级线圈只需要一个绕组，这也是它的优点，这对小功率开关电源变压器的线圈绕制多少带来一些方便。
电磁加热器的全桥和半桥的工作原理的同异
电磁加热技术作为一种高效、节能的加热方法，在工业生产中得到了广泛的应用。
而电磁加热器作为电磁加热技术的载体，其工作原理对于理解电磁加热技术具有重要意义。
其中，全桥和半桥是电磁加热器中常见的两种工作原理。
本文将就电磁加热器的全桥和半桥的工作原理进行比较分析，从而更好地理解电磁加热器的工作机制以及其在工业生产中的应用。
一、全桥和半桥的概念及应用1. 全桥电磁加热器全桥电磁加热器是一种常见的电磁加热器工作原理，其由四个功率管和四个二极管组成的全波整流电路构成。
在电磁加热过程中，通过控制功率管的导通时间和导通角度，可以实现对加热物料的精确加热控制，从而提高加热效率。
2. 半桥电磁加热器半桥电磁加热器同样是一种常见的电磁加热器工作原理，其由两个功率管和两个二极管组成的半波整流电路构成。
半桥电磁加热器在加热过程中可以实现对加热物料的局部加热控制，适用于对加热物料局部加热的场合。
二、全桥和半桥工作原理的异同点1. 工作原理异同点（1）相同点全桥和半桥都是通过功率管和二极管构成的整流电路来实现对加热物料的加热控制。
其工作原理都是利用电磁感应产生的涡流来实现对加热物料的能量转换。
（2）不同点全桥的整流电路由四个功率管和四个二极管构成，可以实现对加热物料的全局加热控制；而半桥的整流电路由两个功率管和两个二极管构成，适合对加热物料进行局部加热控制。
2. 工作原理的异同对加热效果的影响（1）加热效果全桥由于能够实现对加热物料的全局加热控制，在加热效果上优于半桥。
全桥可以实现对整个物料的均匀加热，提高加热效率和加热质量。
（2）加热精度半桥由于适合对加热物料进行局部加热控制，可以实现对加热物料的局部温度精确控制，从而提高加热精度。
三、全桥和半桥在工业生产中的应用1. 全桥的应用全桥电磁加热器由于其能够实现对加热物料的全局加热控制，在工业生产中得到了广泛的应用。
特别是在对大型工件的加热加工过程中，全桥电磁加热器可以提高加热效率和加热质量，节约能源成本，提高生产效率。
隔离型半桥电路与全桥电路的详细对比

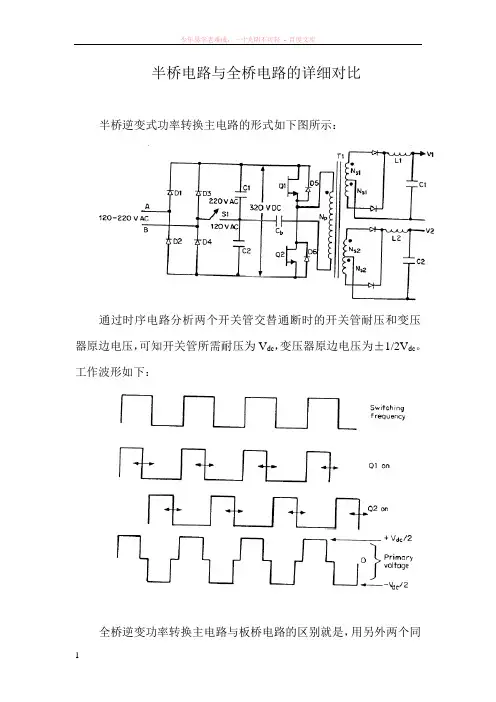

半桥电路与全桥电路的详细对比半桥逆变式功率转换主电路的形式如下图所示：通过时序电路分析两个开关管交替通断时的开关管耐压和变压器原边电压，可知开关管所需耐压为V dc，变压器原边电压为±1/2V dc。
工作波形如下：全桥逆变功率转换主电路与板桥电路的区别就是，用另外两个同样的开关管代替两只电容，即由4只开关管组成逆变开关电路，同样分析时序电路，可得开关管所需耐压为V dc，变压器原边电压为±V dc。
如下图所示：了解了两种电路的特性和工作原理，就可以比较其优缺点了。
首先，从电路图上可以很方便的看出一点明显的区别，就是开关管的数量不同。
半桥式电路的开关管数量少，成本也就相应的低。
全桥式电路有4只开关管，需要两组相位相反的驱动脉冲分别控制两对开关管，那就难免导致驱动电路的复杂。
半桥式电路由于只有两只管子，没有同时通断地问题，且其抗不平衡能力强，也就是说对duty 的要求不是很高，所以驱动电路相对于全桥就简单很多。
说到抗不平衡能力，我们可以再看一下原理图，当半桥式电路工作在120V AC时，电容中间的开关闭合，此时主要靠隔直电容C b来解决不平衡的问题。
产生磁通不平衡时，线路中会出现一个直流偏流，当这个直流偏流大到一定程度时就会出现磁通饱和，加了这个隔直电容，就可以使直流电不能通过，以达到抗不平衡的目的。
从另一个方面来说，当没有隔直电容时，会产生磁通不平衡，也就是铁心中会有剩磁出现，磁通不能恢复到零，剩磁积累到一定程度导致铁心饱和。
而加了这个电容，当变压器线圈续流能量过多时，就会给C b充电（C1、C2两端电压一定，所以可吸收的能量也一定），使多余的能量不会储存在线圈里，形成剩磁，从而解决磁通不平衡的问题。
在这个时候，全桥与半桥的工作原理就很相似。
当半桥电路工作在220V AC状态时，就不需要隔直电容的存在了。
因为此时两个滤波电容中点的电压是浮动的，它可以自动对两边的电路进行调节，以达到平衡。
隔离型半桥电路与全桥电路的详细对比
半桥电路与全桥电路的详细对比半桥逆变式功率转换主电路的形式如下图所示：通过时序电路分析两个开关管交替通断时的开关管耐压和变压器原边电压，可知开关管所需耐压为V dc，变压器原边电压为±1/2V dc。
工作波形如下：全桥逆变功率转换主电路与板桥电路的区别就是，用另外两个同样的开关管代替两只电容，即由4只开关管组成逆变开关电路，同样分析时序电路，可得开关管所需耐压为V dc，变压器原边电压为±V dc。
如下图所示：了解了两种电路的特性和工作原理，就可以比较其优缺点了。
首先，从电路图上可以很方便的看出一点明显的区别，就是开关管的数量不同。
半桥式电路的开关管数量少，成本也就相应的低。
全桥式电路有4只开关管，需要两组相位相反的驱动脉冲分别控制两对开关管，那就难免导致驱动电路的复杂。
半桥式电路由于只有两只管子，没有同时通断地问题，且其抗不平衡能力强，也就是说对duty 的要求不是很高，所以驱动电路相对于全桥就简单很多。
说到抗不平衡能力，我们可以再看一下原理图，当半桥式电路工作在120V AC时，电容中间的开关闭合，此时主要靠隔直电容C b来解决不平衡的问题。
产生磁通不平衡时，线路中会出现一个直流偏流，当这个直流偏流大到一定程度时就会出现磁通饱和，加了这个隔直电容，就可以使直流电不能通过，以达到抗不平衡的目的。
从另一个方面来说，当没有隔直电容时，会产生磁通不平衡，也就是铁心中会有剩磁出现，磁通不能恢复到零，剩磁积累到一定程度导致铁心饱和。
而加了这个电容，当变压器线圈续流能量过多时，就会给C b充电（C1、C2两端电压一定，所以可吸收的能量也一定），使多余的能量不会储存在线圈里，形成剩磁，从而解决磁通不平衡的问题。
在这个时候，全桥与半桥的工作原理就很相似。
当半桥电路工作在220V AC状态时，就不需要隔直电容的存在了。
因为此时两个滤波电容中点的电压是浮动的，它可以自动对两边的电路进行调节，以达到平衡。
开关电源全桥和半桥工作原理和区别
开关电源全桥和半桥工作原理和区别开关电源，听起来就很高大上吧？其实它的核心原理并不复杂，就像小朋友玩积木，简单易懂又有趣。
今天咱们就聊聊全桥和半桥这两种开关电源的工作原理和它们之间的区别。
别担心，我会把它讲得轻松又有趣，保证你听完后不再觉得这些专业术语像外星人说的。
首先说说半桥。
想象一下你在游乐园，坐上了过山车，一开始你慢慢上升，心里那个紧张啊，等到达顶点，哇，感觉真是刺激！这半桥的工作原理就像这样的过山车。
它有两个开关，在电流的控制下，电流在两个开关之间交替流动，简直像过山车一样忽上忽下。
这样做的好处是，电源能够高效地把直流电转换成高频交流电，能量损耗少，效率高，就像在游乐园省了排队的时间，爽快得很！不过，半桥也有点小缺陷，不能提供太高的输出功率。
就像过山车有个最大载重，超过了就不让上。
这时候，如果你需要更大的输出功率，比如说给一个大马达供电，半桥就显得有些力不从心了。
再加上，半桥的电压波动也比较大，有时候会让人心里发毛，哎呀，这玩意儿不会出什么岔子吧？说完半桥，咱们再来聊聊全桥。
全桥就像是升级版的过山车，有四个开关，听起来就厉害了，瞬间多了两条轨道。
全桥能把电流进行更加灵活的控制，让电流的输出更平稳、更强劲。
就像在游乐园里，有了更多的轨道，能同时让更多的人享受刺激的感觉。
全桥不仅能提供高功率输出，还能让你感受到电流的灵活变换，真是太让人惊喜了！而且全桥的电压波动相比半桥要小得多，像是在保证过山车安全的同时，让你尽情尖叫。
电源的稳定性也很不错，这样一来，设备运行得更安心，谁不喜欢这种感觉呢？而且全桥的结构稍微复杂点，需要的元件更多，但这也给了它更强的能力，像是一个全副武装的骑士，勇敢地迎接各种挑战。
世上没有十全十美的东西，全桥虽然牛，但成本也相对高一点。
就像游乐园里，刺激的项目票价可能更贵一些。
制造全桥电源的时候，需要更复杂的电路设计和材料，偶尔让预算变得紧张。
不过呢，物有所值，毕竟高效能、稳定性和强大的输出功率，谁不愿意为这些付出点钱呢？再说说应用场景。
全桥,半桥,推挽,正激,反激的优缺点比较及应用场合分析
全桥,半桥,推挽,正激,反激的优缺点比较及应用场合分析优缺点比较一、全桥式开关电源的优点和缺点1、全桥式变压器开关电源输出功率很大，工作效率很高全桥式变压器开关电源与推挽式变压器开关电源一样，由于两组开关器件轮流交替工作，相当于两个开关电源同时输出功率，其输出功率约等于单一开关电源输出功率的两倍。
因此，全桥式变压器开关电源输出功率很大，工作效率很高，经桥式整流或全波整流后，其输出电压的电压脉动系数Sv和电流脉动系数Si都很小，仅需要一个很小值的储能滤波电容或储能滤波电感，就可以得到一个电压纹波和电流纹波都很小的输出电压。
2、全桥式开关电源的优点是开关管的耐压值特别的低全桥式变压器开关电源最大的优点是，对4个开关器件的耐压要求比推挽式变压器开关电源对两个开关器件的耐压要求可以降低一半。
因为，全桥式变压器开关电源4个开关器件分成两组，工作时2个开关器件互相串联，关断时，每个开关器件所承受的电压，只有单个开关器件所承受电压的一半。
其最高耐压等于工作电压与反电动势之和的一半，这个结果正好是推挽式变压器开关电源两个开关器件耐压的一半。
3、全桥式变压器开关电源主要用于输入电压比较高的场合在输入电压很高的情况下，采用全桥式变压器开关电源，其输出功率要比推挽式变压器开关电源的输出功率大很多。
因此，一般电网电压为交流220伏供电的大功率开关电源大部分都是使用全桥式变压器开关电源。
而在输入电压较低的情况下，推挽式变压器开关电源的输出功率又要比全桥式变压器开关电源的输出功率大很多。
4、全桥式变压器开关电源的电源利用率比推挽式变压器开关电源的电源利用率低一些因为2组开关器件互相串联，两个开关器件接通时总的电压降要比单个开关器件接通时的电压降大一倍；但比半桥式变压器开关电源的电源利用率高很多。
因此，全桥式变压器开关电源也可以用于工作电源电压比较低的场合。
5、与半桥式开关电源一样，全桥式变压器开关电源的变压器初级线圈只需要一个绕组，这也是它的优点，这对小功率开关电源变压器的线圈绕制多少带来一些方便。
半桥与全桥的优缺点比较
半桥电路与全桥电路的优缺点比较成员：田寿龙、刘刚、刘鹏、蒋飞、区敏聪、李晓玲报告人：李晓玲半桥逆变式功率转换主电路的形式如下图所示：通过时序电路分析两个开关管交替通断时的开关管耐压和变压器原边电压，可知开关管所需耐压为V dc，变压器原边电压为±1/2V dc。
工作波形如下：全桥逆变功率转换主电路与板桥电路的区别就是，用另外两个同样的开关管代替两只电容，即由4只开关管组成逆变开关电路，同样分析时序电路，可得开关管所需耐压为V dc，变压器原边电压为±V dc。
如下图所示：了解了两种电路的特性和工作原理，就可以比较其优缺点了。
首先，从电路图上可以很方便的看出一点明显的区别，就是开关管的数量不同。
半桥式电路的开关管数量少，成本也就相应的低。
全桥式电路有4只开关管，需要两组相位相反的驱动脉冲分别控制两对开关管，那就难免导致驱动电路的复杂。
半桥式电路由于只有两只管子，没有同时通断地问题，且其抗不平衡能力强，也就是说对duty的要求不是很高，所以驱动电路相对于全桥就简单很多。
说到抗不平衡能力，我们可以再看一下原理图，当半桥式电路工作在120VAC时，电容中间的开关闭合，此时主要靠隔直电容C b来解决不平衡的问题。
产生磁通不平衡时，线路中会出现一个直流偏流，当这个直流偏流大到一定程度时就会出现磁通饱和，加了这个隔直电容，就可以使直流电不能通过，以达到抗不平衡的目的。
从另一个方面来说，当没有隔直电容时，会产生磁通不平衡，也就是铁心中会有剩磁出现，磁通不能恢复到零，剩磁积累到一定程度导致铁心饱和。
而加了这个电容，当变压器线圈续流能量过多时，就会给C b充电（C1、C2两端电压一定，所以可吸收的能量也一定），使多余的能量不会储存在线圈里，形成剩磁，从而解决磁通不平衡的问题。
在这个时候，全桥与半桥的工作原理就很相似。
当半桥电路工作在220VAC状态时，就不需要隔直电容的存在了。
因为此时两个滤波电容中点的电压是浮动的，它可以自动对两边的电路进行调节，以达到平衡。
全桥-半桥-推挽-正激-反激的优缺点比较及应用场合分析
全桥,半桥,推挽,正激,反激的优缺点比较及应用场合分析优缺点比较一、全桥式开关电源的优点和缺点1、全桥式变压器开关电源输出功率很大，工作效率很高全桥式变压器开关电源与推挽式变压器开关电源一样，由于两组开关器件轮流交替工作，相当于两个开关电源同时输出功率，其输出功率约等于单一开关电源输出功率的两倍。
因此，全桥式变压器开关电源输出功率很大，工作效率很高，经桥式整流或全波整流后，其输出电压的电压脉动系数Sv和电流脉动系数Si都很小，仅需要一个很小值的储能滤波电容或储能滤波电感，就可以得到一个电压纹波和电流纹波都很小的输出电压。
2、全桥式开关电源的优点是开关管的耐压值特别的低全桥式变压器开关电源最大的优点是，对4个开关器件的耐压要求比推挽式变压器开关电源对两个开关器件的耐压要求可以降低一半。
因为，全桥式变压器开关电源4个开关器件分成两组，工作时2个开关器件互相串联，关断时，每个开关器件所承受的电压，只有单个开关器件所承受电压的一半。
其最高耐压等于工作电压与反电动势之和的一半，这个结果正好是推挽式变压器开关电源两个开关器件耐压的一半。
3、全桥式变压器开关电源主要用于输入电压比较高的场合在输入电压很高的情况下，采用全桥式变压器开关电源，其输出功率要比推挽式变压器开关电源的输出功率大很多。
因此，一般电网电压为交流220伏供电的大功率开关电源大部分都是使用全桥式变压器开关电源。
而在输入电压较低的情况下，推挽式变压器开关电源的输出功率又要比全桥式变压器开关电源的输出功率大很多。
4、全桥式变压器开关电源的电源利用率比推挽式变压器开关电源的电源利用率低一些因为2组开关器件互相串联，两个开关器件接通时总的电压降要比单个开关器件接通时的电压降大一倍；但比半桥式变压器开关电源的电源利用率高很多。
因此，全桥式变压器开关电源也可以用于工作电源电压比较低的场合。
5、与半桥式开关电源一样，全桥式变压器开关电源的变压器初级线圈只需要一个绕组，这也是它的优点，这对小功率开关电源变压器的线圈绕制多少带来一些方便。
反激式、正激式、推挽式、半桥式、全桥式开关电源的优点和缺点
反激式、正激式、推挽式、半桥式、全桥式开关电源的优点和缺点反激式开关电源的优点和缺点反激变换器01反激式开关电源的电压和电流的输出特性要比正激式开关电源的差。
反激式开关电源在控制开关接通期间不向负载提供功率输出，仅在控制开关关断期间才把存储能量转化为反电动势向负载提供输出，但控制开关的占空比为0.5时，变压器次级线圈输出的电压的平均值约等于电压最大值的的二分之一，而流过负载的电流正好等于变压器次级线圈最大电流的四分之一。
即电压脉动系数等于2，电流脉动系数等于4。
反激式开关电源的电压脉动系数，和正激式开关电源的脉动系数基本相同，但是电流的脉动系数是正激式开关电源的电流脉动系数的两倍。
由此可知，反激式开关电源的电压和电流的输出特性要比正激式开关电源的差。
特别是，反激式开关电源使用的时候，为了防止电源开关管过压击，起占空比一般都小于0.5，此时，流过变压器次级线圈的电流会出现断续，电压和电流的脉动系数都会增加，其电压和电流的输出特性将会变得更差。
02反激式开关电源的瞬态控制特性相对来说比较差。
由于反激式开关电源仅在开关关断期间才向负载提供能量输出，当负载电流出现变化时，开关电源不能立即对输出电压或电流产生反应，而需要等到下一个周期事，通过输出电压取样和调宽控制电路的作用，开关电源才开始对已经过去了的事情进行反应，即改变占空比，因此，反激式开关电源的瞬态控制特性相对来说比较差。
有时，当负载电流变化的频率和相位与取样、调宽控制电路输出的电压的延时特性在相位保持一致的时候，反激式开关电源输出电压可能会产生抖动，这种情况在电视机的开关电源中最容易出现。
03反激式开关电源变压器初级和次级线圈的漏感都比较大，开关电源变压器的工作效率低。
反激式开关电源变压器的铁芯一般需要留一定的气隙，一方面是为了防止变压器的铁芯因流过变压器的初级线圈的电流过大，容易产生磁饱和。
另一方面是因为变压器的输出功率小，需要通过调整电压器的气隙和初级线圈的匝数，来调整变压器初级线圈的电感量的大小。
惠斯通电桥半桥全桥的异同点
惠斯通电桥半桥全桥的异同点
惠斯通电桥是电学中用于测量电阻、电感和电容的一种电桥。
根据测量的电阻数目，惠斯通电桥可以分为半桥和全桥两种。
以下是它们的异同点：相同点：
1.原理：
半桥和全桥都基于惠斯通电桥的工作原理，即利用电桥平衡条件来测量未知电阻、电感或电容。
2.使用场景：
两者都可以用于测量电阻、电感和电容，具体使用取决于待测元件的特性以及实验的具体要求。
不同点：
1.测量元件数量：
半桥：半桥通常用于测量电阻，只涉及三个电阻，即待测电阻和三个已知电阻。
全桥：全桥则可以用于测量电阻、电感和电容，通常包括四个电阻，分别是待测元件和三个已知元件。
3.测量灵敏度：
半桥：由于涉及的元件较少，灵敏度相对较低，适用于对灵敏度要求不太高的测量。
全桥：全桥由于涉及更多的元件，通常具有更高的灵敏度，因此适用于对精度和灵敏度要求较高的测量。
4.电源方式：
半桥：半桥通常需要外部电源进行工作，需要人为提供电压。
全桥：全桥可以使用交流电源或直流电源，更加灵活。
5.应用范围：
半桥：适用于对电阻进行测量的场景，例如电阻值的测量。
全桥：由于涵盖了更多的元件和测量参数，适用于更广泛的测量场景，包括电阻、电感和电容的测量。
总体而言，半桥主要用于相对简单的电阻测量，而全桥则在更复杂的测量场景中发挥作用，可用于测量电阻、电感和电容。
选择使用哪种电桥取决于具体的测量需求和待测元件的性质。
全桥和半桥
关于商用电磁炉的全桥技术与半桥技术几点差别的概述一、工作原理的同异：相同：均是通过一系列电路处理技术将普通交流电（220V、380V）转化成高频直流电流，通过做功线盘产生强烈电涡流，并与相应专用锅具感应产生激烈电磁场，直接促使相应专用锅具材料内部原子极速激荡碰撞，从而使得相应专用锅具自身快速发热产生高温，用于加工烹饪食物！不同：1、对交流电的承接转化处理技术上：全桥：采用双路驱动技术，利用双IGBT逆变模块分别承接转化交流电的上玄波和下玄波电流，产生的高频电流波形完整、清晰、稳定；半桥：采用单路驱动技术，利用单IGBT逆变模块分别承接转化交流电的上玄波，结合相应附加电路配置吸收下玄波电流进行放电补充，产生的高频电流波形相对完整；2、对相应专用锅具的负载感应上：全桥：因电流转化技术配置效率高，可负载较高电感负荷，电转热效率相应较高半桥：因电流转化技术配置效率稍低，可负载较低电感负荷，电转热效率相应较低二、应用表现的同异：据各自的电路原理的差别决定：相同：均可达到使得相应专用锅具自身快速发热产生高温，用于加工烹饪食物的功用不同：1、功率段表现上：全桥：对应档位功率分配清晰、明确，反应迅速半桥：对应档位功率分配较模糊，反应相对合理2、发热面表现上：全桥：因可负载负荷较高，发热面较大、较均匀、层次感能做到循序递减，火焰仿真效果明显半桥：因可负载负荷较低，发热面较小、均匀性稍逊、层次感分明，火焰仿真效果稍逊三、稳定性的异同：相同：在技术设计处理完善的情况下，均可达到较理想的运作稳定性；不同：1、元件损耗上：全桥：各元件负担较合理，损耗比较小，寿命较长半桥：各元件负担较重，损耗比相对较大，寿命相对合理2、故障率上：全桥：保护电路设计较复杂，周全，维修率较低半桥：保护电路设计较简化，维修率（小元件）相对较高四、投资成本与产品配置的异同：相同：在普通用途上，均可全系列配置各种产品不同：1、投资成本上：全桥：因其设计配置较高，无可避免生产成本较高半桥：因其设计配置较低，生产成本较低2、产品配置上：全桥：成本合理和负载耐用上，配置15KW以上产品较宜半桥：成本合理上，配置12KW以下产品较宜。
半波、半桥、全桥，身为电气人员，你都清楚吗？
半波、半桥、全桥，身为电气人员，你都清楚吗？技成培训在我国，单相入户电压是220V、50Hz的交流电，但大多数的电子产品都是采用直流供电方式，如电脑、手机等。
这意味着，我们要将交流电变换成直流电，而这个变换的过程就被称为整流。
目前整流电路所采用的器件基本都是整流桥，如下图所示。
整流电路的核心部分是二极管，例如上图所示的整流桥就由4个二极管组成。
那么，二极管又是如何实现电路的整流的呢？整流电路的半波、半桥、全桥的含义分别是什么？二极管之所以能实现整流，是因为其具有单向导电的特性。
类似单向阀，当给二极管的两个管脚施加正向电压时，即阳极接电压“+”极，阴极接电压“-”极，它就像导线一样直接导通（其管压降不超过0.7V，一般忽略不计）。
若给二极管施加反向电压，即阳极接电压“-”极，阴极接电压“+”极，它就如同开关断开一样截止电路。
知道了二极管的工作原理后，我们接着来看它是如何整流的。
一、半波整流电路首先是最简单的半波整流电路，只需一个二极管即可，如下图所示。
电路图左边为变压器线圈，作为交流输入端，右边为负载电阻，其中二极管D串接在输入与输出之间。
输入交流电压u的波形为正弦波，有正半波和负半波之分，以上图为例，正半波表示输入电压方向为上正下负，负半波表示输入电压方向为上负下正。
显然，当输入电压u为上正下负时，二极管的阳极接“+”，正向导通，此时二极管相当于导线，而负载电阻的电压uR直接等于输入电压。
换言之，当输入电压处于正半波时，输出电压直接等于输入电压，两者波形相同。
当输入电压为上负下正时，二极管阳极接“-”，反向截止，此时电路直接断开，负载电阻电流为零，所以其电压也为零。
也就是说，当输入电压处于负半波时，输出电压为零，输出波形直接与横轴重合。
结合正半波和负半波，可以看到，只有一个二极管的整流电路中，输出电压的波形只有一半，所以称之为半波整流。
二、半桥整流电路半桥整流电路如下图所示，和半波整流相比，半桥整流多了一个二极管。
电源拓扑半桥全桥
电源拓扑半桥全桥
电源拓扑中的半桥和全桥电路结构具有不同的特点和应用场景：
- 全桥电路：由四只相同的开关管接成电桥结构驱动脉冲变压器原边。
主要优点包括：与推挽结构相比，原边绕组减少了一半，开关管耐压降低一半；适应的功率范围较大，从几十瓦到千瓦都可以；开关管耐压要求较低；电路成本比全桥电路低等。
主要缺点是使用的开关管数量多，且要求参数一致性好，驱动电路复杂，实现同步比较困难。
这种电路结构通常使用在1KW以上超大功率开关电源电路中。
- 半桥电路：电路的结构类似于全桥式，只是把其中的两只开关管换成了两只等值大电容。
主要优点包括：具有一定的抗不平衡能力，对电路对称性要求不很严格；适应的功率范围较大，从几十瓦到千瓦都可以；开关管耐压要求较低；电路成本比全桥电路低等。
这种电路常常被用于各种非稳压输出的DC变换器，如电子荧光灯驱动电路中。
在选择电源拓扑时，需要根据实际应用场景的需求和参数，综合考虑其优缺点，选择最适合的拓扑结构。
全桥半桥的异同
全桥半桥的异同一、工作原理的同异：相同处：均是通过一系列电路处理技术将普通交流电（220V、380V）转化成高频电流，通过做功线盘（电磁线圈）产生强烈电涡流，并对相应的感应器具（导磁材料）产生激烈电磁场，直接促使相应材料内部原子极速激荡碰撞，从而使得相应材料本身自身快速发热产生高温，用于加热。
不同处：1、对交流电的承接转化处理技术上：全桥：采用双路驱动技术，利用双IGBT逆变模块分别承接转化交流电的上玄波和下玄波电流，产生的高频电流波形完整、清晰、稳定；半桥：采用单路驱动技术，利用单IGBT逆变模块分别承接转化交流电的上玄波，结合相应附加电路配置吸收下玄波电流进行放电补充，产生的高频电流波形相对完整；2、对相应材料的负载感应上：全桥：因电流转化技术配置效率高，可负载较高电感负荷，电转热效率相应较高半桥：因电流转化技术配置效率稍低，可负载较低电感负荷，电转热效率相应较低二、应用表现的同异：（据各自的电路原理的差别决定）相同：均可达到使得相应材料自身快速发热产生高温，用于加热的功用不同处：1、功率段表现上：全桥：对应档位功率分配清晰、明确，反应迅速半桥：对应档位功率分配较模糊，反应相对合理2、发热面表现上：全桥：因可负载负荷较高，发热面较大、较均匀、层次感能做到循序递减，火焰仿真效果明显半桥：因可负载负荷较低，发热面较小、均匀性稍逊、层次感分明，火焰仿真效果稍逊点三、稳定性的异同：相同：在技术设计处理完善的情况下，均可达到较理想的运作稳定性；不同：1、元件损耗上：全桥：各元件负担较合理，损耗比较小，寿命较长半桥：各元件负担较重，损耗比相对较大，寿命相对合理2、故障率上：全桥：保护电路设计较复杂，周全，维修率较低半桥：保护电路设计较简化，维修率（小元件）相对略高四、投资成本与产品配置的异同：相同：在普通用途上，均可全系列配置各种产品不同：1、投资成本上：全桥：因其设计配置较高，无可避免生产成本较高半桥：因其设计配置较低，生产成本相对而言较低2、产品配置上：全桥：成本合理和负载耐用上，配置30KW以上产品较宜半桥：成本合理上，配置30KW以下产品较宜如客户朋友还有任何的疑问与需要均可直接与我们联系，竭诚为您服务！我们致力于节能产品的研发、生产和销售。
商用电磁炉全桥和半桥的区别
商用电磁炉全桥和半桥的区别市场上的商用电磁炉分为全桥和半桥两种，这两者之间究竟有那些区别呢，下面有一个简要的阐述供大家参考：商用电磁炉全桥技术与半桥技术的区别一、商用电磁炉的工作原理的异同：相同点：均是通过一系列电路处理技术将普通交流电（220V、380V）转化成高频直流电流，通过做功线盘产生强烈电涡流，并与相应专用锅具感应产生激烈电磁场，直接促使相应专用锅具材料内部原子极速激荡碰撞，从而使得相应专用锅具自身快速发热产生高温，用于加工烹饪食物！电磁炉不同点：1、在交流电的承接转化处理技术上：全桥：采用双路驱动技术，利用双IGBT逆变模块分别承接转化交流电的上玄波和下玄波电流，产生的高频电流波形完整、清晰、稳定；半桥：采用单路驱动技术，利用单IGBT逆变模块分别承接转化交流电的上玄波，结合相应附加电路配置吸收下玄波电流进行放电补充，产生的高频电流波形相对完整；2、在相应专用锅具的负载感应上：全桥：因电流转化技术配置效率高，可负载较高电感负荷，电转热效率相应较高半桥：因电流转化技术配置效率稍低，可负载较低电感负荷，电转热效率相应较低二、应用表现的异同：由各自的电路原理差别决定：相同点：均可达到使得相应专用锅具自身快速发热产生高温，达到加工烹饪食物的目的。
不同点：1、在功率段表现上：全桥：对应档位功率分配清晰、明确，反应迅速半桥：对应档位功率分配较模糊，反应相对合理2、在发热面表现上：全桥：因可负载负荷较高，发热面较大、较均匀、层次感能做到循序递减，火焰仿真效果明显半桥：因可负载负荷较低，发热面较小、均匀性稍逊、层次感分明，火焰仿真效果稍逊三、稳定性的异同：相同点：在技术设计处理完善的情况下，均可达到较理想的运作稳定性；不同点：1、在元件损耗上：全桥：各元件负担较合理，损耗比较小，寿命较长半桥：各元件负担较重，损耗比相对较大，寿命相对合理2、在故障率上：全桥：保护电路设计较复杂，周全，维修率较低半桥：保护电路设计较简化，维修率（小元件）相对较高四、投资成本与产品配置的异同：相同点：在普通用途上，均可全系列配置各种产品不同点：厨具设备1、在投资成本上：全桥：因其设计配置较高，无可避免生产成本较高半桥：因其设计配置较低，生产成本较低2、产品配置上：全桥：成本合理和负载耐用上，配置30KW以上产品较宜半桥：成本合理上，配置30KW以下产品较宜3、全桥电路30KW以上很稳定，30KW以下不稳定，难以控制峰值。
全桥VS半桥VS推挽VS正激VS反激
优缺点比较：
适用场合分析：
全桥：当输出相同功率时，半桥式电路的输入电流就要是全桥式电路的2倍；换句话说，如果他们的开关电流一样，电源输入电压也相等，半桥式的输出功率将是全桥式的一半。
因此全桥式电路可用于大功率的逆变电路，通常使用在1KW以上超大功率开关电源电路中。
半桥：半桥式电路不适用于大功率的逆变电路。
这种电路常常被用于各种非稳压输出的DC变换器，如电子荧光灯驱动电路中。
推挽：推挽电路适用于低电压大电流的场合，广泛应用于功放电路和开关电源中。
正激：就是只有在开关管导通的时候，能量才通过变压器或电感向负载释放，当开关关闭的时候，就停止向负载释放能量。
结构简单，省掉了一个和变压器体积大小差不多的电感，而在中小功率电源中得到广泛的应用。
用在150瓦到几百瓦之间。
反激：反激式电源功率只能做到几十瓦，输出功率超过100瓦就没有优势，实现起来有难度。
二极管全桥和半桥
二极管全桥和半桥
二极管全桥和半桥是电路中常见的两种整流电路。
在交流电压的输入下，全桥和半桥可以将交流电压转换为直流电压，从而为其他电路提供可靠的直流电源。
二极管全桥和半桥都使用四个二极管组成桥式电路，但它们的区别在于二极管的工作方式和数量。
半桥使用两个二极管，其中一半周期为正向通，另一半周期为反向截止，因此只能提供半波整流。
而全桥则使用四个二极管，可以实现全波整流。
在使用全桥和半桥时，需要注意的是二极管的额定电压和电流。
选择合适的二极管可以保证整流电路的稳定性和可靠性。
此外，还需要注意负载电流和电压的要求，以避免电路损坏或失效。
总之，二极管全桥和半桥是常见的整流电路，它们可以将交流电压转换为直流电压，提供可靠的直流电源。
在使用时需要注意二极管的额定电压和电流，以及负载电流和电压的要求。
- 1 -。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
半桥与全桥的优缺点比较
半桥式开关电源输出功率很大，工作效率很高，半桥式开关电源与推挽式开关电源一样，由两个开关管轮流交替工作，相当于两个开关电源同时输出功率，其输出功率约等于单一开关电源的两倍，因此，半桥式开关电源的输出功率很大，工作效率很高，经桥式整流后，输出电压的电压脉动和电流脉动系数都很小，仅需要很小的滤波电感和电容，其输出电压纹波和电流纹波就可以达到非常小。
相较于推挽式，半桥式还有一个最大的优点，那就是对两个开关器件的耐压要求比推挽式耐压要求可以降低一半，这是因为半桥式开关电源两个开关器件的工作电压只有输入电源的一半，其最高耐压等于工作电压与反电动势之和，大约是电源的两倍，这个结果正好是推挽式开关电源两个开关器件耐压的一半，因此半桥式开关电源主要用于输入电压较高的场合，一半电网电压为交流220V的大功率开关电源大部分都采用半桥式结构。
半桥式开关电源的缺点主要是对电源的利用率比较低，也就是我们所说的PF值比较低，因此在输入电压较低的场合，半桥式电源就不适合，另外还有一个缺点就是半桥式电源中的两个开关管不是共地的，所以和开关管和驱动信号连接上比较麻烦。
半桥式电源还会出现半导通区，损耗大。
当两个控制开关处于交替工作的状态时，两个开关器件会同时出现一个很短时间的半导通区域，也就是两个开关同时处于导通状态。
这是因为开关器件在
开始导通的时候，相当于对电容充电，它从截止状态到完全导通状态需要一个过渡过程；而开关器件从导通到截止过程，相当于对电容进行放电，它从导通到截止也需要一个放电过程。
当这两个器件同时处于这个过程中时，就会出现半导通区，相当于两个开关管同时开启，就会造成电源电压产生短路；此时开关串联回路会出现很大的电流，而这个电流没有经过变压器，就会导致开关管产生很大的功率损耗，所以为了避免这种情况，我们一般使用一些小技巧来将接通和截止时间错开一小段。
全桥式开关电源的输出功率也很大，工作效率很高，对于全桥式电源，我们可以简单的看做有两个半桥式构成，所以它具有半桥式的所有特点：对开关管的耐压值要求特别低，适合用于输入电压高的场合，不适合使用于输出电压低的场合；对电源的利用率低，功率损耗比较大等等；和半桥式不同的是它是由四个开关管组成，所以我们可以将其中两个管的作用看成半桥式的一个管；当然全桥式也会存在半导通区，所以我们也要将其避开。
