CAD制图标准参考
控规cad制图常见标准
控规cad制图常见标准,大家可参考下:一、图幅要求控规成果统一采用A0或A0加长幅面，标准A0图幅的外框线尺寸为1189mm（宽）×841mm（高），电子数据单位为2378×1682（1：2000）。
图幅的加长应是标准图幅的八分之一的整数倍，如下表：加长倍数图纸尺寸电子图框尺寸A0 1189×841 （1189×841）×KA0+1/8 1338×841 （1338×841）×KA0+2/8 1487×841 （1487×841）×KA0+3/8 1635×841 （1635×841）×KA0+4/8 1784×841 （1784×841）×K…… …… ……注：K为比例系数，1：1000为1，1：2000为2，……。
二、字体要求1、字体及字型：全套控规电子文档的字体原则上只允许以下5种设置，除此五种字体外，图中不应出现其它字体名称。
序号字体名称（text style name）字型名称（font name）用途1 Standard 宋体（黑体）限用于各种线型等缺省字体2 黑体黑体用于图名、图例、图签等3 宋体宋体用于说明、表格、地名（单位名称、河流）、路名、图签等4 楷体楷体_GB2312 其他备用字体5 英文数字Romantic 用于各种工程及土地利用控制参数标注、比例及比例尺标注注：可根据不同需要改变字体的Height和Width factor参数。
若需竖排字体时，字体名称应取为“黑体0、宋体0，楷体0”，相对应的字型为“@黑体、@宋体、@楷体”。
2、字体大小：标题：大标题字高25K～30K；小标题字高15K～20K；图名字高15K；字宽根据图面构图自定。
图例：图例字高5K，字宽1.2（特殊情况自定）。
路名：正图路名字高3K～5K；附加图（如结构图、区位图等）字高为2K～3K；字宽建议0.7。
CAD制图国家标准
常 用 图 线 形 式 及 应 用
图线应用示例
F1 K2 G2 A1 B3 G1 B2 B1
C1
A1
C2
D1
K1
A1 B1 B2 B3 C1 C2 D1 F1 G1 G2 K1 K2
可见轮廓线 尺寸线及尺寸界线 剖面线 重合断面的轮廓线 断裂处的边界线 视图和剖视的分界线 断裂处的边界线 不可见轮廓线 对称中心线 轨迹线 相邻辅助零件的轮廓线 极限位置的轮廓线
3、尺寸的基本注法
常 见 尺 寸 的 注 法
常 见 尺 寸 的 注 法
常 见 尺 寸 的 注 法
x
六、斜度与锥度
1、斜度 斜度是指一直线(平面)对 另一直线(平面)的倾斜程度。 其大小以它们夹角的正切 表示，并将此值化为1:n的形 式。
2、锥度
锥度是指正圆锥体的底 圆直径与正圆锥体的高度 之比，并把此值化为1:n的 形式。
2、标注尺寸的基本要素
一个完整的尺寸包括：尺寸界线、尺寸线、尺寸数字。
1）尺寸界线
A、用细实线绘制； B、由图形的轮廓线、轴线或对称中心线处引出，也可以直 接利用这些线作为尺寸界线； C、尺寸界线一般应与尺寸线 垂直； D、在光滑过渡处标注尺寸， 必须用细实线将轮廓延 长，从它们的交点处引出 尺寸界线；
图中图形与其实物相应要素的线性尺寸之比称为比例。
优 先 采 用
必 要 时 选 用
图形的比例：
比例：图样中机件要素的线性尺寸与 实际机件相应要素的线性尺寸
例如：
1:1所绘图形与机件实际尺寸相同 1:5所绘图形为机件实际尺寸的五分之一，是缩小的比例 2:1所绘图形为机件实际尺寸的二倍，是放大的比例
之比
图形不论放大或缩小，在标注尺寸时，应按机件的实际尺寸标注
CAD施工图制图标准
CAD施工图制图标准在建筑设计、室内设计、机械设计等众多领域中，CAD 施工图是将设计理念转化为实际施工的重要依据。
一套清晰、准确、规范的CAD 施工图，不仅能够提高施工效率，保证施工质量，还能减少施工过程中的误解和错误。
为了确保 CAD 施工图的质量和可读性，制定一套统一的制图标准是至关重要的。
一、图纸幅面与格式1、图纸幅面根据实际需要，CAD 施工图通常采用 A0、A1、A2、A3、A4 等标准幅面。
A0 幅面尺寸为 841mm×1189mm，A1 为 594mm×841mm，A2 为 420mm×594mm，A3 为 297mm×420mm，A4 为 210mm×297mm。
2、图框格式图框分为横式和立式两种，应根据图纸的实际使用方向选择。
在图框的周边，应预留足够的装订边，一般为 25mm。
3、标题栏标题栏应位于图纸的右下角，包含项目名称、图纸名称、比例、绘图日期、绘图人员等信息。
二、图层设置1、图层分类根据不同的图形元素，将图层分为建筑结构、家具布置、电气线路、给排水管道等。
每个图层应具有明确的名称和属性，以便于管理和编辑。
2、图层颜色为了提高图纸的可读性，不同的图层应采用不同的颜色。
例如，建筑结构层可以使用白色或灰色，家具布置层可以使用黄色，电气线路层可以使用红色等。
3、图层线型根据图形元素的性质，选择合适的线型。
如实线、虚线、点划线等，并设置相应的线宽。
三、字体与标注1、字体图纸中的文字应使用标准的字体，如宋体、黑体等。
字体大小应根据图纸的比例和内容的重要性进行选择，一般标注文字的高度为 3mm左右，说明文字的高度为 5mm 左右。
2、标注样式标注应包括尺寸标注、文字标注和符号标注等。
尺寸标注应清晰、准确，标注线的箭头应大小适中，尺寸数字应位于标注线的上方或中间。
文字标注应简洁明了，表达清晰。
符号标注应符合相关的标准和规范。
四、图形比例1、常用比例根据实际情况，选择合适的比例，如 1:50、1:100、1:200 等。
CAD施工图制图标准
CAD施工图制图标准在建筑、室内设计、机械等众多领域中，CAD 施工图的绘制是至关重要的环节。
一份准确、清晰、规范的 CAD 施工图，不仅能够有效地传达设计意图，还能为施工过程提供可靠的指导，避免出现误解和错误。
因此，遵循一套严格的 CAD 施工图制图标准是必不可少的。
一、图纸设置1、图纸幅面应根据实际需要选择合适的图纸幅面，常见的有A0、A1、A2、A3、A4 等。
一般来说，大型项目或复杂的设计应选用较大的幅面，以确保能够清晰地展示所有细节；而小型项目或局部设计可以使用较小的幅面。
2、图框与标题栏图框应按照国家标准或企业内部规定进行绘制，包含必要的信息，如项目名称、图纸编号、比例、日期等。
标题栏应位于图纸的右下角，格式统一，填写内容准确无误。
3、比例根据实际情况选择合适的比例，如 1:50、1:100、1:200 等。
比例的选择应保证图纸上能够清晰地表达出物体的尺寸和形状，同时便于施工人员读取和测量。
二、图层管理1、图层设置根据不同的图形元素，如墙体、门窗、家具、标注等，设置相应的图层。
每个图层应有明确的名称和属性，如颜色、线型、线宽等。
2、图层顺序合理安排图层的显示顺序，以保证图纸的清晰和易读性。
通常，重要的图形元素应位于上层，如墙体、结构等；而辅助性的元素，如标注、填充等应位于下层。
3、图层锁定与冻结对于已经完成或不需要编辑的图层，可以进行锁定或冻结操作，以防止误操作。
三、图形绘制1、线条线条应清晰、连续，避免出现断线、重线等情况。
不同类型的线条，如实线、虚线、点划线等，应根据其用途正确使用。
2、字体标注和说明文字应使用统一的字体和字号，字体清晰易读，一般采用宋体或仿宋体。
3、尺寸标注尺寸标注应准确、完整，包括线性尺寸、半径尺寸、直径尺寸等。
标注的位置应合理，避免与图形元素重叠，同时标注的数字应清晰可读。
4、符号各种专业符号，如电气符号、给排水符号等，应按照标准规范绘制，确保其含义准确无误。

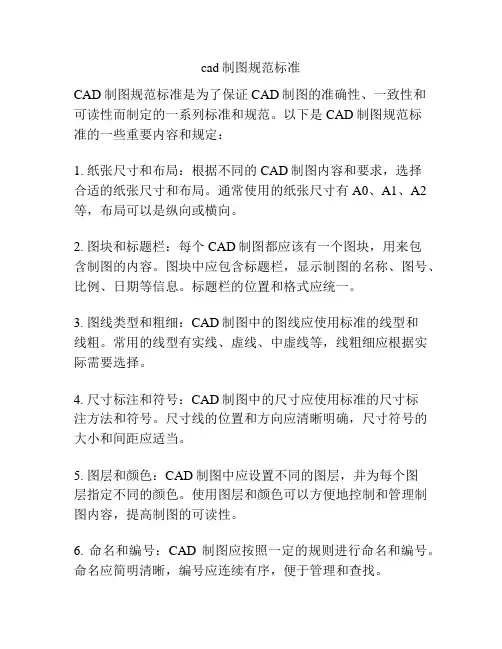

cad制图规范标准
cad制图规范标准CAD制图规范标准是为了保证CAD制图的准确性、一致性和可读性而制定的一系列标准和规范。
以下是CAD制图规范标准的一些重要内容和规定：1. 纸张尺寸和布局：根据不同的CAD制图内容和要求，选择合适的纸张尺寸和布局。
通常使用的纸张尺寸有A0、A1、A2等，布局可以是纵向或横向。
2. 图块和标题栏：每个CAD制图都应该有一个图块，用来包含制图的内容。
图块中应包含标题栏，显示制图的名称、图号、比例、日期等信息。
标题栏的位置和格式应统一。
3. 图线类型和粗细：CAD制图中的图线应使用标准的线型和线粗。
常用的线型有实线、虚线、中虚线等，线粗细应根据实际需要选择。
4. 尺寸标注和符号：CAD制图中的尺寸应使用标准的尺寸标注方法和符号。
尺寸线的位置和方向应清晰明确，尺寸符号的大小和间距应适当。
5. 图层和颜色：CAD制图中应设置不同的图层，并为每个图层指定不同的颜色。
使用图层和颜色可以方便地控制和管理制图内容，提高制图的可读性。
6. 命名和编号：CAD制图应按照一定的规则进行命名和编号。
命名应简明清晰，编号应连续有序，便于管理和查找。
7. 比例和单位：CAD制图应使用统一的比例尺和单位。
比例尺表示绘图的放大或缩小比例，单位表示绘图的长度、面积、重量等度量单位。
8. 装订和归档：CAD制图完成后应进行装订和归档，以确保制图的保存和保密。
装订可以使用钉子、线圈等方式，归档应按照一定的分类和编号规则进行。
以上是CAD制图规范标准的一些主要内容和规定。
通过遵守这些标准和规范，可以有效地提高CAD制图的质量和效率，减少错误和混乱，提高团队协作和沟通的效果，促进工程项目的顺利进行。
CAD制图线宽及图层设定标准
CAD制图线宽及图层设定标准(一)线宽A3A11号(红色)0.120.15中细线，尺寸标注、文字等2号(黄色)0.180.22中线，分部结构轮廓线、天花大分级轮廓线、窗、门、楼梯等3号(绿色)0.030.06细线，植物等4号(浅蓝色)0.080.12细线，细分最小结构轮廓线、铺地、纹样等5号(深蓝色)0.220.28中粗线，家具外轮廓线、单独结构最外轮廓线等6号(洋红色)0.150.18中细线，设备、天花灯具、小结构轮廓线等7号(白色)0.300.40粗线，建筑砌体、梁、柱外形轮廓线、单独构件放样外轮廓线8号(灰色)0.020.04细线，填充线等11号0.400.50破折号、备用其他0.010.01备用(二)图层1、原有结构(7号色)不可动的墙、柱、管井、排污管孔、排水地孔等(另:经改动的墙体、管井内须用斜线填充)原有建筑砌墙、涉及给排水及铺地的卫浴设施；2、建筑梁(2号色)原有建筑梁；3、新增结构(5号色)新增的砌体装修结构；4、家具(5号色)活动的家具；5、植物(3号色)植物；6、地面(6号色)地面材料铺设、铺设起止符号及辅助线等；7、天花(2号色)天花造型及设备、电气照明设备等；8、设备(6号色)空调设备、电气设备(如烟感、喇叭、指示灯等)、喷淋等；插座、开关等；9、轴(6号色)轴号10、字(1号色)区域所属名称及具体事物说明等中文标注；11、标注(1号色)尺寸及其标注等；12、填充(8号色)填充；13、0层(7号色)14、Defpoint(8号色)15、空间框(204号色)图纸空间设置打印的框等。
16、图框(4号色)图框17、灯(6号色)灯(1)图则索引清晰(2)尺寸交待清晰(3)材料标注清晰(4)结构表达清晰(5)图样排版有序(6)比例输出正确(7)用透视表达特殊部位结构(8)图则名称、项目名称、制图表格的填写(9)编制图则序号CAD图库分类指引及管理程序(一)分类指引(1)产品图形类：家私，洁具，电器，窗帘，厨具，挂画，五金，地面拼花，健身器材，植物，摆设，车，图形标志，体育场地等；1/2(2)制图规范类：图框，制图规范图例；(3)设备图形类：插座开关面板，天花图例，空调图例，水电图例等；(4)品牌产品图形类：名家国际MAJOR，科勒KOHLER，法恩莎FAENZA，箭牌ARROW等；(5)装饰造型类：订做的独立家私，特别的装饰造型，造型大样等。
cad 制图 国家标准
cad 制图国家标准CAD制图国家标准。
CAD（计算机辅助设计）制图是现代工程设计中不可或缺的一部分，它在工程设计、建筑设计、机械制造等领域发挥着重要作用。
而国家标准则是保障CAD制图质量和统一规范的重要依据。
本文将就CAD制图国家标准进行详细介绍。
首先，CAD制图国家标准主要包括GB/T、GB、JB等标准。
GB/T是国家标准的推荐性标准，GB是国家标准的强制性标准，而JB是机械行业标准。
这些标准对CAD制图的内容、格式、符号、尺寸等方面进行了详细规定，旨在提高CAD制图的质量和统一标准。
其次，CAD制图国家标准在内容上主要包括图形符号、尺寸标注、图框、图样折叠、图样放大缩小尺寸、图样线型、文字、尺寸、视图、剖视图、轴测图等方面的规定。
这些规定旨在确保CAD制图的准确性、清晰度和一致性，使得不同工程设计人员之间能够准确理解和交流CAD制图信息。
此外，CAD制图国家标准还对CAD制图的质量要求进行了详细规定。
比如，对CAD制图的精度、完整性、一致性、标准化等方面提出了具体要求，以确保CAD制图的质量达到国家标准要求。
此外，CAD制图国家标准还对CAD制图软件的应用提出了一些要求。
比如，对CAD制图软件的版本、文件格式、打印输出、图层管理、文字样式、尺寸标注、图形符号等方面进行了规定，以确保CAD制图软件的应用符合国家标准要求。
最后，CAD制图国家标准的实施对于工程设计、建筑设计、机械制造等行业具有重要意义。
它不仅可以提高CAD制图的质量和效率，还可以促进不同行业之间的交流与合作，推动我国工程技术水平的提高。
综上所述，CAD制图国家标准是CAD制图质量和统一规范的重要依据，它对CAD制图的内容、格式、质量、软件应用等方面进行了详细规定，对于提高CAD 制图质量和促进工程技术水平的提高具有重要意义。
希望工程设计、建筑设计、机械制造等行业能够严格遵守CAD制图国家标准，不断提升CAD制图水平，推动行业发展。
CAD施工图制图标准
CAD施工图制图标准在建筑、室内设计、机械制造等众多领域，CAD 施工图的绘制是至关重要的环节。
一份准确、清晰、规范的 CAD 施工图不仅能够有效地传达设计意图，还能为施工过程提供准确的指导，确保项目的顺利进行。
因此，遵循一套严格的 CAD 施工图制图标准是必不可少的。
一、图纸设置1、图纸幅面根据项目的规模和复杂程度，选择合适的图纸幅面。
常见的幅面有A0、A1、A2、A3、A4 等。
一般来说，大型项目使用较大的幅面，如A0、A1；小型项目则可使用较小的幅面，如 A2、A3、A4。
2、比例根据实际情况选择合适的绘图比例，如 1:50、1:100、1:200 等。
比例的选择应确保图纸上能够清晰地表达出设计的细节，同时又不至于使图纸过于复杂。
3、单位统一采用公制单位，如毫米（mm）。
在标注尺寸时，应明确标注单位，避免产生误解。
二、图层管理将不同类型的图形元素分别放置在不同的图层中，如墙体层、门窗层、家具层、标注层等。
这样可以方便对图形进行管理和编辑，同时也便于控制图形的显示和打印。
2、图层属性为每个图层设置合适的颜色、线型、线宽等属性。
颜色的选择应具有明显的区分度，便于识别；线型和线宽应根据图形的重要性和表达需要进行设置。
三、字体与标注1、字体使用标准的字体，如宋体、黑体等。
字体的大小应根据图纸的比例和内容的重要性进行选择，一般标注文字的高度为 35mm 或 5mm。
2、标注样式标注样式应统一，包括尺寸标注、文字标注、符号标注等。
尺寸标注应清晰准确，标注线的起点和终点应明确，标注文字应位于标注线的上方或旁边，且与标注线对齐。
文字标注应简洁明了，表达清晰。
四、图形绘制1、线条线条应清晰、连续，避免出现断线、重复线等情况。
不同类型的线条应使用不同的线型和线宽进行区分，如实线、虚线、点划线等。
图形元素的绘制应准确无误，如墙体、门窗、柱子等的尺寸和位置应符合设计要求。
图形的表达应简洁明了，避免过多的冗余线条和图形。
CAD制图标准
CAD制图标准在当今的工程设计和制造领域，CAD（计算机辅助设计）技术的应用已经极为广泛。
无论是建筑设计、机械制造，还是电子电路设计等，都离不开 CAD 制图。
然而，要确保 CAD 制图的准确性、规范性和可读性，遵循一套严格的制图标准是至关重要的。
一、图纸幅面与格式首先，我们来谈谈图纸幅面。
常见的图纸幅面有 A0、A1、A2、A3 和 A4 等。
A0 幅面最大，面积约为 1 平方米，A4 幅面最小。
选择合适的图纸幅面应根据图形的复杂程度和尺寸大小来决定。
在图纸格式方面，需要注意的是边框线的粗细、标题栏的位置和内容等。
边框线通常分为外边框和内边框，外边框线较粗，内边框线较细。
标题栏一般位于图纸的右下角，包含图纸名称、比例、设计者、审核者等重要信息。
二、比例比例是 CAD 制图中非常重要的一个概念。
它表示图形与实际物体的尺寸比例关系。
例如，1:100 的比例意味着图纸上的 1 个单位长度代表实际物体的 100 个单位长度。
选择合适的比例要综合考虑图形的大小、复杂程度以及图纸的幅面。
过小的比例可能导致图形细节不清晰，过大的比例则可能使图形无法在一张图纸上完整呈现。
三、字体与字号在 CAD 制图中，字体的选择和字号的大小也有明确的规定。
一般来说，汉字应采用长仿宋体，字母和数字可以采用 ISOCP 字体。
字号的大小应根据图纸的幅面、图形的复杂程度以及注释内容的重要性来确定。
例如，标题栏中的文字字号通常较大，以便清晰醒目；而在图形中的注释文字，字号可以相对较小。
四、线条类型与线宽线条类型包括实线、虚线、点划线等。
不同类型的线条在图纸中有着不同的用途。
实线用于表示物体的可见轮廓，虚线用于表示不可见轮廓，点划线则常用于中心线、对称线等。
线宽的设置也非常重要。
粗线一般用于表示主要轮廓线，细线用于表示次要轮廓线和尺寸线等。
合理的线宽设置可以使图纸层次分明，易于阅读。
五、尺寸标注尺寸标注是 CAD 制图中必不可少的部分。
CAD制图标准
CAD制图标准1．图层包括：粗实线：线型：continuous 宽度（A3，A4用0.5mm，A2，A1用0.7mm）颜色：青色细实线：线型：continuous 宽度：默认颜色：蓝色中心线：线型：center 宽度：默认颜色：红色双点划线：线型：phantom2 宽度：默认颜色：白色波浪线：线型：continuous 宽度：默认颜色：品红色虚线：线型：ACAD-ISO02W100 宽度：默认颜色：黄色标注层（文字）：线型：continuous 宽度：默认颜色：绿色2．文字标准：（1）文字样式：工程字（2）文字高度：5（2）宽度比例：1(应0.7，采用工程字，取“1”)3．标注样式：采用ISO-25为基准。
可以建立基于ISO-25标准的其他样式，如“文字对齐”选项，“与尺寸线对其”或“ISO 标准”。
4．粗糙度及基准：5．对于公差：（1）如果没有进行尺寸替代的话，"对称"、"极限偏差"都可以在该标注的属性中直接改动。
极限偏差，公差文字高度比例取0.5。
（2）如果进行尺寸替代的话，利用MTEXT 进行标注，右边括号最后输入，将会弹出一个提示框。
在文字替代项将会看到：%%c150m6({\H0.7x;\S+0.040^+0.015;})。
只需修改"H0.7x"中的0.7为0.5即可。
(2)如果进行尺寸替代的话，利用MTEXT 进行标注，上下偏差之间用"^"号连接，选中上偏差、"^"号、下偏差，点击"ba "，在该标注属性的文字替代项将会看到：%%c150m6({\H0.7x;\S+0.040^+0.015;}) 只需修改"H0.7x"中的0.7为0.5即可。
甲级设计院CAD制图标准
甲级设计院CAD制图标准1适用范围CAD方式制图的初步设计、施工图设计阶段的设计图纸。
2引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。
《房屋建筑CAD制图统一规则》GB/T 18112-2000《CAD工程制图规则》GB/T 18229-2000《房屋建筑制图统一标准》GB/T 50001-2001《建筑制图标准》GB/T 50104-2001《建筑结构制图标准》GB/T 50105-2001《给水排水制图标准》GB/T 50106-2001《采暖通风与空气调节制图标准》GBJ/T 50114-20013 基本要求3.1 图框3.1.1图幅与格式幅面代号A0A1A2A3A4 B×L841×1189594×841420×594297×420210×297图框边距c105A0、A1及A2图框允许加长，但必须按基本幅面的长边（L）成1/4倍增加，不可随意加长。
其余图幅图纸均不允许加长。
同一工程项目，各专业所用图幅，除目录和材料表外不宜多于两种。
3.1.2标题栏现代设计集团及各子分公司设计资质的设计图框应制作成标准图块。
标准图框中的标题栏应具备更改区、签字区、设计单位及项目名称和代号区等，并作为统一标识不得随意修改,当需要修改使用时必须由集团或各子分公司技术管理部门批准。
3.1.3文件名各专业CAD图纸文件名一般应采用中文书写，且与自然图纸张数相对应，并用以下规定格式：“图别图号—图名”例如：结施2-基础平面图，结施1XX-基础平面图等；当从事合作设计，文件名需要使用英文书写时应设“专业码—图名主组码（—图名次组码）—序号”引导。
例如：建筑专业一层平面图A—F—1，其专业码为建筑“A”，主组码为平面图“F”，序号为1；各专业英文图名列表见附录一。
为直观起见，允许在专业码后直接采用英文全称及图纸序号，例如：A—Floor1。
cad制图规范标准
cad制图规范标准CAD制图规范标准是为了保证CAD绘图效果的统一、规范，便于绘图人员进行协作和相互理解。
下面将介绍一些常见的CAD制图规范标准。
1. 图纸格式和布局图纸格式一般采用国际标准ISO或国内标准GB，常见的有A0、A1、A2、A3和A4等。
布局时应根据绘图比例和图纸大小，合理安排视口和标题栏的位置。
2. 绘图比例绘图时应根据图纸的大小和内容的大小合理选择绘图比例。
常用的绘图比例有1:1、1:2、1:5、1:10等。
3. 字体规范字体应使用标准的宋体、楷体或黑体。
字号一般选择5号或7号字。
标题的字号可以适当增大。
4. 线型规范CAD绘图中常用的线型有实线、虚线、虚点线等，不同的图形和要素应选用合适的线型，并统一使用。
5. 图层设置CAD软件中可以设置不同的图层来管理不同的绘图对象。
应根据绘图的内容和要求设置相应的图层，并统一命名和设置颜色。
6. 标注规范标注应准确明确，字体清晰可读。
标注文本的位置应与要标注的对象相对应，不得重叠或遮挡。
7. 偏差和公差对于涉及尺寸和形状的绘图，应标注清楚允许偏差和公差范围，以保证产品的质量要求。
8. 图例和比例尺图例是对图中符号和标示的解释，应标明图形与实物之间的对应关系。
比例尺应根据绘图的实际大小和绘图比例选择合适的比例尺。
9. 图框和标题栏图框和标题栏应包括图纸名称、编制单位、日期、版本号等信息，以方便查阅和管理。
10. 标准符号和图样CAD制图中常用的标准符号和图样应按照相关标准进行绘制，且符号应尽量统一、一致。
综上所述，CAD制图规范标准对于保证绘图质量和统一标准至关重要。
在进行CAD制图时，应严格按照相关规范进行操作，以确保绘图结果的准确性和可读性。
同时，不同行业和领域可能还有一些特定的细节和要求，绘图人员应根据实际需要进行相应的调整和补充。
CAD制图标准规范
CAD制图标准规范关键信息项：1、绘图单位及精度单位：＿___________________________精度：＿___________________________2、图层设置规范图层名称：＿___________________________颜色：＿___________________________线型：＿___________________________线宽：＿___________________________3、字体及标注样式字体样式：＿___________________________字高：＿___________________________标注样式：＿___________________________标注比例：＿___________________________ 4、图框及标题栏图框格式：＿___________________________标题栏内容：＿___________________________5、图形比例常用比例：＿___________________________特殊比例处理方式：＿___________________________6、打印输出设置纸张尺寸：＿___________________________打印质量：＿___________________________打印颜色：＿___________________________11 绘图单位及精度111 绘图单位应统一设置为具体单位，例如毫米（mm）。
112 绘图精度应根据具体项目要求确定，一般情况下，长度精度设置为小数点后X位，角度精度设置为小数点后X位。
12 图层设置规范121 图层名称应具有明确的含义，便于识别和管理，例如“轮廓线层”“中心线层”“标注层”等。
122 每个图层应设置特定的颜色，颜色选择应符合行业标准或项目约定，避免颜色过于相似导致混淆。
建筑设计院CAD制图标准
建筑设计院CAD制图标准关键信息项：1、绘图比例：＿___________________________2、图层设置：＿___________________________3、字体样式与大小：＿___________________________4、标注样式：＿___________________________5、图框格式：＿___________________________6、打印设置：＿___________________________1、绘图比例11 应根据实际绘图需求选择合适的绘图比例，常用比例包括 1:50、1:100、1:200 等。
111 同一图纸中，各视图应采用相同的比例，特殊情况需单独标注。
112 绘图比例应在图纸标题栏中明确标注。
2、图层设置21 建立统一的图层命名规则，图层名称应具有明确的含义，便于识别和管理。
211 规定不同类型图形元素所属的图层，如墙体层、门窗层、标注层等。
212 每个图层应设置合适的颜色、线型和线宽，以保证图纸的清晰和美观。
3、字体样式与大小31 统一使用标准字体样式，如宋体、黑体等。
311 标注文字的高度一般为 25mm 35mm，说明文字的高度根据内容重要性和篇幅适当调整。
312 数字与字母的字体应与汉字相协调，且清晰可读。
4、标注样式41 标注尺寸的精度应符合相关规范和设计要求。
411 尺寸标注线的起点和终点应清晰明确，标注文字应位于尺寸线上方或旁边。
412 角度标注、半径标注、直径标注等应遵循统一的样式标准。
5、图框格式51 图框应包含项目名称、图纸名称、绘图比例、绘图日期等必要信息。
511 图框的尺寸和样式应符合设计院的规定，保证图纸的规范性和一致性。
512 图框中的签字栏应明确设计人员、审核人员等的职责和签名位置。
6、打印设置61 确定打印图纸的纸张大小，如 A1、A2、A3 等。
611 打印颜色设置为黑白或彩色，根据需要进行选择。
CAD制图标准参考（设计院的大图）
CAD制图标准参考（设计院的大图）CAD制图标准参考(设计院的大图)看一下正规设计院内部的制图标准。
中国建筑设计研究院(上海)；上海中森建筑与工程设计顾问有限公司的内部标准。
一、建筑制图标准CAD制图标准第一章总则第1.0.1条为规范我院CAD制图标准，解决计算机资源共享问题，提高设计效率，特制定本规定，各专业可另规定与本专业有关的细则。
第1.0.2条本规定适用于所有使用中国建筑设计研究院(上海)；上海中森建筑与工程设计顾问有限公司的图签，并以CAD方式制图的所有方案、初步设计、施工图阶段的设计图纸。
第1.0.3条本标准引用下列标准中的部分条文。
1．房屋建筑CAD制图统一规则GB/T 18122-20002．CAD工程制图规则GB/T 18229-20003．房屋建筑制图统一标准GB/T 50001-20014．建筑制图标准GB/T 50104-20015．建筑结构制图标准GB/T 50105-20016．混凝土结构施工图平面表示方法制图规则和构造详图03G101-17．给水排水制图标准GB/T 50106-20018．采暖通风与空气调节制图标准GB/T 50114-20019．电气制图GB4728.1-8510．住宅弱电设计标准图DBJT08-97-200211．住宅建筑信息通讯设计安装图DBJT08-96-2002第二章基本设置要求第2.0.1条图框图框采用竖版形式。
1．图幅与格式幅面代号A0 A1 A2 A3 A4宽度╳长度841╳1189 594╳841 420╳594 297╳420 210╳297 图框边距C 10 5A0以及A1图框允许加长，但必须按基本幅面的长边（L）成1/4倍增加，不可随意加长。
其余图幅图纸均不允许加长。
每个工程图纸目录和修改通知单采用A4，其余应尽量采用A1图幅。
每项工程图幅应统一，如采用一种图幅确有困难，一个子项工程图幅不得超过二种。
2．标题栏中国建筑设计研究院(上海)；上海中森建筑与工程设计顾问有限公司的图框统一格式已制成标准图块。
cad制图标准样本
1.范围本标准规定了山东嘉林建设工程有限公司内部进行CAD制图的基本要求。
本标准仅适用于山东嘉林建设工程有限公司内部CAD制图。
2.引用标准下列标准所包含的条文经过在本标准中引用, 而构成为本标准的条文。
本标准发布时, 所示版本均为有效。
所有标准都会被修订, 使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB4458.1- 机械制图图样画法视图GB4457.4- 机械制图图样画法图线GB4458.6- 机械制图图样画法剖视图和断面图GB4458.4- 机械制图尺寸注法GB12212-1990 焊缝符号的尺寸、比例及简化表示法GB/T50103- 总图制图标准GB/T50104- 建筑制图标准GB324—焊缝符号表示法GB/T50105- 建筑结构制图标准3.图样画法总则3.1绘制分格、埋件图、节点( 除尺寸标注以外) 图样时, 遵照《建筑制图标准》( GB/T50104- ) 标准制图。
3.2绘制加工图、组装图、零附件图及工艺、工装图样时, 遵照机械制图标准制图。
3.3绘制的所有图样按正投影法绘制, 并采用第一角投影法。
3.4在同一类图样中, 一般采用同一种制图标准。
3.5按技术制图中的标准绘图比例绘制图样。
4 CAD制图的基本要求4.1图纸幅面尺寸绘制图样时, 优先采用表1中规定的幅面尺寸; 必要时可沿长边加长, 对于A0、 A2、A 4幅面的加长量应按A幅面长边的1/8的倍数;对于A1、 A3幅面的加长量应按A幅面短边的1/4的倍数。
A0及A1幅面也允许同时加长两边。
详见表1表1 幅面及周边尺寸单位: mm4.2 图框格式及标题栏的方位统一采用山东嘉林建设工程有限公司标准图框及格式。
4.3 图线的规定图线按其宽度分为粗、细两种类型, 粗线的宽度b应从下列线宽系数中选取: 0.3mm、0.35mm、 0.5mm、 0.7mm。
每个图样应根据复杂程度与比例大小, 先确定基本线宽b, 细线的宽度约为粗线宽度的1/3。
CAD制图标准参考
CAD制图标准参考在当今的工程和设计领域，CAD（计算机辅助设计）已经成为不可或缺的工具。
然而，要确保 CAD 图纸的准确性、规范性和可读性，遵循一定的制图标准是至关重要的。
这些标准不仅有助于提高工作效率，减少误解和错误，还能方便不同团队之间的交流与协作。
接下来，让我们详细了解一下 CAD 制图的一些关键标准。
一、图层管理图层就像是图纸的不同“页面”，用于分类和管理不同类型的图形元素。
合理的图层设置可以使图纸更加清晰、易于编辑和打印。
1、图层命名应采用简洁明了且具有描述性的名称，例如“轮廓线”“中心线”“标注线”等，以便于识别和区分。
2、图层颜色为每个图层分配特定的颜色，以增强图形的可读性。
通常，轮廓线使用黑色，中心线使用红色，尺寸标注使用绿色等。
但颜色的选择也要考虑到打印效果和视觉差异。
3、图层线型根据图形元素的性质选择合适的线型，如实线、虚线、点划线等。
例如，轮廓线为实线，隐藏线为虚线。
4、图层锁定与冻结对于已经完成或暂时不需要编辑的图层，可以进行锁定或冻结操作，以防止误操作。
二、图形绘制1、线条线条应粗细均匀、光滑连续，避免出现断点或毛刺。
直线应保持笔直，曲线应流畅自然。
2、尺寸标注尺寸标注应清晰准确，符合国家标准和行业规范。
标注的文字大小、箭头样式、尺寸线间距等都应统一。
3、文字使用统一的字体和字号，文字的高度和宽度比例要协调。
文字应清晰易读，避免使用过于花哨或难以辨认的字体。
4、图案填充在需要表示特定区域的材质或剖面时，应使用合适的图案填充。
填充的比例和角度要适当，以确保清晰表达意图。
三、视图布局1、主视图、俯视图、左视图等的选择应根据物体的形状和结构特点，选择最能清晰表达其形状和尺寸的视图组合。
2、视图比例视图的比例应根据实际需要选择，确保图形能够在图纸上合理布局，同时又能准确反映物体的尺寸关系。
3、剖视和局部视图对于内部结构复杂的物体，可以使用剖视和局部视图来展示细节。
剖切线的位置和标注要清晰准确。
CAD制图规范与标准
CAD制图规范与标准CAD（Computer-Aided Design，计算机辅助设计）是一种广泛应用于工程设计和制图的技术。
在进行CAD制图时，遵守一定的规范和标准非常重要，这有助于提高制图的质量、减少错误并提高工作效率。
本文将介绍一些常用的CAD制图规范和标准，帮助读者更好地使用CAD软件。
1. 图纸布局在进行CAD制图时，良好的图纸布局可以让信息更清晰，便于阅读和理解。
通常，图纸的标题位置应在图纸的右下角，包括图名、比例、绘图者姓名等信息。
此外，图纸中的主要视图（如平面图、正视图、剖视图等）应在图纸的中央位置，并按照一定的规则排列，便于查找和比较。
2. 图纸尺寸与比例图纸的尺寸和比例是CAD制图的重要方面。
通常，图纸的标准尺寸有A0、A1、A2、A3和A4等。
选取合适的图纸尺寸可以使信息布局更合理，并方便后续的制图工作。
同时，制图时需要选择适当的比例，如1:1、1:2、1:5等，以便绘制出相应大小的图纸。
3. 图层与线型图层和线型的设置是CAD制图中的关键。
通过合理设置图层，可以将不同类型的图元分层显示，方便后续的编辑和管理。
同时，使用合适的线型可以使图纸更具表现力和美观性。
常见的线型有实线、虚线、点线等，可以根据需要进行选择和调整。
4. 尺寸标注与注释尺寸标注和注释在CAD制图中起到重要的作用。
尺寸标注可以清晰地表示图形的大小和位置，帮助读者准确理解绘图意图。
在进行尺寸标注时，应选择合适的标注样式，并遵守一定的标注规则，如箭头方向、字体大小等。
另外，注释的添加可以进一步说明图纸中的特定信息，如材料、工序等，提高图纸的完整性和可读性。
5. 图形符号与图例在CAD制图中，图形符号和图例的正确使用非常重要。
图形符号可以代表特定的元素或功能，如电气符号、水暖符号等，方便读者理解图纸所表示的内容。
图例则是对图纸中使用的符号、颜色、线型等进行解释和说明，使读者能够更快地了解图纸的含义和用途。
6. 文件命名与存储良好的文件命名和存储习惯可以提高CAD制图的整体管理效率。
中华人民共和国国家标准-cad制图标准
中华人民共和国国家标准机械工程CAD制图规则Mechanical engineering drawings rules of CADGB/T14665－1998代替GB/T14665-931.范围本标准规定了机械工程中用计算机辅助设计（以下简称CAD）时的制图规则。
本标准适用于在计算机及其处围设备中进行显示、绘制、打印的机械工程图样及有关技术文件。
2.引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。
本标准出版时，所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB/T 4458.4-84 机械制图尺寸注法GB/T 10609.4-89 技术制图对缩微复制原件的要求GB/T 13362.4-92 机械制图用计算机信息交换常用长仿宋矢量字体、代（符）号GB/T 13362.5-92 机械制图用计算机信息交换常用长仿宋矢量字体、代（符）号数据集GB/T 14691-93 技术制图字体GB/T 17450－1998 技术制图图线3.基本原则3.1 凡在计算机及其外围设备中绘制机械工程图样时，如涉及本标准中未规定的内容，应符合有关标准和规定。
3.2 在机械工程制图中用CAD绘制的机械工程图样，首先应考虑表达准确，看图方便。
在完整、清晰、准确地表达机件各部分形状的前提下，力求制图简便。
3.3 用CAD绘制机械图样时，尽量采用CAD新技术。
4.图线在机械工程的CAD制图中，所用图线，除按照以下的规定外，还应遵守GB/T17450中的规定。
4.1 图线组别为了便于机械工程的CAD制图需要，将GB/T17450中所规定的8种线型分为以下几组，见表1。
一般优先采用第4组。
表1组别12345一般用途线宽mm 2.0 1.4 1.00.70.5粗实线、粗点画线1.00.70.50.350.25细实线、波浪线、双折线、虚线、细点画线、双点画线4.2 图线的结构4.2.1 双折线4.2.1.1 双折线的尺寸和表示见图1、图2、图3。
