(新)货物组托示意图
货位组托示意图
三、货物入库托盘图相关尺寸：托盘：L1200×W1000×H160货位：L2300×W900×H1230 1．休闲黑瓜子（L595×W395×H375）层高=（1230-160-150）/375=2层托盘个数=入库量/单个货物用量=10/10=1个奇数层俯视图 偶数层俯视图 层高=（1230-160-150）/320=2层托盘个数=入库量/单个货物用量=36/12=3个 3．大王牌大豆酶解蛋白粉（L495×W395×H320）2．小师傅方便面（L595×W325×H330）奇数层俯视图 偶数层俯视图 层高=（1230-160-150）/330=2层托盘个数=入库量/单个货物用量=18/12=2个奇数层俯视图偶数层俯视图层高=（1230-160-150）/275=3层托盘个数=入库量/单个货物用量=30/30=1个奇数层俯视图偶数层俯视图层高=（1230-160-150）/265=3层托盘个数=入库量/单个货物用量=24/36=1个6．利鑫达板栗（L330*W235*H240） 奇数层俯视图 偶数层俯视图 层高=（1230-160-150）/240=3层托盘个数=入库量/单个货物用量=60/45=2个7．金多多婴儿营养米粉（L295*W245*H240）奇数层俯视图 偶数层俯视图 层高=（1230-160-150）/240=3层托盘个数=入库量/单个货物用量=32/48=1个8．吉欧蒂亚干红葡萄酒（L460*W260*H230）奇数层俯视图 偶数层俯视图 层高=（1230-160-150）/230=4层托盘个数=入库量/单个货物用量=18/32=1个9．好娃娃薯片（L455*W245*H200）层高=（1230-160-150）/230=4层托盘个数=入库量/单个货物用量=50/40=2个。
物流组托图

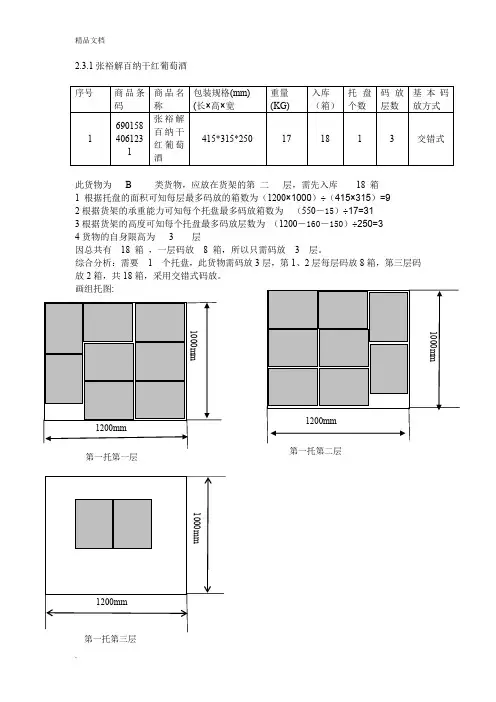

2.3.1张裕解百纳干红葡萄酒序号商品条码商品名称包装规格(mm)(长×高×宽重量(KG)入库（箱）托盘个数码放层数基本码放方式1 6901584061231张裕解百纳干红葡萄酒415*315*250 17 18 1 3 交错式此货物为 B 类货物，应放在货架的第二层，需先入库18 箱1 根据托盘的面积可知每层最多码放的箱数为（1200×1000）÷（415×315）=92根据货架的承重能力可知每个托盘最多码放箱数为（550－15）÷17=313根据货架的高度可知每个托盘最多码放层数为（1200－160－150）÷250=34货物的自身限高为 3 层因总共有18 箱，一层码放8 箱，所以只需码放 3 层。
综合分析：需要 1 个托盘，此货物需码放3层，第1、2层每层码放8箱，第三层码放2箱，共18箱，采用交错式码放。
画组托图:1200mm1000mm 第一托第一层1200mm1000mm 第一托第二层1200mm1000mm 第一托第三层条码名称(mm)(长×高×宽(KG) （箱）个数数放方式2 6932010061815兴华苦杏仁455*265*28512 26 2 2 旋转式此货物为 A 类货物，应放在货架的第1 层，需先入库26箱1 根据托盘的面积可知每层最多码放的箱数为(1200×1000)÷（455×265）=92根据货架的承重能力可知每个托盘最多码放箱数为（550-15）÷12=443根据货架的高度可知每个托盘最多码放层数为（1050-160-150）÷285=24货物的自身限高为 5 层因总共有26 箱，一层码放9 箱，所以需要2个托盘，码放 2 层。
综合分析：需要 2 个托盘，此货物需码放 2 层，第一托第1、2层每层码放9 箱，第二托第一层码放8 箱，共26 箱，采用旋转式码放。
货物组托示意图
货物组托示意图《走进安得》第一届全国大学生物流设计大赛比赛案例走进安得第一届全国大学生物流设计大赛比赛案例教育部高等学校物流类专业教学指导委员会《走进安得》第一届全国大学生物流设计大赛比赛案例目录走进安得 (1)目录 (2)前言 (3)一、背景 (4)二、物流信息系统：逼出来的自我开发能力 (8)三、用什么来支持定价？ (11)四、呼叫中心--演绎”全程掌控”新理念 (12)五、运费如此就上升了20% (14)六、集思广益的P分公司共同配送 (25)七、供应链上不同企业物流系统集成 (27)八、花城分公司路在何方 (29)九、这次投标有把握吗？ (33)十、A经理的担忧--仓储设计 (41)十一、主动的持续补货 (56)十二、提供个性化的服务 (58)十三、仓库选址 (60)十四、配送增值服务 (62)十五、南京--杭州对流运输 (64)十六、要么扭亏，要么下课 (104)十七、铜川J客户的经营分析报告 (108)十八、W公司RDC到底应该设立多少个？ (113)十九、安得物流应该如何转型？ (127)尾声 (143)附件1 客户类型对照表 (144)附件2 分公司对照表 ....................................................... - 145 -《走进安得》第一届全国大学生物流设计大赛比赛案例前言根据教育部2006-2010年高等学校物流类专业教学指导委员会的5年工作计划，决定从2006年开始在全国高校开展“全国大学生物流设计大赛”，物流教指委领导和委员一致认为，在全国高校开展本大赛，可以为物流专业及爱好物流的学生提供一个理论联系实际的平台，为全国高校搭建广泛的物流学术交流的平台，可以建立一个向社会群众宣传普及物流知识的平台，可以更好地培养和发现物流人才，同时也有助于树立物流教学指导委员会品牌。
因此，大赛的开展对我国物流高等教育的开展具有重要意义。
货物组托和存储
3.2货物组托合理的货物组托可以节省托盘和货位的使用量，节省托盘和货位使用量，是节约成本的重要途径之一。
在堆码作业过程中本小组坚持“合理、牢固、定量、整齐、节约、方便”的原则。
表3-2纸箱需求表王老吉、北京红牛、康师傅绿茶、康师傅冰红茶采用的是B 型纸箱，B 型纸箱的规格是300*210*240，堆码方法是通风式堆码。
商品名称 商品规格（mm ） 纸箱类型 数量（箱）合计王老吉 65*65*115 B 型 5 30 北京红牛 65*65*92 B 型 5 康师傅绿茶 60*60*215 B 型 10 康师傅冰红茶 60*60*215 B 型 10 百事可乐 62*62*245 C 型 15 93 雪碧 60*60*260 C 型 4 统一鲜橙多 70*70*215 C 型 4 可口可乐 62*62*26 C 型 50 农夫山泉 55*55*23 C 型 20 伊利纯牛奶 63*40*106D 型1010图3-1 主视图图3-2 正视图图3-3 奇数层俯视图（第一层）图3-4 偶数层俯视图（第二层）图3-5 奇数层俯视图（第三层）百事可乐、雪碧、统一鲜橙多、可口可乐、农夫山泉采用的是C型纸箱，C型纸箱的规格是450*250*280，堆码方法是重叠式堆码。
图3-6 主视图图3-7 正视图图3-8 奇数层俯视图图3-9偶数层俯视图伊利纯牛奶采用的是D型纸箱，D型纸箱的规格是400*300*160，堆码方法是旋转交错式堆码。
图3-10 主视图图3-11 正视图图3-12 奇数层俯视图图3-13 偶数层俯视图表3-3 托盘需求表商品名称库存量（箱）每层最大堆码数量最大堆码层数所需托盘数王老吉 5 5 1 1北京红牛 5 5 1 1康师傅绿茶10 9 2 1康师傅冰红茶10 9 2 1百事可乐15 10 2 1 雪碧 4 4 1 1统一鲜橙多 4 4 1 1可口可乐50 10 3 2农夫山泉20 10 2 1伊利纯牛奶10 9 1 1 合计113.3货物储存合理的安排储位，可以节省作业时间和租赁作业设备的次数，从而有效的节约成本。
物流组托示意图
三，组托示意图
1，芒果王组托示意图：
外包装尺寸（mm）：440×320×320，入库12箱，共2层，每层6箱，一个托盘奇数俯视图：
长：320*3 宽：440*2
偶数俯视图：
长：320*3 宽：440*2
2，心相印纸巾W808组托示意图：
外包装尺寸（mm）：495×270×355，入库16箱：2层，每层8箱，一个托盘：长：270*4 宽：495*2
奇数俯视图：
长：270*4 宽：495*2
偶数俯视图：
长：270*4 宽：495*2
3，心相印纸巾W910组托示意图：
外包装尺寸（mm）：450×310×355，入库10箱，共2层，第一层6箱，第二4箱，一个托盘
奇数俯视图：
长：310*3 宽：450*2
偶数俯视图：
长：310*2 宽：450*2
4、精品西瓜组托示意图：
外包装尺寸（mm）：450×270×150，入库12箱，共2层，每层6箱，一个托盘奇数俯视图：
长：450*2 宽：270*3
偶数俯视图：
长：450*2 宽：270*3
5，福满家蛋糕组托示意图：
外包装尺寸（mm）：25.5×25.5×16，入库20箱，共1层，一个托盘。
制定货物组托示意图
任务实施：
❖根据货物组托的方法绘制组托示意图，并 制定入库方案。
❖运用bartender软件编制并打印托盘条码标 签，码制为CODE39（8位数字码，无校验 位），如上述货物组托需用9个托盘，托盘 条码的代码可设计为00000001至00000009， 每个托盘要打印两张条码标签。A、B、C 三类货物分别存储在货架的不同位置上。 确定货位时使A、B、C三类货物依次按由 下向上、由近及远顺序摆放。
《现代物流管理》3-1制定入库作业计划
任务分配
❖ 已知托盘尺寸L1200×W1000×H150（mm），货位尺 寸L2300×W900×H1350（mm），根据货物信息分别 绘制各自的组托示意图。根据货物外包上的规格，按照 托盘利用率最大、奇偶压缝的原则进行组托。
❖ 托盘码放示意图绘制要遵循如下规定并至少包含下列信息： ❖ 用WORD绘图功能绘制示意图，并标明每个小组的组号； ❖ 画出托盘码放的奇数层俯视图和偶数层俯视图； ❖ 在图上标出托盘的长、宽尺寸（以mm为单位）； ❖ 用文字说明堆码后的层数； ❖ 用文字说明此类商品所需托盘的个数； ❖ 将托盘上的货物以浅灰色填涂； ❖ 托盘码放时，货物包装物边缘不允许超出托盘边缘20mm。
元化。
《现代物流管理》3-1制定入库作业计划
一、货物组托的要求
2、组托操作中的要求： （1）堆码整齐，货物堆码后四个角成一条直线； （2）货物品种不混堆，规格型号不混堆、生产厂家不混
堆、批号不混堆； （3）堆码合理性、牢固性。要求奇偶压缝、旋转交错、
缺口留中，整齐牢固。 （4）不能超出货架规定的高度。
《现代物流管理》3-1制定入库作业计划
任务评价：
❖成果评定：每个小组的组托示意图，占比 50%；
货物组托示意图
c
奇俯视图295偶俯视图
245
共两层一个托盘
8
吉欧蒂亚干红葡萄酒
460×260×230
300
16
18
c
奇俯视图偶俯视图
460 260
260
460
共两层一个托盘
9
好娃娃薯片
455×245×200
80
2
50
c
奇俯视图455偶俯视图
245
共四层两个托盘
1
休闲黑瓜子
595×395×375
110
21
10
c
奇俯视图偶俯视图
共两层一个托盘
2
小师傅方便面
595×325×330
160
3
18
c
奇俯视图
595
325
595
共二层二个托盘
3
大王牌大豆酶解蛋白粉
495×395×320
420
35
36
a
奇俯视图偶俯视图
495
395
共两层三个托盘
4
蜂圣牌蜂皇浆冻干粉片
395×295×275
260
16
30
b
奇俯视图395偶俯视图
295
共两层一个托盘
5
诚诚油炸花生仁
395×245×265
180
30
24
c
奇俯视图395偶俯视图
245
共两层一个托盘
6
利鑫达板栗
330×235×240
240
35
60
c
奇俯视图235偶数俯视图
330
共三层两个托盘
7
金多多婴儿营养米粉
295×245×240
400
18
货物组托图,月台配载......
3货物组托图休闲黑瓜子规格（595*395*375mm ）共10箱，共需要1个托盘，堆码2层。
小师傅方便面规格（595*325*330mm ）共18箱，共需要1个托盘，堆码3层奇数层俯视图偶数层俯视图奇数层俯视图1190mm偶数层俯视图1000mm1000mm大王牌大豆酶解蛋白粉规格 （495*395*320mm ）共36箱，共需要2个托盘，每个托盘堆码3层。
奇数层俯视图1000mm1200mm主视图主视图偶数层俯视图蜂圣牌蜂皇浆冻干粉片规格（395*295*275mm ） 共30箱，共需要1个托盘，堆码3层。
诚诚油炸花生仁规格（395*245*265mm ）共24箱，共需要1个托盘，堆码2层。
奇数层俯视图偶数层俯视图1000mm主视图1200mm980mm奇数层俯视图偶数层俯视图利鑫达板栗规格（330*235*240mm ）共60箱，共需要1个托盘，堆码4层。
金多多婴儿营养米粉规格（295*245*240mm ）共32箱。
共需要1个托盘，堆码2层。
主视图1000mm1200mm1175mm偶数层俯视图奇数层俯视图主视图吉欧蒂亚干红葡萄酒规格（460*260*230mm ）共18箱，共需要1个托盘，堆码2层。
1000mm960mm1200mm奇数层俯视图偶数层俯视图主视图980mm奇数层俯视图偶数层俯视图好娃娃薯片规格（455*245*200mm ）共50箱，需要1个托盘，堆码5层。
主视图（前）主视图（后）980mm偶数层俯视图主视图奇数层俯视图货物储存图第一排货架第二排货架第三排货架设备预算表月台配载示意图月台一月台二月台三 月台四。
货物组托.
一、常见的货物组托方式
常见的货物组托方式有以下三种：旋转式、交错式、平 行式
旋转式
交错式
平行式
二、货物的组托示意图绘制
1、组托示意图绘制要求： （1）货物不允许超过托盘边缘；
（2）画出托盘码放的奇数层俯视图和偶数层俯视图； （3）在图上标出托盘的长、宽尺寸（以mm为单位）； （4）用文字说明堆码后的层数； （5）用文字说明此类商品所需托盘的个数； （7）将托盘上的货物以浅灰色填涂。
2.货物组托操作要点：
①堆码整齐，货物堆码后四个角成一条直线； ②货物包装物边缘不允许超出托盘边缘20mm； ③奇偶压缝、旋转交错、缺口留中，整齐牢固。
完成入库任务单中除王老吉外剩下四种货物的 组托示意图绘制，并进行货物组托操作练习。
考核
每组同学根据自己绘制的组托示意图进行实际货物 组托，并进行考核：
总结
1.组托示意图绘制要点：
①货物不允许超过托盘边缘； ②组托示意图绘制前需进行计算每个托盘最多码放箱 数和最高码放层数； ③充分利用托盘面积，使堆码箱数最大化。
根据托盘面积计算出每层最多码放箱数仅作为参考，实际 每层最多码放数量要根据货物组托要求和组托方式来决定。
（2）每托最多码放层数=（货架每层高度-货物的提升距离-托 盘高）÷货物外包装高度；
（3）每托最多码放数量=（货位承重-托盘重量）÷单体毛重
二、货物的组托示意图绘制
范例：以入库任务单中的货物“王老吉”为例进行计算:
二、货物的组托示意图绘制
2、示意图的绘制步骤 （1）计算 。包括所需托盘总数，整托每托货物数量，散托货
物数量；每层货物摆放方式； （2）用文档工具或专业绘图工具绘制示意图，托盘尺寸和货
