网架结构的杆件设计和节点构造
网架结构设计建议
![网架结构设计建议](https://img.taocdn.com/s3/m/f5ecef3e43323968011c922f.png)
网架结构设计
1.网架结构类型
正放四角锥网架的节点、杆件数量最少、用钢量最省,屋面排水处理方便。
本工程网架选型合理。
2.网格尺寸:网格尺寸宜取(1/12~1/6L2)=2~4m,本工程取2m,合理。
3.高跨比:1/10~1/18L2=2.4~1.3m,本工程取1.8m,合理
4.荷载取值:按建筑做法及实际工程需要取值,请自校
5.温度作用:考虑±20°的温差作用,合理
6.强度控制(内力):杆件应力比宜控制在0.85以下,请自校
7.长细比(杆件):杆件长细比按压杆和拉杆分别控制长细比,请自
校
8.变形控制(位移):屋面结构控制在1/250内,请自校
9.杆件截面构造要求:相连续的构件截面差别不应超过20%,截面
规格差不宜大于2档。
避免刚度突变。
请自校
节点:
10.螺栓球:球直径按规范公式计算。
请自校
11.螺栓:受力满足承载力要求(由杆件内力控制),另外构造还应根
据相邻杆件及相关封板、锥头、套筒等零部件不相碰的要求核算螺栓直径(核算方法可通过检查可能相碰点至球心的连线与相邻杆件轴线间的夹角之和不大于杆件之间夹角)。
请自校
12.套筒:根据相应杆件的最大轴向承载力按压杆计算,构造上内孔
径可比螺栓直径大1mm。
请自校
13.支座:本工程属于较小跨度的网架结构,采用平板支座,合理。
采用全固接的方式,网架构件需要考虑温度作用产生的受力。
网架结构的设计要点探讨
![网架结构的设计要点探讨](https://img.taocdn.com/s3/m/3da921d15ebfc77da26925c52cc58bd63186930f.png)
网架结构的设计要点探讨摘要:在我国现代建筑行业快速持续稳定发展的历史背景之下,网架结构作为一种建筑造型美观,经济指标优良的结构形式,已被广泛应用于工业及民用建筑领域,并在我国现代建筑工程项目展示出了持续扩大的趋势。
因此结构设计中了掌握网架结构设计要点非常必要。
关键词:网架结构;杆件;节点前言:网架结构是现代空间结构中广为应用的一种重要形式。
现代社会中,由于科学技术的进步,社会生活的丰富,对建筑结构的跨度也提出了新的要求。
如在体育建筑中,为容纳更多观众和适应大型比赛的需求,要求大跨度的体育馆;在工业厂房中,为满足工艺改革的需要,也要求建造大柱网的联合车间等等。
为适应这些需求,空间结构在各类大跨度建筑中得到了越来越多的应用。
一、网架结构的几何尺寸网架结构的几何尺寸包括网格尺寸(指上弦网格尺寸)和网架高度。
可根据跨度大小柱网尺寸、屋面材料以及构造要求和建筑功能等因素确定。
1.网格尺寸网格尺寸(指上弦网格尺寸)一般为跨度的1/6~1/20,即在跨度方向有6 ~20个网格。
网格尺寸还与网架高度有密切关系,通常应使斜腹杆与弦杆平面的夹角为40~55°。
这样节点构造容易处理。
网格尺寸也与网架跨度大小有关。
跨度大的网架其网格尺寸应取得大一些。
根锯对矩形平面、周边支承的网架进行最优设计表明:最优网格数基本上随跨度的增大而增加,小跨度(<30m)为8~10格,中跨度(30~60m)为10~16格,大跨度(>60m)为12~20格。
荷载大小及矩形平面的长宽比对最优网格数没有影响。
此外,网格尺寸也应考虑通风管道等设备的设置问题。
网架尺寸可参考表1选用。
2.网架高度为保证网架中央的挠度不致过大,网架高度-般取为跨度的1/10~1/18,跨度铰大时,取较小值。
网架高度可参考表1选用,网架高度的确定主要取决于下列几个因素:一、建筑要求和容许挠度要求网架的高度应根据建筑要求、相对挠度要求和经济要求来确定。
网架规范

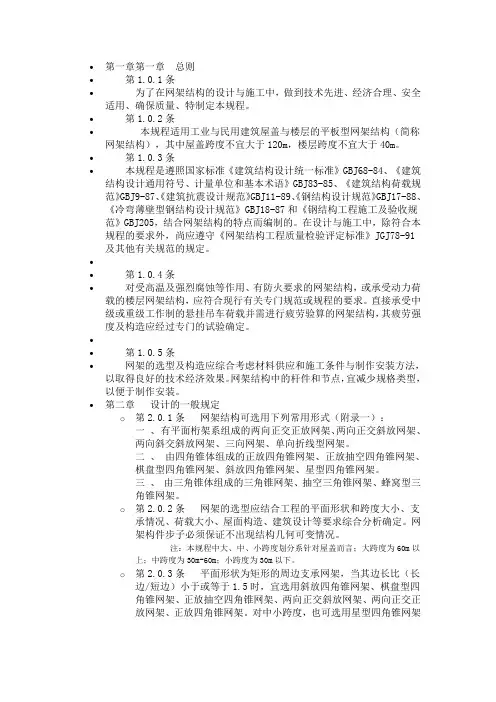

![网架规范](https://img.taocdn.com/s3/m/0cd6c60b4a7302768e993922.png)
∙第一章第一章总则∙第1.0.1条∙为了在网架结构的设计与施工中,做到技术先进、经济合理、安全适用、确保质量、特制定本规程。
∙第1.0.2条∙本规程适用工业与民用建筑屋盖与楼层的平板型网架结构(简称网架结构),其中屋盖跨度不宜大于120m,楼层跨度不宜大于40m。
∙第1.0.3条∙本规程是遵照国家标准《建筑结构设计统一标准》GBJ68-84、《建筑结构设计通用符号、计量单位和基本术语》GBJ83-85、《建筑结构荷载规范》GBJ9-87、《建筑抗震设计规范》GBJ11-89、《钢结构设计规范》GBJ17-88、《冷弯薄壁型钢结构设计规范》GBJ18-87和《钢结构工程施工及验收规范》GBJ205,结合网架结构的特点而编制的。
在设计与施工中,除符合本规程的要求外,尚应遵守《网架结构工程质量检验评定标准》JGJ78-91及其他有关规范的规定。
∙∙第1.0.4条∙对受高温及强烈腐蚀等作用、有防火要求的网架结构,或承受动力荷载的楼层网架结构,应符合现行有关专门规范或规程的要求。
直接承受中级或重级工作制的悬挂吊车荷载并需进行疲劳验算的网架结构,其疲劳强度及构造应经过专门的试验确定。
∙∙第1.0.5条∙网架的选型及构造应综合考虑材料供应和施工条件与制作安装方法,以取得良好的技术经济效果。
网架结构中的杆件和节点,宜减少规格类型,以便于制作安装。
∙第二章设计的一般规定o第2.0.1条网架结构可选用下列常用形式(附录一):一、有平面桁架系组成的两向正交正放网架、两向正交斜放网架、两向斜交斜放网架、三向网架、单向折线型网架。
二、由四角锥体组成的正放四角锥网架、正放抽空四角锥网架、棋盘型四角锥网架、斜放四角锥网架、星型四角锥网架。
三、由三角锥体组成的三角锥网架、抽空三角锥网架、蜂窝型三角锥网架。
o第2.0.2条网架的选型应结合工程的平面形状和跨度大小、支承情况、荷载大小、屋面构造、建筑设计等要求综合分析确定。
网架构件步子必须保证不出现结构几何可变情况。
空间网架结构

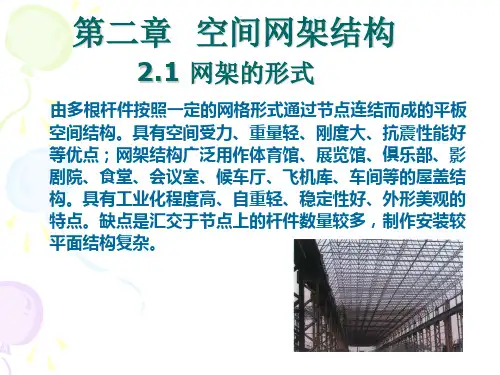

![空间网架结构](https://img.taocdn.com/s3/m/1e31c1eb81c758f5f61f67e3.png)
水平抗震验算
在抗震设防烈度为8度的地区,对于周边支承的中小 跨度网架可不进行水平抗震验算;在抗震设防烈度为9 度的地区,对各种网架结构均应进行水平抗震验算。
(4)温度内力:不计算的条件
①支座节点的构造允许网架侧移,且侧移值不小于下式的 计算值(例如板式橡胶支座); ②周边支承的网架,当网架验算方向跨度小于40m,且支 承结构为独立柱或砖壁柱; ③在单位力作用下,柱顶位移大于或等于下式的计算值
抽空三角锥网架
抽去部分三角锥单元 的腹杆和下弦杆。下弦杆 内力较大,用钢量省,但 空间刚度较三角锥网架小。 适用于中、小跨度的三角 形、六边形和圆形等平面
的建筑。
蜂窝形三角锥网架
上弦为正三角形和正六边形网 格,下弦为正六边形网格。本身几 何可变。其上弦杆短,下弦杆长, 受力合理。适用于中、小跨度周边 支承的情况,可用于六边形、圆形 或矩形平面。
形 正放四角锥网架、正放抽空四角锥网架、两向正交正放网架、两向正交 斜放网架或斜放四角锥网架
注 : 1. 当 网 架 跨 度 L 1 、 L 2 两 个 方 向 的 支 承 距 离 不 等 时 , 可 选 用 两 向 斜 交 斜 放 网 架 。 2. L 1 为 网 架 长 向 跨 度 ; L 2 为 网 架 短 向 跨 度 。
两向正交正放网架
由两组分别与边界平 行的平面桁架互成90°交 叉组成。同一方向的各平 面桁架长度一致。
网架本身属几何可变体系。适 用于建筑平面为正方形或接近正方 形且跨度较小的情况。两个方向的 杆件内力差别不大,受力较均匀。
两向正交斜放网架
短桁架对长桁架有嵌固作用, 受力有利。角部产生拔力,常取 无角部形式。比正交正放网架空 间刚度大,受力均匀,用钢省。 适用于建筑平面为矩形的情况。
网架的分类及节点组成分析
![网架的分类及节点组成分析](https://img.taocdn.com/s3/m/0242f17859fafab069dc5022aaea998fcc224023.png)
网架的分类及节点组成分析网架的概念网架和网壳总称为空间网格结构。
这种空间网格结构是由多根杆件按照某种有规律的几何图形通过节点连接起来的空间结构,它可以充分发挥三维空间的优越性,传力路径更见简捷特别适用于大跨度建筑。
由双层或多层平板形网格组成的结构称为网架结构(简称网架),由单层或双层曲面形网格结构称为网壳。
一、网架结构的组成1)第一类是由平面桁架系组成的网架结构两向正交正放网架:这是由两组平面桁架系组成的网架,桁架系在平面上的投影轴线互成90°交角,且与边界平行或垂直,所形成网格可以是矩形的,也可以是正方形的。
两向正交斜放网架:它可由梁向正交正放网架在水平面上旋转45°而得,其交角也是90°,但每片桁架不与建筑物轴线平行,而是成45°的交角,故成为两向正交斜放网架。
三向网架:比两向网架的刚度大,适合在大跨度结构中采用,其平面适用于三角形,梯形及正六边形,在圆形平面中也可采用。
2)第二类是由四角锥体组成的网架由四根上弦组成正方形锥底,锥顶位于正方形的形心下方,由正方形四角节点向锥顶连接四根腹杆即形成一个四角锥体,将各个四角锥体按一定规律连接起来,便成为四角锥体网架。
正放四角锥网架:四角锥底边分别与建筑物的轴线相平行,各个四角锥体的底边相互连接形成网架的上弦杆,连接各个四角锥体的锥顶形成下弦杆并与建筑物的轴线平行。
这种网架的上下弦杆长度相等,并相互错开半个节间。
斜放四角锥网架:这种网架是将各四角锥体的锥底角与角相连,上弦(即锥底边)与建筑物轴线成45°交角,连接锥顶而形成的下弦仍与建筑物轴线平行。
这种网架受压的上弦杆长度小于受拉的下弦杆,因而受力比较合理,每个节点交汇的杆件数量少,因此用钢量较少。
缺点:是屋面板种类较多,屋面排水坡的形成比较困难。
棋盘四角锥网架:将整个斜放四角锥网架水平转动45°角,使网架上弦与建筑物轴线平行,下弦与建筑物轴线成45°交角,即得棋盘四角锥网架。
钢网架结构工程安装
![钢网架结构工程安装](https://img.taocdn.com/s3/m/a58a93d016fc700aba68fc86.png)
第一节钢网架节点构造与制作
(4)球铰压力支座节点。对于多跨或有悬臂的大跨度网架在柱上的支 座节点,为了使它能适应各个方向的自由转动,需使支座与柱顶 铰接而不产生弯矩,常做成球铰压力支座,如图7-12所示。 这种支座节点主要是以一个凸出的实心半球,嵌合在一个 凹进的半球内,在任何方向都可以自由转动,而不会产生弯矩, 并在x,y,z三个方向都不会产生线位移。为承受地震作用和其他外 力,防止凸面球从凹面球内脱出,四周应以锚栓固定。
螺栓球是连接各杆件的零件,可分为螺栓球、半螺栓球及水 雷球,宜采用45号钢锻造成型。
螺栓球(钢球)加工应在车床上进行,其加工程序第一步是加 工定位工艺孔,第二步是加工各弦杆孔。
下一页 返回
第一节钢网架节点构造与制作
(1)施工准备。 (2)球材加热。 (3)球加肋。 (4)球拼装。 (5)球焊接。 (6)焊缝检查。 (7)质量检验。 2.锥头、封板加工
锥头、封板是钢管端部的连接件,其材料应与钢管材料一致。 锥头、封板的加工可在车床上进行,锥头也可用模锻成型。
上一页 下一页 返回
第一节钢网架节点构造与制作
3.套筒加工 套筒可采用Q235号钢、20号或45号钢加工而成,其外形尺
寸应符合开口尺寸系 焊接空心球节点分加肋和不加肋两种,它是将两块圆钢板经
热压或冷压成两个半球后对焊而成的,如图7一4所示。只要是将 圆钢管垂直于本身轴线切割,杆件就会和空心球自然对中而不产 生节点偏心。球体无方向性,可与任意方向的杆件连接,其构造 简单、受力明确,连接方便,适用于钢管杆件的各种网架。
上一页 下一页 返回
第一节钢网架节点构造与制作
(二)焊接空心球节点制作 焊接空心球节点主要由空心球、钢管杆件、连接套管等零
网架结构设计建议
![网架结构设计建议](https://img.taocdn.com/s3/m/f5ecef3e43323968011c922f.png)
网架结构设计
1.网架结构类型
正放四角锥网架的节点、杆件数量最少、用钢量最省,屋面排水处理方便。
本工程网架选型合理。
2.网格尺寸:网格尺寸宜取(1/12~1/6L2)=2~4m,本工程取2m,合理。
3.高跨比:1/10~1/18L2=2.4~1.3m,本工程取1.8m,合理
4.荷载取值:按建筑做法及实际工程需要取值,请自校
5.温度作用:考虑±20°的温差作用,合理
6.强度控制(内力):杆件应力比宜控制在0.85以下,请自校
7.长细比(杆件):杆件长细比按压杆和拉杆分别控制长细比,请自
校
8.变形控制(位移):屋面结构控制在1/250内,请自校
9.杆件截面构造要求:相连续的构件截面差别不应超过20%,截面
规格差不宜大于2档。
避免刚度突变。
请自校
节点:
10.螺栓球:球直径按规范公式计算。
请自校
11.螺栓:受力满足承载力要求(由杆件内力控制),另外构造还应根
据相邻杆件及相关封板、锥头、套筒等零部件不相碰的要求核算螺栓直径(核算方法可通过检查可能相碰点至球心的连线与相邻杆件轴线间的夹角之和不大于杆件之间夹角)。
请自校
12.套筒:根据相应杆件的最大轴向承载力按压杆计算,构造上内孔
径可比螺栓直径大1mm。
请自校
13.支座:本工程属于较小跨度的网架结构,采用平板支座,合理。
采用全固接的方式,网架构件需要考虑温度作用产生的受力。
网架结构概述、荷载、设计和节点构造
![网架结构概述、荷载、设计和节点构造](https://img.taocdn.com/s3/m/5ee2837b0912a216147929c9.png)
梁式结构(平面桁架、空间桁架),平面刚架和拱式结构
空间结构体系:
平板网架结构,网壳结构,悬索结构,斜拉结构,张拉整体结构等
我国采用平板网架结构最早的是上海师范学院球类房(1954年建成),采 用了31.4m×40.5m的正放四角锥网架。
1966年天津市科学宫采用了斜放四角锥网架,平面尺寸14.84m×23.32m , 网架高度1m,网格为7×11,采用3号钢(相当于目前的Q235钢),由高 频焊接管组成,周边简支于钢筋混凝土圈梁上,耗钢量只有6.26kg/m2。 使用前,对6.36m×10.6m的3×5个网格的1/5模型进行了试验,在第一根 压杆失稳时,荷载为设计荷载的2.1倍,证明结构安全可靠。
大跨度覆盖的空间结构。空间网架结构具有以下特点: 1.网架结构整体性好、空间刚度大、结构稳定。 2.网架结构靠杆件的轴力传递载荷,材料强度得到充分利用,既
节约钢材,又减轻了自重。 3.网架结构自重轻,地震力就小,钢材具有良好的延伸性,可吸
收大量地震能量,网架空间刚度大,抗震性能优良。 4.网架结构高度小,可有效利用空间,普通钢结构高跨比为1/8—网架按Biblioteka 杆层数不同可分为双层网架和三层网架。
双层网架是由上弦、下弦和腹杆组成的空间结构,是常用的网 架形式。
三层网架是由上弦、中弦、下弦、 上腹杆和下腹杆组成的间结构,其特 点是增加网架高度,减小弦杆内力, 减小网格尺寸和腹杆长度。当网架跨 度较大时,三层网架用钢量比双层网 架用钢量省。但由于节点和杆件数量 增多,尤其是中层节点所连杆件较多, 使构造复杂,造价有所提高。
c.三向网架:三个方向的竖向 平面桁架互成60°角斜向交叉。 上下弦平面内的网格均为几何不变 的三角形,因此,这种网架是由若 干以稳定的三棱体作为基本单元所 组成的几何不变体系。网架空间刚 度大,受力性能好,内力分布也较 均匀,但汇交于一个节点的杆件最 多可达13根。节点构造较复杂,宜 采用钢管杆件及焊接空心球节点。 三向网架适用于三角形、六边形、多边形和圆形并且跨度较大的建筑平面。 当用于圆形平面时,周边将出现一些不规则网格,需另行处理。三向网架的 节间一般较大,有时可达6m以上。
(整理)网架结构设计与施工规程JGJ7-91
![(整理)网架结构设计与施工规程JGJ7-91](https://img.taocdn.com/s3/m/4774e50c87c24028905fc322.png)
中华人民共和国行业标准网架结构设计与施工规程(JGJ 7-91)第一章总则第1.0.1条为了在网架结构的设计与施工中,做到技术先进、经济合理、安全适用、确保质量、特制定本规程。
第1.0.2条本规程适用工业与民用建筑屋盖与楼层的平板型网架结构(简称网架结构),其中屋盖跨度不宜大于120m,楼层跨度不宜大于40m。
第1.0.3条本规程是遵照国家标准《建筑结构设计统一标准》GBJ68-84、《建筑结构设计通用符号、计量单位和基本术语》GBJ83-85、《建筑结构荷载规范》GBJ9-87、《建筑抗震设计规范》GBJ11-89、《钢结构设计规范》GBJ17-88、《冷弯薄壁型钢结构设计规范》GBJ18-87和《钢结构工程施工及验收规范》GBJ205,结合网架结构的特点而编制的。
在设计与施工中,除符合本规程的要求外,尚应遵守《网架结构工程质量检验评定标准》JGJ78-91及其他有关规范的规定。
第1.0.4条对受高温及强烈腐蚀等作用、有防火要求的网架结构,或承受动力荷载的楼层网架结构,应符合现行有关专门规范或规程的要求。
直接承受中级或重级工作制的悬挂吊车荷载并需进行疲劳验算的网架结构,其疲劳强度及构造应经过专门的试验确定。
第1.0.5条网架的选型及构造应综合考虑材料供应和施工条件与制作安装方法,以取得良好的技术经济效果。
网架结构中的杆件和节点,宜减少规格类型,以便于制作安装。
第二章设计的一般规定第2.0.1条网架结构可选用下列常用形式(附录一):一、有平面桁架系组成的两向正交正放网架、两向正交斜放网架、两向斜交斜放网架、三向网架、单向折线型网架。
二、由四角锥体组成的正放四角锥网架、正放抽空四角锥网架、棋盘型四角锥网架、斜放四角锥网架、星型四角锥网架。
三、由三角锥体组成的三角锥网架、抽空三角锥网架、蜂窝型三角锥网架。
第2.0.2条网架的选型应结合工程的平面形状和跨度大小、支承情况、荷载大小、屋面构造、建筑设计等要求综合分析确定。
《建筑钢结构设计》5-2 网架结构
![《建筑钢结构设计》5-2 网架结构](https://img.taocdn.com/s3/m/c44e3db128ea81c759f5782b.png)
2.2.2 温度作用
温度作用是指由于温度变化,使网架杆件产生附加温度应力, 必须在计算和构造措施中加以考虑。网架结构是超静定结构, 在均匀温度场变化下,由于杆件不能自由热胀冷缩,杆件会产 生应力,这种应力成为网架的温度应力。温度场变化范围是指 施工安装完毕(网架支座与下部结构连接固定牢固)时的气温与当 地常年最高或最低气温之差。另外工厂车间生产过程中引起温 度场变化,这可由工艺提出。 目前温度应力的计算方法有:采用空间杆系有限元法的精确计 算方法和把网架简化为平板或夹层板构造的近似分析法。
2.1.3 网架结构的形式与分类
主要有15种网架,根据其组成可划分为四大类。 1、由平面桁架系组成的网架结构,它是由平面桁架发展和演变 过来的。由于平面桁架系的数量和设置方位不同。这类网架又 可分成四种: (1)两向正交正放网架;(2)两向正交斜放网架; (3)两向斜交斜放网架;(4)三向网架。
2、由四角锥体组成的网架结构,它的基本单元是由4根 弦杆、4根斜杆构成的正四角锥体。由这些四角锥体排 列组成网架时,还要用上弦杆或下弦杆把相邻的锥顶连 接起来。根据锥体的组合方式和连接锥顶弦杆的方向不 同,这类四角锥体组成的网架又可分为六种: (1)正放四角锥网架;(2)正放抽空四角锥网架; (3)斜放四角锥网架;(4)棋盘形四角锥网架; (5)星形四角锥网架; (6)单向折线形网架,又称折板型网架。
H c tL /L (/E m A 2 /K e )
2.2.3 地震作用
网架由地震引起的振动称为网架的地震反应,它包括内力、变形 和位移。网架的地震反应大小不仅与外来干扰作用(地震波)的大 小及其随时间的变化规律有关,还取决于网架本身的动力特性, 即网架的自振周期和阻尼。由于地震的地面运动为一种随机过程, 运动极不规则,网架又是空间结构,动力特性十分复杂,要正确 分析网架的动力反应比较困难,常作以下简化假定: (1)结构可离散为多个集中质量的弹性体系; (2) 结构振动属于微幅振动,即结构的振动变形很小,仍属于小 变形范畴。线性叠加原理可以适用; (3) 振动时结构的地基各部分作同一运动,即不考虑地面运动 的 相位差的影响;
JGJ7-91网架结构设计与施工规程
![JGJ7-91网架结构设计与施工规程](https://img.taocdn.com/s3/m/909674e7856a561252d36fc5.png)
中华人民共和国行业标准《网架结构设计与施工规程》(JGJ 7-91)•第一章总则o第1.0.1条▪为了在网架结构的设计与施工中,做到技术先进、经济合理、安全适用、确保质量、特制定本规程。
o第1.0.2条▪本规程适用工业与民用建筑屋盖与楼层的平板型网架结构(简称网架结构),其中屋盖跨度不宜大于120m,楼层跨度不宜大于40m。
o第1.0.3条本规程是遵照国家标准《建筑结构设计统一标准》GBJ68-84、《建筑结构设计通用符号、计量单位和基本术语》GBJ83-85、《建筑结构荷载规范》GBJ9-87、《建筑抗震设计规范》GBJ11-89、《钢结构设计规范》GBJ17-88、《冷弯薄壁型钢结构设计规范》GBJ18-87和《钢结构工程施工及验收规范》GBJ205,结合网架结构的特点而编制的。
在设计与施工中,除符合本规程的要求外,尚应遵守《网架结构工程质量检验评定标准》JGJ78-91及其他有关规范的规定。
o第1.0.4条对受高温及强烈腐蚀等作用、有防火要求的网架结构,或承受动力荷载的楼层网架结构,应符合现行有关专门规范或规程的要求。
直接承受中级或重级工作制的悬挂吊车荷载并需进行疲劳验算的网架结构,其疲劳强度及构造应经过专门的试验确定。
o第1.0.5条网架的选型及构造应综合考虑材料供应和施工条件与制作安装方法,以取得良好的技术经济效果。
网架结构中的杆件和节点,宜减少规格类型,以便于制作安装。
•第二章设计的一般规定o第2.0.1条网架结构可选用下列常用形式(附录一):一、有平面桁架系组成的两向正交正放网架、两向正交斜放网架、两向斜交斜放网架、三向网架、单向折线型网架。
二、由四角锥体组成的正放四角锥网架、正放抽空四角锥网架、棋盘型四角锥网架、斜放四角锥网架、星型四角锥网架。
三、由三角锥体组成的三角锥网架、抽空三角锥网架、蜂窝型三角锥网架。
o第2.0.2条网架的选型应结合工程的平面形状和跨度大小、支承情况、荷载大小、屋面构造、建筑设计等要求综合分析确定。
网架结构构造设计
![网架结构构造设计](https://img.taocdn.com/s3/m/3b674ceb9b89680202d8250f.png)
浅析网架结构的构造设计摘要:网架结构的主要尺寸有网格尺寸(指上弦网格尺寸)和网架高度。
确定这些尺寸时应考虑跨度大小、柱网尺寸、屋面材料以及构造要求和建筑功能等因素.关键词:网架结构网格尺寸跨度大小中图分类号: tu356 文献标识码: a 文章编号:一网格尺寸1 屋面材料当屋面采用无檩体系(钢筋混凝土屋面板、钢丝网水泥板)时,网格尺寸一般为2~4m。
若网格尺寸过大,屋面板重量大,不但增加了网架所受的荷载,还会使屋面板的吊装发生困难。
当采用钢檩条屋面体系时,檩条长度不宜超过6m。
网格尺寸应与上述屋面材料相适应。
当网格尺寸大于6m时,斜腹杆应再分,此时应注意保证杆件的稳定性。
2 网格尺寸与网架高度的比例关系通常应使斜腹杆与弦杆的夹角为45º~60º,这样节点构造不致发生困难。
3 材料规格采用合理的钢管做网架时,网格尺寸可以大些;采用角钢杆件或只有较小规格钢材时,网格尺寸应小些.二网架高度网架高度越大,弦杆所受力就越小,弦杆用钢量减少;但此时腹杆长度加大,腹杆用钢量就增加。
反之,网架高度越小,腹杆用钢量减少;弦杆用钢量增加。
因此网架需要选择一个合理的高度,使得用钢量达到最少;同时还应当考虑刚度要求等。
合理的网架高度可根据表2-2 中的跨高比来确定。
确定网架高度时主要应考虑以下几个因素表2-2 网架的上弦网格数和跨高比网架形式钢筋混凝土屋面体系钢檩条屋面体系网格数跨高比网格数跨高比两向正交正放网架正放四角锥网架正放抽空四角锥网 (2~4)+0.2l10~14(6~8)+0.07l2(13~17) -0.03l2两向正交斜放网架棋盘形四角锥网架斜放四角锥网架星形四角锥网架 (6~8) +0.08l1.网架的平面形状当平面形状为圆形、正方形或接近正方形的矩形时,网架高度可取得小些。
当矩形平面网架狭长时,单向作用就明显,其刚度就越小些,故此时网架高度应取得大些。
2.网架的支承条件周边支承时,网架高度可取得小些;点支承时,网架高度应取得大些3.节点构造形式网架的节点构造形式很多,国内常用的有焊接空心球节点和螺栓球节点。
JGJ7-91网架结构设计与施工规程
![JGJ7-91网架结构设计与施工规程](https://img.taocdn.com/s3/m/0731a4c008a1284ac85043e8.png)
工程建设标准全文信息系统
网架的长向跨度 网架的短向跨度 杆件几何长度 拟夹层板的弯矩设计值 网架下弦杆轴向力设计值 网架斜杆轴向力设计值 受压空心球的轴向压 力设计值 网架上弦杆轴向力设计值 受拉空心球的轴向 拉力设计值 高强度螺栓的拉力设计值 网架竖杆轴向力设计值 除网架自重以外的屋面荷载或楼面荷载的标准 值 滚轮的外圆外径 轴的半径 上 下弦杆长度 位移 挠度 网架材料的线胀系数 系数 螺栓伸进钢球长度与螺栓直径的比值 受压空心球加肋承载力提高系数 受拉空心球加肋承载力提高系数 汇集于球节点任意两管的夹角 两螺栓之间的 最小夹角 滑动摩擦系数 滚动摩擦系数 挠度系数 无量纲弯矩系数 斜腹杆与下弦平面夹角 温度差
第
条 网架屋面排水坡度的型式 可采用下列办法
一 上弦节点上加小立柱找坡 当小立柱较高时 必须注意
小立柱自身的稳定性
二 网架变高度
三 整个网架起坡
四 支承柱变高度
第
条 有起拱要求的网架 其拱度可取不大于短向
跨度的
第
条 网架自重
可按下式估算
式中
第 作屋盖
除网架自重以外的屋面荷载或楼面荷载的标准值
网架的短向跨度 系数 对于铜管网架取
度表 附录四 网架结构竖向地震作用效应的简化计算 附录五 组合网架结构的简化计算 附录六 常用焊接钢板节点构造选用图 附录七 组合网架结构节点构造选用图 附录八 橡胶垫板的材料性能及计算构造要求 附录九 本规程用词说明 附加说明
工程建设标准全文信息系统
工程建设标准全文信息系统
主要符号
网架下弦杆截面面积 网架上弦杆截面面积 支承 上承或下承 平面弦杆截面面积的算术 平均值 高强度螺栓有效截面面积 网架的折算抗弯刚度 钢球直径 钢管外径 组成 角的钢管外径 螺栓直径 销子直径 弹性模量 柱子材料弹性模量 网架结构的总水平地震作用标准值 作用在网架第 节点上竖向地震作用标准值 总起动牵引力 起重滑轮组的拉力标准值 钢材的强度设计值 高强度螺栓经热处理后的抗拉强度设计值 网架第 节点的重力荷载代表值 网架的永久荷载标准值 网架总自重标准值 网架自重标准值 柱子高度 网架高度 简化为交叉梁系的折算惯性矩 悬臂柱的水平刚度
JGJ-网架结构设计与施工规程
![JGJ-网架结构设计与施工规程](https://img.taocdn.com/s3/m/f674b39f69dc5022aaea00b8.png)
中华人民共和国行业标准《网架结构设计与施工规程》(JGJ 7-91)•第一章总则•第1.0.1条▪为了在网架结构的设计与施工中,做到技术先进、经济合理、安全适用、确保质量、特制定本规程。
•第1.0.2条▪本规程适用工业与民用建筑屋盖与楼层的平板型网架结构(简称网架结构),其中屋盖跨度不宜大于120m,楼层跨度不宜大于40m。
•第1.0.3条本规程是遵照国家标准《建筑结构设计统一标准》GBJ68-84、《建筑结构设计通用符号、计量单位和基本术语》GBJ83-85、《建筑结构荷载规范》GBJ9-87、《建筑抗震设计规范》GBJ11-89、《钢结构设计规范》GBJ17-88、《冷弯薄壁型钢结构设计规范》GBJ18-87和《钢结构工程施工及验收规范》GBJ205,结合网架结构的特点而编制的。
在设计与施工中,除符合本规程的要求外,尚应遵守《网架结构工程质量检验评定标准》JGJ78-91及其他有关规范的规定。
•第1.0.4条对受高温及强烈腐蚀等作用、有防火要求的网架结构,或承受动力荷载的楼层网架结构,应符合现行有关专门规范或规程的要求。
直接承受中级或重级工作制的悬挂吊车荷载并需进行疲劳验算的网架结构,其疲劳强度及构造应经过专门的试验确定。
•第1.0.5条网架的选型及构造应综合考虑材料供应和施工条件与制作安装方法,以取得良好的技术经济效果。
网架结构中的杆件和节点,宜减少规格类型,以便于制作安装。
•第二章设计的一般规定•第 2.0.1条网架结构可选用下列常用形式(附录一):一、有平面桁架系组成的两向正交正放网架、两向正交斜放网架、两向斜交斜放网架、三向网架、单向折线型网架。
二、由四角锥体组成的正放四角锥网架、正放抽空四角锥网架、棋盘型四角锥网架、斜放四角锥网架、星型四角锥网架。
三、由三角锥体组成的三角锥网架、抽空三角锥网架、蜂窝型三角锥网架。
•第2.0.2条网架的选型应结合工程的平面形状和跨度大小、支承情况、荷载大小、屋面构造、建筑设计等要求综合分析确定。
《网架结构设计》PPT课件 (2)
![《网架结构设计》PPT课件 (2)](https://img.taocdn.com/s3/m/3e37235a0912a216147929b2.png)
2.焊接空心球节点
(1)特点和适用范围
焊接空心球节点(Hollow spherical nodes)是目前在 国内得到广泛应用的一种节点形式,约占已建成网架 工程50%左右。这种节点是一种空心球体,它是将两块 圆钢板经热压或冷压(常用前者)成两个半球壳后再 对焊而成。空心球的钢材品种宜采用Q235钢和Q345 钢制作。
选杆
规格统一的问题
小跨度网架:2~3种
大中跨度网架: 6~7种,一般不超过8种。
3.杆件的计算长度和长细比限值
(1)网架杆件的计算长度l0
杆件
螺栓球
节点 焊接空心球
板节点
弦杆及支座
腹杆
l
0.9 l
l
腹杆
l
0.8 l
0.8 l
(2)网架杆件的长细比限值
1)受压杆件
180
2)受拉杆件
①一般杆件
400
角锥体系网架、四角锥体系网架和六角锥体系 网架。
3.2.2 .2 网架结构的形式 1.交叉桁架系网架
两向正交正放网架
两 向 正 交 斜 放 网 架
三 向 网 架
2.三角锥体系网架
架三 角 锥 网
蜂角 窝锥 形网 三架
锥抽 网
空架
三 角型
锥抽 网
空架
三 角型
Ⅱ Ⅰ
3.四角锥体系网架
网正
由于球体为各向同性,钢管杆件与空心球的配合不会产 生偏心,因此,焊接空心球节点适应性强,尤其对三向 网架、三角锥网架和六角锥网架更加适宜。
(2)焊接空心球的构造
焊接空心球按构造可分为两类:
不加肋空心球和加肋空心球。 当球直径≥300mm,且杆件内力较大需要提高空心球 承载能力要求时,可采用加肋空心球。加肋空心球的 承载力比不加肋空心球高约15%~30%。 加肋空心球的肋板厚度不应小于球壁厚度,通常可取 为与空心球壁厚相同。 肋板可用平台或凸台,采用凸台时,其高度不得大于 1mm,而且应使内力较大的杆件位于肋板平面内。
网架结构工程基本介绍
![网架结构工程基本介绍](https://img.taocdn.com/s3/m/1635c8b048d7c1c709a14522.png)
网架结构工程基本介绍网架结构工程基本介绍网架结构工程由多根杆件按照一定的网格形式通过节点连结而成的空间结构。
具有空间受力、重量轻、刚度大、抗震性能好等优点;可用作体育馆、影剧院、展览厅、候车厅、体育场看台雨篷、飞机库、双向大柱距车间等建筑的屋盖。
缺点是汇交于节点上的杆件数量较多,制作安装较平面结构复杂。
网架结构的分类网架结构种类甚多,可按不同的标准对其进行分类。
一、按网架本身的构造可分为:单层网架结构、双层网架结构;、三层网架。
其中,单层网架和三层网架分别适用于跨度很小(不大于30m)和跨度特别大(大于100m)的情况,在国内的工程应用极少。
二、按建造材料分为:钢网架、铝网架、木网架、塑料网架、钢筋混凝土网架和组合网架(如钢网架与钢筋混凝土板共同作用的组合网架等),其中钢网架在我国得到了广泛的应用,组合网架还可以用作楼板层结构。
三、按支承情况可分为:周边支承、四点支承、多点支承、三边支承、对边支承以及混合支承形式。
四、按组成方式不同,又可将网架分为四大类:1、交叉桁架体系网架;2、三角锥体系网架;3、四角锥体系网架;4、六角锥体系网架。
其中第四种分类方法是目前国内较为流行的一种分类方法。
形式有11种形式的网架结构在我国得到不同程度的应用,下面从构成和特点两方面对这11种形式的网架加以介绍。
一、交叉桁架体系网架第一大类是由两组或三组平面桁架组成的网架结构,称之为交叉桁架体系网架(如图)。
这是一种最简单的,也是最早得到采用的'网架结构形式之一。
它是在交叉梁的基础上发展而来和演变而来。
这类网架的上、下弦杆等长。
腹杆一般可设计为“拉杆体系”,即长杆(斜杆)受拉,短杆(竖杆)受压,斜杆与弦杆夹角宜在40度到60度之间。
其中,竖杆为各组平面桁架所共用。
这类网架常用的有2种形式。
其中交叉桁架体系又分为:两向网架和三向网架。
二、三角锥体系网架第二大类适合于正方形、矩形、三角形、梯形、六边形、八边形和圆形等平面形状的建筑。
第节网架的计算和设计
![第节网架的计算和设计](https://img.taocdn.com/s3/m/184373986037ee06eff9aef8941ea76e58fa4afb.png)
(5)荷载大,基本周期长。
(6)常用周围支承网架旳基本周期约0.3~0.7,网架旳前几种皆为竖向振型。
(8)强震区,宜选自振周期较长旳构造,以较少 地震作用;
(9)竖向振型以承受竖向振动为主,节点位移竖 向分量较大,水平分量较小。
19
五 荷载组合 GB50009-2023 (3.2)
1 基本组合 1) 由可变荷载效应控制
2) 由永久荷载效应控制
20
第三节 网架旳计算
一 基本假定:
二 1)节点为铰接,杆件只承受轴力;
2)按弹性措施分析、按小挠度理论计算;
1 y y
1 y3/2
3)按静力等效原则,将外荷载化为节点集中 荷载。
4) 支承条件根据支承构造旳刚度、支座节点 旳构造,假定为铰接或弹性支座。
3) 檩条或屋面板与网架必须可靠连接,防 止地震时屋面材料塌落伤人。
4) 网架屋面排水坡度旳形式应采用变高度 或整个网架起拱旳方法。
45
第四节 网架杆件旳设计与构造
一 杆件材料和截面形式 网架杆件旳品种主要是Q235钢和Q345
( 16Mn)钢。 网架杆件旳截面型式有:
S——风荷载体型系数; z——风压高度变化系数。
8
4 积灰荷载GB50009-2023 (4.4)
厂房根据厂房性质考虑积灰荷载,可参 照荷载规范,也可由工艺提出。
屋面坡度≥45时,可不考虑积灰荷载。 积灰荷载应与雪荷载或屋面活荷载两者中 旳较大值同步考虑。
9
5 吊车荷载 GB50009-2023 (5)
引进边界条件,解出各节点旳位移值。再由单 元杆件旳内力和位移间旳关系求杆件旳内力。
26
2 下弦内力法
用于蜂窝形三角锥网架,全部腹杆与相应旳 下弦均位于同一竖向平面内,每个上弦节点与一 根下弦杆相相应。
网架结构设计与施工规定
![网架结构设计与施工规定](https://img.taocdn.com/s3/m/1c30a71dc281e53a5802ff67.png)
网架结构设计与施工规定JGJ 7-80主编单位:中国建筑科学研究院批准单位:中华人民共和国国家建筑工程总局试行日期:1 9 8 1 年5 月1 日通知(80)建工施字第519号为了适应网架结构设计与施工的需要,由中国建筑科学研究院组织有关单位共同编写的《网架结构设计与施工规定》(JGJ7-80)已编审完毕,同意自一九八一年五月一日起试行。
试行中的经验和意见,希随时函告中国建筑科学研究院,以便修订时参考。
国家建筑工程总局一九八○年八月二十七日说明我国推广应用网架结构十多年来,在网架结构的选型,计算方法、设计构造、制作安装等方面都积累了较丰富的经验,并在某些方面具有我国自己的特色。
为此,在总结我国网架结构的设计、施工的实践和科研成果的基础上,编制了这本《网架结构设计与施工规定》,供设计与施工应用。
本规定由中国建筑科学研究院(结构所、标准所)、上海民用建筑设计院、一机部第七设计院、河北农业大学、天津大学、河北省建筑设计院、同济大学、江苏省建筑科学研究所、杭州市设计院、浙江大学、北京市机械施工公司、湖南机械化施工公司、华南工学院、北京工业大学等单位组成的编写组共同编写,并经专门审查会议审查定稿。
网架结构的设计与施工技术还在不断发展,有不少新的技术问题尚待今后进一步研究和解决。
本规定虽经多次讨论和修改,但仍需从实践中不断地补充修订与完善。
在试行中如发现需要修改和补充之处,请随时将意见及有关资料寄北京安定门外小黄庄中国建筑科学研究院建筑结构研究所。
中国建筑科学研究院一九八○年七月第一章总则第 1 条本规定适用于工业与民用建筑屋盖结构中跨度不大于120米的平板型钢网架结构(简称网架结构)。
第 2 条网架结构的设计与施工除应符合本规定的要求外,还应遵守《工业与民用建筑抗震设计规范》(TJ9--74)、《工业与民用建筑抗震设计规范》(TJ11-78)、《钢结构设计规范》(TJ17-74)、《薄壁型钢结构技术规范》(TJ18-75)和《钢结构工程施工及验收规范》(GBJ18-66)(修订本)以及其他有关规范的规定。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
(4)三边支承或两边支承网架(图5.1.21) 在矩形平面建筑中,由于考虑扩建的可能性或由于建筑功能的要
求,需要在一边或两对边上开口,因而使网架仅在三边或两对边上 支承,另一边或两对边处理成自由边。在自由边附近增加网架的层 数,或者在自由边加设托梁、托架。对中、小型网架亦可选择增加 网架高度或局部加大杆件截面等方法给予改善和加强。
大跨度为60m以上;中跨度为30~60m;小跨度为30m 以下。 平面形状为矩形的周边支承网架,当其边长比(长边/ 短边)小于或等于1.5时,宜选用正放或斜放四角锥网 架,棋盘形四角锥网架,正放抽空四角锥网架,两向正
交斜放或正放网架。对中小跨度,也可选用星形四角锥
网架和蜂窝形三角锥网架。
平面形状为矩形的周边支承网架,当其边长比大于 1.5时,宜选用两向正交正放网架,正放四角锥网架或正 放抽空四角锥网架。当边长比不大于2时,也可用斜放四 角锥网架。
II.四角锥体系网架 这类网架是由若干倒置的四角锥(图5.1.8)按一定规律组成。 网架上下弦平面均为方形网格,上、下弦网格相互错开半格,下弦 节点均在上弦网格形心的投影线上,与上弦网格四个节点用斜腹杆 相连。通过改变上下弦的位置、方向,并适当地抽取一些弦杆和腹 杆,可得到各种形式的四角锥网架。这类网架的腹杆一般不设竖 杆,只有斜杆。仅当部分上、下弦节点在同一竖直直线上时,才需 要设置竖腹杆。
例如图5.1.15所示的抽杆 方法是沿网架周边一圈的网格 不抽杆,内部从第二圈开始沿 三个方向每间隔一个网格抽掉 部分杆,则下弦网格成为多边 形的组合。抽杆后,网架空间 刚度受到削弱。下弦杆数量减 少,内力较大。其上弦网格较 密,便于铺设屋面板,下弦网 格较疏,以节约钢材抽空三角 锥网架适用于平面为多边形的 中小跨度建筑。
2 .网架的分类 按外形分类,可分为曲面网架、平面网架。 1)曲面网架(网壳) 曲面网架是由杆件按一定规律 组成的曲面结构,分单层及双层两 大类。网壳可设计成各种曲面,能 充分满足建筑外形及功能方面的要 求。曲面网架结构主要承受压力, 稳定问题比较突出。跨度较大时, 不能充分利用材料的强度。杆件和 节点的几何偏差,曲面偏离等初始 缺陷对曲面网架内力和整体稳定影 响较大。它利用了一定起拱度来实现外力的空间传递,而多余的上凸增加了 建筑容积,但是巨大的推力使其施工困难,材料消耗大。
对斜放四角锥网架,当平面 长宽比在1~2.5时,长跨跨中的 下弦内力大于短跨跨中的内力; 当平面长宽比大于2.5时则正好 相反;当平面长宽比在1~1.5时, 上弦杆的最大内力并不出现在跨 中,而是在网架1/4平面的中部。 周边支承的斜放四角锥网架, 在支承沿周边切向无约束时, 四角锥体可能绕Z轴旋转而造成 网架的几何可变,因此,必须 在网架周边布置刚性边梁。 点支承的斜放四角锥网架,可在 周边设置封闭的边桁架以保持网 架的几何不变。
b.正放抽空四角锥网架: 在正放四角锥网架的基础 上,除周边网格不动外, 适当抽掉一些腹杆和下弦 杆,如每隔一个网格抽去 斜腹杆和下弦杆,使下弦 网格的宽度等于上弦网格 的二倍,从而减小杆件数 量,构造简单,经济效果 好,起拱比较方便。在抽 空部位可设置采光或通风 天窗。由于周边网格不宜抽杆,两个方向网格数宜取奇数。
a.三角锥网架
三角锥网架上下弦平面
均为正三角形网络,上下
弦节点各连接9根杆件,节
点构造较复杂。当网架高度
为网格尺寸的
倍时,上
下弦杆和腹杆等长。三角锥
网架受力均匀,整体性和
抗扭刚度好,适用于平面为
多边形的大中跨度建筑。
b.抽空三角锥网架 保持三角锥网架的上弦网
格不变,按一定规律抽去部分 腹杆和下弦杆,可得到抽空三 角锥网架。
c.棋盘形四角锥网架: 在正放四角锥网架基础上, 保持周边四角锥不变,中 间四角锥间隔抽空。上弦 杆为正交正放,下弦杆与 边界成45°角,为正交斜 放。这种网架上弦短杆受 压,下弦长杆受拉,节点 汇交杆件少。这种网架也 具有短压杆、长拉杆的特 点。由于周边为满锥,因 此它的空间作用得到保证。 用于小跨度周边支承情况。
c.蜂窝形三角锥网架 上弦网格为三角形和六边形,下弦网格为六边形。腹杆与下弦杆
位于同一竖向平面内。节点、杆件数量都较少,适用于周边支承, 中小跨度屋盖。
蜂窝形三角锥网架本身是几何可变的,借助于支座水平约束来保 证其几何不变。
5.1.3 网架结构的选型 选择网架结构的形式时,应考虑一下因素:
建筑的平面形状和尺寸、 网架的支承方式、 荷载大小、 屋面构造、建筑构造和要求、 制作安装方法及材料供应情况等。 按照《空间网格结构技术规程》(JGJ 7-2010)的划分:
1. 网架结构的支承
网架的支承方式有周边支承、点支承、周边支承与点支承相结 合,两边和三边支承等。 (1)周边支承 :在网架四周全部或部分边界节点设置支座(图5.1.17a, 图5.1.17b),支座可支承在柱顶或圈梁上,网架受力类似于四边支承 板,是常用的支承方式 。为了减小弯矩,也可将周边支座略为缩进,如 图5.1.17c,这种布置和点支承已很接近。
d.斜放四角锥网架:将正放 四角锥上弦杆相对于边界转动 45°放置,则得到斜放四角锥 网架。上弦网格呈正交斜放, 下弦网格为正交正放。网架上 弦短,下弦杆长,受力合理。 下弦节点连接8根杆,上弦节点 只连6根杆,节点处汇交的杆件 相对较少,用钢量较省。但是, 当选用钢筋混凝土屋面板时, 因上弦网格呈正交斜放使屋面 板的规格较多,屋面排水坡的 形成较为困难。若采取金属板 材如彩色压型钢板、压型铝合 金板作屋面板,此问题要容易处理一些。安装斜放四角锥网架时宜 采用整体吊装,如欲分块吊装,需另加设辅助链杆以防止分块单元 几何可变。
平面结构体系:
梁式结构(平面桁架、空间桁架),平面刚架和拱式结构
空间结构体系:
平板网架结构,网壳结构,悬索结构,斜拉结构,张拉整体结构等
我国采用平板网架结构最早的是上海师范学院球类房(1954年建成),采 用了31.4m×40.5m的正放四角锥网架。
1966年天津市科学宫采用了斜放四角锥网架,平面尺寸14.84m×23.32m , 网架高度1m,网格为7×11,采用3号钢(相当于目前的Q235钢),由高 频焊接管组成,周边简支于钢筋混凝土圈梁上,耗钢量只有6.26kg/m2。 使用前,对6.36m×10.6m的3×5个网格的1/5模型进行了试验,在第一根 压杆失稳时,荷载为设计荷载的2.1倍,证明结构安全可靠。
1/10,而网架结构高跨比只有1/14—1/20。 5.建设速度快:网架结构构件尺寸和形状大量相同,可在工厂成批
生产,质量好、效率高、不与土建争场地,现场工作量小,工期缩短。 6.网架结构轻巧,能覆盖各种形状的平面,又可设计成各种各样
的体形,造型美观大方。
5.1.2 网架的形式与分类
1. 网架的形式
a.正放四角锥网架:以 倒四角锥为组成单元,锥底 的四边为网架的上弦杆,锥 棱为腹杆,建筑平面为矩形 时,上下弦杆均与边界平行 或垂直。上下弦节点各连接 8根杆件,构造较统一。正放 四角锥网架的杆件受力比较 均匀,板的规格单一,便于 起拱,屋面排水相对容易处 理,但因杆件数目较多,其 用钢量偏大。适用于接近方形的中小跨度网架,宜采用周边支承。
c.三向网架:三个方向的竖向 平面桁架互成60°角斜向交叉。 上下弦平面内的网格均为几何不变 的三角形,因此,这种网架是由若 干以稳定的三棱体作为基本单元所 组成的几何不变体系。网架空间刚 度大,受力性能好,内力分布也较 均匀,但汇交于一个节点的杆件最 多可达13根。节点构造较复杂,宜 采用钢管杆件及焊接空心球节点。 三向网架适用于三角形、六边形、多边形和圆形并且跨度较大的建筑平面。 当用于圆形平面时,周边将出现一些不规则网格,需另行处理。三向网架的 节间一般较大,有时可达6m以上。
国家大剧院(肋环型空腹双层网壳)
2)平面网架(平板网架) 平面网架是由杆件按一定规律组成的结构。网架具有多向传力的性 能,空间刚度大,整体性能好,且有良好的抗震性能,既适用于大跨度 建筑,也适用于中小跨度的房屋,能覆盖各种形状的平面。 I.平面桁架系网架:上下弦杆完全对应并与腹杆位于同一竖向平面 内。竖杆受压,斜杆受拉。斜腹杆与弦杆类角宜在40°~60°之间。 a.两向正交正放网架:两个方向的竖向平面桁架垂直交叉,分别与 边界方向平行。对周边支承网架,宜在支承平面(与支承相连弦杆组成 的平面)设置水平斜撑杆。
斜放四角锥网架一般适用于中小跨度周边支承,或周边支承与 点支承相结合的矩形平面。
e.星形四角锥网架:将四角锥底面的四根杆(上弦)用位于 对角线上的十字交叉杆代替,并在中心加设竖杆,即组成星形四角 锥。十字交叉杆(上弦)与边界成45°角,构成网架上弦,呈正交 斜放。下弦杆呈正交正放。腹杆与上弦杆在同一竖向平面内。星形 网架上弦杆比下弦杆短,受力合理。上弦一般受压,但在角部有可 能受拉。受力情况接近交叉梁系,刚度稍差于正交四角锥网架。当 网架高度等于上弦杆长度时,上弦杆与竖杆等长, 斜腹杆与下弦杆 等长。星形网架一般用于中小跨度周边支承情况。
平面形状为矩形、多点支承的网架,可选用正放四 角锥网架、正放抽空四角锥网架,两向正交正放网架。 对多点支承和周边支承相结合的多跨网架还可选用两向 正交斜放网架或斜放四角锥网架。
平面形状为圆形、正六边形及接近正六边形且为周 边支承网架,可选用三向网架,三角锥网架或抽空三角 锥网架。对中小跨度也可选用蜂窝形三角锥网架。
III.三角锥体系网架 三角锥体系网架的基本
单元是锥底为正三角形的 倒置三角锥(图5.1.14a)。 锥底三条边为网架上弦杆, 棱边为网架的腹杆, 随着三角锥单元体布置的 不同,上、下弦网格可为正 三角形或六边形,从而构成 不同的三角锥网架,主要有 三种形式。 三角锥网架 、抽空三角锥网架 蜂窝形三角锥网架
大跨度覆盖的空间结构。空间网架结构具有以下特点: 1.网架结构整体性好、空间刚度大、结构稳定。 2.网架结构靠杆件的轴力传递载荷,材料强度得到充分利用,既
