三相四线电子式低压多功能电能表技术协议
三相电子式多功能电能表使用说明书
DTSD1277型DSSD1277-B型三相电子式多功能电能表使用说明书安装、使用产品前请阅读使用说明书石家庄科林自动化有限公司目录1概述 ....................................................................................................................................错误！未定义书签。
2工作原理 ............................................................................................................................错误！未定义书签。
3技术参数 ............................................................................................................................错误！未定义书签。
3.1主要型号 ...............................................................................................................................错误！未定义书签。
3.2主要技术参数 .......................................................................................................................错误！未定义书签。
3.3抄表及全失压电池 ...............................................................................................................错误！未定义书签。
三相四线电子式多功能电能表说明书(淮北万华国网型)V1.0
用户操作使用说明DTSD843型三相四线电子式多功能电能表淮北万华仪表有限责任公司一．产品简介 (3)1.1概述 (3)1.2技术指标 (3)1.3工作原理 (5)二、外形说明及安装 (6)2.1外形图 (6)2.2液晶显示屏内容 (7)2.3 电表的安装及接线 (8)2.3.1电表的安装 (8)2.3.2端子接线图 (9)三、基本功能 (11)3.1电能计量功能 (11)3.2需量测量 (11)3.3 时钟 (11)3.4费率和时段 (11)3.5清零 (11)3.6数据存储 (12)3.7冻结 (12)3.8事件记录 (12)3.9通讯 (12)3.10信号输出 (13)3.11显示 (13)3.12 测量 (13)3.13 安全保护 (13)3.14 负荷记录 (14)3.15 停电抄表 (14)3.16 报警 (14)五、存储和运输 (14)六、保证期限 (14)七、保养和维修注意事项 (14)附录 (15)附录A 显示项目 (15)附录B 故障显示 (15)一．产品简介1.1概述DTSD843型三相电子式多功能电能表采用了最新设计的专用数字集成电路和超低功耗16位MCU，可以直接准确测量各相正反有功无功电量，并依据相应的费率和需量要求进行调整。
可以进行4种费率、14个时区、14个日时段（8套）、30个节假日及周休日等设置，具有有功最大需量记录功能，对有功功率、无功功率、电压、电流、功率因数等用电参数进行实时测量和处理，具有红外遥控编程抄表、双RS485远程抄表（两通讯接口电气隔离防护，相互通信不受干扰）、有功无功脉冲输出、停电抄表、负荷记录等功能。
数据显示采用宽温度范围的大屏幕中文液晶，便于人工抄表记录。
本产品采用SMT工艺和先进设备制造，严格按照ISO9001：2000控制过程工艺和质量。
高度集成化设计和防静电、防雷、瞬变干扰抑制等多种抗干扰设计，关键元器件均采用国际知名品牌的低功耗、长寿命器件。
三相电子式多功能表说明书
5电流
6相位角
0
0
0 A相
1 B相
2 C相
7功率因数
0
0
0 A相
1 B相
2 C相
3总
8其他变量
0
0
0频率
1当前有功需量
2当前无功需量
3前次需量周期结束时间
4当前费率号
9谐波含量
0 UA
1 UB
2 UC
3 IA
4 IB
5 IC
0
0失真度
1 1次含量
2 2次含量
3 3次含量
4 4次含量
5 5次含量
2.5
本电表能测量各相电压、电流、有功功率、无功功率、相角差、功率因数，总有功功率、无功功率和功率因数，电网频率。频率的分辨率为0.001Hz，电压、电流、有功功率的准确度为0.2级（0.5级、1级等），无功功率的准确度为0.5级（1级、2级等）。
2.6
失压记录：三相中任一相或两相失压电能表均正常工作并分相记录累计失压时间，同时记录每相最近10次失压发生时刻、结束时间，失压期间电量（正向有功电量、反向有功电量、正向无功电量、反向无功电量），平均电压、电流时间乘积(I×t)。失压的电压和电流判断阀值可设置。对于三相三线电能表，B相失压是指B相电压线开路，可在电能表液晶上直接显示失压情况，并且显示失压相别。
2.11
当负荷超过设定值时，电能表判定为超负荷，电能表可声光报警，也可通过继电器输出控制信号。
2.12
可测量三相电压、三相电流波形失真度及32次以内谐波分量。
2.13
电表记录当月电压超上限和超下限时间及总运行时间，并计算出当月电压合格率。
2.14 U
可计量U2×T、I2×T，以便于用户对变压器损耗进行计量考核。
三相电子式多功能电能表使用说明书
主菜单
实时数据
历史数据 事件查询 参数查询
1 级子菜单
2 级子菜单
3 级子菜单
输入有功
输出有功
输入无功
输出无功 实时计量数据
1 象限无功
2 象限无功
3 象限无功
4 象限无功
Hale Waihona Puke 电压、电流和频率功率
实时测量数据 功率因素
最大需量
当前时间
三相总电能
最大需量及其发生时间
断相、编程、清需量
表号、用户号、设备号、结算日
<1VA (每相)
>300kΩ
RMS 测量，精度等级 0.5% 3×1(2)、3×1.5(6)、3×10(40)、3×20(80)、3×30(100)
<0.4VA (每相) <20mΩ
RMS 测量，精度等级 0.5% 40~60HZ，精度 0.1Hz
有功、无功功率，精度 1% 可编程设置、切换、循环，LCD 显示 四象限正反向计量 有功精度 0.5 级，无功为 1 级
5
电表可通过任意一个通信接口（RS485 接口或红外接口）对“负荷曲线记录模式”及“负 荷曲线记录起始时间”进行设定，以选择六类数据中的几项或全部进行同时或不同定时的记 录，以便用户绘制负荷曲线进行相应分析。
具体的九类数据详见下表。 负荷曲线存储类别及内容对照表
数据类别
数据内容
存储空间（字节）
1
A、B、C 各相电压、电流，电网频率
有负荷情况下，当某一相电流低于 Ig，而且低于其他两相电流的绝对平均值的 Ri 分子 一并持续达 ti 时间以上，同时这两相电流中有一相电流高于 Ik 时，认为该相失流。当失流 相电流高于 Ig，而且也高于其他两相绝对平均值得 Ri 分子一并持续达 tj 时间以上，则认 为该相失流恢复。

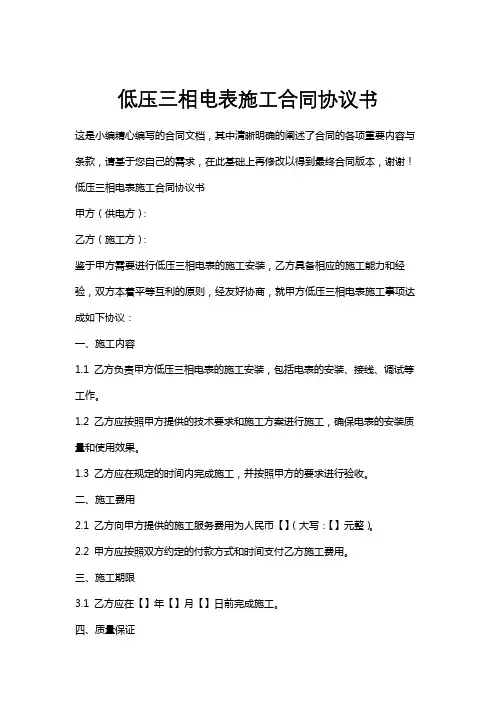

低压三相电表施工合同协议书
低压三相电表施工合同协议书这是小编精心编写的合同文档，其中清晰明确的阐述了合同的各项重要内容与条款，请基于您自己的需求，在此基础上再修改以得到最终合同版本，谢谢！低压三相电表施工合同协议书甲方（供电方）：乙方（施工方）：鉴于甲方需要进行低压三相电表的施工安装，乙方具备相应的施工能力和经验，双方本着平等互利的原则，经友好协商，就甲方低压三相电表施工事项达成如下协议：一、施工内容1.1 乙方负责甲方低压三相电表的施工安装，包括电表的安装、接线、调试等工作。
1.2 乙方应按照甲方提供的技术要求和施工方案进行施工，确保电表的安装质量和使用效果。
1.3 乙方应在规定的时间内完成施工，并按照甲方的要求进行验收。
二、施工费用2.1 乙方向甲方提供的施工服务费用为人民币【】（大写：【】元整）。
2.2 甲方应按照双方约定的付款方式和时间支付乙方施工费用。
三、施工期限3.1 乙方应在【】年【】月【】日前完成施工。
四、质量保证4.1 乙方保证施工质量，确保电表的正常运行和使用寿命。
4.2 乙方应在施工完成后提供相应的技术培训和售后服务，解答甲方在使用过程中遇到的问题。
五、违约责任5.1 乙方未按照约定时间完成施工的，应按照逾期天数向甲方支付违约金，违约金计算方式为：违约金=施工费用×逾期天数×1%。
5.2 甲方未按照约定时间支付施工费用的，应按照逾期天数向乙方支付违约金，违约金计算方式同上。
六、争议解决本合同履行过程中如发生争议，双方应友好协商解决；协商不成的，可以向有管辖权的人民法院起诉。
七、其他约定7.1 本合同自双方签字（或盖章）之日起生效，有效期为【】年。
7.2 本合同一式两份，甲乙双方各执一份，具有同等法律效力。
甲方（供电方）：乙方（施工方）：签订日期：【年】年【月】月【日】日这是小编精心编写的合同文档，其中清晰明确的阐述了合同的各项重要内容与条款，请基于您自己的需求，在此基础上再修改以得到最终合同版本，谢谢！。
多功能电表技术协议
甲方（需求方）：〇〇株式会社乙方（供方）：〇〇制造株式会社第1条（合同成立）本技术协议（以下简称“本协议”）在甲方和乙方购买多功能电表（以下简称“本产品”）时，在以下条件下成立：第2条（产品规格）本产品为DTSD642型电子式三相四线低压多功能电表。
产品符合GB/T17882-1999、GB/T 17883-1999、GB/T17215-2002、DL/T 614-2007等国家标准和行业标准。
通信符合DL/T 645-2007多功能电表通信协议，并与DL/T 645-1997多功能电表通信条款兼容。
本产品具有测量精度高、性能稳定可靠、使用寿命长、体积小、重量轻、耗电量低、操作简单、管理功能扩展方便等特点。
第3条（技术要求）电气参数电压范围（无缺相时）：正常工作电压0.5 un1.5 Un；极限工作电压0.4Un2Un。
参比条件下，参比频率50hz时的功率损耗：电压电路功耗2w，5va，电流电路功耗2.5VA。
不可更换电池电压（数据备份）：3.6V DC；可更换电池电压（停电时读数）：3.6V DC，电池容量1200mah，停电后数据保存时间10年（使用新电池时）。
技术参数测量范围：0999999.99 kWh、0999999.99 kvarh。
显示：液晶显示。
通信波特率：双RS485接口：1200~ 9600bps；红外接口：1200bps。
时钟准确度（每日计时误差）：0.5s/d（23℃），随温度变化的变化量优于0.1s/ d·℃。
通信协议：DL/T645-2007兼容多功能电表通信协议，并与DL/T645- 1997多功能电表通信协议兼容。
环境条件正常工作温度：-25℃+55℃，极限工作温度：-40℃+70℃。
贮存和运输温度：-40℃~+70℃，贮存和工作湿度：85%以下。
第4条（产品功能）计量功能：计量双向有功、无功、四象限无功，存储12个仪表读数周期的总及分位、分费率电量。
具有电力冻结和每月自动结算的电量功能。
三相四线电子式多功能电能表说明书(淮北万华国网型)V1.0
用户操作使用说明DTSD843型三相四线电子式多功能电能表一．产品简介 (3)1.1概述 (3)1.2技术指标 (3)1.3工作原理 (4)二、外形说明及安装 (6)2.1外形图 (6)2.2液晶显示屏内容 (7)2.3 电表的安装及接线 (8)2.3.1电表的安装 (8)2.3.2端子接线图 (9)三、基本功能 (11)3.1电能计量功能 (11)3.2需量测量 (11)3.3 时钟 (11)3.4费率和时段 (11)3.5清零 (11)3.6数据存储 (12)3.7冻结 (12)3.8事件记录 (12)3.9通讯 (12)3.10信号输出 (13)3.11显示 (13)3.12 测量 (13)3.13 安全保护 (13)3.14 负荷记录 (14)3.15 停电抄表 (14)3.16 报警 (14)五、存储和运输................................................. 错误！未定义书签。
六、保证期限 (14)七、保养和维修注意事项 (14)附录 (15)附录A 显示项目 (15)附录B 故障显示 (15)一．产品简介1.1概述DTSD843型三相电子式多功能电能表采用了最新设计的专用数字集成电路和超低功耗16位MCU，可以直接准确测量各相正反有功无功电量，并依据相应的费率和需量要求进行调整。
可以进行4种费率、14个时区、14个日时段（8套）、30个节假日及周休日等设置，具有有功最大需量记录功能，对有功功率、无功功率、电压、电流、功率因数等用电参数进行实时测量和处理，具有红外遥控编程抄表、双RS485远程抄表（两通讯接口电气隔离防护，相互通信不受干扰）、有功无功脉冲输出、停电抄表、负荷记录等功能。
数据显示采用宽温度范围的大屏幕中文液晶，便于人工抄表记录。
本产品采用SMT工艺和先进设备制造，严格按照ISO9001：2000控制过程工艺和质量。
高度集成化设计和防静电、防雷、瞬变干扰抑制等多种抗干扰设计，关键元器件均采用国际知名品牌的低功耗、长寿命器件。
0.5S级三相智能电能表技术协议书
0.5S级三相智能电能表技术规范书甲方：乙方：1 总则1.1甲方使用乙方生产的0.5S级三相远程费控智能电能表（以下简称电能表），为督促乙方提高电能表产品质量，保证甲方在电能表使用期限内稳定、可靠运行，经双方协商一致，特制定本协议，共同遵守。
1.2本技术协议是针对国家电网公司系统的实际工作需要提出的。
凡本技术协议中未规定，但在相关国家标准、电力行业标准、国网公司企业标准或IEC标准中有规定的规范条文，乙方应按相应标准的条文进行电能表设计、制造、试验和安装。
1.3本技术协议主要的技术依据为：Q／GDW 358-2009《0.5S级三相智能电能表技术规范》Q／GDW 354-2009《智能电能表功能规范》Q／GDW 356-2009《三相智能电能表型式规范》1.4乙方应提供的技术资料乙方应在全性能试验送样的同时，向四川省电力公司电能计量中心提供下列有关图纸资料（一式三份）。
1.4.1计量器具生产许可证。
1.4.2具有在有效期内的乙方最高计量标准的检定/校准证书（非考核证书）。
1.4.3中国国家强制认证（3C）证书（对于本地费控智能电能表）。
1.4.4国家电网计量中心出具的有效期内的符合国网公司智能电能表技术标准的全性能试验报告。
1.4.5 智能电能表有效期内的型式试验报告。
1.4.6基于元器件应力法的电能表可靠性预计报告, 应包括电源、通信、计量、显示、控制、存储等模块的主要元器件。
1.4.7按照智能电能表技术规范专用部分填报主要元器件清单及照片，并提供CD。
1.4.8乙方年生产能力、生产设施、实验室检测设备的书面材料及照片。
2 技术要求2.1规格要求2.1.1标准的参比电压标准的参比电压见表2-1。
表2-1标准的参比电压标准的参比电流见表2-2。
表2-2标准的参比电流参比频率的标准值为50Hz。
2.1.4 推荐电能表常数推荐的电能表常数见表2-3。
表2-3推荐的电能表常数电能表的高温试验、低温试验、交变湿热试验、阳光辐射防护试验应符合GB/T 17215.211—2006的规定；每项气候影响试验后，电能表应无损坏，无信息改变并能正确地工作。
三相电子式多功能电能表技术协议书
三相电子式多功能电能表技术协议需方：薛家湾供电局供方：哈尔滨电表仪器厂（集团）有限公司二0一二年二月三相电子式多功能电能表技术协议1.1 供方应提供的技术文件（1）具有并提供产品制造计量器具许可证（CMC）及附件的正本，以及国家或省级产品鉴定证书等。
供方提供的产品型号规格应与产品资质证书内容相一致。
（2）具有国家级计量技术检测机构按照国家有关检定验收规程所要求做产品型式试验报告和可靠性验证试验报告（近五年内）。
（3）具有内蒙古电力科学研究院依据国家、行业规程及内蒙电力公司规范标准对该型号、规格所做的型式试验报告（近三年内）。
(4) 具有产品批量年生产能力：多功能电能表50000台以上。
(5) 具有在国内十个以上地市供电企业累计稳定运行100000台以上及内蒙古电力公司的运行业绩（提供主要供货用户清单及用户证明材料）（6）该型号、规格产品的近三年供货量、主要用户清单及用户证明材料；（7）技术应答书；（8）产品主要外购件的出厂和验收质量保证文件。
1.3 供方提供的产品型号规格应与产品资质证书内容相一致。
1.5适用范围本技术条件适用于测量参比频率为50Hz（或60Hz）交流有功、无功电能的三相电子式多功能电能表的订货。
2引用标准和检定规程GB/T17215-2002 《1级和2级静止式交流有功电度表》GB/T 15283-1994 《0.5、1和2级交流有功电度表》GB/T 15284-2002 《多费率电能表特殊要求》GB/T17883-1999 《0.2S和0.5S级静止式交流有功电度表》GB/T 15464-1995 《仪器仪表包装通用技术条件》JB/T 6214-1992 《仪器仪表可靠性验证试验及测定试验（指数分布）导则》ZB Y 002-1981 《仪器仪表运输、运输贮存基本环境及试验方法》GB 4208-1984 《外壳防护的等级分类》DL/T614-1997 《多功能电能表》JJG307-1988 《交流电能表》JJG596-1999 《电子式电能表》DL/T645-1997 《多功能电能表通信规约》GB2828.1-2003 《计数抽样检验程序》IEC62052-11IEC62053-21IEC62053-22IEC61000-4-4GB 4208上述标准和规程均应遵循最新版本的国家标准、电力行业标准。
三相四线电子式低压多功能电能表技术协议
三相四线电子式低压多功能电能表技术协议DTSD642型电子式三相四线低压多功能电能表技术协议需方：供方：签约地点：DTSD642型电子式三相四线低压多功能电能表技术协议需方：供方：与就购买DTSD642型电子式三相四线低压多功能电能表事宜，有关技术要求应满足《GB/T 17882-1999》、《GB/T 17883-1999》、《GB/T 17215-2002》、《DL/T 614-2007》等国家标准及行业标准，其通信应符合DL/T 645-2007《多功能电能表通信协议》的要求，并兼容DL/T 645-1997《多功能表通信规约》。
该表具有测量精度高、性能稳定可靠、长寿命、体积小、重量轻、功耗低、操作简便、易于实现管理功能的扩展等特点。
一、技术要求1、电气参数1.1 电压范围(不缺相时)：正常工作电压0.5Un～1.5Un；极限工作电压0.4Un～2Un。
1.2 参比条件下，参比频率为50Hz的功率消耗：电压线路功耗≤2W和5VA；电流线路功耗≤2.5VA。
1.3 不可更换电池电压(数据备份)3.6V DC；可更换电池电压(停电抄表)3.6V DC电池容量≥1200 mAh；停电后数据保存时间≥10年(用新电池)。
2、技术参数2.1 计度范围：0～999999.99 kWh , 0～999999.99 kvarh2.2 显示：液晶4.3.3 用遥控器可查看任意一项数据内容；具有背光功能，通过遥控器或按键操作点亮背光。
4.4 通讯功能4.4.1 电表具有双RS485接口和一个红外通讯接口，PC机或掌上电脑可同时通过它通讯接口与电表进行通讯,真正实现双方通讯互不干扰。
4.4.2 双RS485接口与电表内部实行电气隔离，并设计有防雷击电路。
4.5 输出功能4.5.1 具有有、无功脉冲测试口输出功能；具有独立的1Hz时钟输出。
4.5.2 具有多功能输出功能，可实现需量周期更替信号、时段切换信号、超负荷跳闸等输出功能。
DTSD1352三相电子式多功能电能表使用说明书V1.0(2012.11.2)
A 相电压 220V
A 相电流 5.01A 注：以上只是显示界面的一部分，其他界面显示模式与上图类似，可根据界面 中显示的信息来判断显示含义。
6.3 编程界面
在测量显示菜单中的任一显示项下，按
可进入“PASS”界面，再
按
显示“0000”，提示输入密码后再按
，若密码输入错误，则
：正向有功总电能、反向有功总电能、正向无功总电能、反向无
功总电能、正向有功尖电能、正向有功峰电能、正向有功平电能、正向有功谷 电能、反向有功尖电能、反向有功峰电能、反向有功平电能、反向有功谷电能、 正向无功尖电能、正向无功峰电能、正向无功平电能、正向无功谷电能、反向 无功尖电能、反向无功峰电能、反向无功平电能、反向无功谷电能、A 相正向 有功电能、B 相正向有功电能、C 相正向有功电能。 说明： 1、以上所列为 DTSD1352 三相四线带有复费率功能的仪表所有显示界面名称， 三个按键可切换不同类型的显示内容，切换顺序如上所述； 2、对于 DTSD1352 三相三线的仪表，不显示分相功率与功率因数，只有总功 率（有功、无功、视在）和总功率因数。 3、对于 DTSD1352 不带有复费率功能的仪表，不显示日期、时间、各类最大 需量及各类的分时电能（即尖、峰、平、谷四种费率时段的电能 ）。
7 通信说明
7.1 通信协议 本电能表采用 MODBUS-RTU 协议或 DL/T645 规约。具体协议格式请参照
相关协议标准，此处不再赘述。当复费率功能 F 未选用时，对应的复费率数据 项无意义。
7.2 MODBUS 通信地址表 DTSF1352 地址表
起始地址
数据项名称
0000H
当前总有功电能
读/写 R R R R R R R R R R R R R R R R R R R R R R
DSSD71 DTSD71 型 三相三线 三相四线电子式多功能电能表 使用说明书
DSSD71/DTSD71型三相三线/三相四线电子式多功能电能表使用说明书江苏林洋能源股份有限公司目录1概述 (2)1.1产品介绍 (2)1.2工作原理 (2)2规格 (3)3技术指标 (3)4显示及外观 (4)4.1液晶显示及说明 (4)4.2外观图 (11)5主要功能 (11)6电能表的安装和接线 (25)6.1电能表安装尺寸 (25)6.2电能表的接线 (25)7运输与存贮 (26)8保证期限 (27)附录A显示代码表 (27)A.1电能表循显项目列表 (27)A.2电能表按键显示项目列表 (28)附录B报警状态字说明 (33)1.1产品介绍DSSD71/DTSD71型三相多功能电能表系列产品适用于三相有功无功电能计量。
我们对该型号表进行了大量的可靠性冗余设计，较好的符合了目前国内的电网状况。
各项技术指标符合《GB/T17215.321-2021》、《GB/T17215.323-2008》、《GB/T17215.211-2021》、《GB/T 17215.301-2007》、《GB/T15284-2002》、《DL/T614-2007》、《DL/T645-2007》、《DL/T 645-1997》、《三相多功能电能表（B级、C级）技术规范书》、《D级三相多功能电能表技术规范书》等南网相关标准，国家标准以及行业标准。
DSSD71/DTSD71系列产品结合了林洋科技在我国电能表行业多年的设计开发及大量的现场运行经验，采用现代微电子技术、计算机技术、电测量技术及高精度计量芯片，数据通信技术以及先进的SMT制造工艺研制而成，是完全按照南方电网公司要求定制的一款新型多功能电能表。
具有测量精度高、性能稳定可靠、长寿命、体积小、重量轻、功耗低、操作简便、易于实现管理功能的扩展、一表多用等特点。
可广泛应用于电力行业的电能测量及用电自动化管理领域。
1.2工作原理电能表工作时，A、B、C三相电压、电流经取样电路分别取样后，送到计量芯片进行处理，CPU将处理过的数据根据需要送至显示部分、通信部分等数据输出单元。
三相智能电能表(供货技术协议)
三相智能电能表供货技术协议三相只能电能表供货技术协议1 通用要求本技术协议适用于国家电网2015年智能电能表招标通用技术规范相关要求和2014年国网计量中心电能表全性能试验检测公告第4、5号补遗文件要求，凡在本协议中未规定的，供应商应按相关国家标准、国网公司标准或IEC标准中的相关规定进行设计、制造。
2 其他要求2.1供应商需要按照与投标时一致的型号、规格、送检国网电能表元器件、型式及工艺进行生产，如在此期间有任何变更，须提供变更后的国网计量中心检测报告，并及时通知国网蒙东电力，否则由此产生的一切后果，由供应商自行承担。
2.2 国网蒙东电力在进行驻厂建造、抽样全性能试验、到货后抽样验收试验等环节将严格按照国网公司要求开展软件比对、元器件比对工作。
抽样全性能试验过程中使用的样表不再退还厂家，厂家在供货是应按抽样样品的条码号将其补齐。
2.3 本协议签订后，中标供应商应严格按照以下时间节点开展各项工作：1)2016年01月15日前，完成小批量样品的生产（数量不超过本批次中标总量的3%，不得少于100只），由蒙东计量中心负责组织人员抽取样品，供国网蒙东电力抽样全性能试验。
2)供应商供货前提供20只样品用于生产前适应性检查。
3)供货前样品比对、全性能试验最多进行2次。
第一次样品比对、全性能试验不合格，省计量中心立即报告省公司营业部，省公司营销通报省公司物资部门，由省公司物资部门书面通知供应商整改；整改完成后进行第二次样品比对、全性能试验，第二次仍不合格，经供应商签字确认后，由物资部按规定进行相应处理。
供应商整改时间计入合同执行时间。
如因整改时间过长而未能按时供货，供应商应按照合同承担相应的违约责任。
4)检测合格后，国网蒙东电力通知供应商批量生产，按供货计划进行供货。
5)首次到货时间：2016年01月18日；供货戒指时间2016年01月26日（交货日期由买方与厂家协商）。
6)供货方式：在供货前，由买方指定供货地点，地面纸箱交货，中标供应商负责卸货。
多功能电表技术协议6篇
多功能电表技术协议6篇篇1协议签订日期：XXXX年XX月XX日协议生效日期：XXXX年XX月XX日协议双方：甲方（以下简称“客户”）：乙方（以下简称“供应商”）：一、协议背景随着电力市场的不断发展，电能计量作为电力市场的重要基础，对于电力市场的规范化运营和公平交易具有至关重要的作用。
甲乙双方在充分了解和信任的基础上，本着平等、自愿、互利的原则，就甲方所需的多功能电表技术达成协议。
二、协议内容1. 技术要求（1）多功能电表应具备以下功能：电能计量、需求侧管理、负荷控制、远程控制、数据存储与传输等。
（2）多功能电表的技术参数应满足以下要求：测量精度、测量范围、响应速度、稳定性、可靠性等。
（3）多功能电表应具备高度的集成性和可扩展性，能够方便地与其他系统进行集成和扩展。
2. 技术支持与服务（1）乙方应提供全面的技术支持，包括技术咨询、安装调试、故障处理等。
（2）乙方应提供7x24小时的技术支持服务，确保甲方在使用过程中能够及时得到帮助。
（3）乙方应提供必要的技术培训，确保甲方能够熟练掌握多功能电表的使用和维护技能。
3. 售后与保修（1）乙方应提供至少一年的保修期，保修期内免费维修或更换设备。
（2）保修期结束后，乙方应提供有偿维修服务，确保甲方能够继续使用多功能电表。
（3）乙方应在接到甲方维修请求后24小时内响应，48小时内到达现场维修。
4. 验收与付款（1）甲方应在收到多功能电表后尽快进行验收，确保设备符合协议要求。
（2）验收合格后，甲方应按照协议约定支付货款。
具体支付方式和时间如下：预付款XX%，中期款XX%，尾款XX%。
（3）如甲方因特殊原因需要延期付款，应提前告知乙方并协商解决方案。
5. 违约责任（1）如乙方未能按照协议要求提供多功能电表或相关服务，应承担相应的违约责任。
具体包括赔偿损失、支付违约金等。
（2）如甲方未能按照协议要求支付货款或违反其他协议约定，应承担相应的违约责任。
具体包括赔偿损失、支付违约金等。
DSSD718、719、720三相电子式多功能表说明书
DSSD/DTSD 三相电子式多功能电能表使用说明书(第三版)粤制00000346号718 719 720深圳市科陆电子科技股份有限公司二零零四年二月目录1 综合介绍 (1)1.1 概述 (1)1.2 工作原理简述 (1)1.3 技术参数 (2)1.3.1 主要技术参数 (2)1.3.2 日历时钟 (2)1.3.3 光耦脉冲输出 (2)1.3.4 其它数据 (3)2 基本功能 (3)2.1 电能计量 (3)2.2 最大需量测量 (3)2.3 费率和时段 (3)2.4 按月统计电量 (4)2.5 实时量测量 (4)2.6 监控记录 (4)2.7 停电抄表 (4)2.8 负荷曲线 (4)2.9 电量冻结 (5)2.10 通信接口 (5)2.11 负荷监控 (5)2.12 谐波分析（选用） (5)2.13 电压合格率（选用） (5)2.14 U2×T、I2×T（选用） (5)2.15 脉冲输出 (5)2.16 继电器输出 (5)2.17 声光报警 (6)3 液晶显示代码和符号说明 (6)3.1 显示界面 (6)3.2 显示代码 (6)3.3 代码编码实例 (12)4 电能表外形图 (12)5 电能表的安装与接线 (12)6 使用方法 (18)6.1 调整 (18)6.2 校验 (18)6.3 电表显示 (18)6.3.1 循环显示 (18)6.3.2 按钮切换显示 (18)6.3.3 设定参数显示 (19)6.3.4 故障及告警显示 (19)6.4 最大需量和电量结算 (19)6.5 电表编程 (20)6.6 电池更换 (20)7 注意事项 (20)1 综合介绍1.1 概述DSSD/DTSD 718(719/720)三相三线/三相四线电子式多功能电能表是深圳市科陆电子科技股份有限公司研制生产的新一代智能型高科技电能计量产品。
它以本公司专利技术为基础，采用当今最新集成电路技术，运用先进的软件算法，根据电能表有关国际(IEC)标准和我国电力行业标准DL/T614-1997《多功能电能表》、DL/T645-1997《多功能电能表通信规约》等设计制造。
