毕业设计、爬杆机器人机械结构设计
爬杆机器人
原理方案一：
• 此爬行机构是简单的
曲柄滑块机构，其中 电机与曲柄固连，驱 动装置运动。上下四 个自锁套是实现上爬 的关键机构。
• 当自锁套有向上运动
趋势时，锥套. 趋势时，锥套.钢球与 圆杆之间会形成可靠 的自锁，使装置不下 滑，而上行时自锁 解 除。
爬杆机构（
1.上自锁套 1.上自锁套 2.电机 2.电机 3.曲柄 3.曲柄 4.圆杆 4.圆杆 5.连杆 5.连杆 6.下自锁套 6.下自锁套
方案 二
设计题目 ：爬杆机械人
设计小组成员：
绘图：赵元亮 杨庚 李孝龙 Ppt:张学敏 杨陶敏
一 工作原理 及工艺过程
• 方案一模仿尺蠖 （“尺蠖之屈，以求伸也”） 尺蠖之屈，以求伸也” •
向上爬行动作；方案二模仿猴子爬树 功能分解为：爬杆功能=上行功能+ 功能分解为：爬杆功能=上行功能+自锁功能
二 设计要求 保证机器人能顺利完成爬 杆的功能
三 设计方案的构思及分析
（各功能的实现方案及选择）
功能分解：爬杆（上行+自锁） 功能分解：爬杆（上行+
1 2 3
上 A 曲柄滑 B 曲柄滑 块 块+轮系 行
C 凸轮+滑 凸轮+ 块
自 D 对称重 E 非对称摩 锁 力自锁套 擦自锁套 可组合成六种不同的方案可供选择 方案一A+D和方案二B+E为较好方 方案一A+D和方案二B+E为较好方 案
• • • •
1.电机 1.电机 2.齿轮 2.齿轮 3.曲柄导杆 3.曲柄导杆 4.自锁套 4.自锁套
自锁机构 1钢球 钢球 2表面摩 表面摩 擦系数比 较大的介 质
机构俯视图
曲柄导杆运动原理图
机械开题报告爬杆作业机器人设计大学论文
爬杆作业机器人设计1．选题背景及其意义随着国民经济的飞速增长，人民生活水平的提高，城镇中随之矗立起无数电线杆、路灯杆、大桥斜拉钢索等高层建筑。
这些高层建筑壁面多采用油漆、电镀、玻璃铜结构等，长期以来会形成灰尘层，酸污染影响城市的美观，同时空气中混合的酸性物质也会对这些城市建筑特别是金属杆件造成损坏，加快它们的生锈，并缩短它们的使用寿命，需要定期进行壁面维护工作。
它们通常高5-30米，有的甚至高达百米，会给操作人员带来不便和危险。
因此本课题拟设计一爬杆机器人，可以在没有障碍的光杆上爬行，代替人工进行这些高空危险作业，从而把人从危险、恶劣、繁重的劳动环境中解脱出来。
具有良好的经济效益和社会效益。
2 文献综述（国内外研究现状与发展趋势）机器人技术是近30年来迅速发展起来的一门综合学科。
它综合了力学、机构学、机械设计学、计算机工程、自动控制、传感技术、电液驱动技术、人工智能、仿生学等学科的有关知识和最新研究成果，代表了机电一体化的最高成就。
尤其是进入80年代以来，机器人技术的进步与其在各个领域的广泛应用，引起了各国专家学者的普遍关注。
许多发达国家均把机器人技术的开发、研究列入国家高新技术发展计划。
移动机器人作为机器人学的一个重要分枝，其研究工作始于20世纪60年代。
移动机器人的最成功应用是自动化生产系统中的物料搬运，用于完成机床之间、机床与自动仓库之间的工件工具传送。
移动机器人的运动灵活性能，大大增加了生产系统的柔性和自动化程度。
现在，移动式机器人的研究开发除上述应用外，还涉及许多其他应用领。
如在建筑领域完成混凝土的铺平、壁面的装修、检查和清洗：采矿业中行隧道的掘进和矿藏的开采、农林业中从事水果采摘、树枝修剪、圆木搬运；军事上用于探测侦察、爆炸物处理。
福利方面进行盲人引导，病员护理等。
爬行机器人是机器人大家族中的一员，爬升机器人因为需要克服重力的作用而可靠地依附于爬升表面上并自主移动，完成特定条件下的作业，区别于平面移动机器人，故爬升机器人是机器人领域的一个重要研究分支，从运动方式上来表征的一种机器人，形式是多种多样的。
爬杆机器人
爬杆机器人
一．设计背景
现在大多数高压电线杆是不容易检测器损坏程度的。
于是我们设计了一种爬行机器人，可以沿电力电线自主行走、跨越障碍，装上携带的传感仪器可以对杆塔、导线及避雷线、绝缘子、线路金具、线路通道等实施接近检测。
二．方案构思
爬杆机器人这要分为两个动作，一是加紧，二是向上的爬升或下降。
我们通过两个手臂来抓紧杆件再通过手臂上的电机来实现机器人的爬升和下降。
三．整体的结构
1.总装图
爬行机器人分为两个部分，分别为上下手臂和中间的上升机构
2.机械的手臂
我们设计的机械手臂采用的是曲柄滑块机构，通过电机带动齿轮转动，齿轮和滑块之间用丝杠螺母连接从而使滑块运动，当滑块向上移动时，杆子将向内移动，最终实现两个手臂的夹持。
松开时，齿轮反转，滑块向下移动，杆子向外，实现松开。
3.上升装置
上升的装置，我们还是采用了丝杠螺母机构，丝杠用电机通过齿轮带动，正转时，上手臂上升，反转时下手臂上升。
下降时，就反之。
4.运动流程
5.运动过程的各个阶段
1、上手臂A和下手臂B位置离的较近
2.下手臂B夹紧不动，丝杠转动使A上升
3、上手臂A夹紧，丝杠反转使下手臂B上升
这样就实现了向上爬行。
四、电机选择
我们的爬杆机器人一共有3个电机，分别是控制手臂的两个和上升或下降部分的电机，由于每个电机都需要正反转，且运动要能控制，所以，控制部分我们选用了单片机来控制。
由于我们的爬杆机器人是全封闭的，电机控制方面的用电问题是个麻烦，经过讨论，我们决定用干电池来提供电。
五．渲染图。
爬杆作业机器人设计
摘要在市政工程中，有大量的安装及维修等工作需要爬杆作业。
对于较粗的杆件，人工攀爬和工程车作业都比较方便，但是对于一些直径较细，强度较小的杆件比如路灯杆等，人工攀爬较为困难。
因此本文设计了一爬杆机器人，可以在没有障碍的光杆上爬行，对人工攀爬较难的作业具有较大的现实意义。
本文设计的爬杆机器人由曲柄滑块机构、并联盘形凸轮机构、移动凸轮机构以及上下机械手爪等组成，通过弹簧的预紧力来实现机器人手爪对杆的抱紧，通过曲柄滑块机构、凸轮机构等实现攀爬动作，同时机器人只需一个驱动源就能带动整个机器人的运动，能攀爬变直径的杆，工作简单可靠，运动灵活，可以广泛应用于各种高空作业。
关键字：爬杆机器人，变直径杆，夹紧，攀爬ABSTRACTIn the municipal engineering, there are a large number of installation and repair work needed to climb rod operation, For the coarse bar,artificial climbing and vehicle operation is convenient, artificial climbing is difficultfor for some small diameter low strength member such as a road lamp pole,so this paper designs a pole climbing robot,which can crawl on no obstacle bar,it has great practical significance for artificial climbingThe pole climbing robot consist of songCrank slider mechanism, parallel plate cam mechanism.moving cam mechanism, the robot tight the wallHold by the spring pretightening force.so as to realize Climbing action. at the same time the robot can drive by a robot motion and at the same time all devices were designed perfectl. In this text.its mechanism electric control principle and various features .it can be widely applied to various kinds of high-altitude operation.Key words：pole-climbing robot，variable-diameter pole sepal，pole-climbing1绪论 ----------------------------------------------------------------------------------------------------------------------- 11.1研究目的 -------------------------------------------------------------------------------------------------------- 11.2国内外研究现状 --------------------------------------------------------------------------------------------- 11.3研究内容 -------------------------------------------------------------------------------------------------------- 31.4设计要求 -------------------------------------------------------------------------------------------------------- 4 2爬杆作业机器人总体方案设计 ------------------------------------------------------------------------- 52.1机械方案设计------------------------------------------------------------------------------------------------- 52.2电气控制系统设计------------------------------------------------------------------------------------------ 72.3小结 --------------------------------------------------------------------------------------------------------------- 8 3机械系统设计------------------------------------------------------------------------------------------------------- 93.1减速机构设计------------------------------------------------------------------------------------------------- 93.2曲柄滑块机构设计-----------------------------------------------------------------------------------------173.3凸轮机构的设计 --------------------------------------------------------------------------------------------233.4机械手爪设计------------------------------------------------------------------------------------------------243.5电动机选择 ---------------------------------------------------------------------------------------------------26 4电气控制 --------------------------------------------------------------------------------------------------------------284.1系统论述 -------------------------------------------------------------------------------------------------------284.2直流电机单元电路设计与分析-----------------------------------------------------------------------294.3直流电机PWM控制系统的实现-----------------------------------------------------------------------36 5结论与展望----------------------------------------------------------------------------------------------------------43 参考文献 -----------------------------------------------------------------------------------------------------------------44 致谢 -------------------------------------------------------------------------------------------------------------------------451.1研究目的目前全国日益加快的现代化建设步伐随着我国经济的快速增长、人民生活水平日益不断提高，城镇中随之矗立起无数的高层建筑，各类集实用性 与美观性一体的市政、商业工程诸如电灯杆、路灯杆、大桥斜拉钢索、广告牌立柱等，它们的直径通常在5—30米，有的甚至高达百米，壁面多采用油漆、电镀、玻璃铜结构等，由于常年裸露在大气之中，风沙长年累月的积累会因此而形成灰尘层，酸类物质污染从而影响城市的美观，同时空气中混合的酸性物质也会对这些城市建筑特别是金属杆件造成损坏，加快它们的生锈过程，并缩短它们的使用寿命，因此需要定期进行壁面维护工作 。
毕业设计：爬杆机器人理论方案设计说明书
++ 爬杆机器人理论方案设计说明书学校名称：中国计量学院学生队长：学生队员：指导教师：联系方式：二0 0五年一月目录一．方案构思---------------------------------------------1 二．机械部分---------------------------------------------3 三. 电控部分---------------------------------------------17 四．设计小结---------------------------------------------19一方案构思我们通过三个手臂来抓紧杆件再通过手臂上的电机来实现机器人的爬升和下降。
原理上两个就能实现,但三个手臂是一作联结,二可起稳定作用。
手臂上升下降是通过齿轮齿条来实现的。
二．机械部分1．机器人的整体装配图如下：图1我们是通过三个手臂爬杆的，上手臂装在一个齿条的最上端，并且固定，在具体设计时我们可以使上手臂有一定的上下和左右转动范围,具体的设计将在下面介绍。
下手臂装在下杆C上齿条的下端,中间手臂固定在滑槽上,上手臂的上升和下降是通过装在滑槽上端的电动机带动齿轮啮合齿条来实现的.下手臂的上升和下降是通过装在滑槽下端的电动机带动齿轮啮合齿条来实现的,中间手臂的升降是通过上下两对齿轮齿条反转来实现的。
2．路面行走结构在地上行走，我们通过装在下手臂上的三个车轮来实现地面上的行走，动力由后车轮上的两个电机来提供，用两个电机主要是为了能实现走弯路，具体的三视图形如下：图2 底部车轮结构2 机器手臂的设计图3 机械手的结构我们设计的这个机器手采用了曲柄滑块机构，A，B，C点处安装了橡胶皮，1，2两点固定在支撑板上，当滑块W向前移动时，根据杆子的结构，A，B，C点将向中心收缩，产生一个收缩的趋势，就抓紧杆件。
当滑块W 向后移动时，A，B，C点会张开，即松开杆件。
再配合机构的移动构件，机械手就能很好的实现上升和下降。

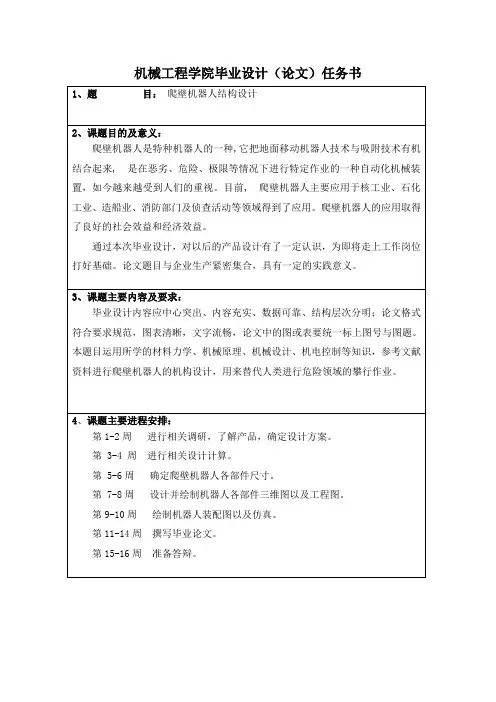

爬壁机器人结构设计任务书
