解决监控视频干扰的二个方法

解决监控视频干扰的二个方法

解决监控视频干扰的二个方法第一:在建设的时候就要考虑视频监控信号传输的传统方式为视频基带传输。

视频基带传输是指视频信号不经过频率变换等任何处理,由图像摄取端通过同轴电缆直接传输到监视端的传输方式。

图像在传输时直接利用同轴电缆的0~6MHz来传输,非常易受到干扰,使图像出现网纹、横纹和噪点影响监视效果。

对于基带传输视频干扰,从干扰源角度分为交流声干扰和空间电磁波干扰,从干扰切入方式分为传导式干扰和辐射式干扰。

闭路电视监控系统,在建筑物内的应用越来越多,由于建筑物内的电气环境比较复杂,容易形成各种干扰源,如果未采取恰当的防范措施,各种干扰就会通过传输线缆进入闭路电视监控系统,造成视频图象质量下降、系统控制失灵、运行不稳定等现象。

一、干扰是如何产生的闭路电视监控系统中传输信号的类型主要有两类:一类是模拟视频信号,传输路径由摄像机到矩阵,从矩阵再到显示器或录像机;一类是数字信号包括矩阵与摄像机之间的控制信息传输,矩阵中计算机部分的数字信号。

一般设备成为干扰源的可能性很小,因此干扰主要通过信号传输路径进入系统。

闭路电视监控系统的信号传输路径是,能通过视频电缆和传输控制信号的双绞线耦合进系统的干扰有:各种高频噪声比如大电感负载启停,地电位不等引入的工频干扰,平衡传输线路失衡使抑噪能力下降将共频干扰转成了差模干扰,传输线上阻抗不匹配造成信号的反射使信号传输质量下降,静电放电沿传输线进入设备造成接口芯片损伤或损坏。

具体表现如下:做安防工程,经常遇到的就是干扰问题,现实中的干扰现象越来越多,如果按照工艺要求施工的话,工程量将非常巨大。

所有的管线要地埋或者穿屏蔽,电源线缆与视频线缆要隔开距离传输,另外线缆不能太长,75-5的视频线缆不能超过500米。

另外在布线的过程中暴力布线很严重,往往会将线缆的屏蔽层给损伤,这样就会导致外界干扰信号介入,对视频信号进行干扰,所以综合下来干扰基本出现在:1、电源干扰:由于电源线缆和视频信号线缆平行而导致干扰信号介入。

视频监控中几种干扰现象及解决方法

视频监控中几种干扰现象及解决方法

视频监控中几种干扰现象及解决方法视频监控当中,视频信号出现干扰导致图像不清晰甚至图像不能使用的情况很多,根据图像出现问题的状况可以大概推论出干扰原因,对症解决问题可以事半功倍。

1.横纹干扰或者水纹干扰,图像出现木纹状的干扰一般人们称为横纹干扰或者水纹干扰,出现该情况的干扰因素有很多:A.供电系统电源有干扰信号叠加,从而导致供电电源不洁净出现问题。

一般这些干扰信号多来自本地电网的大电流高电压的可控硅设备对电网的污染,系统采用UPS或者净化电源就可以解决该问题。

B.视频信号传输线的质量问题,视频线的特性阻抗不是75欧姆及参数超过规定和屏蔽性能不好(屏蔽网过于稀疏和没有采用铜丝)都是传输线的质量问题,解决该问题的方法是更换视频线,由于费时费力费钱,这种方法只有在排除其他问题之后才可以采用。

C.强电干扰源对系统的干扰,可以通过做接地处理和加强屏蔽来解决,还可以通过增加移频型视频抗干扰器来解决该问题。

2.大面积的深乱网纹干扰,严重时不能形成同步信号和图像,该情况的出现是由于视频线的芯线与屏蔽网短路或者出现了断路造成的,一般都是因为视频接头上出的问题,一般出现网纹干扰多是单个的摄像头出现问题,不是整个系统的所有路数的信号出现问题,只需要逐个检查出现问题的摄像头接口就可以排除问题。

3.出现若干等距离竖条干扰,这个是由于视频线不是75欧姆导致阻抗不匹配造成的,也就是由于视频线的分布参数和特性阻抗不符合要求。

解决这个问题一般采用“终端并联电阻”和“前端串联电阻”的办法,建议采购合格的视频线避免类似的问题。

需要提醒的是,短距离通信(<150m)的情况下,不合格的视频线也不一定会出现类似的问题,但是长距离通信,则出现问题的概率则会大大的增加。

4.出现雪花,噪点等干扰情况,当视频监控图像出现雪花,噪点的情况,一般都是因为视频信号偏弱导致的,出现该问题的原因有可能是因为视频线的通信距离过长或者视频线的质量差强人意导致视频信号衰减厉害,可以通过更换视频线或者增加放大型视频抗干扰器来解决这个问题,或者也可以通过采用视频光端机来解决通信距离的问题。

常见干扰问题怎么解决

常见干扰问题怎么解决

常见干扰问题怎么解决说起视频干扰,要讲一下视频监控信号传输的传统方式视频基带传输。

所谓的视频基带传输是指视频信号不经过频率变换等任何处理由图像摄取端通过同轴电缆直接传输到监视端的传输方式,图像在传输时直接利用同轴电缆的0~6MHz来传输,非常容易受到干扰,使图像出现网纹、横纹和噪点影响监视效果。

对于基带传输视频干扰,从干扰源角度分为交流声干扰和空间电磁波干扰,从干扰切入方式分为传导式干扰和辐射式干扰。

下面分析一下常见视频干扰现象及其原因。

1、工频干扰干扰现象:图像出现雪花噪点、网纹或很宽暗横带持续不断滚动。

干扰原因:此现象是当摄像端与监控设备端同时接地时,由于地电阻及电缆外皮电阻的存在,在两地之间电力系统各相负载不平衡或接地方式不同引起50Hz电位差,从而产生工频干扰所致。

地电位使两接地端存在电压降,电压降加在屏蔽层两端并与大地(地电阻)构成回路产生地电流,地电流经过线缆屏蔽层形成干扰电压,地电流的部分谐波分量落入视频芯线,致使芯线与屏蔽层之间产生干扰电位,使干扰信号加入视频信号中对监控图像形成干扰。

2、空间电磁波干扰干扰现象:图像出现较密的斜形网纹,严重时会淹没图像。

干扰原因:当监控电缆在空中架设时,空中电磁波干扰信号所产生的空间电场会作用于监控传输线路,使线路两端而产生相当大的电磁干扰电压,其频率约在200Hz~2.3MHz。

由于电缆中电位差的存在,使电缆屏蔽层产生干扰电流,而一般情况下摄像端和监控设备端均为接地状态,这就使干扰电流通过线缆两端接地点与大地形成回路,导致终端负载产生干扰电压,干扰信号耦合进视频信号中,产生图像干扰情况。

3、低频干扰(20Hz-nKHz低频噪声干扰)干扰现象:图像出现静止水平条纹。

现象原因:由于声音、数据等信号属于低频信号,其频带狭窄在传输时只用到20Hz~nKHZ,几乎采用任何种类的电缆都可以传输,一般只受交流声干扰。

用于传输视频信号的同轴电缆,其屏蔽层抗干扰曲线特性表明干扰信号频率越高其屏蔽性能越好,对于诸如载波电话、有线电台等低频率信号干扰反而显得苍白无力。

数字监控图像降噪技术详解

数字监控图像降噪技术详解

数字监控图像降噪技术详解数字监控系统是现代社会中广泛应用的安全保障措施之一。

然而,由于环境噪声和图像传输过程中的干扰等因素,监控图像往往会受到一定程度的干扰和噪声,影响了图像的清晰度和可视性。

为了解决这一问题,数字监控图像降噪技术应运而生。

本文将详细介绍数字监控图像降噪技术的原理、方法及应用。

一、数字监控图像降噪技术的原理数字监控图像降噪技术主要基于信号处理理论,通过去除图像中的噪声,提高图像的质量和可见性。

其原理可分为两个方面:噪声模型和滤波算法。

1. 噪声模型噪声模型是数字监控图像降噪技术的基础,它用来描述图像中噪声的类型和分布规律。

常见的噪声模型包括高斯噪声、椒盐噪声、泊松噪声等。

其中,高斯噪声是一种均值为0且方差为常数的随机噪声,椒盐噪声是指图像中出现的黑白像素点,泊松噪声则是一种与光子计数有关的噪声。

2. 滤波算法滤波算法是数字监控图像降噪技术中的核心部分,它通过对图像进行滤波操作,去除图像中的噪声。

常见的滤波算法包括均值滤波、中值滤波、维纳滤波等。

其中,均值滤波是通过求取像素点周围区域的平均灰度值来实现的,中值滤波则是通过求取像素点周围区域的中位数来实现的,维纳滤波则是一种基于最小均方误差准则的自适应滤波方法。

二、数字监控图像降噪技术的方法数字监控图像降噪技术主要有两种方法:空域降噪和频域降噪。

1. 空域降噪空域降噪是最常用的图像降噪方法之一,它直接对图像的像素进行操作。

常见的空域降噪方法有均值滤波、中值滤波、双边滤波等。

均值滤波通过计算像素周围邻域的平均值来抑制噪声,中值滤波通过计算像素周围邻域的中位数来抑制噪声,双边滤波则是一种同时考虑空间距离和像素灰度差异的滤波方法。

2. 频域降噪频域降噪是一种将图像从空域转换到频域进行滤波处理的方法。

这种方法主要包括傅里叶变换和小波变换。

傅里叶变换将图像从时域转换到频域,对频域图像进行滤波后再进行逆变换得到降噪后的图像;小波变换则是一种多尺度分析的方法,通过对图像进行分解和重构,提取出图像中的噪声信号。

视频信号的传输方式

视频信号的传输方式

视频信号的传输方式视频信号的传输方式监控系统中,视频信号的传输是整个系统非常重要的一环,也是广大工程商挺挠头的一件事,随着工程中监控设备价格的透明性和工程商竞争的加剧,信号传输部分的费用越来越受到大家的重视;目前,在监控系统中最常用的传输介质是同轴电缆、双绞线、光纤等方式,对于不同场合、不同的传输距离,怎样能保证传输质量、降低费用,根据多年的工程经验,在这里我们作一些介绍供参考。

一、同轴电缆传输(一)通过同轴电缆传输视频基带信号视频基带信号也就是通常讲的视频信号,它的带宽是0-6MHZ,一般来讲,信号频率越高,衰减越大,一般设计时只需考虑保证高频信号的幅度就能满足系统的要求,视频信号在5.8MHZ的衰减如下:SYV75-3 96编国标视频电缆衰减30dB/1000米, SYV75-5 96编国标视频电缆衰减19dB/1000米,,SYV75-7 96编国标视频电缆衰减13dB/1000米;如对图象质量要求很高,周围无干扰的情况下,75-3电缆只能传输100米,75-5传输160米,75-7传输230米;实际应用中,存在一些不确定的因素,如选择的摄像机不同、周围环境的干扰等,一般来讲,75-3电缆可以传输150米、75-5可以传输300米、75-7可以传输500米;对于传输更远距离,可以采用视频放大器(视频恢复器)等设备,对信号进行放大和补偿,可以传输2-3公里;另外,通过一根同轴电缆还可以实现视频信号和控制信号的共同传输,即同轴视控传输技术,下面简单介绍一下该技术:在监控系统中,需要传输的信号主要有两种,一个是图像信号,另一个是控制信号。

其中视频信号的流向是从前端的摄像机流向控制中心;而控制信号则是从控制中心流向前端的摄像机(包括镜头)、云台等受控对像;并且,流向前端的控制信号,一般又是通过设置在前端的解码器解码后再去控制摄像机和云台等受控对像的。

同轴视控传输技术是利用一根视频电缆便可同时传输来自摄象机的视频信号以及对云台、镜头的控制功能,这种传输方式节省材料和成本、施工方便、维修简单化,在系统扩展和改造时更具灵活性;同轴视控实现方法有两类:一是采用频率分割,即把控制信号调制在与视频信号不同的频率范围内,然后同视频信号复合在一起传送,再在现场做解调将两者区分开;由于采用频率分割技术,为了完全分割两个不同的频率,需要使用带通滤波器、带通陷波器和低通滤波器、低通陷波器,这样就影响了视频信号的传输效果;由于需将控制信号调制在视频信号频率的上方,频率越高,衰减越大,这样传输距离受到限制;另外方法是采用双调制的方式,将视频信号和控制信号调制在不同的频率点,和有线电视的原理一样,再在前、后端解调。

视频监控画面出现波纹干扰的原因及解决方案

视频监控画面出现波纹干扰的原因及解决方案

视频监控画面出现波纹干扰的原因及解决方案上海优控安防130 **** ****视频监控画面出现波纹干扰的原因及解决方案干扰一直是监控安防过程中的问题,遇到干扰应如何解决呢?下面我们来简要了解一下,在监控系统安装搭建基本完成时,很多工程在安装好接墙屏之后在调试过程中画面会产生多线条波纹。

经过深入研究分析,终于找到其原因和解决办法下面将进行详细的解析。

现象:画面有多线条波纹原因:静电所至。

静电产生的原因:从微观上说,根据原子物理理论,电中性时物质处于电平衡状态,由于不同的物质电子的接触产生的电子的得失,使物质失去电平衡,产生静电现象。

从宏观上讲,物体间摩擦生热,激发电子转移,物体间的接触和分离产生电子转移,电磁感应造成物体表面电荷的不平衡分布,摩擦和电磁感应的综合效应。

其中静电产生的罪魁祸首就是静电电压,静电电压是由不同种类的物质相互接触与分离而产生。

这种效应即是大家熟知的摩擦起电,所产生的电压取决于相互摩擦的材料本身的特性。

由于DID电子显示屏在实际生产过程中主要是人体与相关元器件的直接接触与间接接触产生静电。

所以根据本行业的特点我们可做一些针对性的静电防范措施。

解决方案:静电的产生是自然的规律我们是不能完全杜绝的,所以我们只能提出部分防止静电产生的建议安装人员在安装过程中一定得遵守以下几点。

一、接地接地就是直接将静电通过导线连接泄放到大地,这是防静电措施中最直接最有效的,对于导体通常用接地的方法。

主要机柜,DID屏各连一跟导线连地。

二、绝缘绝缘就是将DID屏与带金属和电源连接处尽量粘贴绝缘胶布,以防止产生静电。

三、线与线分开线与线分开是指VGA线和电源线分开走。

我们都知道一般我们所使用的VGA线没有屏蔽层。

没有蔽层的VGA线和电源线走在一起很容易产生静电干扰静电不仅对人体有害还对信号有所干扰,上述内容是预防静电产生的最基本的几点,但是其实还有很多,比如说我们的安装调试人员和其他会触旁相关设备的人员一定要按照《公共安防系统安装作业》的有关事项来展开工作,在要接触相关设备时应提前释放人体本身的静电,防止人体本身电压影响机器的相关参数为安装调试带来不必要的麻烦。

解决干扰视频监控系统的方法

解决干扰视频监控系统的方法

/
解决干扰视频监控系统的方法
视频监控在实际应用过程中,经常会出现被干扰的情况,一旦出现干扰将大大降低监控效果,影响客户的使用体验。

如果要解决视频监控系统的干扰问题,可以从以下几个方面着手。

一、寻找干扰源
如果出现视频监控干扰,可以通过简单的方法来查找干扰源。

干扰来源的三大部位是:前端—来自摄像机系统的干扰;中端—来自同轴电缆传输的干扰;后端—来自设备引入的干扰。

二、视频干扰的检查方式
将监视器放在前端与摄像机连接,看图像是否存在干扰,如有干扰则从摄像机本身来解决,如果没有干扰则进入下一步检查。

在监控室里将同轴电缆传输线与视频分配器或硬盘录像机断开,单独连接监视器上看图像是否有干扰,如有干扰则用抗干扰器。

这种干扰叫“环境电磁干扰”,这种干扰较为常见。

如无干扰则说明同轴电缆传输线没有受到干扰。

但与硬盘录像机一连接就出现干扰,说明系统设备之间接地电位差引起干扰,在视频线与硬盘录像机之间加上光电隔离器就能解决。

三、电源的干扰
由于劣质电源引起的视频干扰在前端干扰中,比较常见。

目前开关电源的稳定性已经提高许多,制作精良、用料足的开关电源已成摄像机电源主流。

建议选购应用于监控摄像机的安防监控电源时,尽量对电源进行测试,检查其稳定性、纹波大小等质量指标。

监控摄像机常见故障以及解决方法

监控摄像机常见故障以及解决方法

浅谈监控摄像机常见故障和解决方法如果你在安装的过程中,出现了以下的问题,请对照下列描述解决你的问题:1.屏幕无图像A.请检查电源连接B.请检查视频信号线连接C. 确实自动光圈镜头驱动模式是否对,DC 驱动镜头请拨摄像机镜头选择开关到DC模式,VIDEO镜头驱动镜头请拨摄像机镜头选择开关到VIDEO模式2.视频图像不清晰A.检查镜头是否干净,如果不干净请使用干净的棉布将镜头擦干净B.调节监视器的亮度和对比度C.检查摄像机镜头是否直接对着强光,如果是这样,请调节摄像机的位置D.调节摄像机的后焦3.屏幕是黑屏A.请调节监视器的亮度和对比度B.使用其他的75Ω设备检查问题,检查连接端子C.检查是否使用了自动光圈镜头后,摄像机后面的电平调节是否关掉了光线进入,如果是请根据摄像机的安装环境,调节视频输出电平。

D.摄像机本身有问题4.摄像机在使用的过程中表面比较热,并且出现黑色条纹检查你所配的电源是否按照说明书要求的电压范围配置,检查你的电源的电压输出是否发生了改变。

5.屏幕闪烁A.检查你的摄像机的镜头是否直接对着强光B.如果连接的是自动光圈镜头,请检查自动光圈镜头的连接。

6.摄像机运行一段时间后图像出现波纹检查视频线芯与铜皮,是否有短接现象,周围是否有强干扰源。

7.摄像机的图像时有时无检查视频线,电源线问题,看视频线和电源线是否出现接触不良。

一般在使用的过程中,如果摄像机带有云台,摄像机的线缆没有处理好,在云台的转动中出现了线被来回拉动,导致线缆里面的线断掉,出现接触不良。

摄像机安装在室外,尤其要注意摄像机视频头的防水处理,如果摄像头BNC接头出现了氧化后,也会出现这样的问题。

8.红外机晚上图像模糊,发白,效果差这类问题主要原因在于红外摄像机的玻璃使用一段时间后,上面灰尘比较多,导致红外灯在近距离就反射回去,所以使图像发白,不清晰。

最好定期对摄像机玻璃进行清洁处理。

9.摄像机运行一段时间后图像出现玻璃花摄像机一般工作电压在DC12V±1V的情况下,如果电压在15V DC 左右,长时间使用后,就会出现这样的问题,建议最好使用12V±1V的电压,否则摄像机容易出现烧毁现象。

浅谈模拟视频监控的干扰抑制方法

浅谈模拟视频监控的干扰抑制方法

干扰信号的频率 , 这样高频 的干扰信号就会在滤波 器中衰减 , 从而达到抗干扰的 目的。 当干扰频谱成分不 同于有用信号的频带时 , 就 可 以用滤 波 器 把 干 扰 滤 波 除 掉 。对 于 信 号 线 滤 波
大的挑 战 。详 细 阐述 了模 拟监 控 系统 抗 电磁 干扰 的几 种 方 法 , 如铁 氧 体 磁 环 、 波 器 、 滤 光
纤 的应 用等 , 求模 拟视 频监控 系统 能在 工业领 域 中稳 定 完 美运 行 。 力 关键 词 : 模拟 监控 ; 电磁 干扰 ; 干扰 方 法 ; 抗 抗 滤波 器 ; 纤传 输 光
董 自清 , : 浅谈模 拟视 频监控的干扰抑制方法 等
6 1
环, 起磁干扰抑制作用 , 防止高频干扰信号影响设备
运转 和 正常 信号 的传输 。
2 12 抗 干扰 机壳 ..
载波 频率 , 因此 一 般 情况 下 这 种 方 法 能够 彻 底 消 除 掉 干扰信 号 。
2 2 3 低 通滤 波器 的应 用 ..
ls 1 7 s N 6 1—2 o 9o CN 一 l 47 43 3 /TD
采矿技术
第 1卷 1
第 5期
21 0 1年 9月
Se . 2 1 p 01
Mii c n lg nng Te h o o y,Vo . No. 1 11, 5
浅 谈Байду номын сангаас模 拟 视 频 监 控 的 干 扰 抑 制 方 法
在 保 险柜 、 电梯或 者其 他金 属外 层 的空 间 内 , 手
滤 波器 的插 入损 耗 大 于 3d B的频 率 点 称 为 滤
机、 收音机一般接收不到任何信号 , 这是因为金属具 有 一种 特 性—— 静 电屏 蔽 。 当外 部 电场 产 生 变 化

一线通应用之三(抗干扰)

一线通应用之三(抗干扰)

多种图像干扰的解决方案(共缆一线通应用方案之三)在常规的安防监控系统中,我们经常会发现或多或少存在着这样那样的图像干扰,达不到验收标准,为工程的验收工作带来很多麻烦。

本文将从干扰的产生与解决方面,对共缆一线通应用于抗干扰上的杰出作用进行阐述。

一、图像干扰的产生干扰的成因很多,但基本上可以归结为三部分产生的:接头、设备、传输。

由接头所产生的干扰,基本表现“拉丝”、“横道”、图像扭曲、闪烁等,这类型干扰,基本上可以通过重新制作BNC头,可以得以解决。

由设备所产生的干扰,例如矩阵,分配器等隔离度差的情况下,会出现图像串位,信号不足等情况,基本上可以通过更换设备得以解决。

而传输过程中所产生的干扰是最难处理的,列举几种常见干扰:1.电磁干扰2.电位差干扰,3.交流电干扰4.线缆损坏干扰。

1.电磁干扰这种干扰是视频监控中最常见的干扰,视频线经过一些大型的用电设备、或是高压变电站、电机等,这类型设备会产生很强的电磁干扰,使视频线上的传输产生偏差,直观来看,就是使图像上混着很多杂波,如杂乱的“横道”、“波纹”、“网纹”或一阵阵杂乱的飞点、刺、线状等。

此种干扰最常发生在工业厂房、电梯、变电站、机站、发射台、住宅、大楼等监控环境里。

2.电位差干扰某些监控系统在用电设计上,采用了就近接电方式,有可能同一个区域中存在着不同的电位差,例如摄像机位置上使用的是A变电器输出的电源,而控制室用电则由另一个B变电器输出的电源,两部分的电位不同步,传输的视频线上带有很大的电位差,对图像也造成滚道干扰。

此种干扰,最常发生在区域较广的场所,如校园、工业区、街道、城市道路监控等。

3.交流电源干扰为解决电位差及保证用电稳定,监控系统的供电设计上,都建议采用集中供电方式:即从控制室内拉一条电源线到各监控点。

集中供电电源有DC12V、AC24V、AC220V等,由于DC12V、AC24V电压低、降压快、传输距离近,所以使用得相对较少,而AC220V是最常用的输出电压,到每个摄像点时,通过变压器转换出设备所需要的电压。

视频监控系统中的各种干扰解决方法大全

视频监控系统中的各种干扰解决方法大全

监控系统在各领域中的应用越来越多,在不同环境、不同安装条件和不同施工人员下,由于线路、电气环境的不同,或是在施工中疏忽,容易引发各种不同的干扰。

这些干扰就会通过传输线缆进入闭路电视监控系统,造成视频图像质量下降、系统控制失灵、运行不稳定等现像,直接影响到整个系统的质量。

因此了解视频监控系统有哪些干扰,有助于根据不同的情况采取相应的措施,对提高监控系统工程质量,确保系统的稳定运行非常有益。

1.木纹状的干扰这种干扰的出现,轻微时不会淹没正常图像,而严重时图像就无法观看了(甚至破坏同步)。

这种故障现象产生的原因较多也较复杂。

大致有如下几种原因:(1)视频传输线的质量不好,特别是屏蔽性能差(屏蔽网不是质量很好的铜线网,或屏蔽网过稀而起不到屏蔽作用)。

与此同时,这类视频线的线电阻过大,因而造成信号产生较大衰减也是加重故障的原因。

此外,这类视频线的特性阻抗不是75Ω以及参数超出规定也是产生故障的原因之一。

由于产生上述的干扰现象不一定就是视频线不良而产生的故障,因此这种故障原因在判断时要准确和慎重。

只有当排除了其它可能后,才能从视频线不良的角度去考虑。

若真是电缆质量问题,最好的办法当然是把所有的这种电缆全部换掉,换成符合要求的电缆,这是彻底解决问题的最好办法。

(2)由于供电系统的电源不“洁净”而引起的。

这里所指的电源不“洁净”,是指在正常的电源(50周的正弦波)上叠加有干扰信号。

而这种电源上的干扰信号,多来自本电网中使用可控硅的设备。

特别是大电流、高电压的可控硅设备,对电网的污染非常严重,这就导致了同一电网中的电源不“洁净”。

比如本电网中有大功率可控硅调频调速装置、可控硅整流装置、可控硅交直流变换装置等等,都会对电源产生污染。

这种情况的解决方法比较简单,只要对整个系统采用净化电源或在线UPS供电就基本上可以得到解决。

(3)系统附近有很强的干扰源。

这可以通过调查和了解而加以判断。

如果属于这种原因,解决的办法是加强摄像机的屏蔽,以及对视频电缆线的管道进行接地处理等。

安防监控报警系统常遇到问题及解决方法

安防监控报警系统常遇到问题及解决方法

安防监控报警系统常遇到问题及解决方法一、图像不清晰的原因:图像不清晰有很多原因造成:首先要确定你的视频源是模拟的还是数字的对模拟视频信号分析:1、硬件自身原因,由于图像的清晰度与摄像机参数和镜头的焦距都有很大关系,如果镜头的焦距是3.5mm,CCD为1/3,那可视距离也就是5米多,所以如果超出了你摄像机的范围,那图像自然就不清晰了。

镜头焦距 2.8mm 3.5mm 4mm 4.8mm 6mm 8mm 12mm1/3”CCD视角 86.3° 67.4° 62° 52.2° 42.3° 32.6°22.1°物体距离 4.3m 5.4m 6m 7.3m 9m 12m 18m 这种情况需要调整摄像机的监视距离,只有调整到其焦距范围内才能达到最好的效果。

2、如果白天很清晰但到了晚上就不行了,就是夜间的光源不够强,也和摄像机的最低照度有关系。

这种情况只能更换摄像机或者加强夜晚照明。

如摄像机为感红外摄像机也可增加红外灯弥补夜晚灯光不足的状况。

3、线路干扰,模拟信号的图像不清晰如果是横条的图像,那是视频信号受到了干扰,这种情况只能尽量找到干扰源,将信号线尽量远离才能解决。

数字信号分析:1、数字信号可以通过软件设置图像的分辨率和清晰程度,但主要还是要看前端摄像机的参数。

2、编码器、解码器对视频图像处理过程中的损失,也可导致图像不清晰。

3、摄像机、线路问题与模拟信号分析一致。

总结:摄像机自身参数,摄像机护罩不干净,线路干扰,接口焊接不牢,编解码器匹配程度,软解码,监视器分辨率等多方面原因都可导致图像不清晰,所以建议首先分析原因再动手解决。

二、怎样来解决视频监控系统中双绞线传输图像有干扰等现象双绞线要买屏蔽双绞线,高级一点的那种。

再在线路中加一个中继器,增强信号强度,应该就会好些了。

看你干扰从哪里来啊,不可能拉根线,没任何影响导致干扰的,都是有原因的,很多都是强电干扰,远离强电,一般都很OK的,我用双绞线做核工厂监控都没被干扰,而且最远达1100多米,施工多注意。

5G干扰整治措施

5G干扰整治措施

一,外部干扰排查要点对于外部干扰,一般需要通过现场扫频进行定位,各种干扰源类型安装使用的场景各不相同,解决的方法也不尽相同。

视频监控干扰•电梯、楼宇、小区的视频监控安防设备使用较为普遍,现场扫频重点对电梯井、屋顶等视频监控常见安装区域进行干扰排查确认•排查时需注意安全,在监控中心或交换机附近调测即可,非专业人士请勿进入电梯井道、屋顶等危险区域排查•解决方法:协调物业等相关人员进行频段修改、设备关断等方式规避干扰MMDS干扰•MMDS设备安装位置一般较高,现场扫频重点对高山、高塔进行排查•解决方法:发现MMDS干扰源后,与当地广电、无委等部门沟通协调关闭,或修改频段对于外部干扰,一般需要通过现场扫频进行定位,各种干扰源类型安装使用的场景各不相同,解决的方法也不尽相同。

伪基站干扰•通常安装在交通要道路口灯杆,故重点排查路口灯杆•解决方法:首先沟通关闭伪基站;若无法关闭伪基站,则可通过调整天馈控制伪基站覆盖区域、将伪基站所用PCI加入到黑名单、伪基站设备移频使用E频段、调整伪基站帧偏置等手段降低伪基站对5G的干扰外部干扰排查要点(现场排查)对于非LTE同频干扰的5G干扰小区,一般需要通过现场干扰排查进行定位与优化。

上站排查前应通过GIS 分析确定小区周围一定距离范围内是否有同类型受干扰小区,当存在同类型受干扰小区时,应选择干扰功率最强的小区进行上站排查。

干扰排查准备:便携式频谱分析仪、定向天线、望远镜、馈线、衰减器仪器仪表设置:干扰源定位主要通过“频谱分析仪+定向天线” 的方法,通过多点定位法逐步缩小干扰源范围天面扫频测试:在进行天面扫频测试时,应根据受干扰小区干扰波形分析及干扰地理相关性分析结果,初步确定怀疑的干扰源,尽量做到有针对性的干扰定位与排查,提升工作效率•步骤1:测试时尽量抬升定向天线高度,最好可以到达与受干扰小区天线同高度或超过受干扰小区天线挂高;•步骤2:以正北方向为0°方向,以30°为间隔进行定向干扰测量,在此过程中应重点关注与受干扰小区天线方位角同方向时是否测量到干扰信号;•步骤3:对比各角度频谱仪测量到的波形及该小区后台PRB波形图,当干扰形态相同时表明测量到干扰信号;•步骤4:当测量到干扰信号时,通过分析各角度干扰信号功率强弱,确定干扰信号的方向;•步骤5:如果未测量到后台PRB 波形图相似的干扰信号,则干扰源疑似与受干扰小区同天面的其它无线系统或天馈问题,依次降低各同天面疑似干扰源系统的功率或短时关闭系统,观察干扰功率是否降低或消除;•步骤6:若干扰功率降低或消除,则确定相应的干扰源,否则疑似天馈故障,更换天馈后重新监测。

监控图干扰原因及解决方法

监控图干扰原因及解决方法

[监控图像]监控图像受干扰的产生原因及解决方法监控图像受干扰的产生原因及解决方法一、监控图像受干扰首先应区分是系统内部产生还是外侵干扰,还应区分产生干扰的部位,是摄像机前端、传输系统还是监控中心设备,常用“分割法”、“替代法”区分。

图像干扰的现象及产生原因为:1、杂波干扰。

表现为图像上混有杂乱的“横道”、“波纹”或一阵阵杂乱的飞点、刺、线状干扰,严重时导致图像模糊、扭曲、抖动、翻滚。

此问题的原因多为:(1)视频插头与插座间接触不良,视频线接头压接、绞接点接触电阻变大,视频线屏蔽不好。

(2)视频接头靠在安装支架或立杆上有松接触。

(3)有些场所电磁环境恶劣,即使无上述缺陷也会出现图像干扰,如工业厂房、电梯轿箱等,需采取相应措施,有些要改变传输方式才能彻底消除干扰。

(4)市电叠加有尖峰、突变、杂波闯入引起干扰。

(5)光缆传输时,尾纤未拧到位或对接面受污。

2、滚道干扰。

表现为图像上叠加了上下缓慢移动的横条,显然这是交流市电或帧频干扰。

此问题的原因多为:(1)视频传输的起点和终点分别接地,两地存在交流电位差,如图1所示,干扰信号Vn与输入信号Vi叠加经传输线到达负载Ro,这是最常见的原因。

(2)直流电源不良,如直流稳压电源整流滤波电路内阻变大、电解电容漏液、过负载、电网电压过低等。

直流电源不良常表现为屏幕上两横条干扰(100Hz),其他电源干扰只有一横条(50Hz)。

(3)射频传输时,有时用高频电缆给信号放大器馈送50Hz交流电,传输设备的“交流过电扼流圈”过载磁饱和引起的交调。

(4)射频传输时,系统过载交调,其他频道帧逆程干扰形成滚道,常伴有行逆程斜线干扰。

3、网纹干扰。

表现为图像上叠加了一张移动的细网,常与杂波干扰相伴出现。

此问题的原因多为:(1)无线电波闯入,以中短波广播电台干扰最多,所有引起杂波干扰的原因都可引入网纹干扰。

(2)医疗设备或高频注塑机等大功率高频工业设备、劣质无绳电话及对讲机、遥控设备等高频干扰。

视频监控系统常见故障处理方法

视频监控系统常见故障处理方法

网络视频监控系统常见故障解决方法单词:NVR(网络硬盘录像机)IPC(摄像机)一、录像机提示“无网络视频”,怎么办?进入主菜单-通道管理-IP通道内,点击通道状态(黄色感叹号)查看报错提示。

01 网络不可达若提示网络不可达,(1)请重新检查网线或者是重新配置摄像机IP 地址(进入录像机主菜单-系统配置-网络配置-基本配置内),摄像机的IP地址需要设置成跟录像机在同一个网段,建议录像机不要启用自动获取IPV4地址,然后进入通道管理-IP通道内添加摄像机即可。

(2)如果上述办法添加还是提示网络地址不可达,可进入录像机主菜单-通道管理-IP通道内查看摄像头的IP是否与录像机同网段。

(3)上述两步如果都尝试了,还是不行,可能是网络本身传输就有问题,建议进入主菜单-系统维护-网络检测-网络检测-目的地址内,输入摄像机的IPV4地址测试,看是否有丢包延时现象。

有丢包延时现象即表示网络链路不通,建议检查网线及交换机等组网设备,或者直连录像机测试。

(4)需要注意的问题,新版本IPC初次使用需要激活,IPC未激活就添加到NVR上也会出现网络不可达现象。

如果通过NVR激活失败,建议可按照步骤一固定录像机的IP地址后重新激活。

第三方IPC添加需要注意添加的IP地址,用户名,密码,协议,端口等都需要填写正确。

按照上述步骤还是不能正常添加,建议联系官方。

02 用户被锁定/密码错误/0X12若提示未知错误/用户被锁定/用户名或密码错误。

请把该通道删除掉,重启摄像机,然后点击右下角自定义添加输入摄像机密码添加尝试。

若是/P和/N结尾的录像机,摄像机即插即用接入后提示被锁定的话,可以尝试将摄像机恢复出厂设置后重新接入录像机poe口。

二、硬盘录像机添加ip通道后出现黄色感叹号原因:在添加IP通道时用户名和密码输错导致;解决办法:(1)首先把刚刚添加的IP通道删除;(2)然后摄像头重启(拔掉电源最佳)---启动后,重新添加IP通道---选择自定义添加(一定要选择“自定义添加”这项)---用户名和密码输入正确后即可解决问题。

视频信号干扰产生原因及解决方法

视频信号干扰产生原因及解决方法

前言:视频监控以及视频会议应用用户遇到了视频信号干扰的难题。

由于干扰产生画面抖动、显示模糊等显示问题,严重影响使用效果。

那么这些干扰信号时如何产生,又该如何解决呢?正文:一、视频信号干扰的产生原因1、前端电源的干扰:电梯的变频电机,工厂的大功率电机,变电站等。

2、传输过程的干扰:主要是电磁波干扰,如广播电台、电信基站等,还有电缆损坏引起的干扰及地电位差干扰等。

3、终端设备干扰:主要是设备电源产生的干扰和连接引起的干扰。

二、视频信号干扰的解决方法1、先判断干扰的产生位置,先从前端检查摄像机有无干扰,如有,一般是通过电源进去的(可以先用12V电源供电验证一下是否电源干扰),可以采用开关电源给摄像机供电,一般可以解决;2、如果是通过传输过程产生的,首先检查视频线的连接,屏蔽网有无破损等情况,另外可以考虑选择抗干扰。

目前,市场的抗干扰基本原理有二种:一种是将视频基带信号调制到38MHZ或更高频率,避开干扰频率,其效果可以,但遇到干扰频率与38MHZ接近的话,那就没有办法了;一种是采用将视频信号在前端进行幅度提升放大的办法,再在终端进行压缩,因为干扰信号的幅度是不变的,相对应的干扰信号也就被压缩了,这是一种广谱的抗干扰办法,但干扰有一定的残留,抗干扰的效果取决于视频信号放大的幅度和干扰信号的位置,幅度越大、干扰越靠近前端,抗干扰的效果越好。

3、如果用了抗干扰设备效果不明显,有可能是终端(机房)引起的干扰,这样需要检查连接、电源、接地和设备本身问题等方面。

同轴电缆是使用最广泛的视频传输介质,一般用于中短距离的视频信号的传输。

同轴电缆的电气特征使得它非常适合传送摄像机到监视器的全视频信号(CCTV视频信号是由分布很广的低频信号和高频信号组成的)。

传送低频信号(20赫兹到几千赫兹)时可以使用几乎任何种类的导线。

在实际应用中,几乎所有导线都可以用作电话线。

但要传送频率范围在20赫兹到6兆赫之间的视频信号,同时不希望有任何衰减时,就需要使用同轴电缆。

监控系统常见故障及处理方法

监控系统常见故障及处理方法

监控系统主要设备
监控系统组成及系统原理图
视频监控系统主要由前端监视设备(摄像 头)、传输设备(视频光端机、视频线、光 纤)、后端存储(硬盘录像机)、控制(矩 阵、控制键盘)及显示设备(监视器)这五 大部分组成,其中后端设备可进一步分为中 心控制设备和分控制设备。前、后端设备有 多种构成方式,它们之间的联系也可称作传 输系统,可通过电缆、光纤、等方式来实现。
视频监控系统常见故障及处理方法
监视器上一条黑杠或白杠,向上或向下慢慢 滚动
发生这种故障,可能存在两种不同的原因: 或是电源存在问题,或是地环路的问题。
地环路干扰是一种较常见的干扰现象,常常 发生在通过较长电缆连接的相距较远的设备 之间。其产生的内在原因是设备之间的地线 电位差
视频监控系统常见故障及处理方法
视频监控系统常见故障及处理方法
矩阵操作键盘失灵 这种现象在检查连
线有无问题,如若 无问题时,基本上 可确定为操作键盘“ 死机”造成的。键盘 的操作使用说明上, 一般都有解决“死机 ”的方法,便如“整 机复位”等方式,可 用此方法解决。如 无法解决,就可能
视频监控系统常见故障及处理方法
控制键盘无法控制高速球 旋转
监控系统原理图
监控系统原理图
视频监控系统常见故障及处理方法
监视器上显示无视频 信号
在监控系统后期维护 中,有经验的工程人 员都会发现80%的设 备不正常工作或故障 都与电源有关,或者 进一步讲,大部分的 维修故障都是电源的 问题,当然这是在摄
视频监控系统常见故障及处理方法
监视器上显示无视频信号
如果开启了录像功能 还是无法回放则需要
视频监控系统常见故障及处理方法
视频矩阵无法调取单 画面到大监视器
这种情况主要是小监 视器上能够看到多画 面(16)画面,但是 在用控制键盘调取单 画面到大监视器上时 出现黑屏,遇到这种 故障先检查录像机与 矩阵的连接线是否正

(完整版)视频监控系统常见故障处理方法

(完整版)视频监控系统常见故障处理方法

网络视频监控系统常见故障解决方法单词:NVR(网络硬盘录像机)IPC(摄像机)一、录像机提示“无网络视频”,怎么办?进入主菜单-通道管理-IP通道内,点击通道状态(黄色感叹号)查看报错提示。

01 网络不可达若提示网络不可达,(1)请重新检查网线或者是重新配置摄像机IP 地址(进入录像机主菜单-系统配置-网络配置-基本配置内),摄像机的IP地址需要设置成跟录像机在同一个网段,建议录像机不要启用自动获取IPV4地址,然后进入通道管理-IP通道内添加摄像机即可。

(2)如果上述办法添加还是提示网络地址不可达,可进入录像机主菜单-通道管理-IP通道内查看摄像头的IP是否与录像机同网段。

(3)上述两步如果都尝试了,还是不行,可能是网络本身传输就有问题,建议进入主菜单-系统维护-网络检测-网络检测-目的地址内,输入摄像机的IPV4地址测试,看是否有丢包延时现象。

有丢包延时现象即表示网络链路不通,建议检查网线及交换机等组网设备,或者直连录像机测试。

(4)需要注意的问题,新版本IPC初次使用需要激活,IPC未激活就添加到NVR上也会出现网络不可达现象。

如果通过NVR激活失败,建议可按照步骤一固定录像机的IP地址后重新激活。

第三方IPC添加需要注意添加的IP地址,用户名,密码,协议,端口等都需要填写正确。

按照上述步骤还是不能正常添加,建议联系官方。

02 用户被锁定/密码错误/0X12若提示未知错误/用户被锁定/用户名或密码错误。

请把该通道删除掉,重启摄像机,然后点击右下角自定义添加输入摄像机密码添加尝试。

若是/P和/N结尾的录像机,摄像机即插即用接入后提示被锁定的话,可以尝试将摄像机恢复出厂设置后重新接入录像机poe口。

二、硬盘录像机添加ip通道后出现黄色感叹号原因:在添加IP通道时用户名和密码输错导致;解决办法:(1)首先把刚刚添加的IP通道删除;(2)然后摄像头重启(拔掉电源最佳)---启动后,重新添加IP通道---选择自定义添加(一定要选择“自定义添加”这项)---用户名和密码输入正确后即可解决问题。

视频现象及抗干拢处理集锦

视频现象及抗干拢处理集锦

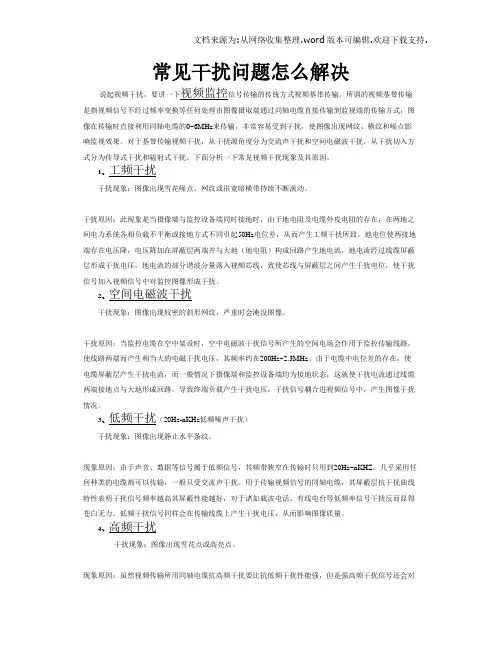

视频干扰现象以及抗干扰措施常见视频干扰情况分析说起视频干扰,要讲一下视频监控信号传输的传统方式视频基带传输。

所谓的视频基带传输是指视频信号不经过频率变换等任何处理由图像摄取端通过同轴电缆直接传输到监视端的传输方式,图像在传输时直接利用同轴电缆的0~6MHz来传输,非常容易受到干扰,使图像出现网纹、横纹和噪点影响监视效果。

对于基带传输视频干扰,从干扰源角度分为交流声干扰和空间电磁波干扰,从干扰切入方式分为传导式干扰和辐射式干扰。

下面分析一下常见视频干扰现象及其原因。

1、工频干扰干扰现象:图像出现雪花噪点、网纹或很宽暗横带持续不断滚动。

干扰原因:此现象是当摄像端与监控设备端同时接地时,由于地电阻及电缆外皮电阻的存在,在两地之间电力系统各相负载不平衡或接地方式不同引起50Hz电位差,从而产生工频干扰所致。

地电位使两接地端存在电压降,电压降加在屏蔽层两端并与大地(地电阻)构成回路产生地电流,地电流经过线缆屏蔽层形成干扰电压,地电流的部分谐波分量落入视频芯线,致使芯线与屏蔽层之间产生干扰电位,使干扰信号加入视频信号中对监控图像形成干扰。

2、空间电磁波干扰干扰现象:图像出现较密的斜形网纹,严重时会淹没图像。

干扰原因:当监控电缆在空中架设时,空中电磁波干扰信号所产生的空间电场会作用于监控传输线路,使线路两端而产生相当大的电磁干扰电压,其频率约在200Hz~2.3MHz。

由于电缆中电位差的存在,使电缆屏蔽层产生干扰电流,而一般情况下摄像端和监控设备端均为接地状态,这就使干扰电流通过线缆两端接地点与大地形成回路,导致终端负载产生干扰电压,干扰信号耦合进视频信号中,产生图像干扰情况。

3、低频干扰(20Hz-nKHz低频噪声干扰)干扰现象:图像出现静止水平条纹。

现象原因:由于声音、数据等信号属于低频信号,其频带狭窄在传输时只用到20Hz~nKHZ,几乎采用任何种类的电缆都可以传输,一般只受交流声干扰。

用于传输视频信号的同轴电缆,其屏蔽层抗干扰曲线特性表明干扰信号频率越高其屏蔽性能越好,对于诸如载波电话、有线电台等低频率信号干扰反而显得苍白无力。

相关主题
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

解决监控视频干扰的二个方法The manuscript was revised on the evening of 2021解决监控视频干扰的二个方法第一:在建设的时候就要考虑视频监控信号传输的传统方式为视频基带传输。

视频基带传输是指视频信号不经过频率变换等任何处理,由图像摄取端通过同轴电缆直接传输到监视端的传输方式。

图像在传输时直接利用同轴电缆的0~6MHz来传输,非常易受到干扰,使图像出现网纹、横纹和噪点影响监视效果。

对于基带传输视频干扰,从干扰源角度分为交流声干扰和空间电磁波干扰,从干扰切入方式分为传导式干扰和辐射式干扰。

闭路电视监控系统,在建筑物内的应用越来越多,由于建筑物内的电气环境比较复杂,容易形成各种干扰源,如果未采取恰当的防范措施,各种干扰就会通过传输线缆进入闭路电视监控系统,造成视频图象质量下降、系统控制失灵、运行不稳定等现象。

一、干扰是如何产生的闭路电视监控系统中传输信号的类型主要有两类:一类是模拟视频信号,传输路径由摄像机到矩阵,从矩阵再到显示器或录像机;一类是数字信号包括矩阵与摄像机之间的控制信息传输,矩阵中计算机部分的数字信号。

一般设备成为干扰源的可能性很小,因此干扰主要通过信号传输路径进入系统。

闭路电视监控系统的信号传输路径是,能通过视频电缆和传输控制信号的双绞线耦合进系统的干扰有:各种高频噪声比如大电感负载启停,地电位不等引入的工频干扰,平衡传输线路失衡使抑噪能力下降将共频干扰转成了差模干扰,传输线上阻抗不匹配造成信号的反射使信号传输质量下降,静电放电沿传输线进入设备造成接口芯片损伤或损坏。

具体表现如下:做安防工程,经常遇到的就是干扰问题,现实中的干扰现象越来越多,如果按照工艺要求施工的话,工程量将非常巨大。

所有的管线要地埋或者穿屏蔽,电源线缆与视频线缆要隔开距离传输,另外线缆不能太长,75-5的视频线缆不能超过500米。

另外在布线的过程中暴力布线很严重,往往会将线缆的屏蔽层给损伤,这样就会导致外界干扰信号介入,对视频信号进行干扰,所以综合下来干扰基本出现在:1、电源干扰:由于电源线缆和视频信号线缆平行而导致干扰信号介入。

2、外界电机等干扰:由于变频电机、空调等而产生的干扰信号。

3、控制设备干扰:现在的很多控制设备采用巡检方式,这样就造成0-11mhz 之间有很多的干扰波,对视频信号进行干扰。

4、地电位不平衡干扰:由于接地点过多而导致视频信号强度产生巨大变化。

5、屏蔽层破裂而引入干扰。

二、干扰的分类和解决办法根据干扰源种类主要可分为三大类,脉冲干扰、交流声干扰及电磁辐射方式干扰。

脉冲干扰是由于脉冲器件产生的强电磁场耦合进入信道所致:开关电源时均会产生60Hz-2MHz的干扰,这些干扰的谐波分量会落入音、视频频带内;闪电还会产生2KHz-100MHz的脉冲噪声。

交流声干扰主要是由于地线系统设计不合理,不同接地点间存在电位差,使得地电流形成回路所造成的;高压输电线路和交流电气化铁路会引起交流声干扰,如交流电气化铁路产的干扰除50Hz基频外,还有(2N+1)×50Hz等奇次谐波通过辐射方式干扰该频段内的通讯设备。

现代化的电力系统其本身就是强烈的电磁干扰源,主要通过辐射方式干扰该频段内的通信设备,长期处于电磁辐射干扰情况下,设备寿命被大大缩短。

除去闪电、矿物质等产生的辐射干扰外,人为原因干扰主要有以下几种:1、脉冲放电。

例如切断大电流电路时产生的火花放电,其瞬时电流变率很大,会产生很强的电磁干扰。

它在本质上与雷电相同,只是影响区域较小。

2、工频交变电磁场。

例如在大功率电机、变压器以及输电线等附近的电磁场,它并不以电磁波形式向外辐射,但在近场区会产生严重电磁干扰。

3、射频电磁辐射。

例如无线电广播、电视、微波通信等各种射频设备的辐射,频率范围宽广,影响区域也较大。

干扰的抑制:1、脉冲干扰的抑制对于脉冲干扰,采取的解决办法就是加装滤波网。

在火线端和整流电源的输出端分别对地接入耐高压、大容量的电容器,形成低通滤波电路。

2、交流声干扰的抑制交流声干扰主要是由于地电流形成回路,通过传导方式作用于视频接收设备的。

为此可以通过传输线变压器隔离视频源和接收端。

传输线变压器的具体设计方法可以参照有关“高频电子线路”有关内容的书籍,在此不再敷述。

为抑制交流声干扰,应注意以下几点:避免将2个地电位可能不同的设备间的信号地线直接连通或形成地线环路。

尽量避免或减弱两设备间电的直接联系。

把电气连接的部分屏蔽在一个体系中,信号地线或屏蔽层在该体系一侧接地。

远距离传送信号采用平衡变压器传输方式。

两端都要有平衡变压器,屏蔽层一端接地,也可悬空不接。

接地可以起到屏蔽作用,也可防止明电搭接时发生触电事故。

不接地时,两端平衡变压器可起到绝缘隔离作用,平衡变压器中心接地,可泄放静电。

3、电磁辐射方式干扰的抑制电磁污染传递途径有两种:通过空间直接辐射和借助电磁耦合由线路传导。

对于通过空间直接辐射的电磁干扰,其主要防护手段是在电磁场传递的途径中安设电磁屏蔽装置,使有害的电磁场强度降低至容许范围以内。

电磁屏蔽装置一般为金属材料制成的封闭壳体。

当交变的电磁场传向金属壳体时,一部分被金属壳体表面所反射,一部分被壳体吸收,这样透过壳体的电磁场强度便大幅度衰减。

电磁屏蔽的效果与电磁波频率、壳体厚度和屏蔽材料特性等有关。

一般地说,频率越高,壳体越厚,材料导电性能越好,屏蔽效果也就越大。

电磁屏蔽可分有源场屏蔽和无源场屏蔽两类。

前者是把需保护设备用良好接地的屏蔽壳体包围起来,以防止外界环境对壳体内部环境的影响;后者不进行接地处理。

对于不同的屏蔽对象和要求,应采用不同的电磁屏蔽装置或措施。

主要有:(1)屏蔽罩。

对小型仪器或器件适用,一般为铜制或铝制的密实壳体。

对于低频电磁干扰,则往往用铁或铍钼合金等铁磁性材料制作壳体,以提高屏蔽效果。

在低温条件下进行精密电磁测量,用超导材料可以起完满的电磁屏蔽作用。

(2)屏蔽室。

对大型机组或控制室等适用,一般为铜板或钢板制成的六面体。

当屏蔽要求较低时,可用一层或双层金属细网来代替金属板。

为抑制借助电磁耦合由线路传导方式的干扰影响,通常采用接地措施,常用的接地方式有两种,分散接地和联合接地(目前基本采用联合接地方式)。

三、闭路电视监控系统抗干扰方法从干扰源的分析了解到并没有特别的干扰源,消除或者减少上述干扰的理论探讨也有许多,如何针对闭路电视监控工程解决干扰问题。

下面就闭路电视监控工种中常见的干扰及解决方法进行些探讨。

1、频信号的干扰在图像上表现为地花点和50Hz横纹滚动,对于雪花点干扰是由于传输线上信号衰减以及耦合了高频干扰所致,这种干扰比较容易消除,在摄像机与控制矩阵之间合理位置增加一个视频放大器,将信号的信噪比提高,或者改变视频电缆的路径避开高频干扰源,高频干扰的问题可基本上得到解决。

2、较难解决的是50Hz横纹滚动及进一步加高频干扰的情况。

为了抑制上述干扰,首先分析一下造成上述问题的原因。

摄像机要求的供电电源一般有三种:直流12V、交流24V或220V,大多数工程应用中的供电电源是另外布设供电电源给摄像机供电,摄像机输出图像经过一条软性的视频电缆从管道的送出,视频电缆和供电电缆与其他的动力线捆绑在一起,当其他动力运行时牵引电机运行产生的电磁场沿照明动力线传播,显然会影响摄像机供电电缆和视频电缆,当视频电缆的屏蔽层不够严密时,高频干扰就经视频电缆传回监视器。

而对于50Hz的横纹滚动根据电磁学理论知道视频电缆的屏蔽层可完全消除50Hz工频干扰。

由此可以推断这部分干扰不是通过视频电缆耦合过来,而是来自电源线和不合理的视频线联结。

3、对于图像中的高频干扰,因它的频带仍在8MHz以内,采用空隙率为50%左右的屏蔽网可基本消防高频干扰,但要达到50%的空隙率屏蔽网根数需每个波长长度有60根以上,这样高的密度又会使电缆的柔韧性下降。

建议在设备的端口处安装相应的信号SPD(SC系列信号防雷器)。

4、视频电缆屏蔽层是接地的,如果视频信号“地”与显示器的“地”相对“电网地”的电位不同,即两处接地点相对电网“地”的电压差不同,那么通过电源在摄像机与显示器之间形成电源回路,这样50Hz的工频干扰进入显示器中,从它的电气联接可以看出消除50Hz工频干扰方法有两种,一是想办法使各处的“地”电位与“电网地”的电位差完全相同,或者切断形成地环流的路径。

由于工程环境比较复杂,使各处“地”完全等电位比较困难,只能通过加大摄像机供电线缆的线径,尽可能降低地回路的电阻。

或者采用切断地环流回路的方法,在摄像机或显示器端有一端不接地,通常在显示器端不接供电电源的地,这样虽不能完全消除干扰但可大减少50Hz的干扰。

从上面的分析中看到,如果电源线上耦合上高频噪声,即使视频电缆的屏蔽电缆的屏蔽再好,也会将噪声送至显示器,因此摄像机的供电电源线最好也要屏蔽。

系统调试时若发现干扰存在可采用调制和解调的方法将噪声滤除,在摄像机端设一调制器将视频信号搬移到几十兆赫兹的频度段上,在显示器端设一低通滤波器将低于8NHZ的信号全部滤除,再经过解调将视频图像还原。

5、监控系统的供电方式监控系统的供电方式只有两种:一种是集中供电方式即电源都引自一处,另一种是分布式供电,摄像机在安装位置附近取电源,从抗干扰效果的角度讲,集中供电方式更好一些,可以基本消除各处参考电位不等的情况。

总结在现在社会大量使用电子设备的今天,电磁浪涌对电子设备的干扰越来越多,合理的布线、屏蔽技术的应用、良好的接地、信号SPD使用,都是比较好的抗电磁干扰的办法。

但只有多种对电磁浪涌防护手段的联合使用才能够从根本上解决电磁干扰问题。

第二种方法:购买抗干扰器,每个增加一个也可以解决但是应该在建设的时候就解决。
