无刷直流电动机运行原理
图文讲解无刷直流电机的工作原理
图文讲解无刷直流电机的工作原理导读：无刷直流电机由电动机主体和驱动器组成,是一种典型的机电一体化产品。
电动机的定子绕组多做成三相对称星形接法,同三相异步电动机十分相似。
它的应用非常广泛，在很多机电一体化设备上都有它的身影。
什么是无刷电机？无刷直流电机由电动机主体和驱动器组成，是一种典型的机电一体化产品。
由于无刷直流电动机是以自控式运行的，所以不会像变频调速下重载启动的同步电机那样在转子上另加启动绕组，也不会在负载突变时产生振荡和失步。
中小容量的无刷直流电动机的永磁体，现在多采用高磁能级的稀土钕铁硼（Nd-Fe-B）材料。
因此，稀土永磁无刷电动机的体积比同容量三相异步电动机缩小了一个机座号。
无刷直流电动机是采用半导体开关器件来实现电子换向的，即用电子开关器件代替传统的接触式换向器和电刷。
它具有可靠性高、无换向火花、机械噪声低等优点，广泛应用于高档录音座、录像机、电子仪器及自动化办公设备中。
无刷直流电动机由永磁体转子、多极绕组定子、位置传感器等组成。
位置传感按转子位置的变化，沿着一定次序对定子绕组的电流进行换流（即检测转子磁极相对定子绕组的位置，并在确定的位置处产生位置传感信号，经信号转换电路处理后去控制功率开关电路，按一定的逻辑关系进行绕组电流切换）。
定子绕组的工作电压由位置传感器输出控制的电子开关电路提供。
位置传感器有磁敏式、光电式和电磁式三种类型。
采用磁敏式位置传感器的无刷直流电动机，其磁敏传感器件（例如霍尔元件、磁敏二极管、磁敏诂极管、磁敏电阻器或专用集成电路等）装在定子组件上，用来检测永磁体、转子旋转时产生的磁场变化。
采用光电式位置传感器的无刷直流电动机，在定子组件上按一定位置配置了光电传感器件，转子上装有遮光板，光源为发光二极管或小灯泡。
转子旋转时，由于遮光板的作用，定子上的光敏元器件将会按一定频率间歇间生脉冲信号。
采用电磁式位置传感器的无刷直流电动机，是在定子组件上安装有电磁传感器部件（例如耦合变压器、接近开关、LC谐振电路等），当永磁体转子位置发生变化时，电磁效应将使电磁传感器产生高频调制信号（其幅值随转子位置而变化）。

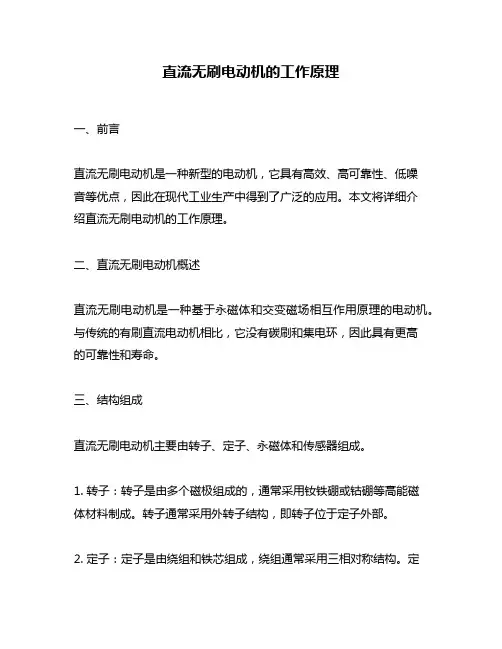

直流无刷电动机的工作原理
直流无刷电动机的工作原理一、前言直流无刷电动机是一种新型的电动机，它具有高效、高可靠性、低噪音等优点，因此在现代工业生产中得到了广泛的应用。
本文将详细介绍直流无刷电动机的工作原理。
二、直流无刷电动机概述直流无刷电动机是一种基于永磁体和交变磁场相互作用原理的电动机。
与传统的有刷直流电动机相比，它没有碳刷和集电环，因此具有更高的可靠性和寿命。
三、结构组成直流无刷电动机主要由转子、定子、永磁体和传感器组成。
1. 转子：转子是由多个磁极组成的，通常采用钕铁硼或钴硼等高能磁体材料制成。
转子通常采用外转子结构，即转子位于定子外部。
2. 定子：定子是由绕组和铁芯组成，绕组通常采用三相对称结构。
定子上还装有传感器，用于检测转子位置和速度信息。
3. 永磁体：永磁体通常位于转子上，它产生一个恒定的磁场，与定子绕组产生一个旋转的磁场。
4. 传感器：传感器用于检测转子位置和速度信息，通常采用霍尔元件或光电传感器等。
四、工作原理直流无刷电动机的工作原理基于永磁体和交变磁场相互作用原理。
当给定一定的电压时，通过控制电流方向和大小，可以使永磁体产生一个旋转的磁场，与定子绕组产生一个交变的磁场。
由于转子上的磁极与永磁体间隔相等且对称分布，所以在任何时刻都有两个相邻的磁极位于定子中心线两侧。
当这两个相邻的磁极位于中心线左侧时，定子绕组中的A相、B相、C相分别受到不同方向大小不同的电流激励，从而形成一个旋转的磁场。
这个旋转的磁场会推动转子上的永久磁铁旋转一段角度，在此过程中，当另外两个相邻的极位于中心线右侧时，A、B、C三相对应地改变电流方向和大小，从而使得磁场方向与转子上的永久磁铁相互作用，推动转子继续旋转。
这样，通过不断地改变电流方向和大小，可以使得转子连续旋转。
五、控制方式直流无刷电动机的控制方式主要有三种：霍尔传感器闭环控制、无传感器闭环控制和开环控制。
1. 霍尔传感器闭环控制：该方法通过读取霍尔元件的信号来检测转子位置和速度信息，并根据此信息来控制电流方向和大小。
无刷直流电动机的工作原理
无刷直流电动机的工作原理无刷直流电动机是一种采用电子换向技术的直流电动机，其工作原理与传统的有刷直流电动机有很大的区别。
无刷直流电动机通过电子器件来实现换向，无需使用传统的机械换向器，因此具有结构简单、可靠性高、效率高等优点。
无刷直流电动机的工作原理主要涉及电磁感应、霍尔效应和电子换向等基本原理。
首先，无刷直流电动机中的转子由一组永磁体构成，它们产生的磁场与定子绕组中的电流相互作用，产生电磁力矩，驱动电机转动。
定子绕组中的电流由电源供应，可以通过调节电流的大小和方向来控制电动机的运动。
在无刷直流电动机中，换向是通过霍尔效应来实现的。
霍尔效应是指在磁场中通过一种特殊的半导体材料——霍尔元件，可以产生电压信号。
无刷直流电动机中的霍尔元件被安装在定子上，当转子旋转时，永磁体的磁场通过定子上的霍尔元件，产生电压信号。
根据电压信号的变化，控制器可以判断转子的位置，从而确定电机的转向和转速。
在无刷直流电动机中，电子换向器是实现电子换向的关键部件。
电子换向器是由一组功率晶体管和控制电路组成的，它可以根据霍尔元件输出的电压信号，控制功率晶体管的导通和截断，从而使定子绕组中的电流按照特定的顺序流过，实现电机的换向。
电子换向器的工作原理是将直流电源的电能转换成交流电能，以驱动电动机转动。
无刷直流电动机的工作原理可以通过以下简单的步骤来描述。
首先，当电机通电时，电源提供电流给定子绕组，产生磁场。
其次，转子中的永磁体受到定子磁场的作用，开始转动。
在转动过程中，霍尔元件不断感应转子的位置，将信号传递给电子换向器。
电子换向器根据霍尔元件的信号，控制定子绕组中的电流方向，使转子持续转动。
最后，通过不断重复以上步骤，无刷直流电动机可以实现稳定的转速和转向。
无刷直流电动机的工作原理使其具有许多优点。
首先，由于没有机械换向器，无刷直流电动机的结构更加简单，减少了故障和维护成本。
其次，无刷直流电动机的效率较高，能量转换更加充分，可以提高电机的工作效率。
无刷直流电机的工作原理
无刷直流电机的工作原理
无刷直流电机的工作原理是基于电磁感应的原理。
它由一个定子和一个转子组成。
定子部分包括若干个电磁绕组，绕组上分布着永久磁体。
这些电磁绕组被称为相，相之间相互偏移一定的角度。
每个相上的绕组都相互连接，形成一个定子绕组。
转子部分由多个包含绕组的磁极组成，绕组通电时产生电磁场。
当定子上的绕组通电时，定子绕组上的电流通过产生磁场与转子上的磁场相互作用，从而引起转子上的磁极发生位移。
控制器通过感应电动势检测转子位置，并根据转子位置和设定值输出电流，使得电流与转子位置之间保持一定的位置关系。
这样，无刷直流电机能够根据输入的电流信号和转子位置实现精确控制。
由于无刷直流电机没有机械触点，避免了传统直流电机由于摩擦而产生的能量损耗和机械磨损问题。
此外，由于无刷直流电机在转子上安装了绕组，因此可以通过控制电流的方向和大小来实现转子的精确位置控制，从而实现高效、低噪音和高速度运转。
无刷直流电机工作原理
无刷直流电机工作原理无刷直流电机由电动机主体和驱动器组成，是一种典型的机电一体化产品。
电动机的定子绕组多做成三相对称星形接法，同三相异步电动机十分相似。
电动机的转子上粘有已充磁的永磁体，为了检测电动机转子的极性，在电动机内装有位置传感器。
驱动器由功率电子器件和集成电路等构成，其功能是：接受电动机的启动、停止、制动信号，以控制电动机的启动、停止和制动；接受位置传感器信号和正反转信号，用来控制逆变桥各功率管的通断，产生连续转矩；接受速度指令和速度反馈信号，用来控制和调整转速；提供保护和显示等等。
由于无刷直流电动机是以自控式运行的，所以不会象变频调速下重载启动的同步电机那样在转子上另加启动绕组，也不会在负载突变时产生振荡和失步。
中小容量的无刷直流电动机的永磁体，现在多采用高磁能积的稀土钕铁硼（Nd-Fe-B）材料。
因此，稀土永磁无刷电动机的体积比同容量三相异步电动机缩小了一个机座号。
近三十年来针对异步电动机变频调速的研究，归根到底是在寻找控制异步电动机转矩的方法，稀土永磁无刷直流电动机必将以其宽调速、小体积、高效率和稳态转速误差小等特点在调速领域显现优势。
电枢绕组直流电机的电磁感应的关键部件之一为导电的绕组，因为重要，故称为电枢绕组。
电枢绕组是直流电机的电路部分，亦是实现机电能量转换的枢纽。
电枢绕组的构成，应能产生足够的感应电动势，并允许通过一定多电枢电流，从而产生所需的电磁转矩和电磁功率。
此外，还要节省有色金属和绝缘材料，结构简单，运行可靠。
大的分类为环形和鼓形；环形绕组只曾在原始电机用过，由于容易理解故讲原理时也用此类绕组；现代直流电机均用鼓形绕组，它又分为叠绕组、波绕组和蛙形绕组。
鼓形绕组比环形绕组制造容易，又节省导线，运行较可靠，经济性好，故现在均用鼓形绕组。
无刷直流电机的基本原理意法半导体的ST72141是专门用在无刷直流电机（B LDC）控制的单片机。
内部包含意法半导体自有的反电动势检测专利技术，专门用于电机控制的片内外设，大大减少了电机控制系统的成本，简化了电机控制系统的设计。
直流无刷电动机工作原理与控制方法
直流无刷电动机工作原理与控制方法直流无刷电动机（Brushless DC Motor，简称BLDC）是一种基于电磁力作用实现机械能转换的电机。
与传统的有刷直流电动机相比，BLDC 电机不需要传统的用于换向的有刷子和槽型换向器，具有寿命长、效率高和维护方便等优点。
BLDC电机广泛应用于工业自动化、电动车辆、航空航天等领域。
BLDC电动机的工作原理如下：1.结构组成：BLDC电动机主要由转子、定子和传感器组成。
2.定子：定子是由硅钢片叠压而成，上面布置有若干个线圈，通电后产生磁场。
3.转子：转子上布置有磁铁，组成多个极对，其中每个极对由两个磁体构成。
4.传感器：BLDC电机中通常搭配有霍尔传感器或者编码器，用于检测转子位置，实现无刷电机的精确控制。
BLDC电动机的控制方法如下：1.转子位置检测：通过霍尔传感器或编码器检测转子位置，以便控制电机的相电流通断和电流方向。
2.电流控制：根据转子位置信息，利用控制算法控制电机的相电流，将电流引导到正确的相位上以实现电机的转动。
3.电压控制：根据电机转速需求，控制电机的进给电压，调整电机转速。
4.速度控制：通过调整电机的进给电压和相电流，使电机达到所需的速度。
5.扭矩控制：通过控制电机的相电流大小，控制电机的输出扭矩。
BLDC电机的控制可以分为开环控制和闭环控制两种方式：1.开环控制：根据电机的数学模型和控制算法，在事先给定的速度范围内，根据转子位置信息和电机参数计算出合适的相电流和电压进行控制。
开环控制简单，但无法实现高精度的转速和位置控制。
2.闭环控制：通过传感器实时检测转子位置和速度，在控制算法中进行比较，调整相电流和电压，使电机输出所需的速度和扭矩。
闭环控制可以实现高精度的转速和位置控制，但相对于开环控制，需要更多的硬件和软件支持。
总结起来，BLDC电动机通过转子位置检测和电流控制实现高精度的转速和位置控制。
在控制方法上，可以采用开环控制或闭环控制，根据具体应用的需求选择合适的控制方式。
无刷直流发电机的工作原理
无刷直流发电机的工作原理一、引言无刷直流发电机是一种新型的电机，其具有高效率、低噪音、长寿命等优点，已经被广泛应用于各种领域。
本文将详细介绍无刷直流发电机的工作原理。
二、无刷直流发电机的基本结构无刷直流发电机由转子和定子两部分组成。
转子由永磁体和轴承组成，定子由线圈和铁芯组成。
其中，永磁体是无刷直流发电机的关键部件，其产生磁场来驱动转子旋转。
三、无刷直流发电机的工作原理1. 磁场产生在无刷直流发电机中，通过将交流电源输入到定子线圈中，产生旋转磁场。
这个旋转磁场与永磁体产生相互作用，从而使得永磁体旋转起来。
2. 感应电动势产生当永磁体旋转时，在定子线圈中会感应出交变的电动势。
这个交变的电动势会随着永磁体旋转而不断变化。
3. 交换器工作为了将感应出来的交变电动势转化为直流电动势，无刷直流发电机需要使用交换器。
交换器由多个晶体管组成，可以将交变电动势转化为直流电动势，并将其输出到外部负载上。
4. 转子位置检测在无刷直流发电机中，为了确保交换器能够正确地将交变电动势转化为直流电动势，需要对转子的位置进行检测。
通常采用霍尔元件来检测转子的位置。
5. 控制系统无刷直流发电机的控制系统通常由微处理器和驱动芯片组成。
微处理器用来控制交换器的开关状态，从而实现将感应出来的交变电动势转化为直流电动势；驱动芯片则用来控制永磁体的旋转速度，从而实现对无刷直流发电机输出功率的调节。
四、总结无刷直流发电机是一种高效率、低噪音、长寿命的新型电机。
其工作原理主要包括磁场产生、感应电动势产生、交换器工作、转子位置检测和控制系统等几个方面。
通过对这些方面的详细介绍，可以更好地理解无刷直流发电机的工作原理。
无刷直流电动机的工作原理
无刷直流电动机的工作原理无刷直流电动机是一种新型的电动机，其工作原理与传统的直流电动机有所不同。
无刷直流电动机通过电子调速装置控制转子上的永磁体产生磁场，与定子上的绕组相互作用，从而产生转矩，实现电机的运转。
下面将详细介绍无刷直流电动机的工作原理。
无刷直流电动机的转子上安装有永磁体，这些永磁体产生磁场，而定子上则绕有绕组。
当电机通电时，电流通过定子绕组，产生磁场。
由于磁场的存在，转子上的永磁体受到磁力的作用，开始旋转。
在传统的直流电动机中，转子上的永磁体是由电刷与电枢绕组产生的磁场来驱动的，而无刷直流电动机中则是通过电子调速装置来控制转子上的永磁体产生磁场。
电子调速装置中包含了一个电子器件，它能够根据电机的运行状态来控制电流的方向和大小，从而控制永磁体的磁场。
无刷直流电动机的电子调速装置通过检测电机的转子位置和转速，来确定电流的方向和大小。
具体来说，电子调速装置中包含了一个位置传感器，用来检测转子的位置，以及一个速度传感器，用来检测电机的转速。
通过这些传感器提供的信息，电子调速装置能够准确地控制电流的方向和大小，从而精确地控制永磁体的磁场。
无刷直流电动机的工作原理可以简单地总结为：电子调速装置通过控制电流的方向和大小，来控制转子上的永磁体产生磁场，与定子上的绕组相互作用，从而产生转矩，实现电机的运转。
与传统的直流电动机相比，无刷直流电动机具有转速调节范围广、转速稳定、噪音低、寿命长等优点。
无刷直流电动机在现代工业中被广泛应用，特别是在需要精确控制转速和转矩的场合。
例如，无刷直流电动机常用于机床、自动化生产线、机器人等设备中。
此外，无刷直流电动机还被广泛应用于家用电器、电动汽车等领域。
无刷直流电动机通过电子调速装置控制转子上的永磁体产生磁场，与定子上的绕组相互作用，从而产生转矩，实现电机的运转。
无刷直流电动机具有转速调节范围广、转速稳定、噪音低、寿命长等优点，被广泛应用于各个领域。
通过不断的技术创新和研发，无刷直流电动机在未来的发展中有着广阔的前景。
无刷直流电机的工作原理
无刷直流电机原理无刷直流电动机的工作原理普通直流电动机的电枢在转子上，而定子产生固定不动的磁场。
为了使直流电动机旋转，需要通过换向器和电刷不断改变电枢绕组中电流的方向，使两个磁场的方向始终保持相互垂直，从而产生恒定的转矩驱动电动机不断旋转。
无刷直流电动机为了去掉电刷，将电枢放到定子上去，而转子制成永磁体，这样的结构正好和普通直流电动机相反；然而，即使这样改变还不够，因为定子上的电枢通过直流电后，只能产生不变的磁场，电动机依然转不起来。
为了使电动机转起来，必须使定子电枢各相绕组不断地换相通电，这样才能使定子磁场随着转子的位置在不断地变化，使定子磁场与转子永磁磁场始终保持左右的空间角，产生转矩推动转子旋转。
无刷直流电动机由电动机主体和驱动器组成，是一种典型的机电一体化产品。
●电动机的定子绕组多做成三相对称星形接法，同三相异步电动机十分相似。
电动机的转子上粘有已充磁的永磁体，为了检测电动机转子的极性，在电动机内装有位置传感器。
驱动器由功率电子器件和集成电路等构成，其功能是：接受电动机的启动、停止、制动信号，以控制电动机的启动、停止和制动；接受位置传感器信号和正反转信号，用来控制逆变桥各功率管的通断，产生连续转矩；接受速度指令和速度反馈信号，用来控制和调整转速；提供保护和显示等等。
无刷直流电动机的原理简图如图一所示：主电路是一个典型的电压型交-直-交电路，逆变器提供等幅等频5-26KHZ 调制波的对称交变矩形波。
永磁体N-S交替交换，使位置传感器产生相位差120°的U、V、W方波，结合正/反转信号产生有效的六状态编码信号：101、100、110、010、011、001，通过逻辑组建处理产生T1-T4导通、T1-T6导通、T3-T6导通、T3-T2导通、T5-T2导通、T5-T4导通，也就是说将直流母线电压依次加在A+B-、A+C-、B+C-、B+A-、C+A-、C+B-上，这样转子每转过一对N-S极，T1-T6功率管即按固定组合成六种状态的依次导通。
无刷直流电机的工作原理
无刷电机相信大家没听说过，生活或工作中都用过或接触过，今天分享一篇从基础开始描述无刷电机的文章。
0.电动机转动的原理先说电动机的基本原理吧。
有基础的可以直接跳过。
大家小时候都玩过磁铁吧，异极相吸，两磁铁一靠近“啪”就撞上了。
现在假设你的手速足够快，拿着一块磁铁在前面疯狂勾引，那么另外一块磁铁就一直跟着你。
你的手拿着磁铁画圈圈，另外一块磁铁也跟着你转圈圈。
以上，就是电动机转动的基本原理了。
只不过是在前面用来勾引的“磁铁”不是真的磁铁，而是由线圈通电后生成的磁场。
1. 无刷直流电机简介无刷直流电机，英语缩写为BLDC（Brushless Direct Current Motor）。
电机的定子（不动的部分）是线圈，或者叫绕组。
转子（转动的部分）是永磁体，就是磁铁。
根据转子的位置，利用单片机来控制每个线圈的通电，使线圈产生的磁场变化，从而不断在前面勾引转子让转子转动，这就是无刷直流电机的转动原理。
下面深入一下。
2. 无刷直流电机的基本工作原理2.1. 无刷直流电机的结构首先先从最基本的线圈说起。
如下图。
可以将线圈理解成长得像弹簧一样的东西。
根据初中学过的右手螺旋法则可知，当电流从该线圈的上到下流过的时候，线圈上面的极性为N，下面的极性为S。
现在再弄一根这样的线圈。
然后摆弄一下位置。
这样如果电流通过的话，就能像有两个电磁铁一样。
再弄一根，就可以构成电机的三相绕组。
再加上永磁体做成的转子，就是一个无刷直流电动机了。
2.2. 无刷直流电机的电流换向电路无刷直流电机之所以既只用直流电，又不用电刷，是因为外部有个电路来专门控制它各线圈的通电。
这个电流换向电路最主要的部件是FET（场效应晶体管，Field-Effect Transitor）。
可以把FET看作是开关。
下图将FET标为AT（A相Top），AB（A相Bottom），BT，BB，CT，CB。
FET 的“开合”是由单片机控制的。
2.3. 无刷直流电机的电流换向过程FET的“开合”时机是由单片机控制的。
图文讲解无刷直流电机的工作原理
图文讲解无刷直流电机的工作原理电动无刷直流电机由电动机主体和驱动器组成导读：,是一种典型的机电一体化产品。
同三相异步电动机十分相似。
它的应用非常广泛，,机的定子绕组多做成三相对称星形接法在很多机电一体化设备上都有它的身影。
什么是无刷电机？无刷直流电机由电动机主体和驱动器组成，是一种典型的机电一体化产品。
由于无刷所以不会像变频调速下重载启动的同步电机那样在转子上另直流电动机是以自控式运行的，加启动绕组，也不会在负载突变时产生振荡和失步。
中小容量的无刷直流电动机的永磁体，稀土永磁无刷电动机的体积比材料。
因此，现在多采用高磁能级的稀土钕铁硼（Nd-Fe-B）同容量三相异步电动机缩小了一个机座号。
. . .无刷直流电动机是采用半导体开关器件来实现电子换向的，即用电子开关器件代替传无换向火花、机械噪声低等优点，广泛应用于统的接触式换向器和电刷。
它具有可靠性高、高档录音座、录像机、电子仪器及自动化办公设备中。
无刷直流电动机由永磁体转子、多极绕组定子、位置传感器等组成。
位置传感按转子（即检测转子磁极相对定子绕组的位位置的变化，沿着一定次序对定子绕组的电流进行换流按并在确定的位置处产生位置传感信号，经信号转换电路处理后去控制功率开关电路，置，定子绕组的工作电压由位置传感器输出控制的电子开。
一定的逻辑关系进行绕组电流切换）关电路提供。
位置传感器有磁敏式、光电式和电磁式三种类型。
采用磁敏式位置传感器的无刷直流电动机，其磁敏传感器件（例如霍尔元件、磁敏二极管、磁敏诂极管、磁敏电阻器或专用集成电路等）装在定子组件上，用来检测永磁体、转子旋转时产生的磁场变化。
采用光电式位置传感器的无刷直流电动机，在定子组件上按一定位置配置了光电传感器件，转子上装有遮光板，光源为发光二极管或小灯泡。
转子旋转时，由于遮光板的作用，定子上的光敏元器件将会按一定频率间歇间生脉冲信号。
（例是在定子组件上安装有电磁传感器部件采用电磁式位置传感器的无刷直流电动机，谐振电路等），当永磁体转子位置发生变化时，电磁效应将如耦合变压器、接近开关、LC 使电磁传感器产生高频调制信号（其幅值随转子位置而变化）。
无刷直流电机的工作原理
普通直流电动机的电枢在转子上，而定子产生固定不动的磁场。
为了使直流电动机旋转，需要通过换向器和电刷不断改变电枢绕组中电流的方向，使两个磁场的方向始终保持相互垂直，从而产生恒定的转矩驱动电动机不断旋转。
无刷直流电动机为了去掉电刷，将去，而，这样的结构正好和普通直流电动机相反；然而，即使这样改变还不够，因为定子上的电枢通过直流电后，只能产生不变的磁场，电动机依然转不起来。
为了使电动机转起来，必须使，这样才干使定子磁场随着转子的位置在不断地变化，使定子磁场和转子永磁磁场始终保持摆布的空间角，产生转矩推动转子旋转。
无刷直流电动机由电动机主体和驱动器组成，是一种典型的机电一体化产品。
●电动机的定子绕组多做成三相对称星形接法，同三相异步电动机十分相似。
电动机的转子上粘有已充磁的永磁体，为了检测电动机转子的极性，在电动机内装有位置传感器。
驱动器由功率电子器件和集成电路等构成，其功能是：接受电动机的启动、住手、制动信号，以控制电动机的启动、住手和制动；接受位置传感器信号和正反转信号，用来控制逆变桥各功率管的通断，产生连续转矩；接受速度指令和速度反馈信号，用来控制和调整转速；提供保护和显示等等。
无刷直流电动机的原理简图如图一所示：主电路是一个典型的电压型交-直-交电路，逆变器提供等幅等频5-26KHZ 调制波的对称交变矩形波。
永磁体N-S 交替交换，使位置传感器产生相位差120°的U、V 、W 方波，结合正/反转信号产生有效的六状态编码信号：101 、100 、110、010、011、001，通过逻辑组建处理产生T1-T4 导通、T1-T6 导通、T3-T6 导通、T3-T2 导通、T5-T2 导通、T5-T4 导通，也就是说将直流母线电压挨次加在A+B-、A+C- 、B+C- 、B+A-、C+A- 、C+B-上，这样转子每转过一对N-S 极，T1-T6 功率管即按固定组合成六种状态的挨次导通。
每种状态下，仅有两相绕组通电，挨次改变一种状态，定子绕组产生的磁场轴线在空间转动60°电度角，转子尾随定子磁场转动相当于60°电度角空间位置，转子在新位置上，使位置传感器U、V、W 按约定产生一组新编码，新的编码又改变了功率管的导通组合，使定子绕组产生的磁场轴再前进60°电度角，如此循环，无刷直流电动机将产生连续转矩，拖动负载作连续旋转。
直流无刷电机的工作原理
直流无刷电机的工作原理直流无刷电机是一种使用电子换向技术的电动机，它通过电子控制器来实现换向，而不需要使用传统的机械换向装置。
直流无刷电机具有高效率、低噪音、高功率密度和长寿命的优点，因此在许多应用中得到了广泛的应用，包括家用电器、工业机械、电动汽车等领域。
直流无刷电机的工作原理可以分为电磁学原理和电子控制原理两个方面来解释。
首先，我们来看一下电磁学原理。
电磁学原理：直流无刷电机的核心部件是转子和定子。
转子上安装有永磁体，定子上安装有电磁绕组。
当定子绕组通电时，产生的磁场会与转子上的永磁体磁场相互作用，从而产生电磁力，驱动转子转动。
在传统的直流电机中，换向是通过机械换向器实现的，而在无刷电机中，换向是通过电子控制器来实现的。
电子控制原理：直流无刷电机的电子控制器采用了先进的功率半导体器件，如MOSFET、IGBT等，以及先进的数字信号处理器（DSP）或微控制器（MCU）来实现换向控制。
电子控制器根据转子位置和转速信息，精确地控制定子绕组的电流，从而实现换向。
换向时，电子控制器会根据转子位置和转速信息，精确地控制定子绕组的电流，使得电机保持稳定的转速和转矩输出。
这种电子换向技术不仅可以提高电机的效率和动态响应，还可以减小电机的尺寸和重量。
总结起来，直流无刷电机的工作原理是通过电磁学原理和电子控制原理相结合来实现的。
电磁学原理是指利用电磁感应原理来产生电磁力，从而驱动电机转动；电子控制原理是指利用先进的电子控制技术来实现换向控制，从而提高电机的效率和性能。
这种先进的电机技术已经在许多领域得到了广泛的应用，并且随着电子技术的不断发展，直流无刷电机将会有更广阔的应用前景。
无刷直流电动机工作原理
无刷直流电动机工作原理无刷直流电动机，简称BLDC电机，是一种通过交替改变永磁体和绕组间的磁场来实现转动的电机。
它相对于传统的有刷直流电动机而言，具有功率密度高、效率高、寿命长、噪音低等优点。
BLDC电机由永磁体和绕组两部分组成。
永磁体通常采用钕铁硼等高能磁体材料，具有强大的磁场。
绕组则由多个线圈组成，每个线圈都包裹在一个铁芯内，并固定在电机的转子上。
当绕组通以电流时，会产生一个旋转磁场。
BLDC电机的控制系统主要由三部分组成：传感器、控制器和功率放大器。
传感器用于检测转子位置和速度，并将这些信息反馈给控制器。
控制器根据反馈信息计算出适当的驱动信号，并将其发送到功率放大器。
功率放大器则将信号放大并送至绕组中，从而产生旋转力。
BLDC电机工作原理如下：1. 初始状态下，永磁体和绕组之间不存在任何运动。
2. 当控制器接收到启动信号后，它会向绕组中注入一个脉冲电流。
这个电流会产生一个旋转磁场，从而使转子开始转动。
3. 传感器检测到转子的位置和速度，并将这些信息反馈给控制器。
4. 控制器根据反馈信息计算出适当的驱动信号，并将其发送到功率放大器。
5. 功率放大器将信号放大并送至绕组中，从而产生更强的旋转力。
同时，控制器还会调整驱动信号的频率和幅度，以保持恒定的转速和扭矩输出。
6. 当需要停止电机时，控制器会向绕组中注入一个反向电流，从而使电机逐渐减速并停止运转。
总之，BLDC电机通过控制系统精确地调整绕组中的电流来实现高效、低噪音、长寿命的运行。
它广泛应用于家用电器、汽车、船舶等领域。
无刷直流电机的工作原理
无刷直流电机的工作原理
无刷直流电机是一种通过电磁感应产生转矩的电动机，其工作原理与传统的有刷直流电机有所不同。
无刷直流电机的主要构成部分包括定子和转子，其中定子上安装有多个线圈，而转子则是由永磁体构成。
当外加电源施加在定子上的线圈上时，会在定子中产生一个旋转磁场。
这个旋转磁场会与转子上的永磁体相互作用，从而产生转矩，驱动转子旋转。
在转子旋转的过程中，传感器会监测转子的位置和速度，并通过控制器来调整定子线圈的电流，使得转子能够持续地保持稳定的旋转。
与有刷直流电机相比，无刷直流电机的最大优点在于无需使用碳刷来实现换向。
有刷直流电机在运转过程中，碳刷会与转子上的集电环接触，通过不断地换向来改变线圈的通电方向。
然而，碳刷的摩擦会导致能量损耗和电刷磨损，降低了电机的效率和寿命。
无刷直流电机通过内置的传感器和控制器实现了电流的自动调节和换向，避免了碳刷的使用，减少了能量损耗和维护成本。
此外，无刷直流电机还具有启动转矩大、响应速度快、噪音低等优点，适用于需要高精度和高效率的应用场景。
在工业自动化、电动车辆、航空航天等领域，无刷直流电机已经得到广泛应用。
随着科技的不断发展，无刷直流电机的性能将不断提
升，其在未来的应用前景将更加广阔。
总的来说，无刷直流电机通过自动换向和电流控制实现了高效的转矩输出，具有能量损耗小、寿命长、响应速度快等优点，是一种先进的电动机技术，将在未来的各个领域发挥重要作用。
无刷直流电动机的工作原理
无刷直流电动机的工作原理
无刷直流电动机是一种将直流电能转化为机械能的驱动装置。
它由定子、转子和电子换向器组成。
1. 定子：无刷直流电动机的定子由电磁铁线圈构成。
这些线圈被连接到电源，通过电流激励产生一个恒定的磁场。
2. 转子：无刷直流电动机的转子是由永磁体组成的。
这些永磁体产生一个恒定的磁场，并且可以在定子产生的磁场里自由旋转。
3. 电子换向器：无刷直流电动机的电子换向器是一个关键的部件，它负责控制定子线圈的电流，使得转子始终保持旋转状态，并且引导电流使其不断改变方向。
这样，转子就可以根据外部环境的需求在不同的方向上旋转。
工作原理如下：
1. 初始状态：当电流通过定子线圈时，定子产生一个恒定的磁场。
2. 转子转动：由于转子是由永磁体组成的，而定子磁场与转子磁场发生互相作用，因此转子开始旋转。
3. 换向器工作：电子换向器探测转子位置并相应地改变定子线圈的电流方向，以保持转子的旋转方向和速度。
4. 维持运转：电子换向器根据转子位置的反馈信号，不断调整定子线圈的电流方向和大小，使转子能够持续地旋转。
无刷直流电动机具有高效率、无需维护、无电刷摩擦等优点，广泛应用于电动车、工业自动化等领域。
无刷直流电动机工作原理
无刷直流电动机工作原理
无刷直流电动机（BLDC）是一种由无刷直流电机和控制器组成的电动机系统。
它基本的工作原理是利用功率和信号电子器件（如霍尔传感器）来感应转子位置，然后通过电子控制器来控制电流和电压的输出，实现电动机的运转。
BLDC电机通常由固定绕组和转子磁铁组成。
电流通过固定绕组产生磁场，而转子磁铁则会受到这个磁场的吸引或排斥力。
控制器会根据转子位置和期望的运转模式来调整电流和电压，从而实现电机转子的旋转。
BLDC电机工作时常见的方法是基于霍尔传感器的位置检测。
霍尔传感器是一种能感应磁场的电子器件，通常在电机的固定部分上安装。
通过霍尔传感器探测转子磁铁的磁场改变，控制器能够得知转子位置，进而控制输出电流和电压。
控制器会将电流和电压输出到电机的相对应的转子位置上，通过改变电流方向和大小来控制转子的旋转速度和方向。
通过实时感知转子位置，控制器可以动态调整电流和电压的输出，从而实现电机的高效率和可靠性。
无刷直流电动机由于无需机械换向器，减少了摩擦、磨损和能量损耗，具有高效率、高速度和高扭矩输出的特点，因此被广泛应用于许多领域，如汽车、工业机械、家电等。
直流无刷电机工作原理
无刷直流电机1 永磁无刷直流电动机的工作原理有刷直流电动机由于电刷的换向，使得由永久磁钢产生的磁场与电枢绕组通电后产生的磁场在电机运行过程中始终保持垂直从而产生最大转矩，使电机运转。
无刷直流电机的运行原理和有刷直流电机基本相同，即在一个具有恒定磁通密度分布的磁极下，保证电枢绕组中通入的电流总量恒定，以产生恒定的转矩，且转矩只与电枢电流的大小有关。
无刷直流电机的运行还需依靠转子位置传感器检测出转子的位置信号，通过换相驱动电路驱动与电枢绕组连接的各功率开关管的导通与关断，从而控制定子绕组的通电，在定子上产生旋转磁场，拖动转子旋转。
随着转子的转动，位置传感器不断地送出信号，以改变电枢的通电状态，使得在同一磁极下的导体中的电流方向不变。
因此，就可产生恒定的转矩使无刷直流电机运转起来。
由无刷直流电动机的组成来看，它实际上是一个由电动机本体、电子开关线路及转子磁钢位置传感器组成的闭环系统。
电动机本体有星形连接方式和角形连接方式，电子开关线路的逆变器可采用半桥电路或全桥电路，因此，不同的选择会使电动机产生不同的性能并且成本也不同。
下面对此作一个对比。
(l) 绕组利用率 与普通直流电动机不同，无刷直流电动机的绕组是断续通电的。
适当地提高绕组通电利用率可以使同时通电导体数增加，使电阻下降，提高效率。
从这个角度来看，定子绕组三相比四相好，四相比五相好，电子开关线路逆变器采用全桥控制比半桥控制好。
(2) 转矩的波动 无刷直流电动机的输出转矩脉动比普通直流电动机大，因此希望尽量减小转矩脉动。
一般相数越多，转矩的脉动越小。
全桥驱动比半桥驱动转矩的脉动小。
(3) 电路成本 相数越多，驱动电路所使用的开关管越多，成本越高。
全桥驱动比半桥驱动所使用的开关管多一倍，因此成本要高。
多相电动机的结构复杂，成本也高。
综合上述分析，目前以三相星形全桥驱动方式应用最多。
以下就以三相星形全桥驱动的无刷直流电动机为例，用图2-2分析其工作原理。
无刷直流电机工作原理
无刷直流电机工作原理无刷直流电机，也称为永磁同步电机，是一种使用永磁体作为励磁源，通过电子器件将电流进行控制的直流电机。
相比传统的刷式直流电机，无刷直流电机具有效率高、寿命长、无电刷磨损等优点，因此在许多领域被广泛应用。
一、无刷直流电机的基本原理无刷直流电机的基本原理是电磁互作用，通过电流在永磁体和绕组之间产生的磁场相互作用，在转子上产生驱动转动的力。
在无刷直流电机中，永磁体通常置于定子上，通过外加直流电源进行励磁。
转子上的绕组被称为“驱动绕组”，通过在驱动绕组中施加不同的电流，可产生不同的磁场。
二、无刷直流电机的基本结构无刷直流电机主要由转子、定子、传感器、控制器等组成。
1. 转子：转子是无刷直流电机的旋转部分，通常由永磁体和绕组组成。
永磁体的磁场与定子绕组的磁场相互作用，产生旋转力。
2. 定子：定子是无刷直流电机的静止部分，通常包括固定的绕组和铁芯。
定子绕组通过外加的电流产生磁场，与转子的磁场相互作用，驱动转动。
3. 传感器：传感器用于检测转子位置和速度等信息，并将其反馈给控制器。
常见的传感器包括霍尔传感器、光电传感器等。
4. 控制器：控制器是无刷直流电机的核心部件，用于根据传感器反馈的信息，控制驱动绕组的电流，从而实现转子的精准控制。
三、无刷直流电机的工作过程无刷直流电机的工作过程可以分为电气转子和机械转子两个阶段。
1. 电气转子阶段：在电气转子阶段，控制器根据传感器反馈的转子位置信息，确定要施加给驱动绕组的电流。
根据电流的方向和大小，驱动绕组上的磁场与定子磁场相互作用，产生转矩。
在电气转子阶段，控制器会周期性地改变驱动绕组上的电流方向和大小，以确保转矩的连续性和平稳性。
通过精密的控制，无刷直流电机可以实现精准的速度和位置控制。
2. 机械转子阶段：在电气转子阶段完成后，转子进入机械转子阶段。
在机械转子阶段，转子受到的驱动力逐渐减小，最终达到平衡状态。
此时，无刷直流电机转子的运动速度和位置由外界负载和机械特性决定。
无刷直流电机的工作原理
无刷直流电机的工作原理
无刷直流电机是一种采用电子换向技术的直流电机，与传统的有刷直流电机相比，无刷直流电机具有结构简单、寿命长、噪音小、效率高等优点，因此在现代工业和家用电器中得到了广泛的应用。
本文将介绍无刷直流电机的工作原理。
无刷直流电机的工作原理主要涉及到电磁感应、电子换向和控制技术。
首先，
无刷直流电机的转子上安装有永磁体，定子上安装有电磁线圈。
当电流通过定子线圈时，产生一个旋转磁场。
根据洛伦兹力的原理，当永磁体与旋转磁场相互作用时，就会产生转矩，从而驱动转子转动。
这就是无刷直流电机的基本工作原理。
无刷直流电机的电子换向是通过控制器来实现的。
控制器中内置了传感器，可
以实时监测转子的位置和速度。
根据监测到的信号，控制器可以精确地控制电流的方向和大小，从而实现对电机的换向控制。
这种电子换向技术不仅可以降低摩擦和磨损，还可以提高电机的效率和响应速度。
除了电子换向技术，无刷直流电机还需要配合相应的控制技术才能发挥其最大
的性能。
例如，通过PWM技术可以实现对电机转矩和速度的精确控制，通过闭环
控制技术可以实现对电机运动的精准监控。
这些先进的控制技术使得无刷直流电机在自动化、机器人、电动车等领域有着广泛的应用前景。
总的来说，无刷直流电机的工作原理主要包括电磁感应、电子换向和控制技术。
通过这些技术的相互配合，无刷直流电机可以实现高效、精准的动力输出，满足不同领域的工业和家用需求。
随着科技的不断发展，相信无刷直流电机在未来会有更广阔的应用空间。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2005/1/1
1+1智能无刷控制器典型应用图2-2
Intelligent BLDC Motor Controller for Electronic Bicycle
2005/1/1
无刷控制器和无刷电机的匹配1
电机的电角度:--(60/300; 120/240)
[相序的匹配]
逆 向 运 行 正 向 运 行
261.9 185
135.2
72.73
280
181 147.9
70.69
294
173 167.3
68.04
5
6
7
8
9
10
11
12
输出功率(w)
输出力矩M2/10(n.m)
电机转速r/min
电机效率EFF/10
2005/1/1
有刷系统和无刷系统的性能对比1
有刷电机模型
直流无刷电机模型
交流电机模型
2005/1/1
: Winding/ Coil
U W
U W
V
V
U W
V
U W
V
U W
V
U W
V
无刷电机的电气连接
2005/1/1
Y形连接
形连接
2005/1/1
电动车控制器的主要任务/基本要求/工作原理
主要任务： • 驱动电机(向电机提供动力) • 控制电机的转速(调速) • 提供辅助性功能：
速度信号/电量信号/过流信号巡航控制/指示 /…… 基本要求: • 额定工作电压(24V/36V/48V) • 过流控制(限流—保护电机/电池/控制器) • 限速控制(安全要求) • 电池低电压保护(保护电池)_ • 刹车断电(安全要求)…..
电机的输入输出特性曲线
2005/1/1
300 290
280
270
251.4
260
250
240 230
220 210
200 190
180 170
160 150 140
130 120
110 100
90 80
70
60
56.9
50
40
21.58
30
20
10 0
8.2
1
243.2
56.53 75.6
22.1
2005/1/1A源自B’ C’NSC
B
A’
A
B’ C’
N
T
S
C
B
A’
2005/1/1
无刷直流电机工作原理4
x
A
a
c C
b
y
α
2
z
B
HV
HU
U
HW 无 换 向 器 电 机 的 直 流 电 动 机 模 型
V
M
霍尔传感器
W
2001/8/1
无刷直流电机工作原理5
2005/1/1
有转子位置检测，电子开关换相
电动车--电气控制系统
2005/1/1
江苏省中天电动车科技发展有限公司
技术研讨会
地点:苏州市和平实业有限公司
中天科技是您在电动车领域的真诚技术合作伙伴
电动车--电气控制系统
2005/1/1
内容: •电动车电气控制的主要任务及典型构架 •电机的基本工作原理 •控制器的主要任务/基本要求/及工作原理 •无刷控制器和电机的匹配 •电动车控制器的典型故障分析及排除方法 • 控制器性能的测量和性能评估 •有刷系统和无刷系统的性能对比
: Driving voltage of U, V, W : Terminal voltage of U, V, W by Induced electromotive force
2001/8/10
无刷控制器的译码及驱动
2005/1/1
无刷电机控制器的译码及驱动
Hall sensor brushless DC motor/无刷电机 （带霍尔位置传感器） Sensorless brushless DC motor/无刷电机 （无位置传感器）
M
2E72G SSAC
电池组 供电电路
电流采样
有刷控制器典型应用图1
2005/1/1
2005/1/1
1+1智能有刷控制器典型应用图2
霍尔转把 调速把手
2E72G SSAC
电池组 供电电路
无刷控制器系统框图
2005/1/1
PWM生成/ 调制电路
预驱动电路
2E72G A
2E72G SSAC
2E72G SSAC
控制 电路
功率驱 动
Stator: Winding
M Rotor: Magnet
Brush and commutator
Hall sensor brushless DC motor/无刷电机
（带霍尔位置传感器）
控制 电路
功率驱
动
M
Position signal/位置信号
Rotor: Magnet Stator: Winding Hall sensor
调速的基本原理1
2005/1/1
逻 辑 霍 尔
线 性 霍 尔
霍尔的基本工作原理
调速的基本原理2
2005/1/1
V
PWM 电 压
d
电机直流供电电压
T
T
调压调速模式
霍尔转把 调速把手
有刷控制器系统框图
2005/1/1
PWM生成/ 调制电路
预驱动电路
2E72G A
2E72G SSAC
功率输出电路
直流有刷电机
2005/1/1
有刷系统和无刷系统的性能对比3
低速直流有刷系统的特点:
• 有刷控制器电路简单/性能相对稳定/成本低/装配和维修方便 • 低速有刷无齿电机的换向器、电刷的工作寿命相对较低；有刷电机使用时
的维护工作量及维护成本相对较高 • 有刷电机的工作效率较无刷电机略低（影响续航里程） • 有刷电机的工作特性较无刷电机略软（影响起步和爬坡特性）
270
330
V
PDV
*
PDW
*
U
W
*
PDU
* : Connected inside the motor
: Hall sensor
: Driving voltage of U, V, W : Terminal voltage of U, V, W by Induced electromotive force
• 无刷电机的工作效率较有刷电机略高（额定工作电流小、续航里程长） • 无刷电机的工作特性较有刷电机略硬（起步和爬坡特性好） • 无刷控制器电路较有刷控制器复杂/成本高/对装配和维修人员要求高/故障率
较有刷控制器高
• 无刷有齿高速电机能进一步降低额定工作电流、提高续航里程，但是代价 是成本上升、结构复杂、可靠性降低，对控制器的要求也较低速无刷电机 的要高（特别是该类电机的变速机构因受成本、工艺和材料的制约，目前 业内尚无理想的解决方案）
• 有刷有齿高速电机基本上能解决工作特性软的问题，但是代价是成本上升、 结构复杂、可靠性降低，对控制器的要求也较低速有刷电机的要高（特别 是该类电机的变速机构因受成本、工艺和材料的制约，目前业内尚无理想 的解决方案）
2005/1/1
有刷系统和无刷系统的性能对比4
低速直流无刷系统的特点:
• 低速无刷无齿电机无换向器、电刷机构，工作寿命相对较高；使用时的维 护工作量及维护成本相对较低
2005/1/1
电动车电气控制的主要任务
电动车电气控制的主要任务
2005/1/1
电动车电气控制的主要任务
• 动力控制、管理(电池/控制器/电机/调速装置) • 照明/指示灯(转向灯/刹车灯)控制、管理 • 仪表控制、管理
系统图片
2005/1/1
电机的种类及控制方法
2005/1/1
Brushed DC motor/有刷电 机
W1
_W1
功率管驱动电压
Terminal voltage U
0 60 120 180
电机相线端电压 电机霍尔输出电压
位置信号采样点
V
W Position signal
PDU PDV PDW
Position detection Commutation Sampling start
240 3 00 360 420deg
U1 _U1
-60 0 60 120 180 240 300 360 420deg
V1 _V1
W1 _W1
Terminal voltage U
V
电机相线端电压 电机反电动势输出电压
W Position signal
PDU PDV PDW
位置信号采样点
Position detection Commutation Sampling start
2000/11/21
2005/1/1
无刷电机的译码/驱动时序图1（带位置传感器/120度相位）
U1, V1, W1, _U1, _V1, _W1
DC U, V, W
控制
功率驱动
M
电路
PDU, PDV, PDW
Drive signal (Low active)
U1 _U1
V1 _V1
转子位置信号反馈
2005/1/1
有刷直流电机的工作原理2
a f
N
S
T Ia
2005/1/1
有刷直流电机的工作原理3
Rotor (Armature) Windings
Brush
Commutator
Ia Armature Current
