软启动器使用11个注意事项
西普软启动说明书
为了确保软起动器在使用中具有良好的通风及散热条件，软起动器应垂直安装，并在设备上下留有足够的 散热空间，如图 3-6。立柜式产品因其为前后均可开门结构，为了便于维护，在条件允许的情况下后门与 墙壁间应保留一定距离，如图 3-7。
6
键盘盒
柜 体 侧 面
根 据 后 门 能 打 开
图3-6（壁挂式）
图3-7（立柜式）
特 点
起动方式： 根据负载特点选择不同的起动模式及参数设置， 可最大程度的使电动机实现最佳的起动效果； 高技术性能：由于采用了高性能微处理器及强大的软件支持功能使控制电路得以简化。无需对电路参数进 行调整。即可获得一致、准确及快速的执行速度； 高可靠性： STR 软起动器所有电器元件均经过严格的筛选，其主控板还须经过 72 小时高温循环试验， 从 而保证了出厂产品的高可靠性； 优化的结构：独特紧凑的模块化结构及上进线下出线的连接方式，非常方便用户的集成、成套； 多重保护功能：STR 软起动器对电动机的起动和运行有多种保护功能（如过流、过载、缺相、过热等） ， 所 以对单台控制时无需另加电机保护电路，可降低集成或成套成本，简化电路。 键盘设置功能：便捷直观的操作显示键盘，可根据不同负载，对起停、运行、保护等参数进行设置、修改； 模拟信号输出：可提供 4～20mA 模拟输出信号。 实际功率设置：当软起动器功率比实际负载功率大时，可将软起动器的额定电流按实际负载进行设置，使 软起动器和实际负载匹配，以保证起动、运行、保护等各参数的准确性。
3
2．产品型号及检查
每台 STR 软起动器在出厂前均进行了全部功能及运行测试，用户在收到设备并拆封后，请按下列步骤 检查。如发现问题，请立即与供货商联系。 ● 检查产品铭牌 确认您收到的货物与您订购的产品是否相符。 型 STR 系列电动机软起动器 号： STR 3φ AC KW
英杰KRQH交流电机软启动器说明书
1 安全及注意事项
“危险”与“注意”的定义：
KRQH 系列全数字交流电动机软起动器
由于没有按要求操作，可能造成设备严重损坏或人员伤亡的场合。
由于没有按要求操作可能造成中等程度伤害或轻伤，或造成物质损失的场合。 安装、使用前请仔细阅读本手册，如不认真阅读有关说明，违反安全规定，可能影响正常使用！ 1.1 安装
7.1 菜单说明.................................................................... 24 7.2 功能介绍.................................................................... 30 7.3 应用举例.................................................................... 34
软起动器应安装在金属等不可燃物上，否则有发生火灾的危险。 不要安装在含有爆炸性气体的环境里，否则有引发爆炸的危险。 不要把易燃、易爆物品放在软起动器附近，否则有引发爆炸的危险。 不要将螺钉、垫片等金属物掉进软起动器内部，否则有引发爆炸和发生火灾的危险。
软起动器应安装在无导电尘埃、无破坏绝缘性能的气体或蒸汽的环境中。 安装在无剧烈震动和冲击的地方；竖直安放，以利通风。 软起动器有损伤或接线脱落时，请不要安装运行，否则有发生火灾、受伤的危险。 1.2 配线
采用 16 位高性能数字信号处理器作为控制核心，自带键盘、LCD 显示。 多种起动模式：转矩起动、限流起动、脉冲突跳起动。 多种停机模式：自由停机、软停机、停机制动（选件）。 多种起动方式：键盘起停、外部端子起停、点动和延时起动。 支持电动机支路三角连接，可降低软起动器容量。 实时监测电源电压、电动机三相电流，具有电源故障、反相序禁止、输出断相、三相电流不 平衡、电机过载（I²t）、晶闸管过热、过流等保护功能。 标配 RS485 通讯接口（Modbus RTU 协议）和可扩展 Profibus 通讯接口。 具有闪电再起动功能。 外围端口采用电气隔离技术，抗干扰能力强，安全性能高。

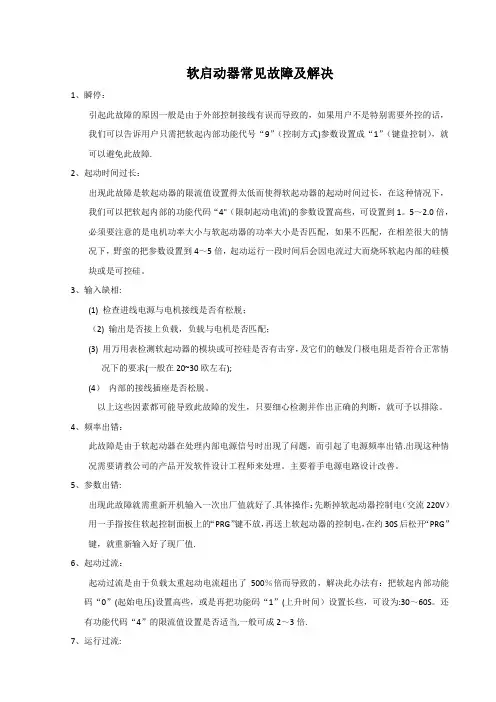

软启动器常见故障及解决
软启动器常见故障及解决1、瞬停：引起此故障的原因一般是由于外部控制接线有误而导致的，如果用户不是特别需要外控的话，我们可以告诉用户只需把软起内部功能代号“9”（控制方式)参数设置成“1”（键盘控制），就可以避免此故障.2、起动时间过长：出现此故障是软起动器的限流值设置得太低而使得软起动器的起动时间过长，在这种情况下，我们可以把软起内部的功能代码“4"（限制起动电流)的参数设置高些，可设置到1。
5～2.0倍，必须要注意的是电机功率大小与软起动器的功率大小是否匹配，如果不匹配，在相差很大的情况下，野蛮的把参数设置到4～5倍，起动运行一段时间后会因电流过大而烧坏软起内部的硅模块或是可控硅。
3、输入缺相:(1) 检查进线电源与电机接线是否有松脱；（2) 输出是否接上负载，负载与电机是否匹配；(3) 用万用表检测软起动器的模块或可控硅是否有击穿，及它们的触发门极电阻是否符合正常情况下的要求(一般在20~30欧左右);(4）内部的接线插座是否松脱。
以上这些因素都可能导致此故障的发生，只要细心检测并作出正确的判断，就可予以排除。
4、频率出错：此故障是由于软起动器在处理内部电源信号时出现了问题，而引起了电源频率出错.出现这种情况需要请教公司的产品开发软件设计工程师来处理。
主要着手电源电路设计改善。
5、参数出错:出现此故障就需重新开机输入一次出厂值就好了.具体操作：先断掉软起动器控制电（交流220V）用一手指按住软起控制面板上的“PRG”键不放，再送上软起动器的控制电，在约30S后松开“PRG”键，就重新输入好了现厂值.6、起动过流：起动过流是由于负载太重起动电流超出了500％倍而导致的，解决此办法有：把软起内部功能码“0”(起始电压)设置高些，或是再把功能码“1”(上升时间）设置长些，可设为:30～60S。
还有功能代码“4”的限流值设置是否适当,一般可成2～3倍.7、运行过流:导致此故障的原因主要可能是软起在运行过程中，由于负载太重而导致模块或可控硅发热进量。
AB软启动操作使用说明
A B软启动操作使用说明 Revised by Petrel at 2021A-B软启动器操作使用说明电化厂机动科二00一年十月一．软启动器的起动方式选择┅┅┅┅┅ 2 二．软启动器的参数查看方法┅┅┅┅┅ 3 三．参数修改┅┅┅┅┅ 5四．常见故障信息及消除方法┅┅┅┅┅ 5 五．常见故障说明┅┅┅┅┅ 7 六．常用参数及说明┅┅┅┅┅ 8 七．软启动器的初次调试┅┅┅┅┅11软启动器使用操作说明一．软启动器的起动方式选择：软启动器的起动方式常用的有以下几种：1．软起动：该方式是最常用的起动方式，电动机可根据参数设定的初始转矩进行起动。
起动加速时间在0—30S之间，由用户自行调节。
起动斜坡加速期间，输出至电机的电压不断上升，当软启动器的控制器检测到电动机已达到额定转速状态，则输出电压将自动切换到全电压。
（若设定的起动时间为30S，在20S的时候如果电动机已达到额定转速，电机端电压已达到全电压，则不必等到30S）2．限流起动：限流起动顾名思义，限制电机的起动电流，该方式为电动机提供一固定电压的降压起动。
限流水平可由用户在电机满载电流的500-600%间调节，限流起动时间0—20S由用户设定。
在起动过程中，当软起动器的控制器检测到电机的额定转速时，输出电压将自动切换成全压输出，这点与软起动方式有些区别：软起动过程电压是无级不断增加的；而限流起动是始终以一固定电压起动的。
3．全压起动：该方式同一般设备的启动相同，一般来说，既然选用了软启动器就不太会选用该方式进行起动。
4．可选择的突跳起动：该起动功能一般是附加于软起动方式或限流起动方式之中，为电动机起动提供一个大提升转矩以克服负载惯性，突跳时间可由用户在—之间设定。
我厂采用的软起动方式主要有以下两种：1．限流加突跳起动方式：该方式主要用于PVC的水环压缩机、抽风机、鼓风机和排渣泵等设备，因为这些设备的电机容量较大，起动电流较大，其供电线路也较长，采用限流起动，可减少对配电室母线电压的影响，以免造成当大设备启动时，母线压降大，使照明及其他设备失电跳闸的情况发生。
软启动说明书380V型
安全注意事项警告！主回路电源得电后即存在危险电压。
！电机停止后，主回路上依然存在危险电压，须在软起动器断电后，再打开前面板。
！软起动器停止后，继电器端子上〔8、9、10、11、12〕依然存在危险电压。
！不允许软起动器输出端〔U、V、W〕接补偿电容器或压敏电阻。
！点击综合保护器应接于软起动器输入端〔R、S、T〕，不允许接于输出端。
！软起动器与变频器混用时，二者输出端要彼此隔离。
！不要试图修理损坏的器件，请与供货商联系。
！散热器的温度可能较高〔在线运行方式下〕。
！严禁在软起动输出端反送电。
！软起动器在起动或停止状态时，输出侧都存在高压目录 (1) (2) (3) (3)..................................... (3) (3) (6) (6) (7) (8) (9) (9) (9) (11) (11) (13) (13) (15) (16)1.产品简介及特点电机软起动器是一种将电力电子技术，微处理器和自动控制相结合的新型电机起动装置。
他能无阶跃地平稳起动/停止电机，防止因采用直接起动、星/三角起动、自耦减压起动等传统的起动方式启动电机而引起的机械与电气冲击等问题，并能有效的降低起动电流及配电容量，防止增容投资。
启动器特点如下：(1)多起动方式：限流起动、斜坡起动、斜坡限流起动，最大程度满足现场需求，实现最正确启动效果。
(2)高可靠性：有高性能微处理器对控制系统中的信号进行数字化处理，防止了以往模拟线路的过多调整，从而获得极佳的准确性和执行速度。
(3)强大的抗干扰性：控制单元中的信号均采用光电隔离方式，并设置了不同的抗噪级别，防止了主电网上干扰引起的软起动器误动作。
(4)简便的调整方式：控制系统应用范围广，方式调整简便、直观，通过各种功能选项可匹配各类不同的控制对象。
(5)结构的优化：独特的紧凑结构设计，特别方便用户集成到已有系统中，为用户节省系统改造费用。
(6)电机的保护：多种点击保护功能〔如过流、输入/输出缺相、晶闸管短路、过热保护等〕确保电机及软起动器在故障或误操作时不被损坏。
软启动器_08_1_2_STR系列L型说明书_V11
11.2 通电及运行.........................................................………………………………………………………..23
11.3 试运行注意事项及安全...........................................……………………………………………………23
12 规格及型号.........................................................………………………………………………………...24
13 安装方式及外形尺寸..............................................……………………………………………………...25
8.3.5 控制方式设置........………………………………………………………..............................................19
8.3.6 额定输出电流调整设置...........................................……………………………………………………19
独特紧凑的模块化结构及上进线下出线的连接方式，控制板采用先进的 SMT 贴片技术，体积更小， 方便用户的集成、成套。 ● 键盘设置功能：
便捷直观的操作显示键盘，可根据不同负载，对起、停、运行、保护等参数进行设置、修改。 ● 保护功能：
STR 系列Ｌ型软起动器对电动机的起动过程有缺相、过载、过流及起动时间超限等保护功能。 ● 额定输出电流（功率设置）：
10 STR 系列Ｌ型应用典型接线图...................................…………………………………………………21
西驰软起动器CMC-LX说明书
CMC-LX软起动器产品说明书CMC-LX软起动器中文说明书版本：1.04日期：2016.10.11安全注意事项(1)主回路电源得电后即存在危险电压。
(2)不允许将输入端(1L1、3L2、5L3)接到输出端(2T1、4T2、6T3)或(B1、B2、B3)。
(3)不允许软起动器输出端(2T1、4T2、6T3)和(B1、B2、B3)接补偿电容或压敏电阻。
(4)软起动器与变频器互为备用时，二者输出端要彼此隔离。
(5)不要试图修理损坏的器件，请与供货商联系。
(6)散热器的温度可能较高。
(7)严禁在软起动输出端反送电。
(8)软起动器在起动或停止状态时，输出侧都存在高压。
CMC-LX软起动器产品说明书目录前言 (5)第一章CMC-LX软起动器的作用及特点 (6)1.1作用 (6)1.2特点 (6)第二章收货检查 (8)第三章使用条件及安装 (10)3.1使用条件 (10)3.2安装方向 (10)3.3安装空间 (10)3.4电路安装 (11)第四章电路连接 (12)4.1基本接线原理图 (12)4.2三角形内接连接图 (13)4.3典型应用接线图 (14)4.4端子说明 (15)第五章显示及操作说明 (16)5.1面板示意图 (16)5.2按键功能说明 (16)5.3显示状态说明 (17)5.4修改参数项操作流程 (17)第六章软起动器的控制模式 (18)6.1限流软起动 (18)6.2电压斜坡起动 (19)6.3突跳转矩软起动 (19)6.4自由停车 (20)6.5软停车 (20)第七章参数项及其说明 (21)7.1起停控制参数菜单L000-L016共17个参数 (20)7.2电机保护参数菜单L100-L116共17个参数 (20)7.3端口设置参数L200-L216共17个参数 (22)7.4厂家参数L300-L316共17个参数 (23)7.5功能说明 (23)第八章故障检测与排除 (27)8.1故障代码表 (27)8.2故障排除 (28)第九章通讯控制 (29)9.1协议内容 (29)9.2总线结构 (29)9.3协议说明 (30)9.4通讯帧结构 (30)9.5地址说明 (31)9.6控制命令参数地址 (32)9.7功能码概述 (33)9.8通讯时间间隔 (33)9.9注意事项 (34)9.10通讯故障代码分析 (34)第十章日常维护 (35)附表一：软起动标准接线规格型号及附件选用(以380V为例) (36)附表二：CMC-LX附件安装使用说明 (36)附表三：软起动器外形及开孔尺寸(单位：mm以380V为例) (39)附表四：软起动器选型 (41)CMC-LX软起动器产品说明书前言感谢您使用西安西驰电气股份有限公司生产的CMC-LX电动机软起动器。
TGS3系列智能化电动机软启动器操作说明(第五版)
1
警示事项
TGS3 系列
z 感谢您选用浙江天正电气股份有限公司的软起动器产品，我们将以优异的产品 性能回报您的厚爱！
z 在本软起动产品的安装、使用、维护过程中必须注意以下事项：
安装前请务必详细阅读本操作说明。
必须由专业技术人员安装本软起动器。
必须让电动机的规格与本软起动器相匹配。
严禁在软起动器输出端（U、V、W）接电容器。
安装后裸露的接线端子必须用绝缘胶带包好。
软起动器或相关的其他设备应可靠的接地。
设备维修时必须切断输入电源。
不得私自拆卸、改装本产品。
2
1、TGS3 系列软起动器概况
S3 系列
TGS3 系列软起动器是融合了最新的电机控制理论和电机保护技术及现代计算机技术 的新型设备，是早期用于电动机起动的星/三角转换、自耦降压、磁控降压等起动设备的理 想替代产品；其性能是目前市场上多数没有采用多重闭环控制技术的软起动器产品所无法 比拟的。
7.2.1 限电流起动模式....................................................................................................24 7.2.2 电压斜坡起动模式...............................................................................................24 7.2.3 突跳起动模式.......................................................................................................25 7.2.4 电流斜坡起动模式...............................................................................................26 7.2.5 双闭环起动模式...................................................................................................26 7.3 TGS3 系列软启动器停机模式及应用 ............................................................................26 7.3.1 软停模式............................................................................................................26 7.3.2 自由停机模式......................................................................................................27 7.4 应用举例...........................................................................................................................27 附录一、外围配件规格参数列表 ......................................................................................... 28 附录二、提示页.....................................................................................................................30
软启动器说明书
安全注意事项(1)主回路电源得电后即存在危险电压。
(2)不允许将输入端(1L1、3L2、5L3)接到输出端(2T1、4T2、6T3)。
(3)不允许软起动器输出端(2T1、4T2、6T3)接补偿电容或压敏电阻。
(4)软起动器与变频器互为备用时，二者输出端要彼此隔离。
(5)不要试图修理损坏的器件，请与供货商联系。
(6)散热器的温度可能较高。
(7)严禁在软起动输出端反送电。
(8)软起动器在起动或停止状态时，输出侧都存在高压。
目录--------------------------------------------------------------------------------02--03 前言-------------------------------------------------------------------------------------04一、 CMC-L软起动器的作用及特点-----------------------------------------------051.1 作用--------------------------------------------------------------------------051.2 特点---------------------------------------------------------------------05--06二、 收货检查--------------------------------------------------------------------06--07三、 使用条件及安装----------------------------------------------------------------073.1 使用条件---------------------------- ----------------------------------07--083.2 安装方向-------------------------------------------------------------------083.3 安装空间-------------------------------------------------------------------083.4 电路安装-------------------------------------------------------------------08四、 电路连接-------------------------------------------------------------------------094.1 基本接线原理图----------------------------------------------------------094.2 基本接线示意图----------------------------------------------------------104.3 典型应用接线图----------------------------------------------------------114.4 端子说明---------------------------------------------------------------11--12五、 显示及操作说明----------------------------------------------------------------125.1 面板示意图----------------------------------------------------------------125.2 按键功能说明------------------------------------------------------------135.3 显示状态说明-------------------------------------------------------------13六、 软起动器的控制模式----------------------------------------------------------146.1 限流起动-------------------------------------------------------------------146.2 斜坡限流起动-------------------------------------------------------------156.3 电压斜坡起动-------------------------------------------------------------156.4 自由停车-------------------------------------------------------------------156.5 软停车----------------------------------------------------------------------16七、功能项及其说明-----------------------------------------------------------------167.1 参数项------------------------------------------------------------------------167.2 功能说明----------------------------------------------------------------16--17八、 故障检测与排除----------------------------------------------------------------178.1 故障代码表-------------------------------------------------------------17--188.2 故障排除---------------------------------------------------------------------18九、 日常维护--------------------------------------------------------------------18--19十、 附表说明-------------------------------------------------------------------------19 附表一规格型号及附件选用(以380V为例) -----------------------------19--20 附表二不同应用的基本设置------------------------------------------------20--21 附表三软起动器外形及开孔尺寸-----------------------------------------------21 附表四软起动器选型--------------------------------------------------------------22前言感谢您使用西安西驰电气有限责任公司生产的CMC-L系列电动机软起动器。
软启动器作用安全操作及保养规程
软启动器作用安全操作及保养规程软启动器的作用软启动器是一种电气控制元件，能够防止电机突然启动带来的冲击，在电机启动时通过逐步增加电压和限制启动电流实现电机的平稳启动。
软启动器是一种可靠的设备，它能有效地延长电动机的寿命，保护电路以及减轻负载。
以下是软启动器的主要作用：1.保护电机：软启动器能够防止电机在启动时由于过电流、过电压等原因而损坏，从而延长电机的使用寿命。
2.保护负载：软启动器能够控制电机的启动速度，减少启动时的冲击力，从而减少对负载的影响。
3.节能减排：软启动器能够控制电机的启动电流，从而减少电网对电机的负荷，以达到节能减排的目的。
4.改善稳态性能：软启动器能够改善电机的稳态性能，提高电机的回路有效性。
软启动器的安全操作规程软启动器是一种非常重要的设备，其涉及到电机的正常运行和工作效率的保证。
因此，必须正确地使用软启动器并遵守相关的操作规程。
以下是使用软启动器时应注意的操作规程：1.安全操作：在使用软启动器时，操作人员必须具备一定的电气知识，了解电器相关的规定和安全操作方法。
在操作软启动器时必须保证安全，避免发生意外事故。
2.防止过载：软启动器的额定电流和额定电压必须与电机的额定电流和额定电压相匹配，以避免发生过载，导致电机损坏。
3.控制启动时间：软启动器能够控制电机的启动时间，必须设置合理的启动时间，以避免电机启动时间过长造成的电机过热等问题。
4.检查接线：在使用软启动器前，必须检查软启动器的接线是否正确，避免接线电路不良导致损坏。
5.对电路进行维护和维修：如发现软启动器的电路损坏，必须及时维修或更换软启动器。
软启动器的保养规程保养软启动器能够延长软启动器的使用寿命，保证其正常运行。
以下是软启动器的保养规程：1.定期检查：定期检查软启动器的外壳、端子、接头和接线板等部件，保证软启动器的干净和整洁。
2.定期清洗：定期清洗软启动器的内部和外部，取出灰尘和污垢，保证软启动器的干净整洁。
3.定期校准：软启动器需要定期校准电流和电压，确保软启动器的准确度和稳定性。
软启动器安全操作保养规程
软启动器安全操作保养规程软启动器是一种用于电动机启动的设备，在大型机电设备中应用广泛，主要作用是保护电机、减少起动电流冲击和延长电机使用寿命。
然而，软启动器的安全操作和保养对于设备的正常运行和延长使用寿命也非常重要。
以下是软启动器的安全操作和保养规程。
一、操作1.1 使用前应检查在使用软启动器之前，应该对设备进行以下检查：1.检查所有电路连接是否牢固；2.检查受控对象是否正确接线；3.检查主电源电压与软启动器额定电源电压是否匹配；4.检查软启动器选型是否正确，特别是容量和功率。
1.2 启动过程中应注意在启动软启动器的过程中，应该注意以下事项：1.启动时应先观察仪表是否正常，如果异常应该及时停机检查；2.动作后应看电机是否正常运行；3.应避免短时间内频繁的启停操作；4.应该避免长时间过载。
1.3 停机时应注意在停止软启动器的过程中，应该注意以下事项：1.停机前应先调低电机负载，使其停运后自然冷却；2.停机后应切断软启动器电源；3.长时间停用的设备应该定期检查。
二、保养2.1 周期性检查软启动器在使用一段时间后应该进行定期检查，确保其正常功能、顺畅动作和防护性能的可靠性，一般可以分为日常检查和定期检查。
1.日常检查：检查系统，按照需要检查操作板、悬挂器、接线端子和凸形接触器通道. 特别应注意储存电容器上电解液液位的检查、紧固弹簧装置是否牢固等。
此外，还应记录日常运行情况和检修情况，以便排除错误和检查。
2.定期检查：对系统所有部件进行全面检查，一般应在一年至两年之间进行一次，具体时间根据使用情况而定。
除了检查日常运行情况的表格外，还应包括使用系统的故障记录。
定期检查还应对软启动器进行维护保养。
这包括系统清洁和维护，紧固各零件，检查电容器和接线等。
2.2 维护软启动器在日常使用时也需要做到以下几点：1.定期清洁软启动器表面及内部电路，确保其良好的通风、散热和防护性能；2.确保其配件及零件完好无损，如发现损坏及时更换；3.定期换位使用软启动器，以平均使用寿命，延长软启动器的使用寿命；4.软启动器未使用时应储存于安全环境中。
QJR~400软启动使用说明书
在安装、使用产品前请仔细阅读产品使用说明书QJR1系列矿用隔爆兼本质安全型交流真空软起动器使用说明书************************公司2010年9月目录1 概述---------------------------------------------------------------------------------------------21.1 产品特点--------------------------------------------------------------------------------------21.2 主要用途及选用围-----------------------------------------------------------------------31.3 型式、规格、型号的组成及其代表意义-----------------------------------------------31.4 使用环境条件--------------------------------------------------------------------------------31.5 结构特征--------------------------------------------------------------------------------------4 2 结构特征与工作原理---------------------------------------------------------------------52.1 原理图示意图---------------------------------------------------------------------------------52.2 工作原理--------------------------------------------------------------------------------------5 3 技术特性---------------------------------------------------------------------------------------63.1 主要性能--------------------------------------------------------------------------------------64 控制器及参数---------------------------------------------------------------------------------64.1 端子功能----------------------------------------------------------------------------------------64.2 控制器示意图----------------------------------------------------------------------------------74.3 功能键-------------------------------------------------------------------------------------------74.4 状态信息----------------------------------------------------------------------------------------84.5 软启动部参数介绍-------------------------------------------------------------------------94.6 故障代码---------------------------------------------------------------------------------------104.7 中文显示屏使用及接线图----------------------------------------------------------------134.8 门按钮操作及参数调节-------------------------------------------------------------------145 使用注意事项------------------------------------------------------------------------------176 使用步骤---------------------------------------------------------------------------------------176.1 开箱检查-------------------------------------------------------------------------------------176.2 线路检查-------------------------------------------------------------------------------------186.3 接线腔----------------------------------------------------------------------------------------186.4 基本参数设定-------------------------------------------------------------------------------196.5 试运行----------------------------------------------------------------------------------------20 7 附端子图及说明----------------------------------------------------------------------------218 主要元器件明细表------------------------------------------------------------------------269 用户须知--------------------------------------------------------------------------------------261 概述本产品的执行标准为：MT/T943-2005 矿用低压交流软起动器、Q/************************1.1 产品特点QJR1系列矿用隔爆兼本质安全型交流真空软起动器（以下简称软起动）是应用BENSHAW最新技术研制生产的最新一代高新技术产品。
AB软启动操作使用说明
A-B软启动器操作使用说明电化厂机动科二00一年十月一．软启动器的起动方式选择┅┅┅┅┅ 2 二．软启动器的参数查看方法┅┅┅┅┅ 3 三．参数修改┅┅┅┅┅ 5 四．常见故障信息及消除方法┅┅┅┅┅ 5 五．常见故障说明┅┅┅┅┅7 六．常用参数及说明┅┅┅┅┅8 七．软启动器的初次调试┅┅┅┅┅11软启动器使用操作说明一．软启动器的起动方式选择：软启动器的起动方式常用的有以下几种：1．软起动：该方式是最常用的起动方式，电动机可根据参数设定的初始转矩进行起动。
起动加速时间在0—30S之间，由用户自行调节。
起动斜坡加速期间，输出至电机的电压不断上升，当软启动器的控制器检测到电动机已达到额定转速状态，则输出电压将自动切换到全电压。
（若设定的起动时间为30S，在20S的时候如果电动机已达到额定转速，电机端电压已达到全电压，则不必等到30S）2．限流起动：限流起动顾名思义，限制电机的起动电流，该方式为电动机提供一固定电压的降压起动。
限流水平可由用户在电机满载电流的500-600%间调节，限流起动时间0—20S由用户设定。
在起动过程中，当软起动器的控制器检测到电机的额定转速时，输出电压将自动切换成全压输出，这点与软起动方式有些区别：软起动过程电压是无级不断增加的；而限流起动是始终以一固定电压起动的。
3．全压起动：该方式同一般设备的启动相同，一般来说，既然选用了软启动器就不太会选用该方式进行起动。
4．可选择的突跳起动：该起动功能一般是附加于软起动方式或限流起动方式之中，为电动机起动提供一个大提升转矩以克服负载惯性，突跳时间可由用户在0.0—2.0S之间设定。
我厂采用的软起动方式主要有以下两种：1．限流加突跳起动方式：该方式主要用于PVC的水环压缩机、抽风机、鼓风机和排渣泵等设备，因为这些设备的电机容量较大，起动电流较大，其供电线路也较长，采用限流起动，可减少对配电室母线电压的影响，以免造成当大设备启动时，母线压降大，使照明及其他设备失电跳闸的情况发生。
POWTRAN PJ R 2系列电机 软启动器 说明书
2. 安装 和 连接
2-4 主电路和接地端子连接
表2 -4-1主 电路和接地端子 功能 端 子标 记 1 L 1,3 L 2,5 L 3 2 T 1,4T 2,6 T 3 A 2,B2,C 2 端子名称 主 电 路 电源 的 输 入 软 起 动 输出 连 接 旁路连接 软 起 动 器接 地 连接3相电源 连接3相电 动机 连接 旁路电磁接触 器 软起 动器箱体的接 地端子 应良 好接地 说 明
7 .操作 步骤… ………… …… … … ……………………………… … …13 8 .帮 助信息…… … …… ……………………………………… ……… 14 9.保护功能 ……………………………………………… ………1 4-16
9-1 保 护 功 能说 明 … … … …… … … … … … … … … … … … … … …… … … 14 9-2 保 护 功 能设 定 … … … … … … … … … … … … … … … … … … … …… … 15 9- 3 保 护 脱 扣 曲 线 …… … … … … … … … … … … … … … … … … … … … … 16
10.保护动作 ………… ………… …… …… …… … ……………… … 17 11 .故 障诊 断… …… … ……… … … … … … … … … … …… …… ……18 12 .起 动 模 式… … ……………………………… ………… … 19 -21
1 2 - 1 限 电 流 起 动 模 式 ,1 2 - 2 电 压 斜 坡 起 动 … …… …………………… 19 1 2 - 3 突 跳 起 动 ,1 2 - 4 电 流 斜 坡启 动 模 式 … … … … … … … … … … … 20 1 2- 5电压 限 流双 闭 环 起 动 ,1 2 - 6 软 停 机 ,1 2 - 7 自 由 停 机 … … … … 21
CGR2000系列软启动器用户手册
改软启动器的实际输出电流，使其和实际负载大小相匹配，以
保证软启动器对电机的启动效果和保护功能的准确性。
优 异 的 软 当您设定了软停车工作模式后，不论是在启动过程中，还是在
停车性能 运行状态，均具备软停车效果；对于不同类型的负载，通过合
理的参数设置均可实现平稳的停车效果，尤其适用于流水作业
的灌装生产线和水泵类等负载。
CGR2000系列软启动器
目录
西安启功电气有限公司 XI'A N CHEEGON ELECTRIC CO., LTD
1 CGR2000系列软启动器的作用及特点
1
1.1 作用
1
1.2 特点
1
2 产品型号及检查
2
3 使用条件及安装
3
3.1 使用条件
3
3.2 安装要求
3
4 工作原理
4
5 外接端子及基本接线
2 OPERATION MENU
CGR2000系列软启动器
西安启功电气有限公司 XI'A N CHEEGON ELECTRIC CO., LTD
3. 使用条件及安装
3.1 使用条件
使用条件对软启动器的正常使用及寿命有很大影响，因此请将软启动器安装在 符合下列条件的场所。
常规产品的使用条件：
供电电源：市电、自备电站、柴油发电机组。
0
500 1000 1500 2000 2500 3000 3500 4000 H(m)
3.2 安装要求
CGR2000系 列 软 启 动 器 的 安 装 方 式 为 壁 挂 式 。
CGR2000系列软启动器
3 OPERATION MENU
4. 工作原理
C G R 2 0 0 0系 列 电 动 机 软 启 动 器 采 用 三 对 反 并 联 的 晶 闸 管 串 接 于 交 流 电 机 的 定 子回路上。利用晶闸管的电子开关作用，通过微处理器控制其触发角的变化来改 变晶闸管的开通程度，由此来改变电动机输入电压大小，以达到控制电动机的软 启目的。当启动完成后软启动器的输出达到额定电压，这时将通过旁路控制输出 信号控制三相旁路接触器KM吸合，将电动机投入电网运行。
系列软启动器安全操作及保养规程
系列软启动器安全操作及保养规程前言本文主要针对系列软启动器的安全操作及保养规程进行介绍，旨在帮助用户提高安全意识和保养水平，保障设备的正常运行。
在使用系列软启动器时，务必遵守以下规程。
安装前的准备在安装系列软启动器之前，请务必做好以下准备工作：1.确认所购买的系列软启动器型号是否符合实际需要2.检查软启动器的完整性，确认无破损或缺失3.确认所购买的系列软启动器是否兼容现有电子设备4.请按照电子设备的接线要求进行接线安装过程中的注意事项在安装系列软启动器过程中，请注意以下几点：1.系列软启动器必须按照说明书的接线方式接线，不要错误接线2.如果不确定接线方法，请联系售后服务人员3.确认所有接线完成后，要用万用表进行测量，确保接线正常系列软启动器的安全操作在使用系列软启动器时，请遵守以下安全操作：1.确认软启动器的供电电压与所需电压一致2.软启动器工作时，请勿进行接线或其他操作，以免发生意外3.长时间不使用软启动器时，建议拔掉电源插头4.确认使用软启动器的环境温度和湿度是否符合要求5.如发现异常现象，请及时停止使用软启动器并联系售后客服系列软启动器的保养方法为确保系列软启动器正常运行，我们建议按以下规程进行保养：1.定期检查软启动器的外观，并清理尘垢和污渍2.定期检查软启动器的内部及连接部位，并紧固螺钉3.定期检查软启动器的散热器，并清理灰尘4.定期检测软启动器电容器的电容值是否正常5.定期检查软启动器的接线是否松动或脱落结论通过本文的介绍，我们可以清楚地了解到系列软启动器的安全操作及保养规程。
只有我们遵守这些规程，才能保证软启动器的正常运行，延长使用寿命，降低故障率。
希望本文能够对广大用户有所帮助。
软启动器说明书
软启动器说明书1. 简介软启动器是一种用于快速启动应用程序或文件的工具。
它提供了一个方便的方式来组织和访问您经常使用的应用程序和文件，避免了繁琐的搜索和浏览过程。
软启动器通常以图标的形式显示在任务栏或屏幕上，用户可以通过单击图标来启动相应的应用程序或文件。
2. 使用方法软启动器的使用非常简单，以下是一些常见的操作方法：2.1 添加应用程序或文件要添加一个应用程序或文件到软启动器中，只需执行以下步骤：1.打开软启动器的设置界面。
2.点击“添加应用程序”或“添加文件”按钮。
3.在弹出的文件选择对话框中，选择要添加的应用程序或文件。
4.确认选择，应用程序或文件将被添加到软启动器中。
2.2 启动应用程序或文件要启动一个已添加到软启动器中的应用程序或文件，只需执行以下步骤：1.单击软启动器的图标。
2.在弹出的菜单中，找到要启动的应用程序或文件的图标。
3.单击该图标，应用程序或文件将被启动。
2.3 移除应用程序或文件如果您不再需要某个应用程序或文件在软启动器中显示，可以执行以下步骤将其移除：1.打开软启动器的设置界面。
2.找到要移除的应用程序或文件的图标。
3.单击移除按钮，应用程序或文件将从软启动器中移除。
3. 设置选项软启动器通常提供一些设置选项，以满足用户的个性化需求。
以下是一些常见的设置选项：3.1 图标大小和排列方式用户可以调整软启动器中图标的大小和排列方式，以适应不同的屏幕分辨率和使用习惯。
通过设置选项，用户可以选择图标的大小（小、中、大）和排列方式（水平或垂直）。
3.2 显示/隐藏标签软启动器通常显示应用程序或文件的名称作为图标下方的标签。
用户可以通过设置选项来选择是否显示这些标签，以腾出更多的屏幕空间。
3.3 自定义快捷键某些软启动器支持自定义快捷键，用户可以通过设置选项来为特定的应用程序或文件分配快捷键。
这样一来，用户只需按下预定义的快捷键，即可快速启动相应的应用程序或文件。
4. 注意事项在使用软启动器的过程中，也需要注意一些事项：1.软启动器占用系统资源较少，但过多的应用程序或文件添加到软启动器中可能会导致显示不清晰或拖动缓慢等问题。
发电机软启动器的使用方法
发电机软启动器的使用方法有远控和近控两种：
•远控方式：电机软起动器由前级开关通过一个常开触点进行控制的方式。
•近控方式：由2只按钮控制电机软起动器的起动、停止。
电机软起动器在使用过程中应注意以下几点：
•电机软起动器两次起动时间间隔不能小于3min，每小时内起动次数不大于12次。
•电机软起动器的外壳必须可靠接地。
•安装时切勿用兆欧表测量端子间及可控硅两端的电阻，以免造成对电机软起动器的破坏。
•电机软起动器内的主要核心部件，特别是可控硅和控制盒部分，使用者请不要拆开，以免因核心部件损坏而使
电机软起动器瘫痪。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
软启动器使用11个注意事项
1、软启动器的安装和维护需由合格的专业人员进行。
2、严禁使用高压测试设备（如兆欧表）测试软启动器的绝缘。
4、如果要求电动机可逆运行，可以在进线侧装一个反转接触器，注意不要装在软起动器输出侧。
5、饶线型电动机转子串入适当的起动机电阻以提高起动转矩后，软起动器也可以用来起动饶线型电动机，当电动机达到全速并且稳定后，起动电阻应该被旁路，减小功率损耗。
6、严禁将功率因数补偿电容放在软起动器的输出侧，且在起动期间不能切换电容。
7、软起动器本身没有短路保护，为了保护其中的晶闸管，应该采用快速熔断器。
快速熔断器应根据软起动器的额定电流来选择。
须指出，由于低压断路器开断时间较长（约为0.1S）不宜用于晶闸管的保护。
8、当软起动器使用电动机制动停机时，只是由于晶闸管不导通，使用电动机的输入电压为0V，但在电动机与电源之间并没有形成电气隔离，因此在检修电动机或线路时，必须切断供电电源。
为此，应在软起动器与电源之间增设断器路。
9、当软起动器功率较大或者台数较多时，产生的高次谐波会对电网造成不良影响，并对电子设备产生干扰。
为此，可在电动机在起动线路中装设旁路接触器，当电动机平稳起动至正常转速时，旁路接触器闭合，把软起动器短接。
即在起动完成之后，大功率晶闸管不再工作，从而消除高次谐波对电网及电子设备的干扰。
10、软起动器内置有多种保护功能（如失速及堵转测试、相间平衡、欠载保护、欠电压保护、过电压保护等），具体应用时应根据实际需要通过编辑来选择保护功能或使某些保护功能失效。
比如，在突然断电比过负载造成的损失更大的场合，其过负载保护应作用玞信号而不应作用于切断电路。
11、软起动器的使用环境要求比较高，应做好通风散热工作，安装时应在其上、下方留出一定空间，使空气能流过其功率模块。
当软起动器的额定电流较大时，要采用风机降温。
