各种电源和接地符号区别
如何区别火线零线和地线
如何区别⽕线零线和地线如何区别⽕线零线和地线⼀、为了使交流电有很⽅便的动⼒转换功能，通常⼯业⽤电，三根正弦交流电。
电流相位(反映电流的⽅向⼤⼩)相互相差120度。
通常我们将每⼀根这样的导线称为相线(⽕线),通常电⼒传输是以三相四线的⽅式，三相电的三根头称为相线，三相电的三根尾连接在⼀起称中性线也叫"零线"。
叫零线的原因是三相平衡时刻中性线中没有电流通过了，再就是它直接或间接的接到⼤地，跟⼤地电压也接近零。
地线是把设备或⽤电器的外壳可靠的连接⼤地的线路，是防⽌触电事故的良好⽅案．⽕线⼜称相线，它与零线共同组成供电回路。
在低压电⽹中⽤三相四线制输送电⼒，其中有三根相线⼀根零线。
为了保证⽤电安全，在⽤户使⽤区改为⽤三相五线制供电，这第五根线就是地线，它的⼀端是在⽤户区附近⽤⾦属导体深埋于地下，另⼀端与各⽤户的地线接点相连，起接地保护的作⽤。
⽕线、零线、地线的颜⾊按我国现⾏标准，从线⾊上分，⼀般应该是⽕线－红⾊，零线－绿⾊或黄⾊（也有的是⿊⾊），地线是黄绿相间。
如果是三相插座，左边是零线，中间（上⾯）是地线，右边是⽕线⽤电分为动⼒⽤电和家⽤电．动⼒⽤电就是常说的380伏电,多⽤于⼯⼚.这种电多是三相四线.四线中三根⽕线,⼀根零线.⽕线是指三相四线电⽹A B C中的任意⼀相,零线是指三相四线对地⽆电压有电流的那⼀根电线, 三根⽕线经过负载如电动机等⽤电设备后都经过零线形成回路,设备才能正常⼯作.零线在发电⼚是接地的. ⼀般情况下，三相电路中⽕线使⽤红、黄、蓝三种颜⾊表⽰三根⽕线，零线使⽤⿊⾊。
家⽤电是指我们常说的220伏电也叫单相电,有两根线,⼀根⽕线,⼀根零线.⽕线经过负载如灯泡等⽤电器后经零线形成回路,⽤电器才能正常⼯作.这⾥的零线在发电⼚也是接地的.单相照明电路中，⼀般黄⾊表⽰⽕线、蓝⾊是零线、黄绿相间的是地线。
也有些地⽅使⽤红⾊表⽰⽕线、⿊⾊表⽰零线、黄绿相间的是地线。
⼀般情况下红⾊是⽕线，蓝⾊是零线，⿊⾊是地线.动⼒电和家⽤电的零线虽然在发电⼚都是接地的,但我们平时说的地线和零线不是⼀个概念.你看我们家⾥的三孔电源插座,如果是正规施⼯,其中⼀个孔是⽕线,⼀个孔是零线,⼀个孔是地线.这⾥的地线整座楼汇集后接地.这才是常说的地线.多数家⽤电器都要求要接地线,就是要和这根地线接在⼀起.⽕线是带电的,地线和零线是不带的,家⽤两插孔的插座⾥有⼀根⽕线,⼀根零线,⽤电笔能测出带电来的是⽕线,不带电的是零线,三插孔的插座⾥才有地线,地线要连接在⽤电器的外壳上,以防⽌电器漏电使⼈触电伤亡。
各种电源符号区别
各种电源符号区别The Standardization Office was revised on the afternoon of December 13, 2020DCpower一般是指带实际电压的源，其他的都是标号（在有些仿真软件中默认的把标号和源相连的）~~~~~~VDD:电源电压（单极器件）；电源电压（4000系列数字电路）；漏极电压（场效应管）VCC：电源电压（双极器件）；电源电压（74系列数字电路）；声控载波（Voice Controlled Carrier)VSS:地或电源负极VEE：负电压供电；场效应管的源极（S）VPP：编程/擦除电压。
详解：在电子电路中，VCC是电路的供电电压, VDD是芯片的工作电压：VCC：C=circuit 表示电路的意思, 即接入电路的电压， D=device 表示器件的意思, 即器件内部的工作电压，在普通的电子电路中，一般Vcc>Vdd !VSS：S=series 表示公共连接的意思，也就是负极。
有些IC 同时有VCC和VDD，这种器件带有电压转换功能。
在“场效应”即COMS元件中，VDD乃CMOS的漏极引脚，VSS乃CMOS的源极引脚，这是元件引脚符号，它没有“VCC”的名称，你的问题包含3个符号，VCC / VDD /VSS，这显然是电路符号除了正确进行接地设计、安装,还要正确进行各种不同信号的接地处理。
控制系统中，大致有以下几种地线：（1）数字地：也叫逻辑地，是各种开关量（数字量）信号的零电位。
（2）模拟地：是各种模拟量信号的零电位。
（3）信号地：通常为传感器的地。
（4）交流地：交流供电电源的地线，这种地通常是产生噪声的地。
（5）直流地：直流供电电源的地。
（6）屏蔽地：也叫机壳地，为防止静电感应和磁场感应而设。
以上这些地线处理是系统设计、安装、调试中的一个重要问题。
下面就接地问题提出一些看法：（1）控制系统宜采用一点接地。
一般情况下,高频电路应就近多点接地，低频电路应一点接地。
各种电源和接地符号区别

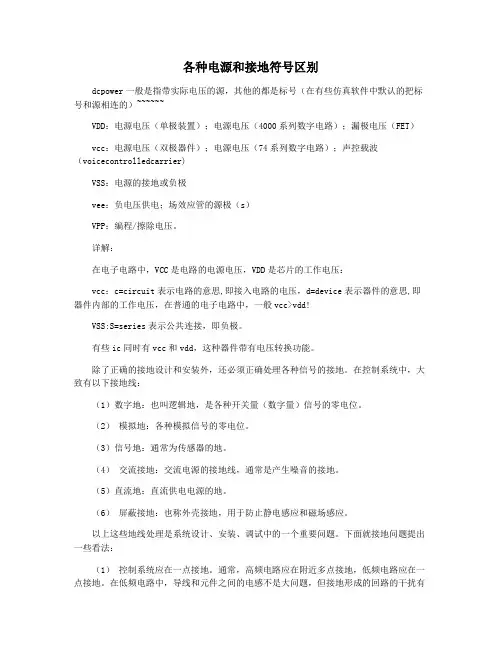

各种电源和接地符号区别dcpower一般是指带实际电压的源，其他的都是标号（在有些仿真软件中默认的把标号和源相连的）~~~~~~VDD：电源电压（单极装置）；电源电压（4000系列数字电路）；漏极电压（FET）vcc：电源电压（双极器件）；电源电压（74系列数字电路）；声控载波（voicecontrolledcarrier)VSS：电源的接地或负极vee：负电压供电；场效应管的源极（s）VPP：编程/擦除电压。
详解：在电子电路中，VCC是电路的电源电压，VDD是芯片的工作电压：vcc：c=circuit表示电路的意思,即接入电路的电压，d=device表示器件的意思,即器件内部的工作电压，在普通的电子电路中，一般vcc>vdd!VSS:S=series表示公共连接，即负极。
有些ic同时有vcc和vdd，这种器件带有电压转换功能。
除了正确的接地设计和安装外，还必须正确处理各种信号的接地。
在控制系统中，大致有以下接地线：（1）数字地：也叫逻辑地，是各种开关量（数字量）信号的零电位。
（2）模拟地：各种模拟信号的零电位。
（3）信号地：通常为传感器的地。
（4）交流接地：交流电源的接地线，通常是产生噪音的接地。
（5）直流地：直流供电电源的地。
（6）屏蔽接地：也称外壳接地，用于防止静电感应和磁场感应。
以上这些地线处理是系统设计、安装、调试中的一个重要问题。
下面就接地问题提出一些看法：（1）控制系统应在一点接地。
通常，高频电路应在附近多点接地，低频电路应在一点接地。
在低频电路中，导线和元件之间的电感不是大问题，但接地形成的回路的干扰有很大的影响。
因此，通常使用一个点作为接地点；然而，单点接地不适用于高频，因为在高频下，地线上存在电感，这会增加地线阻抗，并在地线之间产生电感耦合。
一般来说，如果频率低于1MHz，可以使用一点接地；高于10MHz时，采用多点接地；1~10MHz之间可采用单点接地或多点接地。
（2）交流地与信号地不能共用。

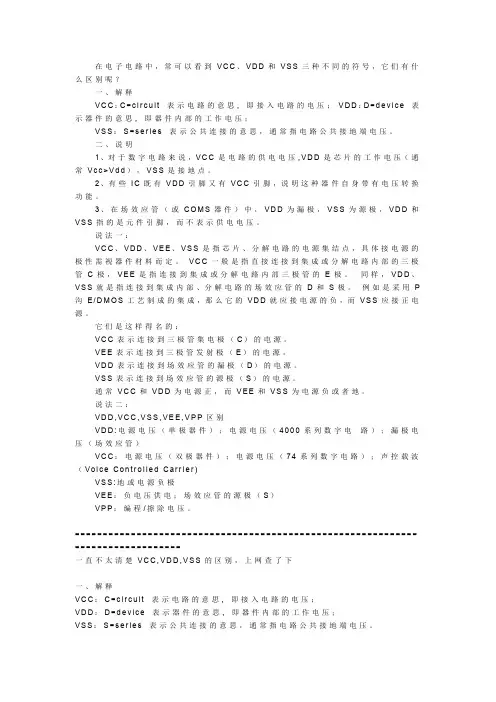

电路中GND和GROUND、VCC,VDD,VEE,VSS有什么区别
============================================================= =================== 一 直 不 太 清 楚 VCC,VDD,VSS 的 区 别 ， 上 网 查 了 下
一、解释 VCC： C=circuit 表 示 电 路 的 意 思 , 即 接 入 电 路 的 电 压 ； VDD： D=device 表 示 器 件 的 意 思 , 即 器 件 内 部 的 工 作 电 压 ； VSS： S=series 表 示 公 共 连 接 的 意 思 ， 通 常 指 电 路 公 共 接 地 端 电 压 。
二、说明
1、对于数字电路来说，VCC 是电路的供电电压,VDD 是芯片的工作电压（通常 Vcc>Vdd），VSS 是接地 点。 2、有些 IC 既有 VDD 引脚又有 VCC 引脚，说明这种器件自身带有电压转换功能。 3、在场效应管（或 COMS 器件）中，VDD 为漏极，VSS 为源极，VDD 和 VSS 指的是元件引脚，而不表 示供电电压。 4、一般来说 VCC=模拟电源,VDD=数字电源,VSS=数字地,VEE=负电源
VDD&VCC&VSS
V D D : 电 源 电 压（ 单 极 器 件 ）；电 源 电 压（ 4 0 0 0 系 列 数 字 电 路 ）； 漏极电压（场效应管） VCC： 电 源 电 压 （ 双 极 器 件 ） ； 电 源 电 压 （ 74 系 列 数 字 电 路 ） ； 声 控 载 波 （ Voice Controlled Carrier) VSS:地 或 电 源 负 极 VEE： 负 电 压 供 电 ； 场 效 应 管 的 源 极 （ S） VPP： 编 程 /擦 除 电 压 。 详解： 在 电 子 电 路 中 ， VCC 是 电 路 的 供 电 电 压 , VDD 是 芯 片 的 工 作 电 压： VCC ： C=circuit 表 示 电 路 的 意 思 , 即 接 入 电 路 的 电 压 ， D=device 表 示 器 件 的 意 思 , 即 器 件 内 部 的 工 作 电 压 ， 在 普 通 的 电 子 电 路 中 ， 一 般 Vcc>Vdd ! VSS： S=series 表 示 公 共 连 接 的 意 思 ， 也 就 是 负 极 。 有 些 IC 同 时 有 VCC 和 VDD， 这 种 器 件 带 有 电 压 转 换 功 能 。 在 “场 效 应 ”即 COMS 元 件 中 ， VDD 乃 CMOS 的 漏 极 引 脚 ， VSS 乃 CMOS 的 源 极 引 脚 ， 这 是 元 件 引 脚 符 号 ， 它 没 有 “VCC”的 名 称
电气设备常用文字符号
电气设备常用文字符号在电气控制领域中，一些特定的文字符号被广泛使用。
这些文字符号在设计、编程、绘制电路图和参数说明中非常重要，因为它们提供了非常重要的信息。
本文章将介绍一些电气设备常用文字符号。
1. 电源标志电源标志通常用来标注电路图中的电源输入和输出。
在美国，这个符号表示总电路电源线，该符号是一个圆圈（空心或实心），在圆圈内部有一条水平或垂直的线，表示电源的极性。
通常即使在标注的电源电压不明确时，这个符号也会自动标识出该电源的极性。
在欧洲，电源标记的符号颜色不同，符号是一个矩形，并有两个悬挂向下的线表示电源的极性。
2. 接地标志接地标志是一个表示接地点的符号。
接地标志通常用于连接电路上的设备接地点。
在美国，接地标志是一个三角形，其中下方有一条水平线，并在三角形的顶部有两个竖线。
在欧洲，接地标志是一个由三个悬置向下的线组成的等边三角形。
3. 断路器标志断路器标志通常用于表示断电器或隔离开关位置。
在电路图上，断路器符号通常表示在流动过程中的电气断开。
在美国，断路器符号由一个正方形表示，正方形的中心垂直地通过一个熔断器包含熔断器符号，表示断路器关掉。
在欧洲，断路器符号由一个空心的方框内垂直个水平各有一条线组成。
4. 电机标志电机标志用来代表所有类型的电动机，包括异步电动机和直流电动机等。
在电路图中，电机符号通常用于标注电动机线圈的连接点或控制继电器。
欧洲和美国通常使用类似的电机符号，包括一个有矩形加上半圆的标志。
矩形代表电机本身，半圆表示电机的转子。
5.传感器标志传感器标志通常用于标注用于探测温度、压力和流量等的传感器。
在电路图中，传感器符号通常用于标注传感器出信息或编码器的连接方式。
通常，在电路图上，传感器符号表示为一个小圆圈，周围带有线条和箭头，这些线条和箭头表示连接传感器电路和信号。
6. 变压器标志变压器标志通常用于标注步进电机、分配变压器或调节电压的变压器。
在电路图中，变压器符号通常用于表示变压器的主要元件，包括绕组及其连接点。
各种电源和接地符号区别

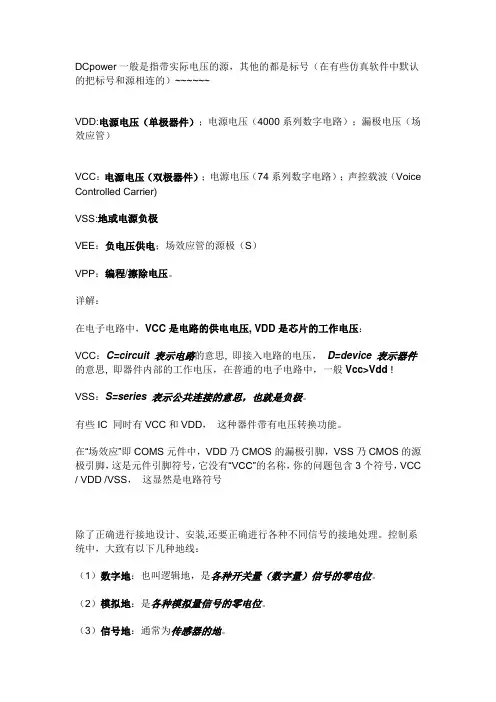

DCpower一般是指带实际电压的源，其他的都是标号（在有些仿真软件中默认的把标号和源相连的）~~~~~~VDD:电源电压（单极器件）；电源电压（4000系列数字电路）；漏极电压（场效应管）VCC：电源电压（双极器件）；电源电压（74系列数字电路）；声控载波（Voice Controlled Carrier)VSS:地或电源负极VEE：负电压供电；场效应管的源极（S）VPP：编程/擦除电压。
详解：在电子电路中，VCC是电路的供电电压, VDD是芯片的工作电压：VCC：C=circuit 表示电路的意思, 即接入电路的电压，D=device 表示器件的意思, 即器件内部的工作电压，在普通的电子电路中，一般Vcc>Vdd ! VSS：S=series 表示公共连接的意思，也就是负极。
有些IC 同时有VCC和VDD，这种器件带有电压转换功能。
在“场效应”即COMS元件中，VDD乃CMOS的漏极引脚，VSS乃CMOS的源极引脚，这是元件引脚符号，它没有“VCC”的名称，你的问题包含3个符号，VCC / VDD /VSS，这显然是电路符号除了正确进行接地设计、安装,还要正确进行各种不同信号的接地处理。
控制系统中，大致有以下几种地线：（1）数字地：也叫逻辑地，是各种开关量（数字量）信号的零电位。
（2）模拟地：是各种模拟量信号的零电位。
（3）信号地：通常为传感器的地。
（4）交流地：交流供电电源的地线，这种地通常是产生噪声的地。
（5）直流地：直流供电电源的地。
（6）屏蔽地：也叫机壳地，为防止静电感应和磁场感应而设。
以上这些地线处理是系统设计、安装、调试中的一个重要问题。
下面就接地问题提出一些看法：（1）控制系统宜采用一点接地。
一般情况下,高频电路应就近多点接地，低频电路应一点接地。
在低频电路中，布线和元件间的电感并不是什么大问题，然而接地形成的环路的干扰影响很大，因此，常以一点作为接地点；但一点接地不适用于高频，因为高频时，地线上具有电感因而增加了地线阻抗，同时各地线之间又产生电感耦合。
水电图纸上各种符号的意义
水电图纸上各种符号的意义SC:钢管PC: PVC聚乙烯阻燃性塑料管CT:桥架WC:沿墙暗敷设WS:沿墙明敷设CC:沿顶板暗敷设F:暗敷在地板CE:沿顶板明敷YJV:电缆SYV:电视线PE:接地(黄绿相兼)PEN:接零(蓝色)3项线(火线):A项(黄) B项(绿) C项(红)KV: (电压)千伏BV:散线MEB:总等电位LEB:局部等电位线路敷设方式代号PVC——用阻燃塑料管敷设DGL——用电工钢管敷设VXG——用塑制线槽敷设GXG——用金属线槽敷设KRG——用可挠型塑制管敷设线路明敷部位代号LM—沿屋架或屋架下弦敷设ZM——沿柱敷设QM——沿墙敷设PL——沿天棚敷设线路暗敷部位代号LA——暗设在梁ZA—暗设在柱QA—暗设在墙PA——暗设在屋面或顶棚DA——暗设在地面或地板PNA—暗设在不能进入的吊顶照明灯具安装方式代号：D——吸顶式L——链吊式G——管吊式B——壁装式R——嵌入式BR—墙壁安装配电线路的标注方法：a——b(c×d)e——f其中：a--回路编号b--导线型号c--导线根数d--导线截面e--敷设方式及穿管管径f--敷设部位灯具吸顶安装标注方法：其中：a--灯数b--型号或编号c--每盏照明灯具的灯泡个数d--灯泡容量，We--灯泡安装高度，mf--安装方式L--光源种类，白炽灯或荧光灯如何识别配电图以及上面电器符号配电系统图怎么看，符号，字母含义等配电系统图上的符号系统图中某线路上标有:ZR-YJV-4*25+1*16-CT-SC80-ACCZR 表示阻燃YJV--交联聚乙烯绝缘低卤、阻燃、耐火型电力电缆4*25+1*16是线的平方数SC是表示水煤气钢管CT是表示电缆桥架敷设80说的是公称直径既不是外径也不是径ACC是表示：暗敷设在不能进人的吊顶BV(2*6+E6)SC20-C：BV：是聚氯乙烯绝缘电线2*6+E6)：是表示两根6平方毫米的电源线，加一根6平方毫米的接地保护线SC20-C ：是说明使用DN20的水煤气管做穿线管，暗敷“LGJ185/25”LGJ是钢芯铝绞线的意思，185是指导线的截面积，25是指的是钢芯的截面积，这种型号应该是用于110KV的输电线路在插座中：L----火线、N----零线、G---地线、插座部有此符号标识。
电源安规符号标识
常见标志符号符号说明符号说明A 安培Ⅱ类HZ 赫兹Ⅲ类V 伏特保护性接地W 瓦特保护性接地交流电源Ac 底架接地直流电源Dc 独立式标志直流和交流电源中国强制认证标志(安全)适宜于直接安装在普通可燃材料表面的灯具中国强制认证标志(电磁兼容) 不适宜直接安装在普通可燃材料表面的灯具（只适宜于安装在非可燃材料表面上)不隔热材料可能盖住灯具时灯具适宜于安装在普通可燃材料表面上(内) 欧洲共同体认证标志室内使用标志防护等级设计成只能使用自带防护屏卤钨灯的灯具使用需要带外触发器(连到光源)的高压纳灯的灯具使用带内启动装置的高太纳灯的灯具恶劣条件使用的灯具热保护式控制装置的温度标志绕组的额定温升镇流器上的额定最大工作温度符号Symbol 名称Title 含义Signification端子输出最大电压Tc 镇流器外壳的额定最大工作温度A（或mA ）安（或毫安）Ampere- 电流单位Hz 赫兹Hertz- 频率单位V （或kV ）伏（或千伏）Volt- 电压单位W 瓦Watt- 功率单位kVA 千伏安Kilo Volt Ampere- 功率单位VA 伏安Volt Ampere –功率单位PRI 输入Primary- 变压器的输入端，即初级SEC 输出Second- 变压器的输出端，即次级N 中性Neutral- 变压器的中性线~ 单相单相交流电3~ 3N~ 三相三相交流电有中性线的三相cos φ或λ功率因数有用功和视在功的比值△t 额定温升镇流器或变压器绕组温升，节能灯的外壳温升THD 谐波总含量Total harmonic distortion 小于相应国标规定的值CCF 电流波峰系数Current crest factor ，一般应小于 1.7 。
H.T.S 热试验源Heat test sourceGLS 普通照明设施General lighting serviceES 爱迪生灯头Edison screwed E27SES 微型爱迪生灯头Small Edison screwedBC 卡口灯头Bayonet cap B22SBC 微型卡口灯头Small bayonet capCFL 紧凑型节能灯Compact fluorescent lampLV 低压Low voltage <1000VELV 超低电压Extra low voltageSELV 安全超低电压Safety extra-low voltage ，电压<50V a.c. r.m.s.FELV 功能超低电压Functional extra-low voltageElectro magnetic compatibility =Electromagnetic Susceptibility EMC 电磁兼容性+ Electromagnetic Immunity处于正常工作的最高持续温度（Ambient ），不排除在≦（t a+10 ℃）T a 额定环境最大温度的温度下瞬间工作T c 额定最大表面温度各部分正常工作时表面允许的最高温度（Case ）T w 线圈最大工作温度在此温度，线圈可工作十年独立式镇流器/ 变压可以安装在灯具之外无需任何附加外壳的镇流器器保护接地允许通过将镇流器固定在接地的金属片上来实现功能接地端子指与那些并非由于安全原因而需要接地的部件相功能接地连接的端子外壳或底板外壳接地经正常使用后，虽然失去了原有的功能，但对使用者及周围的环或无危害式变压器F F境不造成危害的变压器。
隔离CAN接口的电源地 信 地 屏蔽地 外壳地的区别
隔离CAN 接口的电源地、信号地、屏蔽地、外壳地的区别工业现场CAN 环境复杂多变，工程师面对信号的杂、乱、差却是束手无策，追根溯源对于信号的各种地你接对了吗？CAN 总线以其高可靠性、实时性、灵活性以及严谨的数据处理机制等特点，在工业现场和汽车行业得到广泛应用，但随着环境干扰以及节点数目的增加等对CAN 总线的稳定性提出更高的要求，而面对电源地、信号地、屏蔽地、外壳地不同的接地方式又该如何处理呢？如图1分别是电源地、信号地、屏蔽地以及大地四种不同地的常见符号。
图1 四种接地符号电源地概念：电源地也为供电地，是为保证供电电源形成完整的电流回路设置的供电地，即GND 。
电源地处理：与单电源供电的负极相连。
图2 CAN 收发器电源地（GND ）接线信号地概念：信号地也称为隔离地，为使电子设备工作时有一个统一的参考电位，避免有害电磁场的干扰，使设备稳定可靠的工作，设备中的信号电路统一参考地，即CAN-GND ； 信号地处理：许多实际应用中，设计者常直接将每个节点的参考地接于本地的大地，作为信号的返回地，看似正常可靠的做法，却存在极大的隐患！信号地（CAN-GND）正确的接法主要分为两种：单屏蔽层线缆：如果线缆是单屏蔽层，信号地理想接法是使用专门的信号线将所有节点信号地连接，起到参考地的作用。
但如果缺少信号地线，亦可将所有节点信号地都连接到屏蔽层，但这样屏蔽效果亦差强人意。
图 3 带有屏蔽层双绞线图 4 含信号地线双绞线连接方式图 5 信号地与屏蔽层连接方式双屏蔽层线缆：当使用双层屏蔽电缆时，需要将所有节点信号地连接到内屏蔽层，若使用非屏蔽线进行数据传输时，请保持信号地管脚悬空处理。
图 6 双屏蔽层信号地处理方式所有节点信号地接到屏蔽层或者双屏蔽层的内层后，屏蔽层处理方式注意为单点接地，不可多点接地，否则会在信号地线上形成地环流。
另外，单点接地时为了加大供电地和信号地之间的隔离电阻，阻止共地阻抗电路耦合产生的电磁干扰，注意采用隔离浮地设计，通过阻容方式将屏蔽层与外壳隔离。
电路中的各种电源VCC,VDD,VEE,VSS
DCpower一般是指带实际电压的源，其他的都是标号（在有些仿真软件中默认的把标号和源相连的）~~~~~~VDD:电源电压（单极器件）；电源电压（4000系列数字电路）；漏极电压（场效应管）VCC：电源电压（双极器件）；电源电压（74系列数字电路）；声控载波（Voice Controlled Carrier)VSS:地或电源负极VEE：负电压供电；场效应管的源极（S）VPP：编程/擦除电压。
详解：在电子电路中，VCC是电路的供电电压, VDD是芯片的工作电压：VCC：C=circuit 表示电路的意思, 即接入电路的电压，D=device 表示器件的意思, 即器件内部的工作电压，在普通的电子电路中，一般Vcc>Vdd !VSS：S=series 表示公共连接的意思，也就是负极。
有些IC 同时有VCC和VDD，这种器件带有电压转换功能。
在“场效应”即COMS元件中，VDD乃CMOS的漏极引脚，VSS乃CMOS的源极引脚，这是元件引脚符号，它没有“VCC”的名称，你的问题包含3个符号，VCC / VDD /VSS，这显然是电路符号除了正确进行接地设计、安装,还要正确进行各种不同信号的接地处理。
控制系统中，大致有以下几种地线：（1）数字地：也叫逻辑地，是各种开关量（数字量）信号的零电位。
（2）模拟地：是各种模拟量信号的零电位。
（3）信号地：通常为传感器的地。
（4）交流地：交流供电电源的地线，这种地通常是产生噪声的地。
（5）直流地：直流供电电源的地。
（6）屏蔽地：也叫机壳地，为防止静电感应和磁场感应而设。
以上这些地线处理是系统设计、安装、调试中的一个重要问题。
下面就接地问题提出一些看法：（1）控制系统宜采用一点接地。
一般情况下,高频电路应就近多点接地，低频电路应一点接地。
在低频电路中，布线和元件间的电感并不是什么大问题，然而接地形成的环路的干扰影响很大，因此，常以一点作为接地点；但一点接地不适用于高频，因为高频时，地线上具有电感因而增加了地线阻抗，同时各地线之间又产生电感耦合。
电工电器符号大全
电工电器符号大全电工电器是指用电作为能源，通过电线、电缆和电器设备来传输、分配、转换和利用电能的一类设备。
在电工电器领域中，使用符号或图标来表示不同的电气元件、设备和电路是非常重要的。
本文旨在提供一个电工电器符号大全，以帮助读者理解和应用这些符号。
1. 基本电气元件符号1.1 电源符号: 电源符号用于表示电能的供应来源，如电动机、电池等。
常见的电源符号包括直流电源（+、-），交流电源（sin波形）等。
1.2 开关符号: 开关符号用于表示电路的开关状态，如开、关、断路器等。
常见的开关符号有普通开关（一字形和S形）、双刀双掷开关、断路器等。
1.3 电阻符号: 电阻符号用于表示电路中的电阻元件，如电阻器、可变电阻等。
常用的电阻符号为矩形框体，并标有相应的阻值。
1.4 电容符号: 电容符号用于表示电路中的电容元件，如电容器、电容二极管等。
常用的电容符号为两个平行的线，并标注电容值。
1.5 电感符号: 电感符号用于表示电路中的电感元件，如电感线圈、变压器等。
常用的电感符号为两个相互交叉的线圈。
2. 电气设备符号2.1 电动机符号: 电动机符号用于表示各种类型的电动机，如直流电动机、交流电动机等。
常用的电动机符号为一个实心圆圈，内部标有相应的电动机类型和参数。
2.2 变压器符号: 变压器符号用于表示电路中的变压器设备，如功率变压器、隔离变压器等。
常用的变压器符号为两个相互交叉的线圈，并标注变压比。
2.3 电容器符号: 电容器符号用于表示电路中的电容器设备，如电解电容器、陶瓷电容器等。
常用的电容器符号为两个平行的线，并标注电容值。
2.4 断路器符号: 断路器符号用于表示电路中的断路器设备，如空气断路器、真空断路器等。
常用的断路器符号为一个带有开关标志的矩形框体。
3. 电气标识符号3.1 接地符号: 接地符号用于表示电路或设备的接地点，以确保电气安全。
常用的接地符号为一个带有三条水平线的竖线。
3.2 电源插座符号: 电源插座符号用于表示电源插座的位置和类型。
常用电气符号
常用电气符号
1、电源符号：（普通电源，交流电源，直流电源）
普通电源：Φ
交流电源：AC
直流电源：DC
2、比较符号：（小于，小于等于，大于，大于等于）
小于：<
小于等于：≤
大于：>
大于等于：≥
3、回路设计符号：（接地，接地线，开关，保险）
接地：GND
接地线：GFL
开关：SW
保险：Fuse
4、电流控制符号：（继电器，按钮，接点，时间继电器）
继电器：RL
按钮：PB
接点：CT
时间继电器：TM
5、电源分配符号：（绝缘芯片，熔断器，双向电源，电机）
绝缘芯片：IC
熔断器：F
双向电源：Dual-power
电机：M
6、运算符号：（并联，串联，隔离，匹配变压器）
并联：||
串联：--
隔离： []
匹配变压器：T
7、检测符号：（传感器，振荡器，电流表，定时器）
传感器：SEN
振荡器：OSC
电流表：AMI
定时器：TMR。
电路中GND和GROUND区别
*电路中GND和GROUND、VCC,VDD,VEE,VSS有什么区别一、解释DCpower一般是指带实际电压的源，其他的都是标号(在有些仿真软件中默认的把标号和源相连的)VDD:电源电压(单极器件);电源电压(4000系列数字电路);漏极电压(场效应管)VCC：电源电压(双极器件);电源电压(74系列数字电路);声控载波(VoiceControlledCarrier)VSS:地或电源负极VEE：负电压供电;场效应管的源极(S)VPP：编程/擦除电压。
VCC：C=circuit表示电路的意思,即接入电路的电压;VDD：D=device表示器件的意思,即器件内部的工作电压;VSS：S=series表示公共连接的意思，通常指电路公共接地端电压。
二、另外一种解释：Vcc和Vdd是器件的电源端。
Vcc是双极器件的正，Vdd多半是单级器件的正。
下标可以理解为NPN晶体管的集电极C，和PMOSorNMOS场效应管的漏极D。
同样你可在电路图中看见Vee和Vss，含义一样。
因为主流芯片结构是硅NPN所以Vcc通常是正。
如果用PNP结构Vcc就为负了。
荐义选用芯片时一定要看清电气参数。
Vcc来源于集电极电源电压,CollectorVoltage,一般用于双极型晶体管,PNP管时为负电源电压,有时也标成-Vcc,NPN管时为正电压.Vdd来源于漏极电源电压,DrainVoltage,用于MOS晶体管电路,一般指正电源.因为很少单独用PMOS晶体管,所以在CMOS电路中Vdd经常接在PMOS管的源极上. Vss源极电源电压,在CMOS电路中指负电源,在单电源时指零伏或接地.Vee发射极电源电压,EmitterVoltage,一般用于ECL电路的负电源电压.Vbb基极电源电压,用于双极晶体管的共基电路.三、说明●一般来说VCC=模拟电源,VDD=数字电源,VSS=数字接地,VEE=负电源●有些IC既有VDD引脚又有VCC引脚，说明这种器件自身带有电压转换功能。
电气符号图标(完整版)
电气符号图标（完整版）在电气工程领域，符号图标是工程师们进行设计、沟通和交流的重要工具。
它们简化了复杂的电气系统，使得图纸更加直观易懂。
本文档将为您介绍电气符号图标的完整版，帮助您更好地理解和应用这些符号。
一、电源符号电源符号用于表示电路中的电源，包括交流电源、直流电源、电池等。
常见的电源符号有：1. 交流电源符号：表示交流电源，通常由两条波浪线和一个圆圈组成。
2. 直流电源符号：表示直流电源，通常由一条直线和一个圆圈组成。
3. 电池符号：表示电池，通常由两条平行线和两个相对的圆圈组成。
二、开关符号开关符号用于表示电路中的开关，包括单刀开关、双刀开关、按钮开关等。
常见的开关符号有：1. 单刀开关符号：表示单刀开关，通常由一个倒置的“L”形和一条直线组成。
2. 双刀开关符号：表示双刀开关，通常由两个倒置的“L”形和两条直线组成。
3. 按钮开关符号：表示按钮开关，通常由一个圆形和一条直线组成。
连接符号用于表示电路中的连接线，包括导线、电缆、接地线等。
常见的连接符号有：1. 导线符号：表示导线，通常由一条直线组成。
2. 电缆符号：表示电缆，通常由两条平行的直线组成。
3. 接地线符号：表示接地线，通常由一条带有箭头的直线组成。
四、电阻符号电阻符号用于表示电路中的电阻器，包括固定电阻、可变电阻、电位器等。
常见的电阻符号有：1. 固定电阻符号：表示固定电阻，通常由一个矩形和一条直线组成。
2. 可变电阻符号：表示可变电阻，通常由一个矩形、一条直线和一个箭头组成。
3. 电位器符号：表示电位器，通常由一个矩形、两条直线和一个箭头组成。
五、电容符号电容符号用于表示电路中的电容器，包括固定电容、可变电容、电解电容等。
常见的电容符号有：1. 固定电容符号：表示固定电容，通常由两个相对的平行线和一条直线组成。
2. 可变电容符号：表示可变电容，通常由两个相对的平行线、一条直线和一个箭头组成。
3. 电解电容符号：表示电解电容，通常由一个矩形、两条相对的平行线和一条直线组成。
怎样区别TNCTNSTNCSTTIT接地系统
TN-S TN-C TN-C-S TT IT接地系统的接线图解TN-S接地系统（整个系统的中性线和保护线是分开的）TN-C接地系统（整个系统的中性线和保护线是合一的）TT接地系统（TT接地系统有一个直接接地点，电气装置外露可导电部分则是接地）TN-C-S接地系统（整个系统有一部分的中性线和保护线是合一的）IT接地系统（IT接地系统的带电部分与大地间不直接连接，而电气装置的外露可导电部分则是接地的）字母标识第一字母表示电力系统的对地关系T-----一点接地I-----所有带电部分与地绝缘，或一点经阻抗接地第二字母表示装饰的外露可导电部分对地关系T-----外露可导电部分对地直接电气连接，与电力系统的任何接地点无关N-----外露可导电部分与电力系统的接地点直接电气连接（在交流系统中，接地点通常就是中性点）如果后面还有字母，这个字母表示中性线和保护线的组合S-----中性线和保护线是分开的C-----中性线和保护线是合一的（PEN线）简单说来,TN-C就是把工作O线与保护接地共用,TN-S就是把工作的O线和保护接地分开各使用一条线路. 这两种供电系统都有各自的规范和要求. 所以我们国家的配电系统中,使用后一种的情况即TN-S的更多一些.下面是详略的资料，有时间你可以慢慢看：如何区别：TN-C系统、TN-S系统、TN-C-S系统、TT系统建筑工程供电使用的基本供电系统有三相三线制三相四线制等，但这些名词术语内涵不是十分严格。
国际电工委员会（IEC ）对此作了统一规定，称为TT 系统、TN 系统、IT 系统。
其中TN 系统又分为TN-C 、TN-S 、TN-C-S 系统。
下面内容就是对各种供电系统做一个扼要的介绍。
TT 系统TN-C供电系统→ TN 系统→ TN-SIT 系统TN-C-S（一）工程供电的基本方式根据IEC 规定的各种保护方式、术语概念，低压配电系统按接地方式的不同分为三类，即TT 、TN 和IT 系统，分述如下。
电路设计中各种“地”——各种 GND 设计
电路设计中各种“地”——各种GND 设计电源地，信号地，还有大地，这三种地有什么区别？电源地主要是针对电源回路电流所走的路径而言的，一般来说电源地流过的电流较大，而信号地主要是针对两块芯片或者模块之间的通信信号的回流所流过的路径，一般来说信号地流过的电流很小，其实两者都是GND，之所以分开来说，是想让大家明白在布PCB 板时要清楚地了解电源及信号回流各自所流过的路径，然后在布板时考虑如何避免电源及信号共用回流路径，如果共用的话，有可能会导致电源地上大的电流会在信号地上产生一个电压差（可以解释为：导线是有阻抗的，只是很小的阻值，但如果所流过的电流较大时，也会在此导线上产生电位差，这也叫共阻抗干扰），使信号地的真实电位高于0V，如果信号地的电位较大时，有可能会使信号本来是高电平的，但却误判为低电平。
当然电源地本来就很不干净，这样做也避免由于干扰使信号误判。
所以将两者地在布线时稍微注意一下，就可以。
一般来说即使在一起也不会产生大的问题，因为数字电路的门限较高。
各种“地”——各种“GND”GND，指的是电线接地端的简写。
代表地线或0 线。
电路图上和电路板上的GND(Ground)代表地线或0 线.GND 就是公共端的意思，也可以说是地，但这个地并不是真正意义上的地。
是出于应用而假设的一个地，对于电源来说，它就是一个电源的负极。
它与大地是不同的。
有时候需要将它与大地连接，有时候也不需要，视具体情况而定。
设备的信号接地，可能是以设备中的一点或一块金属来作为信号的接地参考点，它为设备中的所有信号提供了一个公共参考电位。
有单点接地，多点接地，浮地和混合接地。
单点接地是指整个电路系统中只有一个物理点被定义为接地参考点，其他各个需要接地的点都直接接到这一点上。
在低频电路中，布线和元件之间不会产生太大影响。
通常频率小于1MHz 的电路，采用一点接地。
多点接地是指电子设备中各个接地点都直接接到距它最近的接地平面上（即设备的金属底板）。
隔离CAN接口的电源地 信号地 屏蔽地 外壳地的区别
隔离CAN 接口的电源地、信号地、屏蔽地、外壳地的区别工业现场CAN 环境复杂多变，工程师面对信号的杂、乱、差却是束手无策，追根溯源对于信号的各种地你接对了吗？CAN 总线以其高可靠性、实时性、灵活性以及严谨的数据处理机制等特点，在工业现场和汽车行业得到广泛应用，但随着环境干扰以及节点数目的增加等对CAN 总线的稳定性提出更高的要求，而面对电源地、信号地、屏蔽地、外壳地不同的接地方式又该如何处理呢？如图1分别是电源地、信号地、屏蔽地以及大地四种不同地的常见符号。
图1 四种接地符号电源地概念：电源地也为供电地，是为保证供电电源形成完整的电流回路设置的供电地，即GND 。
电源地处理：与单电源供电的负极相连。
图2 CAN 收发器电源地（GND ）接线信号地概念：信号地也称为隔离地，为使电子设备工作时有一个统一的参考电位，避免有害电磁场的干扰，使设备稳定可靠的工作，设备中的信号电路统一参考地，即CAN-GND ； 信号地处理：许多实际应用中，设计者常直接将每个节点的参考地接于本地的大地，作为信号的返回地，看似正常可靠的做法，却存在极大的隐患！信号地（CAN-GND）正确的接法主要分为两种：单屏蔽层线缆：如果线缆是单屏蔽层，信号地理想接法是使用专门的信号线将所有节点信号地连接，起到参考地的作用。
但如果缺少信号地线，亦可将所有节点信号地都连接到屏蔽层，但这样屏蔽效果亦差强人意。
图 3 带有屏蔽层双绞线图 4 含信号地线双绞线连接方式图 5 信号地与屏蔽层连接方式双屏蔽层线缆：当使用双层屏蔽电缆时，需要将所有节点信号地连接到内屏蔽层，若使用非屏蔽线进行数据传输时，请保持信号地管脚悬空处理。
图 6 双屏蔽层信号地处理方式所有节点信号地接到屏蔽层或者双屏蔽层的内层后，屏蔽层处理方式注意为单点接地，不可多点接地，否则会在信号地线上形成地环流。
另外，单点接地时为了加大供电地和信号地之间的隔离电阻，阻止共地阻抗电路耦合产生的电磁干扰，注意采用隔离浮地设计，通过阻容方式将屏蔽层与外壳隔离。
电工各种符号字母表示
电工各种符号字母表示
电工各种符号字母表示不同的电工元件和电路组件。
例如，一些基本的电路图符号包括电池、接地线、二极管等，可以满足基础电路的绘制需求。
其他常见的电工符号包括集成电路组件符号（如寄存器、转换器、计数器等）、限定符号（用于表示电路的属性，如脉冲、材料、温度等）以及开关和继电器符号（是电路图中的控制元件，能够调节或改变电路的工作性能）。
在交流电路中，一些常见的符号代表的是负载，如电阻R、电感L、电容C。
电源通常用E表示，接地用PE表示，开关用SA表示，电动机用M表示，发电机用G表示，变压器用T表示。
此外，在电路图中，一些常见的符号也代表了不同的电子元件。
例如，电流表用PA表示，电压表用PV表示，有功电度表用PJ表示，指示灯用HL表示，插头用XP 表示，插座用XS表示，端子板用XT表示，熔断器用FU表示，限位开关用SQ表示，整流器用U表示，变频器用UF表示。
如果需要了解更多电工符号和其代表的意义，建议查阅专业的电工手册或电路图书籍。
火线L、地线PE、零线N的区别
三项电源相差120度对称，当各单项间负载均衡时，主零线上平衡无电流。
但特定单相（如A）电源下电器端相接的零线有电流，由于火线电压的正负变化，此电流方向不一。
发电机输出三相电，同时接地示波器不能直接拿来测火-零线间的市电，因为此为浮地电压，可能会触电。
需要使用高压差分探头隔离电源的主要作用：1、去除原始市电中的三次及以上谐波；2、隔离市电中的接地，避免人员误碰触电。
220V为市电信号振幅（幅度的一半）的有效值，此正弦波的振幅为220V×1.414=311V幅度为220×1.414×2=622V火线、零线、地线的区别为了使交流电有很方便的动力转换功能，通常电力传输是以三相四线的方式，三相电的三根头称为相线，三相电的三根尾连接在一起称中性线也叫"零线"。
叫零线的原因是三相平衡时刻中性线中没有电流通过了，再就是它直接或间接的接到大地，跟大地电压也接近零。
地线是把设备或用电器的外壳可靠的连接大地的线路，是防止触电事故的良好方案。
一般情况下，三相电路中火线使用红、黄、蓝三种颜色表示三根火线，零线使用黑色。
单相照明电路中，一般黄色表示火线、蓝色是零线、黄绿相间的是地线。
也有些地方使用红色表示火线、黑色表示零线、黄绿相间的是地线。
1、火线又称相线，用来输送负荷电流，按照相序依次为A相、B 相、C相，相位角相差120度，在线路图上标注符号L1、L2、L3 。
U V W一般标注于电路支路上，按颜色一般分黄、绿、红。
低压0.4KV系统，任意两根相线之间电压是380V;任意一根相线和零线之间的电压是220V.2、零线：标注符号N。
一般用蓝色线，三相负载平衡时，零线上没有电流（三项对称，电流相互抵消。
主网中的零线无电流。
但单一家用电器如灯泡上相接的零线有电流）；三相负载不衡时，零线上有电流。
正常零线上没有电压，零线断开时，零线上有电压。
3、接地线：标注符号PE。
用黄绿双色线；连接于接地环网和设备金属外壳（或配电装置外壳），当设备线路绝缘降低或其它原因出现漏电时，能减少通过人体的电流，让漏电保护器动作跳闸，切断供电电源，保护人体安全。
三相线的符号
三相线的符号在电力系统中，三相电是最常见的供电方式之一。
为了能够正确地表示和识别三相电路，人们需要使用一种特定的符号来表示三相电路中的各个元件和连接方式。
这些符号通常被称为三相线的符号。
本文将介绍一些常见的三相线符号以及它们的含义。
1. 三相电源符号三相电路通常是由三个电源组成的，每个电源之间相位差为120度。
为了表示这种电源，我们使用一个特殊的符号，通常是三个垂直排列的字母"U"。
每个字母代表一个相位，分别是U1、U2和U3。
这个符号被称为三相电源符号。
2. 三相负载符号在三相电路中，我们通常有三个负载，每个负载与对应的电源相连。
为了表示负载，我们使用一个类似于三角形的符号。
这个符号通常被称为三相负载符号。
3. 三相连接符号在三相电路中，三个电源和三个负载之间的连接方式也需要有一个特定的表示符号。
这个符号通常由三个水平的线段组成，每段上有一个小圆圈。
这个符号被称为三相连接符号。
4. 三相接地符号在三相电路中，为了保护人身安全和设备的安全，通常会使用接地装置将电路与大地连接起来。
为了表示这个接地装置，我们使用一个垂直的线段，一端连接在三相连接符号上，另一端连接在一个水平线段上，水平线段的另一端连接在地面上。
这个符号被称为三相接地符号。
5. 三相中性线符号在三相电路中，为了平衡电流和减小电压波动，通常会使用中性线来连接三个电源的中点。
为了表示这个中性线，我们使用一个水平线段，一端连接在三相连接符号上，另一端连接在一个向下的垂直线段上。
这个符号被称为三相中性线符号。
除了以上描述的符号，还有一些其他与三相电路相关的符号，如三相变压器符号、三相电容器符号等。
这些符号在电力系统设计和维护中起着重要的作用，帮助工程师们正确地理解和操作三相电路。
总结三相线的符号是表示三相电路中不同元件和连接方式的特定符号。
通过正确使用这些符号，人们可以准确地表示和识别三相电路，从而保证电力系统的正常运行和维护。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
DCpower一般是指带实际电压的源，其他的都是标号（在有些仿真软件中默认的把标号和源相连的）~~~~~~
VDD:电源电压（单极器件）；电源电压（4000系列数字电路）；漏极电压（场效应管）
VCC：电源电压（双极器件）；电源电压（74系列数字电路）；声控载波（Voice Controlled Carrier)
VSS:地或电源负极
VEE：负电压供电；场效应管的源极（S）
VPP：编程/擦除电压。
详解：
在电子电路中，VCC是电路的供电电压, VDD是芯片的工作电压：
VCC：C=circuit 表示电路的意思, 即接入电路的电压，D=device 表示器件的意思, 即器件内部的工作电压，在普通的电子电路中，一般Vcc>Vdd !
VSS：S=series 表示公共连接的意思，也就是负极。
有些IC 同时有VCC和VDD，这种器件带有电压转换功能。
在“场效应”即COMS元件中，VDD乃CMOS的漏极引脚，VSS乃CMOS的源极引脚，这是元件引脚符号，它没有“VCC”的名称，你的问题包含3个符号，VCC / VDD /VSS，这显然是电路符号
除了正确进行接地设计、安装,还要正确进行各种不同信号的接地处理。
控制系统中，大致有以下几种地线：
（1）数字地：也叫逻辑地，是各种开关量（数字量）信号的零电位。
（2）模拟地：是各种模拟量信号的零电位。
（3）信号地：通常为传感器的地。
（4）交流地：交流供电电源的地线，这种地通常是产生噪声的地。
（5）直流地：直流供电电源的地。
（6）屏蔽地：也叫机壳地，为防止静电感应和磁场感应而设。
以上这些地线处理是系统设计、安装、调试中的一个重要问题。
下面就接地问题提出一些看法：
（1）控制系统宜采用一点接地。
一般情况下,高频电路应就近多点接地，低频电路应一点接地。
在低频电路中，布线和元件间的电感并不是什么大问题，然而接地形成的环路的干扰影响很大，因此，常以一点作为接地点；但一点接地不适用于高频，因为高频时，地线上具有电感因而增加了地线阻抗，同时各地线之间又产生电感耦合。
一般来说，频率在1MHz以下,可用一点接地；高于10MHz时，采用多点接地；在1～10MHz之间可用一点接地，也可用多点接地。
（2）交流地与信号地不能共用。
由于在一段电源地线的两点间会有数mV甚至几V电压，对低电平信号电路来说，这是一个非常重要的干扰，因此必须加以隔离和防止。
（3）浮地与接地的比较。
全机浮空即系统各个部分与大地浮置起来，这种方法简单，但整个系统与大地绝缘电阻不能小于50MΩ。
这种方法具有一定的抗干扰能力，但一旦绝缘下降就会带来干扰。
还有一种方法，就是将机壳接地，其余部分浮空。
这种方法抗干扰能力强，安全可靠，但实现起来比较复杂。
（4）模拟地。
模拟地的接法十分重要。
为了提高抗共模干扰能力，对于模拟信号可采用屏蔽浮技术。
对于具体模拟量信号的接地处理要严格按照操作手册上的要求设计。
（5）屏蔽地。
在控制系统中为了减少信号中电容耦合噪声、准确检测和控制，对信号采用屏蔽措施是十分必要的。
根据屏蔽目的不同，屏蔽地的接法也不一样。
电场屏蔽解决分布电容问题，一般接大地；电磁场屏蔽主要避免雷达、电台等高频电磁场辐射干扰。
利用低阻金属材料高导流而制成，可接大地。
磁场屏蔽用以防磁铁、电机、变压器、线圈等磁感应，其屏蔽方法是用高导磁材料使磁路闭合，一般接大地为好。
当信号电路是一点接地时，低频电缆的屏蔽层也应一点接地。
如果电缆的屏蔽层地点有一个以上时，将产生噪声电流，形成噪声干扰源。
当一个电路有一个不接地的信号源与系统中接地的放大器相连时，输入端的屏蔽应接至放大器的公共端；相反，当接地的信号源与系统中不接地的放大器相连时，放大器的输入端也应接到信号源的公共端。
对于电气系统的接地，要按接地的要求和目的分类，不能将不同类接地简单地、任意地连接在一起，而是要分成若干独立的接地子系统，每个子系统都有其共同的接地点或接地干线，最后才连接在一起，实行总接地。
