学会绘制路灯控制电路图
学会绘制二期总变院内路灯控制电路图
前言
作为维修电工在维修电路时而没有电路图就会给维修作业带来困难，这样就要求电工应有按照实物绘制电路图的能力。
一、实物绘制电路图应有的基本知识
1、 所绘制电路的作用；
2、 认识电器元件：结构、原理、电压等级；
3、 熟悉电器元件绘图符号；
4、 熟悉电气绘图标准要求； 二、实际绘图
1、所绘制电路的作用：路灯控制一般分为——
1) 断路器控制； 2) 接触器按钮控制； 3) 接触器自动控制：
A. 光控；
B. 时控；
4) 接触器手动/自动控制；
二期总变院内路灯控制就为“接触器手动/自
动控制”，其接触器手动即为接触器按钮控制，而自动控制为光控。
2、认识电器元件：结构、原理、电压等级；
二期总变院内路灯控制箱 按钮
指示灯 切换开关
按钮
指示灯 切换开关
熔断器中间继电器主断路器接触器
端子排
馈出断路器
零线端子排
地线端子排
从实际电路可以看出该控制箱分为主回路和控制回路。
主回路
主断路器为电源侧开关，该断路器分开时该控制箱内处于停电状态；主断路器下侧连接接触器，接触器输出到四个并联的馈出断路器，馈出断路器有三个连接了馈出电缆，另一个为备用，未接线。接触器线圈电压为交流220V。按电气接线原理说主断路器与接触器串联，同时与四个并联的馈出断路器串联，如下图：
控制回路
器线圈电压为交流220V 。
3、 电器元件绘图符号
4、 电气绘图标准要求：查看相关资料。
5、
通过线号可确定元器件端子的连接对应关系，同时参考典型接线图绘制草图：
6、
在对照实际电路核对草图以修改错误点，最后整理成正式电路图：
指示灯
电气控制线路图
1.单按钮控制电动机起停线路 常规电动机起动、停止需用两个按钮，在多点控制中，则需按钮引线较多。利用一个按钮多点远程控制电动机的起停，则可简化控制线路又节省导线。如图所示，其工作原理是：起动时．按下按钮AN，继电器1J线圈得电吸合，1J常开触点闭合，交流接触器C线圈通电，C 吸合并自锁．电动机起动。C的常开辅助触头闭合，常闭辅助肋头断开．这时，继电器2J 的线圈因1J的常闭触点已断开而不能通电，所以2J不能吸合。松开按钮AN，因C已自锁，所以交流接触器C仍吸合，电动机继续运转。但这时1J因AN放松而断电释放，其常闭触点复位，为接通2J作好准备。在第二次按下按钮AN，这时继电器1J线圈通路被C常闭触头切断，所以U不会吸合，而2J线圈通电吸合。2J吸合后，其常闭触点断开，切断C线圈电源，C断电释放，电动机停转。 2.接触器控制电机线路 具有自锁功能的电机控制线路，如图所示，当起动电动机时合上电源开关HK，按下起动按钮酗，接触器C线圈获电，C主触点闭合使电动机M运转；松开QA，由于接触器C常开辅助触点闭合自锁，控制电路仍保持接通，电动机M继续运转。停止时，按TA接触器C线圈断电．C主触点断开，电动机M停转，同时自保持辅助触点分断。具有自锁的正转控制线路的重要特点是它具有欠压与失压(零压)保护作用。 有很多生产机械因负载过大、操作频繁等原因，使电动机定子绕组中长时间流过较大的电流，有时熔断器在这种情况下尚未及时熔断，以致引起定子绕组过热，影响电动机的使用寿命．严重的甚至烧坏电动机。因此，对电动机还必须实行过载保护。本线路具有热继电保护功能，当电动机过载时．主回路热继电器RJ所通过的电流超过额定电流值，使RJ部发热，
光控节能路灯的电路设计
光电检测技术与应用课程 设计 题目: 光控节能路灯的电路设计 组长: 张影 组员: 夏飞凤、彭欢、赵楠楠 专业: 电子科学与技术 班级: 112班 指导教师: 何恩杰 2014 年 4 月 19 日 安徽科技学院数理学院
目录 第一章概述 1.1光电检测技术前景、、、、、、、、、、、、、、、、、、、、、、、、、、1 1.2课题作用、实用价值、、、、、、、、、、、、、、、、、、、、、、、、1 1.3关于对该作品的发展前景的看法、、、、、、、、、、、、、、2 第二章主要器件基本原理 2.1光电二极管的基本原理、、、、、、、、、、、、、、、、、、、、、、2 2.2光电三级管的基本原理、、、、、、、、、、、、、、、、、、、、、、3 第三章光控节能路灯电路的设计 3.1主要内容、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、4 3.2基本要求、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、4 3.3设计方案及框图、、、、、、、、、、、、、、、、、、、、、、、、、、、、4 3.4总体电路图、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、5 3.5电路功能介绍、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、6 3.5.1白天电路显示、、、、、、、、、、、、、、、、、、、、、、、、、、、、6 3.5.2夜晚电路显示、、、、、、、、、、、、、、、、、、、、、、、、、、、、7 3.5.3光强控制显示、、、、、、、、、、、、、、、、、、、、、、、、、、、、7 3.5.4报警显示、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、8 3.5.5太阳能电池供电电路设想、、、、、、、、、、、、、、、、、、、8 3.5.6电路实际应用、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、9 3.6电路各器件参数与功能、、、、、、、、、、、、、、、、、、、、、、9 3.6.1继电器、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、9
如何绘制电气控制线路图
如何绘制电气控制线路图详细教程 绘制电气控制线路图是积累工作资料的一项重要内容，可采用辅助绘图软件提高工作效率。AutoCAD2006是常用的电气辅助设计软件之一。利用AutoCAD2006的工具选项板，将电气图常用电气图形文字符号定制在工具选项板中，提高电气图绘制速度。 图形符号绘制 交流接触器主触头的图形文字符号定制时先设计主触头图形尺寸，为了与其它电器元件对应尺寸一致，尺寸参考设计为：基本间距M=4.8mm，倾角a=30°，触头触点直径d=1.6mm，其余线间距取0.75M、1.5M等。 接触器主触头图形尺寸 电气图常用图形尺寸设计后，在AutoCAD 2006环境下，绘制电气图常用图形及文字符号，见图。 电气图部分常用图形文字符号 图形符号块定义 选择菜单项“绘图”∣“块”∣“创建”，即执行block命令进行，在弹出的“块定义”对话框，按图设置。
定义块对话框 块的命名应具有一定的含义并方便记忆，例如主触头块名取为KMM-3V（KM表示接触器，M表示主触头，3表示3极，V表示竖式布置），单击“拾取点”按钮后，在AutoCAD 绘图界面中拾取图中第1条竖线的上端点作为块基点，自动回到“块定义”对话框。 单选“转换为块”单选按钮，再单击“选择对象”按钮，又回到AutoCAD绘图界面中。选择所有接触器主触头图形后右击，AutoCAD自动回到“块定义”对话框，填写说明文字后单击对话框中的“确定”按钮，完成块定义。 所有电气图常用图形文字符号块定义完成后，给文件取名（例如取名为电器图形文字符号库），然后保存到磁盘（如存在D盘）。 定制工具选项板 选择菜单项“工具” ∣“设计中心”，或单击标准工具栏上“设计中心”快捷按钮，AutoCAD2006弹出“设计中心”窗口。
光控路灯的设计
课程设计任务书 题目路灯光控开关的设计 专业、班级学号姓名 主要内容：利用二极管，光电池，继电器等器件设计一个可以通过光线变化自动控制路灯开关的电路。 基本要求： (1). 能正确控制路灯开关。 (2). 写出相关设计原理。 (3). 画出电路图。 主要参考资料： (1)传感器与传感器技术何道清编科学出版社 (4)传感器理论与设计基础单成祥编国防工业出版社 完成期限 指导教师签名： 课程负责人签名： 年月日
路灯光控开关的设计 摘要:光控路灯可以根据光线明暗自动控制开关状态，主要用在楼道等公共场所。光电池是能将光信号转换成电信号的器件，通过三极管组成的多级放大电路可实现控制功能。此次实验的路灯控制器是由光电池，放大器，继电器，二极管，电源电路等元件组成，核心是光电池转换光信号，传送到继电器，然后由继电器控制电路通断。通过此次设计了解常用路灯控制的各种方法，及各自的优缺点，通过相互的比较，确定设计方案。通过此次课程设计能增强动手能力和实际电路设计能力，更深刻理解相关电路原理及光敏元件光电特性，继电器控制通断原理，加强对相关理论知识的理解。 关键词：继电器；光敏元件；关照变化；控制
目录 1.设计目的 (4) 2.基本要求 (4) 3.设计方案 (4) 3.1 路灯控制器原理 (4) 3.2 电路分析 (5) 3.3 器件选择 (7) 4.电路原理图 (10) 6.元器件列表 (12) 7.心得体会 (13) 8.参考文献 (14)
1.设计目的 利用二极管，光电池，继电器等器件设计一个可以通过光线变化自动控制路灯开关的电路。 2.基本要求 (1). 能正确控制路灯开关。 (2). 写出相关设计原理。 (3). 画出电路图。 3.设计方案 3.1 路灯控制器原理 此路灯控制器设计主要由电池，放大器，继电器，二极管，电源电路等元件组成，继电器是一种当输入量（电、磁、声、光、热）达到一定值时，输出量将发生跳跃式变化的自动控制器件。在这个电路中随着光照的变化，继电器会相应的吸合或者断开，即决定路灯工作与否。白天有光照，光电池输出电动势，BG1加正向偏压，BG1和BG2处于截止状态，继电器J不吸合，灯L不亮。当夜晚没有光照，光电池无电动势，BG1加反向偏压，当上升到一定程度后，BG1导通，BG2随之导通，继电器J吸合，灯L点亮。
光控路灯电路集锦
如图所示是一个简单易作的光控路灯电路，只要夜幕来临，电灯自动点亮，白天，灯自行熄灭。该电路具有软启动功能，因为夜幕降临时，自然光线是逐渐缓慢变弱的，所以光敏电阻rl的阻值是逐渐变大，vt门极电平也是逐渐升高。故晶闸管由关断变为开通是经历一个微导通与弱导通阶段，所以电灯e有一个逐渐变亮的软启动过程。 如图所示是一种简易的光控开关。在一些公共场所，如楼道、路灯等装上自动光控开关，不仅方便而且也节电。它在天黑时会自动开灯，天亮时自动熄灭。调节4.7MΩ电位器，可适用于不同型号的光敏电阻及在一定的条件(黑暗程度)下亮灯。
如图所示的光控路灯，电路简单，使用方便，且流过灯泡的电流为全波交流电，所以电灯处于正常发光状态。其亮度要比半压供电要亮得多，而且电子电路与灯泡采用二线制接法，以简化安装 如图所示是一个性能较好的采用单向晶闸管的简易光控路灯电路。vdp为光敏二极管，白天它呈低电阻，阻值≤1kω，三极管vt2截止，晶闸管vt1因门极无触发电流而处于关断态，路灯e不亮。夜晚，vl无光照射呈高电阻，阻值≥ 100kω，vt2导通，发射极可输出正向触发电流流经vt1的门极，使vt1开通，e点亮发光。调节rp可使电路在需要开灯的光照度下使灯e点亮。该电路设置了稳压管vs，使电路工作比较稳定可靠。电路安装时，光敏二极管vdp同样应注意避免灯e 的自身光线照射。
如图所示是一个采用双向晶闸管制作的光控路灯电路，且它也采用二线制接法，所以安装比较简便。白天，光敏电阻器rl因受自然光线照射，rl呈现低电阻，它与r1分压后，获得的电压低于双向触发二极管vdh的折转电压，故双向晶闸管vth阻断，电灯e不亮。当夜幕来临时，rl上分得电压逐渐升高，当高于vdh的折转电压时，vth开通，路灯e点亮。该电路具有软启动过程，有利于延长灯泡的使用寿命。增减r1的阻值可以改变电路的光控灵敏度，但一般情况下可以不必调整。vdh可用转折电压为20～40v的双向触发二极管，如2cts、db3型等。 光敏电阻组成的自动照明灯电路图此电路适用于医院、学生宿舍楼道及公共场所。它在白天
CAD绘制电气控制线路图
如何绘制电气控制线路图详细教程 2009年11月26日09:17www.elecfans.co作者：佚名用户评论（0） 关键字： 如何绘制电气控制线路图详细教程 绘制电气控制线路图是积累工作资料的一项重要内容，可采用辅助绘图软件提高工作效率。AutoCAD2006是常用的电气辅助设计软件之一。利用AutoCAD2006的工具选项板，将电气图常用电气图形文字符号定制在工具选项板中，提高电气图绘制速度。 图形符号绘制 交流接触器主触头的图形文字符号定制时先设计主触头图形尺寸，为了与其它电器元件对应尺寸一致，尺寸参考设计为：基本间距M=4.8mm，倾角a=30°，触头触点直径d=1.6mm，其余线间距取0.75M、1.5M等。 接触器主触头图形尺寸 电气图常用图形尺寸设计后，在AutoCAD2006环境下，绘制电气图常用图形及文字符号，见图。
电气图部分常用图形文字符号 图形符号块定义 选择菜单项“绘图”∣“块”∣“创建”，即执行block命令进行，在弹出的“块定义”对话框，按图设置。
定义块对话框 块的命名应具有一定的含义并方便记忆，例如主触头块名取为KMM-3V（KM表示接触器，M表示主触头，3表示3极，V表示竖式布置），单击“拾取点”按钮后，在AutoCAD 绘图界面中拾取图中第1条竖线的上端点作为块基点，自动回到“块定义”对话框。 单选“转换为块”单选按钮，再单击“选择对象”按钮，又回到AutoCAD绘图界面中。选择所有接触器主触头图形后右击，AutoCAD自动回到“块定义”对话框，填写说明文字后单击对话框中的“确定”按钮，完成块定义。 所有电气图常用图形文字符号块定义完成后，给文件取名（例如取名为电器图形文字符号库），然后保存到磁盘（如存在D盘）。 定制工具选项板 选择菜单项“工具”∣“设计中心”，或单击标准工具栏上“设计中心”快捷按钮，AutoCAD2006弹出“设计中心”窗口。 显示命名对象项 在窗口左边的文件列表夹中找到“电器图形文字符号库.dwg”文件，窗口右边会显示对应的命名对象项，右击文件名“电器图形文字库.dwg”文件，从弹出的快捷菜单中选择“创建工具选项板”，即可在工具板中创建新选项卡。
声光控路灯控制系统
模拟电路课程设计任务书2010－2011学年第2 学期第 1 周－ 2 周 题目声光控路灯控制系统设计 内容及要求 设计要求：①光照度强（白天）路灯不点亮，光照度暗（夜晚）路灯可由声音控制。 ②有声音时路灯点亮，否则不点亮。 进度安排 1. 布置任务、查阅资料、选择方案，领仪器设备： 2天； 2. 领元器件、制作、焊接：3天 3．调试＋验收： 2.5天 4. 提交报告：2010-2011学年第二学期3～7周 学生姓名：李杏、汤汝、邵林、熊国栋、徐飞云 指导时间：第1～2周指导地点：E楼311室任务下达2011年 2 月21 日任务完成2011 年 3 月 2 日考核方式 1.评阅√□ 2.答辩□ 3.实际操作√□ 4.其它□ 指导教师邓谦系（部）主任陈琼
摘要 针对目前社会上很多地方使用长明灯照明，不能实现灯光的照明智能化造成电能的巨大浪费。为响应科学减排和节能科学发展的号召而设计了声光控路灯控制系统。 本系统采用咪头、光敏电阻构成光照信号和声音采集信号电路。通过运放LM324对信号放大并同时运用74LS08而输入与门构成逻辑电路，进行逻辑控制，给出是否亮灯的信号，由RC充放及开关电路执行，通过控制继电开关控制路灯。 此系统能很好的控制路灯的亮灭，即在有声音和无光情况下灯亮，其他情况下灯灭，从而达到节能的效果。 关键字： LM324 74LS08 RC充放电电路继电开关
目录 前言1 第一章设计任务2 第二章系统组成及工作原理3 2.1 总体设计思路3 2.2 电路各模块设计简介3 2.2. 1电源电路3 2.2.2声控电路4 2.2.3光控电路4 2.2. 4混合控制模块5 2.2. 5开关延时电路5 第三章混合控制模块的设计7 3.1 混合控制模块设计思路7 3.2 混合控制模块原理7 3.3 设计方法与参数的确定7 3.4 电路仿真图8 第四章电路的焊接与调试9 4.1 电路的安装与焊接9 4.2混合控制模块的调试9 第五章系统调试10 结论11 参考文献12 附录一方案总实物图错误!未定义书签。附录二元件清单13 附录三系统总电路图14
根据电气原理图绘制电气接线图
根据电气原理图绘制电气接线图 根据电气原理图绘制电气接线图 首先，我们要弄清楚什么叫做电气原理图，什么叫做电气接线图。 我们来看下图： 此图就是控制原理图。 接线图的第一个任务：绘制和标明接线端子的进线与出线关系 1）实现门板过渡和柜间过渡任务的接线端子 我们先来看电流测量和显示回路。 从图中我们看到柜内的各种开关电器，还有门板上的控制按钮、信号灯和多功能电力仪表。多功能电力仪表的电流信号线就来自于电流互感器。 图中我们看到了过渡接线端子，它的任务就是过渡柜内与门板上的开关电器之间的导线连接。 下图的上部是用于柜间连接的接线端子，用于控制线、控制电源小母线、信号线、接地线的连接。 2）远程控制线、信号线的进线和出线的接线端子 所谓远程控制线、信号线一般用于远程控制，也包括DCS的干接点测控线。 所谓干接点，指的是电源由测控装置提供，被测线路不提供电源。 接线图的第二个任务：标明某根线来自何处，去向何方
现在，我们再来看电流测量和显示回路图。不过，这里的图已经是准接线图和接线图了。如下： 我们已经知道，引自电流互感器的线必须上端子，然后再从端子接到电流表。 我们来看1TAa的接线： 电流互感器的二次回路有两个端子，分别标记为S1和S2。这两个端子与同名端有关，当电流互感器一次回路电流流入互感器穿心时，S1是同名端。 我们看到，从1TAa的S1端子引了一条线到XT接线端子的第一 个端子XT1。因此，这条线在电流互感器1TAa的S1侧标记为XT1， 而在XT1处则标记为1TAa:s1。可以看出，这条线的线头标记是以接到何处来标记的。 再看电流表侧：从XT1接到电流表PAa第1点的接线左右两侧分别标记为：PAa:1和XT1。注意看电流表PAb的2点，它引出两条线，一条接到PAa:2，另一条接到PAc:2。我们看到，从一个点只能引出 不超过2条线，并且每条线的头尾都明确无误，不可能接错。同时，整台开关柜内哪怕有几百条线，但所有的线都不会重复。所以，按接线图配置的线，又叫做工艺配线，它的特点就是准确，不重复。接线图适用于开关柜制造厂配线之用。 如何从控制原理图绘制接线图？ 不用说，这都是开关柜制造厂制图人员的工作了。我们看到，从控制原理图绘制接线图是很麻烦的。绘制接线图一定要对开关电器实

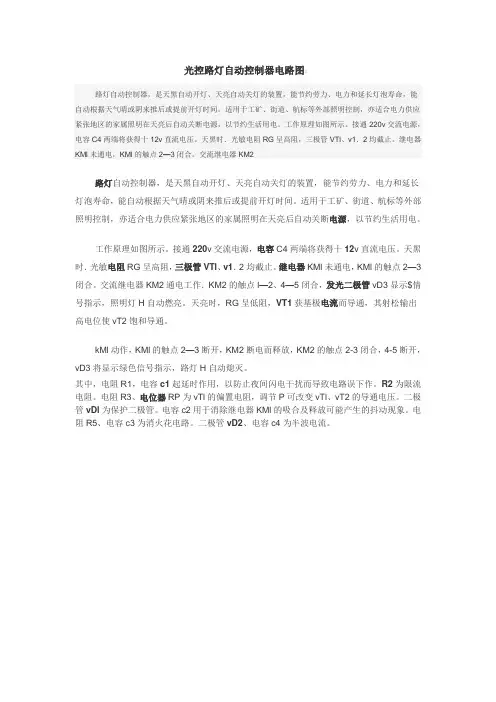

光控路灯自动控制器电路图
光控路灯自动控制器电路图： 路灯自动控制器，是天黑自动开灯、天亮自动关灯的装置，能节约劳力、电力和延长灯泡寿命，能 自动根据天气晴或阴来推后或提前开灯时间。适用于工矿、街道、航标等外部照明控制，亦适合电力供应紧张地区的家属照明在天亮后自动关断电源，以节约生活用电。工作原理如图所示。接通220v交流电源，电容C4两端将获得十12v直流电压。天黑时．光敏电阻RG呈高阻，三极管VTl、v1．2均截止。继电器KMl未通电，KMl的触点2—3闭合。交流继电器KM2 路灯自动控制器，是天黑自动开灯、天亮自动关灯的装置，能节约劳力、电力和延长灯泡寿命，能自动根据天气晴或阴来推后或提前开灯时间。适用于工矿、街道、航标等外部照明控制，亦适合电力供应紧张地区的家属照明在天亮后自动关断电源，以节约生活用电。 工作原理如图所示。接通220v交流电源，电容C4两端将获得十12v直流电压。天黑时．光敏电阻RG呈高阻，三极管VTl、v1．2均截止。继电器KMl未通电，KMl的触点2—3闭合。交流继电器KM2通电工作．KM2的触点l—2、4—5闭合，发光二极管vD3显示$情号指示，照明灯H自动燃亮。天亮时，RG呈低阻，VT1获基极电流而导通，其射松输出高电位使vT2饱和导通。 kMl动作，KMl的触点2—3断开，KM2断电而释放，KM2的触点2-3闭合，4-5断开，vD3将显示绿色信号指示，路灯H自动熄灭。 其中，电阻R1，电容c1起延时作用，以防止夜间闪电干扰而导致电路误下作。R2为限流电阻。电阻R3、电位器RP为vTl的偏置电阻，调节P可改变vTl、vT2的导通电压。二极管vDl为保护二极管。电容c2用于消除继电器KMl的吸合及释放可能产生的抖动现象。电阻R5、电容c3为消火花电路。二极管vD2、电容c4为半波电流。
只要一分钟,教你看懂电气控制电路图!
只要一分钟，教你看懂电气控制电路图！ 看电气控制电路图一般方法是先看主电路，再看辅助电路，并用辅助电路的回路去研究主电路的控制程序。电气控制原理图一般是分为主电路和辅助电路两部分。其中的主电路是电气控制线路中大电流流过的部分，包括从电源到电机之间相连的 、“顺 除了合理地选择拖动、控制方案外，在控制线路中还设置了一系列电气保护和必要的电气联锁。在电气控制原理图的分析过程中，电气联锁与电气保护环节是一个重要内容，不能遗漏。 总体检查：经过“化整为零”，逐步分析了每一局部电路的工作原理以及各部分之间的控制关系之后，还必须用“集零为整”的方法检查整个控制线路，看是否有遗漏。
特别要从整体角度去进一步检查和理解各控制环节之间的联系，以达到正确理解原理图中每一个电气元器件的作用。 1、看主电路的步骤 第一步：看清主电路中用电设备。用电设备指消耗电能的用电器具或电气设备，看图首先要看清楚有几个用电器，它们的类别、用途、接线方式及一些不同要求等。 2 则可先排除照明、显示等与控制关系不密切的电路，以便集中精力进行分析。 第一步：看电源。首先看清电源的种类。是交流还是直流。其次。要看清辅助电路的电源是从什么地方接来的，及其电压等级。电源一般是从主电路的两条相线上接来，其电压为380V.也有从主电路的一条相线和一零线上接来，电压为单相220V；此外，也可以从专用隔离电源变压器接来，电压有140、127、36、6.3V等。辅助电
路为直流时，直流电源可从整流器、发电机组或放大器上接来，其电压一般为24、12、6、4.5、3V等。辅助电路中的一切电器元件的线圈额定电压必须与辅助电路电源电压一致。否则，电压低时电路元件不动作；电压高时，则会把电器元件线圈烧坏。 第二步：了解控制电路中所采用的各种继电器、接触器的用途。如采用了一些特殊 而是相互联系、相互制约的。这种互相控制的关系有时表现在一条回路中，有时表现在几条回路中。 第五步：研究其他电气设备和电器元件。如整流设备、照明灯等。 综上所述，电气控制电路图的查线看图法的要点为： （1）分析主电路。从主电路人手，根据每台电动机和执行电器的控制要求去分析各
声光控路灯控制系统 (1)
南昌航空大学科技学院 课程设计说明书 课程设计名称：模拟电路课程设计 课程设计题目：声光控路灯控制系统设计 学院名称：信息工程学院 专业通信工程班级： 1182041 学号： 118204139 姓名：张永红 评分：教师：张先庭 20 13 年 10 月 10 日
南昌航空大学科技学院 模拟电路课程设计任务书2013－2014学年第 1 学期第 1 周－ 2 周题目声光控路灯控制系统设计 内容及要求 设计要求：①光照度强（白天）路灯不点亮，光照度暗（夜晚）路灯可由声音控制。 ②有声音时路灯点亮，否则不点亮。 进度安排 1. 布置任务、查阅资料、选择方案，领仪器设备： 2天； 2. 领元器件、制作、焊接：3天 3．调试＋验收： 2.5天 4. 提交报告：2010-2011学年第二学期3～7周 学生姓名：张永红康斯豪 指导时间：第1～2周指导地点：实验室任务下达2013年 9 月1 日任务完成2013 年 10 月 20 日考核方式 1.评阅√□ 2.答辩□ 3.实际操作√□ 4.其它□ 指导教师张先庭系（部）主任万魏强
摘要 针对目前社会上很多地方使用长明灯照明，不能实现灯光的照明智能化造成电能的巨大浪费。为响应科学减排和节能科学发展的号召而设计了声光控路灯控制系统。 本系统采用咪头、光敏电阻构成光照信号和声音采集信号电路。通过运放LM324对信号放大并同时运用74LS08而输入与门构成逻辑电路，进行逻辑控制，给出是否亮灯的信号，由RC充放及开关电路执行，通过控制继电开关控制路灯。 此系统能很好的控制路灯的亮灭，即在有声音和无光情况下灯亮，其他情况下灯灭，从而达到节能的效果。 关键字： LM324 74LS08 RC充放电电路继电开关
路灯光控开关介绍
XW-GK-1智能光控开关 一、产品介绍 XW-GK-1光控开关是由光电转换装置即光电头及集成块、电子原件、执行继电器、交流接触器组成。白天光照较强，光敏原件电流增大，使集成电路的继电器释放，路灯不亮。到傍晚天黑程度时，由于光照减弱，光敏原件产生的电压低，继电器吸合路灯亮直至次日晨。光照加强集成触发器自动再次工作，路灯关灯。 一般工厂、学校、街道的路灯，水面岛屿的航标灯。白天由值班人员关灯、天黑再行开灯。往往会引起不及时开灯或关灯，这样不但浪费电力，而且，还影响工作。 我公司根据各方面的有关资料，引进国外先进集成电路，及在以前生产的路灯开关的基础上，改制了一种比较有实用价值的路灯自动开关。该开关不受天气季节的影响，功能可靠，灵敏度高，畅销全国各地，深受用户的欢迎。 产品程序设计具有延时功能，防止偶然间的闪电或手电筒、汽车、及其它光照射光电头，落叶飞低短暂遮挡光电源件的误开误关的抗干扰能力。
路灯光控开关由光电转换装置即光电头及集成块、电子元件、执行继电器、交流接触器构成。白天光照较强，光敏元件电流增大，使集成电路的继电器释放，路灯不亮，到傍晚天黑到一一程度时，由于光照减弱，光敏元件产生的电压低，继电器吸合路灯亮直到次日晨，光照加强集成触发器自动再次动作，路灯灭。 三、安装与使用 （一）、将XW-GK-1光控开关的探头安装在路灯放置的电线柱或有自然光线的地方，要注意清洁，及时或定期擦净自动开关电头的灰尘，以免影响光电转换效果。路灯光控动开关出厂设置好光敏的强度，据地方的天时、使天黑需要开灯时继电器吸合，白天需要关灯时继电器释放。 （二）、自动开关接线柱从左到右： （1）为电源输入 （2）为中心线共用 （3）为负载输出 四、技术参数： [供电电源] AC 220V 50Hz（如用其它电源，请在订货时注明）[电源消耗] < 2W [使用环境] 温度 -40 ～ 85℃ 湿度< 95% [控制回路] 1路 [接点输出] 8A/25A继电器输出 [延时时间] 20S [机械寿命] 最少3000，000次 [安装方式] 装置式 [外形尺寸] 115mm（长）*90mm（宽）*40mm（高）
电气控制电路图
电气控制系统图一般有三种：电气原理图、电器布置图和电气安装接线图。 这里重点介绍电气原理图。 电气原理图目的是便于阅读和分析控制线路，应根据结构简单、层次分明清晰的原则，采用电器元件展开形式绘制。它包括所有电器元件的导电部件和接线端子，但并不按照电器元件的实际布置位置来绘制，也不反映电器元件的实际大小。 电气原理图一般分主电路和辅助电路（控制电路）两部分。 A主电路是电气控制线路中大电流通过的部分，包括从电源到电机之间相连的电器元件；一般由组合开关、主熔断器、接触器主触点、热继电器的热元件和电动机等组成。 B辅助电路是控制线路中除主电路以外的电路，其流过的电流比较小和辅助电路包括控制电路、照明电路、信号电路和保护电路。其中控制电路是由按钮、接触器和继电器的线圈及辅助触点、热继电器触点、保护电器触点等组成。 电气原理图中所有电器元件都应采用国家标准中统一规定的图形符号和文字符号表示。 电气原理图中电器元件的布局 电气原理图中电器元件的布局，应根据便于阅读原则安排。主电路安排在图面左侧或上方，辅助电路安排在图面右侧或下方。无论主电路还是辅助电路，均按功能布置，尽可能按动作顺序从上到下，从左到右排列。 电气原理图中，当同一电器元件的不同部件（如线圈、触点）分散在不同位置时，为了表示是同一元件，要在电器元件的不同部件处标注统一的文字符号。对于同类器件，要在其文字符号后加数字序号来区别。如两个接触器，可用KMI、KMZ 文字符号区别。 电气原理图中，所有电器的可动部分均按没有通电或没有外力作用时的状态画出。 对于继电器、接触器的触点，按其线圈不通电时的状态画出，控制器按手柄处于零位时的状态画出；对于按钮、行程开关等触点按未受外力作用时的状态画出。电气原理图中，应尽量减少线条和避免线条交叉。各导线之间有电联系时，在导线交点处画实心圆点。根据图面布置需要，可以将图形符号旋转绘制，一般逆时针方向旋转90o，但文字符号不可倒置。 图面区域的划分 图纸上方的1、2、3…等数字是图区的编号，它是为了便于检索电气线路，方便阅读分析从而避免遗漏设置的。图区编号也可设置在图的下方。 图区编号下方的的文字表明它对应的下方元件或电路的功能，使读者能清楚地知道某个元件或某部分电路的功能，以利于理解全部电路的工作原理。 符号位置的索引 q 符号位置的索引用图号、负次和图区编号的组合索引法，索引代号的组成如下： q 图号是指当某设备的电气原理图按功能多册装订时，每册的编号，一般用数字表示。
光控自动路灯设计
光控自动路灯设计
光控自动路灯设计 一、设计的任务与要求 利用光照的强度作为路灯的起控点，实现光线较亮时，自动关闭，晚上光线较暗时，自动开启路灯的控制。 了解常用路灯控制的各种方法，及各自的优缺点，通过相互的比较，确定设计方案，并对所用传感器进行选型，同时加以电路的设计与分析，完成设计任务。 二、设计分析 利用光照强度为传感器，目前最为常用且性价比较高的就是光敏电阻，利用其光线较强时，电阻值较低，而光线较暗时则电阻较大的特点，利用电桥，可将光线信号转换成电信号，再通过电压比较器等方式，可以有效地完成控制需要。 这类设计中，只要能将光线信号取出，整个设计也便完成了大半，至于控制部分的设计，可采用继电器输出，这样就算驱动较大的路灯负载，只需要再加接触器便可完成。在本系统的设计中，如何提高系统光线临界状态的稳定性，是设计的难点所在，由于光敏电阻的电阻值变化是连续的，因此，在靠近临界点时，容易赞成不稳定，在设计中若能用运放电路来完成处理，则可将运放接成电压比较器的方式，这样可以完成较为精确的起控；若采用分立元件来处理，可以采用稳压管来稳定工作点，只地当分压大于稳压管的击穿电压时，电路才能起控。 三、设计内容 1、光敏电阻又称光导管，常用的制作材料为硫化镉，另外还有硒、硫化铝、硫化铅和硫化铋等材料。这些制作材料具有在特定波长的光照射下，其阻值迅
速减小的特性。这是由于光照产生的载流子都参与导电，在外加电场的作用下作漂移运动，电子奔向电源的正极，空穴奔向电源的负极，从而使光敏电阻器的阻值迅速下降。 光敏电阻器是利用半导体的光电效应制成的一种电阻值随入射光的强弱而改变的电阻器；入射光强，电阻减小，入射光弱，电阻增大。光敏电阻器一般用于光的测量、光的控制和光电转换（将光的变化转换为电的变化）。常用的光敏电阻器硫化镉光敏电阻器，它是由半导体材料制成的。光敏电阻器的阻值随入射光线（可见光）的强弱变化而变化，在黑暗条件下，它的阻值（暗阻）可达1~10M欧,在强光条件（100LX）下，它阻值（亮阻）仅有几百至数千欧姆。光敏电阻器对光的敏感性（即光谱特性）与人眼对可见光（0.4~0.76）μm的响应很接近，只要人眼可感受的光，都会引起它的阻值变化。设计光控电路时，都用白炽灯泡（小电珠）光线或自然光线作控制光源，使设计大为简化。 2、光敏电阻器都制成薄片结构，以便吸收更多的光能。当它受到光的照射时，半导体片（光敏层）内就激发出电子—空穴对，参与导电，使电路中电流增强。为了获得高的灵敏度，光敏电阻的电极常采用梳状图案，它是在一定的掩膜下向光电导薄膜上蒸镀金或铟等金属形成的。光敏电阻的主要参数是：（1）光电流、亮电阻。光敏电阻器在一定的外加电压下，当有光照射时，流过的电流称为光电流，外加电压与光电流之比称为亮电阻，常用“100LX”表示。（2）暗电流、暗电阻。光敏电阻在一定的外加电压下，当没有光照射的时候，流过的电流称为暗电流。外加电压与暗电流之比称为暗电阻，常用“0LX”表示。（3）灵敏度。灵敏度是指光敏电阻不受光照射时的电阻值（暗电阻）与受光照射时的电阻值（亮电阻）的相对变化值。 （4）光谱响应。光谱响应又称光谱灵敏度，是指光敏电阻在不同波长的单色光照射下的灵敏度。若将不同波长下的灵敏度画成曲线，就可以得到光谱响应的曲线。（5）光照特性。光照特性指光敏电阻输出的电信号随光照度而变化的特性。从光敏电阻的光照特性曲线可以看出，随着的光照强度的增加，光敏电阻的阻值开始迅速下降。若进一步增大
声光控路灯 维修思路
分立式声光控节电开关制作 分立式声光控节电开关制作套件是应广大用户要求，即符合学生实习需要分立元件进行训练的要求，又配上了86型开关面板及外壳，是一款更符合学生实训要求的产品。 一、电路原理： 本套件的电路原理图如图1如示： 图1 开关采用单线制设计，接通电源时VT1截止，BT1导通，灯被点亮，随着初始充电的结束，系统进行稳定状态，BT1截止，灯熄灭，当环境光照较暗时，若在开关周围有声音，就会被MIC1拾取，经放大后，使VT2导通，C2放电，在VT1的基极对地形成一个负压，使VT1截止，BT1导通，灯被点亮，随着对C2的充电，VT1的基极电压不断升高，当达到其饱和导通电压时，VT1导通，BT1关断，灯熄灭，这个过程的长短决定
于R2、C2的值，因此这两个元件也便成了控制延时时间的关键元件。当环境光照较强时，VT3饱和导通，MIC1被短路，声音信号不能有效地得到放大，因此也就不能开启灯了，从而实现光控之目的。 二、安装注意事项 1、四只整流二极管安装时，一定要注意极性不要装反； 2、安装驻体话筒时注意极性，两个电极中，与外壳相连的是负极，这个元件安装与其他元件方向不同，装于线路板的焊接面，装时尽量降低高度，否则整个线路板装入盒子时容易顶牢，但也要防止安装太低时金属外壳将线路板上的铜皮短路； 3、光敏电阻安装时引脚先不要剪，先焊一个脚，然后将光敏电阻折向焊接面，将线路板装于盒子上以确定其高度，合适后再将两个脚全部焊牢定位； 4、由于本制作采用的是220V市电直接接入，通电时不要用手去碰开关的任何金属部分，否则容易触电，学生实习时，一定要有指导老师在场方能进行调试； 5、由于电子制作套件的特殊性，在您收到货后请及时清点并检测器件，如有缺失或损坏，请及时与本公司销售部门联系，只要不剪脚、不上锡、不损坏外观，本公司在三个月内免费包换，请您在动手前务必先了解清楚。 三、功能调试 1、焊接工作完成后，应仔细核对元件是否装错，检查焊接面有无搭锡或虚焊等情况，无误后先将光敏电阻拆下； 2、将被控灯泡与开关串接后接入220V市电，将万用表黑笔接于公共地端，通电后灯会点亮，延时一段时间后熄灭，此时测量C1两端电压，正常应在6-7V左右，若电压不正常，应断电仔细查看整流电路中的二极管是否反装； 3、在以上电压正常的情况下，测量VT1基极电压，正常时为0.6V左右，当有声音发出时，对地电压变为负电压，此时灯被点亮，随着时间的延长，VT1的基极电压不断升高，当电压达到VT1的饱和电压时，灯熄灭，正常后装上光敏电阻，同时验证光控功能； 4、电阻R2和电容C2的值决定了开关的延时时间，有条件的，可以改变电容C2的值，以达到不同的延时；
电气控制电路基础(电气原理图)
电气控制电路基础（电气原理图） 电气控制系统图一般有三种：电气原理图、电器布置图和电气安装接线图。 这里重点介绍电气原理图。 电气原理图目的是便于阅读和分析控制线路，应根据结构简单、层次分明清晰的原则，采用电器元件展开形式绘制。它包括所有电器元件的导电部件和接线端子，但并不按照电器元件的实际布置位置来绘制，也不反映电器元件的实际大小。 电气原理图一般分主电路和辅助电路（控制电路）两部分。 主电路是电气控制线路电流通过的部分，包括从电源到电机之间相连的电器元件；一般由组合开关、主熔断器、接触器主触点、热继电器的热元件和电动机等组成。 辅助电路是控制线路中除主电路以外的电路，其流过的电流比较小和辅助电路包括控制电路、照明电路、信号电路和保护电路。其中控制电路是由按钮、接触器和继电器的线圈及辅助触点、热继电器触点、保护电器触点等组成。 电气原理图中所有电器元件都应采用国家标准中统一规定的图形符号和文字符号表示。 电气原理图中电器元件的布局
电气原理图中电器元件的布局，应根据便于阅读原则安排。主电路安排在图面左侧或上方，辅助电路安排在图面右侧或下方。无论主电路还是辅助电路，均按功能布置，尽可能按动作顺序从上到下，从左到右排列。 电气原理图中，当同一电器元件的不同部件（如线圈、触点）分散在不同位置时，为了表示是同一元件，要在电器元件的不同部件处标注统一的文字符号。对于同类器件，要在其文字符号后加数字序号来区别。如两个接触器，可用KMI、KMZ文字符号区别。 电气原理图中，所有电器的可动部分均按没有通电或没有外力作用时的状态画出。 对于继电器、接触器的触点，按其线圈不通电时的状态画出，控制器按手柄处于零位时的状态画出；对于按钮、行程开关等触点按未受外力作用时的状态画出。 电气原理图中，应尽量减少线条和避免线条交叉。各导线之间有电联系时，在导线交点处画实心圆点。根据图面布置需要，可以将图形符号旋转绘制，一般逆时针方向旋转90o，但文字符号不可倒置。 图面区域的划分 图纸上方的1、2、3…等数字是图区的编号，它是为了便于检索电气线路，方便阅读分析从而避免遗漏设置的。图区编号也可设置在图的下方。
基于89C51单片机的光控路灯设计
基于89C51单片机的光控路灯设计 指导老师：翁志刚 学生：韦青宜兵任务：基于单片机条件下，设计一光控路灯模型。 要求：1、光照条件充足时，路灯保持熄灭状态，光照不足时，路灯自动开启照明。 2、使用器材：光敏电阻、模数转换器、单片机等。 3、电路简洁，制作原理图并要求仿真。 设计方案： 方案一
方案二 说明： 因为本课程设计的要求用单片机来实现光控路灯的设计，所以采用方案二，总体设计分为两个模块：主控模块和被控模块。主模块与被控模块之间通过单片机进行连接。 摘要： 近年来随着科技的飞速发展，单片机的应用正在不断深入，同时带动传统控制检测技术日益更新。在实时检测和自动控制的单片机应用系统中，单片机往往作为一个核心部件来使用，仅单片机方面知识是不够的，还应根据具体硬件结构软硬件结合，加以完善。 路灯控制方式很多，本系统采用MSC-51系列单片机89C51和
相关的光电检测设备来设计智能光控路灯控制器，实现了能根据实际光线条件通过89C51芯片的P1口控制路灯开关功能。随着社会文明的不断发展，城市照明不仅局限于街道的照明，而且发展成了城市景观等装饰性照明的综合市政工程，社会对亮灯率、开关灯的准确率、故障检测的实时性和维修的及时性要求不断提高，利用51系列单片机可编程控制八位逻辑I、O端口实现路灯开关控制的智能化，达到节能、自动控制的目的。避免传统电路对能源的浪费，路灯的自动控制更方便管理，本系统实用性强，操作简单。 本文首先介绍了单片机及嵌入式系统的基本概念、特点和应用。描述了多功能基于51单片机的光控路灯的设计过程。详细说明了以51单片机为核心的软、硬件的研制过程和方法。利用proteus软件设计了电路原理图。完成光控路灯的设计。 一、引言： 随着社会经济的发展，城市照明设施的功能从单纯的以照明为主转变为实现美化环境、改善形象、活跃夜市经济的目的。对城市灯饰的管理与控制迫切需要一种科学、合理、高效的方法。因此，提供一种有效而合理的控制与管理的方法，对城市路灯与饰灯的运行状态进行智能监控显得极为重要。针对城市路灯这样“终端多、地域广、户外、分散、信息量不大”等特点，可以选择单片机智能光控的方式来解决。这样，既克服了传统的路灯控制方法、控制方式单一而无法满足实时监控和管理要求的弱点，又能适应现代城市队灯饰控制的要求。
