工厂供电基础知识
《工厂供电》课程教学大纲
《工厂供电》课程教学大纲课程名称：工厂供电课程类型：专业技术课程课程学时：48学时课程编号：ELEC1005课程目标：本课程旨在培养学生对工厂供电系统的理论知识和实际应用的理解和应用能力。
通过本课程的学习，学生应具备工厂供电系统设计与维护的基本知识和能力。
课程内容：第一章：工厂供电基础知识1.1 工厂供电系统的概述1.2 工厂负荷特点及需求分析1.3 工厂电气设备及其电源要求第二章：工厂供电系统设计2.1 工厂供电系统的结构和布置2.2 工厂变电站设计与选型2.3 工厂配电系统设计与选型2.4 工厂电气线路设计与选型第三章：工厂供电系统调试与运行3.1 工厂供电系统调试原理3.2 工厂变电站调试与运行3.3 工厂配电系统调试与运行3.4 工厂电气设备运行与检修第四章：工厂供电系统维护与管理4.1 工厂供电系统维护与保养4.2 工厂供电系统事故处理与应急预案4.3 工厂供电系统能源优化和节能管理4.4 工厂供电系统监测与运行管理教学方法：本课程将采用理论与实践相结合的教学方法。
理论部分将通过课堂讲授和案例分析的方式进行；实践部分将通过实地考察和实验操作的方式进行。
教师还将引导学生进行小组讨论、课堂演示和开展小型实践项目。
教学评价：本课程将通过学生作业、课堂互动、实验报告、论文写作、实践能力考核等多种方式进行教学评价。
其中，学生实践能力考核的成绩占总评成绩的30%。
课程参考教材：1. 罗明义，《工厂供电》，中国电力出版社，2010年。
2. 杨德明，《工厂供电设计与运行》，中国电力出版社，2012年。
备注：本课程的教学大纲仅供参考，具体教学进度和内容根据教师和学生的实际需求而确定。
为了提高学生的综合能力，教师还应引导学生进行课程相关的实践项目，如实地考察、实验实训等。
通过课堂教学和实践训练的结合，学生将真正掌握工厂供电系统的设计与维护技术，为今后从事相关工作打下良好的基础。
第一章：工厂供电基础知识1.1 工厂供电系统的概述工厂供电系统是一个复杂而重要的电力系统，用于为工厂提供稳定、可靠的电力供应。
工厂供电第一章基础知识
第一章1．工厂配电答：工厂配电就是指工厂所需电能的供应和分配，亦称工厂配电。
2.工厂配电工作要很好地为工业生产服务，就必须达到下列基本要求：答：（1）安全（2）可靠（3）优质（4）经济3.一般中型工厂的电源进线是6~10KV。
4.并联电容器都是用来补偿系统的无功功率、提高功率因数的。
5.高压深入负荷中心的直配方式答：有的35KV进线的工厂，只经一次降压，即35KV线路直接引入靠近负荷中心的车间变电所，经车间变电所的配电变压器，将35KV直接降为低压用电设备所需的电压（220V/380V），这种供电方式称为高压深入负荷中心的直配方式。
6.配电所中的母线又称为汇流排，其任务是汇集电能和分配电能。
7.工厂供电系统答：是指从电源进线进厂起到高、低压用电设备进线端止的整个电力系统，包括厂内的变、配电所及所有高、低压配电线路。
8.发电厂答：发电厂又称发电站，是将自然界存在的各种一次能源转换为电能（属二次能源）的工厂。
9.电力系统答：由各级电压的电力线路将一些发电厂、变电所和电力用户联系起来的一个发电、输电、变电、配电和用电的整体，称为电力系统。
10.电力网答：电力系统中各级电压的电力线路及其联系的变电所，称为电力网。
11.地方电网的供电范围较小，最高电压一般不超过110KV，工厂供电系统属于地方电网。
12.电力系统加上发电厂的动力部分及其热能系统和热能用户，通常称为动力系统。
（范围最大）13.建立大型电力系统（联合电网）有下列优越性：（1）可以更经济合理德利用动力资源，例如在有水力资源的地方建造水电站，在有煤炭资源的地方建造坑口火电厂，在有地热资源的地方建造地热发电厂等，这样可大大降低发电成本，减少电能损耗。
（2）可以更好地保证供电的电能质量，，满足用户对电源频率和电压等的质量要求。
（3）可以大大提高供电可靠性，有利于整个国民经济的发展。
14.电气设备的额定频率和额定电压，是电气设备正常工作且能获得最佳经济效果的频率和电压。
工厂供电基础知识(1)
二、 我国电网的基本情况
国家电网主网架示意图
各区域电网2006年底统调装机容量及分类构成
2006年底统调装机容量（兆瓦） 总容量 435867 118780 火电 355400 115500 水电 75403.5 3280 其他 5063.5 0
电网名称 国网系统 华北
东北
华东 华中 西北
41360
高
压
35 (63) 110 220 330 500
38.5 69 121 242 363 550
二） 电力系统的中性点运行方式 根据电源端中性点是否接地分为中性点 接地和中性点不接地两种运行方式
110kV及以上： 中性点直接接地 3～63kV： 中性点不接地
工厂供电基础知识课件
可再生能源在工厂供电中的应用
太阳能供电
利用太阳能电池板将太阳能转化 为电能，为工厂提供绿色、可再
生的电力。
风能供电
利用风力发电机将风能转化为电能 ，降低工厂对化石燃料的依赖。
地热能供电
利用地热能发电或直接利用地热资 源为工厂供暖，具有高效、环保的 特点。
智能电网在工厂供电中的应用
智能电表
实时监测和记录工厂的用电情况，为能源管理和优化提供数据支 持。
03
开关设备应具备分断能力强、稳定性高、寿命长的 特点，以保证供电系统的安全性和可靠性。
保护设备
保护设备用于监测供电系统中的电气 故障和异常状态，包括继电器、熔断 器、避雷器等。
保护设备应具备快速响应、灵敏度高 、可靠性强的特点，以防止电气故障 对设备和人员造成损害。
测量设备
测量设备用于监测和计量供电系统中的电气参数，如电压、 电流、功率因数等。
短路电流计算与设备选择
短路电流计算
根据工厂供电系统的参数，计算出短路 电流的大小，为设备的选择提供依据。
VS
设备选择
根据短路电流的计算结果，选择合适的电 气设备，如断路器、熔断器等，确保供电 系统的安全运行。
工厂供电系统设计与优化
系统设计
根据工厂的实际情况和需求，设计合理的供 电系统，包括电源、变压器、线路等。
工厂供电基础知识 课件
目录
• 工厂供电系统概述 • 工厂供电设备与设施 • 工厂供电安全与防护 • 工厂供电系统设计 • 工厂供电系统运行与管理 • 工厂供电新技术与发展趋势
01
工厂供电系统概述
工厂供电的定义与重要性
定义
工厂供电是指为工厂提供所需电 能的发电、输电、配电及用电的 整体过程。
工厂供电知识点总结
工厂供电知识点总结1. 工厂供电概述2. 电力系统组成3. 电力系统的分类4. 电力负荷特点5. 供电系统的选择与设计6. 主要设备介绍7. 供电系统的维护与管理8. 节能与环保1. 工厂供电概述工厂供电是指工厂为生产和办公提供电能的系统，它是工厂正常运行的基础。
工厂供电作为工厂的重要基础设施，其稳定性和安全性对保障生产运营至关重要。
工厂的供电系统包括发电厂、输电系统、配电系统等组成部分，它们一般根据工厂的用电负荷特点而设计。
2. 电力系统组成工厂供电系统主要由发电厂、变电站、高压配电设备、低压配电设备、用电设备等构成。
发电厂是电力系统的起点，它产生电能并通过变电站将电能升压后输入到输电系统中。
输电系统将高压电输送至变电站，通过变电站的升降压设备将电压调整到合适的水平后输入到配电系统。
配电系统包括高压配电系统和低压配电系统，将电能输送至工厂各个用电设备，最终用于生产和办公。
电力系统的运行稳定性和安全性对工厂的生产运营至关重要。
3. 电力系统的分类根据供电系统的不同特点和运行要求，供电系统可以分为独立供电和公共供电两种。
独立供电是指工厂自行建立发电厂和配电系统，通过自有设备为自身提供电能。
公共供电是指工厂接入当地电网，通过当地的输电系统和配电系统获取电能。
在选择供电方式时，通常需要考虑工厂的用电负荷、稳定性要求、成本等因素。
4. 电力负荷特点工厂的用电负荷通常具有不确定性和季节性特点。
在生产周期内，工厂用电负荷会有高峰和低谷，而在不同季节也会有用电负荷的差异。
了解和分析工厂用电负荷特点，有助于合理设计供电系统，提高用电效率，并对节能和设备选型等方面提供参考。
5. 供电系统的选择与设计根据工厂的用电负荷特点和产业特点，合理选择和设计供电系统至关重要。
在设计供电系统时，需考虑工厂用电的多样性、用电负荷的稳定性要求、以及对可靠性和安全性的需求。
同时，还需要考虑电网接入方式、变电站的容量和配置、配电线路的布置等因素。
工厂供电知识点整理

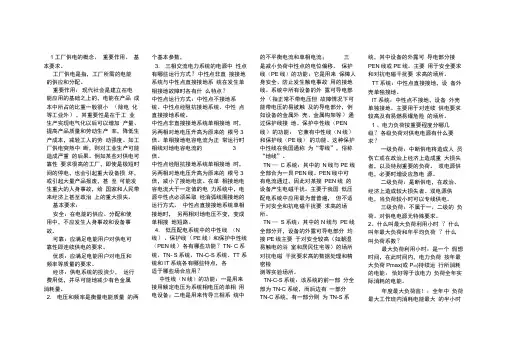

1 工厂供电的概念、重要作用、基本要求。
工厂供电是指，工厂所需的电能的供应和分配。
重要作用：现代社会是建立在电能应用的基础之上的，电能在产品成本中所占的比重一般很小（除电化等工业外），其重要性是在于工业生产实现电气化以后可以增加产量、提高产品质量和劳动生产率，降低生产成本，减轻工人的劳动强度。
如工厂供电突然中断，则对工业生产可能造成严重的后果。
例如某些对供电可靠性要求很高的工厂，即使是极短时间的停电，也会引起重大设备损坏，或引起大量产品报废，甚至可能发生重大的人身事故，给国家和人民带来经济上甚至政治上的重大损失。
基本要求：安全：在电能的供应、分配和使用中，不应发生人身事故和设备事故。
可靠：应满足电能用户对供电可靠性即连续供电的要求。
优质：应满足电能用户对电压和频率等质量的要求。
经济：供电系统的投资少，运行费用低，并尽可能地减少有色金属消耗量。
2. 电压和频率是衡量电能质量的两个基本参数，3. 三相交流电力系统的电源中性点有哪些运行方式？中性点非直接接地系统与中性点直接接地系统在发生单相接地故障时各有什么特点？中性点运行方式：中性点不接地系统、中性点经阻抗接地系统、中性点直接接地系统。
中性点非直接接地系统单相接地时，另两相对地电压升高为原来的根号3倍。
单相接地电容电流为正常运行时相线对地电容电流的3倍。
中性点经阻抗接地系统单相接地时，另两相对地电压升高为原来的根号3倍，减小了接地电流。
在单相接地电容电流大于一定值的电力系统中，电源中性点必须采取经消弧线圈接地的运行方式。
中性点直接接地系统单相接地时，另两相对地电压不变，变成单相接地短路。
4. 低压配电系统中的中性线（N线）、保护线（PE线）和保护中性线（PEN线）各有哪些功能？TN- C系统、TN- S系统、TN-C-S系统、TT 系统和IT系统各有哪些特点，各适于哪些场合应用？中性线（N线）的功能：一是用来接用额定电压为系统相电压的单相用电设备；二电是用来传导三相系统中的不平衡电流和单相电流；三是减小负荷中性点的电位偏移。
供配电技术(第4版)(微课版)教案全套 项目18 供配电技术基础知识 工厂电气照明
授课内容
第3章短路电流计算
3.1短路概述
3.1.1短路故障的原因（了解）10分
3.1.2短路故障的种类（了解）10分
3.1.3短路故障的危害（了解）10分
3.2无限大功率电源供电系统三相短路电流的计算
3.2.1无限大功率电源的概念（掌握）10分
3.2.2短路计算的方法（掌握）10分
复习思考题，作业题
第1章检测题五.分析计算题1和2
如有答疑、质疑请记录
授课口期：与
E月日教案编号：4
教学安排
课型：理论
教学方式：启发式讲授法
教学资源
多媒体课件、教材
授课题目（章、节）
第2章负荷计算和无功功率补偿2.1电力负荷
2.2负荷曲线
2.3电力负荷的计算
教学目的与要求
理解按供电可靠性要求的负荷分类和按企业用电设备工作制的负荷分类；掌握日负荷曲线和年负荷曲线的意义以及相关物理量。
举例15分
重点和难点
重点：工厂电气照明的负荷计算和全厂计算负荷的确定
难点：对电气照明负荷计算和全厂计算负荷的确定的理解和掌握
复习思考题，作业题
如有答疑、质疑请记录
授课口期：与
E月日教案编号：7
教学安排
课型：理论
教学方式：启发式讲授法
教学资源
多媒体课件、教材
授课题目（章、节）
第2章负荷计算和无功功率补偿
教学目的与要求
了解短路故隙的原因，理解短路故隙的和种类，了解短路故障的危害。了解无限大功率电源的概念，掌握短路计算的方法，理解标幺制，重点掌握三相短路电流的计算。
教学内容和时间安排
授课内容
第3章短路电流计算
3.1短路概述
《工厂供配电技术》教学大纲6
《工厂变配电技术》教案大纲课程编号：课程类别：考试课课时：110 开课学期：一．教案大纲说明<一）课程性质与目的本课程是我系电气技术、电气工程专业的专业基础课。
主要内容包括：工厂的电力负荷和无功补偿，短路电流极其计算，工厂电力线路，工厂变配电所极其一次系统，电力变压器，工厂供电系统的保护，电气安全、防雷与接地，工厂的电气照明，电气绝缘预防性实验，以及实验技能等。
<二）课程的基本要求本课程的任务主要是讲述中小型工厂内部的电能供应和分配问题，并讲述电气照明，使学生初步掌握中小型工厂供电系统和电气照明运行维护及基本计算所需的基本理论和基本知识，为今后从事工厂供电技术工作奠定一定的基础。
<三）本课程的重点<1）加强能力的培养，特别是培养学生基础计算的能力、分析问题的能力和实验动手能力。
<2）加强理论联系实际的教案。
<四）本课程与其他相关课程的关系<1）前导课程“电工基础”、“电子技术”、“自动检测与转换技术”等课程来培养学生分析电路的基本能力。
<2）后续课程“电力电子技术”、“自动控制技术”、“PLC技术”等课程打下专业基础。
二．课时分配<一）理论课时分配<二）实验课时分配三．课程内容及要求第一章概述教案目标：1．明确工厂供配电的意义、要求及本课程的任务。
2．了解典型的各类工厂供电系统及发电厂、电力系统和工厂自备电源的基础知识。
3.掌握电力系统的电压和电能质量问题。
4.了解电力系统的中性点运行方式及低压配电系统的接地形式。
教案重点：电力系统的电压和电能质量问题；对供电系统的认识及各个部分的作用；电压等级的分类和设备额定值得概念；电力系统中性点的运行方式。
教案内容：1．工厂供电的意义及要求2．工厂供电系统的有关知识3．电力系统的电压4．电力系统的中性点运行方式5. 工厂供电设计的一般知识第二章工厂的电力负荷和无功补偿教案目标：1．熟悉工厂电力负荷的分级及有关概念。
供配电技术基本知识 PPT课件
6.3及6.6 10.5及11
38.5
66
110
121
154
169
220
242
330
363
500
525
15
15
学习单元一
电力系统的概念
1. 电网的额定电压 电网的额定电压必须符合国家规定的电压等级。当电网的电压
选定后，其他各类电力设备的额定电压即可根据电网的电压来确定。 2. 用电设备的额定电压
由于线路通过电流时要产生电压降，因此线路上各点的电压都 略有不同，如图1-4中虚线所示。但是成批生产的用电设备，规定用 电设备的额定电压与同级电网的额定电压相同。 3. 发电机的额定电压
模块一 供配电技术基本知识
2020/3/31
1
供配电技术研究工厂所需电能的供应和分配的问题。 电能是现代工业生产的主要能源和动力，在现代工业生 产和整个国民经济的各个领域中有着极为广泛的应用。 本模块主要介绍供配电技术有关的一些基本知识，包括 电力系统的组成及基本要求，供配电系统的构成，电力 系统的中性点运行方式等供配电技术的基本知识，使学 生对供配电系统有初步的认识和了解，为今后从事供配 电技术方面的工作奠定一定的基础。
2020/3/31
25
学习单元一 电力系统的概念
3.工厂供配电系统的质量要求 1）安全性要求 保证供电的安全性是对工厂供配电系统的最基本要求，
供配电系统在电能的供应、分配及使用过程中，不应发生人身和 设备事故。
2）电压的质量要求 提高工厂供配电系统的电能质量主要是提高电压的质量，
分为电压幅值和波形两个方面。电压质量对各类用电设备的性能、 使用寿命、安全以及经济运行等方面有直接的影响。
2020/3/31
工业用电知识点总结大全
工业用电知识点总结大全工业用电作为现代工业生产的重要能源之一，在工业生产中起着至关重要的作用。
它的安全使用、高效利用对于提高工业生产效率、保障生产安全具有重要意义。
下面将对工业用电的知识点进行总结，以期在实际工业生产过程中能够更好的应用。
一、电力系统基本知识1. 电力系统概述电力系统是由发电厂、输电网和配电网组成的系统。
发电厂将化石能源或可再生能源转换为电能，输电网将发电厂产生的电能传输到不同地区，配电网将输电过来的电能传输给终端用户。
2. 电压、电流、功率和电阻的关系电压是以伏特（V）为单位，用于描述电路上的电压差；电流是以安培（A）为单位，用于描述电路中电子的流动情况；功率是以瓦特（W）为单位，表示单位时间内能量的转化率；电阻是用欧姆（Ω）为单位，用于描述电路对电流的阻碍程度。
3. 交流电和直流电交流电是周期性的电流，其方向和大小随时间而变；直流电是恒定方向和大小的电流。
工业生产中通常使用交流电。
4. 三相电和单相电三相电是三个正弦波形电压或电流之间相位差120度的交流电；单相电是只有一个正弦波形电压或电流的交流电。
工业用电中，三相电更为常见，使用更为稳定，功率较大。
5. 电力负荷电力负荷是指电力系统所需要的电能。
负荷分为有功负荷和无功负荷，有功负荷是完成功率型工作的负荷，无功负荷是完成磁动作负荷的负荷。
二、工业用电系统及设备1. 变压器的作用及应用变压器是用来改变电压大小的电气设备。
在工业生产中，变压器用于提高或降低交流电的电压，以保障设备的正常运行。
2. 发电机组发电机组是将机械能转换为电能的设备，是电力系统中的主要能源。
在工业生产中，发电机组通过燃料燃烧或水能等方式转化能源，提供工业用电。
3. 高低压配电设备高低压配电设备包括开关设备、断路器、隔离开关、负荷开关等，用于对电能进行开关、控制和保护。
4. 照明设备工业场所需要大量的照明设备，包括荧光灯、LED灯等。
合理的照明系统能够提升工作效率，保障员工的安全。
工厂供电知识点
工厂供电知识点工厂供电是指为工厂提供可靠、经济、安全的电力供应的技术和措施。
现代工厂的生产和管理离不开电力，因此掌握工厂供电知识点对于确保工厂生产的顺利进行非常重要。
一、电压等级工厂供电的电压等级分为高、中、低压三个等级。
其中高压电力主要用于送电，而中、低压电力则用于生产用电和辅助设备供电。
高、中、低压电力的使用场景不同，因此供电设备也有所不同。
工厂用电中主要采用中、低压电力。
中压电力的电压等级为10KV，适用于大型工厂的生产用电和辅助设备供电。
低压电力的电压等级为380V或220V，适用于小型工厂或需求量较小的设备供电。
初步理解工厂所需用电的电压等级，有助于合理规划供电设备的选型以及现场供电的布置。
工厂供电设备包括变压器、配电柜、开关柜等。
变压器是将高压电力变成中、低压电力的装置，发挥着电力传输的重要作用。
配电柜是集中放置保护及计量用设备的箱体，是输配电系统的关键部件。
开关柜是用于保护和控制电网络系统的开断装置。
电力设备的选型和布局需要根据具体情况进行，以确保设备能够正常运转和供应足够的电力。
三、电力负荷电力负荷是指所需供电电功率的大小。
电力负荷大小直接决定了供电设备的选型、设计和布置。
因此，合理估计工厂用电负荷是工厂供电设计的关键。
在进行电力设计前，需要对电力负荷做出精确的预估，包括设备负荷、照明负荷、动力负荷等方面，确保正确选用变压器和开关柜的额定容量。
电力安全是工厂供电中最重要的问题之一。
若电力设备使用不当，会给人员和设备带来安全隐患。
因此，加强电力安全管理和教育非常必要。
首先，要确保安全用电制度的落实。
制定相关安全规范，制定安全操作规程。
其次，要建立健全的安全检查机制，及时发现并解决安全隐患。
此外，还应配备专业的电力安全保障人员，协助运营人员进行安全检修和排查。
五、电力节能电力节能对于工厂供电的质量和成本都有着非常重要的影响。
加强电力节能意识和措施，对于提高企业竞争能力和降低生产成本非常有益。
工厂供电系统介绍
工厂供电系统介绍工厂供电系统是指为工厂提供电力的系统，它包括变配电系统、照明系统、动力系统和电力监控系统等。
工厂供电系统对于工厂的正常运行和生产具有重要的作用。
下面将对工厂供电系统进行详细介绍。
变配电系统是工厂供电系统的基础，它主要由变电所、变压器、主配电柜和次配电柜等组成。
变电所是变配电系统的核心设备，它将高压电能转变为低压电能，以满足工厂的电力需求。
变压器是变电所中的重要设备，它可以将电能进行升压或降压。
主配电柜和次配电柜则负责将低压电能传输到各个电力用户，保障工厂的正常供电。
照明系统是工厂供电系统中的一个重要部分，它主要由照明灯具、开关、控制柜和配电线路等组成。
照明灯具是照明系统的核心设备，它根据工厂的照明需求，选择适当的光源和灯具。
开关和控制柜负责对照明灯具进行控制和调节，保障照明系统的正常运行。
配电线路则负责将电能传输到各个照明灯具，确保照明系统的供电稳定。
动力系统是工厂供电系统中的另一个重要部分，它主要用于驱动工厂的机械设备和动力设备。
动力系统包括电机、开关、控制柜和配电线路等。
电机是动力系统的核心设备，它根据工厂的动力需求，选择适当的电机进行驱动。
开关和控制柜负责对电机进行控制和调节，保障动力系统的正常运行。
配电线路则负责将电能传输到各个电机，确保动力系统的供电稳定。
电力监控系统是工厂供电系统中的一个重要组成部分，它主要用于对工厂的电力进行监控和管理。
电力监控系统包括监控终端、监控设备、监控软件和通信线路等。
监控终端负责对电力进行实时监测和数据采集，监控设备负责对电力设备进行诊断和故障检测。
监控软件负责对采集到的数据进行分析和处理，提供电力管理的决策依据。
通信线路则负责将监控数据传输到监控中心，实现对电力的远程监控和管理。
工厂供电系统的建设和运维需要高度的专业知识和经验，只有充分了解工厂的电力需求和电力设备的特点，才能进行合理的设计和规划。
同时，对工厂的电力设备进行定期的检修和维护，可以有效地提高供电系统的可靠性和稳定性，避免因电力故障而导致的生产中断和损失。
工厂供电 知识点总结
工厂供电知识点总结一、电力系统结构1.1 电力系统概述电力系统是指将发电厂发出的电能，经过输电线路、变电站、配电网等设备输送到用户用电设备中的整个系统。
它由发电厂、变电站、输配电系统和用户构成。
1.2 发电厂发电厂是将各种能源（水能、火力、核能等）转换成电能的场所，它主要包括发电设备、发电机、汽轮机等。
1.3 变电站变电站是将输送来的高压交流电（HV）、超高压直流电（HVDC）或特高压交流电（UHV）等电力，转换成适合送输的低压配电电压等级的设施。
它主要包括变压器、开关设备、保护设备等。
1.4 输配电系统输配电系统主要包括输电线路、配电线路等，它是将发电厂发出的电能经变电站输电到用户用电设备的系统。
输电线路主要承担长距离输电任务，配电线路主要承担近距离配电任务。
1.5 用户用电设备用户用电设备是指利用电力系统供电的各种电气设备，包括发电厂、变电站、输配电系统等。
二、电力系统工作原理2.1 电力的发电电力的发电是指将各种能源如水能、火力能、核能等转换成电能的过程，主要包括发电厂的工作过程。
2.2 电力的输电电力的输电是指利用输电线路、变电站等设施将发电厂发出的高压电力输送到用户用电设备的过程，主要是高压电力的输送。
2.3 电力的配电电力的配电是指将输送来的高压电力通过变电站变压，然后经过配电线路供电给用户用电设备的过程。
2.4 电力的供电电力的供电是指将用户用电设备供给所需要的电能的过程，是电力系统的最后一道工序。
三、电力系统的运行管理3.1 电力系统的调度电力系统的调度是指根据用户的用电负荷情况、发电厂的发电能力等条件，合理调配电力资源的过程，以保证电力系统的运行稳定。
3.2 电力系统的计划电力系统的计划是指根据电力系统的负荷预测、输电线路的维护等情况，合理制定电力系统的运行计划。
3.3 电力系统的监控电力系统的监控是指采用自动化监控系统和远程监控系统等手段，实时监测电力系统的运行情况，以及及时发现和处理电力系统的故障。
工厂供电教案范文
工厂供电教案范文一、教学目标1.了解工厂供电的基本知识，包括工厂供电的基本概念、主要电力设备和供电方式。
2.了解工厂供电的常见问题及其解决方法。
3.培养学生分析和解决工厂供电问题的能力。
二、教学内容1.工厂供电的基本概念工厂供电指的是为工厂提供电力供应，以满足生产和生活所需。
它是工厂正常运行和生产的重要保障，也是工人员安全生产的基础。
工厂供电主要由电力公司负责供应，并通过电缆、变压器和配电装置等电力设备传输和分配电能。
2.主要电力设备(1)电缆：用于输送电力的导线。
它通常由铜、铝等导电材料制成，具有良好的导电性能和机械强度。
(2)变压器：用于将高压电能转换成适合工厂使用的低压电能。
它由铁芯和线圈组成，通过电磁感应原理实现电能的变换。
(3)配电装置：用于将变压器输出的电能分配给各个用电设备。
它包括断路器、接触器、保护装置等，用于保证电能的安全和可靠供应。
3.供电方式工厂供电通常采用三相交流供电方式，即同时提供三相电流和一个中性线。
三相电因其功率大、输送距离远和输送效率高等优点，成为工厂供电的首选方式。
其电压一般为380V或400V，频率为50Hz或60Hz。
在特殊情况下，也可以采用单相交流供电方式，但功率较小。
三、教学过程1.导入向学生提问：“你所在的城市中有哪些大型工厂？”“这些工厂是如何供电的呢？”引导学生思考和讨论。
2.知识讲解通过PPT、动画等形式，详细讲解工厂供电的基本概念、主要电力设备和供电方式。
并结合实际案例，解释工厂供电的重要性和优缺点。
3.讨论与交流分组讨论工厂供电的常见问题，并让每个小组汇报讨论结果。
引导学生思考如何解决这些问题，并与其他小组进行交流和讨论。
4.活动设计设计一个工厂供电问题的案例，并要求学生通过分析和解决问题。
让学生以小组形式展示他们的解决方案，并进行评价和讨论。
5.总结与提升总结工厂供电的基本知识和解决问题的方法，并与学生共同思考如何进一步提高工厂供电的可靠性和安全性。
工厂供电基础知识
工厂供电基础知识☆SF6全封闭式组合电器，简称GIS（Gas Insulater Switchgean）它是由断路器、母线、隔离开关、电流互感器、电压互感器、避雷器、套管等七种电器元件组合而成，进出线除外其余完全被接地金属外壳封闭。
☆断路器的布置方式有两种，一种是立式的，一种是卧式的，220kV站CIS用的是卧式断路器，110kV站CIS用的是立式断路器。
☆220kV站母线封闭结构为单相母线筒结构。
110kV站母线封闭结构为为三相共筒式结构。
☆CIS采用的是氧化锌（ZnO）避雷器，电压互感器采用电磁式电压互感器。
☆：GIS氧气含量应该＞18％时☆倒闸操作是将电气设备从一种状态转换为另一种状态的操作，分运行、热备用、冷备用、检修四种状态。
☆“五防”的定义：防止误分误合断路器；防止带负荷推、拉隔离开关；防止带电合接地开关；防止带接地线合闸；防止误入带电间隔。
☆高压设备发生接地时，室内不准接近故障点4m以内，室外不准接近故障点8m以内。
☆下列各项工作可以不用操作票:事故应急处理；拉合断路器(开关)的单一操作。
☆在运用中的高压设备上工作，分为三类:全部停电的工作；部分停电的工作；不停电的工作。
☆保证安全的组织措施：工作票制度；工作许可制度；工作监护制度；工作间断、转移和终结制度。
☆保证安全的技术措施：停电；验电；接地；悬挂标示牌和装设遮栏(围栏)。
☆成套接地线应用有透明护套的多股软铜线组成，其截面不得小于25mm2☆常用的防误操作装置主要有：机械闭锁；电磁闭锁；电气联锁；微机防误操作装置。
☆变压器的作用和原理:电力系统传输电能过程中,产生电压和功率两部分损耗,在输送同一功率时电压损耗与电压成反比,功率损耗与电压的平方成反比。
利用变压器提高电压，减少损失。
感应电动势（V）=4.44×频率（f）×线圈匝数×10的负8次方（Wb）如果忽略压降:变压器的一二次侧的电压正比=匝数正比=电动势正比=电流反比这个等式说明变压器起到功率传输的作用。
电力系统基础知识
电力系统根底知识简介电力系统是一个包括发电、输电、配电和终端用电等环节的供电系统。
它是现代社会运转中不可或缺的根底设施之一，为各种生产、生活以及交通等领域的电能需求提供稳定可靠的电力。
发电局部发电是电力系统的起点，通过各种不同的方式将其他形式的能源转换成电能。
常见的发电方式有热力发电、水力发电、核能发电和风能发电等。
热力发电是利用燃烧化石燃料或核反响等方式产生高温高压蒸汽，再通过汽轮机驱动发电机发电。
水力发电是利用水流的能量，通过水轮机驱动发电机发电。
风能发电那么是利用风力转动风车产生电能。
输电局部输电是把发电厂产生的电能从发电厂送到用户的过程。
高压输电线路主要通过电缆或者电网架设在地面或者高架上，以减小电能的损耗和延长输电距离，通常有220千伏、500千伏和750千伏等不同电压等级。
输电线路在铁塔、绝缘子、导线和接地电缆等配套设备的支持下，保证电能的稳定传输。
配电局部配电是将输电过程中的高电压电能转换成适合终端用户使用的低电压电能。
配电系统在各个不同的区域内将电能分成不同的支路，通过变压器等设备提供适当的电压和频率，以满足用户的电能需求。
配电系统通常包括变电站、高压配电网和低压配电网等。
终端用电局部终端用电指的是最终将电能用于生活、生产等领域的环节。
这涉及到各种电器设备和用电设施，包括家庭中的灯具、冰箱、空调等，工业部门的机器设备，以及商业领域的电脑、空调等设备。
电力系统的稳定性电力系统的稳定性是指系统在遇到外部扰动或内部失常时，能够自动恢复原有的稳定工作状态的能力。
保持电力系统的稳定性是电力工业的重要任务。
为了确保电力系统的稳定运行，需要依靠高效准确的监测和控制系统。
电力系统的平安性电力系统的平安性是指在系统运行过程中，对人员和设备的保护。
电力系统中常见的平安问题包括线路过载、断路器故障和电气火灾等。
为了提高电力系统的平安性，需要对系统进行定期检修和维护，并加强系统的保护措施。
电力系统的可持续开展电力系统的可持续开展是指在满足当前电能需求的同时，也要考虑对环境的影响和资源的长远利用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
• 反之，若计算负荷过小，则选择开关器件可能发生 过负荷，使设备发热、温度升高，加速设备绝缘老 化甚至损坏。电力负荷计算的目的就是合理的选择 供配电系统中的导线，变压器，开关器件等电气设 备，使之得到充分利用，并稳定的运行。
• 一、用电设备的工作制
• 由于设备的工作制与负荷计算关系较大，现将设 备的工作性质和主要特征分析如下： • （1） 长期连续运行工作制设备。长期连续运行， 每次连续工作时间超过8小时以上，且运行时负荷比 较稳定，例如泵类用电动机，通风机，压缩机等。
工厂供电技术
第一节 电力系统的基本知识
一、 电力负荷的基本要求
• 发电厂任何时刻生产的电能必须等于该时刻用户 消耗的电能，电力系统的功率是准确的，每时每刻都 平衡的。电能的生产、输送、分配和使用时在同一时 刻完成的，电能用户对输配电系统的要求是不间断供 电，即供电满足一定的可靠性。 • 为保证连续可靠的供电，对供电可靠性要求不同 的用户是有所区别的。为了方便于区别对待各级用户， 一般把电能用户按照用电单位的重要程度和对供电可 靠性要求的高低，以及中断供电所造成损失或影响程 度不同，将用电负荷分为三级。
第六节 供配电系统的继电保护
• 一、继电保护装置的介绍 • 1 继电保护装置的任务
• 随着电力系统的发展，供电范围的扩大，电压 等级的升高，超高压及特高压电网的出现，如果 没有专门的继电保护装置，想要维持系统的正常 工作是不可能的。 • a继电保护装置，是由若干个继电器组成的，用 来反映电力系统设备发生故障或不正常的工作状 态，作用域开关跳闸或发出信号的自动装置。 （ ）
• 2、短路电流的电动效应 • 巨大的短路电流会在导线和电气设备中产生很
大的电动力，会使导线或设备产生形变。在系统发 生不对称短路时，不对称的电流将产生不平衡的交 变磁场，对周边通信设备及弱电控制系统产生严重 干扰，影响设备的正常工作，甚至使设备误动作。
3、短路电流产生的压降
当系统发生短路故障时，短路电流在监控输电线 路上会产生很大的电压降，是系统电压骤降，影响 电气设备的运行，造成供电中断、大量产品报废， 设备损坏等严重后果。
• 二、 用电设备的容量 • 由于各种用电设备的工作制不同，在计算全厂
设总容量时，铭牌上的容量不能简单的想加。首先 必须将短时工作制的设备统一换算成同一工作制下 标准的额定功率，然后才能与长期连续工作制的设 备相加。经过换算统一规定工作制下的额定功率称 为设备的额定容量，用PN表示。
第四节 短路电流的基本概念
•
• • • • •
主要采用交流三相制，因为发电机和绝大多数的 用电设备都是三相的。采用高压输电可减少输电损耗。 电力系统中三相交流电网及用电设备的额定 线电压 低压：0.38、0.66、 高压：3、6、10、35、66、110、220、330、 500、±500（直流）、750、±800（直流）、 1000 我国工业用三相交流电标准频率50Hz。
• 反映不正常工作情况的继电保护，一般都不需要立 即动作，而是可以带一定的延时。 • e提高系统运行可靠性。继电保护装置在系统中的 主要作用是，通过预防事故或缩小事故范围，提高 系统运行的可靠性，最大限度的保证客户安全连续 供电。在一旦发生故障的情况下，尽快的将故障设 备切除，保证无故障部分正常运行，缩小事故范围。
• 二架空线路的敷设
• 1、架空导线的排列方式 • 架空线路的敷设应严格遵守有关技术规程的规定。 架空导线在杆塔上的排列方式有水平排列，三角排 列，三角和水平混合排列，双回路垂直排列等
• 2、架空线路的档距 • 架空线路的档距是同一线路上相邻两根电杆之间 的水平距离。 • 为防止架空导线之间相互碰撞造成短路事故， 架空线路一般要满足最小线间距要求。
• •
保护设备被—用来保护配电系统中一次回路设置 的设备，如继电保护装置的继电器、避雷器、熔断器。 • 无功补偿装置—用来补偿系统中的无功功率、提高 功率因数的设备，如电容器、无功补偿柜等。 • 成套配电装置—按接线顺序将设备一次相互连 接组成的成套装置，如各种类型的高压开关柜，低 力电网的关系
第二节 配电系统常用的电气设备
• 一、配电系统常用设备 • 配电系统中负担输送电能、变换电压和分配电 能任务的电路称为一次回路。用来控制、指示、监 测、测量和保护一次设备的电路称为二次回路。配 电系统中常用设备有： • 变换设备—按系统工作要求改变电压或电流的 设备，如变压器、电压电流互感器等。 • 控制设备—按系统工作要求控制电路接通或 断开的电路，如高压隔离开关、高压断路器等。
• 电力系统运行中相与相或者相与地之间发生 的金属性非正常连接，称为短路故障。 在电力系统中产生短路的主要原因是系统中 的电气设备带电部分的绝缘破坏，从而导致绝 缘材料老化而发生短路。短路故障可分为瞬时 性短路故障和永久性短路故障。
• 一、短路类型
•
• 1、 瞬时性短路故障 • 架空输电线路的故障由于大气过电压或直击雷引
•
（2）短时工作制设备。工作时间较短，而停歇时 间相对较长。例如机床的某些辅助电机，气泵等。 • （3）断续周期工作设备，周期性工作，工作周期 一般不超过10min，例如吊车类电机。通常用一个周 期T里的工作时间占整个周期时间的百分比值来表示 负荷的持续率，用ε表示，也称暂载率 • • • T ——设备工作周期 • t ——工作时间 • t0 ——间歇时间
• 2、二级负荷 • 二级负荷是指中断供电会在政治、经济上造成 重大损失的电力负荷。例如中断供电仅造成大量产 品报废，减产，生产过程被打乱，但是不会危害人 身和设备安全等。 • 二级负荷也属于重要负荷，宜采用双回路电源 供电。 • 生产装置区及辅助生产装置区的用电负荷主要 为二级负荷。 • （主要生产装置有：备煤，水煤浆制备，气化 及灰黑水处理，CO2变换及冷却，低温甲醇洗，液氮 洗，压缩，氨合成，尿素合成，尿素造粒单元，氨 库等。）
• b
在铝绞线中加入钢线芯，弥补了裸铝 绞线的强度差的缺点，适合用于档距较长，杆位高 差较大的高压线路。 • c 铝镁合金绞线。也称铝合金绞线，比铝绞线抗拉性 好，氮由于电导率较低，一般用于小容量配电网和 通信架空线路。 • d 在接到货建筑物稠密地区，为确保人身 安全，低压380/220V配电线路宜采用橡胶或塑料绝 缘导线。
• 4、影响电力系统稳定运行
• 短路故障造成的不良后果是多方面的，根据发 生地点和持续时间的不同，可能使用户供电部分或 全部发生故障，严重情况下还会使并列运行的发电 机组失去同步，导致整个系统稳定运行列解，造成 大面积停电事故。 三相系统中发生的短路有 4 种基本类型：三相 短路，两相短路，单相对地短路和两相对地短路。 其中，除三相短路时，三相回路依旧对称，因而又 称对称短路外，其余三类均属不对称短路。
• 3、三级负荷 • 三级负荷属于一般电力负荷，中断供电会给用 户造成不便，不会造成损失或者损失不明显，因而 对供电没有特殊要求，可采用单电源供电。 • 三修、厂前区及生活辅助设施为三级负荷。主 要有污水处理、排渣、锅炉房及化学水处理站，空 压站，工艺外管，通讯，消防等。
•
• 二、电力系统简介
• （一）电能的输送
• （2）导线型号 • 导线型号一般由两部分组成：①前边的字母表示 导线的材料，如T——铜线，L——铝线，LG——钢 芯铝线，J——绞线；②后面的数字表示导线的标 称截面积。 2 塔杆结构 a电杆是架空线路中用来安装横担、绝缘子和导 线等的重要支柱。塔杆按材料可分为木杆、水泥杆、 和金属杆三种，目前工厂普遍采用水泥杆和铁塔。 （ ）
•
• b横担是架空电路用来安装绝缘子，固定开关设备 及避雷器的主要器件。 • c线路金具是用来连接导线，安装横担和绝缘子的 金属附件。 • d绝缘子，用于变电所配电装置，变压器开关和 电力线路用来支持和固定裸载流导体并使之与地绝 缘，或使不同电位的载流导体绝缘。一般为陶瓷。 绝缘子应具有足够的机械强度，并耐热和不潮湿。
起的绝缘子表面闪络，风力引起的短时碰线，以及 树枝等掉落在导线上等原因引起，在线路被继电保 护装置迅速断开后，电弧即自行熄灭，故障点的绝 缘强度重新恢复。此时把电路合上就能恢复供电， 这类故障称为瞬时性故障。
• 2、 永久性故障
• 电气设备的绝缘由于过电压或外力破坏而引起的 故障，在断线后仍然存在，即使合上电源，由于故 障存在也会被再次断开，这类故障称为永久性故障。
• •
b系统发生短路故障时 当系统发生短路故障时，继电保护装置能自动的，迅 速的，有选择的借助开关将故障设备切除，保证系统无 故障部分迅速恢复正常运行，并使故障设备免于继续遭 受破会。 • c ，在小电流接地系统发生单相接地故 障时，由于接地电流不会直接破会电力系统的运行，因 此，在大多数情况下，继电保护装置只是作用域信号， 而不立即作用于开关跳闸。 • d不正常工作状态时，根据不正常工作情况的种类和设 备运行维护条件发出信号,由值班人缘进行处理或自动 的进行调整，切除继续工作会引起事故的设备。
第三节 工厂电力负荷基本知识
• 工厂负荷通常指用电设备或单位所消耗的电 功率或电流大小，在设计工厂供配电系统时要先 确定工厂的电力负荷，即进行电力负荷计算。 • 工厂各种用电负荷在运行中负荷的大小时刻 在变化，但负荷的大小不应超过其额定值。由 于每台用电设备的最大负荷不会在同一时间出 现，因此全厂用电设备额定总容量一定要大于 全厂总的最大负荷。若根据全厂用电设备铭牌 所标的总容量来选择开关器件，将会造成投资 过大和浪费；
（二）系统短路的形式
•
第五节工厂供电网结构及导线选择
• 一、工厂供配电网结构 • 1 工厂电力网的结构
• 架空输电线路主要由电杆导线横担绝缘子以及避 雷线拉线等组成。
•
2、架空导线种类及型号 （1）架空线种类 • 架空导线主要是由铜、铝、钢等材料制成，特殊 条件下也用青铜及铝合金制成。架空导线主要分为 以下几种： • a 普通绞线。一般由直径相同的同一类导电金属 按照一定的规则绞制成。常见的有裸铝绞线、镀锌 钢绞线、裸铜导线等。罗铝绞线机械强度小用于受 力不大，档距较小的一般配电线路；镀锌钢绞线由 于机械强度好，常用作农村架空配电线网或架空避 雷线；裸铜导线导电性能较好，由于经济造价较高 很少用于架空线路
