工厂供电期末考试复习题
工厂供电期末考试复习题一、选择题1. 工厂供电系统中,下列哪项不是主要的供电方式?A. 交流供电B. 直流供电C. 混合供电D. 单相供电2. 工厂供电系统中,以下哪个不是电气设备的基本组成部分?A. 电源B. 负载C. 导线D. 绝缘体3. 在工厂供电系统中,下列哪种情况不会引发电气火灾?A. 短路B. 超负荷C. 电气设备正常运行D. 接触不良4. 工厂供电系统的保护措施中,下列哪项不是常见的保护装置?A. 熔断器B. 断路器C. 继电器D. 变压器5. 在工厂供电系统中,下列哪项不是电气安全的基本要求?A. 绝缘良好B. 接地可靠C. 电流过大D. 电气隔离二、填空题6. 工厂供电系统的电压等级通常包括_______、_______、_______等。
7. 工厂供电系统中,过载保护装置的作用是防止_______。
8. 工厂供电系统中,_______是保证电气设备正常运行和人身安全的重要措施。
9. 工厂供电系统中,_______是实现电能传输和分配的设备。
10. 工厂供电系统中,_______是用于控制和保护电路的设备。
三、简答题11. 简述工厂供电系统的组成及其功能。
12. 解释什么是工厂供电系统的短路保护,并说明其重要性。
13. 描述工厂供电系统中的接地系统及其作用。
14. 阐述工厂供电系统中的谐波问题及其对设备的影响。
15. 说明工厂供电系统中的节能措施及其实施方法。
四、计算题16. 假设一个工厂供电系统在正常工作时,其负载电流为100A,电压为380V,计算其功率损耗。
17. 如果上述工厂供电系统的导线电阻为0.5Ω/km,导线长度为500m,计算导线上的电压降。
18. 假设工厂供电系统中有一个三相异步电动机,其额定功率为10kW,额定电压为380V,计算其额定电流。
五、论述题19. 论述工厂供电系统在设计时需要考虑的因素。
20. 分析工厂供电系统在运行中可能遇到的问题及其解决方案。
工厂供电复习资料(含答案)
一、填空题(每小题1分,共15分)1、衡量电能质量的基本参数是、。
2、负荷曲线是指一组用电设备的功率随变化关系的图形。
3、发生短路后产生危害效应有:、。
4、电弧是电气设备运行中因分断电路空气的一种物理现象。
5、一次电路是指(主电路、主接线、主回路)变配电所中承担和电能任务的电路。
6、前后熔断器之间的选择性配合:要求线路在发生故障时,故障点的熔断器首先熔断,切断故障部分。
7、二次回路(即二次电路):是指用来、指示、监测和保护运行的电路,亦称二次系统。
8、电测量仪表是指对电力装置回路的电力运行参数作经常测量、选择测量、记录用的仪表和作计费、考核管理用的计量仪表的总称。
9、触电的急救处理有脱离电源、急救处理、、胸外按压心脏的人工循环等方法。
10、国际照明委员会(CIE)把灯具的类型分为:、半直接照明型、、半间接照明型、间接照明型。
二、选择题(每小题2分,共20分)1、中性点不接地系统发生单相接地故障后,故障相电压、非故障相电压、系统线电压分别是?故障相接地电容电流为正常时的多少倍。
()A、0,原来的倍,变为相电压,2倍B、0,不变,变为相电压,倍C、0,不变,不变,3倍D、0,原来的倍,不变,3倍2、在求计算负荷P30时,我们常将工厂用电设备按工作情况分为()。
A、金属加工机床类,通风机类,电阻炉类B、电焊机类,通风机类,电阻炉类C、连续运行工作制,短时工作制,断续周期工作制D、一班制,两班制,三班制3、常见的电流互感器的接线方式有:()A、星形(两相V形、三相),两相一继电器式,一相一继电器式B、三相Y形接线,两相三继电器V形,一相一继电器式C、一相一继电器式,两相两继电器式,三相三继电器式D、一相一继电器式,两相一继电器差接式,三相两继电器式4、常见的高压开关设备有哪三种,其中哪种高压设备必须和高压熔断器配合来切除短路故障。
()A、高压隔离开关,高压负荷开关,高压断路器,高压负荷开关B、高压断路器,高压负荷开关,自动空气开关,高压断路器C、自动空气开关,刀闸开关,高压负荷开关,高压负荷开关D、自动空气开关,高压负荷开关,高压隔离开关,高压隔离开关5、下列不属于工厂供电电力系统测量仪表测量目的的是()。
工厂供电期末复习提纲

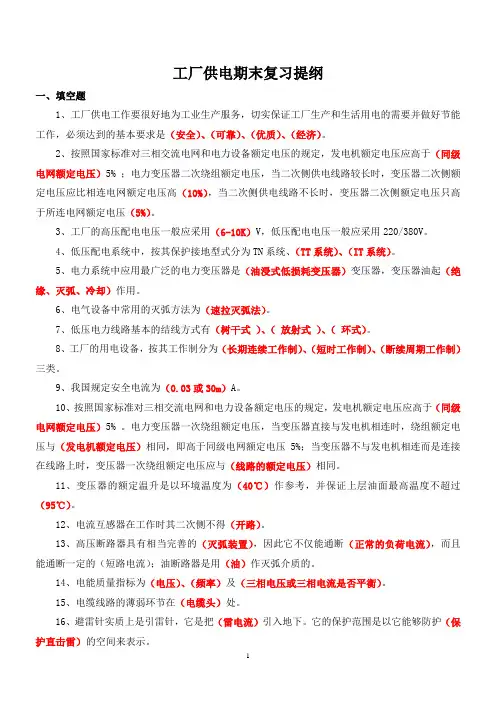

工厂供电期末复习提纲一、填空题1、工厂供电工作要很好地为工业生产服务,切实保证工厂生产和生活用电的需要并做好节能工作,必须达到的基本要求是(安全)、(可靠)、(优质)、(经济)。
2、按照国家标准对三相交流电网和电力设备额定电压的规定,发电机额定电压应高于(同级电网额定电压)5% ;电力变压器二次绕组额定电压,当二次侧供电线路较长时,变压器二次侧额定电压应比相连电网额定电压高(10%),当二次侧供电线路不长时,变压器二次侧额定电压只高于所连电网额定电压(5%)。
3、工厂的高压配电电压一般应采用(6-10K)V,低压配电电压一般应采用220/380V。
4、低压配电系统中,按其保护接地型式分为TN系统、(TT系统)、(IT系统)。
5、电力系统中应用最广泛的电力变压器是(油浸式低损耗变压器)变压器,变压器油起(绝缘、灭弧、冷却)作用。
6、电气设备中常用的灭弧方法为(速拉灭弧法)。
7、低压电力线路基本的结线方式有(树干式)、(放射式)、(环式)。
8、工厂的用电设备,按其工作制分为(长期连续工作制)、(短时工作制)、(断续周期工作制)三类。
9、我国规定安全电流为(0.03或30m)A。
10、按照国家标准对三相交流电网和电力设备额定电压的规定,发电机额定电压应高于(同级电网额定电压)5% 。
电力变压器一次绕组额定电压,当变压器直接与发电机相连时,绕组额定电压与(发电机额定电压)相同,即高于同级电网额定电压5%;当变压器不与发电机相连而是连接在线路上时,变压器一次绕组额定电压应与(线路的额定电压)相同。
11、变压器的额定温升是以环境温度为(40℃)作参考,并保证上层油面最高温度不超过(95℃)。
12、电流互感器在工作时其二次侧不得(开路)。
13、高压断路器具有相当完善的(灭弧装置),因此它不仅能通断(正常的负荷电流),而且能通断一定的(短路电流);油断路器是用(油)作灭弧介质的。
14、电能质量指标为(电压)、(频率)及(三相电压或三相电流是否平衡)。
(整理)工厂供电全书知识点

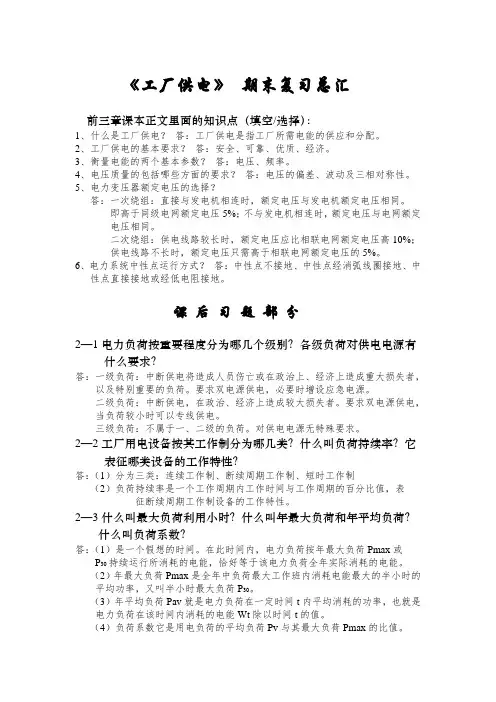

《工厂供电》期末复习总汇前三章课本正文里面的知识点(填空/选择):1、什么是工厂供电?答:工厂供电是指工厂所需电能的供应和分配。
2、工厂供电的基本要求?答:安全、可靠、优质、经济。
3、衡量电能的两个基本参数?答:电压、频率。
4、电压质量的包括哪些方面的要求?答:电压的偏差、波动及三相对称性。
5、电力变压器额定电压的选择?答:一次绕组:直接与发电机相连时,额定电压与发电机额定电压相同。
即高于同级电网额定电压5%;不与发电机相连时,额定电压与电网额定电压相同。
二次绕组:供电线路较长时,额定电压应比相联电网额定电压高10%;供电线路不长时,额定电压只需高于相联电网额定电压的5%。
6、电力系统中性点运行方式?答:中性点不接地、中性点经消弧线圈接地、中性点直接接地或经低电阻接地。
课后习题部分2—1电力负荷按重要程度分为哪几个级别?各级负荷对供电电源有什么要求?答:一级负荷:中断供电将造成人员伤亡或在政治上、经济上造成重大损失者,以及特别重要的负荷。
要求双电源供电,必要时增设应急电源。
二级负荷:中断供电,在政治、经济上造成较大损失者。
要求双电源供电,当负荷较小时可以专线供电。
三级负荷:不属于一、二级的负荷。
对供电电源无特殊要求。
2—2工厂用电设备按其工作制分为哪几类?什么叫负荷持续率?它表征哪类设备的工作特性?答:(1)分为三类:连续工作制、断续周期工作制、短时工作制(2)负荷持续率是一个工作周期内工作时间与工作周期的百分比值,表征断续周期工作制设备的工作特性。
2—3什么叫最大负荷利用小时?什么叫年最大负荷和年平均负荷?什么叫负荷系数?答:(1)是一个假想的时间。
在此时间内,电力负荷按年最大负荷Pmax或P30持续运行所消耗的电能,恰好等于该电力负荷全年实际消耗的电能。
(2)年最大负荷Pmax是全年中负荷最大工作班内消耗电能最大的半小时的平均功率,又叫半小时最大负荷P30。
(3)年平均负荷Pav就是电力负荷在一定时间t内平均消耗的功率,也就是电力负荷在该时间内消耗的电能Wt除以时间t的值。
工厂供电总复习(含答案)

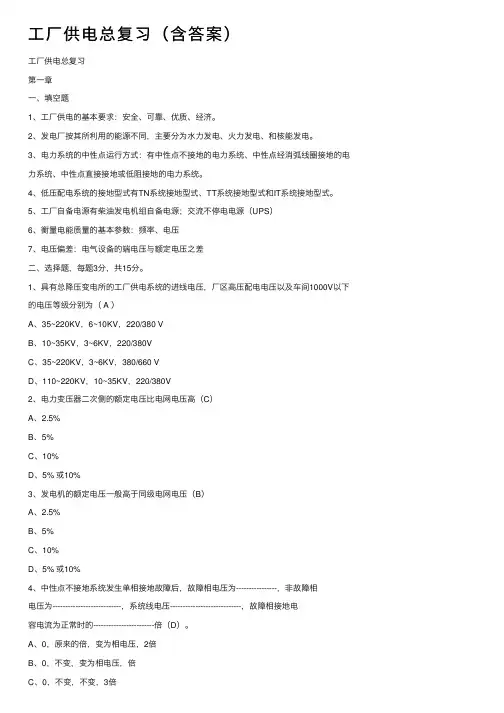

⼯⼚供电总复习(含答案)⼯⼚供电总复习第⼀章⼀、填空题1、⼯⼚供电的基本要求:安全、可靠、优质、经济。
2、发电⼚按其所利⽤的能源不同,主要分为⽔⼒发电、⽕⼒发电、和核能发电。
3、电⼒系统的中性点运⾏⽅式:有中性点不接地的电⼒系统、中性点经消弧线圈接地的电⼒系统、中性点直接接地或低阻接地的电⼒系统。
4、低压配电系统的接地型式有TN系统接地型式、TT系统接地型式和IT系统接地型式。
5、⼯⼚⾃备电源有柴油发电机组⾃备电源;交流不停电电源(UPS)6、衡量电能质量的基本参数:频率、电压7、电压偏差:电⽓设备的端电压与额定电压之差⼆、选择题,每题3分,共15分。
1、具有总降压变电所的⼯⼚供电系统的进线电压,⼚区⾼压配电电压以及车间1000V以下的电压等级分别为( A )A、35~220KV,6~10KV,220/380 VB、10~35KV,3~6KV,220/380VC、35~220KV,3~6KV,380/660 VD、110~220KV,10~35KV,220/380V2、电⼒变压器⼆次侧的额定电压⽐电⽹电压⾼(C)A、2.5%B、5%C、10%D、5% 或10%3、发电机的额定电压⼀般⾼于同级电⽹电压(B)A、2.5%B、5%C、10%D、5% 或10%4、中性点不接地系统发⽣单相接地故障后,故障相电压为----------------,⾮故障相电压为---------------------------,系统线电压----------------------------,故障相接地电容电流为正常时的------------------------倍(D)。
A、0,原来的倍,变为相电压,2倍B、0,不变,变为相电压,倍C、0,不变,不变,3倍D、0,原来的倍,不变,3倍5、在电⼒系统中通常衡量电能质量的两个基本参数是( A )A.电压和频率B.电压和电流C.有功损耗与⽆功损耗D.平均负荷与可靠性三、判断题:1、⼯⼚供电系统的基本要求是安全、可靠、优质、经济。
《工厂供电C卷》期末考试试卷附答案

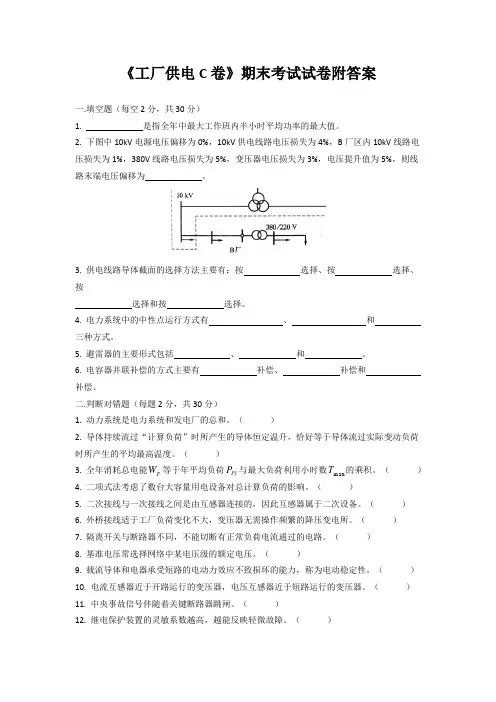

《工厂供电C 卷》期末考试试卷附答案一.填空题(每空2分,共30分)1. 是指全年中最大工作班内半小时平均功率的最大值。
2. 下图中10kV 电源电压偏移为0%,10kV 供电线路电压损失为4%,B 厂区内10kV 线路电压损失为1%,380V 线路电压损失为5%,变压器电压损失为3%,电压提升值为5%,则线路末端电压偏移为 。
3. 供电线路导体截面的选择方法主要有:按 选择、按 选择、按选择和按 选择。
4. 电力系统中的中性点运行方式有 、 和 三种方式。
5. 避雷器的主要形式包括 、 和 。
6. 电容器并联补偿的方式主要有 补偿、 补偿和 补偿。
二.判断对错题(每题2分,共30分)1. 动力系统是电力系统和发电厂的总和。
( )2. 导体持续流过“计算负荷”时所产生的导体恒定温升,恰好等于导体流过实际变动负荷时所产生的平均最高温度。
( )3. 全年消耗总电能P W 等于年平均负荷Pj P 与最大负荷利用小时数m ax T 的乘积。
( )4. 二项式法考虑了数台大容量用电设备对总计算负荷的影响。
( )5. 二次接线与一次接线之间是由互感器连接的,因此互感器属于二次设备。
( )6. 外桥接线适于工厂负荷变化不大,变压器无需操作频繁的降压变电所。
( )7. 隔离开关与断路器不同,不能切断有正常负荷电流通过的电路。
( )8. 基准电压常选择网络中某电压级的额定电压。
( )9. 载流导体和电器承受短路的电动力效应不致损坏的能力,称为电动稳定性。
( )10. 电流互感器近于开路运行的变压器,电压互感器近于短路运行的变压器。
( )11. 中央事故信号伴随着关键断路器跳闸。
( )12. 继电保护装置的灵敏系数越高,越能反映轻微故障。
( )13. 在零线上必须装设熔断器和开关,以随时切断。
( )14. 变压器并联运行的台数愈少,其总的有功损耗折算值愈少。
( )15. 普通照明一般采用额定电压220V ,由380/220V 三相四线制系统供电。
工厂供电复习参考
(1) 总的等效三相计算负荷 因 B 相的有功计算负荷最大,故取 B 相计算等效三相计算负荷,由此可得
P30 3P30.B 3 28.6kW 85.8kW Q30 3Q30.B 3 9.38k var 28.1k var
22.7kV A 3 0.38kV 34.5 A 。
了解例题 3:3、已知某机修车间的金属切削机床组,拥有 380V 的三相电动 机 7.5kw3 台,4kw8 台,3kw17 台,1.5kw10 台。试用二项式法来确定机床组的 计算负荷。 解:由附录表 1 查得 b 0.14, c 0.4, x 5, cos 0.5, tan 1.73 。 设备总容量为 Pe=120.5kW。 x 台最大容量的设备容量为 Px=P5=7.5kW×3+4kW×2=30.5kW 有功计算负荷为 P30=0.14×120.5Kw+0.4×30.5Kw=29.1Kw 无功计算负荷为 Q30=29.1Kw×1.73=50.3kvar
εN ε
。
14、 我国目前普遍采用的确定用电设备组计算负荷的方法, 有需要系数法和二项 式法。 15、确定计算负荷的需要系数法和二项式法各有什么特点?各适用于哪些场合? 计算负荷的方法 :需要系数法 :确定计算负荷的基本方法,常用。 二项式法:设备台数少,容量差别悬殊时采用。 16、 用电设备组的有功计算负荷:P30 =K d ∗ Pe(需要系数(三台以下时 Kd =1)) 。 视在功率为: S30
解:
Sd 100MVA,
Sd 3U c1
Uc1 10.5kV,
I d2 0MVA 144.34kA 3 0.4kV
《工厂供电》复习题1
《工厂供电》复习习题库1一、填空:1、负荷中心一般有变电所或配电所,电压的升高或降低是通过来完成。
2、将发电厂的电能送到负荷中心的线路叫线路。
3、将负荷中心的电能送到各用户的电力线路叫线路◎4、在电力系统的内部,应尽可能的简化—等级,减少——层次,以节约投资与降低运行费用。
5、决定供电质量的主要指标有O6、负荷曲线是一种反应的曲线。
7、在近似计算中有时要用到线路平均额定电压,它是线路两端变压器两端电压的O8、计算负荷是按选择电气设备的假定负荷。
9、工厂供电系统对第一类负荷要求必需有o10、环形供电系统在结构上一般采用o11、供电部门征收电费将用户的做为一项重要的经济指标。
12、提高自然功率因数的方法就是采用降低备用电设备所需的以改善其功率因数的措施。
13、一个地区的供电电压主要决定于地区,通常工厂总降变电所的供电压等级为35-110千伏。
14、工厂的低压配电电压主要依据来决定。
15、决定总降压变电所和车间变电所通用的原则,其中是最基本原则。
16、确定负荷中心可以用—来粗略的制定,也可以用类似于力学的—的方法。
17、主电路图中的主要电气设备应采用来表示。
18、单母线分段方式适用于比重较大,供电可靠性要求较高的车间变电所。
19、连接计费用电度表的互感器准确度应为且规定不与保护、测量等回路共用。
20、在变压系统中不同准确度的电流互感器其二次侧一般不将混用。
30、在电源进线的专用计量柜上,必需装设计算电费用的三相电度表。
31、高压配电网和低压配电网的接线方式有三种o32、工厂低压配电系统接线方式有等方式。
33、工业企业的户外配电网结构最常见的便是o34、电缆沟敷线深度不得小于mo35、车间线路的室内配线线路多采用,但配电干线多采用o36、为提高供电可靠性和利用性被证明特别适合城市住宅小区或生产区的供电。
37、对于环网供电单元来说利用保护效果更好。
38、变压器的铁芯有两种基本结构芯式和壳式,铁芯本身由两部分组成。
成人教育《工厂供电》期末考试复习题及参考答案
成⼈教育《⼯⼚供电》期末考试复习题及参考答案⼯⼚供电练习题A⼀、填空题1、隔离开关没有专门的灭弧装置,不能断开()2、⾼压断路器的控制回路按其控制地点分有()两种。
3、⽤电设备的端电压⼀般允许在其额定电压()以内变化。
4、外部过电压主要是由()引起的。
5、导体通过短路电流时产⽣的热量全部⽤于(。
)6、⼯业企业的户外配电⽹结构最常见的便是()。
7、将发电⼚的电能送到负荷中⼼的线路叫()线路。
8、提⾼⾃然功率因数的⽅法就是采⽤降低备⽤电设备所需的()以改善其功率因数的措施9.负荷中⼼⼀般有变电所或配电所,电压的升⾼或降低是通过()来完成。
10.计算负荷是按()选择电⽓设备的假定负荷。
11.决定总降压变电所和车间变电所通⽤的原则,其中()是最基本原则。
12.提⾼⾃然功率因数的⽅法就是采⽤降低备⽤电设备所需的()以改善其功率因数的措施。
⼆、简答题1、低压配电系统中的中性线(N线)、保护线(PE线)和保护中性线(PEN线)各有哪些功能?2、电⽓设备中常⽤的灭弧⽅法有哪些?(⾄少6个)3、互感器有哪些功能?电流互感器和电压互感器使⽤时注意事项?4、电⽓主接线的基本要求有哪些?5、什么叫短路?短路故障产⽣的原因有哪些?在三项系统中,可能发⽣的短路类型有哪些?三、计算题1、已知某机修车间的⾦属切削机床组,拥有380V的三相电动机7.5kw3台,4kw8台,3kw17台,1.5kw10台。
试⽤⼆项式法求其计算负荷。
2、某⼚变电所装有两台s9-250/10型变压器,已知变压器参数为:kW P 56.00=?空载电流百分值I 0(%)=2.6,kW P dn 05.3=?,短路电压百分值U d (%)=4.0,K Q 取0.1。
试决定当总负荷S=180KVA 时,应采⽤⼏台变压器运⾏经济。
⼯⼚供电练习题A答案答案:⼀、1、隔离开关没有专门的灭弧装置,不能断开(负荷电流和短路电流)2、⾼压断路器的控制回路按其控制地点分有(就地控制和集中控制)两种。
工厂供电 期末复习提纲
1.工厂供电的基本要求是(经济)(可靠)(安全)(优质)2.电力系统是由发电厂、变电所、电力用户组成。
3.电能质量的基本指标是电压和频率,我国采用的工业频率是50HZ4.互感器的功能是计量、控制5.按规定,裸导线A/B/C三相涂漆的颜色分别对应为黄红绿三色6.电能的生产、输送、分配和使用的全过程,是在同一瞬间实现的7.10KV高压变电所一般由高压配电室、变压器室、低压配电室组成8.电力系统常用的高压开关电器有高压断路器、高压熔断器、高压开关柜、高压负荷开关、高压隔离开关。
9.在工厂电路中,一次电路和二次电路之间的关系,通常是通过电压互感器、电流互感器完成的10.将发电厂的电能输送到负荷中心的线路叫输电线路11.将负荷中心的电能送到各用户的电力路线叫配送线路12.决定供电质量的主要指标有电压、频率、波形、供电连续性13.高压隔离开关主要作用是分离小电流设备,没有专门的灭弧装置,因此它不允许带负荷操作14.供电部门征收电费将用户的功率因数作为一项重要的经济指标15.决定总降压变电所和车间变电所通用的原则,其中接近负荷中心是最基本原则16.在电源进线的专用计量柜上,必须装设计算电费用的三相有功和无功电度表1、发电机的额定电压按规定应高于同级电网额定电压的(5%)。
2、用电设备的三类工作制(连续运行工作制)(短时运行工作制)(断续周期工作制)。
3、对主接线的要求(安全)(可靠)(经济)(灵活)。
4、母线制可分为三类,分别为(单母线制)(单母线分段制)(双母线制)。
5、电缆的敷设方式:(直接埋地)(敷设在混凝土管中)(敷设在电缆沟中)。
6、架空线TJ(铜绞线),LJ(铝绞线),LG(钢芯铝绞线)。
7、高压配线的接线方式:(放射式)、(树干式)、(环式)。
8、对称短路有(三相短路),非对称短路有(单相短路)(两相短路)(两相接地短路)9、相间短路保护灵敏度校验,就采用(两)相。
10、高压开关设备(高压断路器,高压隔离开关,高压熔断器,高压负荷开关);断流能力最强的是(高压断路器),较弱的是(高压隔离开关)。
工厂供电期末复习
第一章1、工厂供电的基本要求:安全、可靠、优质、经济。
2、变电所和配电所的任务的不同:变电所的任务是接受电能、变换电压和分配电能;而配电所的任务是接受电能和分配电能,不改变电压。
3、我国规定的工频为50Hz ,其频率偏差超过±0.2Hz 。
4、衡量电能质量的两个基本参数:电压、频率。
5、三相交流电力系统电源中性点的运行方式:中性点不接地、中性点经电阻接地、中性点直接接地。
6、电力变压器的额定一次电压,为什么有的规定要高于相应的电网额定电压5%,有的又等于相应的电网额定电压?而其额定二次电压,为什么规定有的要高于相应的电网额定电压10%,有的又可只高于相应的电网额定电压5%?(课本11页(四)电力变压器的额定电压)7、工厂采用的高压配电电压通常为10kV 。
第二章1.、电力负荷按重要等级分为:一级负荷、二级负荷、三级负荷。
一级负荷:中断供电将造成人身伤亡者、或在政治、经济上造成重大损失者除有两个独立电源供电外,尚应增设应急电源,并严禁其他负荷介入。
二级负荷:中断供电将在政治、经济上造成较大损失者。
三级负荷:一般电力负荷,所有不属于一、二级负荷者均属于三级负荷。
2、工厂的供电设备按其工作制分为:连续工作制、短时工作制、断续周期工作制。
负荷持续率:一个工作周期内工作时间与工作周期的百分比值。
用来表示断续周期工作制设备的工作特性。
3、在确定多组用电设备总的视在计算负荷和计算电流时,一般不能....将各组的视在计算负荷和计算电流相加来得到。
第三章1、在三相系统中,短路的形式有三相短路、两相短路、单相短路和两相接地短路(实质是两相短路)等。
发生单相短路的可能性最大,而发生三相短路的可能性最小。
三相短路的短路电流最大,因此造成的危害也最为严重。
2、短路计算电压,又称平均额定电压,由于线路首端短路时其短路最为严重,因此按线路首端电压考虑,即短路计算电压取为此线路额定电压高5%。
3、在无限大容量系统中,两相短路电流与三相短路电流之间的关系:866.02/3/)3()2(==k k I I ;单相短路电流与三相短路电流之间的关系:∑∑+=1)3()1(23Z Z I I kk (∑Z 为零序阻抗,∑1Z 为正序阻抗)。
大学《工厂供电》期末复习题库及答案
《工厂供电》期末复习题库及答案简述题1.如何改善功率因数答:改善功率因数的方法,主要有两种途径。
一是提高自然功率因数的方法:选择电动机容量应满载运行;选择电力变压器容量不宜太大,限制设备空载运行。
二是并联电容器补偿无功功率。
2.在低压配电系统中的中性线N、保护线PE及保护中性线NPE各自的功能是什么?答:N线的功能是,一是满足220V的单相设备接用电源。
二是为三相不平衡电流及单相电流提供通路。
三是用来减少负荷中性点的漂移。
PE线的功能是保障人身安全,防止发生触电事故。
NPE线兼有N线和PE线两种功能。
3.在安装使用电流互感器中,应注意那些事项?答:要注意三点:1.在工作时二次侧不得开路。
2.二次侧有一端必须接地。
3.在连接时要注意端子的极性。
4.10KV变电所的一次设备有那些?答:有高压容断器、高压断路器、高压隔离开关、高压负荷开关、高压开关柜等。
5.按功能分继电保护系统的继电器有那几种?答:有电流继电器、电压继电器、差动继电器、时间继电器、中间继电器、信号继电器等。
6.电源中性点有哪几种运行方式?答:电源中性点有三种运行方式:一种是电源中性点不接地,一种是中性点经阻抗接地,再有一种是中性点直接接地。
7.PE线与零线有什么区别?答:电源中性点有三种运行方式:一种是电源中性点不接地,一种是中性点经阻抗接地,再有一种是中性点直接接地。
8.在安装使用电压互感器中,应注意那些事项?答:1.在工作时其二次侧不得短路。
2.二次侧有一端必须接地。
3.在连接时也要注意端子的极性。
9 .开关柜的五防是那些?答:1.防止误跳、误合断路器2.防止带负荷拉、合隔离开关3.防止带电挂接地线防止带接地线合隔离开关5.防止人员误入带电间隔。
10.电力变压器应装设有那几种保护?答:一般装有有过电流保护、电流速断保护、过负荷保护,容量较大的加装有差动保护和瓦斯保护。
11试比较架空线路和电缆线路的优缺点。
答:电力线路有架空线路和电缆线路,其结构和敷设各不相同。
工厂供配电期末复习资料
“工厂供电设备的原理与维修”复习资料一、单选题1. 电能是通过其它形式的能量转换而来的。
对于火力发电厂来说,其能量转换的过程是( a )A. 燃料的化学能 →热能 →机械能 →电能。
B. 燃料的热能→机械能→电能C. 燃料的位能→热能→机械能→电能D. 燃料的化学能→机械能→热能→电能2. 当变压器一次绕组与发电机直接相连时,其额定电压与发电机相同,如果电网的额定电压是10kv ,那么变压器一次绕组的电网额定电压是( d )A. 9.5kvB. 10kvC. 11kvD. 10.5kv3. 目前电能输送有交流输电和直流输电两种方式,就交流输电而言,目前世界上输电等级最高的电压是( b )A. 750kvB. 1000kvC. 800kvD. 500kv4. 对于中性点不接地的电力系统,当出现某相的单相接地故障时,非故障相电压是多少( c )A. 降低了√3倍B. 升高了3倍C. 升高了√3倍D. 降低了3倍5. 现代中大型企业一般都设计了两级变电所,即总降压变电所和车间变电所。
对于总降压变电所,其输出电压是( a )A. 6-10kvB. 22-35kvC. 3-6kvD. 220/380V6. 一般电气设备允许的最高电压J ( d )A. 1.1-1.3N UB. 1.1-1.25N UC. 1.01-1.05N UD. 1.1-1.15N U7. 真空断路器基本特点是真空灭弧室的绝缘性能好,触头开距小,因此,要求操动机构功率小,动作快。
请问真空断路器在运行时其真空度应不低于( c )A. Pa 410-B. Pa 610-C. Pa 210-D. Pa 1010-8. 某断路器的型号为SN10-10/3000-750,请问该断路器的额定容量是( c )A. 3000MV.AB. 3000KV.AC. 750MV.AD. 750KV.A9. 关于电压互感器,下面说法错误的是( b )A. 二次侧不允许短路B. 一次绕组匝数少,二次绕组匝数多C. 一次绕组匝数多,二次绕组匝数少D. 相当于一台二次侧空载的特殊变压器10. 下面那种电杆不属于受力不平衡的电杆( a )A. 跨越杆B. 转角杆C. 分段杆D. 终端杆11. 对于电力变压器的同心式绕组,其高压和低压绕组的绕制方法是( c )A. 低压绕组靠近铁心,高压绕组在外层B. 高压绕组靠近铁心,低压绕组在外层C. 高压绕组和低压绕组绕在不同的铁心D. 高压绕组正向绕制,低压绕组反向绕制二、填空题1. 电力系统是通过各级电压的电力线路,将发电厂、变配电所和电力用户连接起来的一个发电、输电、变电、 配电和用电 的整体。
[VIP专享]工厂供电复习资料(含答案)
,原来的倍,变为相电压倍,原来的倍,不变,3、常见的电流互感器的接线方式有:()A、星形(两相V形、三相),两相一继电器式,一相一继电器式B、三相Y形接线,两相三继电器V形,一相一继电器式C、一相一继电器式,两相两继电器式,三相三继电器式D、一相一继电器式,两相一继电器差接式,三相两继电器式4、常见的高压开关设备有哪三种,其中哪种高压设备必须和高压熔断器配合来切除短路故障。
()A、高压隔离开关,高压负荷开关,高压断路器,高压负荷开关B、高压断路器,高压负荷开关,自动空气开关,高压断路器C、自动空气开关,刀闸开关,高压负荷开关,高压负荷开关D、自动空气开关,高压负荷开关,高压隔离开关,高压隔离开关5、下列不属于工厂供电电力系统测量仪表测量目的的是()。
A、计费测量,即主要是计量用电单位的用电量B、对供电系统的运行状态、技术指标分析所进行的测量C、对供电系统的时间进行监视D、对交、直流回路的绝缘电阻、三相电压是否平衡等进行监视6、按经济电流密度选择导线截面是从什么角度出发的?()A、导线的允许温升B、投资费用最小C、年运行费用最小D、投资与运行费用的综合效益7、高压电力线路接线方式中,变配电所高压母线上引出的一回线路直接向一个车间变电所或高压用电设备供电,沿线不支接其他负荷的接线方式可分为直接连接树干式、链串型树干式和低压链式的接线方式是()。
A、放射式接线B、树干式接线C、环状式接线D、开环式接线8、工厂高压线路的定时限过电流保护装置的动作具有特点正确的是()。
A、短路电流超过整定值时,动作时间是固定的B、动作时间与短路电流大小成反比C、短路电流超过整定值就动作D、短路电压超过整定值时,动作时间是固定的9、下列不属于工厂供电系统和电气设备接地的是()。
A、工作接地B、重复接地C、保护接地D、PEN接地10、定时限过流保护动作值是按躲过线路__________电流整定的。
()A、最大负荷B、三相短路C、两相短路电流D、未端三相短路最小短路电流三、判断题(每小题1分,共10分)1、工厂供电系统的基本要求是安全、可靠、优质、经济。
工厂供电期末复习材料(知识点总结范文)
第一章第三节电力系统的电压与电能质量(工频偏差)3、发电机的额定电压发电机额定电压规定高于同级线路额定电压的5%用于补偿线路上的电压损失(1)电力变压器一次侧电压当变压器直接与发电机相联时,其一次绕组额定电压应与发电机额定电压相同,高于线路电压5%当变压器不与发电机相联而是在线路上时,其一次绕组额定电压应与电网额定电压相同。
(2)电力变压器二次侧电压二次侧供电线路较长时,高于线路电压10%,其中5%用于补偿变压器满载供电时一、二次绕组上的电压损失;另外5%用于补偿线路上的电压损失二次侧供电线路不太长时,高于线路电压5%,可以不考虑线路上的电压损失,只需要补偿满载时变压器绕组上的电压损失即可三、电能质量指标1、电压:电压偏差、电压波动、电压波形三相对称性,允许误差±5%2、频率我国50Hz,允许误差不得超过土0.5Hz电压偏差电压偏差是指用电设备的实际电压与额定电压之差,用占额定电压的百分数来表示NUUU%UN电压偏差的允许值1005kV及以上电压供电的用户:±5%10kV及以下高压供电和低压电力用户:土7%低压照明用户:+5%〜-10% 第四节电力系统中性点运行方式及低压配电系统接地型式我国电力系统中性点有三种运行方式:中性点不接地小电流接地系统中性点经消弧线圈接地中性点直接接地大电流接地系统低压配电系统的接地型式(一)TN系统TN-C系统该系统中的N线与PE线合为一根PEN线,所有设备的外露可导电部分均接PEN线TN-S系统该系统中的N线与PE线完全分开,所有设备的外露可导电部分均接PE线TN-C-S系统该系统的前一部分全为TN-C系统,而后面则有一部分为TN-C系统,另有一部分为TN-S系统a)TN-C系统b)TN-S系c)TN-C-S系统低压配电的TN(二)TT系统系统其电源中性点也直接接地。
与上述TN系统不同是,该系统的所有设备外露可导电部分均各自经PE线单独接地低压配电的TT系统(三)IT系统其电源中性点不接地或经约1000Q阻抗接地,其中所有设备的外露可导电部分也都各自经PE线单独接地低压配电的IT系统低压配电系统中,凡是引出有中性线(N线)的三相系统,包括TN系统(含TN-C、TN-S和TN-C-S系统)及TT系统,都属于“三相四线制”系统,正常情况下不通过电流的PE线不计算在内。
工厂供电期末必考题
⼯⼚供电期末必考题史上最全《⼯⼚供电》试题、考试题、习题库及参考答案填空题1.决定供电质量的主要指标有(电压、频率、波形、供电连续性)。
2.负荷曲线是⼀种反应(电⼒负荷随时间变化情况)的曲线。
3.计算负荷是按(发热条件)选择电⽓设备的假定负荷。
4.决定总降压变电所和车间变电所通⽤的原则,其中(靠近负荷中⼼)是最基本原则。
5.电源为⽆限⼤容量时,外电路所引起的功率改变对电源微不⾜到,电源的(电压和频率)保持不变⽽恒定。
6.对称分量法是将⼀个(不对称)三相电流或电压分解成三个对称电流和电压系统。
7.⼯⼚变电所主接线⽅案的基本要求有四条(安全性、可靠性、灵活性、经济性)8.外部过电压主要是由(雷击)引起的。
9.1000V以下的供电系统,总容量在100KVA以上的变压器接地装臵电阻(R≤4欧姆)10.保护接地分为三种(IT系统、TN系统、TT系统)11.我国现阶段各种电⼒设备的额定电压有三类(100V以下、⾼于100V⽽低于1000V、⾼于1000V)。
12.在我国电⼒系统中,110KV以上⾼压系统多采⽤(中性点直接接地)运⾏⽅式13.在我国电⼒系统中,6-35KV中压系统⾸选(中性点不接地)运⾏⽅式。
14.⼯⼚企业变电所按其在供电系统中的作⽤和地位分为(总降压变电所和车间变电所)选择题1、中性点经消弧线圈接地运⾏⽅式⼀般采⽤(A)⽅式。
A、过补偿B、⽋补偿C、全补偿D、任意2、下⾯说法正确的是(C )。
A、由于系统运⾏⽅式改变及负荷缓慢变化B、产⽣的电压变化叫电压偏差C、由于负荷急剧变化产⽣的电压变化叫电压偏差D、由于系统运⾏⽅式改变及负荷缓慢变化产⽣的电压变化叫电压波动3、短路保护的操作电源可取⾃(B )。
A、电压互感器B、电流互感器C、空⽓开关D、电容器4、过电流保护装臵为了保证装臵具有⾜够的反应故障能⼒,其最⼩灵敏度要求KSmin ≥(A)。
A、1.5B、0.5C、1D、25、以下接地⽅式属于保护接地的系统是(B )。
工厂供电复习资料(含答案)
一、填空题(每小题1分,共15分)1、衡量电能质量的基本参数是、。
2、负荷曲线是指一组用电设备的功率随变化关系的图形。
3、发生短路后产生危害效应有:、。
4、电弧是电气设备运行中因分断电路空气的一种物理现象。
5、一次电路是指(主电路、主接线、主回路)变配电所中承担和电能任务的电路。
6、前后熔断器之间的选择性配合:要求线路在发生故障时,故障点的熔断器首先熔断,切断故障部分。
7、二次回路(即二次电路):是指用来、指示、监测和保护运行的电路,亦称二次系统。
8、电测量仪表是指对电力装置回路的电力运行参数作经常测量、选择测量、记录用的仪表和作计费、考核管理用的计量仪表的总称。
9、触电的急救处理有脱离电源、急救处理、、胸外按压心脏的人工循环等方法。
10、国际照明委员会(CIE)把灯具的类型分为:、半直接照明型、、半间接照明型、间接照明型。
二、选择题(每小题2分,共20分)1、中性点不接地系统发生单相接地故障后,故障相电压、非故障相电压、系统线电压分别是?故障相接地电容电流为正常时的多少倍。
()A、0,原来的倍,变为相电压,2倍B、0,不变,变为相电压,倍C、0,不变,不变,3倍D、0,原来的倍,不变,3倍2、在求计算负荷P30时,我们常将工厂用电设备按工作情况分为()。
A、金属加工机床类,通风机类,电阻炉类B、电焊机类,通风机类,电阻炉类C、连续运行工作制,短时工作制,断续周期工作制D、一班制,两班制,三班制3、常见的电流互感器的接线方式有:()A、星形(两相V形、三相),两相一继电器式,一相一继电器式B、三相Y形接线,两相三继电器V形,一相一继电器式C、一相一继电器式,两相两继电器式,三相三继电器式D、一相一继电器式,两相一继电器差接式,三相两继电器式4、常见的高压开关设备有哪三种,其中哪种高压设备必须和高压熔断器配合来切除短路故障。
()A、高压隔离开关,高压负荷开关,高压断路器,高压负荷开关B、高压断路器,高压负荷开关,自动空气开关,高压断路器C、自动空气开关,刀闸开关,高压负荷开关,高压负荷开关D、自动空气开关,高压负荷开关,高压隔离开关,高压隔离开关5、下列不属于工厂供电电力系统测量仪表测量目的的是()。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
第一章:1-1、对工厂供电工作有哪些基本要求基本要求:1、安全:在电能的供应、分配和使用中,不应发生人身事故和设备事故。
2、可靠:应满足电能用户对供电可靠性即连续供电的要求。
3、优质:应满足电能用户对电压和频率等质量的要求。
4、经济:供电系统的投资少,运行费用低,并尽可能地减少有色金属消耗量。
1-2、工厂供电系统包括哪些范围变电所和配电所的任务有什么不同工厂供电系统是指从电源线路进厂起到高低压用电设备进线端止的电路系统,包括工厂内的变配电所和所有的高低压供电线路。
配电所的任务是接受电能和分配电能,不改变电压;而变电所的任务是接受电能、变换电压和分配电能。
1-4、什么叫电力系统、电力网和动力系统电力系统:由各级电压的电力线路将一些发电厂、变电所和电力用户联系起来的一个发电、输电、变电、配电和用电的整体,称为电力系统。
电网:电力系统中各级电压的电力线路及其联系的变电所,称为电力网或电网。
动力系统:电力系统加上发电厂的动力部分及其热能系统和热能用户,就称为动力系统。
1-5、我国规定的“工频”是多少对其频率偏差有何要求工频:一般交流电力设备的额定频率为50HZ。
规定:频率偏差正负电压偏差正负5%电压偏差是指电气设备的端电压与其额定电压之差,通常以其对额定电压的百分值来表示。
1-6:衡量电能质量的两个基本参数是什么电压质量包括哪些方面要求答:电压和频率。
电压的偏差、波动、波形及三相的对称性。
1-8:发电机的额定电压为什么规定要高于同级电网额定电压5%答:电力线路允许偏差一般为+5%,即整个线路允许有10% 的电压损耗,为了维持线路的平均电压在额定值。
1-10:电网电压的高低如何划分什么是低压和高压,中压、高压、超高压和特高压答:用电电压等级从220V(380V)、6kV、10kV、35kV、66kV(农电)、110kV、220kV、380kV(国外)、500kV、750kV、1000kV这几个等级。
电力行业通常所说的高压指的是35kV以上到500kV为高压,500~1000kV为超高压,1000kV以上为特高压。
中压是国外的概念,一般指的是6~35kV这个等级。
1-11:什么是电压偏差答:偏差是以电压电压偏离额定电压的幅度,一般以百分数表示1-12:什么叫电压波动答:指电网电压有效值(方均根值)的快速变动1-13:电力系统的中的高次谐波是如何产生的有什么危害有哪些消除和抑制措施答:主要在于系统中存在着各种非线性元件,特别是大型的晶闸管变流设备和大型电弧炉,他们产生的高次谐波最为突出。
抑制高次谐波的措施有:①三相整流变压器采用Y、d或D、y的接线,以消除3的整流倍次高次谐波,这是最基本的措施之一②增加整流变压器二次侧的相数③装设分流滤波器④装设静止型无功补偿装置(SVC)⑤限制系统中接入的变流及交变调压装置的容量⑥提高对大容量非线性设备的供电电压。
1-16、三相交流电力系统的电源中性点有哪些运行方式中性点非直接接地系统与中性点直接接地系统在发生单相接地故障时各有什么特点答:中性点运行方式:中性点不接地系统、中性点经阻抗接地系统、中性点直接接地系统。
中性点非直接接地系统单相接地时,另两相对地电压升高为原来的根号3倍。
单相接地电容电流为正常运行时相线对地电容电流的3倍。
中性点经阻抗接地系统单相接地时,另两相对地电压升高为原来的根号3倍,减小了接地电流。
在单相接地电容电流大于一定值的电力系统中,电源中性点必须采取经消弧线圈接地的运行方式。
中性点直接接地系统单相接地时,另两相对地电压不变,变成单相接地短路。
1-17、低压配电系统中的中性线(N线)、保护线(PE线)和保护中性线(PEN线)各有哪些功能 TN—C系统、TN—S系统、TN-C-S系统、TT系统和IT系统各有哪些特点,各适于哪些场合应用答:中性线(N线)的功能:一是用来接用额定电压为系统相电压的单相用电设备;二电是用来传导三相系统中的不平衡电流和单相电流;三是减小负荷中性点的电位偏移。
保护线(PE线)的功能:它是用来保障人身安全、防止发生触电事故用的接地线。
系统中所有设备的外露可导电部分(指正常不带电压但故障情况下可能带电压的易被触及的导电部分,例如设备的金属外壳、金属构架等)通过保护线接地。
保护中性线(PEN线)的功能:它兼有中性线(N线)和保护线(PE线)的功能。
这种保护中性线在我国通称为“零线”,俗称“地线”。
TN—C系统:其中的N线与PE线全部合为一根PEN线。
PEN线中可有电流通过,因此对某接PEN线的设备产生电磁干扰。
主要于我国低压配电系统中应用最为普普遍,但不适于对安全和抗电磁干扰要求高的场所。
TN—S系统:其中的N线与PE线全部分开,设备的外露可导电部分均接PE 线。
主要用于对安全较高(如潮湿易触电的浴室和居民住宅等)的场所对抗电磁干扰要求高的数据处理和精密检测等实验场所。
TN-C-S系统:该系统的前一部分全部为TN-C系统,而后边有一部分为TN-C 系统,有一部分则为TN-S系统,其中设备的外露可导电部分接PEN线或PE线。
主要用于安全要求和对抗电磁干扰要求高的场所。
TT系统:中性点直接接地,设备外壳单独接地。
IT系统:中性点不接地,设备外壳单独接地。
主要用于对连续供电要求较高及有易燃易爆危险的场所。
2-1、电力负荷按重要程度分哪几级各级负荷对供电电源有什么要求答:一级负荷:中断供电将造成人员伤亡或在政治上经济上造成重大损失者,以及特别重要的负荷。
双电源供电,必要时增设应急电源。
二级负荷:是断供电,在政治、经济上造成较大损失者。
双电源供电,当负荷较小时可以专线供电。
三级负荷:不属于一、二级的负荷。
对供电电源无特殊要求。
2-2、工厂用电设备按其工作制分哪几类什么叫负荷持续率它表征哪类设备的工作特性答:工作制分三类:(1)连续工作制,(2)断续周期工作制,(3) 短时工作制 负荷持续率:负荷持续率为一个工作周期内工作时间与工作周期的百分比值,负荷持续率表征断续周期工作制的设备的工作特性。
%100⨯=T t ε2-3、什么叫最大负荷利用小时答:最大负荷利用小时:是一个假想时间,在此时间内,电力负荷按年最大负荷Pmax(或P 30)持续运行所消耗的电能,恰好等于该电力负荷全年实际消耗的电能。
2-10、什么叫尖峰电流如何计算单台和多台设备的尖峰电流答:尖峰电流pk I 是指持续时间1-2S 的短时最大负荷电流(电动机起动时出现)。
计算题:2-1:2-3:2-6:2-8:3-1、什么叫短路答:短路就是指不同的电位的导电部分包括导电部分对地之间的低阻性短接。
3-2、短路有哪些形式哪种短路形式的可能性最大哪些短路形式的危害最为严重 答:短路的形式有:三相短路,两相短路,单相短路。
发生单相短路可能性最大。
三相短路的短路电流最大,因此造成的危害最大。
3-3、什么叫无限大容量的电力系统它有什么特点答:无限大容量的电力系统,是指供电容量相对于用户供电系统容量大得多的电力系统。
特点是,当用户供电系统的负荷变动甚至发生短路时,电力系统变电所馈电母线上的电压能基本维持不变。
3-6:短路计算的欧姆法和标标幺制法各有什么主要特点答:欧姆法就是用元件的实际工作的阻抗计算短路电流,再按照变压器变比逐级折算;标幺值法是把各个电压等级的阻抗按统一标准比对得出一个虚拟的值(标幺值),短路计算后,在按电压等级分别归算;系统大,电压等级多,用标幺值比较方便;系统小,直接使用欧姆法简便。
3-7、什么叫短路计算电压它与线路额定电压有什么关系答:由于线路首端短路时其短路最为严重,因此按线路首端电压考虑,即短路计算电压取为比线路额定电压UN 高5%3-8、在无限大容量系统中,两相短路电流和单相短路电流各与三相短路电流有什么关系答: 866.02/3/)3()2(==K KI I ∑∑∑++=321)1(3Z Z Z U I K ϕ (有正序、负序、零序阻抗) 工程中 0)1(-=ϕϕZ U I K3-10:在短路点附近有大容量交流电动机运行时,电动机对短路计算有什么影响 答:当交流电机附近短路时,由于短路时电动机端电压骤降,致使电动机因其定子电动势反高与外施电压而向短路点反馈电流,从而使短路计算点的短路冲击电流增大。
3-11、对一般开关电器,其短路动稳定度和热稳定度校验的条件各是什么答:动稳定度校验条件: )3(m ax )3(m ax shshI I i i ≥≥热稳定度校验条件: ima t t I t I 2)3(2∞≥计算题:3-1:3-2:第四章4-3、工厂或车间变电所的主变压器台数如何确定主变压器容量又如何确定答:台数选择:满足用电负荷对供电可靠性的要求,对季节性负荷或昼夜负荷变动较大,采用经济运行方式。
一般车间变电所采用一台,应考虑欠负荷的发展,有一定余地。
主变压器容量的选择:装设一台主变压器 30.S S T N ≥装设两台主变压器 )21(30.30.)7.0~6.0(+≥=S S S S T N T N车间变电所单台变容量上限:1000KVA 或1250KVA4-4:电力变压器并列运行必须满足哪些条件答: 1. 接线组别相同。
2、变比差值不超过±%。
3、短路电压值不超过±10%。
4、两台变压器容量比不超过3:1。
4-5:电流互感器和电压互感器各有哪些功能电流互感器工作时二次侧为什么不能开路互感器二次侧有一端为什么必须接地答:功能:使仪表、继电器等二次设备与主电路绝缘,扩大仪表、继电器等二次设备的应用范围。
电流互感器二次侧开路后果:磁通剧增铁芯过热并产生剩磁,还会感应出危险的高电压。
防止其一、二次绕组间绝缘击穿时,一次侧的高电压窜入二次侧,危及人身和设备安全。
4—6,发生电弧有哪些游离方式 产生电弧的游离方式:答:(1)热电发射:触头分断电流时,阳极表面大电流收缩集中,出现炽热光斑,温度很高,触头表面电子吸收热能,发射到触头间隙,形成自由电子。
(2)高电场发射:触头开断初,电场强度大,触头表面电子被强行拉出。
(3)碰撞游离:高速电子碰撞中性质点,使中性质点变成正离子和自由电子,当离子浓度足够大时,介质击穿产生电弧。
(4)热游离:电弧中心温度高达10000摄氏度,电弧中的中性质点游离为正离子和自由电子。
4-7、熄灭电弧的去游离方式有哪些开关电器中有哪些常用的灭弧方法答:熄灭电弧的去游离方式:正负带电质点的“复合”,重新成为中性质点正负带电质点的“扩散”,使电弧区带电质点减少开关电器中常用的灭弧方法速拉灭弧法、冷却灭弧法、吹弧灭弧法、长弧切短灭弧法、粗弧切短灭弧法、狭沟灭弧法、真空灭弧法、SF6灭弧法。
4-10、高压隔离开关有哪些功能答:隔离高压电源、保证设备和线路的安全检修。
4-11、高压负荷开关有哪些功能答:功能:具有简单的灭弧装置,能通断一定的负荷电流和过负荷电流。
