基础底板防雷接地技术交底

1、本表头由交底人填写，交底人与接受交底人各保存一份；
2、当做分部、分项施工作业交底时，应填写“分部、分项工程名称”栏；
3、交底提要应根据交底内容把交底重要内容写上。

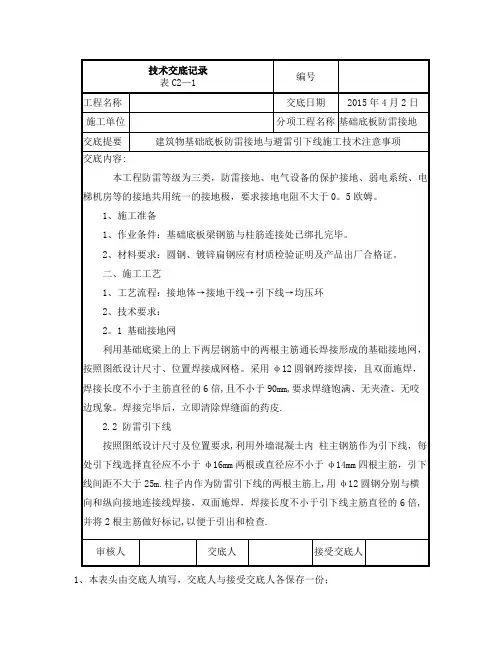

技术交底记录
编号
表C2-1
工程名称交底日期2015年4月2日施工单位分项工程名称基础底板防雷接地交底提要建筑物基础底板防雷接地与避雷引下线施工技术注意事项
交底内容：
3、质量标准
1、主控项目
1.1 材料的质量符合设计要求。

2。

2 接至电气设备、器具和可拆卸的其他非带电金属部件接地的分支线，必须直接与接地干线相连，严禁串联连接.
2、一般项目
2。

1 防雷引下线、基础接地网焊接连接的焊缝、平整、饱满,无明显气孔、咬肉等缺陷;基础底板在电梯井等电气连接的部位,在基础底板内就近防雷引下线敷设一根40*4扁铁引出，扁铁与扁铁之间搭接，三面施焊，搭接长度不小于2倍扁铁宽度.
2。

2 允许偏差项目
1、本表头由交底人填写,交底人与接受交底人各保存一份；
2、当做分部、分项施工作业交底时,应填写“分部、分项工程名称"栏；
3、交底提要应根据交底内容把交底重要内容写上。

1、本表头由交底人填写，交底人与接受交底人各保存一份;
2、当做分部、分项施工作业交底时,应填写“分部、分项工程名称”栏;
3、交底提要应根据交底内容把交底重要内容写上.。

防雷接地工程技术交底

防雷接地工程技术交底一、项目背景防雷接地工程是建筑工程中非常重要的一项技术工程，它的作用是将建筑物和设备与大地之间建立良好的电气连接，以保护建筑物和设备免受雷击和静电的影响。

本文将对防雷接地工程的相关技术进行详细交底。

二、工程要求1. 防雷接地工程应符合国家相关标准和规范要求，如《建筑电气设计规范》等。

2. 工程应确保接地电阻符合设计要求，一般要求接地电阻小于10Ω。

3. 工程应确保接地装置与建筑物的结构连接良好，接地装置应与地下水位保持一定距离。

4. 工程应确保接地装置与建筑物的其他金属部分（如钢筋、金属管道等）之间有良好的电气连接。

5. 工程应确保接地装置的材料选用符合要求，一般选用铜材料。

三、工程步骤1. 确定接地装置的位置：根据建筑物的结构和周围环境条件，确定接地装置的位置。

一般情况下，接地装置应设置在建筑物的基础混凝土中。

2. 进行土壤测试：在接地装置位置周围进行土壤测试，以确定土壤的电阻率和含水量等参数。

根据测试结果，确定接地装置的尺寸和形式。

3. 进行施工准备：清理接地装置周围的土壤，确保接地装置与土壤之间的良好接触。

4. 安装接地装置：根据设计要求，将接地装置安装在预定位置，确保与建筑物的结构连接良好。

5. 进行接地装置的连接：将接地装置与建筑物的金属部分进行电气连接，确保接地装置与建筑物的其他金属部分之间的电气连接良好。

6. 进行接地电阻测试：使用专业测试仪器对接地装置的接地电阻进行测试，确保接地电阻符合设计要求。

7. 编制工程交底资料：将工程的相关数据和资料整理成交底资料，包括接地装置的位置、尺寸、形式、材料、接地电阻测试结果等。

四、安全注意事项1. 在进行防雷接地工程时，必须严格按照相关安全操作规程进行操作，确保工作人员的人身安全。

2. 在进行土壤测试时，应注意避开地下设施和管线，以免损坏。

3. 在安装接地装置时，应确保装置与建筑物的结构连接牢固，避免因装置脱落而影响接地效果。

防雷接地工程技术交底

防雷接地工程技术交底引言概述防雷接地工程是建造工程中非常重要的一环，它直接关系到建造物和设备的安全。

因此，在进行防雷接地工程时，必须进行技术交底，确保工程质量和安全。

本文将从防雷接地工程技术交底的角度出发，详细介绍相关内容。

一、设计方案交底1.1 确定防雷接地系统的类型和规模：根据建造物的性质和周围环境的雷电情况，确定防雷接地系统的类型，如直接接地系统、间接接地系统或者混合接地系统，并确定系统的规模。

1.2 确定接地电阻要求：根据国家标准和建造物的要求，确定防雷接地系统的接地电阻要求，确保系统的安全性和可靠性。

1.3 确定接地材料和施工方法：选择合适的接地材料，如铜杆或者镀铜带，并确定施工方法，确保接地系统的质量和稳定性。

二、施工方案交底2.1 安全交底：施工人员必须了解防雷接地系统的施工安全要求，如穿戴防护装备、避免雷雨天气施工等，确保施工过程中的安全。

2.2 施工工艺交底：详细介绍防雷接地系统的施工工艺，包括挖掘接地坑、安装接地材料、连接接地系统等，确保施工按照规范进行。

2.3 质量验收交底：介绍防雷接地系统的质量验收标准和方法，确保施工质量符合要求，系统可靠性高。

三、设备选型交底3.1 选择合适的接地设备：根据建造物的需要和实际情况，选择合适的防雷接地设备，如接地线夹、接地线夹具等，确保设备符合要求。

3.2 设备安装位置交底：确定接地设备的安装位置，如建造物顶部、墙体或者地面等，确保设备安装合理、方便维护。

3.3 设备连接方式交底：详细介绍接地设备的连接方式，如焊接、螺栓连接等，确保连接坚固可靠，系统运行稳定。

四、维护保养交底4.1 定期检查交底：制定防雷接地系统的定期检查计划，如每季度或者每年进行一次检查，确保系统正常运行。

4.2 故障处理交底：介绍防雷接地系统常见故障的处理方法，如接地电阻过大、接地线损坏等，确保及时处理故障，保障系统安全。

4.3 维护保养标准交底：制定防雷接地系统的维护保养标准，包括清洁接地设备、检查接地电阻等，确保系统长期稳定运行。

防雷接地工程技术交底

防雷接地工程技术交底一、项目背景防雷接地工程是建造工程中非常重要的一项技术工程，旨在保护建造物及其设备免受雷电侵害，确保人身和财产的安全。

本次技术交底旨在详细介绍防雷接地工程的相关知识和施工要求，确保施工人员能够准确理解并按照规范进行工程施工。

二、工程概述防雷接地工程是指通过合理布置接地装置，将建造物的金属构件与地下土壤形成良好的接地连接，以达到防雷的目的。

接地装置包括接地体、接地极、接地网等。

三、工程要求1. 设计要求：(1) 根据建造物的高度、用途和周围环境等因素，合理确定接地装置的类型和数量。

(2) 接地装置应符合国家相关规范和标准的要求，确保接地电阻满足设计要求。

(3) 接地装置的材料应具有良好的导电性能和耐腐蚀性能，确保长期可靠使用。

2. 施工要求：(1) 施工前，施工人员应子细阅读设计图纸和相关规范，确保理解设计要求。

(2) 施工现场应保持整洁，防止杂物和灰尘进入接地装置。

(3) 接地装置的安装位置和深度应符合设计要求，确保与建造物金属构件的接触良好。

(4) 接地装置的接地体应埋设在湿润的土壤中，避免干燥或者石质土壤。

(5) 接地体的埋设深度应符合设计要求，普通不低于1.5米。

(6) 接地体的埋设方式应采用冲压或者钻孔方式，确保接地体与土壤的密切接触。

(7) 接地极的安装应坚固可靠，接地极与接地体之间的连接应紧固可靠，确保接触电阻不超过规定值。

(8) 接地网的布置应均匀、密集，接地网与接地体之间的连接应坚固可靠。

(9) 施工完成后，应进行接地电阻测试，确保接地电阻满足设计要求。

四、安全措施1. 施工人员应佩戴符合要求的个人防护装备，包括安全帽、防静电服、绝缘手套等。

2. 施工现场应设置明显的安全警示标志，禁止未经许可的人员进入施工区域。

3. 施工人员应严格按照作业规程操作，禁止违章操作和私自更改设计方案。

4. 施工人员应熟悉和掌握相关应急救援措施，确保在发生意外情况时能够及时处理。

五、质量验收1. 施工完成后，应进行接地电阻测试，测试结果应符合设计要求。

底板防雷及引下线技术交底

4.圆钢必须先调直，然后方可进行焊接。
5.引下线施工完毕后，必须用白色油漆做好标记，以防引下线错位。
技术负责人：交底人：接交人：
2.防雷引下线施工严格按照设计图纸中标明的防雷引下点进行施工，利用图纸中标明的结构柱内对角的两根不小于φ16钢筋作防雷引下线。在地下结构柱钢筋绑扎完毕后，采用φ12圆钢将结构柱内两根引下线与基础底板纵横两根主筋可靠焊接。搭接长度大于6倍钢筋直径；不得有夹渣、咬肉、裂纹、虚焊、气孔等缺陷；焊接完毕后用白蓝色油漆在引下线上做标记；引下线采用φ12圆钢作跨接地线，焊接要求同上。
（1）建筑物有脚手架或爬梯，有能上人操作的条件。
（2）结构柱钢筋绑扎完毕
三、施工工艺
1.本工程站房部分利用基础灌注桩作自然垂直接地体，在底板钢筋绑扎完毕后，采用φ12圆钢将基础灌注桩内钢筋可靠联结，从基础桩内钢筋引两根φ12圆钢与基础柱承台内主筋可靠联结，采用φ12圆钢将底板内上下两层通长钢筋可靠焊接。要求圆钢与底板钢筋搭接长度大于底板钢筋直径的6倍；焊接处焊缝应饱满并有足够的机械强度；不得有夹渣、咬肉、裂纹、虚焊、气孔等缺陷；由于底板为现浇混凝土结构，所以焊接处可不作防腐处理。
技术负责人：交底人：接交人：
表C1-3技术交底记录
工程名称
京广铁路保定站改造工程
交底部位
基础底板防雷及柱内引下线
工程编号
日期
2010-12-12
交底内容：
四．引下线与接地体联结示意图
五、应注意的问题
1.所用材料的规格、型号必须符合设计图纸的要求。
2.搭接长度必须大于最大钢筋直径的6倍。
3.焊缝处的药皮一定要清理干净。
3.在图纸中标明的与室外人工接地体及市政配套工程联结的所有结构柱距室外地坪-1.0米处预留40*4镀锌扁钢,扁钢必须保证有不少于两处与结构柱内防雷引下线可靠焊接。

防雷接地安装技术交底

防雷接地安装施工技术交底一、作业条件:随土建基础底板及结构钢筋施工过程中。

二、基础接地1、施工要求：本工程采用联合接地系统、防雷系统、保护接地、设备接地共用接地装置。

接地电阻不大于1Ω，当实测不能满足要求时，应利用引出室外的钢导体增设人工接地极。

2、施工作法:利用底板钢筋做接地体。

将底板钢筋搭接焊成方格形接地网，再将柱内主筋（Φ＞16不少于2根）底部与底板筋接地网搭接焊好作为防雷引下线，焊接长度不少于钢筋直径的6倍。

三、等电位联接1、电气间、电梯机房、各层电井等电位联接板引出-40×4镀锌扁钢在距各房间地面0.3m做一圈接地装置，过门处埋地处理，与电气设备外壳进行连接。

2、浴室等电位：在结构层底板钢筋施工完成后将底板钢筋和1.8M 以下剪力墙钢筋网片用￠12钢筋焊接成回路，间距不大于600，交接点采用点焊形式。

底板网片用￠12钢筋引出后-25×4镀锌扁钢引至LEB端子盒。

LEB端子盒和卫生间插座用BVR-1×2.5mm2用PVC20管暗覆联接。

四、引下线1、防雷引下线：利用结构柱内对角通长相互焊接作为引下线。

2、配电室引下线：利用结构柱内对角通长相互焊接作为引下线，下端与基础接地焊接，在配电室地面0.3m处引出后用-50×5镀锌扁钢在室内距地面0.3m处做一圈接地装置。

3、电井引下线：利用结构柱内对角通长相互焊接作为引下线。

五、均压环：1、为防止雷侧击，从建筑物60m及以上外墙上的金属外窗、栏杆等较大金属件通过金属预埋件采用￠10圆钢和防雷引下线连接。

2、结构圈梁中的钢筋每三层连接成闭合回路，并与防雷引下线连接。

3、垂直敷设的金属管道及金属物每三层与局部等电位联接端子板连接一次，并在顶端和底部与防雷装置连接。

交底人：接受交底人：2011年7月25日。

基础防雷接地技术交底

基础防雷接地技术交底一、工程概述在本次工程项目中，防雷接地系统的安装是保障建筑物及设备安全运行的重要环节。

为确保施工质量和安全，特进行本次基础防雷接地技术交底。

二、施工准备1、技术准备施工人员应熟悉施工图纸和相关技术规范，了解防雷接地系统的设计要求和施工工艺。

2、材料准备准备好符合要求的镀锌扁钢、镀锌角钢、电焊条、防锈漆等材料，并确保材料质量合格。

3、施工工具准备准备好电焊机、切割机、磨光机、接地电阻测试仪等施工工具，并确保工具性能良好。

三、施工工艺流程1、基础接地网施工按照设计图纸要求，在基础垫层内敷设水平接地极和垂直接地极。

水平接地极一般采用－40×4 镀锌扁钢，垂直接地极一般采用∠50×50×5 镀锌角钢，长度为 25 米。

接地极之间应采用焊接连接，焊接长度不小于扁钢宽度的 2 倍或角钢边长的 6 倍。

2、引下线施工利用建筑物结构柱内的主筋作为引下线，主筋应不少于 2 根，且直径不小于 16mm。

引下线在底部应与基础接地网可靠焊接，在顶部应与避雷带可靠连接。

3、避雷带施工在屋顶女儿墙上敷设避雷带，避雷带一般采用－25×4 镀锌扁钢。

避雷带应沿女儿墙四周敷设，并在转角处做成圆弧状。

避雷带之间应采用焊接连接，焊接长度不小于扁钢宽度的 2 倍。

4、等电位联结施工在建筑物内设置等电位联结箱，将建筑物内的金属管道、金属门窗、电气设备的金属外壳等与等电位联结箱可靠连接。

5、接地电阻测试在防雷接地系统施工完成后，应使用接地电阻测试仪对接地电阻进行测试。

接地电阻值应符合设计要求，如不符合要求，应采取增加接地极数量、深埋接地极等措施进行处理，直至接地电阻值符合要求为止。

四、施工质量要求1、接地材料的规格、型号应符合设计要求，材料质量应合格。

2、接地极的敷设深度、间距应符合设计要求，接地极之间的焊接应牢固、无虚焊。

3、引下线的主筋应标识清晰，焊接连接应牢固、可靠。

4、避雷带的敷设应平整、顺直，焊接连接应牢固、无漏焊。

基础防雷接地安全技术交底模板

一、交底对象接受交底人员：施工班组全体成员、监理人员、安全管理人员。

二、交底时间年月日时三、交底地点施工现场指定地点四、交底内容1. 工程概况工程名称：____________________施工单位：____________________建设单位：____________________设备名称：____________________作业内容：____________________交底部门：____________________交底人：____________________施工期限：年月日至年月日2. 接地保护要求1）接地系统选择：- 当施工现场设有专供施工用的低压侧为380/220V中性点直接接地的变压器时，其低压侧应采用保护导体和中性导体分离接地系统（TN-S系统）或电源系统接地，保护导体就地接地系统（TT系统）。

- 由同一电源供电的低压系统，不宜同时采用TN-S系统和TT系统。

2）接地体安装：- 接地体应选用符合国家标准的钢材，其规格应符合设计要求。

- 接地体应垂直打入地下，埋深应符合设计要求，不得小于0.6米。

- 接地体与土壤接触面积应大于0.75平方米。

3）接地电阻要求：- 接地电阻应不大于4Ω。

- 接地系统安装完成后，应进行接地电阻测试，确保接地电阻符合要求。

3. 防雷保护要求1）避雷针安装：- 位于山区或多雷地区的变电所、配电所应装设独立避雷针。

- 高压架空线路及变压器高压侧应装设避雷器或放电间隙。

2）防雷接地：- 施工现场和临时生活区的高度在20m及以上的井字架、脚手架、正在施工的建筑物以及塔式起重机、机具、烟囱、水塔等设施，均应装设防雷保护。

- 高度在20m以上的大钢模板，就位后应及时与建筑物的接地线连接。

4. 施工注意事项1）施工人员必须穿戴好个人防护用品，如安全帽、工作服、手套等。

2）施工过程中，应严格按照操作规程进行，不得擅自更改设计要求。

3）施工过程中，应加强安全检查，发现问题及时处理。

防雷接地工程技术交底

防雷接地工程技术交底一、任务背景防雷接地工程是建筑工程中非常重要的一项技术工作，目的是为了保护建筑物和人员免受雷击伤害。

本次技术交底旨在详细介绍防雷接地工程的相关内容，包括工程的目的、施工方案、材料选用、施工要求等方面。

二、工程目的防雷接地工程的目的是通过合理布置接地装置，将雷电流引入地下，使其安全分散，从而保护建筑物和人员的安全。

接地装置的设计和施工必须符合相关标准和规范，确保工程的可靠性和稳定性。

三、施工方案1. 接地装置的选址：根据建筑物的特点和周围环境条件，选取合适的位置进行接地装置的布置。

通常选择地势较低、土壤湿润的地方，避免选择有障碍物或水源的地方。

2. 接地装置的类型：根据需要，可选择不同类型的接地装置，包括水平接地、垂直接地、网状接地等。

具体选择哪种类型的接地装置，需要根据建筑物的特点、土壤条件和雷电活动频率等因素综合考虑。

3. 接地装置的材料选用：接地装置的材料应具备良好的导电性能和耐腐蚀性能。

常用的材料包括铜杆、铜带、镀锌钢材等。

材料的选择应符合相关标准和规范的要求。

4. 施工工艺：接地装置的施工需要严格按照设计方案进行，包括挖掘坑槽、安装接地材料、连接导体等步骤。

施工过程中应注意安全，确保施工质量和工程的可靠性。

四、施工要求1. 施工前的准备工作：施工前应进行详细的勘测和设计，确定接地装置的位置和类型。

施工现场应做好安全防护工作，确保施工人员的人身安全。

2. 施工人员的要求：施工人员应具备相关的专业知识和技能，熟悉接地工程的施工要求和操作规程。

施工人员应穿戴符合要求的个人防护装备，如安全帽、防护眼镜、绝缘手套等。

3. 施工质量的控制：施工过程中应进行现场监督和检查，确保施工质量符合相关标准和规范的要求。

施工完成后，应进行必要的测试和检测，确保接地装置的导电性能和可靠性。

4. 施工记录和交底：施工过程中应做好施工记录，包括材料的使用情况、施工的具体步骤等。

施工完成后，应对施工情况进行交底，确保相关人员对工程的了解和掌握。

防雷接地施工技术交底

基础接地与防雷引下线技术交底施工准备：1、入场工人进场安全技术交底。

2、熟悉施工图纸、规范要求。

3、结合本工程具体情况与现场实际进行有效调配人员和机具。

4、样板带路全面1、防雷及接地安装其工艺流程为：梁的钢筋采用不小于φ12圆钢焊接，采用双面焊，焊缝长度≥6D ，柱与柱、柱与梁、柱与挡土墙地梁之间应用圆钢焊接连接，焊接必须采用双面焊，以保证总等电位连接地可靠性和安全性。

其桩插筋与柱插筋、地梁筋与桩筋间也必须采用Φ12的圆钢焊通，其作法详见下图：本工程评定为三类防雷，其综合接地阻为不大于1Ω。

②接地网施工本工程利用基础桩与地梁钢筋焊接连通作共用水平接地体，无地梁时采用-40×4mm 镀锌扁钢连接。

具体作法是：用地梁的两根面筋焊通作水平接地体，再与桩和用作引下线的柱内钢筋用Φ12圆钢焊连，为便于接地电阻测试，按图示设置接地电阻测试点。

（地梁钢筋采用螺纹连接时，螺纹连接处必须用Φ12圆钢作跨接焊） ③建筑物的等电位连接。

ф 12 圆钢跨接双面焊，焊缝≥6D 基础桩主筋作接地体的地梁二根面筋地梁钢筋与桩主筋焊接装置相连，室内的各种金属构件，应与室内设置的接地连接板焊连。

其作法详见上图端子板：④圆钢间搭接焊接长度L＝6D，双面施焊。

圆钢与热镀锌扁钢间搭接焊，焊接长度L＝6D（圆钢直径）焊接应饱满，不夹渣、气孔、咬伤。

⑤所有外露部分，采用环氧油沥青漆刷两遍作防腐处理。

⑥每天检查掌握土建基出桩其、地梁、柱子施工进度，紧密配合土建施工进行基础接地工作，严禁漏焊、错焊。

○7基础接地焊接时应避免地梁中心轴线偏移。

○8接地系统形成后，经校定并在有效期内的地阻仪进行检测，按设计要求接地电阻应小于1欧姆。

2、避雷引下线敷设①避雷带引下线按利用柱内二根大于φ16主筋，此二根主筋从下至上采用焊接。

为避免错焊，选用易于识别的对角两根大于φ16的主筋，并作好黄漆标记。

②本工程引下线是利用建筑物边柱靠室外两柱角主筋，中柱利用两根对角主筋与桩筋连接并通长焊接。

防雷接地工程技术交底

防雷接地工程技术交底一、项目背景防雷接地工程是建造工程中非常重要的一项安全工程。

在建造物中，由于雷电活动的存在，如果不进行有效的防雷接地工程，将会给建造物和人员带来巨大的安全隐患。

因此，进行防雷接地工程技术交底是确保建造物安全的重要环节。

二、防雷接地工程的目的防雷接地工程的主要目的是将雷电击中建造物时产生的雷电能量引导到地面，以保护建造物和人员的安全。

通过合理的设计和施工，确保建造物的防雷接地系统能够有效地将雷电能量导入地下，减少雷电对建造物的伤害。

三、防雷接地工程的基本原理1. 接地电阻原理：防雷接地工程的核心是降低接地电阻。

接地电阻越小，对雷电的导引能力越强。

因此，在进行防雷接地工程时，需要选择合适的接地材料和接地方式，确保接地电阻能够达到规定的要求。

2. 接地装置原理：防雷接地工程中常用的接地装置有接地网和接地体。

接地网是由多根导体组成，埋入地下形成一个导电网络，用于导引雷电能量。

接地体是单根导体，通过埋入地下来实现接地。

四、防雷接地工程的设计要求1. 建造物类型和用途：不同类型和用途的建造物对防雷接地工程的要求不同。

根据建造物的特点，确定合适的接地装置和接地电阻要求。

2. 地质条件：地质条件对防雷接地工程有一定影响。

需要进行地质勘测，了解地下土壤的电阻率和含水量等参数，以便选择合适的接地方式和材料。

3. 接地装置的布置：根据建造物的结构和布局，合理布置接地装置。

接地装置应尽量挨近建造物，减少接地导线的长度，降低接地电阻。

4. 接地电阻的要求：根据国家标准和相关规范，确定建造物防雷接地电阻的要求。

普通要求建造物的接地电阻不大于10Ω，以确保良好的接地效果。

五、防雷接地工程的施工步骤1. 确定施工方案：根据设计要求和实际情况，制定防雷接地工程的施工方案。

包括接地装置的布置、接地材料的选择和施工工艺等。

2. 土方开挖：根据设计要求，进行土方开挖，埋设接地装置。

土方开挖的深度和尺寸应符合规范要求。

基础接地避雷安全技术交底模板

一、交底对象全体参与基础接地避雷施工的施工人员、技术人员、管理人员。

二、交底时间[具体时间]三、交底内容1. 工程概况- 工程名称：[工程名称]- 施工单位：[施工单位名称]- 建设单位：[建设单位名称]- 施工地点：[施工地点]- 施工期限：[施工开始时间]至[施工结束时间]2. 安全注意事项- 施工人员必须穿戴好个人防护用品，如安全帽、工作服、防护手套等。

- 施工现场必须设置安全警示标志，并确保其醒目、有效。

- 施工前必须对施工人员进行安全教育培训，确保其了解并掌握相关安全操作规程。

3. 基础接地技术要求- 接地体材料：采用镀锌圆钢或扁钢，直径不小于[具体直径]mm。

- 接地体埋深：应大于[具体埋深]m，并与地下水位保持一定距离。

- 接地体间距：应大于[具体间距]m，确保接地效果。

- 接地电阻：应小于[具体电阻]Ω。

4. 避雷装置技术要求- 避雷针材料：采用镀锌圆钢或钢管，直径不小于[具体直径]mm。

- 避雷针高度：应高于建筑物最高点[具体高度]m。

- 避雷针间距：应大于[具体间距]m，确保避雷效果。

- 避雷带材料：采用镀锌扁钢或圆钢，截面积不小于[具体截面积]mm²。

5. 施工步骤及注意事项- 施工前，应进行现场勘查，确定接地体和避雷针的布置位置。

- 挖设接地沟槽，将接地体埋入地下，并与基础钢筋焊接牢固。

- 安装避雷针，确保其高度和间距符合设计要求。

- 焊接避雷带，确保其与接地体和避雷针焊接牢固。

- 施工过程中，应定期检测接地电阻和避雷装置的完好性。

6. 验收标准- 接地电阻：小于[具体电阻]Ω。

- 避雷装置：完整、牢固、有效。

四、责任分工- 施工单位负责施工组织、技术指导和现场管理。

- 建设单位负责施工监督和验收。

- 施工人员负责按照技术要求进行施工操作。

五、附则1. 本交底内容为施工过程中的安全指导和操作要求，如有未尽事宜，按相关法规和标准执行。

2. 施工过程中，如遇特殊情况，应及时上报并采取相应措施。

基础接地技术交底

4、拆除脚手架或搬运物件时,不得碰坏接地干线。
四、施工时应注意的质量通病:
1、焊接面不够，焊口有夹渣、咬肉、裂纹、气孔等,按焊接要求应重新处理体埋深或间距不够的,无法测量准确的接地电阻值。
4、利用主筋做引下线,必须每层用油漆做好标识,防止到上面后搞不清楚。
工程名称
搜宝中心
交底部位
基础接地,避雷引下线，等电位,测试卡连接
施工技术交底
交底内容:
一、施工说明：
根据办公建筑设计规范，本工程防雷等级为二类。建筑的防雷装置满足防直击雷、侧击雷、防雷电感应及雷电波的侵入，并设置总等电位联结。
二、施工方法与规定:
１、接地体（线）的连接应采用焊接，焊接处焊缝应饱满并有足够的机械强度。不得有夹渣、咬肉、裂纹、虚焊、气孔等缺陷，焊接处的药皮敲净后。
5、本工程采用总等电位联结,总等电位板由紫铜板制成，应将建筑物内保护干线,设备进线总管等进行联结,总等电位联结线采用BV—１X2５ｍmPC32,总等电位联结均采用等电位卡子，禁止在金属管道上焊接.
三、成品保护:
１、其他工种在施工时，注意不要损坏接地体。
２、不得随意移动已经绑扎好的钢筋．
3、施工时，不得磕碰及弄脏墙面,焊接时注意保护墙面。
交底人:技术负责人:
接交人：
年月日
2、采用搭接焊时,其焊接长度如下：
(1)、镀锌扁钢不小于其宽度的２倍,且至少３个棱边施焊。
(２)、双面施焊镀锌圆钢与镀锌扁铁连接时,其长度为圆钢直径的6倍。
（3)、镀锌圆钢焊接长度为其直径的６倍,且应双面施焊。
3、镀锌扁钢敷设前需调直、煨弯自然.直线段不应有明显弯曲，并应立放.
4、利用建筑物基础做自然接地极，将基础底板上下两层主筋沿建筑物外圈焊接成环形,并将主轴上的基础梁及结构地板上下两层主筋互焊接成网作为接地体。利用建筑物钢筋混凝土柱子或剪力墙内两根Φ１６以上主筋通长(焊接、绑扎)作为引下线，间距不大于１8m,引下线上端与避雷带焊接，下端与建筑物基础底梁及基础底板轴线上的上下两层钢筋内的两根主筋焊接．按设计找出主筋位置，用油漆做好标记.建筑物四角的外墙引下线在距室外地面上０。5处设测试卡子。

防雷接地技术交底

本表由施工单位填写
本表由施工单位填写
表C2-1
工程名称交底日期
施工单位分项工程
交底提要防雷、接地施工技术交底
将接线端子全部短路，慢摇摇把，调整测量标度盘，使指针返回零位，这时指针度盘零线，表盘零线大体重合，则说明仪表是好的。

用导线将E’、P’和C’连于仪表相应的端纽，如下图所示：
②测量注意事项
a 两人操作
b 被测电阻与辅助接地极三点所成直线不得与金属管道或邻近的架空线平行
c 测量时，被测电极应与电气设备断开
接地电阻测试仪不允许开路实验
四、防雷装置安装
4.1屋顶避雷带做法
本建筑物设置避雷带，采用ɸ10镀锌圆钢避雷带沿屋角、屋脊、屋檐和檐角等易受雷击的部位敷设，并在整个屋面组成不大于20m×20m或24m×16m的网格。

屋面所有金属物体应与避雷带焊接连通。

避雷带安装高度为150mm，距屋面边缘或女儿墙外侧为100mm，支持卡水平距离为1000mm，转角处间距为500mm。

屋面避雷带转角位与防雷引下线连接处必须有弧形过度，且焊接可靠。

屋面不同标高部位避雷带连接，利用结构钢筋焊接连通，用ɸ12镀锌圆钢暗敷焊接连通。

审核人交底人接受交底人。

防雷接地技术交底

工程名称建设单位交底部位施工单位交底人签字接收人签字（分包管交底日期理人员）2.2.2 接地干线敷设细部要求在配电间、设备房、强、弱电竖井内明设接地线，根据设计要求敷设一圈﹣25×4mm热镀锌扁钢与与等电位连接端子板可靠连接。

首先在墙上安装卡子，水平直线段1.0米一个，垂直部分2.0米一个，转弯部分0.4米一个，扁钢与墙面的距离15mm，距完成地面30cm高，设置要求均匀一致，顺直美观，固定牢靠；焊接处要平滑，所有焊接点补刷一遍防腐漆后再通长刷黄绿相间油漆一遍。

如下图：配电房接地干线工程名称建设单位交底部位施工单位交底人签字接收人签字（分包管交底日期理人员）2.2.3 防雷引下线细部要求本工程利用结构柱内2根不小于φ16柱主筋作防雷引下线，利用建筑物柱主筋作为接地引下线的每层用黄色油漆在引下线钢筋离地面0.3m处涂刷一圈，涂刷长度10cm。

保证下端与相应的两根基础主筋焊接连通及至上通焊到屋顶。

如土建柱主筋采用机械焊接，必须用不小于φ10圆钢搭接焊通。

2.2.4屋面防雷接闪带细部要求沿机房层屋面女儿墙、钢筋混凝土架构层表面顶明敷（贴敷）-25x4的镀锌扁钢作为接闪带，要求接闪带与屋檐边垂直面平齐。

在机房层屋面素混凝土整浇层（约40mm厚）内，敷设-25x4镀锌扁钢，组成不大于20x20或24x16米的接闪网，屋顶所有接闪器之间应互相连接。

2.2.5 防雷测试盒（1）在设计图纸指定点预留测试盒作为防雷检测点，高度距地0.5米。

测试盒采用δ0.75镀锌钢板作成250*150*50大小的盒子，暗装在设计图纸指定位置。

由防雷引下线引出一根﹣40×4工程名称建设单位交底部位施工单位交底人签字接收人签字（分包管交底日期理人员）热镀锌扁钢至防雷测试盒内，作防雷测试用。

2.2.6屋面金属构件及金属管道接地屋面金属管道必须接地可靠，不得直接焊接，必须采用接地卡环并采用铜芯软线与接地扁钢连接，且防松零件齐全。

防雷接地施工技术交底

防雷接地施工技术交底一、工程概述在进行本次防雷接地施工前，有必要向各位施工人员详细介绍本工程的基本情况。

本工程为_____，位于_____，总建筑面积为_____平方米。

建筑物的高度为_____米，结构形式为_____。

防雷接地系统对于建筑物的安全至关重要，它能够有效地将雷电引入大地，避免雷电对建筑物及内部设备、人员造成损害。

因此，我们必须高度重视本次施工，确保施工质量符合设计及规范要求。

二、施工准备1、技术准备施工前，施工人员应熟悉施工图纸及相关规范，明确施工要求和技术要点。

编制施工方案，并向施工人员进行技术交底。

2、材料准备准备好所需的防雷接地材料，如镀锌扁钢、镀锌圆钢、接地极等，材料的规格、型号应符合设计要求。

材料应有质量证明文件，并经检验合格后方可使用。

3、主要机具准备准备好电焊机、切割机、钻孔机、接地电阻测试仪等施工机具。

施工机具应性能良好，且经过检验合格。

4、作业条件准备基础土方已开挖完成，并已平整至设计标高。

建筑物的轴线及标高已测量完毕，并已标记清晰。

三、施工工艺流程1、接地体安装按照设计要求，在基础底板上敷设接地极。

接地极一般采用镀锌角钢或钢管，长度为 25 米，间距为 5 米。

接地极的顶部应埋入地下 08 米以下，底部应做成尖头状，以便打入地下。

接地极之间应采用镀锌扁钢进行连接，焊接长度不应小于扁钢宽度的 2 倍，且至少三面施焊。

2、接地干线敷设接地干线一般采用 40×4 的镀锌扁钢，沿建筑物的四周敷设。

接地干线应敷设在距地面 03 米处，并应保持水平。

接地干线之间的连接应采用焊接，焊接处应进行防腐处理。

3、引下线敷设利用建筑物的结构柱内主筋作为引下线，每根柱子至少应有两根主筋作为引下线。

引下线的主筋应从基础底板一直通到屋顶，并应在屋顶与避雷带进行连接。

引下线在每层应设置一个测试点，测试点的高度距地面 05 米。

4、避雷带安装避雷带一般采用 10 镀锌圆钢，沿屋顶女儿墙敷设。

防雷及接地安装工程安全技术交底

防雷及接地安装工程安全技术交底一、施工准备（一）作业条件1、接地体安装:（1）人工接地体:设计位置的场地没被占用,且巳经清理好。

（2）利用底板钢筋或深基础做按地体:底板筋与柱筋连按处已绑扎完。

2、接地干线安装:（1）支架安装完毕。

（2）土建抹灰已完成。

（3）穿墙保护管巳预埋。

3、支架安装:（1）各种支架已运到现场。

（2）结构工作巳经宪成。

（3）室外必须有脚手架或爬梯。

（4）防雷引下线暗敷设:（5）建筑物有脚手架或爬梯,达到能上人操作的条件。

（6）利用主筋作引下线时,钢筋绑扎完毕。

4、避雷引下线明敷设:（1）支架安装完毕。

（2）建筑物有脚手架或爬梯,达到能上人操作的条件。

（3）土建外装修完毕。

5、避雷网安装:（1）支架安装完毕。

（2）具备调直场地和垂直运输条件。

（3）接地体与引下线必须做完。

6、避雷针安装:（1）接地体及引下线必须安装完毕。

（2）需要脚手架处,脚手架搭设完毕。

（3）土建结构工程己完,并随结构施工做完预埋件。

二、材料要求1、防雷及接地装置所有部件均应采用镀锌材料,并有出厂合格证和镀锌质量证明书。

在施工过程中应注意保护镀锌层。

其主要镀锌材料有:扁钢、角钢、圆钢、钢管、铅丝、螺栓、垫圈、弹簧垫圈、U形螺栓、元宝螺栓、支架等。

2、电焊条、氧气、乙炔、沥青油、混凝土支座、预埋铁件、小线、防腐油、银粉、黑色油漆等。

三、主要机具常用电工工具:手锤、钢锯、压力案子、大锤、线坠、卷尺、大绳、粉线袋、绞磨(或倒链)、紧线器、电锤、冲击钻、电焊机、气焊工具等。

四、操作工艺（一）接地体的安装1、接地体顶面埋设深度应符合设计要求。

当无要求时,不应小于0.6m。

角钢及钢管接地体应垂直配置。

除接地体外,接地体引出线的垂直部分和接地装置焊接部位应防腐处理；在作防腐处理前,表面必须除锈并去掉焊接处残留的焊药。

2、垂直接地体的间距不应小于其长度的3～5倍。

水平接地体的间距应符合设计规定。

当无设计规定时不宜小于5m。

3、除环形接地体外,接地体埋设位置应在距建筑物3m以外。

基础防雷接地安全技术交底

基础防雷接地安全技术交底Hessen was revised in January 2021交底部位工序名称交底提要：基础防雷与接地施工交底内容：一、概述本工程按二类防雷建筑物设避雷网系统，利用结构柱内主筋作避雷引下线，利用基础内钢筋网做自然接地体将基础钢筋网内的二根不小于Φ16主筋与各引下线相焊接形成接地网。

设计要求系统综合接地电阻R≤1Ω，当综合接地电阻不能达到设计要求时，应采取增加人工接地体的措施。

二、施工工艺流程1.施工准备熟悉图纸资料及设计图纸的内容，执行图纸提出的施工要求。

准备施工机具、材料。

2.材料要求钢材（圆钢、扁钢等）；辅材（电焊条、色漆等）；所有材料均应为合格产品，有相关的材质证明及出场合格证。

3.主要机具施工工具：钢卷尺、电焊机、电焊工具、小锤、煨弯器等；测量工具：接地摇表。

4.自然基础接地装置安装三、接地装置安装1.利用柱形桩基及基础底板钢筋做接地体时，将基础底板轴线上选取的上下两层主筋中两根通常焊接、绑扎形成基础接地网，将底板钢筋搭焊好，按设计图纸位置找好桩基组数、位置，将每一组桩基四角钢筋搭接封焊，再与2根柱主筋（对角线主筋的第二根）焊接好，连接线采用φ14圆钢，将两根主筋用白色漆做好标记，便于引出。

2.接地体的连接应采用搭焊接，搭接长度应符合下列规定：(1)扁钢与扁钢的搭接长度为扁钢宽度的2倍，不少于三面施焊。

(2)圆钢与圆钢的搭接长度为圆钢直径的6倍，双面施焊。

(3)圆钢与扁钢搭接长度为圆钢直径的6倍，双面施焊。

接地体（线）焊缝处应饱满并有足够的机械强度，不得有夹渣、咬肉、裂纹、虚焊、气孔等缺陷，焊缝处的药皮处理干净后，刷沥青防腐处理。
