2、马桶及冲刷技术解析

澳大利亚6/3L双冲
马桶的冲刷技术
每人每天的耗水量
65 60
12 l WC
55 50 45
9 l WC
40 35 30 25 20 15 10 5 0
9 l WC Stop/Go
6 l WC 6 l WC Stop/Go
9 l WC Twico
6 l WC Twico
60 l
45 l
33 l
30 l
18.00 16.00 14.00
Distance (m)
12.00 10.00 8.00 6.00 4.00 2.00 0.00 0.5 1.0 1.5 2.0 3.0
DN 90 DN 100 DN 150
Slope (%)
水平管需具有适当长度来保证适当的冲水效率
马桶的冲刷技术
2）影响因素及作用
马桶的种类
漩涡虹吸式马桶
优点
这种便器最大的优点就是利用了漩 涡和虹吸两种作用，漩涡使其周围的水 面产生强大的向心力，使上面的液体和 污物迅速地被卷入漩涡中，又随虹吸的
生成而排走，因此排污过程迅速彻底，
防臭、防污效果更佳，噪声更小。
工作原理
漩涡虹吸式马桶是档次最高的一种马桶。它利用 冲洗水从池底排污孔的侧上方喷出形成漩涡，随着水 位的增高充满排污管道，当便池内水面与便器排污口 形成水位差时，虹吸形成，污物随之排出，其结构与 其他虹吸基本相似，只是供水管道设于便池下部，并 通入池底。
虹吸式
X
X
X
X
喷射虹吸
X
X
漩涡虹吸
X
X
X
X
X
X
马桶的种类
直冲式马桶
优点
1、冲水管路简单，路径短，管径粗(一般直径在9至10厘 米)，利用水的重力加速度就可以把污物冲干净，冲 水的过程短。 2、与虹吸式相比从冲污能力上来说，直冲式座便器没有 返水弯采取直冲，容易冲下较大的污物，在冲刷过程 中不容易造成堵塞，卫生间里不用备置纸篓。 3、从节水方面来说，也比虹吸式马桶好 。
马桶的种类
喷射虹吸式马桶
工作原理
这是一种虹吸式便器的改进型，其结构特点是在虹吸 式便器的基础上增设一个喷射附道，喷射口对准排污管道 入口的中心，喷射口径通常为20毫米。冲水时，水一部分 从便圈周围的布水孔流出，一部分由喷射口喷出。其作用 是借其较大的水流冲力将污物排入排污管道内。同时借其 大口径的水流量加速充满排污管道以促进虹吸作用加速形 成，由于其喷射流是在水下进行的，因此减少了噪声。此 种产品在设计上，有意识地扩大了存水面积，限制存水深 度，因此防臭、防溅效果佳。
连接管：——内径 ——管道坡度 ——全长 ——转弯 ——摩擦损失
排水：——马桶内的流量 —— 排水量 固体物质：——形式及大小 —— 比重 —— 吸水量 —— 表面粗糙度 非常重要的一点是有效排放量，即水波的形状，需能带走所有的固体物质
马桶的冲刷技术
3）有效排放
是否为有效排放，要看固体物质排放时 ——固体物质经过马桶有多快 ——排水量有多大(水波)
目录
一、马桶的种类 二、选用挂厕的优势 三、马桶的冲刷技术
1、马桶的工作原理 2、排水速度 3、冲刷效率的基本要求 4、马桶/水平管的自清洁 5、对排水量的要求
马桶的种类
落地马桶 一体式
低位马桶 高位马桶 分体式
挂厕 水箱
有压冲刷 需另挂水箱 马桶 外露式水箱 隐藏式水箱 有压冲刷
分体式
直冲
X
X
X
马桶的种类
虹吸式马桶与直冲式马桶优劣势大比拼
虹吸式马桶
直冲式马桶
流行指数
*****
**
防臭指数
*****
**
节水指数
**
Βιβλιοθήκη Baidu
*****
降噪指数
*****
**
冲净效果
**
*****
选用挂厕的优势
同层排水管道系统
通过房屋结构减弱和 卫生洁具安装减弱噪音
低噪音传播
便于清扫 不破坏建筑结构
选用挂厕的优势
进水率 50-75% 充足 进水率< 50% 不足 Insufficient
马桶的冲刷技术
4、马桶/水平管的自清洁 1）原则 污水开始排放时在马桶底部先形成小波浪。由于连接管内的摩擦损失，排水能量在水平管 内一定长度后消耗掉了。
Transport distance in function of the slope
不需多余的空间
-
甚至创造了更多的卫生间空间
假墙内空隙开槽
假墙上方做玻璃储物架
假墙本身作为储物平台
选用挂厕的优势
同层排水系统用马桶
壁挂式马桶
WDI的安装部件适用于所有的欧式壁挂式马桶
EN38,壁挂式马桶标准
马桶的冲刷技术

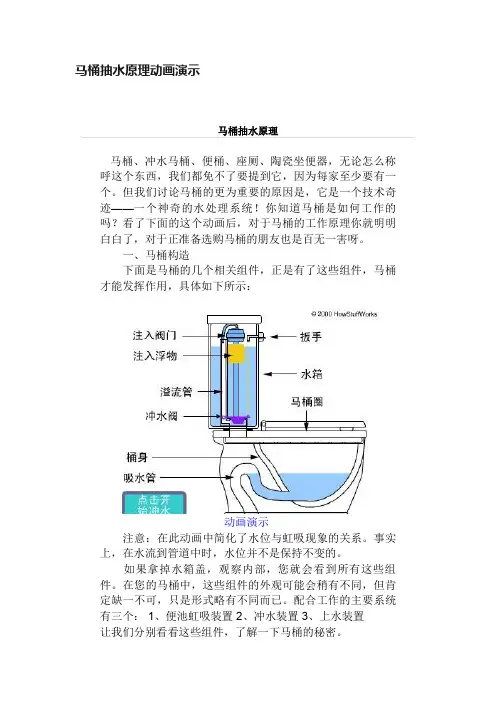

1、马桶的工作原理 马桶的功能：污水排放时没有臭味溢出……. 马桶的工作原理：马桶的功能是依靠重力和虹吸作用完成的。
——排水时间有多长
4）固体物堵塞冲刷不足 固体物质经过排水循环的终点时 ——如果水压太低无法运走粪便时 ——如果排水量太小且没有所需的压力时
马桶的冲刷技术
5、对排水量的要求
欧洲6L 美国有不同的要求/加州6L 中国6L
上海6L
新加坡4.5L/3L 双冲
11 5 4 3 7 2 9 1 1 0 6 8 12
马桶的冲刷技术
2、排水速度 定义：冲刷过程中离开水箱的实际水量。 要求：为使马桶盆内和水平排水管中冲刷和水流效率高，至少需要2.0-2.5 l/秒的流速。 3、冲刷效率的基本要求 马桶冲刷效率的主要判断标准为是否能将固体和纸张冲洗掉。 如果固体和纸张通过得太慢，或根本不通过，则水箱或马桶盆构造的流量不足。 ——水流效率不足 1)由于每秒流速不足，造成水平支管中的水流液压深度低 2)由于梯度不够，或冲刷水量小，造成水平排水支管中水 的流速低。该管子截面上的临界极限为0.6m/s。 ——水流效率充足 在马桶的情形中，最低流量在2 l/s以上，速度约 1 m/s
马桶的种类
优点
1、虹吸式的最大优点就是冲水噪音小，也就是所 谓的静音。 2、从冲污能力上来说，虹吸式马桶容易冲掉黏附 在马桶外表的脏物。
3、因为虹吸的存水较高，防臭效果优于直冲式。
缺点
1、虹吸式坐便器冲水时先要放水至很高的水面，然后才将污物冲下去，所以要具备一定水量才可 达到冲净的目的，相对来说比较费水 。 2、虹吸式的管道走得比拟高，较细长，管径越小，虹吸效果越明显，抽水力越大，但小管径造成冲水时 容易堵塞，所以手纸不能直接扔在马桶里中 。
缺点
1、冲水声大。 2、由于存水面较小，易出现结垢现象。 3、防臭功能不如虹吸式座便器。
工作原理
依靠冲洗水的冲击力直接将污物排除。
4、直冲式坐便器在市场上品种比较少，选择面不如虹吸 式坐便器大。
马桶的种类
虹吸式马桶
工作原理
虹吸式是借冲洗水在座便器的排污管道(通常称为存水弯道)内充满水后形成的虹吸现象，将污物排走。虹吸 式座便器的结构特点是便器内有一个完整的管道。形状呈侧倒状“S”形，利用给水时的水位差促进虹吸作用的 形成，由于不借水力冲走污物，所以池壁坡度较缓，池底也扩大了存水面积，这解决了冲落式噪声过大的缺点。
24 l
21 l
18 l
Geberit Cisterns WDI
Flush Valves，Standard Cisterns 标准水箱
WDI水箱 威迪亚水箱
双冲水3/6升=18升 人/天，取代单冲水9升=45升 人/天 每人每年节水约10,000升，整个上海每年节水180,000,000立方
