低压配电柜维护保养记录

合集下载

配电柜清洁、保养操作规程

1目的规范低压配电设备维修保养工作，确保供配电设施设备各项性能良好2适用范围本程序适用于厂内配电室低压配电设备的维修保养。

3职责3.1配电柜操作人员负责此操作规程操作，并记录。

3.2电工为现场操作员、工程设备管理人员进行监督。

4正文4.1设备编号：4.2定置地点：厂内配电室4.3清洁维护4.3.1定期检查安装螺栓是否紧因，如松驰则拧紧。

4.3.2每天检查仪表显示是否准确，数字无缺陷。

4.3.3每天检查接触器、开关接触是否良好。

4.3.4检查信号指示、告警是否正常；测量熔断器的温升或压降。

4.3.5检查功率补偿屏的工作是否正常；清洁设备。

4.3.6测量刀闸、母排线缆的温度、温升及各相之间温差。

4.3.7每天检查外接供电电缆接线端是否松动,及时拧紧。

4.3.8没清气清理设备表面及内部灰尘,沉积物。

4.4低压配电设备的日常维护同样以清洁为主，另外要按不同周期进行如下项目的维护。

4.4.1交流接触器维修保养：4.4.1.1清除接触表面的污垢，尤其是进线端相同的污垢。

4.4.1.2清除灭弧罩内的碳化物和金属颗粒。

4.4.1.3清除触头表面及四周的污物，但不能修锉触头，烧蚀严重不能正常工作的触头应更换；清洁铁芯表面的油污及脏物；拧紧所有紧固件。

4.4.2热继电器维修保养：4.4.2.1检查热继电器上的绝缘盖板是否完整，如损坏则更换。

4.4.2.2检查热继电器的导线接头处有无过热痕迹或烧伤，如有则整修处理，处理后达不到要求的应更换。

4.4.3二次回路维修保养：4.4.3.1号码管是否清晰或掉落，如有则补上新号码管。

4.4.3.2接头处是否松驰，如松驰则拧紧。

4.4.4主回路维修保养：4.4.4.1标示牌是否清晰或掉落，如是则补上新的标示牌。

4.4.4.2接头处是否有过热或烧伤痕迹，如是则修复并拧紧。

4.4.4.3母线排油漆是否脱落，如是则重新油漆。

5 相关记录I/0-02-464《配电柜维护保养记录》6文件变更记载及原因。

低压电器维护保养标准

低压电器维护保养标准 LG GROUP system office room 【LGA16H-LGYY-LGUA8Q8-LGA162】能源动力厂低压电器设备维护保养标准编写：审核：批准：编制单位：能源动力厂二零一四年六月二十日前言为了进一步加强能源动力厂低压电器设备管理，更好的指导低压电器设备的维护保养工作，提高低压电器设备的良好工况，使得电器设备处于＂安全、可靠、持续”工作状态，编者根据低压电器相关标准结合能源动力厂低压电器实际使用环境，制定低压电器设备维护保养标准。

该标准只适用能源动力厂内部使用。

第一部分低压配电装置的维护保养标准一、配电柜（箱）的维护保养标准：1、低压配电柜（箱）应有统一编定的配电编号。

2、低压配电装置的柜（箱）门开关应操作灵活，并应保持良好的工作状态。

3、低压配电装置的柜（箱）内外应保持卫生清洁，做到一、二次线路装配整齐不凌乱，接地线连接良好。

4、低压配电柜（箱）门内应有贴有规范的配电装置一二次接线图。

5、低压配电柜（箱）上的电气元件的名称、标志、编号应清晰可见并与低压配电柜（箱）门内配电装置一二次接线图相符。

6、低压配电柜（箱）上的电气元件要求牢固固定在固定件上，不允许出现电器元件松动摇摆现象。

操作把手、按钮、装换开关等操作灵活，动作可靠。

7、低压配电柜（箱）上的显示仪表应准确真实显示，表盘玻璃不存在松动现象，仪表刻度互感器的规格应与用电设备容量或实际负荷相配合。

8、低压配电柜（箱）上表示“合”、“断”等信号灯和其它信号指示应反应电器工作真实状态（红灯表示开关处于合闸状态；绿灯表示开关处于断开位置）。

9、低压配电柜（箱）所控制的负荷必须分路清楚，避免一闸控制多路。

10、低压配电柜（箱）内低压控制电器的额定容量，应与受控负荷的实际需要相适应，各级电器保护元件的选择和整定，均应符合动作选择性的要求。

11、低压配电柜凡装有低压电源自备投系统的配电装置，应定期做切换试验（可选择大检修期间），检验其动作的可靠性，在两个电源的联络处，应有明显标志。

低压配电柜控制柜保养规程(3篇)

低压配电柜控制柜保养规程低压配电柜控制柜作为电力系统中的重要设备，起到电能分配和电路控制的作用。

为了保证其安全、稳定、可靠地运行，需要制定相应的保养规程。

以下是一个关于低压配电柜控制柜保养规程的建议，供参考。

一、保养目的和原则低压配电柜控制柜保养的目的是确保设备的正常运行和延长设备的使用寿命，降低设备故障发生的概率。

保养的原则是及时、规范、全面、有效。

二、保养内容1. 外观检查定期检查低压配电柜控制柜的外观，包括外壳是否有破损、锈蚀、裂纹等情况，柜门的密封情况是否完好。

有问题的地方及时修补。

2. 清洁保养定期清洁低压配电柜控制柜，包括清理灰尘、杂物、蜘蛛网等。

清洁时应注意安全，切勿用水直接冲洗电器设备。

3. 热端检查定期检查控制柜的热端，包括散热器、风道、风扇等。

检查是否有灰尘积累，有无堵塞情况。

同时检查风扇是否正常运行，若有异常及时更换。

4. 电器元件检查定期对控制柜内的电器元件进行检查。

主要包括接触器、继电器、热继电器等，检查其是否有松动、损坏、接触不良等情况。

如有问题及时更换。

5. 电缆检查定期检查控制柜内的电缆连接情况。

检查电缆是否有老化、破损、接头松动等情况。

如有问题及时修复。

6. 电源检查定期检查控制柜的供电情况。

检查主电源和备用电源是否正常运行，电压变化是否稳定。

如有问题及时维修。

7. 监测设备检查定期检查配电柜控制柜的监测设备，如温度传感器、湿度传感器、电流互感器等。

检查其连接情况和工作状态，如有问题及时调整或更换。

8. 隔离开关检查定期检查控制柜内的隔离开关，检查其操作是否灵活、可靠，无异常声音和异常振动。

9. 安全保护装置检查定期检查控制柜的各种安全保护装置，如过载保护装置、短路保护装置、接地保护装置等。

检查其是否正常工作，如有问题及时修复或更换。

10. 记录和报告在保养过程中，要详细记录每次保养的时间、内容、维护人员等信息。

并制作保养报告，记录设备的故障情况、维修情况和建议。

低压配电柜控制柜保养规程（4篇）

低压配电柜控制柜保养规程低压配电柜是工业生产中的重要设备，对其进行定期保养有利于延长设备的使用寿命，确保工业生产的正常进行。

下面是低压配电柜控制柜的保养规程。

一、定期巡视检查1. 每天启动前，应对低压配电柜进行巡视检查，检查各个部位是否完好无损，有无松动、脱落或损坏部件。

2. 每周对低压配电柜内部的接线端子进行检查，检查接线端子是否有松动，是否有过热现象，如有则及时处理。

3. 每月对低压配电柜内部的电器元件进行检查，检查电器元件是否正常运行，有无损坏或破损现象，如有则及时更换。

4. 每季度对低压配电柜进行综合检查，检查各个部位是否正常运行，有无异常情况，如有则及时处理。

二、清洁保养1. 定期清洁低压配电柜外壳和内部元件，保持其清洁干燥。

2. 清理低压配电柜内部的灰尘和杂物，防止其对设备的正常运行造成影响。

3. 定期清洗低压配电柜的接线端子，保持其良好的接触性能。

4. 定期清洗低压配电柜的风道和散热器，保持其散热效果。

三、维护保养1. 定期检查低压配电柜的漏电保护器和过流保护器，确保其正常工作。

2. 定期检查低压配电柜的熔断器和断路器，确保其正常工作。

3. 定期检查低压配电柜的继电器和电磁起动器，确保其正常工作。

4. 定期检查低压配电柜的接触器和控制开关，确保其正常工作。

5. 定期检查低压配电柜的电缆和线路，确保其正常运行。

6. 定期检查低压配电柜的指示灯和显示器，确保其正常工作。

四、安全防护1. 在保养低压配电柜时，应注意安全防护措施，戴好防护手套和护目镜。

2. 在清洁低压配电柜时，应断电并放置防护罩，以避免触电危险。

3. 在维护低压配电柜时，应按照设备的相关操作规程进行操作，遵循操作规程要求。

五、记录管理1. 对低压配电柜的保养情况进行详细记录，包括巡视检查、清洁保养、维护保养等内容。

2. 对低压配电柜的维修和更换情况进行记录，包括更换的部件、更换原因、更换日期等信息。

3. 对低压配电柜的故障和维修情况进行记录，包括故障发生的时间、故障的原因、维修手段和维修结果等信息。

供配电设备维护检修保养记录

检修电缆头
必要时重做电缆头
变频器
对其解体进行吹灰除尘，定期更换零部件
电容器柜
更换已损坏电容器
更换零部件
更换损坏部件和导线
备注
领导审核：
年
月
日
10KV高压开关柜维护检修记录
检修地点
设备编号
维护内容
维护要求
检修时间
检修人
监护验收
备注
套管绝缘子
无裂纹、破损以及放电现象
软连接和接头
无松动和过热变色现象
检查放油阀、盘根（GG1A型）
擦拭表面灰尘、油垢、并清除顶盖杂物。仔细查看绝缘子表面有无裂痕，更换损坏的瓷件。
检查接触部分及紧固螺丝
接点有无过热变色现象，拧紧螺丝
检查放油阀、盘根（油浸式）
盘根完好，不漏油，拧紧螺丝
检查更换呼吸器干燥剂（油浸式）
硅胶结晶体个别程现粉红色应加强监视，若大部分呈现粉红色应全部更换
添加变压器油（油浸式）
发现变压器少油时，可补加新油或经过实验和处理过合格的变压器油
测量线圈绝缘电阻
在相同温度下，其绝缘阻值不应低于前期50%,但不能低于10MΩ
风机自动控制系统，超温报警，跳闸系统（干式）
试验80℃开启分机，100℃报警，120℃跳闸。
消除缺陷
消除在巡回检查中发现的缺陷
备注
领导审核：
年
月
日
低压开关柜维护检修记录
检修地点
设备编号
维护内容
维护要求
表面箱门、各抽屉
根据低压柜特点，在许可的情况下，擦拭表面灰尘是否损坏，能否关紧，分合灵便
把手及传动部位
无损坏
进出线接头，熔断器插座
无松动、过热变色现象，结合日常巡检记录重点处理

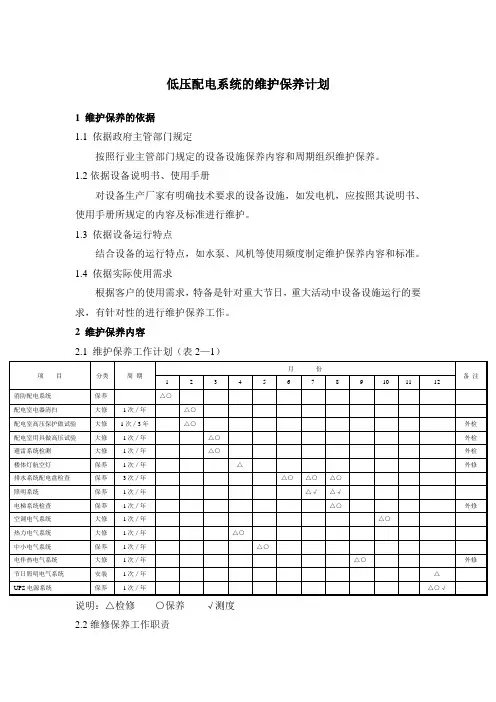

低压配电系统的维护保养计划

低压配电系统的维护保养计划1维护保养的依据1.1 依据政府主管部门规定按照行业主管部门规定的设备设施保养内容和周期组织维护保养。

1.2依据设备说明书、使用手册对设备生产厂家有明确技术要求的设备设施，如发电机，应按照其说明书、使用手册所规定的内容及标准进行维护。

1.3 依据设备运行特点结合设备的运行特点，如水泵、风机等使用频度制定维护保养内容和标准。

1.4 依据实际使用需求根据客户的使用需求，特备是针对重大节日，重大活动中设备设施运行的要求，有针对性的进行维护保养工作。

2 维护保养内容2.1 维护保养工作计划（表2—1）说明：△检修○保养√测度2.2维修保养工作职责1.专业主管依据设备手册说明书等资料并结合实际使用特点制定年度检修计划，并经上报批准；2.专业主管依照年度检修计划提前准备维护养用材料；3.确定维护保养安排之后，协调专业厂家进行技术支持以及协调其他部门配合，保证维护保养工作不对客户使用产生影响；4.专业领班及技工负责具体实施维护保养工作，工作中按照要求填写表格、技术参数，维护保养工作完成后将检修所做的工作内容、结果汇总上报；5.专业主管分析上报资料，评估本次维护保养工作效果，提交报告；6.专业主管和专业领班负责跟进本次维护保养中发现的问题，在约定的时间内予以解决。

2.3维护保养流程1.配电设备的检修工作程序。

1）检修方案的制订：A.强电主管应跟进日常运行记录和问题（故障）汇总列出重点检修部位和正常检修部位进行列项。

B.根据列项内容，做好材料准备工作，包括备用电器、配件、辅助材料（螺丝、垫片、熔丝、熔断器、测量工具、用具、防护用品），灭火器材、医药箱等。

2）发出检修通知。

3）检修工作程序：A.检修工作依照《电气安全工作规程》中“保证安全的技术措施”，严格按照操作票的列项顺序操作，每操作完毕一项，填写一项记录，监护人应进行核对是否正确，并将每个拉闸开关上挂好标示牌。

B.依照《电气安全工作规程》中“保证安全组织措施”做好检修的准备工作。

低压配电柜保养记录表

项目名称：保养人：保养日期：年月日
设备名称：
设备编号：
设备型号：
检查与保养项目
项目
检查与保养内容
检查与保养结果
项目
检查与保养内容
检查与保养结果
1、外观
铭牌标示完好、清晰；内外各部（含附件）无积尘；断路器位置指示正确；
5、接线
紧固断路器、隔离开关、接触器、继电器一、二次接线，应无松动、破损、过热、锈蚀、变色现象；线缆绝缘可靠。
一次侧：相与相兆欧
相对地兆欧
3、无功补偿柜
电容自动/手动切投正常，电容器外观检查壳体良好，无渗漏现象，电容器容量正常。
二次侧：相与相兆欧
相对地兆欧
4、仪表
电压/电流表、计量表工作是否正常、计量读数是否准确。
8、绝缘工具
绝缘鞋、绝缘手套、绝缘棒、高压验电器等绝缘工护部负责人: 日期：项目负责人: 日期：
防护外壳完好，门能闭锁；柜体表面涂层无污染、破损。
紧固各接头螺栓，螺栓或垫片若有锈蚀应更换，连接处涂抹导电脂。
2、抽屉式开关、框架式断路器、隔离开关
在推入或拉出时应灵活、机械闭锁可靠；母排插接触头（或刀口）应表面清洁、光滑、连接处应涂抹电力复合脂油脂。
6、接地
检查防雷接地，架构接地应良好。
7、绝缘电阻测定（用500V兆欧表）

低压配电柜保养规程范文（4篇）

低压配电柜保养规程范文低压配电柜是电力系统中非常重要的组成部分，它负责接收来自高压电网的电能，并将其分配给不同的电气设备和系统。

为了保证低压配电柜的正常运行和延长其使用寿命，需要进行定期的保养和维护。

下面是一个低压配电柜保养的规程，供参考：一、日常保养：1. 定期清洁：每隔一段时间，对低压配电柜进行清洁，包括外表面的清洁和内部的清洁。

首先，用清洁布擦拭低压配电柜的外表面，除去灰尘和污垢。

然后，打开配电柜，使用吹风机或吸尘器将内部的灰尘吹走或吸走。

注意不要使用水或液体进行清洁，以免引起电气故障。

2. 检查连接端子：定期检查低压配电柜的连接端子，确保紧固可靠，没有松动或腐蚀现象。

如果有发现异常，应及时修复或更换。

3. 检查漏电保护器：定期检查低压配电柜中的漏电保护器，确保其正常工作。

可以使用测试仪器进行漏电测试，如果发现漏电保护器失效，应及时更换。

4. 检查断路器：定期检查低压配电柜中的断路器，确保其正常工作。

可以使用测试仪器进行断路器的测试，如果发现断路器失效，应及时修复或更换。

5. 观察温度：定期观察低压配电柜的温度，确保其不超过规定的工作温度范围。

如果发现温度过高，应及时检查并解决故障。

二、定期保养：1. 密封件检查：定期检查低压配电柜的密封件，确保其完好无损。

如果发现密封件老化或损坏，应及时更换。

2. 清洁断路器：定期对低压配电柜中的断路器进行清洁，包括断路器的外表面和内部零部件。

可以使用清洁剂和软刷进行清洁，注意不要使用有腐蚀性的清洁剂。

3. 检查接线端子：定期检查低压配电柜的接线端子，确保连接良好。

可以使用测试仪器进行接线端子的测量，如果发现异常，应及时修复或更换。

4. 清洁散热器：定期清洁低压配电柜的散热器，确保其散热效果良好。

可以使用吹风机或软刷进行清洁，注意不要使用水或液体。

5. 检查电源线路：定期检查低压配电柜的电源线路，确保其安全可靠。

可以使用测试仪器进行线路的测量，如果发现异常，应及时修复或更换。

配电柜维护保养

德孚转向安徽德孚转向系统股份有限公司︻配电房（电柜）维护保养规程︼文件编号： DFWI—实施日期：编制人/日期：批准人/日期：配电柜维护保养规程1.0 目的为确保低压配电柜和各设备控制柜的正常无误安全运行。

随时可以投入运行，减少故障停机日，提高设备完好率、利用率，确保安全生产，必须强化对电气设备的维护、保养工作。

2.0 适用范围适合公司标准低压配电室配电柜，各设备的控制柜的维护、保养。

3.0 职责3.1 生产部负责编制维护、保养作业指导书，指导、督促设备部门做好设备维修保养工作。

3.2 设备部门按程序文件负责维修、保养和保持设备的完好。

正确处理电气设备使用、保养和修理的关系，不允许“只用不养，只修不养”。

四、保养时安全注意事项4.1、停电后应注意验电。

4.2、在分段保养配电柜时，带电和不带电配电柜交界处应装设隔离装置或用胶布封住。

4.3、操作高压侧真空断路器时，应穿绝缘靴，戴绝缘手套，并有专人监护。

4.4、保养电容器柜时在电容器对地放电之前，严禁触摸。

4.5、保养完毕送电前，应先检查有无工具遗留在配电柜内。

五、方法与内容5.1、做好准备工作:A、在配电柜停电保养的前一天通知住户停电起止时间。

B、停电前做好一切准备工作，特别是工具的准备应齐全;并以最短的停电时间完成保养工作。

5.2、保养程序:A、保养前必须停电、验电，确定没电再开始。

B、实行分段保养，先保养配电房。

C、检查母线接头处有无变形，有无放电变黑痕迹，紧固联接螺栓，螺栓若有生锈应予更换，确保接头连接紧密。

检查母上的绝缘有无松动和损坏。

D、空气开关保养，检查灭弧罩是否烧黑和损坏，紧固各接线螺丝、清洁柜内灰尘，试验机械的合闸、分闸情况E、各分开关保养，紧固各接线端子。

检查电流互感器、电流表、电度表的安装和接线，检查手柄操作机构的灵活可靠性，紧固空气开关进出线，清洁开关柜内和配电柜后面引出线处的灰尘。

F、保养电容柜时，应先断开电容器总开关，用10MM2以上的导线把电容器逐个对地放电，然后检查接触器、电容器接线螺丝、接地装置是否良好，检查电容器有无胀肚现象，并用吸尘器清洁柜内灰尘。

高压低压配电柜的维护与保养指南

高压低压配电柜的维护与保养指南高压低压配电柜是现代工业生产中不可或缺的设备之一，它负责将来自电站或变压器站的电能分配到各个用电设备中。

为了确保电力系统的安全运行和设备的长期可靠使用，对高压低压配电柜的维护与保养工作尤为重要。

本文将从不同角度论述高压低压配电柜的维护与保养指南。

一、物理环境维护高压低压配电柜设备通常放置在专门的机房或配电室中，为了保证其正常工作，首先需要维持良好的物理环境。

机房或配电室应保持干燥、通风良好，温度适宜，避免水汽、化学气体等对设备造成腐蚀。

另外，要定期清理机房或配电室，清除积尘和杂物，确保空气流通。

二、设备维护1. 定期巡检高压低压配电柜每天都应进行巡检，以确保设备运行正常。

巡检内容包括检查电压、电流、接地电阻等参数是否正常，检查开关状况是否良好，检查设备是否存在异常噪声、异味等。

如发现异常情况，应及时进行处理或报修。

2. 清洁保养定期对高压低压配电柜进行清洁保养，包括清洁设备表面、仪表等，并检查设备内部是否有灰尘或异物积聚。

清洁时应使用干净的软布或刷子，禁止使用湿布或带静电的布料清洁设备。

3. 紧固件检查定期对高压低压配电柜的连接紧固件进行检查，确保各部件连接可靠，紧固件无松动现象。

尤其要关注电缆连接点的紧固，确保电缆接触良好，防止变热、发火等问题的发生。

4. 绝缘检测定期对高压低压配电柜的绝缘状况进行检测。

绝缘检测应使用专业设备，检测结果应符合相关标准。

如发现绝缘阻值不达标，应及时进行处理或更换绝缘材料。

三、安全措施1. 严禁超负荷运行高压低压配电柜的额定功率是为了保证设备安全运行而设定的，严禁超负荷运行。

运行过程中若发现负载明显超过额定功率，应及时调整电力分配或增加负载分支。

2. 防止异物侵入高压低压配电柜内部严禁堆放杂物，防止异物侵入影响设备正常运行。

同时，要定期对配电柜的密封件进行检查，确保其完好，以防潮气、尘埃等进入。

3. 安全用电对于操作高压低压配电柜的人员，必须具备一定的电气知识和操作技能。

低压配电柜日常维护保养方案

低压配电柜日常维护保养方案一、定期检视二、设备保养三、故障处理四、维护运行基本操作1、参加低压电柜维护保养的电工并经过培训熟悉低压配电柜结构特性、回路进出线走向。

2、维修电工维修保养前，必须检查工具、测量仪表和防护用具是否良好。

3、低压配电柜未经验电一律视为有电，不准打开柜门用手触摸和维修保养，在进行维护保养前必须用验电进行验电，验电前必须在有电设备上试验证明验电笔良好，在低压配电柜进出线两侧分别验电。

4、对低压配电柜维修保养，必须停电，即要断开变压器与低压配电柜之间的隔离开关，在带电的电流互感器二次回路工作时，严防互感器二次侧开路产生高压，断开电流回路时必须使用短路片或短路线在电流互感器二次侧的专用端子上短路，严禁用导线缠绕。

工作中不得将回路的永久接地点断开，工作时必须有专人监护，使用绝缘工具站在绝缘垫上。

工作时要戴工作帽，穿长袖衣服，戴绝缘手套，使用有绝缘柄的工具。

邻近相与相带电部分和接地金属部分要用绝缘板隔开，严禁使用搓刀，刚尺和带有金属物的毛刺，毛掸等工作。

5、临时工作中断或每班开始工作前，都必须重新检查电源确已断开并验明无电后才能工作。

6、进行维修保养，必须在低压配电柜前后门挂上“禁止合闸，有人工作”的标示牌。

7、在电容柜上工作时必须将电容器逐个放电，放电后接地。

8、每次维修保养结束前，必须清点所带工具、零件，以防遗失或留在柜内造成事故，维修完毕后经检查无误后，关上前后门，并将“禁止合闸，有人工作”的标示牌除下。

五、安全注意事项1、参加低压电柜维护保养的电工必须持有有效的电工证。

2、在维修保养中发生人身触电事故和火灾事故。

工作人员应不需联系立即断开有关电源，以进行抢救。

3、在低压配电柜内搬动梯子、管子等长物时，应两人放倒搬运，并和带电部分保持安全距离。

低压配电系统维护保养规程

低压配电室维护保养规程
为了规范低压配电室维修操作行为，提高低压配电室安全运行系数，延长使用寿命。

特制定以下维护保养规程
1、所有值班人员每四小时巡查一次低压配电室，发现异常问题及时处理，处理不了的及时上报。

2、交接班或停送电前必须进行静态检查，只有确认无异常状态方可送电。

3、各开关的检查应在断电的情况下进行，检查机构是否完好，动作是否灵活，接触是否良好，有无过热现象，若触头烧损应及时用锉刀整修，触头磨损及烧伤至原厚度三分之一时应更换。

4、经常对配电柜内外进行吹灰擦洗，使开关及线路等保持清洁。

低压配电柜保养规程

低压配电柜保养规程背景低压配电柜是电力系统中的重要设备之一，主要用于电力线路分支、传送电能、控制信号、保护系统等。

由于低压配电柜是电力系统中的关键设备，一旦出现故障，将直接影响生产和正常供电。

因此，为了确保低压配电柜的安全可靠运行，需要制定科学合理的保养规程，定期对其进行维护保养。

适用范围本规程适用于低压配电柜的维护保养工作，旨在确保低压配电柜的正常运行及延长工作寿命。

保养周期低压配电柜的保养周期一般为2-3个月，具体周期可以根据机组的运行情况进行合理调整。

保养内容1.清洁低压配电柜表面和内部，去除积尘、油污等杂物。

2.检查低压配电柜的连接部位是否松动，紧固电缆和接线端子。

3.检查低压配电柜的漏电和绝缘电阻值是否超标，如有超标现象及时处理。

4.外壳、门及其它易生锈部位应擦拭干净，涂上防锈漆。

5.检查低压配电柜开关柜台、指示灯及电器元件是否正常、完好，如有损坏及时更换维修。

6.检查安全保护装置和自动开关的灵敏度是否正常。

7.检查高压配电设备的运转情况，如发现异常及时处理和更换。

8.检查设备线路是否存在卡死或阻塞现象，清除线路堵塞。

9.报警器、电流表、电压表、电能表、接地电阻表的准确性检测和调试（如有）。

10.检查低压配电柜的温度、湿度是否正常，根据需要进行保温、防潮处理。

保养注意事项1.在进行低压配电柜保养前需先切断电源，确认现场安全。

2.保养应当有计划、有程序、有记录，如有异常情况应立即采取措施处理。

3.低压配电柜的维护保养应由熟悉电气知识和操作程序的专人负责，并严格按照标准操作流程工作。

4.低压配电柜在进行保养时，需避免潮湿环境、高温条件，以防损坏内部元器件。

5.在进行低压配电柜清洁时，避免使用水等易导致电器器件损坏的溶剂。

6.低压配电柜在维护保养后，应进行一定时间的试运行和检查，确认存在问题已得到完全解决。

总结低压配电柜保养是一项必不可少的工作，它关系到设备的安全运行和延长设备的寿命。

只要认真对待低压配电柜的保养工作，可以在一定程度上保障设备的完好性和正常运行，提升设备的使用效益和市场竞争力。

低压配电柜检修维护保养方案

低压配电柜检修维护保养方案1.目的：确保低压配电柜的正常、安全运行。

2、范围：低压配电柜每年总体检查、保养。

3、职责：1）全面认真地检修配电柜内的全部设备。

2）以最少的停电时间完成检修。

4、内容及步骤：1）检修前必须经得分厂或工段的批准。

2 ）检修前办理好停送电手续并通知其他人停电的时间和范围。

3 ）检修时应从变压器低压侧开始。

配电柜断电后，清洁柜中灰尘，检查母线及引下线连接是否良好，接头点有无发热变色，检查电缆头、接线桩头是否牢固可靠，检查接地线有无锈蚀，接线桩头是否紧固。

所有二次回路接线连接可靠，绝缘符合要求。

a、检查抽屉式开关时，抽屉式开关柜在推入或拉出时应灵活，机械闭锁可靠。

检查抽屉柜上的自动空气开关操作机构是否到位，接线螺丝是否紧固。

清除接触器触头表面及四周的污物，检查接触器触头接触是否完好，如触头接触不良，必要时可稍微修锉触头表面，如触头严重烧蚀（触头点磨损至原厚度的1/3）即应更换触头。

电源指示仪表、指示灯完好。

b、检修电容柜时，应先断开电容柜总开关，然后进行验电，再用10mm2以上的一根导线逐个把电容器对地进行放电后，外观检查壳体良好，无渗漏油现象，若电容器外壳膨胀，应及时处理，更换放电装置、控制电路的接线螺丝及接地装置。

合闸后进行指示部分及自动补偿部分的调试。

c、受电柜及联络柜中的断路器检修：先断开所有负荷后，用手柄摇出断路器。

重新紧固接线螺丝，检查刀口的弹力是否符合规定。

灭弧栅有否破裂或损坏，手动调试机械联锁分合闸是否准确，检查触头接触是否良好，必要时修锉触头表面，检查内部弹簧、垫片、螺丝有无松动、变形和脱落。

5、注意事项：1)检修过程中必须设专人监护。

2) 工作前必须验电。

3）施工前和施工后必须要点清工具，严禁将工具遗漏在配电柜内。

4) 检修人员应对整个配电柜的电气机械联锁情况熟悉并操作。

5)检修中应详细了解哪些线路是双线供电。

6）抽出控制柜时，不要将停送电牌子弄掉或者挂错，要维护一个抽一个，严禁将所有柜子一把抽出维护。

高低压配电柜维修保养标准

高低压配电柜维修保养标准The document was prepared on January 2, 2021高低压配电柜维修保养标准变配电所配电装置应根据设备污秽情况、负荷重要程度及负荷运行情况等条件安排设备的清扫检查工作.一般情况下,至少每年一次.低压配电装置应定期进行清扫维修,清扫维修一般一年不少于两次,并应安排在雷雨季节和高峰负荷期前进行.一、各机组的维修保养标准一高压组柜高压配电系统的维护保养规程：1 对公司的高压配电系统,应经常进行巡视,并作好巡视记录,每天两次.2 巡视检查时,通过人的感官应仔细分析,发现问题及时处理,做好记录.对重大异常现象及时报告.进出高压配电室应随手关门,以防小动物进入室内,其门窗应完整并开关灵活.3 巡视检查内容如下：①进户高压电缆、分支高压电缆是否有过流过热现象,是否有异味.②高压熔断器是否完好,高压隔离开关及负荷开关的固定触头与可动触头的接触是否良好接触；翻线柜、进线柜、计量柜、PT柜电压互感器柜、变压器输出柜三相电流是否正常；温湿度是否正常.③变压器的温度是否超过允许值；变压器的运行声音是否正常,变压器接地是否良好.④各个低压配电室的高压设备是否运行正常,三相电的输入和输出是否正常,温湿度是否正常.⑤对高压配电室每周进行一次地面的清扫,对各个低压配电室的高压配电装置及环境的停电清扫和检查每年两次最好在每年的5月和10月.按照年度维保计划,对高压组柜内的真空负荷开关,隔离开关等机械操作部位,在停电、验电、放电、悬挂临时接地线后进行检查有无磨损、卡死现象,销子、螺丝是否脱落或缺少,操作机构的拉、合闸是否灵活,并进行注油润滑.对各分接触头进行检查,查看有无因放电、拉弧而烧坏或有氧化层,发现后进行磨沙修理或更换,引线接触部分应无过热现象.检查高压断路器座卡口簧的弹力情况是否正常.检查导电部分各连接点的连接是否紧密,铜、铝接点有无腐蚀现象,若已腐蚀,应清除腐蚀层后涂导电膏.检查各母线与绝缘子与柜板,有无放电打火现象,绝缘子有无裂痕.导线、母线金具及支持绝缘子法兰应完好、不变形、无裂纹、锈蚀现象,金具连接处销子应齐全、牢固.检查设备外壳系指不带电的外壳和支架的接地线是否牢固可靠,有无断裂断股及腐蚀现象.检查高压柜的仪表、指示灯及二次线路有无接头松动、标签字迹模糊、指示不精确等情况,否则应进行调校和修理.检查紧固电流、电压互感器的接线应无松动.检查避雷器的连接螺丝有无松动,避雷器有无裂痕.检查试验各种报警器、报警按钮的灵敏度情况,根据实情进行调校.对所有设备进行除尘、卫生清洁.直流屏：浮充运行的蓄电池应在自动稳压状态；充电装置内部无异常响动、气味；直流系统绝缘良好、正负对地接近于零；充电装置输入电压、电流应平衡；蓄电池外壳无变形,损伤及漏液、少液现象.继电保护装置的整定值应由供电部门确定,试验和调整应由供电部门专业人员进行.一般6～10kv系统的继电保护装置应每两年进行一次校验；对供电可靠性要求较高的10kv重要用电单位以及35kv及以上用电单位,每年进行一次校验.校验的同时考虑对变压器、高压电缆、避雷器、重要负荷开关等做绝缘耐压试验.高压用具需经供电部门检测合格有效.成套配电装置除本身具有的绝缘性能及工作性能外,还应具有“五防”功能完好；即：防止带负荷分、合隔离开关；防止误分、合断路器；防止带电挂接地线或合接地刀闸；防止带地线合隔离开关；防止误入带电间隔.装有驱潮电热器应长期投入并定期检查,功能完好正常.标识牌是否清晰或掉落,如是则补上新的标识牌.配电柜进出、线口做好护口及防鼠措施,与柜体、支架等金具有接触的导线、电缆要注意查看绝缘有无损伤.二低压组柜低压配电装置的维护保养规程：1 对低压配电装置每天进行两次巡视检查,并作好巡视记录.2 巡视检查内容如下：①低压电缆及低压配电屏上的各部分连接点有无过热现象,有无异声、异味.②三相负荷是否平衡；三相电压是否相同.③低压绝缘子有无损伤和歪斜,母线固定卡子有无松动和脱落.④接地线接地连接是否良好.低压电容补偿是否正常,有无异声异味.3、低压配电装置的停电清扫和检查每年至少两次,检查的内容包括母排和各个空开螺钉的紧固,一般在夏季和冬季高峰负荷之前进行,最好在每年的5月和10月；每周对各个低压配电室进行一次清扫.停电、验电、放电、悬挂临时接地线后进行检查各种断路器的机械部位的磨损、润滑情况.各类线圈的外部是否烧糊、变型,内部线圈是否变黑.交流接触器、中间继电器等内部无异声、异味.吸合线圈的绝缘和接头有无损伤或不牢的现象.带负荷切合的低压刀闸,每半年应检查一次触头,并在刀闸口涂以导电膏.频繁操作的交流接触器,每三个月至少检查一次触头和清扫灭弧栅.空气断路器及交流接触器的动、静触头是否对准,三相是否同时闭合；触头接触压力及断开后的距离符合厂家规定.磨损厚度超过1mm时,应更换备件,被电弧烧伤严重者,应予磨平打光.检查各处线头的接点是否松动,有无因跳火形成的烧伤,变形情况,各种转换开关接触是否良好.插接触头有无氧化、过热、变色现象.检查紧固电流、电压互感器的接线应无松动.检查各绝缘子有无损伤和歪斜、母线固定卡子有无松脱.柜内避雷器有无裂痕,放电痕迹,否则进行更换.查各种仪表的指示灵敏度,“0”刻度是否正常.带电检测各线路,有无过流、发热现象,有无放电现象.对低压柜内、外设备卫生进行彻底清理,无灰尘,确保接地连接良好.电容器维修保养： 1、清理冷却风道及外壳灰尘,使电容器散热良好；2、检查电容有无膨胀、漏油或异常响声,如有则应更换；3、检查接头处,接地线是否有松脱或锈蚀,如有则应除锈处理并拧紧；4、检查熔断器外观无破损变形现象,绝缘部分无破损或出现放电现象,插座刀口应涂导电膏,熔断器的熔丝与实际负荷应匹配.5、对装有电源联锁的低压电器,应做传动试验.6、标识牌是否清晰或掉落,如是则补上新的标识牌.7、配电柜进出、线口做好护口及防鼠措施,与柜体、支架等金具有接触的导线、电缆要注意查看绝缘有无损伤.机房、配电间等电气设备间做到无杂物、垃圾、无积水,适用于灭电气火灾的消防设施齐全.各系统的维修保养以不影响大厦正常营运为原则,特殊情况须报告专业主管,及时由客服部通知受影响的业户.维修保养结束后,操作人员需将有关工作情况记录在配电柜/箱保养记录上.二、操作步骤一检查前操作步骤：断开电容器开关,逐个断开低压侧各出线开关,断开高压侧的断路器,经验电确认无电后,合上接地开关,并锁好高压开关柜,挂上“禁止合闸,有人工作”、“已接地”的警示牌,检查无误后,拉开高压进线隔离开关,对受电柜侧的母排用10mm2以上导线短接并挂接地线,对变压器两侧设备进行充分放电后,开始维护作业.二维护操作完毕送电操作步骤：拆除所有接地线、短接线,检查是否留有工具在柜内,确定无误后,合上高压进线隔离开关,合上运行变压器的高压断路器,取下警示牌,向变压器送电；听变压器运行有无异常声音,闻有无异常气味儿,看三相电压是否正常,然后再合上低压侧各出线开关,合上电容器开关,注意观察负荷变化.三恢复送电后的检查：对停电受影响的区域进行重点巡视检查,排除因停电造成的故障、隐患；在值班记录上做好相关停送电的记录.三、安全注意事项操作人员在进行维护工作前必需认真填写操作票和工作票并严格执行,且开关状态需与模拟屏相对应.在电气设备上工作要穿好绝缘鞋靴,做好停电、验电、放电、装设接地线、悬挂警示牌和装设遮拦的工作；有条件的情况下可以装设锁具,将配电箱/柜门锁好.检修的设备停电后,必须使用电压等级合适、在安全检验有效期内的验电器,且事先应在确认有电部分试验完好的验电器检验有无电压.在地下室、潮湿场地或两层地库进行低压电器设备维护工作时,都要切断电源,不能停电时,至少应有两人在场一起工作.清扫配电箱时,所使用漆刷等工具的金属部分需用胶布包裹.上梯工作时,应放稳靠妥,高空作业时系好安全带.正确使用合格有效的安全用具高、低压验电器、绝缘手套、绝缘靴、绝缘拉杆等及劳动保护用品护目镜、安全帽等.检查维护电容柜、变压器两侧设备、电缆时,应先断开总开关,经验电确认无电后,用10平方mm以上导线逐个地对残余电荷进行充分放电.断电时先断负荷侧开关,再断电源侧开关；送电时先合电源侧开关,再合负荷侧开关；严禁带负荷分、合隔离开关.与上一级供电单位及供电局建立良好的联络方式.。

2024年配电柜、控制柜维修保养（三篇）

2024年配电柜、控制柜维修保养延长配电及控制柜内的设备使用寿命，确保配电柜控制柜正常运行。

2.0适用范围2.1高压组柜2.2低压组柜2.3层间控制柜3.0职责在岗值班电工、巡修电器负责人、技工。

4.0程序内容4.1高压组柜4.1.1按照年度维保计划，对高压组柜内的真空负荷开关，隔离开关等机械操作部位，在停电、验电、接地后进行检查有无磨损、卡死现象，进行注油润滑。

4.1.2对各分接触头进行检查，看有无因放电、拉弧而烧坏或有氧化层，发现后进行磨沙修理，或更换。

4.1.3查高压断路器座卡口簧的弹力情况是否正常。

4.1.4查各母线与绝缘子与柜板，有无放电打火现象，绝缘子有无裂痕。

4.1.5查高压柜的仪表指示灯及二次线路有无接头松动、标签字迹模糊，指示不精确等情况，否则应进行调校和修理。

4.1.6检查避雷器的连接螺丝有无松动，避雷器有无裂痕，并对所有设备进行卫生清洁。

4.1.7检查试验各种报警器、报警按钮的灵敏度情况，根据实情进行调校。

4.2低压组柜4.2.1停电、验电、接地后进行检查各种断路器的机械部位的磨损，润滑情况。

各类线圈的外部是否烧糊、变型，内部线圈是否变黑，是否有绝缘漆的气味。

4.2.2检查各处线头的接点是否松动，有无因跳火形成的烧伤，变形情况，各种转换开关接触是否良好。

4.2.3检查各绝缘子，柜内避雷器有无裂痕，放电痕迹，否则进行更换。

4.2.4查各种仪表的指示灵敏度，O刻度是否正常。

4.2.5带电检测各线路，有无过流、发热现象。

4.2.6注重低压柜，内外卫生工作。

4.3层间控制柜。

4.3.1带电测量各线路有无超过设计电流的情况，有无发热甚至出现火星情况。

有无放电现象。

4.3.2停电检查各线路与开关控制部位的接头是否松动过流、过压保护灵敏度的检测等。

4.3.3控制室内应常保持卫生清洁。

2024年配电柜、控制柜维修保养（二）2024年配电柜和控制柜的维修保养规范主要包括以下几个方面内容：一、维护保养计划1. 制定维护保养计划，明确维护保养的时间和频率。

低压配电柜维护保养报告

以上检查结果若为数值直接填写，其他参考标准正常打√，异常打×，并备注说明！
保养人员：
测试时间：
低压配电柜保养记录表
设备名称
出线柜（UPS母线）
设备编号
2-4-1AA5-2
安装位置
5号低压配电室2
设备参数
额定电压AC400V、额定电流3200A
保险项目
正常指标
巡视记录
电器仪表
外观完好无破损、显示正常
√
√
指示灯、转换开关
外观完好无破损、标志清晰、转动灵活
√
母线
外观完好无破损，无放电受潮氧化、搭接螺栓无锈迹、松动
√
二次回路
导线与端子、元件连接无松动、脱落
√
单体、整体传动
传动正确、无卡涩
√
加热器
加热正常、固定支架无松动
√
传动机构、联锁检查及润滑
无严重磨损，操作无卡涩、灵活
√
抽屉
推入或拉出灵活，机械闭锁可靠，一二次插件接触良好
指示灯、转换开关
外观完好无破损、标志清晰、转动灵活
√
母线
外观完好无破损，无放电受潮氧化、搭接螺栓无锈迹、松动
√
二次回路
导线与端子、元件连接无松动、脱落
√
单体、整体传动
传动正确、无卡涩
√
加热器
加热正常、固定支架无松动
√
传动机构、联锁检查及润滑
无严重磨损，操作无卡涩、灵活
√
抽屉
推入或拉出灵活，机械闭锁可靠，一二次插件接触良好
以上检查结果若为数值直接填写，其他参考标准正常打√，异常打×，并备注说明！
保养人员：周秀强石阳
测试时间：2020.07.18
