直流电压源设计报告样本

可调直流稳压电源设计报告

可调直流稳压电源设计报告I. 设计目的本设计旨在实现一个可调直流稳压电源，能够提供多种输出电压和电流，同时还能稳定地保持输出电压在规定范围内。

II. 设计原理直流稳压电源的基本原理是将变压器输出的交流电转换为直流电，并使用电子元件如二极管、电容器、稳压管等实现对输出电压和电流的稳定。

在本设计中，我们采用如下电路结构实现直流稳压电源。

电路主要由变压器、整流桥、滤波电容、调节电路、稳压管和输出端口等组成。

（1）变压器：变压器主要将交流输入变换为需要的交流输出电压，通常变压器转换后的电压需要经过整流、滤波和稳压等多道处理才能成为稳定的直流电源输出。

因此，本设计中我们采用了含有两只二次线圈的变压器。

（2）整流桥：整流桥主要用来将变压器输出的交流电流转换成直流电流，这里我们采用了四个二极管构成的整流桥，如图所示，其中D1和D2对应于变压器中一只二次线圈所产生的正半交流电流，D3和D4则对应于产生的负半交流电流。

（3）滤波电容：滤波电容主要用来滤除多余的高频成分，以使直流电波尽可能平滑，保证输出电压的稳定性。

（4）调节电路：调节电路用来控制和调整稳压管的工作状态，以实现输出电压的稳定性和调节。

（5）稳压管：稳压管是关键元件之一，其主要作用是在电路中设置一个固定的工作电压，以保证输出电压在一定范围内稳定。

III. 设计过程(1) 变压器设计：根据我们的需求，我们需要将输入的220V交流电转变为24V 的交流电，在此基础上再进行转换为稳定的直流电源输出。

因此，我们需要采用一只含有两只二次线圈的变压器，并且将两只二次线圈采用串联方案，以实现较大的输出电压值。

最终选用的变压器型号为220V/24V/10W，其中10W为变压器最大输出功率。

(2) 整流桥设计：为了将变压器输出的24V交流电转换为直流电源，我们需要采用整流桥电路。

对于整流桥电路中的每个二极管来说，其承受的最大反向电压应该大于所采用变压器的输出电压。

在此基础上，我们选用的整流桥电路中的二极管容量为1N4001，其最大反向电压为50V。

直流稳压源制作设计总结报告

设计总结报告摘要本设计由四个模块电路构成：稳压电源，稳流电源，DC－DC变换器和显示模块。

稳压电路采用集成电路LM2576T－ADJ。

以确保高效率输出且连续可调。

稳流电源部分采用集成电路LM317。

对于DC－DC部分，由于参数的要求，考虑到集成电路的工作电压较低，采用MC34063集成电路来实现升压功能。

显示模块由JL5135数字表头来实现。

一．5～12V稳压电源1．方案选择（1）串联式稳压电源：可用串联型直流稳压电路。

即降压后的交流电通过整流桥后，在其与负载间串入三极管，通过输入电压U2或负载R L的波动引起输出电压U0变化，并将变化反映到三极管的输入电压上U BE。

然后U CE也随之改变，从而调整U0，以保持输出电压的基本稳定。

同时可以加上三极管形成限流型保护电路，以防止过载或短路。

（2）开关式稳压电源方式：效率高，应用普遍，但纹波大。

比较以上方案，对照题目要求，考虑到自身水平和时间限制，以及教员的指导下，我们决定采用开关式稳压电源。

在实际设计过程中。

我们采用LM2576－ADJ以实现高效率输出和连续可调功能。

对于纹波问题，则采用滤波电路进行处理。

其电路如下图所示：2．器件选择交流电经电源变压器隔离降压再经桥式整流滤波后,加到LM2576-ADJ 输入端1 脚。

稳压器控制端4 脚接于电位器W+r和电阻R 组成的分压电路上,改变W即可改变分压比,就能调节其输出电压大小。

Vo = U REF(1 +(W+r)/R) ,其中U REF为稳压器取样电路基准电压为1. 23V。

C1输入端滤波电容, C2、C3输出端滤波电容。

在实际取值时，W采用10K的变阻器加r=3K的保护电阻，R用1K的电阻。

通过调节W来实现V0的输出。

对照输入，输出参数，对于滤波电容C1,C2,C3,C4分别取值为25V,2200μF；16V,4700μF；；16V,4700μF；25V,470μF。

二．稳流电源1．方案选择基本思想是利用LM317集成基准电压源，其3端与1端之间固定压降为U=1.25伏，流经固定电阻后产生稳恒的电流。

直流稳压电源设计报告

直流稳压电源设计报告设计报告：直流稳压电源1. 设计目标：设计一个直流稳压电源，能够提供稳定的输出电压，并具备过载保护功能。

2. 设计方案：采用线性稳压电源的设计方案。

选择变压器、整流电路、滤波电路、稳压电路和保护电路五个部分组成。

3. 设计流程：- 选择合适的变压器，根据输出电压和电流的要求确定变压器的额定参数。

- 设计整流电路，一般采用整流桥整流，将交流电源输出转换为直流电源。

- 设计滤波电路，采用电容滤波和电感滤波的组合，使输出电压更加稳定。

- 设计稳压电路，常用稳压二极管、稳压管、稳压芯片等元件，通过调节电流和电压实现稳压功能。

- 设计过载保护电路，采用过流保护、过热保护、电流限制等技术手段，保护电源和负载。

4. 设计参数：- 输入电压：220V AC- 输出电压：5V DC- 输出电流：1A- 稳压精度：±5%- 过载保护：电流限制在1.2A，过热保护温度设定为85℃5. 集成电路选型：- 变压器：选择额定输入电压为220V AC，输出电压为12VAC的变压器。

- 整流电路：选择四个二极管组成整流桥，如1N4007。

- 滤波电路：选择适当的电容和电感组成滤波电路，如4700μF，100μF电容和100mH电感。

- 稳压电路：选择稳压二极管或稳压芯片，如7805稳压芯片。

- 过载保护电路：选择过流保护元件和温度传感器，如电流限制为1.2A的保险丝和额定触发温度为85℃的热敏电阻。

6. 电路连接：根据设计方案，按照电路图连接各个元件。

7. 实验验证：通过实验验证电源输出电压、电流的稳定性，并测试过载保护电路的有效性。

8. 结果分析：根据实验结果分析，评估设计方案的可行性和性能指标是否满足要求。

9. 优化改进：根据分析结果，提出优化改进的方案，如更换元件、调整参数等，以进一步提高电源的稳定性和性能。

10. 结论：根据实验和优化改进的结果，得出结论并总结设计报告。

直流稳压电源设计制作报告

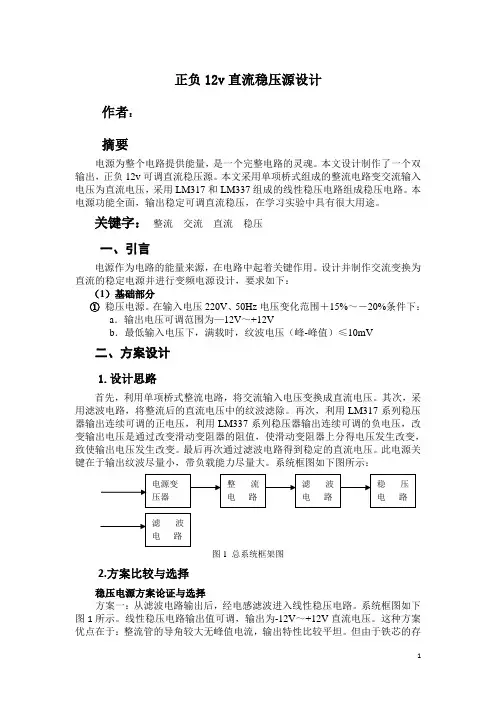

正负12v直流稳压源设计作者：摘要电源为整个电路提供能量，是一个完整电路的灵魂。

本文设计制作了一个双输出，正负12v可调直流稳压源。

本文采用单项桥式组成的整流电路变交流输入电压为直流电压，采用LM317和LM337组成的线性稳压电路组成稳压电路。

本电源功能全面，输出稳定可调直流稳压，在学习实验中具有很大用途。

关键字：整流交流直流稳压一、引言电源作为电路的能量来源，在电路中起着关键作用。

设计并制作交流变换为直流的稳定电源并进行变频电源设计，要求如下：（1）基础部分①稳压电源。

在输入电压220V、50Hz电压变化范围＋15%～－20%条件下：a．输出电压可调范围为—12V～+12Vb．最低输入电压下，满载时，纹波电压（峰-峰值）≤10mV二、方案设计1.设计思路首先，利用单项桥式整流电路，将交流输入电压变换成直流电压。

其次，采用滤波电路，将整流后的直流电压中的纹波滤除。

再次，利用LM317系列稳压器输出连续可调的正电压，利用LM337系列稳压器输出连续可调的负电压，改变输出电压是通过改变滑动变阻器的阻值，使滑动变阻器上分得电压发生改变，致使输出电压发生改变。

最后再次通过滤波电路得到稳定的直流电压。

此电源关键在于输出纹波尽量小，带负载能力尽量大。

系统框图如下图所示：图1 总系统框架图2.方案比较与选择稳压电源方案论证与选择方案一：从滤波电路输出后，经电感滤波进入线性稳压电路。

系统框图如下图1所示。

线性稳压电路输出值可调，输出为-12V～+12V直流电压。

这种方案优点在于：整流管的导角较大无峰值电流，输出特性比较平坦。

但由于铁芯的存在，笨重，体积大，易引起电磁干扰。

一般适用于大电流场合。

图1 方案二系统框图方案二：从滤波电路输出后，经电容滤波进入线性稳压电路。

系统框图如下图1所示。

线性稳压电路输出值可调，输出为-12V～+12V直流电压。

此方案流过二极管的瞬时电流很大，负载直流电压较高，纹波也较小，适用于负载变动不大的场合。

简易数控直流电压源报告

题目: 串联型直流稳压电源设计专业电子信息工程班级 09电信一班学号 090507128姓名黄志诚指导老师郭海燕摘要直流稳压电源一般由电源变压器，整流滤波电路及稳压电路组成。

变压器把高交流电变为需要的低压交流电。

整流器把交流电变为直流电。

经滤波后，稳压器再把不稳定的直流电压变为稳定的直流电压输出。

本次设计主要采用串联型直流稳压电路，通过220V 、50HZ交流电压经电源变压器降压后，通过桥式整流VD1—VD4整流成直流电再经过滤波电容平滑直流电，减少直流电纹波系数。

最后，通过稳压器稳压，将输出电压稳定在5V。

关键词：整流、滤波、电压源、过流保护2目录1 系统设计 (3)1.1设计要求 (3)1.1.1 设计任务................................... 错误！未定义书签。

1.1.2、基本要求 (4)1.1.3、发挥部分 (4)1.1.4 测试要求................................... 错误！未定义书签。

1.1.5 系统框图................................... 错误！未定义书签。

1.2方案论证与比较 (4)1.2.1电压采样模块 (10)1.2.2 稳压模块 (10)1.2.3 过载保护模块 (11)1.2.4 最终方案 (6)2.单元电路分析 (6)2.1D/A转换模块 (6)2.1.1工作原理 (6)2.1.2 参数选择 (7)2.2电压放大模块 (7)2.2.1 工作原理 (7)2.2.2 参数选择 (7)2.3稳定电压源及电压采样模块 (8)2.3.1 工作原理 (8)2.3.2 参数选择 (8)2.4过载保护模块 (9)2.4.1工作原理 (9)2.4.2 参数选择 (9)3.软件设计 (15)3.1实现功能....................................... 错误！未定义书签。

直流稳压电源设计报告

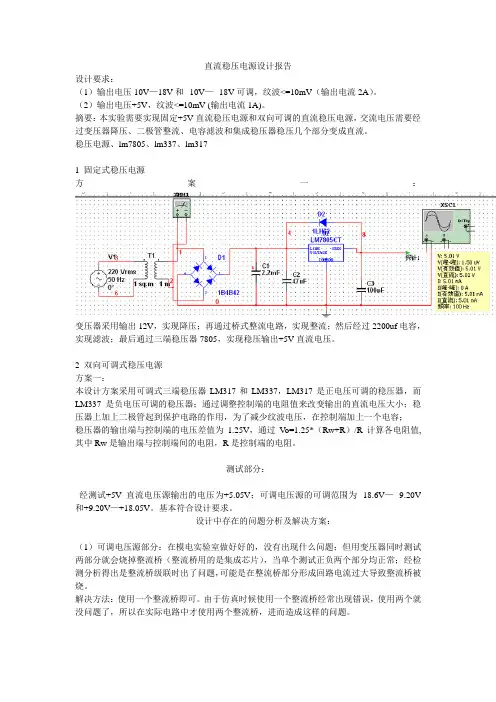

直流稳压电源设计报告设计要求：（1）输出电压10V—18V和--10V—--18V可调，纹波<=10mV（输出电流2A）。

（2）输出电压+5V，纹波<=10mV (输出电流1A)。

摘要：本实验需要实现固定+5V直流稳压电源和双向可调的直流稳压电源，交流电压需要经过变压器降压、二极管整流、电容滤波和集成稳压器稳压几个部分变成直流。

稳压电源、lm7805、lm337、lm3171 固定式稳压电源方案一：变压器采用输出12V，实现降压；再通过桥式整流电路，实现整流；然后经过2200uf电容，实现滤波；最后通过三端稳压器7805，实现稳压输出+5V直流电压。

2 双向可调式稳压电源方案一：本设计方案采用可调式三端稳压器LM317和LM337，LM317是正电压可调的稳压器，而LM337是负电压可调的稳压器；通过调整控制端的电阻值来改变输出的直流电压大小；稳压器上加上二极管起到保护电路的作用，为了减少纹波电压，在控制端加上一个电容；稳压器的输出端与控制端的电压差值为1.25V，通过V o=1.25*（Rw+R）/R计算各电阻值,其中Rw是输出端与控制端间的电阻，R是控制端的电阻。

测试部分：经测试+5V直流电压源输出的电压为+5.05V；可调电压源的可调范围为--18.6V—--9.20V 和+9.20V—+18.05V。

基本符合设计要求。

设计中存在的问题分析及解决方案：（1）可调电压源部分：在模电实验室做好好的，没有出现什么问题；但用变压器同时测试两部分就会烧掉整流桥（整流桥用的是集成芯片），当单个测试正负两个部分均正常；经检测分析得出是整流桥级联时出了问题，可能是在整流桥部分形成回路电流过大导致整流桥被烧。

解决方法：使用一个整流桥即可。

由于仿真时候使用一个整流桥经常出现错误，使用两个就没问题了，所以在实际电路中才使用两个整流桥，进而造成这样的问题。

1.HCF4017BE ，是一种十进制计数/时序译码器,又称十进制计数/脉冲分频器，起计数/分频的作用2.CD4069是CMOS的反相器，1，3，5，9，11，13，是输入，2，4，6，8，10，12，是输出，3.双运放块173584. CD4511是一个用于驱动共阴极LED （数码管）显示器的BCD 码—七段码译码器5. 317是三端可调正输出稳压器，1.5A输出，压差范围是3V至40V6. CD4066 集成电路内部主要由四路功能完全相同的电子开关组成，各组开关分别受其相应引脚输入的电平控制，使电子开关接通或断开。

直流稳压电源设计报告

直流稳压电源设计报告指导老师：孙丽霞姓名：林衡彬班级：电子1002学号：20104594一.直流稳压电压设计思路；（1）供电电压交流220V（有效值）50Hz，要获得低压直流5v输出，首先必须采用电源变压器将电网电压降低获得所需要交流电压。

（2）降压后的交流电压，通过整流电路变成单向直流电，但其幅度变化大。

（3）脉动大的直流电压须经过滤波电路变成平滑，脉动小的直流电，即将交流成分滤掉，保留其直流成份。

（4）滤波后的直流电压，再通过稳压电路稳压，即可得到基本不受外界影响的稳定直流电压输出。

二.直流稳压电源设计原理分析及其图；±5直流电压的原理框架如图所示，基本上的实现思路如下：通用的照明电压通过一个变压器，其输出电压为12V的交流电。

在变压器输出的电压通过有四根整流二极管组成的桥式整流电流后可以得到噪声较大的直流电压。

然后利用滤波电路将噪声滤去之后输入到三端稳压器LM7905CT、LM7805CT，其稳幅输出电压分别为-5V、+5V。

三.直流稳压电源设计原理图的选定以及参数的计算；（1）电源变压器；A 电源变压器原理图；基本原理是电磁感应原理，以单相双绕组变压器为例说明基本工作原理：:当一次侧绕组上加上电压Ú1时，流过电流Í1，在铁芯中就产生交变磁通Ø1，这些磁通称为主磁通，在它作用下，两侧绕组分别感应电势É1，É2。

B 电源变压器参数计算；C 电源变压器型号选择；（2）整流电路；A 整流电路原理图；本次试验中的整流电路采用的是二极管的桥式整流法，如图一所示为桥式整流电路，其中AC为220V、50Hz：RLB 整流电路参数计算；C 整流电路参数选择；（3）滤波电路；A 滤波电路原理图；滤波电路用来滤去输出电压中的波纹，本次试验中采用的滤波方式是电容输入式。

滤波电路如图三所示为：B 滤波电路参数设计；C 滤波电路元器件选择；（4）稳压电路；A 稳压电路原理图；通过整流滤波电路所获得的直流电源电压是比较稳定的，当电网电压波动或负载电流变化时，输出电压会随之改变。

直流稳压电源设计报告

江苏技术师范学院电气信息工程学院课程题目专业班级学生姓名学生学号指导教师年月日1．设计课题：串联型直流稳压电源2．主要技术指标：（1）输出直流电压：Vo = 1.5V ~ 9V ，连续可调；（2）输出直流电流：Io = 0 ~ 80mA;（3）当输出为额定值Vo = 4.5V 时，输出最大功率：Po ≥ 0.36W ；（4）交流电源电压：~220V ±10%×220V ；（5）放大管具有恒流源负载；（6）有过流保护电路，当Io ≥ 100mA 时，保护电路工作；（7）内阻Ro < 1Ω;（8）当输出为额定值Vo = 4.5V 时，S 〈 0.01；3．实验仪器：自耦变压器一台低频毫伏表一台示波器一台万用表一块滑线变阻器一台4．电路原理：直流稳压电源是电子系统中不可缺少的设备之一。

直流稳压电源一般由电源变压器、整流滤波器和稳压电路所组成。

基本电路如下图所示。

串联型直流稳压电源的输出稳定性、负载能力和可调节性能都较好，因此选择此电路进行设计。

器件清单~220变压电路整流电路滤波电路稳压电路 Uo 直流电压直流稳压电源总体功能框图器件名规格数量三极管3DD15 1 9012或9015 1 3DG6 3电解电容1000uF 1 100uF 1 10uF 1电容33nF 1 二极管1N4001GP 7电阻20k 1 1.0k 1 39k 1 390 1 5.6 1 56 1电位器20k 1 47k 1一、串联型稳压电源电路设计(一)功能框设计（1）变压部分通过变压器即可实现。

（2）整流部分一般采用桥式整流，采用4个二极管接成桥式。

（3）滤波部分在输出电流不大的情况下选用电容滤波。

（4）稳压部分由串联型稳压电路构成，采用恒流源电路作为放大管的集电极负载，并采用了调整管过流保护电路，使稳压电路的性能得到提高。

(二)单元电路设计1．整流滤波电路设计本设计采用桥式整流电容滤波电路如下图所示。

模拟电子技术直流稳压电源设计报告——利用7809﹑7909设计一个输出±9V﹑1A的直流稳压电源

模拟电子技术直流稳压电源设计报告——利用7809﹑7909设计一个输出±9V﹑1A的直流稳压电源
一、设计要求：
设计一个输出±9V、1A的直流稳压电源。
二、设计思路：
利用集成稳压器7809和7909设计，7809为正稳压器，7909为负稳压器。同时，为了保证电源的稳定性和可靠性，可以加入滤波电容、限流电阻和短路保护。
根据上述要求，选择输入电压为12V至30V，输出电压为-9V，最小输出电流为1A。根据规格书中的电流限定图，选择合适的限流电阻值。
3.添加滤波电容：
根据上述要求，选择滤波电容的容值为2A至5A。
4.添加短。
五、总结：
本设计报告通过利用7809和7909集成稳压器，设计了一个输出±9V、1A的直流稳压电源。同时，根据设计需求，还加入了滤波电容、限流电阻和短路保护，以保证电源的稳定性和可靠性。设计过程中需要注意选择适当的输入电压范围、滤波电容容值和限流电阻值，以满足设计要求。通过此设计，可以获得一个稳定、可靠的输出电压为±9V、输出电流为1A的直流稳压电源。
三、设计步骤：
1.输入电压选择：
根据7809的规格书，输入电压范围为11V至35V。为了保证正稳压器的正常工作，选择输入电压为12V至30V。
2.输出电流选择：
根据要求，输出±9V、1A的直流稳压电源，所以正负稳压器的最小额定输出电流选择为1A。
3.确定滤波电容：
根据稳压电源的要求，选择一个合适的滤波电容来减少输出电压的纹波。一般情况下，可以选择电容的容值为输出电流的几倍，一般是2倍到5倍。所以，选择滤波电容的容值为2A至5A。
为了保护稳压器和负载，可以在输出端加入一个二极管和一个稳流二极管。当负载短路时，二极管和稳流二极管会通过，保护负载和稳压器。

直流电源课设实验报告

一、实验目的1. 掌握直流电源的基本原理和设计方法。

2. 熟悉直流稳压电源的性能指标和测试方法。

3. 培养实际操作能力和故障排查能力。

4. 提高电子电路设计水平和创新意识。

二、实验器材1. 直流稳压电源模块2. 数字万用电表3. 电阻、电容、二极管等电子元件4. 实验电路板5. 连接线三、实验原理直流电源是将交流电源或直流电源转换为稳定的直流电压的装置。

本实验采用典型的直流稳压电源电路，主要包括整流、滤波、稳压三个部分。

1. 整流：将交流电压转换为脉动的直流电压，常用的整流电路有桥式整流和半波整流。

2. 滤波：对整流后的脉动直流电压进行滤波处理，消除纹波，提高电压的平滑度，常用的滤波电路有电容滤波和电感滤波。

3. 稳压：对滤波后的直流电压进行稳压处理，使其输出电压稳定，常用的稳压电路有串联稳压和开关稳压。

四、实验步骤1. 根据实验要求，设计直流稳压电源电路。

2. 选择合适的电子元件，按照电路图进行焊接。

3. 将电路板接入直流稳压电源模块，进行初步测试。

4. 使用数字万用电表测量输入电压、输出电压、输出电流等参数。

5. 分析实验数据，调整电路参数，优化电源性能。

6. 对电源进行负载测试，验证其稳定性和可靠性。

五、实验结果与分析1. 输入电压：220V（市电）2. 输出电压：12V3. 输出电流：1A4. 输出电压纹波：小于1mV5. 输出电压稳定度：小于0.1%实验结果表明，所设计的直流稳压电源能够满足实验要求，输出电压稳定，纹波小，具有较好的性能。

六、实验结论1. 通过本次实验，掌握了直流电源的基本原理和设计方法。

2. 熟悉了直流稳压电源的性能指标和测试方法。

3. 提高了实际操作能力和故障排查能力。

4. 培养了电子电路设计水平和创新意识。

七、实验心得1. 在实验过程中，要严格按照实验步骤进行操作，确保实验结果的准确性。

2. 要注重实验过程中的细节，如焊接质量、电路参数调整等。

3. 要善于总结实验经验，不断提高自己的实验技能。

直流稳压电源设计报告

直流稳压电源电路设计学院：信息与控制工程学院专业班级：电气10-01成员：赵鹏周国建邹海亮（1）利用7809、7909设计一个输出±（9～12）V、1A的直流稳压电源；要求：1）画出系统电路图，并画出变压器输出、滤波电路输出及稳压输出的电压波形；画出变压器副边电流的波形。

2）输入工频220V交流电的情况下，确定变压器变比；3）在满载情况下选择滤波电容的大小（取5倍工频半周期）；4）求滤波电路的最大输出电压；5）求电路中固定电阻阻值和可调电阻的调节范围。

2.设计思路将220V 50HZ交流电转换成稳压输出的直流电压，直流稳压电源需经过变压器，整流，滤波，稳压电路，负载等。

其框图如下3.设计所需电子元件220v正弦交流电源变压器整流二极管电容电阻集成稳压器LW7809 LW7909 示波器电流表4.设计电路图;5.计算参数1）电源变压器：是降压变压器，它将电网220V交流电压变换成符合需要的交流电压，并送给整流电路，变压器的变比由变压器的副边电压确定。

原边交流电压：220V，50HZ；副边交流电压：12.2v，50HZ；所以变比n=220/12.2=16；2）整流电路：利用单向导电二极管，把50Hz的正弦交流电变换成脉动的直流电。

滤波电路输出的最大电压即二极管两端最大反向电压Umax=2U2=17.25V, 所以I D=0.5I=0.5U/R=10.448/10=1A。

所以根据算出的最大反向压降和导通电流可以选择二极管为1B4B42。

3）滤波电路：可以将整流电路输出电压中的交流成分大部分加以滤除，从而得到比较平滑的直流电压。

此次设计采用单向桥时整流滤波电容滤波。

τ=R×C=（3~5）T/2。

题目要求是5倍工频半周期，所以τ=R×C=5T/2=0.05.: 其中R为滤波电路的电阻R，并不是电路实际的负载电阻RL其等效电阻Req=UO/I0=10/1=10,由此可得滤波电容的取值:C=τ/Req=0.05/10=5000uF4）稳压电路：稳压电路的功能是使输出的直流电压稳定，不随交流电网电压和负载的变化而变化。

直流电源设计报告

直流电源设计报告姓名：汪大理11级电信04班摘要：本电源系统分稳压电源部分，输出短路保护部分，外围辅助部分三部分。

关键字：电源目录题目 (3)（一）设计任务及要求 (3)系统方案的选择与论证 (3)（一）基本方案论证 (3)1.电路部分方案选择 (3)系统的硬件设计与实现 (4)（一）系统各模块单元的理论分析与实际电路设计 (4)1.稳压电源部分电路设计 (4)2.输出短路保护部分电路设计 (7)（二）总设计原理图 (8)调试（系统测试）过程 (9)（一）测试仪器与设备 (9)（二）测试过程 (9)1.分模块测试 (9)2.整机系统测试 (11)（三）结果分析 (11)总结 (11)参考文献 (12)附录 (12)题目（一）任务设计一种输出常用电压的直流电压源。

（二）要求1.有变压，整流，滤波，稳压，防震荡，输出短路保护等部分。

2.输出电压：3.3v.+5v.-5v.+12v.-12v系统方案的选择与论证（一）基本方案论证本设计硬件电路分变压电路部分，整流电路部分，滤波电路部分，稳压电路，输出短路保护电路部分五部分。

1.电路部分方案选择方案一采用LM317,LM337做稳压电路，分别满足输出+3.3v，+5v,+12v 及-5v,-12v电压。

采用三极管，电阻，继电器通过三极管的导通截止构成输出短路保护电路。

但本设计输出电压的精度及输出短路保护的精度达不到要求。

方案二采用LM317，LM7805,LM7812，LM7905，LM7912分别构成稳压电路输出+3.3v，+5v,+12v，-5v，-12v电压，采用LM324比较器，74LS00及继电器构成输出保护电路。

本设计能满足各项要求，精度比较高，成本较方案一稍高。

综上所述，设计方案二可以满足设计要求，并且更加可靠。

系统硬件设计与实现（一）系统各模块单元的理论分析与实际电路设计1.稳压电源部分电路设计变压电路部分：采用10：1三抽头降压线圈将电压降到所需范围内，如图所示。

可调直流电源设计报告

可调直流稳定电源的设计报告摘要本电路用交流220V(有效值)50Hz作电网供电电压，要获得低压直流输出，首先必须采用电源变压器将电网电压降低获得所需要交流电压。

降压后的交流电压，通过桥式整流电路变成单向直流电，但其幅度变化大（即脉动大）。

脉动大的直流电压须经过滤波电路变成平滑，脉动小的直流电，即将交流成份滤掉，保留其直流成份。

滤波后的直流电压（用电容滤波），再通过稳压电路稳压（用LM317来做稳压电路），便可得到基本不受外界影响的稳定直流电压输出，供给负载RL。

调节滑动电阻可以调节输出电压。

在输出电压固定为+12V的条件下，通过串联电阻的方式调节电流，使电流输出在4~20mA。

关键字：LM317，电流可调，电压可调，脉动直流目录一、任务 (3)二、要求 (2)三、设计目的 (3)四、设计步骤 (4)五、总体设计思路 (4)六、实验设备及元器件 (11)七、心得体会 (11)八、参考文献 (12)一、任务设计并制作交流交换为直流的可调稳定电源二、要求1、基本要求稳压电源在输入电压220V、50Hz、电压变化范围+15%~-20%条件下（1）输出电压可调：U0=+3~12V（2）最大输出电流：Iomax=800mA（3）输出电压变化量：△Uo≤15mV（4）稳压系数:Sv≤0.003（5）纹波电压（峰-峰值）≤5mV（最低输入电压下，满载）（6）具有过流及短路保护功能稳流电源在输入电压固定为+12V的条件下;(1)输出电流：4~20mA可调(2)负载调整率≤1%（输入电压+12V、负载电阻由200~300欧姆变化时，输出电流为20mA时的相对变化率）2、发挥部分（1）扩充部分a、排除短路故障后，自动恢复为正常状态b、过热保护c、防止开、关机时产生的“过冲”（2）、输出电压数字显示，显示精度优于+0.1%（3）电压调节方式以0.1V为步进加或减3、完成以下项目1、画出电路原理图并仿真2、做出硬件电路3、写出说明书三、设计目的1．学习基本理论在实践中综合运用的初步经验，掌握模拟电路设计的基本方法、设计步骤，培养综合设计与调试能力。

简单直流稳压电源设计实验报告

简单直流稳压电源设计实验报告目录一、实验目的二、实验原理三、实验器材四、实验步骤五、实验结果分析六、实验结论七、实验感想一、实验目的本实验的主要目的是通过自行设计并搭建简单的直流稳压电源电路，实现对直流电压的稳定输出。

通过实验实际操作，加深对稳压电源原理的理解，培养学生动手能力和实践操作能力。

二、实验原理直流稳压电源是将不稳定的直流电压（如电池、整流器等输出的电压）通过稳压电路的处理，转换为稳定的输出电压。

经过稳压电路处理后的输出电压可以保持在一定的范围内不变，不受输入电压波动的影响。

稳压电源的主要原理是通过负反馈电路来调节输出电压，使其保持在设定值。

常见的稳压电路有三种：电阻稳压、二极管稳压和集成电路稳压。

在本实验中，我们将采用二极管稳压电源电路进行设计和实验。

三、实验器材1. 直流电源：用于提供实验电压源。

2. 电阻、二极管、电容：用于搭建稳压电源电路。

3. 示波器、万用表：用于测量电路的输入输出波形和电压值。

四、实验步骤1. 检查实验器材是否齐全并连接好各部分。

2. 根据设计要求，选择适当的电阻、二极管和电容进行搭建稳压电源电路。

3. 通过万用表测量搭建好的稳压电源电路的输入输出电压，并通过示波器观察电压波形。

4. 对输入电压进行调节，观察输出电压是否稳定。

5. 记录实验数据，并进行分析。

五、实验结果分析经过实验操作和数据记录，我们得到了如下结果：1. 搭建好的稳压电源电路可以稳定输出设计要求的电压。

2. 经过调节输入电压，输出电压基本保持不变，证明了稳压电源的稳定性。

3. 通过示波器观察，电路的输入输出波形符合稳压电源的特性，没有明显的波动和噪声。

六、实验结论通过本次实验，我们成功设计并搭建了简单的直流稳压电源电路，并验证了其稳定输出的功能。

实验结果符合稳压电源的设计要求，证明了电路的稳定性和可靠性。

七、实验感想通过本次实验，我们深刻理解了稳压电源的原理和设计方法，学会了如何利用电阻、二极管和电容搭建稳压电源电路，并通过实际操作获得了丰富的实验经验。

直流稳压电源实验设计报告

直流稳压电源-模拟电路课程设计一设计主题及原理1设计内容及要求1.1设计课题：用分立元件设计一直流稳压电源（输入电压为220V市电，输出为直流稳定电压）1.2 技术要求：额定输出电压12V，10-14V连续可调；额定输出电流1.5A；输出电阻不大于0.5欧；满载纹波峰峰值不大于60mV；稳压系数Sv≤3E-31.3 主要测量内容：最大输出电流，输出电阻，纹波峰峰值，稳压系数，电压调整率。

2.电路原理2.1 原理图2.2 电路原理分析2.2.1 整流滤波电路（3N246）四个二极管构成的桥式电路2.2.2调整管电路（Q1，Q2）作用通过集射电压U CE的自动调整，使输出电压比较稳定。

从最不利的情况考虑Q3Ucemax=1.1Ui-Uomin=1.1*1.414*20-0=31.108V（防止输出电压可调范围很大）Icm=Iomax=2A功率损耗Pcm1=Ic*Uce=1.5（24-10）=21W故Q3为大功率管Q2 同理Ucemax=31V 但其Icm=Icm1/β1等于40mV左右为中功率管Pcm2=14*40=640mW左右2.2.3 基准电压电路（稳压二极管D1和限流电阻R2）作用为给比较放大电路射级输入端提供一个稳定的基准电压与加在比较放大电路基极输入端的取样电压进行比较；Uz约为Uo（R5+Rw2）/（R3+R4+R5）故取输出电压的一半为好。

2.2.4取样电路（由R3、R4、R5组成）作用为将输出电压的变化量取出来加到误差比较放大电路与基准电压相比较。

2.2.5 比较放大电路（Q1,Q2,Q3组成）作用将输出电压的变化量与基准电压进行比较，以确定输出电压的大小去控制调整管的导通程度以改变调整管集射电压朝着与Uo的反方向变化,C4的作用滤波稳压，从而保证输出电压Uo的稳定。

2.2.6 C1,C4都起进一步滤波的作用，减小输出电压的纹波。

2.2.7 输出电压的调节范围调节可变电阻R3的滑动头，就可使输出电压Uo在Uomin~Uomax之间连续变化Uomin=(Uz+0.7)（R3+R4+R5）/（R5+R3）Uomax=(Uz+0.7) (R3+R4+R5) / R5二．模拟仿真阶段1.直流稳压电源电路原理图2.电路仿真过程2.1设置电路静态工作点（电路空载）Uo=12VQ1 Ube=0.75vQ2 Ube=0.7vQ3 Ube=0.6v由图可知三个三极管均工作在放大区2.2稳压管 2.3变压器次级电压3.各项指标测试1）电压Uo范围：8.483V~18.238V 2）额定输出电流1.491A3）输出电阻输出电阻定义：Ro=输出电压变化量与额定电流1.5A之比改变电压则可得到两组数据：可算出输出电阻Ro=0.04伏/1.5安=0.026欧4）空载时纹波:输出电压纹波0.5mv负载R6=8欧时的纹波25mV5）稳压系数：在负载电流、环境温度不变的情况下，输入电压的变化引起输出电压的相对变化：有负载时整流滤波后电压会改变（为后面计算方便使输入电压改变-10%时对应输入输出如下）Sv=(ΔV0/V0)/(ΔVi/Vi)= [220/(240-200)]/[(12.082-11.986)/12.04]=0.045三．实际制作阶段3.1实际元件清单如下：D1,D2,D3,D4 二极管1N4007C1 4700uF 25VC4 470uF 25VR1=3.0k R2=5.1k R4=100 R5=220变位器R3=500 5%三极管Q1 3DD15D V CEO=200V P CM=50W I CM=5AQ2 C9014 V CEO =25 V I cm =150 mA 功率P Cm= 625 mWQ3 C9014 V CEO =25 V I cm =500 mA 功率P Cm= 625 mW稳压管D3 5.1V保险管一个2A3.2.调试过程(当Uo=12V空载时)通过整流滤波后Ui=19.7V三极管个工作点U be1=0.7V Uce1=6.6VU be2=0.7V Uce2=7VU be3=0.7V Uce3=7.6V稳压管U D3=6.8V3.3 实验产品最终的性能最大输出电流为1.497A输出电阻Ro=0.04伏/1.5安=0.026欧纹波峰峰值,负载为8欧时输出电压纹波34mV左右稳压系数Sv=(ΔV0/V0)/(ΔVi/Vi)=[220/(240-200)]/[(12.06-11.7)/12.]=0.143.4出现的问题和解决方法测静态的时候，没反应，最后对照原电路检查得知，在焊接电路的时候，把二极管和稳压管的正负极搞反了,用万用表测正负极四个人体会通过这次模电课程设计，我知道了设计出一个电子产品的全部过程，感觉自己要多动手，多思考，不懂就要问，首先我对稳压源的原理在做这次设计前，并不是很理解，通过看模电书和电子设计实验测试书我掌握了设计一个电路要考虑许多指标，怎样根据指标来设计参数值，再用multisim来仿真，修改，来达到指标要求。

直流稳压电源设计报告

直流稳压电源设计报告报告：直流稳压电源设计一、引言直流稳压电源是电子设备中必不可少的电力供应装置之一、它能够将交流电源转换为稳定的直流电源，为各种电子设备提供稳定的工作电压。

因此，在电子工程领域中，直流稳压电源的设计显得非常重要。

本报告将介绍直流稳压电源的设计原理、关键部件以及设计流程。

二、设计原理直流稳压电源主要由输入变压器、整流电路、滤波电路、稳压电路和输出电路组成。

其中，输入变压器将市电的交流电转换为适当的交流电压；整流电路用于将交流电转换为直流电；滤波电路用于减小输出波纹并稳定输出电压；稳压电路用于维持输出电压稳定；输出电路用于连接电子设备。

三、关键部件1.输入变压器:输入变压器用于将市电的交流电转换为适当的交流电压。

输入变压器通常包括一对能够调整输入电压的绕组，以满足不同需求。

2.整流电路:整流电路用于将交流电转换为直流电。

通常使用整流二极管来实现整流功能。

整流电路可以分为半波整流和全波整流两种类型，其中全波整流电路的效果更佳。

3.滤波电路:滤波电路用于减小输出波纹并稳定输出电压。

常用的滤波电路包括电容滤波、电感滤波和RC滤波等。

电容滤波电路是最常用的滤波电路，它可以通过选取合适的电容值来实现较好的滤波效果。

4.稳压电路:稳压电路用于维持输出电压稳定。

常见的稳压电路有三种类型：线性稳压、开关稳压和调制稳压。

线性稳压电路最简单，但效率低；开关稳压电路效率高，但设计复杂度高；调制稳压电路结构简单，效果和过程较好的结合。

5.输出电路:输出电路用于连接电子设备。

输出电路需要根据电子设备的工作电压和电流需求进行设计，并考虑稳压电源和电子设备的匹配性。

四、设计流程1.确定电源需求:在设计直流稳压电源之前，需要确定电源的输出电压、电流需求以及稳定性要求等。

2.设计输入变压器和整流电路:根据电源的输入电压和输出电压要求，设计输入变压器和整流电路。

输入变压器的绕组数和输入电压的变化范围应根据输入电压的要求选择。

(完整版)直流稳压电源电路的设计实验报告

直流稳压电源电路的设计实验报告一、实验目的1、了解直流稳压电源的工作原理。

2、设计直流稳压电路，要求输入电压：220V市电，50Hz，用单变压器设计并制作能够输出一组固定+15V输出直流电压和一组+1.2V~+12V连续可调的直流稳压电源电路，两组输出电流分别I O≥500mA。

3、了解掌握Proteus软件的基本操作与应用。

二、实验线路及原理1、实验原理（1）直流稳压电源直流稳压电源是一种将220V工频交流电转换成稳压输出的直流电的装置，它需要变压、整流、滤波、稳压四个环节才能完成。

一般由电源变压器、整流滤波电路及稳压电路所组成，基本框图如下：图2-1 直流稳压电源的原理框图和波形变换其中：1）电源变压器：是降压变压器，它将电网220V交流电压变换成符合需要的交流电压，并送给整流电路，变压器的变比由变压器的副边电压确定，变压器副边与原边的功率比为P2/P1=n，式中n是变压器的效率。

2）整流电路：利用单向导电元件，把50Hz的正弦交流电变换成脉动的直流电。

3）滤波电路：可以将整流电路输出电压中的交流成分大部分加以滤除，从而得到比较平滑的直流电压。

滤波电路滤除较大的波纹成分，输出波纹较小的直流电压U1。

4）稳压电路：其工作原理是利用稳压管两端的电压稍有变化，会引起其电流有较大变化这一特点，通过调节与稳压管串联的限流电阻上的压降来达到稳定输出电压的目的。

稳压电路的功能是使输出的直流电压稳定，不随交流电网电压和负载的变化而变化。

（2）整流电路常采用二极管单相全波整流电路，电路如图2-2所示。

在u2的正半周内，二极管D1、D2导通，D3、D4截止；u2的负半周内，D3、D4导通，D1、D2截止。

正负半周内部都有电流流过的负载电阻RL，且方向是一致的。

电路的输出波形如图2-3所示。

t整流二极管采用1N4007，具有正向导通电压降低，导通电流高，泄露电流低，过载电流高，成本低等优点，其基本参数如下图所示，有黑色线圈一端表示负极。

直流电源设计报告

1题目：直流稳压可调电源前言此设计是做一个集成稳压可调电源，集成稳压可调电源的运用非常广泛，不可能逐一列举。

本次设计把重点放在电路的设计、制作和调试上。

大家都知道，在电路运用日趋广泛的情况下，独立运用一个集成电路中的某一部分的元件运用逐渐减少，因此本设计的主要在于桥式整流电路、滤波电路、稳压电路的运用和选择上，再设计和运用的过程中有着一定的局限性。

本课程设计中为了能够使所用的元件参数有根有据，有相应的计算公式代入进行理想计算。

也有一部分是从参考书目得来。

本课程实际的目的是给具体的设计制作调试提供一个参考，共同进行讨论。

所用方法并不是唯一的，一起讨论一起实践，以期赢得共同进步。

本次课程设计在设计和制作时以《电子技术基础》、《电路》、《模拟电子技术基础》、《常用电子元件手册》、《实用电子技术基础设计和调试》、《电工技术》等课程知识为基础。

为方便讨论参考，设计当中不乏简单通俗易懂，是一个很简单的电路。

一、实验目的及实验任务1实验目的学习基本理论在实践中综合运用的初步经验，掌握模拟电路设计的基本方法、设计步骤，培养综合设计与调试能力。

学会直流稳压电源的设计方法和性能指标测试方法。

培养实践技能，提高分析和解决实际问题的能力。

2 实验任务直流稳压可调电源，220v50hz交流电压输入，通过调节滑动变阻器调节输出电压范围在直流-6v~ +6v 之间。

二、硬件设计1、直流稳压电源基本原理；直流稳压电源一般由电源变压器、整流电路、滤波电路、稳压电源组成如图：稳压电路电源变压器的作用是将电网220v的交流电压U1转换成整流电路所需要的电压U2。

整流电路作用是将交流电压U2转换成脉动的直流电压U3。

滤波电路是将脉动的直流电压U3转换成纹波较小的直流电压U4。

稳压电路作用是将不稳定的直流电压转换成稳定的直流电压U0。

U1=nU2 【n是变压倍数】U3=(1.1~1.2)U2U0=U4-Up 【Up是稳压器降压一般在2~15v】2、模块电路设计与分析（1）整流模块：本实验采用D6SB80的整流器件来实现整流，整流是利用二极管单向导电性，把方向交替变化的交流电变换成单一方向的脉动直流电。
