文丘里阀介绍文丘里气流控制阀有三种类型——定风量阀，可提供稳定的气流量；双稳态阀，可提供两种不同的气流量，即最大、最小流量；变风量阀，可通过对指令低于1秒钟的响应和流量反馈信号闭环控制空气流量。
阀具有不受风管压力变化影响、风量控制范围宽从60m3/h至10,000m3/h、反应迅速（小于1 秒钟）,调节精确（±5%）等特点。
但设备比较昂贵，适合应用在某些要求控制负压的生物制品生产厂房，有毒、生物安全实验室（如P3级生物实验室）等场所。
因为要考虑人身安全问题，系统压差控制必须是高精度、高可靠性的。
对此，通过使用定风量阀、双稳态阀可以严格控制洁净室（或实验室）送风量、排风量，从而形成稳定的压差风量，控制洁净室（或实验室）压差稳定；使用变风量阀对房间进行调控，使送风管阀流量追踪排风管阀流量，可形成稳定的压差风量，控制洁净室（或实验室）压差稳定。
通风柜面板通风柜面板包含通风柜面板开关和通风柜面板控制系统一通风柜面板开关通风柜面板开关实际上就是实验室通风柜操作人员使用的开关，它是利用普通的行程开关，人工来管理控制通风柜上的各种机电设备的停止和运行情况，以及通风柜照明的开启和关闭。
对于风机和风阀的行程开关，要求具有大电流，高性能的专用开关，这样才能保证通风柜上各种机电设备的正常运转和安全工作。
二通风柜面板控制系统通风柜控制系统通风柜面板是随着科技的日益发展，人们对实验室的要求越来越高，从而对实验室的通风柜的功能以及通风系统的要求也逐步提高，以前的单纯的行程开关被由电子系统控制的面板控制器所代替。
该控制系统主要有电源部分，控制部分，微机处理部分，面板操作部分等部分组成。
通常是采用触摸按键，具有马达；照明；风阀（备用）三组有源输出的控制器。
近年来，通风柜的控制系统有出现了用液晶屏显示，通风系统可以做到自动控制风量大小，定时开关机等多种功能，使得通风柜的品质更加适应科研人员的需求，做道人性化和自动化。
控制部分的高品质的触摸按键开关具有长寿命，美观大方等特点，液晶显示部分直观明了，给人轻松自如的感觉，定时功能更是合理地使用时间，提高了工作效率，减少了不必要的浪费。
文丘里式蒸汽疏水阀的介绍【仅供参考】
研发技术重点与传统比较一⏹ STJ 喷嘴式祛水器的原理-文丘里喷嘴式装置根据流体动力学原理，流体虽拥有粘性，但气体的运动粘度比液体更大。
理由是，压缩体和非压缩体的性质不同。
当流体从圆管中通过时，气体向受压方各个角度挤入，液体向压力方向被挤压流出。
这个不同就表现了运动粘度的不同。
⏹ 饱和蒸汽(Steam)和冷凝水(drain)的动黏度100℃的饱和蒸汽的运动粘度比水的73倍还大 100℃的饱和蒸汽的运动粘度 20.51 mm 2/s 100℃的水的运动粘度 0.29 mm 2/s祛水器的内部安装有文丘里喷嘴，运动粘度较低的凝缩水将会被优先排出。
凝缩水到达喷嘴部后，蒸汽由于被水阻碍变得通行困难。
结果为，由于蒸汽排出量被削减，也等于该部分的燃料费被削减。
⏹ STJ 喷嘴式祛水器VS. 以往的机械型祛水器 STJ 喷嘴式祛水器的构造• STJ 祛水器是固定式喷嘴方式。
•由于是连续排水方式，安全率为1。
水與蒸汽的運動粘度vv疏水閥內部的文丘裡噴嘴低壓高壓 排出口凝縮水擠壓蒸汽，經噴嘴流出低壓以往的机械型祛水器的构造• 以往的蒸汽祛水器是利用了蒸汽和水的比重差通过机械构造出来的。
• 以往的机械型祛水器在凝缩水较少时，为防止蒸汽泄漏，采用浮筒式或由温度差形成形状变化的热动式等的阀门堵塞排出口的结构。
• 间歇排水机械型祛水器的排水能力预计为凝缩水产生量的1.5～5倍的安全率。
•以往的蒸汽祛水器有转动部分 ⇒ 有维护保养的必要，耐久性2～4年⏹ 祛水器的实际挑选以往的祛水器选定为，由推测凝缩水产生量开始，凝缩水产生量可以根据设备的运作条件或祛水器的设置环境设想而计算出来。
对蒸汽配管凝缩水产生量的计算例〈条 件〉 配管：JIS-SGP100A 配管长30m周围温度：0℃，放散热度72.4W/m （保温材料：玻璃棉50㎜） 蒸汽供给压力：0.7MPa① 初期凝缩水产生量（锅炉起动时）：15.44㎏〔计算式〕凝缩水量＝（质量x 比热x 温度差x 配管长短）÷蒸汽潜热量 设备的开始时间以30分钟为例，15.44㎏x （60分/30分）＝30.88㎏/h② 从放热开始凝缩水的产生量：3.6㎏/h （初期凝缩水量的1/10左右）〔计算式〕凝缩水量＝3.6 x （放散热量÷蒸汽与饱和水的热焓差）以往机械型疏水阀以计算安全率进行选定机械型疏水阀的挑选是指凝缩水产生量的计算值乘以安全率来选定。
文丘里阀介绍
熙诚-文丘里阀
深圳市熙诚环保科技有限公司
Shenzhen Xicheng Environmental Protection Technology Co., Ltd
文丘里风量控制阀门的通风柜控制系统则能很好解决系统管网压力变化这一 问题，文丘里阀门能根据管网压力变化自动调整。这个过程是伴随管网压力变化 同时发生，从而避免了由风速控制系统来调节这一过程，实现了快速稳定的风量 控制。
深圳市熙诚环保科技有限公司
Shenzhen Xicheng Environmental Protection Technology Co., Ltd
文丘里风量控制阀是高精度、快速反应，与压力变化无关，采用快速直线行 程电动执行器驱动的风量控制设备；具有不受风管内静压变化影响，特有的阀芯 组件，内置精密的不锈钢弹簧，当风管内压力变化时，通过阀芯位置的改变来保 持一个恒定的风量。
熙诚-文丘里阀
深圳市熙诚环保科技有限公司
Shenzhen Xicheng Environmental Protection Technology Co., Ltd
变风量系统中，文丘里阀具有不受风管内静压变化影响，当风管内压力变化 时，通过阀芯位置的改变来保持一个恒定的风量。收到控制器提供一个控制命令 信号之后，便被迅速调节到相应的风量。只要风管的压力在变风量文丘里阀的工 作范围内，文丘里阀便会精确的控制风量。
文丘里阀改变了风量控制的模式，使得风量控制更加的稳定和精 确，阀门的压力无关性，对于风管中压力波动能作出极快的响应， 保证风量控制的稳定性，广泛应用在对风量需要精确控制的场所。
适合应用在某些要求控制负压的生物制品生产厂房，有毒有害、 化学实验室及生物安全实验室（如P3级生物实验室）等场所
文丘里阀
阀杆：φ12mm/SUS304不锈钢
滑动轴承：复合材料的Teflon®轴承。
阀芯及弹簧：PP组件+304不锈钢弹簧
滑阀：1.5mm厚防锈铝板
阀体保温：采用柔性25mm福乐斯保温板。
材质选用原则：所有选用元件和材料均符合CE标准。
2、运行环境：
上海慧控能源咨询公司（上海开利）
三、文丘里型变风量调节阀基本配置及任选项
功能配置
定风量控制（CAV）
双稳态控制 bistable state Air Volume
变风量控制（VAV）
气动（BAV）
电动（BSV）
控制类型
C定风量
D数字量
A + D模拟量+数字量
A + D模拟量+数字量
流量反馈信号
—
—
√
√
故障保护（停电阀位选择）
固定件
—
√
√
阀体保温（适用送风管道）
—
√
√
√
阀体保温（适用送风管道）
—
√
√
√
现场流量调整
√
√
√
√
控制器欠压报警输出
—
—
√
√
压力开关（欠压报警）
任选
√
任选
任选
低噪声扩散结构
√
√
√
√
以上阀门均带有压力无关控制器和经测试台标定的定位控制器。
二、文丘里变风量调节阀典型应用场合：
四、文丘里变风量调节阀技术特性：
1、基本结构：
对风道静压变化的反应时间：<1秒。
4、文丘里阀控制器：

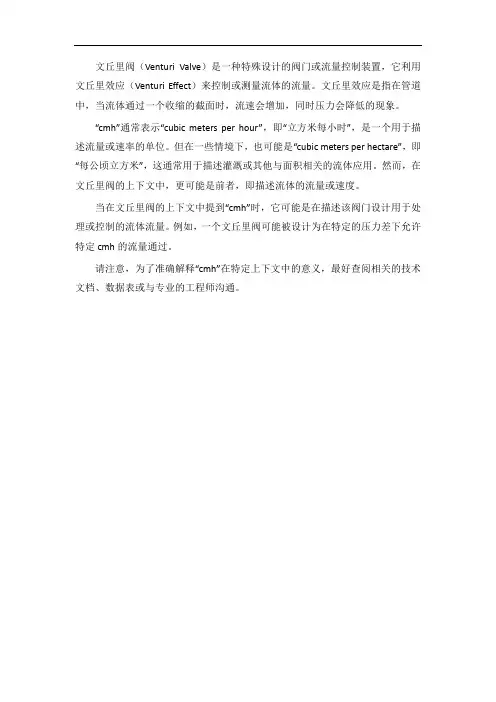

文丘里阀 cmh 意思
文丘里阀（Venturi Valve）是一种特殊设计的阀门或流量控制装置，它利用文丘里效应（Venturi Effect）来控制或测量流体的流量。
文丘里效应是指在管道中，当流体通过一个收缩的截面时，流速会增加，同时压力会降低的现象。
“cmh”通常表示“cubic meters per hour”，即“立方米每小时”，是一个用于描述流量或速率的单位。
但在一些情境下，也可能是“cubic meters per hectare”，即“每公顷立方米”，这通常用于描述灌溉或其他与面积相关的流体应用。
然而，在文丘里阀的上下文中，更可能是前者，即描述流体的流量或速度。
当在文丘里阀的上下文中提到“cmh”时，它可能是在描述该阀门设计用于处理或控制的流体流量。
例如，一个文丘里阀可能被设计为在特定的压力差下允许特定cmh的流量通过。
请注意，为了准确解释“cmh”在特定上下文中的意义，最好查阅相关的技术文档、数据表或与专业的工程师沟通。

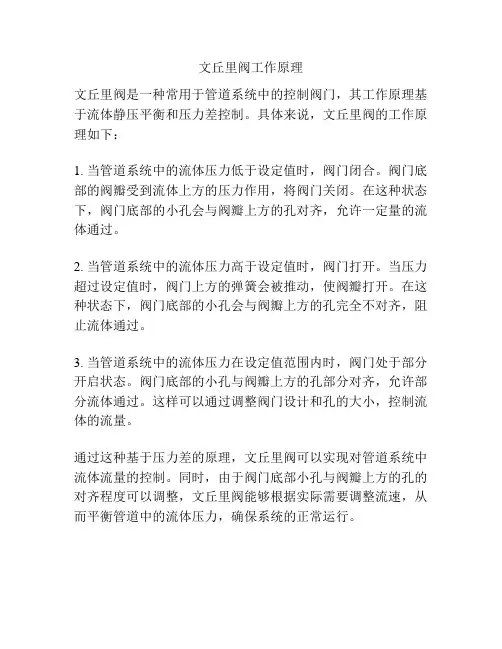

文丘里阀工作原理
文丘里阀工作原理
文丘里阀是一种常用于管道系统中的控制阀门，其工作原理基于流体静压平衡和压力差控制。
具体来说，文丘里阀的工作原理如下：
1. 当管道系统中的流体压力低于设定值时，阀门闭合。
阀门底部的阀瓣受到流体上方的压力作用，将阀门关闭。
在这种状态下，阀门底部的小孔会与阀瓣上方的孔对齐，允许一定量的流体通过。
2. 当管道系统中的流体压力高于设定值时，阀门打开。
当压力超过设定值时，阀门上方的弹簧会被推动，使阀瓣打开。
在这种状态下，阀门底部的小孔会与阀瓣上方的孔完全不对齐，阻止流体通过。
3. 当管道系统中的流体压力在设定值范围内时，阀门处于部分开启状态。
阀门底部的小孔与阀瓣上方的孔部分对齐，允许部分流体通过。
这样可以通过调整阀门设计和孔的大小，控制流体的流量。
通过这种基于压力差的原理，文丘里阀可以实现对管道系统中流体流量的控制。
同时，由于阀门底部小孔与阀瓣上方的孔的对齐程度可以调整，文丘里阀能够根据实际需要调整流速，从而平衡管道中的流体压力，确保系统的正常运行。
你了解菲尼克斯文丘里阀吗
我们生活中的阀门你了解吗？今天介绍的是菲尼克斯文丘里阀。
文丘里阀，是一款应用于实验室风量控制系统的核心产品，是蝶阀产品的升级替代产品。
与蝶阀对比，文丘里阀的物理结构使得风量控制精度提高了30%，误差值缩减到±5%以内，达到维持设定风量的要求；同时高速气流控制器提升200%反应速度，可在柜门移动一秒内快速响应，控制面风速回到设定值；文丘里阀的自调试机械结构（压力无关调节器）使控制区域不受管道内静压变化影响（压力无关特性）。
文丘里气流控制阀结合了机械的压力无关调节器与高速的气流控制器，将气流控制扩展至高水平。
通过空气动力学设计，阀门具有静音工作性能。
但设备比较昂贵，适合应用在某些要求控制负压的生物制品生产厂房，有毒有害、化学实验室及生物安全实验室（如P3级生物实验室）等场所。
因为要考虑人身安全问题，系统压差控制必须是高精度、高可靠性的。
文丘里气流控制阀有三种类型——定风量阀，可提供稳定的气流量；双稳态阀，可提供两种不同的气流量，即大、最小流量；变风量阀，可通过对指令低于1秒钟的响应和流量反馈信号闭环控制空气流量。
变风量系统中，文丘里阀具有不受风管内静压变化影响，当风管内压力变化时，通过阀芯位置的改变来保持一个恒定的风量。
收到控制器提供一个控制命令信号之后，便被迅速调节到相应的风量。
只要风管的压力在变风量文丘里阀的工作范围内，文丘里阀便会精确的控制风量。
采用了文丘里阀方案后，设计者几乎可以不需考虑风管系统最近回路和最不利回路间的差异，文丘里阀可以轻而易举消除这类不利因素，在系统调试时不存在风管压力平衡工作。
安装之后，只要按照接线图连接上相应的输入/输出监控点，便能立即投入使用，省却了大量的现场调试时间。
文丘里风量控制阀门的通风柜控制系统则能很好解决系统管网压力变化这一问题，文丘里阀门能根据管网压力变化自动调整。
这个过程是伴随管网压力变化同时发生，从而避免了由风速控制系统来调节这一过程，实现了快速稳定的风量控制。
