常用低压控制电器
图1.5 自动空气断路器的原理图
8
1.5 熔断器
熔断器中的熔体俗称保险丝或熔丝，一般为电阻率较高且熔点较低的合金制成，例如铅锡合 金等，或用截面积很小的良导体制成，例如铜、银等。它串接在被保护的电路中，当电路发 生短路时，过大的短路电流使熔丝熔断，从而切断电源，达到保护线路和电气设备的目的。 熔断器是电路中最常用最有效的短路保护电器。常用的熔断器有管式、嵌入式和螺旋式三种， 如图1.6所示。
常用低压控制电器
低压控制电器种类繁多，按动作性质可分为手动电器和自动电器两类。手动电器必须由人工 操纵，如闸刀开关、组合开关、按钮等。自动电器是随某些电信号（如电压、电流等）或某 些物理量的变化而自动动作的，如继电器、接触器、行程开关等。控制电器还有实现保护功 能的保护电器，如熔断器、热继电器等。
（a）结构图
图1.7 交流接触器
（b）符号
10
1.7 继电器
继电器是用于控制电路和保护电路的电器，它主要用来传递信号、并不直接去操纵主电
路。继电器类型很多，工作原理也不相同，但都是在某种物理星如电压、电流、温度、压力、
速度及行程等的作用下而动作的，当这些物理量达到某一预定数值时，继电器就开始工作，
（a）原理图
图1.9 热继电器
发热元件 FR
F R
动断 触点
（b）符号
13
3．时间继电器
时间继电器是一种从得到输入信号（线圈通电或断电）起，经过一段时间延时后才动作
的继电器。时间继电器具有延时作用，适用于定时控制，可用于按照所需时间间隔来接通、
断开或换接被控制电路。时间继电器按触点延时动作的不同，可分为通电延时型和断电延时
用手按，而行程开关则是用运动部件上的撞块（或挡板）来撞压的。当撞块压着行程开关时，
工厂常用低压电器
2.1 低压断路器
2.1.6常用典型低压断路器
万能式低压断路器又称为框架式断路器，国产主要有DW15 、DW16和DWX15及DW45等系列，还有引进国外技术 生产的ME、AH、3WE等系列产品。DW15系列适用于交 流50 Hz，额定工作电压至1 140 V，额定电流至4 000 A的低压电路中，用来配电、保护低压电网及电源设备的过 载、欠电压和短路，还可以用来保护电动机，还可在正常条 件下做不频繁的启动控制，DW15系列的结构示意图如图25所示。
上一页 下一页 返回
2.1 低压断路器
2.1.4脱扣器的种类及作用 低压断路器配置的脱扣器有多种形式，有的配置单一的脱扣
器，更多的是配置两种或两种以上的脱扣器，当配置两种及 两种以上的脱扣器的称为复式脱扣器。根据脱扣器的工作原 理不同，常见的脱扣器分为以下几种： （1）过流脱扣器。过流脱扣器均与被保护电路串联，在正 常情况下，其感测元件的电流虽不为0，但不足以使自由脱 扣机构动作，当其工作电流超过整定值时，其感测元件才会 动作，使断路器延时或瞬时分断主电路。根据其原理又分为 瞬时动作的电磁式过流脱扣器、过载长延时反时限动作的双 金属片热脱扣器、过载长延时反时限动作短路瞬时动作的液 压脱扣器、过载长延时短路短延时及特大短路瞬时动作的半 导体脱扣器。
工厂常用低压电器
2.1 低压断路器
2.1.1低压断路器的用途、特点、种类
1.断路器的用途 低压断路器俗称自动空气开关，是低压配电网中主要开关电
器之一，它不仅可以接通和分断正常负载电流、电动机工作 电流和过载电流，而且能接通和分断短路电流。主要在不频 繁操作的低压电路中作为电源开关使用，并对线路和电气设 备及电动机等起保护作用，当它们发生过载、严重过流、短 路、断相、漏电等故障时，能自动切除故障线路及故障设备 。
常见低压电器
选用熔断器，一般应符合下列原则： 1.根据用电网络电压选用相应电压等级的熔断器； 2.根据配电系统可能出现的最大故障电流、选用具有 相应分断能力的熔断器； 3.在电动机回路中用作短路保护时，为避免熔体在电 动机起动过程中熔断，对于单台电动机，熔体额 定电流≥（1.5~2.5）*电机额定电流；对于多*容量最 大一台电动机的额定电流+其余电动机的计算负 荷电流。
4. 对电炉及照明等负载的短路保护，熔体的额定电流等 于或稍大于负载的额定电流； 5. 采用熔断器保护线路时，熔断器应装在各相线上。在 二相三线或三相四线回路的中性线上严禁装熔断器， 这是因为中性线断开会引起电压不平衡，可能造成设 备烧毁事故。在公共电网供电的单相线路的中性线上 应装熔断器，电业的总熔断器除外。 6. 各级熔体应相互配合、下一级应比上一级小。
接触器适用于远距离频繁接通和分断交、直流主电 路及大容量控制电路。可分为交流接触器和直流接 触器两种。接触器主要由主触头、灭弧系统、电磁 系统、辅助触头和支架等组成。交流接触器主要有 CJ0、CJ10、CJ12、 CJ12B系列以及众多的盒子品 牌。直流接触器主要有CZ0系列。
2016.1.12
在低压配电设备中常用的低压电器有：
1.低压断路器
低压断路器也称为低压自动开关，主
要作为不频繁地接通或分断电路之用。 而且低压断路器还具有过载、短路和 失压保护装置，在电路发生过载、短 路、电压降低或消失时，断路器可自 动切断电路，从而保护电力线路及电 源设备。
熔断器是一种简单的保护电器，在低压配电电路中， 主要用于短路保护。它串联在电路中，当通过的电 流大于规定值时，以它本身产生的热量，使熔体熔 化而自动分断电路。熔断器与其他电器配合，可以 在一定的短路电流范围内进行有选择的保护。

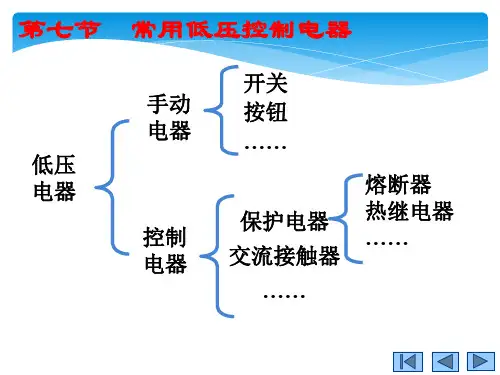

《电子电工技术》课件——常用低压控制电器
动作过程 SB3
SB1
KM2
FR STa KM1
SB1KM1 小车正向运行 至A端撞STa KTa 延时2分钟 KM 2 小车 反向运行至B端 撞STb KTb 延时2分钟 KM1 小车正 向运行……如此往 反运行。
KM1 KTb
STa SB2
KM1
KTa STb KM2
KM2 KTa
KTb
STb
B'
KM
自保持
按下按钮（SB），线圈（KM）通电，
电机起动；同时，辅助触头（KM）闭合，
M 3~
即使按钮松开，线圈保持通电状态，电机
连续运转。
3、电动控制电路中的保护环节
保护 的类型：
失压保护：采用交流接触器控制 短路保护：加熔断器
过载保护：加热继电器
（1）、 过载保护：加热继电器
L1 L2 L3 Q FU
起动后工作台控制要求：
(1) 运动部件A从1到2
自
(2)运动部件B从3到4
动
(3)运动部件A从2回到1
循 环
(4)运动部件B从4回到3
工作台位置控制电路
SB1
SB2
FR
KMAR ST2
KMAF
设计步骤：
(1)根据动作顺序 设计控制电路。
(2)检查有无互锁。
(3)检查能否正确 启动 、停车。
KMAF ST3
常开
延 通电后
时 延时动合
动 作
常闭 通电后
延时动断
常闭 断电后 延时动合
常开 断电后 延时动断
七、 行程开关 用作电路的限位保护、行程控制、
自动切换等。
结构与按钮类似，但其动 作要由机械撞击。
01 第1章 常用低压控制电器(4-6)
INmax —容量最大电机的额定电流
快速熔断器： 与接入被保护电路的方式有关：接入交流侧、接入直流侧 以及接入整流桥臂等，视具体情况套用公式即可求出。
7
第五节 低压开关和低压断路器
一、低压断路器
又称自动空气开关或自动空气断路器，集控制和多种保
护功能于一体，正常工作时，作电源开关；发生短路、过载 和失压等故障时，能自动跳闸切断故障电路，从而保护线路
需极数及使用场合来选用。
★ 刀开关的额定电压是指在规定条件下，保障其安全可靠工 作所承受的最大电压值；（一般交流500V，直流440V以下）
★ 刀开关的额定电流应大于负载额定电流。
（1）用于照明和电热负载时，额定电流不小于电路所有负载 额定电流之和的两极开关。 （2）用于控制电动机的直接起动和停止时，额定电流不小于 电动机额定电流3倍的三极开关 。
电压继电器、电流继电器
三、熔断器
四、开关类：低压断路器
五、主令电器
结构、工作原理、图形、文字符号及其选择。
24
3
3、无填料封闭管式熔断器
熔断管为钢纸，熔体为变 截面的熔片。常用于导线、 电缆及电气设备中。
4、有填料封闭管式熔断器
熔管为高频瓷，熔体是网状紫 铜片，周围填满石英砂。用于 短路电流较大的电力系统中。
4
5、快速熔断器
熔断时间短，管内有石英填料 ，熔体采用导热性强、热容量
小的银片，主要用于半导体硅
SA
16
第六节
一、按钮
主令电器
1、作用：在低压控制电路中用于手动发出控制信号 2、结构：由按钮帽、复位弹簧、桥式触头和外壳等 3、分类及其工作原理 （1）、起动按钮： 带有常开触头，按下按钮帽， 常开触头闭合，松开按钮帽， 常开触头复位。 （2）、停止按钮： 带有常闭触头，按下按钮帽， 常闭触头断开，松开按钮帽， 常闭触头复位。
常用低压电器
4、极限分断能力。熔断器所能分断的最大短路电流值，分断能力的大小与熔断器的灭弧能力有关， 而与熔体的额定电流值无关。熔断器的极限分断能力必须大于线路中可能出现的最大短路电流值。
二 熔断器
瓷插式熔断器
二 熔断器
螺旋式熔断器
二 熔断器
二 熔断器
1、瓷底座；2、弹簧片；3、管体； 4、绝缘手柄；5、熔体 有填料封闭管式熔断器
（三）组合开关
（三）组合开关
组合开关的选用
1、用于一般照明、电热电路、其额定电流应大于或等于 被控电路的负载电流总和。 2、当用作设备电压映入开关时，其额定电流稍大于或等 于被控电路的负载电流总和。 3、当用于直接控制电动机是，其额定电流一般可取电动 机额定电流的2—3倍。
低压断路器
二 低压断路器
胶木盖
胶壳开关不适合用来直接控制5.5KW以上的交流电动机
（一）胶壳刀开关
胶壳开关的选用
1、额定电压的选择：刀开关的额定电压要大于或 等于线路实际的最高电压。 2、额定电流的选择：当作为隔离开关使用时，刀开关 的额定电流要等于或稍大于线路实际的工作电流。
（二）铁壳开关
消弧机构 静触头 速断弹簧
动触头
二 熔断器
1、铜圈；2、熔管；3、管帽；4、插座； 5、特殊垫圈；6、熔片；7、触刀
无填料封闭管式熔断器
二 熔断器
熔体额定电流IRN的选择 1、当熔断器保护电阻性负载时，熔体额定电流等于或大于电路的工作电流 即可。即：IRN≥IL 2、当熔断器保护一台电动机时，考虑到电动机受启动电流的冲击，必须 要保证熔断器不会因为电动机启动而熔断。即：IRN≥（1.5-2.5）IN，IN 为电动机额定电流。 3、当熔断器保护多台电动机时。即IRN≥（1.5-2.5）ImN+∑IN，ImN为容量最 大的电动机额定电流；∑IN为其余电动机额定电流之和。
矿山常用低压保护电器功能与介绍
矿山常用低压保护电器功能与介绍摘要：本文介绍了矿山几种常见的低压控制保护电器，对其性能作了详细的分析，具有一定借鉴意义。
关键词：低压；保护电器；低压断路器；磁力起动器；接触器Abstract: this paper introduces several common low voltage control mine protection electric equipment, its performance has made the detailed analysis, with a certain reference.Keywords: low voltage; Protection appliance; Low voltage circuit breaker; Electromagnetic starter is; contactor0 引言低压控制保护电器指电压在500V以下的各种控制设备、电器、继电器及保护设备等。
本文对刀开关、熔断器、低压断路器、接触器、磁力起动器及各种继电器等进行了性能及技术分析。
1熔断器熔断器是用来防止电路和设备长期通过过载电流和短路电流，起断路功能的保护元件。
它由金属熔件(熔体、熔丝)、支持熔件的接触结构组成。
1) 封闭式熔断器。
封闭式熔断器其构造简单，采用耐高温的密封保护管，内装熔丝或熔片。
当熔丝熔化时，管内气压很高，能起到灭弧的作用，还能避免相问短路。
这种熔断器常用在容量较大的负载上作短路保护。
大容量的能达到1 kA。
2)螺旋式熔断器。
螺旋式熔断器其构造简单，型号为RLl型。
当熔丝熔断时，极片被弹落，需要更换熔丝管。
常用于配电柜中。
3) 瓷插式熔断器。
瓷插式熔断器其构造简单，国产规格有0.5A、1 A、1．5A、2A、3A、5A、7A、10A、15A、20A、25A、30 A 35A、40A、50A、60A、65A、70A、75A、80A、1 00A等。
4)填充料式熔断器。
其它常用低压电器
第35页/共87页
万能转换开关是具有更多操作位置和触点，能换接多个电路的一种手控电器。因它能控制多个电路，适应复杂电路要求， 故称“万能”转换开关。万能转换开关主要用于控制电路换接， 也可用于小容量电动机的启动、换向、调速和制动控制。 万能转换开关的结构如图1-30所示，它由触点座、凸轮、 转轴、定位结构、螺杆和手柄等组成，并由1～20层触点底座叠装，其中每层底座均装三对触点， 并由触点底座中的凸轮（套在转轴上）来控制三对触点的接通和断开。由于凸轮可制成不同形状，因此转动手柄到不同位置时，通过凸轮作用， 可使各对触点按所需的变化规律接通或断开，以达到换接电路的目的。
》熔断器的安秒特性
第42页/共87页
图1.1 熔断器图形、文字符号
返 回
第43页/共87页
2、熔断器的安秒特性 I为熔体额定电流
熔体通过的电流（A）
1.25I
1.6I
1.8I
2.0I
2.5I
3I
4I
8I
熔断时间(s)
∞
3600
1200
40
8
4.5
2.5
1
表1.1 常用熔体的安秒特性
3.封闭式负荷开关（铁壳开关）用于工矿企业、农村电力灌溉和电热、照明等各种配电设备中。
作用：手动通断电路及短路保护。
第5页/共87页
结构：
由刀开关、熔断器、灭弧装置、操作机构和钢板做成的外壳构成。
操作机构：装有机械连锁，使盖子打开时手柄不能合闸，手柄合闸时盖子不能打开，以保证操作安全。
速动弹簧：使刀开关的接通与断开速度与手柄操作速度无关，有利于灭弧。
通常取IN为熔断器的熔断电流，熔断时间约为30～40s。
第45页/共87页
万能转换开关是具有更多操作位置和触点，能换接多个电路的一种手控电器。因它能控制多个电路，适应复杂电路要求， 故称“万能”转换开关。万能转换开关主要用于控制电路换接， 也可用于小容量电动机的启动、换向、调速和制动控制。 万能转换开关的结构如图1-30所示，它由触点座、凸轮、 转轴、定位结构、螺杆和手柄等组成，并由1～20层触点底座叠装，其中每层底座均装三对触点， 并由触点底座中的凸轮（套在转轴上）来控制三对触点的接通和断开。由于凸轮可制成不同形状，因此转动手柄到不同位置时，通过凸轮作用， 可使各对触点按所需的变化规律接通或断开，以达到换接电路的目的。
》熔断器的安秒特性
第42页/共87页
图1.1 熔断器图形、文字符号
返 回
第43页/共87页
2、熔断器的安秒特性 I为熔体额定电流
熔体通过的电流（A）
1.25I
1.6I
1.8I
2.0I
2.5I
3I
4I
8I
熔断时间(s)
∞
3600
1200
40
8
4.5
2.5
1
表1.1 常用熔体的安秒特性
3.封闭式负荷开关（铁壳开关）用于工矿企业、农村电力灌溉和电热、照明等各种配电设备中。
作用：手动通断电路及短路保护。
第5页/共87页
结构：
由刀开关、熔断器、灭弧装置、操作机构和钢板做成的外壳构成。
操作机构：装有机械连锁，使盖子打开时手柄不能合闸，手柄合闸时盖子不能打开，以保证操作安全。
速动弹簧：使刀开关的接通与断开速度与手柄操作速度无关，有利于灭弧。
通常取IN为熔断器的熔断电流，熔断时间约为30～40s。
第45页/共87页
电气11.11常用低压控制和保护电器
和失压及欠压保护，广泛应用于自动控制电路，
其主要控制对象是电动机，也可用于控制其它电 力负载，如电热器、照明、电焊机、电容器组等。
2dz0f6c7b 低压电器/断路器、电气技术
（一）刀开关 刀开关是最简单的手动控制设备，其功能是 不频繁的通断电路。根据闸刀的构造，可分为胶
盖刀开关和铁壳刀开关两种。 1.胶盖刀开关：胶盖刀开关的主要特点是容 量小，常用的有 15A．30A，最大为 60A；没有灭
去了。也是因为这里长久没有多少食物，小脑袋的猫。低压电器凉了
弧能力；容易损伤刀片； 2.铁壳刀开关：铁壳刀开关的主要特点是有
灭弧能力；
（二）熔断器 熔断器用来防止电路和设备长期通过过载 电流和短路电流，是有断路功能的保护元件。
去了。也是因为这里长久没有多少食物，小脑袋的猫。低压电器凉了
1.瓷插式熔断器构造简单，国产熔体有 0.5
—100A 以上多种规格。 2.螺旋式熔断器当熔丝熔断时，色片被弹落，
需要更换熔丝管，常用于配电柜中。 3.封闭式熔断器采用耐高温的密封保护管，
去了。也是因为这里长久没有多少食物，小脑袋的猫。低压电器凉了
（三）低压断路器 低压断路器是工程中应用最广泛的一种控
制设备，曾称自动开关或空开。
它除具有全负荷分断能力外，还具有短路保
护、过载保护和失、欠电压保护等功能，并且具
有很好的灭弧能力。
去了。也是因为这里长久没有多少食物，小脑袋的猫。低压电器凉了
内装熔丝或熔片。
Hale Waihona Puke 去了。也是因为这里长久没有多少食物，小脑袋的猫。低压电器凉了
4.填充料式熔断器这种熔断器是我国自行
设计的，它的主要特点是具有限流作用及较高的
极限分断能力。
常见的12类低压电器介绍
常见的12类低压电器介绍低压电器该如何定义呢？低压电器泽是指工作于交流50Hz，交流额定电压1200V以下、直流额定电压1500V以下，在该电压等级下起通断、保护、控制或调节作用的电器产品。
由于低压电器的使用范围广泛，因此也导致低压电器的种类、数量较多。
下面将以低压配电电器和低压控制电器两大类，来为大家介绍常见的低压电器产品。
低压配电电器的主要类型低压配电电器主要有刀开关、转换开关、熔断器、断路器等，对低压配电电器的主要技术要求是分断能力强、限流效果高、动稳定和热稳定性高、操作过电压低。
常见的有4类：（1）刀开关：包括大电流刀开关、熔断器式刀开关、开关板用刀开关、负荷开关。
主要用于电路隔离，也能接通和分断额定电流。
（2）转换开关：包括组合开关、换向开关。
用于两种以上电源或负载的转换和通断电路。
（3）断路器：包括框架式断路器。
用于线路过载、短路或欠压保护，也可用作不频繁接通和分断电路。
（4）熔断器：包括有填料熔断器、无填料熔断器、快速熔断器、自复熔断器。
用于线路或电气设备的短路和过载保护。
低压控制电器主要类型低压控制电器主要有接触器、控制继电器、起动器、主令电器等，对低压控制电器的主要技术要求是适当的转换能力、操作频率高、电寿命和机械寿命长等。
常见的有8类：（1）接触器：包括交流接触器和直流接触器。
主要用于远距离频繁起动或控制电动机，接通和分断正常工作的电路。
（2）控制继电器：包括电流继电器、电压继电器、时间继电器、中间继电器、热继电器。
主要用于控制其他电器或做主电路的保护。
（3）起动器：包括磁力起动器和减压起动器。
主要用于电动机的起动和正反向控制。
（4）控制器：包括凸轮控制器和平面控制器。
主要用于电气控制设备中转换主回路或励磁回路的接法，以达到电动机起动、换向和调速的目的。
（5）主令电器：包括按钮、限位开关、微动开关、万能转换开关。
主要用于接通和分断控制电器。
（6）电阻器：铁基合金电阻。
用于改变电路的电压、电流等参数或变电能为热能。
常用低压电器
塑壳式(又称 装置式)
框架式(又称 万能式)
2021/1/7
DW16
除用作配电网 络的保护开关 外，还用作电 动机、照明线 路的控制开关
主要用作配 电网络的 保护开关
（一）结构及工作原理 DZ5型低压断路器
在电气控制线路中，主要采用的是DZ5型和 DZ10系列低压断路器
a）外形； b）结构；
DZ5—20型 低压断路器
常用低压 电器
2021/1/7
目录
低压电器的基本知识 开关 熔断器 主令电器 接触器 继电器
2021/1/7
第一节：低压电器的基本知识
一、低压电器的定义 电器： 凡是自动和手动接通和断开电路，以及 能实现对电路或非电对象进行切换、控 制、保护、检测、变换和调节目的的电 器元件。
2021/1/7
第一节：低压电器的基本知识 一、低压电器的定义
电2磁021/1式/7 电流动作型漏电断路器结构
2021/1/7
结构
2021/1/7
防止操作时触 及带电体或分 断时产生的电 弧飞出伤人
符号 型号
Q（QS）
SA
2021/1/7
（二）封闭式负荷开关 在开启式负荷开关的基础上改进设计的一种 开关。 作用：用于手动不频繁的接通和断开带负载 的电路以及作为线路末端的短路保护，也可 用于控制15kW以下的交流电动机不频繁的直 接起动和停止。
2021/1/7
断路器工作原理演示
2021/1/7
请点击
DZ10型低压断路器操作手柄的三个位置：
合闸位置 自由脱扣位置 分闸和再扣位置
DZ10型低压断路器采用钢片灭弧栅，因为脱 扣机构的脱扣速度快，灭弧时间短，一般断路 时间不超过一个周期（0.02s），断流能力就 比较大。
常用低压电器
常用低压电器
第一页，共43页。
1.1 常用低压电器
低压电器定义:指工作在交流电压小于1200V、直流电压小于1500V的电
路中起通断、保护、控制或调节作用的电气设备，以及利 用电能来控制、保护和调节非电过程和非电装置的用电设备。
分类： （1）按动作原理分
手动电器：人手操作发出动作指令的电器，例如刀开关、按钮等。
第九页，共43页。
一、电压、电流继电器
电流继电器： 根据输入（线圈）电流大小而动作的继电器。
过电流继电器：
当电路发生短路及过流时立即将电路切断，小于整定电流时继电器
不动作，大于整定电流时，继电器动作；
整定范围：交流为（110%-350%）IN，直流为（70%-300%）IN。
欠电流继电器：
当电路电流过低时立即将电路切断。当电流大于或等于整定电流时，
3）“启动”与“停止”交替动作的按钮必须是
黑白、白色或灰色； 4）“点动”按钮必须是黑色； 5）“复位”必须是蓝色，当复位按钮还有停
止作用时，则必须是红色。
第三十四页，共43页。
第三十五页，共43页。
二、行程开关
作用：根据运动部件位置而切换电
路，用来控制运动部件的运动 方向、行程大小或位置保护。
种类： 电流继电器、电压继电器、中间继电器、时间继电器、热继电器以及温度、 压力、计数、频率继电器等。
属于电磁式继电器，结构、工作原理与接触
器相似，由电磁系统、触点系统和释放弹簧
组成。由于继电器用于控制电路，流过触点 的电流小，故不需要灭弧装置。
参数：返回系数K；吸合时间；释放时间；
电磁式继电器文字图形符号：
自动电器：产生电磁吸力而自动完成动作指令的电器，例如接触器、继电器、 电磁阀等。
第一页，共43页。
1.1 常用低压电器
低压电器定义:指工作在交流电压小于1200V、直流电压小于1500V的电
路中起通断、保护、控制或调节作用的电气设备，以及利 用电能来控制、保护和调节非电过程和非电装置的用电设备。
分类： （1）按动作原理分
手动电器：人手操作发出动作指令的电器，例如刀开关、按钮等。
第九页，共43页。
一、电压、电流继电器
电流继电器： 根据输入（线圈）电流大小而动作的继电器。
过电流继电器：
当电路发生短路及过流时立即将电路切断，小于整定电流时继电器
不动作，大于整定电流时，继电器动作；
整定范围：交流为（110%-350%）IN，直流为（70%-300%）IN。
欠电流继电器：
当电路电流过低时立即将电路切断。当电流大于或等于整定电流时，
3）“启动”与“停止”交替动作的按钮必须是
黑白、白色或灰色； 4）“点动”按钮必须是黑色； 5）“复位”必须是蓝色，当复位按钮还有停
止作用时，则必须是红色。
第三十四页，共43页。
第三十五页，共43页。
二、行程开关
作用：根据运动部件位置而切换电
路，用来控制运动部件的运动 方向、行程大小或位置保护。
种类： 电流继电器、电压继电器、中间继电器、时间继电器、热继电器以及温度、 压力、计数、频率继电器等。
属于电磁式继电器，结构、工作原理与接触
器相似，由电磁系统、触点系统和释放弹簧
组成。由于继电器用于控制电路，流过触点 的电流小，故不需要灭弧装置。
参数：返回系数K；吸合时间；释放时间；
电磁式继电器文字图形符号：
自动电器：产生电磁吸力而自动完成动作指令的电器，例如接触器、继电器、 电磁阀等。
电力电子器件常用低压电器
机 械
电 常用低压电器
子 学
主讲人： 指导老师：
常用低压电器
11
电力系统介绍
12
空气开关介绍及选型
13 漏电保护器介绍及选型
14 交流接触器介绍及选型
15
变频器介绍及接线
16 控制柜中其他元件
1.1 电力系统介绍
电力系统的组成：
工业
农业
商业
生活
发电 + 输电 + 变电 + 配电 + 用电
电网
电力系统
ACB的体积最大，安装繁杂； MCB的体积小，安装方便； MCCB处中间。
2.2 空气开关分类
3、应用场合不同
框架断路器(ACB)：额定电流范围400A～6300A，多 作为主断路器，主要用于低压配电系统的进线、母 联及其它大电流回路的关合。 塑壳断路器(MCCB)：额定电流范围16A～1600A，多 作为配电电器，主要用于低压配电系统的进出线、 电动机保护。 微型断路器(MCB)：额定电流范围0.5A～125A，多 被用在负载端，主要用于建筑物和用电设备的终端 配电箱内。
1.2 低压配电系统简介
配电箱/配电柜联系与区别 配电箱常指小型的电源分配箱，一般是家庭用的。 配电柜则多用工业用电和建筑用电等。（统称） MCC（Motor Control Center）控制柜，即电动机 控制中心
1.3 低压电器简介
漏电保护器
继 电 器
低压配电柜
断 路 器
交流接触器
1.3 低压电器简介
安装形式：固定式 插拔式 抽屉式
控制器：热磁式 单磁式 电子式
扩展功能：通讯 电动操作 漏电保护
2.2 空气开关分类
3、MCB 微型断路器
电 常用低压电器
子 学
主讲人： 指导老师：
常用低压电器
11
电力系统介绍
12
空气开关介绍及选型
13 漏电保护器介绍及选型
14 交流接触器介绍及选型
15
变频器介绍及接线
16 控制柜中其他元件
1.1 电力系统介绍
电力系统的组成：
工业
农业
商业
生活
发电 + 输电 + 变电 + 配电 + 用电
电网
电力系统
ACB的体积最大，安装繁杂； MCB的体积小，安装方便； MCCB处中间。
2.2 空气开关分类
3、应用场合不同
框架断路器(ACB)：额定电流范围400A～6300A，多 作为主断路器，主要用于低压配电系统的进线、母 联及其它大电流回路的关合。 塑壳断路器(MCCB)：额定电流范围16A～1600A，多 作为配电电器，主要用于低压配电系统的进出线、 电动机保护。 微型断路器(MCB)：额定电流范围0.5A～125A，多 被用在负载端，主要用于建筑物和用电设备的终端 配电箱内。
1.2 低压配电系统简介
配电箱/配电柜联系与区别 配电箱常指小型的电源分配箱，一般是家庭用的。 配电柜则多用工业用电和建筑用电等。（统称） MCC（Motor Control Center）控制柜，即电动机 控制中心
1.3 低压电器简介
漏电保护器
继 电 器
低压配电柜
断 路 器
交流接触器
1.3 低压电器简介
安装形式：固定式 插拔式 抽屉式
控制器：热磁式 单磁式 电子式
扩展功能：通讯 电动操作 漏电保护
2.2 空气开关分类
3、MCB 微型断路器
电气工程知识：常用低压控制和保护电器有什么.doc
电气工程知识：常用低压控制和保护电器有什么低压电器指电压在500V以下的各种控制设备、继电器及保护设备等。
用的低压电器设备有刀开关、熔断器、低压断路器、接触器、磁力启动器及各种继电器等。
1、刀开关铁壳刀开关的主要特点是：有灭弧能力；有铁壳保护和联锁装置（即带电时不能开门），所以操作安全；有短路保护能力；只用在不频繁操作的场合。
铁壳刀开关容量选择一般为电动机额定电流的3倍。
2、低压断路器曾称自动开关或空开。
它除具有全负荷分断能力外，还具有短路保护、过载保护和失欠电压保护等功能，并且具有很好的灭弧能力。
常用作配电箱中的总开关或分路开关。
3、接触器接触器也称为电磁开关，它是利用电磁铁的吸力来控制触头动作的。
接触器按其电流可分为直流接触器和交流接触器两类，工程中常用交流接触器。
接触器主要技术数据有额定电压、额定电流（均指主触头）、电磁线圈额定电压等。
应用中一般选其额定电流大于负载工作电流，通常负载额定电流为接触器额定电流的70％－80％。
交流接触器的主要特点如下。
（l）它是用按钮控制电磁线圈的，电流很小，控制安全可靠。
当环境潮湿时，可选用电磁线圈电压为36V的安全电压进行控制。
（2）电磁力动作迅速，可以频繁操作，常用接触器控制电动机负荷运行。
（3）可以用附加按钮实现多处控制一台电动机或遥控功能。
（4）具有失电压或欠电压保护作用，当电压过低时，接触器自动断电。
4、磁力起动器磁力起动器由接触器、按钮和热继电器组成。
它具有接触器的一切特点，且具有热继电器保护作用，有的还具有可逆运行功能。
低压控制电器直接控制主电路，都有一定的灭弧能力。
通常采用的灭弧方法有磁吹式灭弧和栅片灭弧，后者是工程中低压电器的常用灭弧方法。
最全面的常用低压电器共58页文档
46、我们若已接受最坏的，就再没有什么损失。——卡耐基 47、书到用时方恨少、事非经过不知难。——陆游 48、书籍把我们引入最美好的社会，使我们认识各个时代的伟大智者。——史美尔斯 49、熟读唐诗三百首，不会作诗也会吟。——孙洙 50、谁和我一样Hale Waihona Puke 功，谁就会和我一样成功。——莫扎特
1、不要轻言放弃，否则对不起自己。
2、要冒一次险!整个生命就是一场冒险。走得最远的人，常是愿意 去做，并愿意去冒险的人。“稳妥”之船，从未能从岸边走远。-戴尔．卡耐基。
梦 境
3、人生就像一杯没有加糖的咖啡，喝起来是苦涩的，回味起来却有 久久不会退去的余香。
最全面的常用低压电器 4、守业的最好办法就是不断的发展。 5、当爱不能完美，我宁愿选择无悔，不管来生多么美丽，我不愿失 去今生对你的记忆，我不求天长地久的美景，我只要生生世世的轮 回里有你。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
二、断路器
3、常用的低压断路器为塑壳式，其外形及结构如图 6-2所示。
(a) 外形
(b)图形和文字符号
图6-2 几种常见断路器结构示意图
二、断路器
4、结构原理：一般采用立体布置，操作机 构在中间，外壳顶部突出红色分断按钮和绿色 停止按钮，通过储能弹簧连同杠杆机构实现开 关的接通和分断。壳内底座上部为热脱扣器， 由热元件和双金属片构成，作过载保护；下部 为电磁脱扣器，由电流线圈和铁心组成，作短 路保护用；主触点系统在操作机构的下面，由 动触点和静触点组成，用以接通和分断主电路， 并采用栅片灭弧。另外，动合触点和动断触点 各一对，可用作信号指示或控制电路用。主、 辅触点接线柱伸出壳外，便于接线。
二、断路器
5、安装：断路器应垂直于配电板安 装，电源引线应接到上端，负载引线接到 下端；断路器用作电源总开关或电动机的 控制开关时，在电源进线侧必须加装刀开 关或熔断器，以形成明显的断点；使用过 程中若遇到分断短路电流，应及时检查触 点系统，若发现电灼烧痕，应及时修理或 更换。
三、热继电器
1、作用：利用电流的热效应原理制成的一种自动电 器，在电路中用作电动机的过载保护。
低压保护电器主要用于对控制线路和 电气设备进行保护。例如，电路中发生过 载、短路等故障，如不及时切断电源，就 会烧毁线路和电气设备，甚至引起火灾， 造成人员伤亡，因此，在电气控制线路中， 必须安装低压保护电器。常用的低压保护 电器主要是熔断器、低压断路器（自动空 气开关）和热继电器等。
一、熔断器
熔断器俗称保险丝。 1、作用：在低压配电网络和电力拖动系统中 用来作短路保护。使用时，熔断器应串联在所保护 的电路中。 2、工作原理：当线路或设备发生短路时，通 过熔断器的电流达到或超过某一规定值，以其自身 产生的热量使熔体熔断，使线路或电气设备脱离电 源，起到保护作用。
第六章 常用低压电器及电动机 控制电路
第一节 低压保护电器
第一节 低压保护电器
【教学目标】 1、了解常见低压保护电器的类型和结构
； 2、掌握常见低压保护电器工作原理和在
电路中的保护作用。 【教学重点】 常见低压保护电器在电路中的保护作用 【教学难点】 常见低压保护电器工作原理
第一节 低压保护电器
热元件
动断触点
(c)图形文字符号
图6-3 热继电器 (b) 结构示意图
三、热继电器
4、使用：常用的热继电器型号有JR0 和JR16系列。
选择热继电器时，应根据电动机的额 定电流来确定热继电器的型号及热元件的 电流等。在一般情况下，可选用两相结构 的热继电器；双金属片式热继电器一般用 于轻载、不频繁起动电动机的过载保护； 对于重载、频繁启动的电动机，可采用过 电流继电器作过载和短路保护；热元件的 额定电流等级，一般略大于电动机的额定 电流，待热元件选定后，可根据电动机的 额定电流调整热继电器的额定电流。
第一节 低压保护电器
【课后作业】 教材中“思考与练习”第3、4、7、8题。
一、熔断器
3、特点：结构简单、分断能力高、安装体积小、 动作可靠、使用维护方便，还可以起到使电路与电源 隔离作用。
4、组成：熔体、安装熔体的熔管和熔座三部分。
一、熔断器
5、常见熔断器的外形、结构及图形符号如图6-1所示。
(a)几种熔断器外形及结构图 图6-1 熔断器
(b) 图形和文字符号
一、熔断器
6、选择：由于熔体熔断所需要的时间与 通过熔体电流的大小有关，为了达到既能有效 实现短路保护，又能维持设备正常工作的目的， 一般情况下，要求通过熔体的电流等于电动机 额定电流的1.5～2.5倍。
选用熔断器时，主要考虑其类型和熔体的 额定电流两个因素。选择熔断器的类型时，主 要依据负载的特性和使用场合，一般掌握如下 原则：经常发生故障的地方应选用可拆式熔断 器，易着火或者有瓦斯的地方选用高分断能力、 封闭良好的熔断器；电动机宜选用装有惯性大 的锌质熔体熔断器。
二、断路器
1、作用： 低压断路器又称自动空气断路 器，它的应用广泛，可用来保护电网的各种电 气设备，在现代机床控制中被广泛作为电源的 引入开关，也可用来控制不频繁起动的电动机。 它不但能带负载接通和分断电路，而且对所控 制的电路有短路、过载、欠压和漏电保护等作 用。
2、组成：触点、各种脱扣器和操作机构。 全部机构装在塑料壳内，外壳上有“分”按钮 （红色，稍低）和“合”按钮（绿色，稍高） 触点接线柱。
第一节 低压保护电器
【课堂练习】 教材中“思考【课堂小结】 • • • 1、熔断器： • • • • • 2、断路器： • • • • 3、热继电器： •
在电路中的作用 工作原理 组成 选择原则
在电路中的作用 工作原理 组成 安装
在电路中的作用 工作原理 组成 选择原则
2、组成：热元件、双金属片、脱扣机构、触点、复 位按钮和整定电流装置等。如图6-3（a）所示。
JRS1
JR36
图6-3(a) 常见热继电器的外形
三、热继电器
3、工作原理：当主电路中电流超过允许值而使双金 属片受热时，它便向上弯曲，因而脱扣，扣板在弹簧的拉 力下将动断触点断开，动断触点是接在电动机的控制电路 中的，控制电路断开而使接触器的线圈断开，从而断开电 动机主电路。如图6-3（b）
