第五章 常用低压电器解析

第五章 常用低压电器解析

第五章常用低压电器第一节常用低压电器基本知识第二节电磁式接触器第三节电磁式继电器第四节时间继电器第五节热继电器第六节速度继电器第七节熔断器第八节低压断路器第九节主令电器低压电器:是指工作在直流1500V、交流1000V(1140V)及以下的电路中,以实现对电路或非电对象的控制、检测、保护、变换、调节等作用的基本器件。

采用电磁原理构成的低压电器,称为电磁式低压电器;利用集成电路或电子元件构成的低压电器,称为电子式低压电器;利用现代控制原理构成的低压电器,称为自动化电器、智能化电器或可通信电器等。

一、低压电器的分类(一)按用途分类 1)低压控制电器 2)低压配电电器 3)执行电器4)通信用低压电器 5)终端电器第一节 常用低压电器基本知识( 二)按应用场合分类1)一般用途低压电器 2)矿用低压电器 3)化工用低压电器 4)船用低压电器 5)牵引低压电器 6)航空低压电器(三)按操作方式分类1)手动电器 2)自动电器(四)按使用系统分类1)自动控制电力拖动系统用电器2)电力系统用电器3)自动化通信系统用电器(五)按电器执行功能分类1)有触头(点)电器2)无触头电器3)混合电器(六)按电力拖动自动控制系统用电器分类1)接触器 2)继电器3)主令电器 4)执行电器5)熔断器 6)低压断路器7)隔离开关 8)成套电器二、电磁式低压电器基本结构(一)电磁机构1、电磁机构的结构型式电磁机构:由吸引线圈、铁心、衔铁组成。

图5-1 电磁机构1-衔铁 2-铁心 3-线圈2、电磁机构的工作原理(1)反力特性电磁机构使衔铁释放的力与气隙的关系曲线称为反力特性(2)直流电磁机构的吸力特性吸力特性:电磁机构使衔铁吸合的力与衔铁气隙的关系曲线。

图5-2 直流电磁机构的吸力特性直流电磁机构的特点:1)直流电磁机构衔铁吸合前后吸引线圈励磁电流不变,故直流电磁机构适用于动作频繁的场合,且由于衔铁吸合后电磁吸力大,工作可靠。

2)直流电磁机构吸引线圈断电时,由于电磁感应,将在吸引线圈中产生其值为其额定电压十多倍的感应电动势,故应加线圈过电压保护。

第一章常用低压电器讲述介绍

第一章常用低压电器讲述介绍

吸引线圈的额定电压应与控制回路电压相一致 ● 接触器在线圈额定电压85%及以上时应能可靠地吸合
主触点和辅助触点的数量应能满足控制系统的需要
第三节 继电器

如何控制一台电动机运行?
用于控制与保护电路中作信号转换用的电器。具有输入电路(感应元 件)和输出电路(执行元件),当感应元件中的输入量(如电流、电压、 温度、压力等)变化到某一定值时继电器动作,执行元件便接通和断开控 制回路。继电器用于控制电路,流过触点的电流小,一般不需要灭弧装置。 继电特性曲线:

电弧的产生

灭弧方法

点动力灭弧、磁吹式灭弧、窄缝灭弧、栅片灭弧法 等
第二节
接触器(KM)
电力拖动和自动控制系统中使用量大,涉及面广的一种低压自 动控制电器,用来频繁地接通和分断交、直流主回路和大容量 动铁心(衔铁) 控制电路。 电磁机构:将电磁能转换
成机械能,产生电磁吸力 带动触点动作. 触点:接触器的执行元件, 用来接通或断开被控制电 路。 灭弧装置:熄灭触点分断 电流瞬间触点之间气隙中 产生的电弧。 其它:包括释放弹簧机构、 支架与底座等。 静铁心 电磁线圈
时时间才使执行部分动作的继电器。 类型:通电延时、断电延时、带瞬动触点通电(断电)延时 触点:常开延时闭合、常闭延时断开、常开延时断开、常闭延时闭合 空气阻尼式: ● 包括电磁机构、工作触点及气室三部分,靠空气阻尼作用实现延时。 ● 延时范围较宽、结构简单、工作可靠、价格低廉、寿命长。 ● 延时时间有0.4~180s和0.4~60s两种规格。 电动式: ● 包括同步电动机、减速齿轮机构、电磁离合系统及执行机构。 ● 延时时间长,可达数十小时,延时精度高。 ● 结构复杂,体积较大。 电子式: ● 数字计数式,包括脉冲发生器、计数器、显示器、放大器及执行机构。 ● 延时时间长、调节方便、精度高、应用广。 ● 可取代阻容式、空气阻尼式、电动式等时间继电器。

低压电气元件全面解析

低压电气元件全面解析

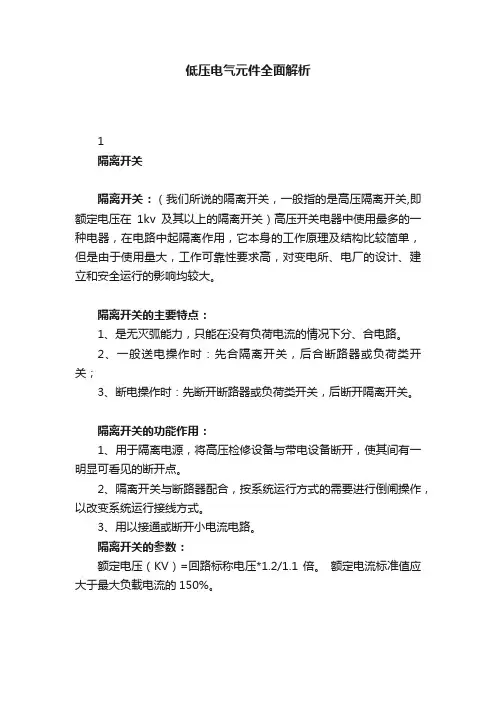

低压电气元件全面解析1隔离开关隔离开关:(我们所说的隔离开关,一般指的是高压隔离开关,即额定电压在1kv及其以上的隔离开关)高压开关电器中使用最多的一种电器,在电路中起隔离作用,它本身的工作原理及结构比较简单,但是由于使用量大,工作可靠性要求高,对变电所、电厂的设计、建立和安全运行的影响均较大。

隔离开关的主要特点:1、是无灭弧能力,只能在没有负荷电流的情况下分、合电路。

2、一般送电操作时:先合隔离开关,后合断路器或负荷类开关;3、断电操作时:先断开断路器或负荷类开关,后断开隔离开关。

隔离开关的功能作用:1、用于隔离电源,将高压检修设备与带电设备断开,使其间有一明显可看见的断开点。

2、隔离开关与断路器配合,按系统运行方式的需要进行倒闸操作,以改变系统运行接线方式。

3、用以接通或断开小电流电路。

隔离开关的参数:额定电压(KV)=回路标称电压*1.2/1.1 倍。

额定电流标准值应大于最大负载电流的150%。

2断路器断路器:是指能够关合、承载和开断正常回路条件下的电流,并能关合、在规定的时间内承载和开断异常回路条件(包括短路条件)下的电流的开关装置。

断路器可用来分配电能,不频繁地启动异步电动机,对电源线路及电动机等实行保护,当它们发生严重的过载或者短路及欠压等故障时能自动切断电路,其功能相当于熔断器式开关与过欠热继电器等的组合。

而且在分断故障电流后一般不需要变更零部件。

目前,已获得了广泛的应用。

断路器按其使用范围分为高压断路器,和低压断路器,高低压界线划分比较模糊,一般将3kV以上的称为高压电器。

断路器一般由触头系统、灭弧系统、操作机构、脱扣器、外壳等构成。

断路器的作用:切断和接通负荷电路,以及切断故障电路,防止事故扩大,保证安全运行。

而高压断路器要开断1500V,电流为1500-2000A的电弧,这些电弧可拉长至2m仍然继续燃烧不熄灭。

故灭弧是高压断路器必须解决的问题。

低压断路器也称为自动空气开关,可用来接通和分断负载电路,也可用来控制不频繁起动的电动机。

5第五章 常用低压电器解读

5第五章  常用低压电器解读
23 February 2019
作者:许翏
返回第一张
上一张幻灯片
下一张幻灯片
第五章
一、电磁式继电器的基本结构及分类
(一)电磁式继电器的结构
1.电磁机构 2.触头系统 3.调节装置
图5-17 电磁式继电器的典型结构 1-底座 2-铁心 3-释放弹簧 4-调节螺母 5-调节螺母 6-衔铁 7-非磁性垫片 8-极靴 9-触头系统 10-线圈
返回第一张
上一张幻灯片
下一张幻灯片
第五章
(二)电磁机构的工作特性 电磁机构的吸力特性 吸力特性:电磁机构使衔铁吸合的力与衔铁气隙的关系曲线。
(1)交流电磁机构的吸力特性
图5-4
23 February 2019
交流电磁机构的吸力特性
返回第一张 上一张幻灯片 下一张幻灯片
作者:许翏
第五章
(2)直流电磁机构的吸力特性
电磁机构的输入输出特性
作者:许翏
返回第一张
上一张幻灯片
下一张幻灯片
第五章
二、触头系统
(一)触头的接触形式
图5-10 触头的接触形式 a-点接触 b-线接触 c-面接触
23 February 2019
作者:许翏
返回第一张
上一张幻灯片
下一张幻灯片
第五章
(二)触头的结构形式
图5-11 触头的结构形式 a-点接触桥式触头 b-面接触桥式触头 c-线接触指形触头
23 February 2019
作者:许翏
返回第一张
上一张幻灯片
下一张幻灯片
第五章
第四节 电磁式电压、电流继电器
继电器是一种利用各种物理量的变化,将电量或非电 量信号转化为电磁力或使输出状态发生阶跃变化,从而 通过其触头或突变量促使在同一电路或另一电路中的其 它器件或装置动作的一种控制元件。它用于各种控制电 路中进行信号传递、放大、转换、联锁等,控制主电路 和辅助电路中的器件或设备按预定的动作程序进行工作, 实现自动控制和保护的目的。 常用的继电器按动作原理分有电磁式、磁电式、感 应式、电动式、光电式、压电式、热继电器与时间继电 器等。按激励量不同分为交流、直流、电压、电流、中 间、时间、速度、温度、压力、脉冲继电器等。

常用电气元件识别

常用电气元件识别
圆点——其上面触点闭合 未画——其上面触点断开
三、低压主令电器
三、低压主令电器
3 行程开关
用途:根据运动部件的位置而切换电路控制运动部件的位 置、方向、行程大小。 结构:直动式、滚轮式、微动式 工作原理:当运动机构的挡铁压到位置开关的滚轮上时, 转动杠杆连同转轴一起转动,凸轮撞动撞块使得常闭触点 断开,常开触点闭合;挡铁移开后,复位弹簧使其复位。 符号:SQ
四、低压控制电器
电气元件 — 热继电器
ABB热继电器型号说明:
常用电气元件识别
四、低压控制电器
四、低压控制电器
四、低压控制电器
4 速度继电器
作用:用作笼式三相异步电机的反接制动控制. 结构:定子、转子(与电机相连)、触点 符号:KS 工作原理:电机----转子(永久磁铁)旋转----旋转磁场对定子产生力矩---定子---摆锤推动动触点-----常闭开、常开合;电机转速↓---定子摆角↓----动触点复位. 动作转速:n>120r/min 复位转速:n<100r/min
工作原理: 正常工作时,电磁脱扣器中
线圈所产生的吸力不能将它的衔 铁吸合。如果线路发生短路和产 生较大过电流时,电磁脱扣器中 线圈所产生的吸力增大,将衔铁 吸合,并撞击杠杆,把搭钩顶上 去,在弹簧的作用下切断主触头, 实现了短路保护。如果线路上电 压下降或失去电压时,欠电压脱 扣器的吸力减小或失去吸力,衔 铁被弹簧拉开,撞击杠杆,把搭 钩顶开,切断主触头,实现了过 载保护
电气元件 — 交流接触器
三、常用门接触器主要型号具体型号意义如下:
型号
频率
辅助触头 额定电流
线圈 电压
主触头额 定电流
额定电压
可控制电 动机功率Βιβλιοθήκη CJ20-10~36

常用低压电器介绍(ppt 49页)

常用低压电器介绍(ppt 49页)
电动式等。
空气式时间继电器 电子式时间继电器 电动式时间继电器
空气式时间继电器
构成:电磁机构+触头+汽缸(活塞) 原理:利用空气阻尼的原理工作。
图1.4.3 a通电延时型、b断电延时型 主要参数:
延时类型及触点 吸引线圈电压, 延时范围 0.4~60S或0.4~180S 电气符号:图1.4.4 特点:价低、可靠、定时精度差
可组合性方向发展。
第一章 常用低压电器
1.1电磁式低压电器 1.2接触器(交流、直流) 1.3低压断路器和低压隔离器 1.4继电器 1.5熔断器 1.6主令电器
1.1 电磁式低压电器
定义:利电磁式机构原理工作的低压电器。 构成:电磁式电器:电磁机构+执行机构+灭
弧装置
1.1 电磁式低压电器
1.1.1 电磁机构 ①结构:固定铁心,衔铁,电磁线圈。(吸引线圈) ②分类:直动式,拍合式。
指式:线接触,滚动摩擦,适用于大电 流。 材料:黄铜—指式;银铜合金—桥式
1.1 电磁式低压电器
1.1.3 灭弧系统 用途:用于熄灭触头分断负载电流时产生的
电弧。 电弧种类:交流电弧和直流电弧
交流电弧存在交流过零点,电弧易熄灭 灭弧原理:
①迅速拉长电弧 ②冷却和去游离法
1.3 低压断路器和低压隔离器
1.4.6 固态继电器
构成:由电力开关器件组成,由输入信号电压,控制输出电子器 件导通。
用途:为无触点继电器,无火花。广泛应用在数字电路和计控系 统。
分类:交流输出和直流输出两大类。 (AC—SSR、DC—SSR)分别用来通断交/直流负载。
应用举例(AC—SSR)参见图1.4.9: 原理: 1.2端施加US时,3.4端接通。 1.2端无US时,3.4端开关截止。

第三章 常用低压电器元件

第三章 常用低压电器元件

组合开关:也是一种刀开关,不过他的刀片是旋转式的,动触头和静触头安装 在封闭的绝缘件内,采用叠装式结构,层数由动触头数目确定。动触头安装在 操纵手柄的转轴上随转轴旋转而改变各对触头的通断状态。
封闭式负荷开关(铁壳开关)
封闭式负荷开关:俗称铁壳开关。一般在电力排灌、电热器、 电气照明线路的配电设备中,作为手动不频繁的接通与分断 负荷电路用。其中容量较小(额定电流在60以下的)者可用 作交流异步电动机非频繁全压启动的控制开关。铁壳开关主 要有触头和灭弧系统、熔体及操作机构组成并将其装于一铁 壳内。其操作机构有两个特点:一是采用储能合闸方式,即 采用一根弹簧执行合闸和分闸功能,使开关的闭合和分断速 度与操作速度无关。二是设有联锁装置,保证开关合闸后不 能打开箱盖而在箱盖打开后不能再合开关。
HH □ □/ □
第二节 熔断器
一 熔断器(fuse-link)的用途和结构:
熔断器是当电流超过规定值一定时间后,以它本身产生的 热量使熔体熔化而分断电器的保护电器,它是集感应、比较与执 行于一体的最简单且性能优异的保护电器,在低压配电线路中作 短路和过载保护用。由于熔断器对过载反应不灵敏,所以不宜用 于过载保护,主要用于短路保护。
其它分类形式:

按保护形式分,可分为:过电流保护与过热保护。用于过电流保护的保险
丝就是平常说的保险丝(也叫限流保险丝)。用于过热保护的保险丝一般被称
为“温度保险丝”。温度保险丝又分为低熔点合金形与感温触发形还有记忆合
金形等等(温度保险丝是防止发热电器或易发热电器温度过高而进行保护的,
例如:电吹风、电熨斗、电饭锅、电炉、变压器、电动机等等;它响应于用电
电器温升的升高,不会理会电路的工作电流大小。其工作原理不同于“限流保

第二章 常用低压电器元器件

第二章 常用低压电器元器件

1.天灭弧罩 2.开关本体 3.抽屉座 4.合闸按钮 5.分闸按钮 6.智能脱扣器7.7摇.摇匀匀柄柄插插入入位位置置
8. 连接//试试验验/分/分离离指指示示
万能式低压断路器结构图
第二章 常用低压电器元器件
图2.10 塑壳式低压断路器
内蒙古工业大学电力学院自动化系
2 1 3
5
线路短路或严 重过载保护
接触器辅助触头--用于控制电路 (流过的电流小,无需加灭弧装置)
常开 常闭
接触器控制对象:电动机及其它电力负载 接触器技术指标:额定工作电压、电流、触点数目等。
第二章 常用低压电器元器件
内蒙古工业大学电力学院自动化系
接触器的主要技术指标
额定电压
交流接触器: 127、220、380、500V 直流接触器: 110、220、440V
第二章 常用低压电器元器件
7 KM 8
3 KM 4
1
2
KM
(c)图文符号
图2.2 交流接触器
内蒙古工业大学电力学院自动化系
~~380
弹簧
主触头
动作过程 线圈通电 衔铁被吸合
线圈 铁芯
衔铁
电机
第二章 常用低压电器元器件
触头闭合
M
辅助 触头
电机接通 电源
3~
内蒙古工业大学电力学院自动化系
~ 220
~~380
二、主令电器
作用:发送控制命令或信号的电器
分类:
控制按钮
万能转换开关
主令控制器
行程开关
接近开关
第二章 常用低压电器元器件
内蒙古工业大学电力学院自动化系
1、按钮
按钮是手动控制电器的一种,用来发出信号来接通或断开控制电路。

常用低压电气元件原理介绍 yuez

常用低压电气元件原理介绍 yuez
5.4.2结构、原理及特点 实质上是一种电压继电器; 结构、工作原理和分类与接触器相似; 触点数量较多,动作灵敏;
5.4.3符号 1)文字符号:KA 2)图形符号:
吸引线圈 常开触头 常闭触头
电气元件 — 继电器
5.5时间继电器 5.5.1图片
电气元件 — 继电器
5.5.2作用:按整定时间长短通断电路 5.5.3分类:
熔断时间 ∞
1h
2 IRT
40s
2.5 IRT
8s
3 IRT
4.5s
4 IRT
2.5s
电气元件-熔断器
2.6熔断器符号 1)文字符号:FU 2)图形符号:
FU
电气元件 — 断路器
3.断路器 3.1 断路器图片:
电气元件 — 断路器
电气元件 — 断路器
3.2功能:不频繁通断电路,并能在电路过载、短路及失 压时自动分断电路。
电气元件 — 继电器
5.3热继电器 5.3.1 热继电器图片:
电气元件 — 继电器
5.3.2热继电器的结构和工作原理:
热继电器是利用电流通过元件所产生的热效应原理而反时限动作的继电器
1.1接- 线端子 2 - 主双金属片 3 - 热元件 4 - 推动导板 5 - 补偿双金属片
6 - 常闭触头 7 - 常开触头 8 - 调节螺钉
电气元件 — 按钮
6.按钮 6.1按钮的图片
电气元件 — 按钮及指示灯
按钮的图片
电气元件 — 按钮及指示灯
按钮的图片
电气元件 — 按钮
6.2按钮的结构及工作原理:
电气元件 — 按钮
6.3符号: 1)文字符号:SB 2)图形符号:
SB
SB

常用低压电气元件介绍(全)ppt课件

常用低压电气元件介绍(全)ppt课件

最新课件
16
6、交、直流接触器区别
交流接触器用于远距离控制电压至380V,电流至600A的 交流电路,以及频繁起动和控制交流电动机的控制电器。
常用的交流接触器产品,国内有NC3(CJ46)、CJ12、 CJ10X、CJ20、CJX1、CJX2等系列;引进国外技术生产 的有B系列、3TB、3TD、LC—D等系列。
最新课件
6
低压电器的发展方向
目前正沿着体积小、重量轻、安全可靠、 使用方便的方向发展,大力发展电子化的 新型控制电器,如接近开关、光电开关、 电子式时间继电器、固态继电器与接触器 等以适应控制系统迅速电子化的需要。
最新课件
7
主要 内容:
掌握低压电器的:
1、结构组成
2、工作原理
3、型号规格(参数)
最新课件
13
3接触器有关符号
图形符号、文字符号、产品型号
直流接触器CZ18系列-2
CZ18系列直流接触器:主要供远距离接通与断开额定电压至440V额
定发热电流至1600A的直流电力线路之用。并适宜于直流电动机的频繁起 动,停止,换向及反接制动。
最新课件
14
4、接触器的主要技术参数
{ 1、主触头额定电压
JZ14系列交直流中间继电器,适用于交流50赫兹电压380伏及以下; 直流电压220伏及以下的控制电路中作为增加信号大小及数量之用。
最新课件
24
2、时间继电器
时间继电器是从得到输入信号(线圈通电 或断电)起,经过一段时间延时后触头才 动作的继电器。适用于定时控制。
按工作原理分
空气阻尼式 电磁式 电动式 电子式等。
断电
常开
延 通电后
时 延时闭合
动 作

常用低压电器元件详解课件

常用低压电器元件详解课件

13
• 【例2-1】 刀开关和隔离开关是否可以互相替换使用?
常用低压电器元件详解
14
• 【解】 通常不可以。隔离开关是指在断开 位置上,能符合规定的隔离功能要求的一种机 械开关电器,其作用是当电源切断后,保持有 效的隔离距离,可以保证维修人员的安全,隔 离开关通常不带载荷通断电路。刀开关一般不 用做隔离器,因为它不具备隔离功能,但刀开 关可以带小载荷通断电路。
常用低压电器元件详解
49
• (7)断路器的长延时脱扣电流应小于导线允许的持续电流。 • (8)选用断路器时,要考虑断路器的用途。
常用低压电器元件详解
50
• (9)在直流控制电路中,直流断路器的额定电压应大于直 流线路电压。若有反接制动和逆变条件,则直流断路器的额 定电压应大于2倍的直流线路电压。
常用低压电器元件详解
20

4.注意事项
• ① 每小时的接通次数不宜超过15~20次。
• ② 虽然组合开关有一定的通断能力,但毕 竟还是比较低的,所以不能用来分断故障电流。
常用低压电器元件详解
21
• ③ 组合开关本身不带过载保护和短路保护,所以如果需要这 类保护,应该另设其他保护电器。
常用低压电器元件详解
1
2.1

2.2 2.3 2.4 2.5 2.6
低压开关电器 接触器 继电器 熔断器 主令电器 其他电器
常用低压电器元件详解
2
2.1 低压开关电器
• 开关是指在正常情况下(含规定的过载工 作条件下)能接通、承载、分断电流,并在规 定的非正常电路条件下(如短路),在规定的 时间内能承载电流的机械开关电器。
22
• ④ 由于组合开关的通断能力低,当其用于电动机的可逆运行 时,必须在电动机完全停止转动后才允许反向接通(即只能作为 预选开关使用)。

常用低压电器元器件PPT课件

常用低压电器元器件PPT课件

U< KA KA KA
欠电压继电器
U> KA KA KA
过电压继电器
Date: 2021/3/17
Page: 34
CH1 常用低压电器
第四节 继电器
三、中间继电器
中间继电器实质上是一种电压继电器, 的扩展触点的数量。另外其触头的额定电 流较大。结构和工作原理与接触器相同。 但它触点数量较多,在电路中主要是起控 制信号的传递作用。
Page: 29
CH1 常用低压电器
第四节 继电器
❖ 作用:控制、放大、联锁、保护和调节 ❖ 分类:
✓ 按用途分 :控制和保护继电器 ✓ 按动作原理分:电磁式、感应式、电动式、电子式、
机械式 ✓ 按输入量分:电流、电压、时间、速度、压力 ✓ 按动作时间分:瞬时、延时继电器 ❖ 特点:额定电流不大于5A
CH1 常用低压电器
第三节 接触器
四、接触器的使用选择原则
➢ 根据电路中负载电流的种类选择接触器的类型; ➢ 接触器的额定电压应大于或等于负载回路的额定电 压; ➢ 吸引线圈的额定电压应与所接控制电路的额定电压 等级一致; ➢ 额定电流应大于或等于被控主回路的额定电流。
Date: 2021/3/17
2 1
3
5
远距离跳 闸,对电 路不起保 护作用
4
6 7
1.1主-主触触头头2.自由2脱-扣自器由3脱.扣过器电流脱3扣-器过4电.流分脱励扣脱器扣器 4-分励脱5扣.器热脱扣5-器热6.脱失扣压器脱6扣-失器压7.脱按扣钮器 7-按钮
塑壳式低压断路器原理图
Date: 2021/3/17
Page: 18
Date: 2021/3/17
Page: 9
CH1 常用低压电器

电气元件作用及结构图形符号详解

电气元件作用及结构图形符号详解

2、接近开关
• 分类:电感式、电容式、霍尔式 • 用途:非接触式,能检测金属物体的接近状态。
3、光电开关
• 工作原理:利用红外发射和接收的原理检测物体 的到来。
• 主要类型:
对射式—发射和接收分开设置,物体经过时,阻断光源。 反射式—发射和接收装在一起,利用被捡物体的反射工
作。
• 符号:参见图1.6.4
灭弧罩 ③ 栅片灭弧法:金属栅片分割电弧 见图1.1.3 ④磁吹灭弧法:电磁吸力的作用下迅速拉长电弧使用于
熄灭直流电弧。
1.2 接触器(交流、直流)
• 用途:自动接通和断开大电流负荷电路 • 构成:电磁机构+触头+灭弧罩图1.2.1 • 常用型举例: CJ20—40 • 选择的主要参数:
主触点额定电流—根据负载确定 吸引线圈额定电压36、127、220、380 • 电气符号:图形及文字 图1.2.2 • 接触器外形结构1
4、型号举例:LA2、LA18、LA19、LAY3、 LAY8
1.6.1 按钮和指示灯
5、选用考虑:额定电压、电流(5A)、结构形式、操作 方式、触点对数、按钮颜色、有无指示灯及帽形(急停 式)。
6、符号:图1.6.2 7、指示灯:氖泡、灯泡、半导体发光器件等。
主要参数及选择: 额定电压 380、220、127、36、6.3 发光器件、颜色。
1.4.2 电流、电压继电器
1、结构:电磁机构+触点 2、定义:依据线圈的电流或电压(输入)大小而输出触点
动作的电器。 3、分类:过流(压):过流后时触点动作。
欠流(压):欠流后时触点复位。 4、常用型号:电流JL14 、JT3等例
电压DJ—100 5、符号:图1.4.2
常用电压、电流继电器及互感器

第一章常用低压电器元件1

第一章常用低压电器元件1

电气控制与 PLC
第一章 常用低压电器
2) 接触器的工作原理
● 线圈通电 产生电磁吸力 衔铁吸合 带动动触 点动作:常闭触头断开,常开触头闭合。
21
电气控制与 PLC
第一章 常用低压电器
● 线圈失电 电磁吸力消失 衔铁在反作用弹簧的 作用下释放,带动触点复位,常开触头断开,常闭 触头闭合 。
22
线圈通电瞬间,气隙长度δ最大,冲击电流达正
常工作电流的十几倍。故交流接触器不能频繁动作,
交流电磁机构可靠性较差。
25
电气控制与 PLC
第一章 常用低压电器
4. 直流接触器
直流接触器的结构和工作原理与 交流接触器相似,区别在于:
1) 电磁机构不同
直流接触器的电磁吸力与气
隙长度平方呈反比
1
Fat 2
● 按用途分
控制电器——用于各种控制电路和控制系统 主令电器——用于控制系统中发送控制指令 保护电器——用于保护电路及用电设备 配电电器——用于电能的输送和分配 执行电器——用于完成某种动作或传动功能
● 按工作原理分
电磁式电器——依据电磁感应原理工作 还有感应式、电动式、电子式等。
4
电气控制与 PLC
F0F0co2 st
平均吸力 F01 2Fmat 218 07Bm 2S
23
电气控制与 PLC
第一章 常用低压电器
反力
无短路 环吸力
加短路环
24
电气控制与 PLC
短路环的作用:消除 交流衔铁的振动和噪 声。
第一章 常用低压电器
5) 交流接触器的线圈电流
交流接触器的线圈电流
I U 108
39N02S
1. 电磁式低压电器的结构及工作原理
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

A
2.组合开关的结构
组合开关实质上也是一种刀开关,只 不过一般的刀开关的操作手柄是在垂直于 其安装面的平面内向上或向下转动,而组 合开关的操作手柄则是在平行于其安装面 的平面内向左或向右转动。
Page 19
A
3.组合开关的选用原则
一般应选用等于或大于所分断电路中 各个负载额定电流的总和的组合开关。对 于电动机负载,考虑其启动电流,选用额 定电流为电动机的1.5~2.5倍。
Page 9
A
4.注意事项
① 在接线时,刀开关上面的接线端子 应接电源线,下方的接线端子应接负荷线。
Page 10
A
② 在安装刀开关时,处于合闸状态时
手柄应向上,不得倒装或平装;如果倒装, 拉闸后手柄可能因自重下落引起误合闸, 造成人身和设备安全事故。
Page 11
A
③ 分断负载时,要尽快拉闸,以减小 电弧的影响。
Page 29
图2-6 低压断路器的图形及文字符号
A
2.低压断路器的结构和工作原理
低压断路器的种类虽然很多,但结构 基本相同,主要由触头系统和灭弧装置、 各种脱扣器与操作机构、自由脱扣机构部 分组成。
Page 30
A
各种脱扣器包括过流、欠压(失压)
脱扣器,热脱扣器等。灭弧装置因断路器 的种类不同而不同,常采用狭缝式和去离 子灭弧装置,塑料外壳式的灭弧装置采用 硬钢纸板嵌上栅片制成。
Page 20
A
4.注意事项
① 每小时的接通次数不宜超过15~20 次。
② 虽然组合开关有一定的通断能力, 但毕竟还是比较低的,所以不能用来分断 故障电流。
Page 21
A
③ 组合开关本身不带过载保护和短路
保护,所以如果需要这类保护,应该另设 其他保护电器。
Page 22
A
④ 由于组合开关的通断能力低,当其
常用的低压电器
Page 1
A
2.1 2.2 2.3 2.4 2.5 2.6
Page 2
低压开关电器 接触器 继电器 熔断器 主令电器 其他电器
A
2.1 低压开关电器
开关是指在正常情况下(含规定的过 载工作条件下)能接通、承载、分断电流, 并在规定的非正常电路条件下(如短路), 在规定的时间内能承载电流的机械开关电 器。
Page 31
A
当电路发生短路或过流故障时,过流
脱扣器的电磁铁吸合衔铁,使自由脱扣机 构的钩子脱开,自动开关触头在弹簧力的 作用下分离,及时有效地切除高达数十倍 额定电流的故障电流,如图2-7所示。
Page 32
A
图2-7 低压断路器工作原理图(过电流保护) 弹簧 2—脱扣机构 3—电磁铁线圈 4—触头
Page 33
A
当电路过载时,热脱扣器的热元件发
热,使双金属片上弯曲,推动自由脱扣机 构动作,如图2-8所示。
Page 34
A
图2-8 低压断路器工作原理图(过载保护) 1—弹簧 2—脱扣机构 3—双金属片 4—触头
步电动机是可以使用组合开关的,而且是 三极组合开关。查表2-1,可选用HZ1010/3组合开关。
Page 25
A
2.1.3 低压断路器
断路器(Circuit-Breaker)是指能接 通、承载以及分断正常电路条件下的电流, 也能在规定的非正常电路条件(如短路) 下接通、承载一定时间和分断电流的一种 机械开关电器,过去叫做自动空气开关, 为了和IEC(国际电工委员会)标准一致, 改名为断路器。
用于电动机的可逆运行时,必须在电动机 完全停止转动后才允许反向接通(即只能 作为预选开关使用)。
Page 23
A
【例2-2】 某机床上有1台3kW的三相 异步电动机(额定电压为380V),启停不 频繁,请选用合适的组合开关控制此机床 的电动机的启停。
Page 24
A
【解】 控制一台启停不频繁的三相异
断开位置上,能符合规定的隔离功能要求 的一种机械开关电器,其作用是当电源切 断后,保持有效的隔离距离,可以保证维 修人员的安全,隔离开关通常不带载荷通 断电路。刀开关一般不用做隔离器,因为 它不具备隔离功能,但刀开关可以带小载 荷通断电路。
Page 15
A
2.1.2 组合开关
组合开关又称为转换开关(Changeover Switch),如图2-3所示,用于电路中, 从一组连接转换至另一组连接。在机床设 备和其他的电器设备中应用十分广泛,其 体积小,接线方式多,使用十分方便。其 灭弧性能比刀开关好。
Page 3
A
2.1.1 刀开关
1.刀开关的功能
低压刀开关的作用是不频繁地手动接 通和分断容量较小的交、直流低压电路, 或者起隔离作用。刀开关如图2-1所示,其 图形及文字符号如图2-2所示。
Page 4
A
PageБайду номын сангаас5
图2-1 刀开关
A
图2-2 刀开关的图形及文字符号
Page 6
A
2.刀开关的分类
Page 16
A
Page 17
图2-3 组合开关
A
1.组合开关的功能
组合开关一般在交流50Hz、380V以 下或直流220V以下的电气线路中,用于手 动不频繁地接通和分断电路、接通电源和 负载、测量三相电压、改变负载的连接方 式,控制小容量电动机正反转、星形—三 角形启动、变速换向等场合。
Page 18
刀开关结构简单,由手柄、刀片、触 头、底板等组成。
刀开关的主要类型有大电流刀开关、 负荷开关和熔断器式刀开关。
Page 7
A
3.刀开关的选用原则
(1)刀开关结构形式的选择 (2)刀开关的额定电流的选择 (3)刀开关的额定电压的选择 (4)刀开关型号的选择
Page 8
A
HD11、HS11用于磁力站中,不切断 带有负载的电路,仅起隔离电流作用。
Page 26
A
1.低压断路器的功能
低压断路器是将控制电器和保护电器 的功能合为一体的电器,其图形及文字符 号如图2-6所示。在正常条件下,它常作为 不频繁接通和断开的电路以及控制电动机 的启动和停止。它常用做总电源开关或部 分电路的电源开关。
Page 27
A
Page 28
图2-5 低压断路器
A
Page 12
A
④ 使用三相刀开关时,应保证合闸时 三相触头同时合闸,若有一相没有合闸或 接触不良,会造成电动机因缺相而烧毁。
⑤ 更换保险丝,应该在开关断电的情 况下进行,不能用铁丝或者铜丝代替保险 丝。
Page 13
A
【例2-1】 刀开关和隔离开关是否可 以互相替换使用?
Page 14
A
【解】 通常不可以。隔离开关是指在
