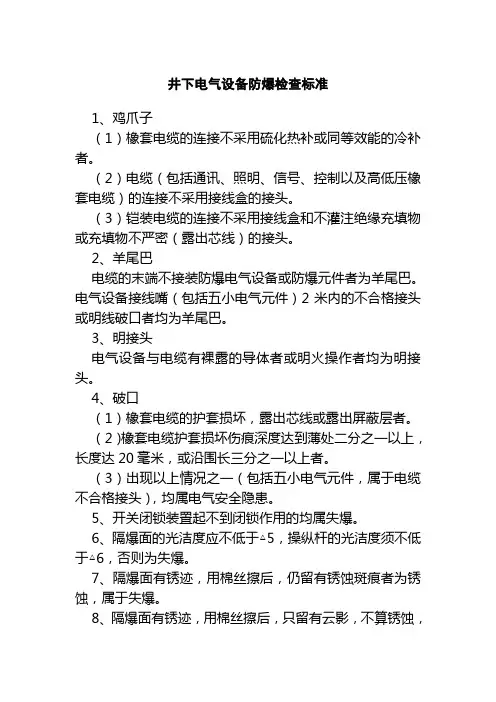

煤矿井下防爆电气设备检查标准细则

Xx煤矿井下防爆电气设备检查标准细则煤矿井下防爆电器设备使用，维护和保养，必须按照国家标准和《煤矿安全规程》有关规定严格执行。

一、鸡爪子

1、橡套电缆的连接不采用硫化热补或同等效能冷补者。

2、电缆（包括通讯、照明、信号、控制以及高压，低压橡套电

缆）的连接，不采用防爆接线盒的接头。

3、铠装电缆的连接不采用防爆接线盒或不灌注绝缘填充物或充

填不严密露出芯线的接头。

二、羊尾巴

电缆的末端不接装防爆电气设备或防爆装置者为羊尾巴。

电器设备接线嘴（包括小型电器原件）2米以内不合格接头或者明线破口者均属羊尾巴。

三、明接头

电气设备与电缆有裸露导体或明火操作者均属明接头

四、橡套电缆的保护损坏，露出芯线绝缘层或者露出分相屏蔽层

者。

出现以上四种情况之一者（不包括本质安全性电路）均为电缆不合格接头。

五、隔爆开关闭锁装置起不到闭锁作用者为失爆。

六、隔爆面有锈迹，用面纱擦后仍有锈蚀斑痕，为失爆。

七、隔爆面有锈迹，用棉纱擦后，只留又呈青褐色氧化亚铁云状痕迹，用手摸无感觉者，不算锈蚀也不为失爆。但在井下检修后不允许有云影，否则为失爆。

八、隔爆接合面上出现直径不大于1mm，深度不大于2 mm 的砂眼，在40、25、15mm宽的隔爆面上1平方厘米范围内不得超过5个，在10mm宽的隔爆面上，不超过2个，否则为失爆。

九、对于隔爆面上的机械伤痕深度，宽度均不超过0.5mm，其伤痕的投影长度不超过相对容积接合面的2/3，个别较大伤痕深度不超过1 mm,其结合面最短无伤距离相加不小于相对容积的结合面宽度不为失爆，其中有一项超过者均为失爆。

十、隔爆面禁止有油漆和杂物，否则为失爆。

十一、隔爆面必须有防锈措施，如电镀，磷化、涂204—1防锈油等，不准涂油漆，黄干油等。

十二、隔爆结合面（工类）的间隙，直径差或最小有效长度（宽度）必须符合表4－1－1的规定。

表中、L－静止隔爆结合面的最小有效长度。

L1-螺栓通过孔边缘至隔爆结合面边缘的最小有效长度。

W、－静止隔爆接合面及操纵杆与杆孔隔爆接合面最大间隙或直径差。符合表4－1－1规定，否则为失爆。

但快动式门或者盖的隔爆接合面的最小有效长度不小于25 mm, 否则为失爆。

十三、螺纹隔爆结构：螺纹精度不低于3级；螺距不小于0.7 mm;螺

纹的最小啮合扣数，最小拧入深度应符合表4－1的规定。螺纹结构须有防止自动松脱的措施，否则为失爆。

十四、隔爆外壳变形长度超过50mm，凹凸深度超过5mm为不完好，整形后低于此规定仍未合格，但必须经过水压试验合格。

十五、隔爆外壳的非加工面由锈皮脱落为锈蚀，为不完好。

十六、密封圈需采用绍尔45－55硬度的小橡胶制造。制造尺寸符合GB3836-1-83.14..2.5之规定，否则为失爆。

十七、密封圈尺寸须符合以下规定，如有一项达不到均为失爆。1．密封圈外径与进线装置内径应符合GB3836-1-83、14、2、6表之规定。

2、密封圈内径与电缆外径差应小于1mm；但4平方毫米及以下电缆与密封圈内径小于0.5mm。

3、密封圈的宽度应大于电缆外径的0.7倍，但必须大于10 mm.

4、密封圈无破损，不得割开使用，，电缆与密封圈之间不得包扎其它物体。

5、密封圈的厚度应大于电缆外径的0.3倍，但必须大于4 mm（70 平方毫米以上的橡胶套电缆例外）。

6、低压隔爆开关引入铠装电缆时，密封圈应全部在电缆铅皮上。

7、电缆护套（铅皮）穿入进线嘴长度一般为5－15 mm，如电缆粗穿不进时，可将穿入部分锉细（但护套与密封圈结合部位不得锉细）。十八、低压隔爆开关空闲的接线嘴应用密封圈及厚度不小于2 mm的钢垫板封堵压紧。挡板直径与进线装置的内径差不得大于2 mm，金属圈外径与金属圈内径之差不大于2 mm，否则为失爆。

十九、密封圈切割后应整齐圆滑，不得出现锯齿状，锯齿直径差大于

2 mm（含2mm）为不完好。

二十、不用的接线嘴要分别用密封圈和挡板依次装入压紧，否则为失爆。挡与密封圈之间补的有金属圈或它物，否则也属于失爆。

二十一、线嘴压紧要有余量，余量不小于2 mm，否则为失爆。线嘴应平行压紧，两压紧螺丝入机差应不大于3 mm，否则为不完好。

二十二、当线嘴已经全部压紧，仍不能将密封圈压紧时，只能用厚度适当的不开口的金属圈来调整，不得充填其它杂物。金属圈在密封圈内外最多各装两个，否则为失爆。

二十三、法兰式进线嘴，以压紧密封圈后一般用单手搬动喇叭嘴上下左右晃动时，无明显晃动为准。螺旋式接线嘴，拧紧程度以密封圈有压缩量为准，否则为失爆。

二十四、如喇叭嘴外部有缺损，但不影响防爆性能为不完好。

二十五、接线后紧固件的紧固程度以抽拉电缆不窜动为合格，线嘴压紧应有余量，线嘴与密封圈之间应加金属垫圈，压叠式线嘴压紧电缆后的压扁量不超过电缆直径的10％，否则为失爆。

二十六、紧固件应齐全，完整、可靠，同一部位的螺母，螺栓规格应一致，螺母应满扣，否则本设备为不完好。凡用螺栓连接的坚固件，期间夹有弹性物者，可不在加弹簧垫圈。

二十七、隔爆接合面的坚固螺栓应加装弹簧垫圈，弹簧垫圈规格应与螺栓规格一致，筋骨程度以弹簧垫圈压平为合格，螺栓松动或缺件为

失爆。

二十八、螺栓或螺孔滑扣，未采取规定的措施者，为失爆。

二十九、隔爆接合面用螺栓紧固不透眼螺孔的部件，紧固后螺孔须留有大于2倍仿宋垫圈的厚度的螺纹余量。螺栓拧入螺孔长度应不小于螺栓直径，但铸铁、铜、铝件应小于螺栓直径的1.5倍，否则为失爆。三十、螺母紧固后，螺栓螺纹应露出螺母1－3个螺距，否则为失爆，不得在螺母下面加多于垫圈，减少螺栓的伸出长度，否则为不完好。三十一、隔爆开关的电源，负荷引入装置不得颠倒使用否则为不完好。三十二、接线应整齐（不扭动）紧固导电良好，无毛刺，卡爪（或平垫圈），弹簧垫（或双帽）齐全，使用线鼻子可不用平垫圈，接线后，卡爪（或平垫圈）不压绝缘，芯线裸露距卡爪（平垫圈）不大于10 mm，不符合上述之一均为不完好。

三十三、两相低压导线裸露部分的空间间隙500v 以下不小于6 mm，500v以上不小于10 mm，否则为不完好。

三十四、高压电缆的连接，一律采用焊接或压接，严禁绑扎，接线柱使用压线板接线时，压线板凹面一律朝下，否则为不完好。

三十五、使用铠装电缆时，密封圈要全部在铅皮上，或绝缘胶灌制三叉口以上，否则为失爆（橡电缆禁用绝缘胶浇灌）。

三十六、接线室地线长度应适宜，以松开线嘴卡爪拉动电缆后，三相火线拉紧或松脱地线不掉为宜。接地螺栓、螺母、垫圈不允许涂绝缘
