建筑设备第五章热水及饮水供应系统

2、疏水器
作用：阻气排水 设置在以蒸汽为热媒间接加热的凝结管道上。
图为偏心热动力式 疏水器。它是利用进入 阀体的蒸汽和凝结水， 对阀片两边产生压力差 而升降阀片达到排水阻 汽作用。
3、减压和节流阀
减压阀安装在热媒进 管上.节流阀安装在热 水供应系统的回水管 道上. 热水加热器所需蒸汽 压力一般小于 4·90×105ｐａ，当热 媒蒸汽压力远大于水 加热器所需的蒸汽压 力，通过减压阀把压 力减到需要值。
第五章 热水及饮水供应系统
第一节 热水用水定额、水温及水质 第二节 热水供应系统 第三节 加热方式和加热设备 第四节 热水供应系统的附件 第五节 热水供应系统的计算 第六节 高层建筑热水供应系统 第七节 饮水供应 第八节 热水管道系统的布置与铺设
第一节 热水用水定额、水温及水质
热水用量定额 生产用的热水量定额，按照生产工艺的要求确定。
第二节 热水供应系统 一、热水系统的分类

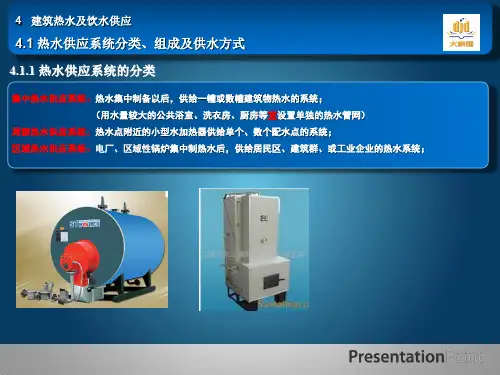

按照热水供应范围大小： 局部热水供应系统 集中热水供应系统 区域性热水供应系统
二、热水系统的组成
组成: 由第一循环系统和第二循环 系统组成
工作流程： 锅炉生产的蒸汽经热媒
管送入水加热器加热冷水 加热器中的热水由配水
管送到各个用水点 蒸汽凝结水由凝结水管
排至凝水池 锅炉用水由凝结池供给 水加热器中所需冷水由
太阳能热水器
太阳能平板型集热器， 是一种利用“热箱”原理 把太阳能转换为热能的装 置。它由双层高硼硅玻璃， 夹层高真空，内壁是用无 光黑色涂料涂黑，保温层 绝热。如果只在5－10月份 使用，应比当地纬度少10 度效果较好。
2、加热设备
（1） 容积式水加热器 容积式水加热器有立式和卧式两种。
•新型震动式热交换器工作原理 其构造如详图：
二、发热和加热设备
1、发热设备
热水供应系统的的发热设备常指锅炉、工厂废热利 用设备、太阳能集热器等。
各种锅炉
热水供应锅炉的种类
按燃料分类：燃煤锅炉、燃油锅炉、燃气锅炉 按热媒分类：蒸汽锅炉和热水锅炉 按外形分类：有立式和卧式 按构造分类：
立式锅炉：横水管、横火管、直水管、弯水管 卧式锅炉：外燃回水管、内燃回水管、快装卧式内燃 快装卧式内燃（KGZ）锅炉总效率较高，体积小和安装简单 燃油、燃气锅炉自动化程度高，不需储煤和炉渣，油价高
热器时的阻力损失；
其三，形成被加热水的连续热循环。
(4)半即热式水加热器
半即热式水加热器是带有超前控制，具有少量贮 存容积的快速式水加热器。
热媒蒸汽经控制阀和底部入口通过立管进入
各并联盘管，冷凝水入立管后由底部流出，冷水从
底部经孔板入罐，同时有少量冷水进入分流管。入
罐冷水经转向器均匀进入罐底并向上流过盘管得到
利用软体热媒管在热交换器中的扰动改变水的流态 （层流－紊流〕提高热交换率。
（2）快速水加热器 汽——水式 水——水式
快速水加热器比容积式水加热器 热效率高，但不能贮存热水。
还可分为多管式和单管式
（3）加热水箱
4.半容积式水加热器 半容积式水加热器是带有适量贮存与调节容积的内藏
式容积式水加热器，由贮热水罐内藏式快速换热器和内循 环泵3个主要部分组成。
其中贮热水罐与快速换热器隔离，被加热水在快速换 热器内迅速加热后，通过热水配水管进入贮热水罐，当管 网中热水用量低于设计用水量时，热水的一部分落到贮罐 底部，与补充水(冷水)一道经内循环泵升压后再次进入快 速换热器加热。
内循环泵的作用有3个： 其一，提高被加热水的流速，
以增大传热系数和换热能力；
其二，克服被加热水流经换
加热，热水由上部出口流出。部分热水在顶部进入
感温管开口端，冷水以与热水用水量成比例的流量
由分流管同时入感温管，感温Βιβλιοθήκη Baidu件读出瞬间感温管
内的冷、热水平均温度，即向控制阀发出信号，按
需要调节控制阀，以保持所需的热水输出温度。
第四节 热水供应系统的附件
1 、 自动温度调节器
热水供应系统控制热水温度，常采用自动温度调节器。
（二）间接加热方式
热媒通过传热面加热冷 水。
常用设备： （1）容积式水加热器 （2）快速水加热器 （3）加热水箱 (4)半容积式水加热器 (5)半即热式水加热器
容积式热交换器
容积式水加热器间接加热方式。热媒可使用蒸汽和高温热水。容积式 水加热器有卧式和立式两种类型。容积式水加热器适用于供水温度要求均 匀、无噪声的医院、饭店、旅馆、住宅等建筑。
三、热水的水质
生产用热水的水质标准符合生产工艺要求的标 准，而生活用热水的水质标准除应符合我国现行的 《生活饮用水卫生标准》外，对集中的热水供应系 统加热前水质是否需要软化处理，应根据水质、水 量、使用要求等因素进行技术经济比较确定。一般 情况下热水供应系统按65℃水温计算时，水量较小 ，如用水量小于10m3可不进行软化处理。如果经过 实践证明，该地区使用磁化器软化水有效时，可在 水加热器或锅炉冷水进水管上安装磁水器。
给水系统供给
三、热水供应系统的方式
按加热方式分：直接加热 间接加热
按有无循环管：全循环 半循环 非循环
按循环方式：机械循环 自然循环
按干管位置：上行下给式 下行上给式
第三节 加热方式和加热设备 一、 加热方式
（一）直接加热
1、锅炉直接加热 优点：设备简单、热效
率高、噪声小和 工作稳定。 缺点：在水的用量较大 时锅炉容易结垢。
生活用热水量定额有两种：一种按照使用的热水单位确 定，另一种按照卫生器具一次或一小时热水用量确定。
二、水温的计算
我国《规范》规定： 冷水温度：当地最冷月平均水温 热水锅炉和水加热器的出水温度75℃ 最不利配水点的最低水温： 供洗涤时应不低于60℃ 供应浴盆时不低于55℃ 加热设备出口与最不利配水点温度差15℃
• 2、蒸汽与被加热水直接混合加热方式
蒸汽通过多 孔管或水射器加 热冷水。 注意：蒸汽中不 能含有危害人体 皮肤的成分。
3、太阳能热水器
太阳能热水器： 由太阳能集热 器、连接管道 和循环水 箱等组成。
优点：具有运 行可靠、构造 简单、维护方 便和造价低
• 全玻璃真空集热管
全玻璃真空集热管采用耐冷热 冲击，抗冰雹的双层高硼硅玻璃， 夹层高真空，内层玻璃外壁采用磁 控溅射真空镀膜工艺，镀有国际先 进水平的选择性吸收涂层，对阳光 具有极高的吸收率和极低的热发射 率，使用寿命可达15年以上。单管 试验：晴天零下18℃二小时左右， 真空管内水可达沸点。
