第九章-热水供应系统
第九章 热水供热系统的供热调节资料
2 th 18 64.5Q0.74 16.67Q
3. 热水供暖系统设计供、回水温度为95/70℃,网路上连接有供 暖用户和热水供应用户。如热源按供暖用户质调节水温曲线进 行供热调节,但热水供应用户供水温度不得低于70℃,因此供 水温度达到70℃时供暖用户应进行间歇调节。试确定室外温度 为5℃时,网路每日工作小时数。 解:由例1质调节得:
tg 18 64.5Q0.74 12.5Q
由上式反算得当tg=70℃时,
Q tn tw 0.607 tn tw
18 tw 0.607 18 26
tw 8.7
即:tw 8.7
所以:n 24 tn tw 24 18 5 11.7h / d
tn tw
18 8.7
2)当室外温度为-15 ℃时,由1)中得到的公式可得到,供、 回水温度分别为:79.5 ℃和60.8 ℃。
2.仍以例1为例,热水网路设计供、回水温度为95/70℃,采 用分阶段改变流量的质调节时。室外温度tw从-15℃~-26 ℃为 一个阶段,水泵流量为设计流量。室外温度tw从5℃~-15 ℃ 为一个阶段,水泵流量为设计流量的75%。求水温调节曲 线。 解:1)室外温度tw从-15℃~-26 ℃的这个阶段,调节曲线与例1 相同。 2)室外温度tw从5℃~-15 ℃的这个阶段,相对流量比为0.75,由 相应公式得:
供 热工 程
第九章 热水供热系统的供热调节
一、热水供热系统调节方法
二、热水供热系统集中运行调节的基本公式
1.质调节
2.量调节
ቤተ መጻሕፍቲ ባይዱ
3.分阶段改变流量的质调节
4.间歇调节
例题:
1.某市供暖室外计算温度tw′=-26℃,要求室内计
供热工程-第九章 热水网络的水力计算及水压图
2 P P2 v12 v2 1 ( ) + ( Z1 - Z 2 ) + ( ) = D H1- 2 rg rg 2g 2g
由于流速差别不大, 所以在公式中, 可以忽略流速 水头的差,
( P P 1 - 2 ) + ( Z1 - Z 2 ) = D H1- 2 , 所以 D H1- 2 =两点的测压管水头的高 rg rg
度之差。 3、根据坡度可以确定管段的单位管长的压降的大小; 4、只要已知或固定管路上任意一点的压力,管路中其 它各点的压力也就已知或固定。
四、热水供暖系统的水压图
1、一般水压图包括以下内容 (1) 、横坐标表示供热系统的管段单程长度,以米为单位。
ì 下半部:表示供热系统的纵向标高,包括管网,散热器, ï ï ï ï 循环水泵,地形及建筑物的标高.对于室外热水 ï ï ï ï 供热系统,当纵坐标无法将供热系统组成表示 ï ï 清楚时,可在水压图的下部标出供热系统示意图. (2) 、纵坐标 ï í ï ï ï 上半部:供热系统的测压管水头线,包括动水压线(表示供 ï ï ï 热系统在运行状态下的压力分布)和静水压线(在 ï ï ï ï 停止运行的压力分布). ï î
2 P v12 P2 v2 1 + Z1 + = + Z2 + + D H1- 2 rg 2g r g 2g
v12r P 1 + Z1r g + 2
——总水头
P1 rg
——压强水头
Z1
——位置水头 ——测压管水头
2
P 1 + Z1 rg
D H1- 2
热水供应系统水力计算PPT课件
第9章 建筑内部热水供应系统的计算
9. 2 耗热量、热水量、耗媒量计算
9.2.1 耗热量计算
总目录 本章目录
3.定时供应热水的住宅、旅馆、医院、及工业企业生活间、公共浴室、学校、剧院、 体育馆(场)等建筑的集中热水供应系统的设计小时耗热量应按下式计算:
中
Qh
qh (tr
Qh——设计小时耗热量 (W);
⒈水温为60℃;
⒉定额已包括在给水定额中;
⒊使用于全日供应热水的场所。
二.用水器具定额
按不同建筑物中各类卫生器具一次和一小时的热水用水定额。详见p161表 94
⒈不同卫生器具用水定额不同,使用水温也不一定相同;
⒉适用于定时供应热水的场所。
第3页/共57页
第9章 建筑内部热水供应系统的计算
9.1 水质、水温及热水用水量定额 9.1.3 热水用水定额
总目录 本章目录
[课堂练习] 某住宅,共20户,每户按3.5人计,采用定时集中热水 供应系统,热水用水定额按80L/cap·d(60℃),密度为0.98㎏/L, 冷水温度按10℃计。每户设二个卫生间,一个厨房。每个卫生间内 设浴盆(带淋浴器)一个,小时用水量为300L/h,水温为40℃,同 时使用百分数为70%;洗手盆一个,小时用水量为30L/h,水温为 30℃,同时使用百分数为50%;大便器一个;厨房设洗涤盆一个, 小时用水量为180L/h,水温为50℃,同时使用百分数为70%。该住 宅楼的最大小时好热量为(258505)W。(b还是未用对) [解3]
三.热水混合系数计算
Kr
th tl tr tl
式中
Kr —— 热水混合系数; tr —— 热水系统共水温度, ℃; th —— 混合水温度, ℃; tL —— 冷水温度, ℃。
热水供应系统的分类、组成和供水方式
利用燃气燃烧产生的热能加热。
太阳能热水供应系统
利用太阳能集热器吸收太阳辐射能转换为热能。
空气源热泵热水供应系统
利用空气中的热能,通过热泵技术提升温度。
按加热方式分类
直接加热式热水供应系统
将热源直接与水接触,加热速度快,但易造成能源浪费。
间接加热式热水供应系统
通过热交换器等设备,将热源与水进行热交换,加热速度较 慢,但能源利用率高。
配水系统
恒温控制阀
用于控制水温的稳定,通过自动调节冷热水的混合比例,确保出水温度恒定。
水龙头
作为用水点的终端设备,具有调节水温、流量和开启关闭的功能。
03
CATALOGUE
热水供应系统的供水方式
开式供水方式
定义
开式供水方式是指热水直接从水源取 水,通过加热设备加热后输送到用户 ,使用后直接排放到下水道或自然水 体中。
热水供应系统的分 类、组成和供水方 式
contents
目录
• 热水供应系统的分类 • 热水供应系统的组成 • 热水供应系统的供水方式 • 热水供应系统的节能措施 • 热水供应系统的维护与管理
01
CATALOGUE
热水供应系统的分类
按热源分类
电热热水供应系统
利用电能转换为热能,通过电热元件加热。
根据用水点的数量和分布情况, 合理设计管径大小,确保水流量 和压力的均衡分配。
监控与控制系统
建立热水供应系统的监控与控制 系统,实时监测水温、流量等参 数,根据实际需求自动调节水量 和温度,实现节能运行。
05
CATALOGUE
热水供应系统的维护与管理
定期检查与维护
定期检查
对热水供应系统进行定期检查,确保系统各部件的正常运行,及时发现并处理潜在问题。

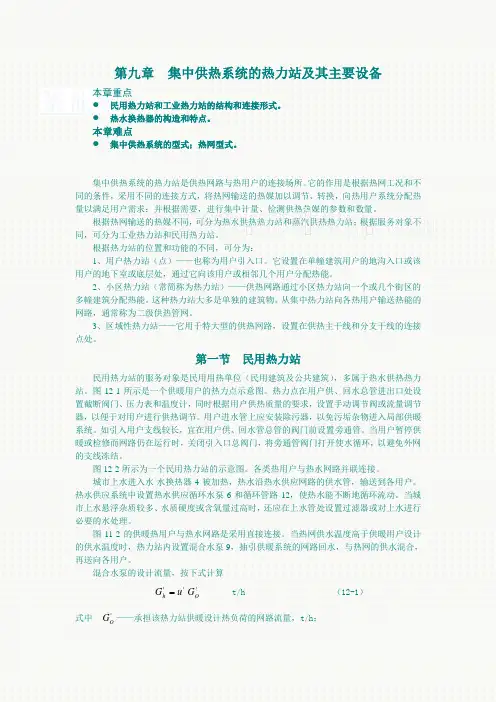

第九章 集中供热系统的热力站及其主要设备
第九章 集中供热系统的热力站及其主要设备本章重点● 民用热力站和工业热力站的结构和连接形式。
● 热水换热器的构造和特点。
本章难点● 集中供热系统的型式;热网型式。
集中供热系统的热力站是供热网路与热用户的连接场所。
它的作用是根据热网工况和不同的条件,采用不同的连接方式,将热网输送的热媒加以调节、转换,向热用户系统分配热量以满足用户需求;并根据需要,进行集中计量、检测供热热媒的参数和数量。
根据热网输送的热媒不同,可分为热水供热热力站和蒸汽供热热力站;根据服务对象不同,可分为工业热力站和民用热力站。
根据热力站的位置和功能的不同,可分为:1、用户热力站(点)——也称为用户引入口。
它设置在单幢建筑用户的地沟入口或该用户的地下室或底层处,通过它向该用户或相邻几个用户分配热能。
2、小区热力站(常简称为热力站)——供热网路通过小区热力站向一个或几个街区的多幢建筑分配热能。
这种热力站大多是单独的建筑物。
从集中热力站向各热用户输送热能的网路,通常称为二级供热管网。
3、区域性热力站——它用于特大型的供热网路,设置在供热主干线和分支干线的连接点处。
第一节 民用热力站民用热力站的服务对象是民用用热单位(民用建筑及公共建筑),多属于热水供热热力站。
图12-1所示是一个供暖用户的热力点示意图。
热力点在用户供、回水总管进出口处设置截断阀门、压力表和温度计,同时根据用户供热质量的要求,设置手动调节阀或流量调节器,以便于对用户进行供热调节。
用户进水管上应安装除污器,以免污垢杂物进入局部供暖系统。
如引入用户支线较长,宜在用户供、回水管总管的阀门前设置旁通管。
当用户暂停供暖或检修而网路仍在运行时,关闭引入口总阀门,将旁通管阀门打开使水循环,以避免外网的支线冻结。
图12-2所示为一个民用热力站的示意图。
各类热用户与热水网路并联连接。
城市上水进入水-水换热器4被加热,热水沿热水供应网路的供水管,输送到各用户。
热水供应系统中设置热水供应循环水泵6和循环管路12,使热水能不断地循环流动。
热水供应系统的分类、组成和供水方式
● 包括:蒸汽、热水的控制附件及管道的连接附件,如温度自动调节器、疏水器、减压阀、 安全阀、自动排气阀、膨胀罐、管道伸缩器、闸阀、水嘴等。
温度自动调节器
疏水器
项目四、热水供应系统 思
学
小练习
凝
任务1、热水供应系统的分类、组成和供水方式
参考答案:
项目四、热水供应系统 思
练凝
任务1、热水供应系统的分类、组成和供水方式
按热水配水管网 水平干管的位置
项目四、热水供应系统 思
练凝
任务1、热水供应系统的分类、组成和供水方式
热水供应系统的供水方式
按热水加热方式
直接加热
间接加热
● 直接加热也称一次换热,是利用以燃气、燃油、燃煤为燃料的热水锅炉,
按热水管网的 压力工况
把冷水直接加热到所需热水温度,或者是将蒸汽或高温水通过穿孔管或喷 射器直接通入冷水混合制备热水。
集中维护管理;
2. 加热设备热效率较高,热水成本
集 中 热 水 供
优点
较低; 3. 各热水使用场所不必设置加热装
置,占用总建筑面积较少; 4. 使用较为方便舒适。
热水用量较大,用水点比较集
中的建筑,如标准较高的居住
适用范围
建筑、旅馆、公共浴室、医院、 疗养院、体育馆、游泳池、大
应 系 统
1. 设备、系统较复杂,建筑投资较 大;
按热水管网 采用的循环动力
按热水配水管网 水平干管的位置
适用范围
要求供水稳定、安全,噪声要求低的旅馆、住宅、医院、办公楼等 建筑。
项目四、热水供应系统 思
练凝
任务1、热水供应系统的分类、组成和供水方式
热水供应系统的供水方式
按热水加热方式
“建筑设备课件-热水供应系统”
这个课件介绍了热水供应系统的各个方面,包括系统概述、需求计算、系统 分类、管道材料和规格、储存设施、设计参数等内容。
热水供应系统概述
了解热水供应系统的基本原理和作用,包括热水的产生、传输和使用过程。
Hale Waihona Puke 热水需求的计算学习如何准确计算建筑物中的热水需求,以确定合适的供应系统容量。
热水供应系统分类
了解不同类型的热水供应系统,包括中央供热系统和分户式供热系统。
中央热水供应系统
探索中央热水供应系统的工作原理和组成部分,以及它在大型建筑物中的应 用。
分户式热水供应系统
介绍分户式热水供应系统的特点、优势和适用范围,以及它在住宅和小型建筑物中的应用。
热水管道的材料和规格
讲解热水管道常用的材料和规格,以及如何选择适当的管道来确保系统的安全和效率。
热水储存设施
了解热水储存设施的不同类型和工作原理,以及如何选择适合建筑物需求的储存设备。
供热工程第九章热水网络的水力计算和水压图7649
停止运行的压力分布).
2、绘制水压图的方法
设有—室内机械循环热水供暖系统(图9—4), 膨胀水箱1连接在循环水泵2进口侧O点处。 如设其基准面为O—O,并以纵坐标代表供暖 系统的高度和测压管水头的高度,横坐标代 表供暖系统水平干线的管路计算长度;利用 前述方法,可在此坐标系统内绘出供暖系统 供、回水管的水压曲线和纵断面图。这个图 组成了室内热水供暖系统的水压图。
3、膨胀水箱的作用
贮存,定压,排气(重力循环)
4、热水供热系统水压曲线的位置,取决于 定压装置对系统施加压力的大小和定压 点的位置。采用膨胀水箱定压的系统各 点压力,取决于膨胀水箱安装高度和膨 胀管与系统的连接位置。
第四节 热水网络水压图
通过绘制热水网路的水压图,用以全面 地反映热网和各热用户的压力状况,并确 定保证使它实现的技术措施。
3、选择循环水泵的注意事项
(1)、G—H特性曲线,要在水泵工作点附近比较 平缓(以便当网络水力工况发生变化时,循环水 泵的扬程变化较小),宜选用单级水泵。
(2)、循环水泵的承压、耐温能力应与热网的设计 参数相适应。多安装在热网回水管上。
(3)、工作点应在水泵高效工作范围内。 (4)、台数确定与供热调节方式有关。不得少于两
5 C )或开始间歇调节时的网络
供水温度,一般取 70 C ;
供热开始( ''
2r
tw
5 C )或开始间歇调节时流出
热水供应的水-水换热器的网络回水温度;
干线:Qr' 可按热水供应的平均小时热负荷Qr'p 计算 支线:有储水箱时是按平均小时热负荷Qr'p 计算
无储水箱时按最大小时热负荷Qr'max 计算
3.报据网路主干线各管段的计算流量和初步 选用的平均比摩阻R值,利用附录9-1确定主 干线各管段的标准管径和相应的实际比摩阻。
第九章热水供应系统
第九章-热水供应系统————————————————————————————————作者:————————————————————————————————日期:第九章建筑内部热水供应系统§9-1 热水供应系统的分类、组成和供水方式9.1.1 热水供应系统的分类1局部热水供应系统;2 集中热水供应系统;3 区域性热水供应系统9.1.2热水供应系统的组成热水供应系统由下列部分组成,见图。
1热媒系统(第一循环系统)发热设备——→加热设备(热源水加热器热媒循环管)2热水系统(第二循环系统)加热设备——→用水设备3.附件(1)温度自动调节器(2)减压阀(3)膨胀管和膨胀水箱(4)自动排气阀(5)伸缩补偿器9.1.3 热水供水方式1 按加热方式直接加热——热媒与冷水直接混合;间接加热——传热面传递能量。
2按循环与否全循环——配水干管、立管均设回水管道,保证任意点水温;(见教材图P179T7.8)半循环——只在干管设回水管道,保证干管水温。
(见教材图144t7.9)3按循环动力自然循环——利用热网中配、回管网中的温度差形成自然循环作用水头,使管网维护一定的循环流量,以补偿热损失,保证一定的供水水温;机械循环——利用水泵强制水在热水管网内循环,造成一定的循环流量。
4按热水循环系统个循环环路的长度分同程式热水供应系统异程式热水供应系统5 按供应时间长短全日制供应方式定时供应方式6 按系统是否敞开开式热水系统——配水点关闭,系统仍与大气相通(见教材图P142-T8-2)闭式热水系统——配水点关闭,系统不与大气相通(见教材图P142-T8-3)§9-2 加热设备和管材9.2.1 热水的加热方式热水锅炉直接加热方式蒸汽直接加热方式间接加热方式9.2.2加热设备1小型锅炉热水锅炉属于一次换热设备,可以分为三种类型:燃煤、燃气和燃油。
2水加热器1)容积式水加热器(二次换热设备)容积式加热器是内部设有热媒导管的热水贮存器,具有加热冷水和贮存热水两种功能。
第九章 热水网路的水力计算和水压图
热水网路的水压图
基本技术要求
动水压曲线
1.保证热用户有足够资用压力
(1)热网与用户直接连接时:资 2 ~ 5mH 2O H
(2)采用喷射泵连接时:H 资 8 ~ 12 mH 2O (3)采用热交换器间接连接时:
H 资 3 ~ 5mH 2 O
2.保证设备不压坏 锅炉、管道和阀门的承压能力一般都在 1.6MPa上。
ΔPBC R l ld 54 .6180 42 .34 12139 .7 Pa 同理 d CD 100 mm , R 79 .2 Pa / m PCD 79 .2150 34 .68 14627 Pa
l d 42.34 m
支线计算: 管段BE资用压力
第九章 热水网路的水力 计算和水压图
建筑环境与设备工程教研室 蔡颖
水力计算的内容
确定管道的直径
G、R d
'
计算管段的压力损失
R、l、ld P、P总
确定供热管道的流量
d、P G
水力计算的作用
绘制热网水压图,确定系统最佳的运行工况;
选择与热网的合理连接方式;
选定循环水泵; 根据水压图确定定压方式,加压方式以及节能
9 .1
d K
1.25 0.25
m
P l l d R l zh R
Pa
热水网路水力计算方法和例题
计算方法和步骤
确定热水网路中各个管段的计算流量
' Gn
c 1
'
n
' Qn '
2
热水供应系统
(3)区域热水供应系统:水在热电厂、区域锅炉房或热交换站集中加热,通过市政热水管输送至整个建筑群、 居民区、城市街坊或整个工业企业。其优点是:便于统一维护管理和热能的综合利用;有利于减少环境污染,设 备热效率和自动化程度高,制热水成本低。其缺点是:设备、系统复杂、投资高,需有较高维护管理技术水平的 专门人员。
2.根据热水加热方式的不同有直接加热和间接加热之分。
直接加热也称一次换热,是利用以燃气、燃油、燃煤为燃料的热水锅炉,把冷水直接加热到所需要的温度, 或是将蒸汽直接通入冷水混合制备热水。热水锅炉直接加热具有热效率高、节能的特点;蒸汽直接加热方式具有 设备简单、热效率高、无需冷凝水管的优点,但噪声大,对蒸汽质量要求高,由于冷凝水不能回收致使锅炉供水 量大,且需对大量的补充水进行水质处理,故运行费用高。该方式仅适用于具有合格的蒸汽热媒且对噪声无严格 要求的公共浴室、洗衣房、工矿企业等用户。
(2)局部热水供应系统的热源,宜因地制宜,采用太阳能、电能、燃气、蒸汽等。当采用电能为热内部热水供应系统主要由下列各部分组成。
(1)热媒系统(第一循环系统):由热源、水加热器和热媒管组成。锅炉生产的蒸汽(或过热水)通过热媒管输 送到水加热器,经散热面加热冷水。蒸汽经过热交换变成凝结水,靠余压经疏水器流至凝结水池,凝结水和新补 充的冷水经冷凝水循环水泵再送回锅炉生产蒸汽。如此循环而完成水的加热,即热水制备系统。
②选择能保证全年供热的热力管为热源。为保证热水不间断供应,宜设热检修期用的备用热源。在只能有采 暖期供热的热力管时,应考虑其他措施(如设锅炉)以保证热水的供应。
供热工程-第九章 热水网络的水力计算和水压图
3、膨胀水箱的作用
贮存,定压,排气(重力循环)
4、热水供热系统水压曲线的位置,取决于 定压装置对系统施加压力的大小和定压 点的位置。采用膨胀水箱定压的系统各 点压力,取决于膨胀水箱安装高度和膨 胀管与系统的连接位置。
第四节 热水网络水压图
通过绘制热水网路的水压图,用以全面 地反映热网和各热用户的压力状况,并确 定保证使它实现的技术措施。
(4)画动水压线
O点处的压头不论在系统工作时还是停止运 行时,都是不变的,等于膨胀水箱的高度, 那么动压线的起点与静压线在此处重合, 即图中的O点。当系统工作时,由于水泵 驱动水在系统中循环流动,A点的测压管水 头必然高于O点的测压管水头,两者之间 的差值就是OA的压力损失,这样A点的测 压管水头就确定了,即图中的点,同理可 以确定其它各点的测压管水头高度。
3、与热水网路直接连接的用户系统,无论在网络循环 水泵运行或停止运行,其用户系统回水管出口处的 压力必须高于用户系统的充水高度,以防止系统倒 空吸入空气,破坏正常运行和腐蚀管道。(保证系 统不倒空)
4、网路回水管内任何一点的压力,都应比大气压力至 少高出5mH2O,以免吸入空气。
5、在热水网路的热力站或用户引入口处,供、回水管 的资用压差,应满足热力站或用户所需的作用压力。
第三节 水压图的基本概念
一、水压图的优点 水压图的优点可以清晰地表示出热水管道上
各点的压力。 通过室内热水供暖系统和热水网路水力计算
的阐述,可以看出:水力计算只能确定热 水管道中各管段的压力损失(压差)值,但 不能确定热水管道上各点的压力(压头)值。
二、水压图的理论基础伯努利能量方程
P1 +
Z1r g +
(5)从动水压线上可以清楚地知道各管段的 压力损失和水泵的扬程。可以清楚地知道 系统工作对各点的压力大小。
第九章 热水网路的水力计算和水压图
供热工程
第
章
第
节
第一节 热水网路水力计算的基本公式
供热工程
第九 章
第一节
每米长的沿程损失、管径和水流量的关系
2 G t R 6.25 102 d3
热水网路水流速度大于 0.5m/s,流动状态处于阻力 平方区,有:
d 0.11 k
0.25
代入上式可得:R 6.88 10
供热工程
第九 章
第二节
热水网路水力计算的方法及步骤
3.根据网路主干线各管段的计算流量 和初步选用的平均比摩阻R值,确定主干 线各管段的标准管径和相应的实际比摩阻。 4.根据选用的标准管径和管段中局部 阻力的形式查表,确定各管段局部阻力的 当量长度总和,以及管段的折算长度 。
供热工程
第九 章
第二节
热水网路水力计算的方法及步骤
ld j l
供热工程 第九 章 第一节
第二节 热水网路水力计算 方法和例题
供热工程
第九 章
第二节
热水网路水力计算的方法及步骤
1.确定热水网路中各个管段的计算流量 • 供热管道各个管段的计算流量是该管段 所负担的各个用户的设计流量之和,管段的 计算流量用来确定各管段直径及其阻力损失。
供热工程
• • • •
供热工程
第九 章
第三节
供热工程
第
章
第
节
室内热水供暖的水压图
如将膨胀水箱连接在 热水供暖系统的供水 热水供热(暖)系统水 干管上,此时,整个 压曲线的位置,取决 系统各点的压力都降 于定压装置对系统施 低了。同时,如供暖 加压力的大小和定压 系统的水平供水干管 点的位置。 过长,阻力损失较 大,则有可能在干管 上出现负压。 供热工程 第九 章 第三节
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
第九章建筑内部热水供应系统§9-1 热水供应系统的分类、组成和供水方式9.1.1 热水供应系统的分类1 局部热水供应系统;2 集中热水供应系统;3 区域性热水供应系统9.1.2 热水供应系统的组成热水供应系统由下列部分组成,见图。
1热媒系统(第一循环系统)发热设备——→加热设备(热源水加热器热媒循环管)2 热水系统(第二循环系统)加热设备——→用水设备3.附件(1)温度自动调节器(2)减压阀(3)膨胀管和膨胀水箱(4)自动排气阀(5)伸缩补偿器9.1.3 热水供水方式1 按加热方式直接加热——热媒与冷水直接混合;间接加热——传热面传递能量。
2 按循环与否全循环——配水干管、立管均设回水管道,保证任意点水温;(见教材图P179T7.8)半循环——只在干管设回水管道,保证干管水温。
(见教材图144t7.9)3 按循环动力自然循环——利用热网中配、回管网中的温度差形成自然循环作用水头,使管网维护一定的循环流量,以补偿热损失,保证一定的供水水温;机械循环——利用水泵强制水在热水管网内循环,造成一定的循环流量。
4 按热水循环系统个循环环路的长度分同程式热水供应系统异程式热水供应系统5 按供应时间长短全日制供应方式定时供应方式6 按系统是否敞开开式热水系统——配水点关闭,系统仍与大气相通(见教材图P142-T8-2)闭式热水系统——配水点关闭,系统不与大气相通(见教材图P142-T8-3)§9-2 加热设备和管材9.2.1 热水的加热方式热水锅炉直接加热方式蒸汽直接加热方式间接加热方式9.2.2 加热设备1 小型锅炉热水锅炉属于一次换热设备,可以分为三种类型:燃煤、燃气和燃油。
2 水加热器1)容积式水加热器(二次换热设备)容积式加热器是内部设有热媒导管的热水贮存器,具有加热冷水和贮存热水两种功能。
见图8-10画图8-10组成:①贮水罐:钢板、密闭压力容器。
②盘管:铜、钢热媒:蒸汽、高温水特点:①具有较大的贮存、调节能力;②出水温度稳定;③水头损失小;④传热系数小,热交换效率低;⑤占地面积大,容积利用率低。
适用范围:用水温度要求均匀、需要贮存调节用水量的场所。
2)快速加热器快速加热器就是热媒与被加热水通过较大速度的流动进行快速换热的一种间接加热设备。
类型:按热媒:水——水:以高温水为热媒汽——水:以蒸汽为热媒按导管:单管式、多管式、板式、管壳式、波纹管式、螺旋管式多管式汽水快速加热器见下图:画图讲义10-6单管式汽水快速加热器见图:画图,教材10-7-6特点:①效率高、体积小、安装搬运方便;②无调节能力、水头损失大、在热媒或被加热水的压力不稳定时,出水温度波动大。
3)半容积式水加热器半容积式水加热器是带有适量贮存与调节容积的内藏式容积式水加热器。
国产的半容积式水加热器通常由贮热水罐和内藏式快速换热器组成。
(见下图)画图p148 8-13组成:①贮水罐、②内藏式快速换热器、③内循环泵工作过程:贮水罐与内藏的快速加热器分离,水在快速加热器中迅速被加热,通过配水管进入贮水罐。
当管网用水量<设计流量时,热水一部分落至贮水罐底部与补充水一道经内循环泵升压后再次进入贮水罐。
当管网用水量=设计流量时,贮水罐内没有循环水,加热水连续送至管网。
循环泵作用:①提高被加热水的流速,以增大传热系数和换热能力。
②克服水头损失。
③形成水的连续内循环,消除冷水区,提高贮罐利用率。
特点:体型小、加热快、换热充分、供热温度稳定、节水节能,但对循环泵要求质量高。
国产的HRV半容积换热器取消了内循环泵,用强制下降管将热水送到罐底部,保持整个罐内热水同温。
见下图:画图8-154)半即热式水加热器半即热式水加热器是带有超前控制,具有少量贮存容积的快速式水加热器。
构造见示意图画图8-16p150。
特点:①具有预测温控装置,出水温度稳定;② 传热系数大,换热速度快;③体积小,占地面极小,水流停留时间短,能有效的防止军团菌滋生;④ 自动除垢。
适用:各种不同负荷需要的机械循环热水供应系统半即热式水加热器对热媒要求必须充足,热媒的供应量应按设计秒流量计算,同时冷水供水压力必须稳定。
5) 热水箱①直接加热水箱:在水箱中安装蒸汽多孔管或蒸汽喷射器。
②间接加热水箱:在水箱中安装排管或盘管。
适用:公共浴室等用水量大而均匀的定时热水供应系统。
二 加热器材1 自动温度调节装置:见图8-18直接温度调节装置:温包——→自动调节阀——→控制热媒量间接温度调节装置:温包——→电触点温度计——→变速开关阀门 2 减压阀利用流体通过阀瓣产生阻力而减压。
型式:波纹管式、活塞式、膜片式等选择:阀口截面面积,按下式计算:f ——孔口截面积,cm 2; G c ——蒸汽流量,Kg/h ;q c ——通过每平方厘米孔口截面的理论流量,Kg/cm 2·h ;φ——流量系数,0.45~0.6。
3 疏水器作用:保证冷凝水及时排放、防止蒸汽漏失安装位置:安装于以蒸汽为热媒、间接加热,第一循环系统凝结水管道上。
型式: 浮筒式、吊桶式、热动力式。
选择计算:ΔP——疏水器前后压差,Pa;ΔP>50Kpa ΔP =P 1-P 2c cq G f φ=G ——疏水器排水量 G = ,Kg/h ;A ——排水系数;d ——疏水器排水阀孔径。
4 自动排气阀避免上行下给式管网中热水气化产生的气体,以保证管内热水畅通,在管网的最高处安装自动排气阀。
5 自然补偿管道和伸缩器金属管道受热后伸长,采取补偿设置,避免管道承受巨大的应力,管路挠曲、变形、位移和接头开裂漏水。
钢管热伸长量为:ΔL =0.012(t 2r -t 1r )L式中:ΔL——钢管热伸长量,mm ;t 2r ——管中热水最高温度,℃;t 1r ——管道周围环境温度,℃,一般取t 1r =5℃;L ——计算管段长度,m ;0.012——普通钢管的线膨胀系数,mm/m·℃.补偿管道热伸长措施:1 自然补偿:利用管路布置时形成L 、Z 型转向,在转弯前后的直线段上设置固定支架。
一般L 型和Z 型平行伸长臂不宜大于20~25m 。
画图讲义10-25缺点:补偿量小,伸缩时管道产生横向位移,管道承受较大应力 2 伸缩器补偿:套管伸缩器:适用于管径DN≥100mm ,伸长量250~400mm 。
方型伸缩器:安全可靠、不漏水,但占用空间大。
波型伸缩器:安装方便、节省面积、外形美观、耐高温。
6 膨胀管和膨胀罐膨胀管高度计算:式中:h ——膨胀管高出水箱水面地垂直高度,m ;H ——锅炉、水加热器底部至高位水箱水面的高度,m ; ——冷水的密度,Kg/m 3;p d A ∆⋅2⎪⎪⎭⎫ ⎝⎛-=1r l H h ρρl ρ——热水的密度,Kg/m 3。
膨胀管最小管径:膨胀罐:利用密闭膨胀罐的容积,调节热水管网中水受热后的膨胀量。
安装膨胀管不方便的时候,可采用膨胀罐§9-3 热水管道的布置与敷设9.3.1 热水管道的布置方式1.上行下给式①特点Ⅰ 供水压力变化与用水压力相应,使用条件好、节能Ⅱ 省了一根回水立管,省管井,方便管路布置Ⅲ 供水、回水干管不同层增加建筑装饰要求②适用于 顶层有条件敷设干管的建筑2.下行上给式①特点Ⅰ供水压力的变化与用水压力相逆,使用条件较差Ⅱ可利用最高配水龙头放气Ⅲ供回干管集中下部空间、节省顶层空间②适用 顶层无条件敷设干管的建筑9.3.2 热水管道的敷设敷设原则⑴节能首先考虑 工业余热、废热、地热和太阳能。
其次采用能保证全年供热能力的热力管网最后区域性锅炉房或附近的锅炉房⑵ 保证水质⑶ 保证水压①居住类建筑水压要稳定且小于0.35MPa 。
②冷水、热水的分区应一致,为了保证冷热水供水压力平衡,各区的水加热器、贮水器的进水,均应由同区的给水系统供给。
r③单独设置或局部加热集中系统中用水量较大的用户、定时供水或用水时间特殊的用户,宜设置单独的热水管网和局部加热设备。
④开式或稳压当给水管道的水压变化较大且用水点要求水压稳定时,宜采用开式热水供应系统或采取稳压措施。
⑤冷、热水均宜采用上行下给式配水立管自上而下管径由大到小的变化与水压由小到大的变化相应,有利于减少上、下层配水的压差,有利于保证同区最高层的供水压力。
同时,不需专设回水立管,既节省投资,又节约了管井的空间。
⑥进加热器的冷水管上无分支管避免供水的相互干扰,减少供水系统的压力波动。
⑦加热器宜靠近负荷中心应尽量缩短热水供水管路长度.⑷保证水温①集中系统应设循环管道一般建筑,干管和立管设回水管,要求高的建筑设回水支管②宜采用机械循环使用方便舒适,节水,节能,③宜设计成同程式循环系统不用调节,循环效果好、节约用水④淋浴室应有保证出水水温稳定措施,(公共浴室,开式,企业学校浴室单管)⑸.安全运行⑹.经济9.4 水质、水温及热水用水量定额9.4.1 热水水质生活用热水的水质应符合我国现行的《生活饮用水卫生标准》钙镁离子含量:日用水量<10m3(按60℃计算)的热水供应系统可不进行水质处理,日用水量≥10m3(按60℃计算),且原水总硬度>357mg/L时,需要进行水质处理。
9.4.2 热水水温冷水水温以当地最冷月平均水温为依据,可按表7-3计算热水水温按表7-3计算。
9.4.3 用水定额1. 根据建筑物的使用性质和内部卫生器具的完善程度来确定。
2. 根据建筑物的使用性质和内部卫生器具的单位用水量来确定。
9.5 热水量、耗热量、热媒耗量的计算9.5.1 . 设计用水量计算1. 按用水单位数计算:24h hr mq k Q = (9-1) 式中:Q r ——设计小时用水量,L/h ; m ——用水计算单位数,人数或床位数;K h ——热水小时变化系数,全天供应热水系统可按表采用; q r ——热水用水量定额,L/人·d 或L/床·d ,按表确定。
2 .按使用热水的卫生器具数计算∑=b n q K Q h r r 0(9-2) 式中:Q r ——设计小时用水量,L/h ;q h ——卫生器具的热水小时小时用水定额,L/h ;b ——同类卫生器具同时使用百分数;K r ——热水混合系数。
根据混合水、冷水、热水以及水温之间的关系,按照热平衡方程式,求出冷热水混合百分数为:l r l h r t t t t K --=(9-3) 式中:t r ——热水系统供水温度℃;t h ——混合后卫生器具出水温度,℃;t L ——冷水计算温度,℃。
9.5.2 .耗热量计算r l r B Q t t C Q )(-= (9-4) 式中:Q ——设计小时耗热量,kJ/h ;Q r ——设计小时热水量,L/h ;C B ——水的比热,kJ/Kg·℃;t r ——热水温度,℃;t L ——冷水计算温度,℃。
