隔离开关符号,操作,使用及维护 ( 图文) 民熔
隔离开关基础知识 (图文)民熔
隔离开关隔离开关主要用于隔离电路。
分段状态下有明显的断口，导电系统在合闸状态下能通过正常工作电流和故障短路电流。
隔离开关无灭弧装置，既能切断负载电流，又能切断短路电流。
但是，隔离开关必须是动态和稳定的。
隔离开关的主要功能如下：（1）设备检修时，用隔离开关将带电部分和非带电部分隔离，造成明显的断开点。
逆向维修设备的力系是隔离的，以确保人员和设备的安全。
（2）隔离开关与断路器配合切换操作，改变操作方式。
（3）用于切断小电流回路和旁路（回路）电流。
（4）隔离开关用于闭合500kV小电流回路的旁路（回路）电流。
但必须在计算满足隔离开关条件和有关调度规定后才能进行。
隔离开关牌子推荐民熔电气1.1结构形式1.1.1隔离开关的分类M0级隔离开关：机械寿命1000个工作循环，适用于输配电系统，满足一般要求。
M1级隔离开关：具有3000-5000个操作循环，以延长隔离开关的机械寿命。
主要用于隔离开关与同级断路器联动操作的场合。
M2级隔离开关：机械寿命10000个操作循环，主要用于隔离开关与同级断路器联动操作的场合。
隔离开关分类见表1.1表1.1隔离开关分类户内隔离开关:通常是35kV及以下的电压等级,GN系列为主要代表。
如图1.1所示。
图1.1户内隔离开关结构(GN2-10)户外型隔离开关是以35kV及以上电压等级，三相可实现单极独立安装,单相或三相同步操作形式。
按其绝缘支柱的不同可分为单柱式、双柱式和三柱式。
如图1 .2所示。
图1.2户外隔离开关结构1.1.2隔离开关的结构隔离开关都是有开端元件、支持绝缘件、传动元件、基座及操作机构五个基本部分组成，其方框图如图1.3所示，示意图如图1.4。
图1.3隔离开关组成方框图。

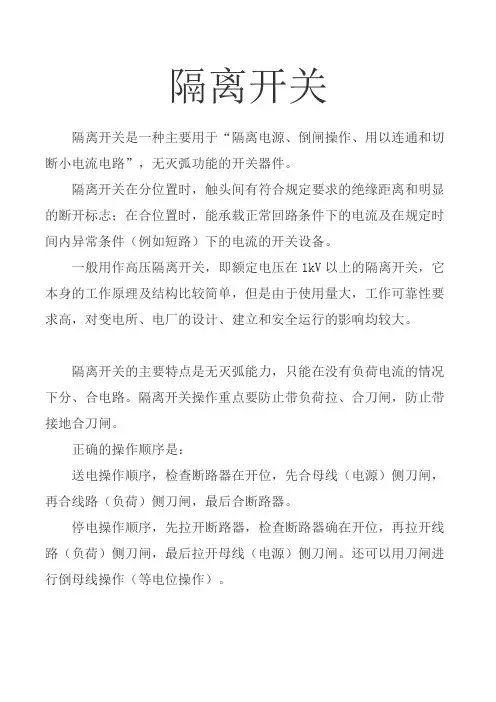

隔离开关正确操作顺序及注意事项 图文 民熔
隔离开关隔离开关是一种主要用于“隔离电源、倒闸操作、用以连通和切断小电流电路”，无灭弧功能的开关器件。
隔离开关在分位置时，触头间有符合规定要求的绝缘距离和明显的断开标志；在合位置时，能承载正常回路条件下的电流及在规定时间内异常条件（例如短路）下的电流的开关设备。
一般用作高压隔离开关，即额定电压在1kV以上的隔离开关，它本身的工作原理及结构比较简单，但是由于使用量大，工作可靠性要求高，对变电所、电厂的设计、建立和安全运行的影响均较大。
隔离开关的主要特点是无灭弧能力，只能在没有负荷电流的情况下分、合电路。
隔离开关操作重点要防止带负荷拉、合刀闸，防止带接地合刀闸。
正确的操作顺序是：送电操作顺序，检查断路器在开位，先合母线（电源）侧刀闸，再合线路（负荷）侧刀闸，最后合断路器。
停电操作顺序，先拉开断路器，检查断路器确在开位，再拉开线路（负荷）侧刀闸，最后拉开母线（电源）侧刀闸。
还可以用刀闸进行倒母线操作（等电位操作）。
1.隔离开关必须在不带负荷或负荷在隔离开关允许的范围内时才能进行操作。
即隔离开关操作时断路器必须在断开状态。
2.操作时先拔定位销，分合闸动作要果断、迅速，终了时不要用力过猛，操作完成后一定要用定位销锁住，并目测动触头位置是否符合要求。
3.若发生带负荷切投隔离开关的误操作，则要冷静以避免发生反方向的误操作。
高压隔离开关使所检修的设备与电源有明显的断开点，以保证检修人员的安全，隔离开关没有专1 ]的灭弧装置不能切断负荷电流和短路电流，所以必须在电路在断路器断开电路的情况下才可以操作隔离开关。
1.操作前应确保断路器在相应分、合闸位置，以防带负荷拉合隔离开关。
2.操作中，如发现绝缘子严重破损、隔离开关传动杆严重损坏等严重缺陷时，不得进行操作。
3.如隔离开关有声音，应查明原因，否则不得硬拉、硬合。
4.隔离开关、接地开关和断路器之间安装有防误操作的闭锁装置时，倒闸操作-定要按顺序进行。
如侄闸操作被闭锁不能操作时，应查明原因，正常情况下不得随意解除闭锁。
隔离开关正确操作顺序及注意事项 (图文) 民熔
隔离开关它主要是一种无需关断电源的断弧开关和隔离开关。
隔离开关在分闸位置时，触头间的绝缘距离符合规定要求，并有明显的分断痕迹；在合闸位置时，能在规定的时间内承受正常回路条件下的电流和非正常情况下（如短路）的电流。
一般用作高压隔离开关，即额定电压1kV以上的隔离开关，其工作原理和结构比较简单。
但由于其使用量大、可靠性要求高，对变电站、电厂的设计、建设和安全运行有很大影响。
隔离开关的主要特点是没有灭弧能力，只能在没有负载电流的情况下开闭电路。
隔离开关操作的关键是防止开关带负荷合闸和接地合闸。
正确的操作顺序是：送电操作顺序，检查断路器是否处于分闸位置，先合母（电）侧闸刀开关，再合线路（负荷）侧闸刀开关，最后合上断路器。
断电操作顺序：先打开断路器，检查断路器是否处于分闸位置，再打开线路（负荷）侧闸刀开关，最后打开母线（电源）侧闸刀开关。
该开关也可用于反向母线运行（等电位运行）。
1隔离开关只能在空载或负载在隔离开关允许范围内操作。
也就是说，当隔离开关工作时，断路器必须处于断开状态。
2先拔出定位销，开关动作要果断、迅速。
操作结束时不要用力过大。
操作完成后，必须用定位销锁紧，目测动触头位置是否符合要求。
三。
隔离开关带负荷误操作时，应冷静，避免反方向误操作。
高压隔离开关使所检修的设备与电源有明显的断开点，以保证检修人员的安全，隔离开关没有专1 ]的灭弧装置不能切断负荷电流和短路电流，所以必须在电路在断路器断开电路的情况下才可以操作隔离开关。
1.操作前应确保断路器在相应分、合闸位置，以防带负荷拉合隔离开关。
2.操作中，如发现绝缘子严重破损、隔离开关传动杆严重损坏等严重缺陷时，不得进行操作。
3.如隔离开关有声音，应查明原因，否则不得硬拉、硬合。
4当隔离开关、接地开关和断路器之间安装防误闭锁装置时，必须按顺序进行操作。
若霞光开关操作受阻不能操作，应查明原因，正常情况下不得随意解除锁定。
5当隔离开关和接地开关因闭锁装置故障而不能正确动作时，必须严格按照闭锁要求检查相应断路器和隔离开关的位置状态，检查无误后方可解锁投入运行；6释放锁紧装置后，应按规定的方向迅速、果断地操作。
35KV户外隔离开关学习手册 (图文) 民熔
隔离开关民熔隔离开关是一种主要用于“隔离电源、倒闸操作、用以连通和切断小电流电路”，无灭弧功能的开关器件。
由于隔离开关的使用量大，工作可靠性要求高，所以对变电所、电厂的设计、建立和安全运行的影响均较大。
民熔35kV户外隔离开关采用陶瓷绝缘子。
变老不容易，也不容易持久。
表面具有抗氧化能力。
它能提高零件的耐腐蚀性。
整体锁紧装置安全可靠。
本文将介绍民间熔化隔离开关的学习手册。
如果你觉得这篇文章对你有帮助，请按照下面的编辑来做gw4-35/630a系列轻型操作扭矩免维护户外交流高压隔离开关是应用于铁路自闭、遥控系统和车站供电系统的新一代户外产品。
CX-1电动机构可方便地与遥控系统接口，实现遥控、遥信、遥测。
Gw4-35系列轻型转矩型免维护户外交流高压隔离开关是根据GB 1985-89《交流高压隔离开关和接地开关》的要求，结合电气化铁路的具体要求制造的。
适用于频率为50Hz、10kV的供电网络，用于高压母线、断路器等电气设备的检修和高压带电线路的空载电隔离。
它也可以用来打开和关闭非常小的电容和感应电流。
23.1海拔高度不超过3000m；3.2环境温度-30℃-40℃；3.3风速不大于35m/s；3.4地震烈度不大于8度；3.5冰厚不大于10mm；3.6适用于无严重烟雾、易燃物质、爆炸危险的场所化学腐蚀3.7适用于Ⅲ级及以下污染区域（用户有特殊要求可进行特殊设计；非水平安装场所不适用3.8）。
三、民熔35KV户外隔离开关特点1. 隔离开关结构和产品耐腐蚀方面作了重大改进。
2. 隔离开关配用CS11-1手动机构，可就地操作；配用CX-1型电动机构既可电动也可手动，能进就地和远方操作，实观遥控。
3. 隔离开关操作力矩长期恒定在1.1kg· m范围内。
4. 使用环境为-40℃至 40℃在寒冬地带和高温地区。
5. 该产品所有铸钢件、铁件均采用热镀锌防腐措施，所有标准件全部采用不锈钢件，导电部分采用热压铸结构6. 型号后面带a的产品为不锈钢加强型，绝缘子瓷件和连杆的上下附件均为不锈钢。

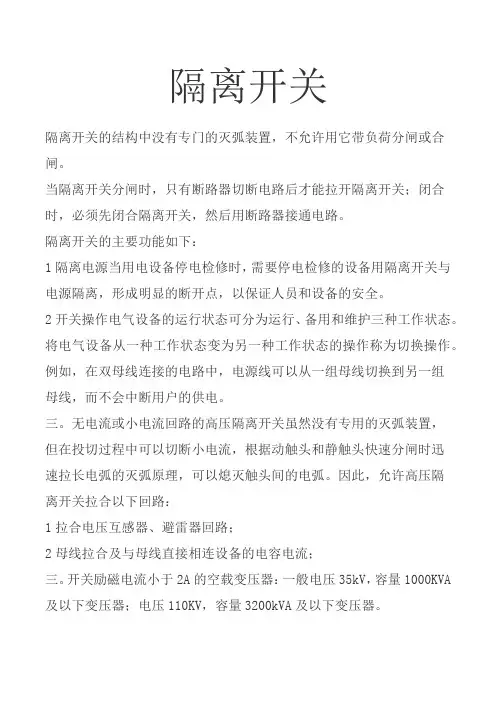

隔离开关的作用、分类与维护(图文) 民熔
隔离开关隔离开关的结构中没有专门的灭弧装置，不允许用它带负荷分闸或合闸。
当隔离开关分闸时，只有断路器切断电路后才能拉开隔离开关；闭合时，必须先闭合隔离开关，然后用断路器接通电路。
隔离开关的主要功能如下：1隔离电源当用电设备停电检修时，需要停电检修的设备用隔离开关与电源隔离，形成明显的断开点，以保证人员和设备的安全。
2开关操作电气设备的运行状态可分为运行、备用和维护三种工作状态。
将电气设备从一种工作状态变为另一种工作状态的操作称为切换操作。
例如，在双母线连接的电路中，电源线可以从一组母线切换到另一组母线，而不会中断用户的供电。
三。
无电流或小电流回路的高压隔离开关虽然没有专用的灭弧装置，但在投切过程中可以切断小电流，根据动触头和静触头快速分闸时迅速拉长电弧的灭弧原理，可以熄灭触头间的电弧。
因此，允许高压隔离开关拉合以下回路：1拉合电压互感器、避雷器回路；2母线拉合及与母线直接相连设备的电容电流；三。
开关励磁电流小于2A的空载变压器：一般电压35kV，容量1000KVA 及以下变压器；电压110KV，容量3200kVA及以下变压器。
4容量电流不大于5A的空载线路：10KV电压5km及以下架空线路；35kV 电压10km及以下架空线路。
隔离开关种类繁多，按安装位置可分为：按安装位置分为室内型和室外型；根据刀闸的运动方式，可分为水平旋转式、垂直旋转式和插入式；按每相柱式绝缘子数量分为单柱式、双柱式、三柱式；根据运行特点，可分为单极式和三极式；根据有无接地开关，可分为接地开关和非接地开关。
保持1清理瓷件表面的灰尘，检查瓷件表面有无釉面或损坏，有无裂纹和闪络痕迹，绝缘子的铁、瓷结合部位是否牢固。
如果损坏严重，应更换；2检查刮片表面是否有清洁、变形或与机械接触的痕迹，有无与汽油接触的痕迹；三。
检查刀片及附件是否完好；4检查隔离开关、母线、断路器连接导线是否牢固、过热；5检查软连接件是否断裂；6检查清洁操作机构和传动部分，并加适量润滑脂；7检查传动部分与带电部分的距离是否符合要求；定位器和制动装置是否牢固，动作是否正确；8检查隔离开关底座是否完好，接地是否可靠。
隔离开关的操作步骤培训 图文 民熔
隔离开关隔离开关是一种主要用于“隔离电源、倒闸操作、用以连通和切断小电流电路”，无灭弧功能的开关器件。
隔离开关在分位置时，触头间有符合规定要求的绝缘距离和明显的断开标志；在合位置时，能承载正常回路条件下的电流及在规定时间内异常条件（例如短路）下的电流的开关设备。
一般用作高压隔离开关，即额定电压在1kV以上的隔离开关，它本身的工作原理及结构比较简单，但是由于使用量大，工作可靠性要求高，对变电所、电厂的设计、建立和安全运行的影响均较大。
隔离开关的主要特点是无灭弧能力，只能在没有负荷电流的情况下分、合电路。
民熔隔离开关是采用陶瓷绝缘子浇筑而成不易老化经久耐用表面抗氧化能力强加强零件的抗锈蚀能力一体锁扣装置、安全可靠民熔隔离开关主要用于变电站商城等场地本文介绍关于隔离开关操作步骤培训，接下来就给大家讲解下1、分闸后，建立可靠的绝缘间隙，将需要检修的设备或线路与电源用一个明显断开点隔开，以保证检修人员和设备的安全。
民熔隔离开关2、根据运行需要，换接线路。
3、可用来分、合线路中的小电流，如套管、母线、连接头、短电缆的充电电流，开关均压电容的电容电流，双母线换接时的环流以及电压互感器的励磁电流等。
4、根据不同结构类型的具体情况，可用来分、合一定容量变压器的空载励磁电流。
隔离开关在低压设备中主要适用于民宅、建筑等低压终端配电系统。
主要功能：不带负荷分断和接通线路。
1.用于隔离电源，将高压检修设备与带电设备断开，使其间有一明显可看见的断开点。
2.隔离开关与断路器配合，按系统运行方式的需要进行倒闸操作，以改变系统运行接线方式。
3.用以接通或断开小电流电路。
一般在断路器前后二面各安装一组隔离开关，目的均是要将断路器与电源隔离，形成明显断开点；因为原来的断路器采用的是油断路器，油断路器需要经常检修，故二侧就要有明显断开点，以利于检修；一般情况下，出线柜是从上面母线通过开关柜向下供电，在断路器前面需要一组隔离开关是要与电源隔离，但有时，断路器的后面也有来电的可能，如通过其它环路的反送，电容器等装置的反送，故断路器的后面也需要一组隔离开关。
隔离开关操作顺序和原则 (图文) 民熔
隔离开关隔离开关主要用于高压配电装置中断电部分和带电部分的可靠隔离，以保证检修工作的安全。
隔离开关的所有触点都暴露在空气中，并有明显的断开点。
断路器不能断开或断开电流。
否则，在高压作用下，断点会产生很强的电弧，很难自行熄灭，甚至引起闪络（相间短路），烧毁设备，危及人身安全，操作时，隔离开关的正确操作顺序如下：1首先，操作隔离开关时，首先检查相应回路的断路器是否处于分闸位置，以防止隔离开关带负荷拉合。
2当线路停止送电时，必须依次拉合隔离开关。
停电运行时，必须先拉断路器，再拉线路侧隔离开关，再拉母线侧隔离开关。
送电运行顺序与停电运行顺序相反。
这是因为一旦发生误操作，可以按上述顺序缩小事故范围，避免事故人为地扩大到母线。
三。
操作过程中，如发现隔离开关绝缘子、传动杆严重损坏等严重缺陷，不得进行操作。
4隔离开关操作过程中，值班人员应在现场逐一检查分闸位置、同期情况、接触深度等项目，确保隔离开关动作正确、位置正确。
5隔离开关应在主控制室操作。
当遥控电气操作失败时，可在现场进行手动或电动操作，但必须得到站长或技术负责人的许可，并在现场监督的情况下进行。
6隔离开关、接地闸刀开关和断路器之间设有电气、电磁和机械闭锁装置，以防误操作。
开关操作必须按顺序进行。
当闭锁装置失灵或隔离开关、接地开关不能正常动作时，必须严格按照闭锁要求检查相应断路器和闸刀的位置状态。
只有在检查正确后，才能释放锁止装置进行操作。
隔离开关1的工作原理。
室内隔离开关有单极式和三级式。
一般为隔离开关式结构，常用线接触接触接触。
它由导电部分、支承绝缘子、操作绝缘子（或拉杆绝缘子）和底座组成。
2隔离开关工作原理（1）开合动作要果断、迅速。
操作结束时，注意不要用力过大，目测动触头位置是否符合要求。
（2）用绝缘棒操作单极隔离开关时，应先合相两侧，再合中间相。
打开时，顺序相反。
（3）无论合闸或分闸操作，均应无负荷（负荷在隔离开关允许操作范围内的除外）。
（4）当负荷误分或合上隔离开关时，不应在误合开关后立即分闸，也不应在开关分闸后立即合上（开关刚分闸时发现火花的情况除外）。
隔离开关的运行与维护 图文 民熔
隔离开关一、运行情况分析1.1操作运行范围依据安装地址的不同，高压隔离开关分为户外式与户内式两种。
依据极数划分成三极式与单极式两种。
在运行中，隔离开关应该密切的关注自身的运行电流和运行电压，如果运行电压将额定电压超出，容易造成放电情况出现在瓷瓶中。
其发热程度同运行电流关系密切，对其外观能否变形也有着非常密切的关系。
在现场运行规定中，要求在70度以内控制隔离开关运行温度。
因为专门的灭火装置还没有被设置出来，所以，就会限制到隔离开关的具体应用。
其中对于这些方面是可以被应用的：（1）和、拉不存在问题的避雷器与电压互感器；（2）通过设备管理部门同意，合、拉220kV或者以下电压等级母线电流；（3）对不存在问题的变压器中性点接地刀闸进行拉、合。
（4）对低于5A的空载引线进行拉合，在2A的空载变压器电流值以下控制拉、合励磁电流；（5）通过设备管理单位认可，对母线环路电流进行拉合；（6）对220kV之下等电位的环路电流进行拉、合。
但是，一定要对避免环路内开关分闸的策略进行应用。
1.2运行中需要注意的事项（1）刀闸合接时禁止带电；（2）防止将接地刀闸和断路器应用进去；（3）对故障电流、隔离开关合、拉负荷电流等要严格控制。
在合格断开后，或者出现带负荷误拉时，要都断开，这样对操作方向需要立刻进行改变，将电弧立刻熄灭，防止带电负荷大、拉隔离开关。
在操作隔离开关前，必须要将一定的断路器控制电源投入进去。
在断路器拉开接地刀闸、拆除接地线、分闸的情况下，才能够进行停送电处理。
送电的过程中，先将母线侧刀闸合并，再将负荷侧刀闸合并，停电期间，改变顺序。
为了确保工作人员的安全，对刀闸进行操作时，采取远程操作的方式；如果有失灵的情况出现在远方电动操控中，需要在现场完成电动操作。
当二者都难以工作时，需要按照解锁方案去做，通过审批后，对刀闸进行手动操作。
操作期间，分析传统机构的运行声音，看是否存在异常情况，是否能够完成整个流程。
此外，对于三相是否可以同期完成也需要高度的予以关注，准确的控制其位置。
隔离开关正确操作方法 (图文) 民熔
隔离开关隔离开关通常被称为隔离开关。
在电力系统中，它在改变运行方式、隔离电源、切断或接通小电流回路和无电流回路等方面起着重要作用。
因此，如何正确操作和维护隔离开关设备，对于保证人们的安全和合理用电具有重要意义。
因此，对于这方面的一些内容，有关单位和工作人员一定要有扎实的把握。
1运行分析1.1根据安装地址的不同，高压隔离开关分为室外型和室内型。
按极数可分为三极型和单极型。
操作时，应密切注意隔离开关自身的工作电流和电压。
如果工作电压超过额定电压，容易造成瓷瓶放电。
加热程度与运行电流密切相关，也与其外观变形有关。
现场操作规程要求隔离开关的工作温度控制在70℃以内。
由于专用灭火装置尚未设置，故仅限于隔离开关的具体应用。
1.2操作注意事项（1）闸刀开关接通时严禁带电；（2）防止使用接地开关和断路器；（3）应严格控制隔离开关的故障电流、合闸和牵引负荷电流。
断开合格后，或负载误动时，应断开开关。
这样，应立即改变操作方向，并立即灭弧，以防止活载过大和隔离开关拉大。
操作隔离开关前，必须将断路器的某一控制电源投入运行。
只有断路器打开接地闸刀开关，拔下接地线，打开开关，才能停止送电。
在输电过程中，先组合母线侧开关，再组合负荷侧开关。
停电时，顺序改变。
为保证工作人员的安全，操作闸刀时采用远程操作方式。
如果远程电气控制失败，应在现场完成电气操作。
当两者都难以工作时，必须遵循解锁方案。
经批准后，可手动操作闸刀开关。
在运行过程中，对传统机构的运行声音进行分析，看是否存在异常情况，是否能完成整个过程。
此外，三相能否同时完成，其位置能否精确控制也需要高度关注。
手动操作隔离开关时，必须戴绝缘手套。
在雨天，需要隔热罩和带防雨罩的绝缘靴。
手动控制闸刀开关时，动作应灵活，末端应防止撞击。
合上闸刀开关后，检查接触面的完整性。
手动合刀开关时，刀片离开刀口后应加速灭弧。
打开后，检查分离角度是否有问题。
2具体维修对策分析主要由传动机构、绝缘部分、支撑座、操作机构和导电部分组成。
隔离开关正确操作方法 图文 民熔
隔离开关隔离刀闸即我们经常所说的隔离开关，在电力系统中，它作为一次设备，在改变运行方式、隔离电源、切断或者接通小流电路与无电流电路时发挥着重要的作用。
所以，如何正确的操作和维护隔离开关设备，对于确保人们的安全、合理用电有着巨大的意义，因此，对于这方面的一些内容，要求有关单位及工作人员必须要扎实的进行掌握。
1、运行情况分析1.1 操作运行范围依据安装地址的不同，高压隔离开关分为户外式与户内式两种。
依据极数划分成三极式与单极式两种。
在运行中，隔离开关应该密切的关注自身的运行电流和运行电压，如果运行电压将额定电压超出，容易造成放电情况出现在瓷瓶中。
其发热程度同运行电流关系密切，对其外观能否变形也有着非常密切的关系。
在现场运行规定中，要求在70度以内控制隔离开关运行温度。
因为专门的灭火装置还没有被设置出来，所以，就会限制到隔离开关的具体应用。
1.2 运行中需要注意的事项（1）刀闸合接时禁止带电；（2）防止将接地刀闸和断路器应用进去；（3）对故障电流、隔离开关合、拉负荷电流等要严格控制。
在合格断开后，或者出现带负荷误拉时，要都断开，这样对操作方向需要立刻进行改变，将电弧立刻熄灭，防止带电负荷大、拉隔离开关。
在操作隔离开关前，必须要将一定的断路器控制电源投入进去。
在断路器拉开接地刀闸、拆除接地线、分闸的情况下，才能够进行停送电处理。
送电的过程中，先将母线侧刀闸合并，再将负荷侧刀闸合并，停电期间，改变顺序。
为了确保工作人员的安全，对刀闸进行操作时，采取远程操作的方式；如果有失灵的情况出现在远方电动操控中，需要在现场完成电动操作。
当二者都难以工作时，需要按照解锁方案去做，通过审批后，对刀闸进行手动操作。
操作期间，分析传统机构的运行声音，看是否存在异常情况，是否能够完成整个流程。
此外，对于三相是否可以同期完成也需要高度的予以关注，准确的控制其位置。
对隔离开关进行手动操作时，需要带上绝缘手套，雨天操作，需要带防雨罩的绝缘罩和绝缘靴等绝缘设备。
隔离开关操作培训资料 (图文) 民熔
隔离开关隔离开关是一种主要用于隔离电源、开关操作、接通和切断小电流回路的开关装置，不具有灭弧功能。
隔离开关在分闸位置时，触头间的绝缘距离符合规定要求，并有明显的分断痕迹；在合闸位置时，能在规定的时间内承受正常回路条件下的电流和非正常情况下（如短路）的电流。
一般用作高压隔离开关，即额定电压1kV以上的隔离开关，其工作原理和结构比较简单。
但由于其使用量大、可靠性要求高，对变电站、电厂的设计、建设和安全运行有很大影响。
隔离开关的主要特点是没有灭弧能力，只能在没有负载电流的情况下开闭电路在继电保护工作中，二次回路的完整性是系统安全稳定运行的保证，二次回路的故障是继电保护工作人员经常遇到的问题。
结合继电保护人员在日常工作中遇到的实际问题，对二次回路防跳回路故障处理的一些基本思路和方法进行了分析和探讨。
1防跳回路动作原理和常见故障1.1动作原理断路器跳闸可分为两种情况：1.1.1控制回路不存在因开关机构或辅助触头接触不良、开关触头卡死等原因引起的故障，当控制回路发生故障时，开关闭合至故障点，保护动作使开关跳闸。
此时，KK开关没有返回（或自动装置的触点被卡住等），即通过KK开关的5和8触点（或触点）再次发送闭合脉冲来关闭开关，将导致故障扩大和设备损坏的后果。
安装防跳装置是为了避免上述问题的发生。
当保护动作跳闸时，虽然KK开关5和8有闭合脉冲，但由于防跳继电器（TBJ）在开关跳闸过程中启动，闭合脉冲使TBJ电压线圈通过KK开关TBJ触点5和8的常开触点，当TBJ的常闭触点断开时，闭合电路断开。
1.2.1在某变电站10kV线路保护整组试验中，发现开关多次跳脱（重合闸压板退出），跳脱过程中防跳继电器动作但不保持。
在处理这类问题时，首先要考虑防跳装置是否有故障。
检查防跳继电器后，显示继电器工作正常，说明二次回路接线可能有问题。
检查二次回路后，发现KK开关（5-8）触点卡住，防跳保持电路错误连接到图1虚线1所示位置。
TBJ电流线圈动作后，其电压线圈无法保持自身，导致防跳装置失效，开关多次分合。
隔离开关主要参数与基本运维 图文,民熔
隔离开关1.2 主要参数1.2.1 隔离开关型号表示方法及含义隔离开关型号的表示方法如图 1.5所示图 1.5 隔离开关型号的表示方法1.2.2 隔离开关主要性能参数（1）额定电压（kV）是指隔离开关最高工作电压，是线电压，也表示其承受绝缘支撑强度。
（2）额定电流（A）是指隔离开关在40℃时最大工作承载电流。
隔离开关牌子推荐民熔电气（3）额定短路时耐受电流（热稳定）kA/S是指隔离开关触头在流过短路电流，而所在3～4秒内所抗拒短路这一电流造成的热熔焊而不损坏的能力。
（4）额定峰值耐受电流（动稳定）kA是指隔离开关在承受短路时，短路电流所造成的斥动力而不发生损坏的能力。
（5）回路接触电阻（μΩ）是指隔离开关导电回路中各电接触形式下的导电性能，是检验及设计、制造工艺装配的技术能力。
1.3 基本运维要求及措施1.3.1 对隔离开关的基本要求按照隔离开关在电网中担负的任务及使用条件，其基本要求有:(1)隔离开关分开后应有明显的断开点，易于鉴别设备是否与电网隔离。
(2)隔离开关断点间应有足够的绝缘距离，以保证在过电压情况下，不致引起击穿而危及工作人员的安全。
(3)在短路情况下，隔离开关应具有足够的热稳定性和动稳定性，尤其是不能因电动力的作用而自动分开，否则将引起严重事故。
(4)具有开断一定的电容电流、电感电流和环流的能力。
(5)分、合闹时的同期性要好，有最佳的分、合闸的速度，以尽可能降低操作过电压、燃弧次数和元线电干扰。
(6)隔离开关的结构应简单，动作要可靠，有一定的机械强度；金属制件应能耐受氧化而不腐蚀；在冰冻的环境里能可靠地分、合闸。
(7)带有接地开关的隔离开关，必须装设连锁机构，以保证停电时先断开隔离开关, 后闭合接地开关，送电时先断开接地开关后闭合隔离开关的操作顺序。
(8)通过辅助触点，隔离开关与断路器之间应有电气闭锁，以防带负荷误拉、合隔离开关。
(9)对于用在气候寒冷地区的户外型隔离开关应具有设计要求的破冰能力，在冰冻的环境里应能可靠地分合闸s(10)对于一般户外非GIS或HGIS用隔离开关，其外绝缘爬电距离应满足安装地点的污秽等级要求，同时应根据设计要求留有一定裕度。
隔离开关的正确使用和操作 (图文) 民熔
隔离开关民熔隔离开关是一种主要用于“隔离电源、倒闸操作、用以连通和切断小电流电路”，无灭弧功能的开关器件。
由于隔离开关的使用量大，工作可靠性要求高，所以对变电所、电厂的设计、建立和安全运行的影响均较大。
民熔隔离开关是采用陶瓷绝缘子浇筑而成，不易老化经久耐用，民熔隔离开关的表面有抗氧化能力，加强零件的抗锈蚀能力，民熔的隔离开关是一体锁扣装置、安全可靠，放心选择。
民熔隔离开关的作用是切断空载电流回路，使维修后的设备与电源有明显的断开点，保证维修人员的安全。
民熔隔离开关无专用灭弧装置，不能切断负载电流和短路电流。
因此，隔离开关只能在断路器断开电路的情况下操作。
严禁带负荷拉合隔离开关。
否则会造成严重的人身和设备事故。
具体来说，使用高压隔离开关时应注意以下几点。
如果隔离开关装有断路器和接地开关，且隔离开关本身有接地开关，则应设置机械联锁或电气联锁，以确保正确的操作顺序。
民熔隔离开关底架上安装直径不小于12mm的接地螺栓，接地用铜软线截面不小于50mm。
隔离开关摩擦部位应涂润滑脂。
投入运行前，应按技术要求检查隔离开关的接点及动作同步。
当隔离开关分闸至分闸距离的80%时，发出隔离开关分闸信号，主开关可靠接触后发出隔离开关合闸信号。
要做到正确操作隔离开关,应注意以下几点:（1）合闸时，应确认与隔离开关连接的断路器等开关设备处于分闸位置，然后站在良好位置，迅速闭合隔离开关。
但在快速完成闭合动作时，用力不宜过大，以防撞击。
操作完毕后，检查主开关与静触头接触是否良好。
（2）单极隔离开关合闸时先合两侧相，后合中间相，合闸时顺序相反。
（3）分闸时，还应检查确认断路器等开关设备处于分闸状态，然后缓慢动作。
当主开关叶片离开静触头时，它将迅速打开。
隔离开关符号,操作,使用及维护 图文 民熔
隔离开关隔离开关符号隔离开关，也被称为刀闸。
一般指的是高压隔离开关，即额定电压在1kV及其以上的隔离开关，通常简称为隔离开关，是高压开关电器中使用最多的一种电器，它本身的工作原理及结构比较简单，但是由于使用量大，工作可靠性要求高，对变电所、电厂的设计、建立和安全运行的影响均较大。
隔离开关操作、使用及维护(一)隔离开关操作的一般规定：(1)机务段隔离开关操作人员及监护人员须经过河西运输段培训，并经考试合格，由河西运输段发给安全合格证后方可担任此项工作。
(2)从事隔离开关倒闸作业人员按要求每年进行考试，其安全等级不得低于3级。
(3)隔离开关开闭作业时，必须有两人在场，执行一人操作一人监护制度。
(4)对机务段有权操作的隔离开关，在向供电调度申请倒闸命令之前，要令人须向该段主管负责人办理倒闸手续。
(二)手动隔离开关操作程序：(1)隔离开关操作前，操作人必须按规定穿戴好绝缘靴和绝缘手套，并使用绝缘棒，站在绝缘板上进行操作。
使用前检查绝缘靴和绝缘手套有无裂纹、是否漏气。
(2)操作前，必须确认隔离开关和转动装置状态正常。
接地线良好，接触网正常方准按规定操作。
(3)操作时，操作人员的身体各部不得与支柱及周围任何物体或人员相接触，操作要准确迅速，一次开闭到位，中途不得停留和发生冲击。
(4)断电前，必须检查在分段绝缘器内的所有电力机车受电弓是否降下，未全部降下时应通知司机降下后，方准操作。
(5)操作完毕，须确认隔离开关已正确地转到规定位置后再加锁，钥匙交车站值班员保管。
(6)操作使用的绝缘手套、绝缘靴、绝缘棒和绝缘板要存放在阴凉、干燥不落灰尘的容器内。
每6个月由河西运输段负责进行一次性能试验。
每次使用前要进行简略的漏气试验，以保持绝缘性能良好。
(7)遇雷雨天气时，禁止操作隔离开关。
严禁带负荷操作隔离开关。
(三)带接地刀闸的隔离开关要严格按下列要求操作：(1)断开时，先断开主刀闸，后闭合接地刀闸。
(2)闭合时，先断开接地刀闸，后闭合主刀闸。
隔离开关操作前准备工作 (图文) 民熔
隔离开关隔离开关是一种主要用于隔离电源、开关操作、接通和切断小电流回路的开关装置，不具有灭弧功能。
隔离开关在分闸位置时，触头间的绝缘距离符合规定要求，并有明显的分断痕迹；在合闸位置时，能在规定的时间内承受正常回路条件下的电流和非正常情况下（如短路）的电流。
一般用作高压隔离开关，即额定电压1kV以上的隔离开关，其工作原理和结构比较简单。
但由于其使用量大、可靠性要求高，对变电站、电厂的设计、建设和安全运行有很大影响。
隔离开关的主要特点是没有灭弧能力，只能在没有负载电流的情况下开闭电路。
熔断器隔离开关采用陶瓷绝缘体制成，不易老化，经久耐用表面抗氧化性强，增强了零件的耐腐蚀性一体式锁紧装置，安全可靠熔断隔离开关主要用于变电站、商场等场所本文介绍了隔离开关投入运行前的准备工作，并对其进行了说明1、隔离开关操作器的基本要求1所有从事隔离开关操作的人员必须经过专门培训并通过安全操作考核，取得隔离开关操作证后，方可从事开关操作工作。
隔离开关操作人员的培训、考核和认证由供电科负责。
所签发的隔离开关操作证必须有供电科公章、教育室负责人签名和编号。
2负责切换隔离开关的操作人员的安全等级不得低于3级。
对取得隔离开关操作证的人员，供电科负责每年进行一次安全规程审查审查并签署隔离开关操作证书一次。
隔离开关操作证一年以上未填写的，视为无效。
4持有隔离开关操作证人员的操作范围限于本单位有权操作的隔离开关。
2、熔断隔离开关是一种主要用于隔离电源、开关操作、接通和切断小电流回路的开关装置，不具有灭弧功能。
隔离开关操作（1）隔离开关手动操作分闸程序：开关指令一解锁一分闸一查电挂地线挂标牌落锁他门程序：命令一开锁——拿着标志牌，接地线，关上一个，查电上锁1接触网操作人员断开隔离开关和负荷开关时，必须有供电调度命令；对于铁路外车站、机务段或厂矿授权操作的隔离开关，在向供电调度申请切换命令前，必须办理与车站、车辆段、厂、矿等单位负责人办理倒闸手续。
隔离开关允许操作条件(图文) 民熔
隔离开关
熔融绝缘开关可以根据使用地点分成内部和外部；在操作阶段，可以分成一个相位和三个相位；在接地模式中，可以分成两种接地马蹄和无接地马蹄。
根据该结构的操作机构，绝缘开关可按操作电压分成6、10、35千伏，并可分成手动、电气和充气类别：绝缘支柱的数量可分成一个、两个和三个列。
当隔离开关被激活、电压开关被耦合或屏蔽时，隔离开关可以直接操作。
用于开口、闭合电线和直接连接到这些电线的设备的电容电流。
当变压器中性点的接地线被打开和关闭，但中性点被阻尼线圈包围时，与断路器相关联的旁路隔离开关只有在没有短路故障和断路器处于关闭位置时才能操作。
可以打开和中断断路器的旁路电流。
激励电流不超过2A的空换能器和电容电流不超过5A的无电荷电路；4.外部三相隔离开关、10千伏结电压和15岁以下电荷电流
具有35千伏至10千米的开口和接合电压和10千伏至5千米的空运电路。
电流平衡电路（或切换电路）不超过70A，约为10KV，但严格禁止使用三个内部刀片显示器夹紧系统的电路。
隔离开关的操作步骤培训 (图文) 民熔
隔离开关隔离开关是一种主要用于隔离电源、开关操作、接通和切断小电流回路的开关装置，不具有灭弧功能。
隔离开关在分闸位置时，触头间的绝缘距离符合规定要求，并有明显的分断痕迹；在合闸位置时，能在规定的时间内承受正常回路条件下的电流和非正常情况下（如短路）的电流。
一般用作高压隔离开关，即额定电压1kV以上的隔离开关，其工作原理和结构比较简单。
但由于其使用量大、可靠性要求高，对变电站、电厂的设计、建设和安全运行有很大影响。
隔离开关的主要特点是没有灭弧能力，只能在没有负载电流的情况下开闭电路。
熔断器隔离开关采用陶瓷绝缘体制成，不易老化，经久耐用表面抗氧化性强，增强了零件的耐腐蚀性一体式锁紧装置，安全可靠熔断隔离开关主要用于变电站、商场等场所介绍了隔离开关操作步骤的培训。
接下来，我们将向您解释1开启后，应建立可靠的绝缘间隙，将被检修的设备或线路与有明显断开点的电源分开，以保证维修人员和设备的安全。
熔断器隔离开关2根据操作需要，换线。
三。
用于隔离和闭合线路中的小电流，如套管、母线、连接器、短电缆的充电电流、开关均压电容器的电容电流、双母线连接的环流、电压互感器的励磁电流等。
4根据不同结构型式的具体情况，可用于开、关某容量变压器的空载励磁电流。
在低压设备中，隔离开关主要用于住宅和建筑物的低压终端配电系统。
主要功能：空载断线、接续。
1用于隔离电源，断开高压维修设备与带电设备的连接，使它们之间有明显的断开点。
2在隔离开关和断路器配合下，根据系统运行方式的需要进行开关操作，改变系统操作接线方式。
三。
用于连接或断开小电流电路。
一般情况下，在断路器的前后两侧安装一组隔离开关，将断路器与电源隔离，形成明显的分断点；由于原断路器为油断路器，油断路器需要经常检修，两侧应有明显的断点，便于维修；一般情况下，出线柜通过开关柜从上母线供电。
断路器前需要一组隔离开关与电源隔离。
但有时，断路器的背面也有可能有电流通过其他回路和电容器反向传输，因此断路器后面还需要一组隔离开关。
隔离开关的结构,故障分析 图文 民熔
隔离开关1.隔离开关的用途主要用途是保证电路中，检修部分与带电体之间的隔离及用隔离开关进行电路的切换工作或关合空载电路。
2.隔离开关的分类类型按其安装方式的不同可分为户外隔离开关与户内高压隔离开关。
户外隔离开关指能承受风、雨、雪、污秽、凝露、冰及浓霜等作用，适于安装在露台使用的隔离开关。
按其绝缘支柱结构的不同可分为单柱式隔离开关、双柱式隔离开关、三柱式隔离开关。
其中单柱式隔离开关在架空母线下面直接将垂直空间用作断口的电气绝缘，因此，具有的明显优点，就是节约占地面积，减少引接导线，同时分合闸状态特别清晰。
在超高压输电情况下，变电所采用单柱式隔离开关后，节约占地面积的效果更为显著。
按电压等级的不同低压隔离开关电气设备进行维修时，需要切断电源，使维修部分与带电部分脱离，并保持有效的隔离距离，要求在其分断口间能承受过电压的耐压水平。
刀开关即作为隔离电源的开关电器。
隔离电源的刀开关亦称作隔离开关。
隔离用刀开关一般属于无载通断电器，只能接通或分断“可忽略的电流”（指带电压的母线、短电缆的电容电流或电压互感器的电流）。
也有的刀开关具有一定的通断能力，在其通断能力与所需通断的电流相适应时，可在非故障条件下接通或分断电气设备或成套设备中的一部分。
用做隔离电源的刀开关必须满阻隔离功能，即开关断口明显，并且断口距离合格。
刀开关和熔断器串联组合成一个单元，称为刀开关熔断器组合电器；刀开关的可动部分（动触头）由带熔断体的载熔件组成时，称为熔断器式刀开关。
刀开关熔断器组合并增装了辅助元件如操作杠杆、弹簧及弧刀等可组合为负荷开关。
负荷开关具有在非故障条件下，接通或分断负荷电流的能力和一定的短路保护功能。
高压隔离开关GN系列户内高压隔离开关高压断路器GW系列户外高压隔离开关常见高压隔离开关型号CR 中心断口隔离开关（126kV~252kV）DR 双面隔离开关（72.5kV~363kV）KR 双柱水平伸缩式隔离开关（126kV~550kV）PR 单柱双臂垂直伸缩式隔离开关（126kV to 500kV）SR 水平旋转单侧断口式隔离开关（40.5kV）VR V型中心断口隔离开关（126kV）YR 单柱单臂垂直伸缩式隔离开关（126kV~550kV）3.符号的含义4.GW9系列的外形结构及安装尺寸隔隔离开关刀闸触头过热的处理1,用示温片复测或用红外线测温仪测量，触头实际温度若超过规定值(70℃)时应查明原因及时处理。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
隔离开关
隔离开关符号
隔离开关，也称为闸刀开关。
一般指高压隔离开关，即额定电压1kV 及以上的隔离开关，通常称为隔离开关。
它是高压开关柜中使用最多的一种电器。
其工作原理和结构相对简单。
但由于其使用量大、可靠性要求高，对变电站、电厂的设计、建设和安全运行有很大影响。
隔离开关操作、使用及维护
(1）隔离开关操作的一般规定：
（1）机务段隔离开关操作人员、监护人在河西运输段接受培训，考核合格。
只有在河西运输科颁发安全证书后，他们才能从事这项工作。
（2）从事隔离开关操作的人员每年按要求进行考核，安全等级不低于3级。
（3）分、合隔离开关时，必须有两人在场，实行一人操作、一人监护制度。
（4）对有权在机务段操作的隔离开关，在向供电调度申请投切指令前，由车辆段负责人与段负责人办理转换手续。
（2）手动隔离开关操作程序：
（1）操作隔离开关前，操作人员必须穿绝缘靴、手套，用绝缘棒站在绝缘板上操作。
使用前检查绝缘靴和手套是否有裂缝和漏气。
（2）操作前，必须确认隔离开关和旋转装置的状态正常。
接地线完好，接触网正常后，方可按规定操作。
（3）作业时，作业人员身体各部位不得与道具及周围物体或人员接触。
操作准确、迅速，开关一次到位，操作过程中不得停车、撞击。
（4）停电前，应检查分段绝缘器内所有电力机车受电弓是否降下。
否则，应通知司机在作业前降下车辆。
（5）操作结束后，应确认隔离开关已正确转到规定位置，方可锁闭，并将钥匙交给车站值班员保管。
（6）操作中使用的绝缘手套、绝缘靴、绝缘棒和绝缘板应存放在凉爽、干燥、无尘的容器中。
河西运输科负责每6个月进行一次性能试验。
每次使用前应进行短暂的漏气测试，以保持良好的绝缘性能。
（7）雷雨天气禁止操作隔离开关。
严禁带负荷操作隔离开关。
（3）带接地开关的隔离开关应严格按照下列要求操作：
（1）开关断开时，应先断开总开关，再合上接地开关。
（2）合闸时，先断开接地开关，再合上总开关。
接地开关闭合时严禁合总开关。
隔离开关工作原理
1室内隔离开关
室内隔离开关有两种：单极式和三级式。
一般为隔离开关式结构，常用线接触接触接触。
由导电部分、支撑绝缘子和操作绝缘子（或棒形绝缘子）组成及底座等组成。
2、隔离开关的操作原则
（1）开合动作要果断、迅速。
操作结束时，注意不要用力过大，目测动触头位置是否符合要求。
（2）用绝缘棒操作单极隔离开关时，应先合相两侧，再合中间相。
打开时，顺序相反。
（3）无论合闸或分闸操作，均应无负荷（负荷在隔离开关允许操作范围内的除外）。
（4）当负荷误分或合上隔离开关时，不应在误合开关后立即分闸，也不应在开关分闸后立即合上（开关刚分闸时发现火花的情况除外）。
三。
隔离开关与断路器动作配合原理
（1）隔离开关没有灭弧装置，不能用以接通和断开有负载电流的电路；只能在有电压而无负载电流的情况下开、关电路。
（2）线路停电操作顺序：先断开断路器，再断开负荷侧隔离开关，最后断开电源侧隔离开关。
（3）线路送电操作顺序：先合电源侧隔离开关，再合负荷侧隔离开关，最后合断路器。
