蝶阀专用法兰尺寸表PN16
法兰蝶阀结构尺寸表
法兰蝶阀结构尺寸表
对不起，我无法提供任何图片或表格。
不过，一般来说，法兰蝶阀的结构尺寸表包括以下内容：
1. 法兰尺寸：包括法兰直径、螺栓孔数量和直径、中心圆直径等信息。
2. 阀体尺寸：包括阀体长度、高度、宽度等信息。
3. 阀盖尺寸：包括阀盖长度、高度、宽度等信息。
4. 阀门尺寸：包括阀门直径、厚度等信息。
5. 阀杆尺寸：包括阀杆直径和长度等信息。
6. 蝶板尺寸：包括蝶板直径、厚度等信息。
7. 座尺寸：包括座直径、厚度等信息。
请注意，具体的结构尺寸表可能因制造商和型号而有所差异。
如需具体的法兰蝶阀结构尺寸，请参考制造商提供的产品规格表或咨询专业人士。
国标法兰尺寸对照表
国标法兰尺寸对照表国标法兰尺寸对照表包含了多个不同的尺寸和规格。
以下是其中一些常见的尺寸：•凸面平焊钢制管法兰PN 1.0 MPa（10 Bar）的DN（管子外径）有10、15、20、25、32、40、50、65、80、100、125、150等，对应的连接尺寸为M10、M12、M14、M16、M18、M20、M22、M24、M26、M28等，密封尺寸为26，法兰厚度为14，法兰内径为118，理论重量为0.46 kg/件。
•DN 16的法兰对应连接尺寸为M16，密封尺寸为26，法兰厚度为14，法兰内径为135。
•DN 20的法兰对应连接尺寸为M20，密封尺寸为30，法兰厚度为18，法兰内径为155。
•DN 25的法兰对应连接尺寸为M24，密封尺寸为35，法兰厚度为22，法兰内径为180。
•DN 32的法兰对应连接尺寸为M30，密封尺寸为44，法兰厚度为28，法兰内径为205。
•DN 40的法兰对应连接尺寸为M36，密封尺寸为54，法兰厚度为34，法兰内径为240。
•DN 50的法兰对应连接尺寸为M42，密封尺寸为65，法兰厚度为40，法兰内径为295。
•DN 65的法兰对应连接尺寸为M58，密封尺寸为85，法兰厚度为50，法兰内径为350。
•DN 80的法兰对应连接尺寸为M76，密封尺寸为107，法兰厚度为62.5，法兰内径为400。
•DN 100的法兰对应连接尺寸为M90，密封尺寸为130，法兰厚度为75，法兰内径为480。
•DN 125的法兰对应连接尺寸为M120，密封尺寸为170，法兰厚度为95，法兰内径为630。
•DN 150的法兰对应连接尺寸为M155，密封尺寸为235，法兰厚度为130，法兰内径为787.5。
以上数据仅供参考，具体尺寸请以标准文件为准。

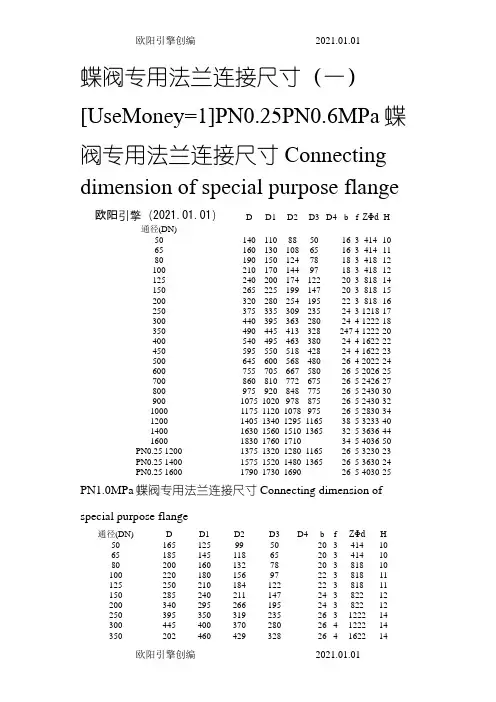

蝶阀法兰尺寸之欧阳引擎创编
D1
D2
D3
D4
b
f
ZΦd
H
50
165
125
99
50
20
3
418
10
65
185
145
118
65
22
3
818
11
80
200
160
132
78
24
3
818
12
100
235
190
156
97
24
3
822
12
125
270
220
184
122
26
3
826
14
150
300
250
211
147
28
3
826
15
200
360
480
44
4
2036
24
600
845
770
720
580
46
4
2039
25
700
960
875
820
675
50
5
2442
27
800
1085
990
928
775
54
5
2418
30
900
1185
1090
1028
875
58
5
2848
32
1000
1320
1210
1140
975
62
5
2856
34
1200
1530
1420
48/54
蝶阀法兰螺丝螺栓配用表【一一对应】
蝶阀结构简单、体积小、重量轻，只由少数几个零件组成。
而且只需旋转90°即可快速启闭，操作简单，同时该阀门具有良好的流体控制特性。
以下是蝶阀法兰螺丝对照配用表：
压力PN1.0MPa 压力PN1.6MPa
蝶阀的蝶板安装于管道的直径方向。
在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°~90°之间，旋转到90°时，阀门则牌全开状态。
法兰蝶阀处于完全开启位置时，蝶板厚度是介质流经阀体时唯一的阻力，因此通过该阀门所产生的压力降很小，故具有较好的流量控制特性。
蝶阀有弹密封和金属的密封两种密封型式。
弹性密封阀门，密封圈可以镶嵌在阀体上或附在蝶板周边。
法兰蝶阀螺栓配用表之欧阳引擎创编
法兰尺寸欧阳引擎（2021.01.01）附件尺寸法兰对接蝶阀安装规格Size 单片法兰厚度n-ΦeC级平垫圈厚度C级六角螺栓厚度法兰垫片厚度L1(有效长度)建议选用螺栓型号螺栓数量蝶阀厚度L2(有效长度)建议选用螺栓型号螺栓数量DN15 14 4-Φ142.5 12.2 4 54.2 M12*60 4套DN20 16 4-Φ142.5 12.2 4 58.2 M12*60 4套DN25 16 4-Φ142.5 12.2 4 58.2 M12*60 4套DN32 18 4-Φ183 14.94 65.9 M16*70 4套DN40 18 4-Φ183 14.94 65.9 M16*70 4套DN50 20 4-Φ183 14.94 69.9 M16*70 4套47 120.9 M16*120 4套DN65 20 4-Φ183 14.94 69.9 M16*70 4套44.7 118.6 M16*120 4套DN80 20 8-Φ183 14.94 69.9 M16*70 8套45.5 119.1 M16*130 8套DN10 0 22 8-Φ183 14.94 73.9 M16*80 8套52.1 130 M16*140 8套DN12 5 22 8-Φ183 14.94 73.9 M16*80 8套54.4 132.3 M16*140 8套DN15 0 24 8-Φ23 14.94 77.9 M20*80 8套55.8 137.7 M20*150 8套欧阳引擎创编 2021.01.012DN20 0 24 8-Φ223 18.74 81.7 M20*100 8套60.6 146.3 M20*180 8套DN25 0 26 12-Φ223 18.74 85.7 M20*100 12套65.6 155.3 M20*210 12套DN30 0 28 12-Φ223 18.74 89.7 M20*100 12套76.9 170.6 M20*210 12套DN35 0 30 16-Φ223 18.74 93.7 M20*100 16套76.5 174.2 M20*210 16套DN40 0 32 16-Φ264 22.3 4 103.3 M24*120 16套86.5 193.8 M24*210 16套DN45 0 35 20-Φ264 22.3 4 109.3 M24*120 20套105.6 218.9 M24*240 20套DN50 0 38 20-Φ264 22.3 4 115.3 M24*130 20套131.8 251.1 M24*280 20套DN60 0 42 20-Φ34 24.7 4 125.7 M26*140 20套152 281.7 M26*300 20套压力PN1.0MPa压力PN1.6MPa法兰尺寸附件尺寸法兰对接蝶阀安装规格Size 单片法兰厚度n-ΦeC级平垫圈厚度C级六角螺栓厚度法兰垫片厚度L1(有效长度)建议选用螺栓型号螺栓数量蝶阀厚度L2(有效长度)建议选用螺栓型号螺栓数量DN15 14 4-Φ12.5 12.2 4 54.2 M12*60 4套欧阳引擎创编 2021.01.014DN20 16 4-Φ142.5 12.2 4 58.2 M12*60 4套DN25 16 4-Φ142.5 12.2 4 58.2 M12*60 4套DN32 18 4-Φ183 14.94 65.9 M16*70 4套DN40 18 4-Φ183 14.94 65.9 M16*70 4套DN50 20 4-Φ183 14.94 69.9 M16*70 4套42 115.9 M16*120 4套DN65 20 4-Φ183 14.94 69.9 M16*70 4套44.7 118.6 M16*120 4套DN80 20 8-Φ183 14.94 69.9 M16*70 8套45.2 119.1 M16*130 8套DN10 0 22 8-Φ183 14.94 73.9 M16*80 8套52.1 130 M16*140 8套DN12 5 22 8-Φ183 14.94 73.9 M16*80 8套54.4 132.3 M16*140 8套DN15 0 24 8-Φ223 14.94 77.9 M20*80 8套55.8 137.7 M20*150 8套DN20 0 26 12-Φ223 18.74 85.7 M20*100 8套60.6 150.3 M20*180 8套DN25 0 28 12-Φ263 18.74 89.7 M20*100 12套65.6 159.3 M24*210 12套欧阳引擎创编 2021.01.01DN30 0 32 12-Φ263 18.74 97.7 M20*100 12套76.9 178.6 M24*210 12套DN35 0 30 16-Φ263 18.74 93.7 M20*100 16套76.5 174.2 M24*210 16套DN40 0 32 16-Φ34 22.3 4 103.3 M24*120 16套86.5 193.8 M27*210 16套DN45 0 35 20-Φ34 22.3 4 109.3 M24*120 20套105.6 218.9 M27*240 20套DN50 0 38 20-Φ334 22.3 4 115.3 M24*130 20套131.8 251.1 M30*280 20套DN60 0 42 20-Φ364 24.7 4 125.7 M26*140 20套152 281.7 M33*300 20套欧阳引擎创编 2021.01.01。
蝶阀_法兰尺寸之欧阳育创编
5
1220 1455/1450 1380 39/41 32
M36 1325
5
1420
1675
1590 42/48 36 M39/M42 1525
5
1620
1915
1820 48/54 40 M45/M48 1750
5
1820
2115
2020 48/54 44 M45/M48 1950
5
2020
2325
3
18
65
76 185/180 145
18
4
M16
120
3
20
80
89 200/195 160
18
8/4
M16
135
3
20
100 108 220/215 180
18
8
M16
155
3
22
125 133 250/245 210
18
8
M16
185
3
24
150 159 285/280 240
23
8
M20
210
1 0
65
185 145 118 65
22 3 8-18
1 1
80
200 160 132 78
24 3 8-18
1 2
100
235 190 156 97
24 3 8-22
1 2
125
270 220 184 122
26 3 8-26
1 4
150
300 250 211 147
28 3 8-26
1 5
200
PL-PN
对夹蝶阀专用法兰 PN1.0Mpa
法兰蝶阀的安装方法及操作规程
法兰蝶阀的安装方法及操作规程法兰蝶阀的安装方法法兰蝶阀具有蝶板与密封圈间无滑动摩擦，密封面耐磨损，使用寿命长，密封牢靠，易调整的特点，法兰蝶阀的密封圈在反方向工作压力的作用下，产生自密封力，使密封比压加添，密封圈压紧阀座，反方向工作压力愈大，则自密封力也愈大，从而使密封圈与阀座结合紧密，达到双向密封的效果。
下面我为大家介绍法兰蝶阀的规格尺寸和安装方法。
法兰蝶阀引进了自密封设计理念，其中阀瓣与阀轴的连接接受了专利设计退拔销结构。
该阀门的紧要特点是密封牢靠，可双向密封，并且连接紧密，不致松动，使阀门使用长期。
法兰蝶阀规格尺寸：公称通径（mm）：DN350—DN2600公称压力：PN6PN10PN16较高工作压力：MPa0.611.6密封试验压力：MPa0.661.11.76强度试验压力：MPa0.91.52.4适用：介质水、污水软密封介质温度：≤65℃硬密封介质温度依据阀门材料而定介质流速：≤3M/S法兰蝶阀安装方法：1、法兰蝶阀安装前检查气动蝶阀各部分部件无缺失，型号无误，检查阀体内无杂物，电磁阀和消音器内无堵塞。
2、将阀门和汽缸均置于关闭状态。
3、将汽缸撞到阀门上，（安装方向与阀体平行或垂直都可以），再看螺丝孔是否对正，不会有太大偏差，如有少许偏差，将气缸体转动一点就可以了，然后将螺丝紧固。
4、安装完毕后，对气动蝶阀进行调试（正常情况下供气压力为0.4～0.6MPa），调试运行时须手动操作电磁阀启闭（将电磁阀线圈失电后手动操作方可有效），察看气动蝶阀的启闭情况。
假如在调试运行过程中发觉阀门在启闭过程初始时有些吃力，之后正常，则需要将气缸行程调小（把气缸两端行程调整螺丝同时往里调一点，调整时需将阀门运行到开位置，然后将气源关掉再调），直至阀门启闭动作顺滑且关闭无泄漏。
还需要注意的是，可调型消音器可以调整阀门的启闭速度，但不可调得过小，否则可能引起阀门不动作。
5、得发在安装前应保持干燥，不可露天存放。
蝶阀设计计算书(DN150_PN16)
编号：201505设计计算书名称：气动调节软密封蝶阀型号：D643F公称通径：150mm公称压力：1.6Mpa编制：张平审核：张晓军批准：张国立上海广莱宝阀门有限公司2015年5月22日I目录T (1)计算内容壁厚1M (2)计算内容密封面上计算比压8计算内容阀杆力矩 (3)计算内容阀杆强度验算 (5)计算内容蝶板厚度计算 (7)计算内容蝶板强度验算 (8)计算内容流量系数的计算 (10)附录 (11)I1零件名称 阀体 材料牌号 WCB 计算内容 壁厚 1T序 号 计算数据名称 符号 式中符号公式 单位 计算数据 1 计算壁厚 SB ’ []2.3L PN DNC Pσ+-mm 4.3 2 计算压力 PN 设计给定 Mpa 1.6 3 计算内径 DN设计给定mm 150 4许用拉应力[]L σ查《实用阀门设计手册》表3-3Mpa 82 5 腐蚀余量 C 设计给定 mm 3 6 实际壁厚 SB设计给定mm12结论：1.SB ≥SB ’，故合格。
2．管路附件温度压力级是根据材料相应温度下的许用应力制定的，故不进行高温核算。
零件名称阀座材料牌号304M计算内容密封面上计算比压82q< q<[]q故合格。
结论MF型号150D643F-16C零件名称阀杆材料牌号2Cr13计算内容阀杆力矩34型号150D643F-16C零件名称阀杆材料牌号2Cr13计算内容阀杆强度验算5σ<[]LσNτ<[]Nτ故合格。
结论L6零件名称蝶板材料牌号304计算内容蝶板厚度计算0.257零件名称蝶板材料牌号304计算内容蝶板强度验算89型号150D643F-16C计算内容流量系数的计算10附录1.设计计算引用资料：《实用阀门设计手册》机械工业出版社——2007.9《阀门设计手册》杨源泉——19922.管线中应安装安全阀等安全泄压设备以确保使用压力不超过使用温度下的最大允许工作压力的1.1倍。
11。
蝶阀设计计算书(DN150 PN16)
编号：设计计算书名称：三偏心硬密封蝶阀型号：D343H公称通径：150mm公称压力：1.6Mpa编制：________________审核：________________批准：________________XXXX阀门有限公司二OO九年十二月I目录T (1)计算内容壁厚1M (2)计算内容密封面上计算比压8计算内容阀杆力矩 (4)计算内容阀杆强度验算 (6)计算内容蝶板厚度计算 (8)计算内容蝶板强度验算 (9)计算内容流量系数的计算 (11)附录 (12)I1零件名称 阀体 材料牌号 WCB 计算内容 壁厚 1T序 号 计算数据名称 符号 式中符号公式 单位 计算数据1 计算壁厚 SB ’ []2.3L PN DNC Pσ+-mm 4.3 2 计算压力 PN 设计给定 Mpa 1.6 3 计算内径 DN设计给定mm 150 4许用拉应力[]L σ查《实用阀门设计手册》表3-3Mpa 82 5 腐蚀余量 C 设计给定 mm 3 6 实际壁厚 SB设计给定mm12结论：1.SB ≥SB ’，故合格。
2．管路附件温度压力级是根据材料相应温度下的许用应力制定的，故不进行高温核算。
2零件名称 阀座 材料牌号 WCB计算内容 密封面上计算比压8M序 号 计算数据名称 符号 式中 符号公式 单位 计算数据 1 密封面上总作用力 MZ Q MZ MF Q +QN37799 2 密封面上介质作用力MJ Q ()2MN M πD +b P 4N 26179 3 密封面内径 MN D 图示，设计给定 mm 142 4 密封面外径 MW D图示，设计给定 mm 146.67 5 密封面与球面接触半角 α图示，设计给定 72 6 阀座密封面宽度 M b 设计给定 mm 2.335 7 设计压力 P设计给定Mpa 1.6 8 密封面上密封力 MF Q ()22M MW MN MF πf D -D 1+q tan α4⎛⎫ ⎪⎝⎭N 11620 9密封面磨擦因数M f查《实用阀门设计手册》表3-260.3310 密封面必须比压 MF q查《实用阀门设计手册》表3-13 Mpa10 11 密封面计算比压 q()MZMW MN M Q D +D πb sin αMpa 18.77 12密封面许用比压[]q查《实用阀门设计手册》表3-14Mpa150结论 MF q < q<[]q 故合格。
阀门法兰尺寸表
六、对夹式软密封蝶阀D71X/J -6/10/16 Q.C.P.R 系列连接尺寸：公称通径结构长度（标准外形尺寸（参考值）连接尺寸（标准值）值）0.6MPa 1.0MPa 1.6MPa毫米英寸L H H0A B D0n-d D0n-d D0n-d 5024363235270651104-141254-181254-18 65 2 1/24670250270651304-141454-181454-18 8034673275270651504-181608-181608-18 100452105316270651704-181808-181808-18 125556115340310652008-182108-182108-18 150656137376310652258-182408-222408-22七、对夹式软密封蝶阀D371X/J -6/10/16 Q.C.P.R 系列连接尺寸：公称通径结构长度（标外形尺寸（参考值）连接尺寸（标准值）准值）0.6MPa 1.0MPa 1.6MPa毫米英寸L H H0A B D0n-d D0n-d D0n-d 50243633061802001104-141254-181254-18 65 2 1/246703211802001304-141454-181454-18 80346833461802001504-181608-181608-18 1004521053871802001704-181808-181808-18 1255561154111802002008-182108-182108-18 1506561374472702802258-182408-222408-22 2008601645722702802808-182958-2229512-22 250106820664627028033512-1835012-2235512-26 300127823073838042039512-2240012-2241012-26 350147824876138042044512-2246016-2247016-26 4001610228987745047049516-2251516-2652516-30 4501811432093848049055016-2256520-2658520-30 5002012734399348049060020-2262020-2665020-33 60024154413113148049040520-2672520-3077020-36 70028165478147664066081024-2684024-3084024-36 80032190525153364066032024-3095024-3395024-39 900362035851655750860102024-30105028-33105028-39 1000402166401765850900112028-30116028-36117028-42 1200482547551995850900134032-33138032-39139032-48 14005627991023101000925156036-36159036-42159036-48 160064318103025951000925176040-36182040-48182040-56 180072356114028101100980197044-39202044-48202044-56 200080406125031001100980218048-42223048-48223048-62表中收集（国标、美标）常用法兰规格尺寸产品名称：国标法兰旋启式止回阀】品牌：汉威阀门型号：H44H 、H44Y 连接形式：法兰、焊接主体材料：碳钢、不锈钢、铬钼钢公称通径：40~800 （mm ）适用介质：水、油、蒸汽等材质：WCB 、CF8M 、WC6 、LCB等密封形式：硬密封型标准：国标外形：中型大型流动方向：单向驱动方式：零部件及配件：配件用途：止回压力环境：常压、高压工作温度：常温、高温、低温类型（通道位置）：二通式【产品用途】H44H、 H44Y 型 PN16~PN250 旋启式钢制止回阀适用于压力 1.6~25MPa 工作温度 -29~+550 ℃ 的石油、化工、制药、化肥、电力行业等各种工况的管路上，适用介质为水、油品、蒸汽、酸性介质等。
dn40 pn16不锈钢对夹式蝶阀规格参数
dn40 pn16不锈钢对夹式蝶阀规格参数
（原创版）
目录
1.产品名称：dn40 pn16 不锈钢对夹式蝶阀
2.产品规格：dn40、pn16
3.产品类型：不锈钢对夹式蝶阀
4.产品特点：防腐、耐磨、密封性能好
5.应用领域：广泛应用于水处理、化工、石油等工业领域
正文
近日，一款名为“dn40 pn16 不锈钢对夹式蝶阀”的产品受到了市场的关注。
这款产品具有优良的规格参数，使其在应用过程中表现出良好的性能。
首先，让我们来了解一下这款产品的规格参数。
dn40 和 pn16 是这款不锈钢对夹式蝶阀的主要规格。
其中，dn40 表示产品的公称通径为 40 毫米，pn16 则表示产品的公称压力为 16 公斤/平方厘米。
这两个规格参数决定了这款蝶阀在使用过程中的稳定性和可靠性。
作为一款不锈钢对夹式蝶阀，这款产品具有很多优点。
其主要特点是防腐、耐磨和密封性能好。
由于采用了不锈钢材质，使得这款蝶阀具有良好的耐腐蚀性，可以应对各种恶劣的工作环境。
同时，其耐磨性能也相当出色，大大提高了产品的使用寿命。
在密封性能方面，这款蝶阀采用了先进的密封技术，确保了密封效果的可靠性。
此外，这款 dn40 pn16 不锈钢对夹式蝶阀广泛应用于水处理、化工、石油等工业领域。
在这些领域中，这款蝶阀都能发挥出良好的性能，满足了用户的需求。
总之，这款 dn40 pn16 不锈钢对夹式蝶阀凭借其优良的规格参数和
性能特点，在工业领域中得到了广泛的应用。
各种标准法兰尺寸对照
| | 各种标准法兰尺寸对照公称通径PN16（GB 4216.4-84) PN10 (GB 4216.4 - 84) PN6(GB 4216.3 - 84) 外圆孔距螺栓孔数外圆孔距螺栓孔数外圆孔距螺栓孔数15 - - - - 95 65 M12 4 - - - - 20 - - - - 105 75 M12 4 - - - - 25 - - - - 115 85 M12 4 - - - - 32 - - - - 140 100 M16 4 - - - - 40 150 110 M16 4 150 110 M16 4 130 100 M12 4 50 165 125 M16 4 165 125 M16 4 140 110 M12 4 65 185 145 M16 4 185 145 M16 4 160 130 M12 4 80 200 160 M16 8 200 160 M16 8 190 150 M16 4 100 220 180 M16 8 220 180 M16 8 210 170 M16 4 125 250 210 M16 8 250 210 M16 8 240 200 M16 8 150 285 240 M20 8 285 240 M20 8 265 225 M16 8 200 340 295 M20 12 340 295 M20 8 320 280 M16 8 250 405 355 M24 12 395 350 M20 12 375 335 M16 12 300 460 410 M24 12 445 400 M20 12 440 395 M20 12 350 520 460 M24 16 505 460 M20 16 490 445 M20 12 400 580 525 M27 16 565 515 M24 16 540 495 M20 16DIN PN10 \ JIS 10K \ANSI 150LBS 法兰尺寸对照表尺寸1/2"3/4"1"11/4"11/2"2"21/2"3"4"5"6"8"10"12"承插口径DIN2025324050637590110140160225250315 ANSI21.326.733.442.248.360.37388.9114.3141.3168.3219.1273.1323.9 JIS2226323848607689114140165216267318螺孔距DIN657585100110125145160180210240295350400 ANSI6070798998121140152191215.9241298362432 JIS7075900100105120140150175210240290355400船用法兰尺寸解释日期：2009-07-11船用法兰在很多地方使用。
