二、压气式负荷开关-熔断器组合电器
四、真空式负荷开关-熔断器组合电器。
FZN25-12高压真空负荷开关厂家-民熔
高压负荷开关目录一、概述二、环境条件三、结构特点四、负荷开关的区别五、灭弧原理六、负荷开关特点七、主要特点八、注意事项九、负荷开关系列细分（FN5、FN7、FKN12、FZN25）技术参数与图纸1.0概述高压负荷开关是一种功能介于高压断路器和高压隔离开关之间的电器，高压负荷开关常与高压熔断器串联配合使用；用于控制电力变压器。
高压负荷开关具有简单的灭弧装置，因为能通断一定的负荷电流和过负荷电流。
但是它不能断开短路电流，所以它一般与高压熔断器串联使用，借助熔断器来进行短路保护。
高压负荷开关及组合电器,适用于三相交流10KV、50HZ的电力系统中，或与成套配电设备及环网开关柜，组合式变电站等配套使用，广泛用于域网建设改造工程、工矿企业、高层建筑和公共设施等，可作为环网供电或终端，起着电能的分配、控制和保护的作用。
该产品技术性能符合IEC出版物60265-1/FDIS 《高压负荷开关，第一部分：额定电压1KV以上52KV以下的高压负荷开关》、IEC60420《高压交流负荷开关-熔断器组合电器》、GB16926《交流高压负荷开关-熔断器组合电器》、GB3804-63KV《交流高压负荷开关》的规定。
本产品具有开断能力大、安全可靠、电寿命长、可频繁操作、结构紧凑、体积小、重量轻、基本不需要维修等优点。
具有开断额定电流、过载电流。
可开断短路电流和防止设备缺相运行能力，开关有明显可见的隔离断口，配装具有关合能力的接地开关电动弹簧机构，能够远动远控。
2.0环境条件1.海拔高度：2000m及以下2.环境温度：-25℃~+40℃3.相对湿度:日平均值不大于95%,月平均值不大于90%4.无导电性尘埃、腐蚀性气体及水蒸汽体的场所5.无火灾、爆炸危险的场所6.无经常性的剧烈振动的场所3.0结构特点负荷开关及组合电器主要由框器、隔离开关（组合器的限流熔断器在隔离开关上）、真空开关管、接地开关、弹簧操作机构等组成。
产品结构紧凑、体积小、寿命长、关合开断能力强、操作维护简便。
FYN28-12高压负荷开关

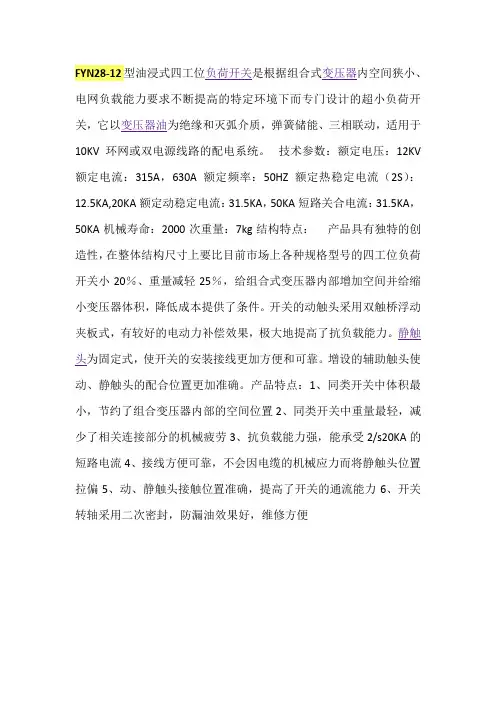

FYN28-12型油浸式四工位负荷开关是根据组合式变压器内空间狭小、电网负载能力要求不断提高的特定环境下而专门设计的超小负荷开关，它以变压器油为绝缘和灭弧介质，弹簧储能、三相联动，适用于10KV环网或双电源线路的配电系统。
技术参数：额定电压：12KV 额定电流：315A，630A额定频率：50HZ额定热稳定电流（2S）：12.5KA,20KA额定动稳定电流：31.5KA，50KA短路关合电流：31.5KA，50KA机械寿命：2000次重量：7kg结构特点：产品具有独特的创造性，在整体结构尺寸上要比目前市场上各种规格型号的四工位负荷开关小20％、重量减轻25％，给组合式变压器内部增加空间并给缩小变压器体积，降低成本提供了条件。
开关的动触头采用双触桥浮动夹板式，有较好的电动力补偿效果，极大地提高了抗负载能力。
静触头为固定式，使开关的安装接线更加方便和可靠。
增设的辅助触头使动、静触头的配合位置更加准确。
产品特点：1、同类开关中体积最小，节约了组合变压器内部的空间位置2、同类开关中重量最轻，减少了相关连接部分的机械疲劳3、抗负载能力强，能承受2/s20KA的短路电流4、接线方便可靠，不会因电缆的机械应力而将静触头位置拉偏5、动、静触头接触位置准确，提高了开关的通流能力6、开关转轴采用二次密封，防漏油效果好，维修方便。
FZRN□-12D真空负荷开关
3、FZN□-12负荷开关发货场景
4、 红申电气低压电气汇总
过欠压保护器H-SAGQ
控保开关HQ1
火灾报警探测器
企业简介
生产公司：上海红申电气有限公司 隶属集团：红申集团 法人代表： 集团资本： 经营模式：意大利技术入股、生产加工、经销批发 员工数量：800 - 1200人 客户类型：国家电网公司、成套厂、大中型建筑工程 所属行业：配电输电设备、开关 产品信息：成套大类（高低压电器、变压器、箱变） 特色产品：
1、FZN□-12真空负荷开关 2、FZRN □ -12D真空负荷开关-熔断器组合电器
FZRN□-12 真空负荷开关
主编：刘欢庆
型号解读：
1、FZN□-12/630-25真空负荷开关 2、FZRN □ -12D/125-31.5真空负荷开关-熔断器组合电器
F:负荷开关, Z:真空式, N:户内 R:带熔断器 □ :23、25、63、64、66设计序号 12:12KV D:带接地刀
1、FZN□-12真空负荷开关
体积小，柜宽最小可 做到500mm.
柜内实物图
2、FZN□-12真空负荷开关选型表
1、□手动操作 □电动操作 2、□带AC220V手合--电分线圈 □ 不带AC220V手合--电分线圈 3、□带接地刀(D) □不带接地刀 4、□带熔夹 (2-12，R) □不带熔夹(1-12) 5、□正装-侧面（上进-下出线:U） □倒装-侧面（下进-上出线:I） 6、□左操作（安装在柜左侧:L） 7、□右操作（安装在柜右侧:R） 8、带上隔离
FZN25-12,FZN21-12,FZN66-12,FZN64-12真空负荷开关

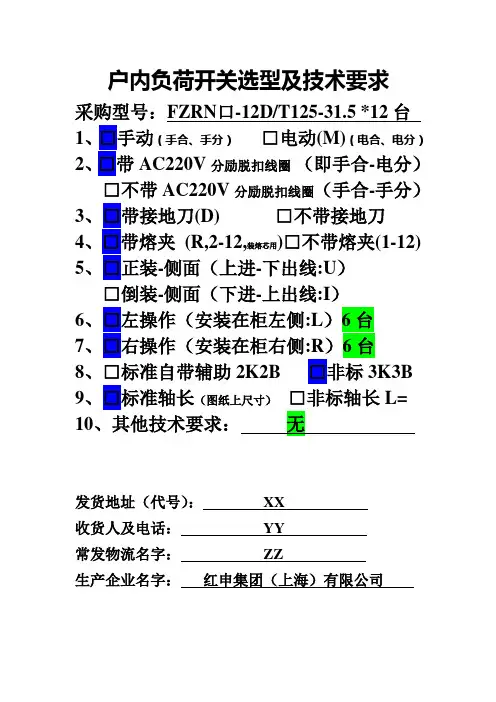

采购型号：FZRN口-12D/T125-31.5 *12 台 1、 □手动（手合、手分） □电动(M)（电合、电分） 2、 □带 AC220V 分励脱扣线圈 （即手合-电分） □不带 AC220V 分励脱扣线圈（手合-手分） 3、□带接地刀(D) □不带接地刀 4、□带熔夹 (R,2-12,装熔芯用)□不带熔夹(1-12) 5、□正装-侧面（上进-下出线:U） □倒装-侧面（下进-上出线:I） 6、□左操作（安装在柜左侧:L）6 台 7、□右操作（安装在柜右侧:R）6 台 8、□标准自带辅助 2K2B □非标 3K3B 9、□标准轴长（图纸上尺寸） □非标轴长 L= 10、其他技术要求： 无
发货地址（代号） ： 收货人及电话： 常发物流名字： 生产企业名字：
XX YY ZZ 红申集团（上海）有限公司
图1
老型 FZN 口-12DR 生产车间一角
图2
பைடு நூலகம்
新型 FZN 口-12DR 生产车间一角
负荷开关技术全参数
FKN12－12D/630－20型户内交流高压负荷开关(以下简称FKN12－12D负荷开关)是额定电压为12KV，额定频率为50HZ的三相高压开关设备，用于分合负荷电流，闭环电流，空载变压器和电缆充电电流，关合短路电流。
配装接地开关的负荷开关，可以承受短路电流。
FKN12－12R.D/125－31.5型户内交流高压负荷开关--熔断器组合电器(以下简称FKN12－12R.D组合器)是FKN12－12D负荷开关开断与S□LAJ－12(XRNT□－12)高压限流式熔断器组合在一起的户内高压开关设备。
它可以可靠开断直至短路电流的任何电流：负荷开关开断工作电流，熔断器开断短路电流，联合开断工作电流与全短路电流之间的任何过电流，同时熔断器通过其撞击器使负荷开关分闸。
使用环境◆周围空气温度：上限+40℃，下限－25℃；◆海拔高度：1000m与以下；◆相对湿度：月平均值不大于90%，日平均值不大于95%；◆周围空气应不受腐蚀或可燃性气体与水蒸汽体等明显污染；◆无经常性的剧烈运动；◆耐污秽等级：Ⅱ级。
如使用条件超过上述规定，由用户与制造厂协商确定。
型号含义技术参数序号名称名称数据1 额定电压 kV 122 额定频率 Hz 503 额定绝缘水平 1min工频耐压 kv 对地/相间42/48雷电冲击耐压(峰值) 对地/相间75/854 额定短路开断电流 kA 20 25 31.5 405 额定电流 A 630 630 1250 1600 1250 16001250 1250 2000 2500 2000 25006 额定短时耐受电流(有效值) kA 20 25 31.5 407 额定峰值耐受电流(峰值) 50 63 80 1008 额定短路关合电流(峰值) 50 63 80 1009 额定短路电流持续时间 S 410 机械寿命次 2000011 二次回路工频耐受电压(1min) V 200012 额定操作顺序分-t-合分-t1-合分注：20kA、25kA、31.5kA t=0.3s t1=180s；40kA t=180s t1=180sFN3-10高压负荷开关什么用？一、FN3-10高压负荷开关用途1、FN3-10、FN3-10R、FN3-10R/3负荷开头系户内装置的高压装置的高压电器。
