门禁机道闸安装注意事项及接线说明
通道闸系统的安装方式及接线注意事项——铁军智能通道闸厂家

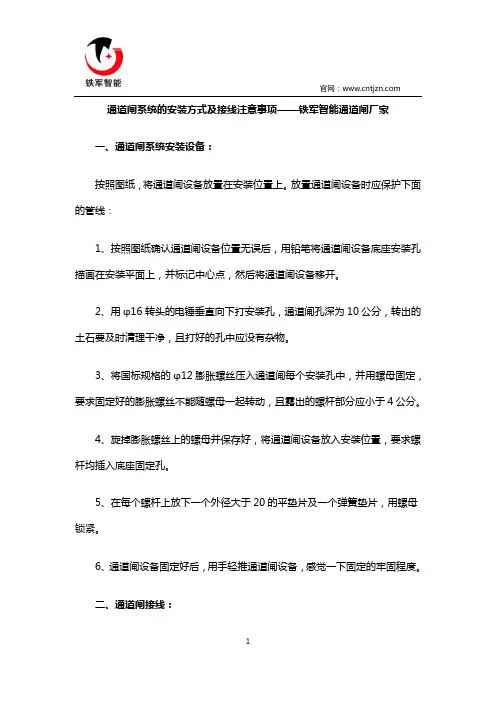

官网： 通道闸系统的安装方式及接线注意事项——铁军智能通道闸厂家一、通道闸系统安装设备：按照图纸，将通道闸设备放置在安装位置上。
放置通道闸设备时应保护下面的管线：1、按照图纸确认通道闸设备位置无误后，用铅笔将通道闸设备底座安装孔描画在安装平面上，并标记中心点，然后将通道闸设备移开。
2、用φ16转头的电锤垂直向下打安装孔，通道闸孔深为10公分，转出的土石要及时清理干净，且打好的孔中应没有杂物。
3、将国标规格的φ12膨胀螺丝压入通道闸每个安装孔中，并用螺母固定，要求固定好的膨胀螺丝不能随螺母一起转动，且露出的螺杆部分应小于4公分。
4、旋掉膨胀螺丝上的螺母并保存好，将通道闸设备放入安装位置，要求螺杆均插入底座固定孔。
5、在每个螺杆上放下一个外径大于20的平垫片及一个弹簧垫片，用螺母锁紧。
6、通道闸设备固定好后，用手轻推通道闸设备，感觉一下固定的牢固程度。
二、通道闸接线：官网： 按照布线图的管号线号表确认每根线的用途，对照通道闸设备的接线图将每根线连接到对应的接线端子上：1、多芯电缆要先在每芯电线上用号码管标记芯号，并记录芯号与颜色的对应，这是电缆另一头接线的依据。
2、接线时切勿将导线的铜芯直接拧在接线端子上，这样时间长了容易脱落，且开叉的铜芯会降低信号传输质量及造成短路。
应该在每根导线的端头绞紧接线端子上。
3、接线完成后要彻底清理剪下的线头等杂物，尤其是裸露的铜芯线头，以免通电时造成短路损坏通道闸设备。
4、把通道闸的线捆扎整理与接线端子连接的引线，信号线与信号线归类，电源线与电源线归类，以免互相干扰。
深圳铁军智能通道闸机厂家提供产品与安装服务，给客户提供一站式采购体验，省时省力最优惠。
主营：人行通道闸机，产品包括：智能翼闸、三辊闸机、摆闸、平移闸、全高闸、半高闸、速通门、停车场道闸，票箱、车牌识别等设备，产品品种齐全，性价比高，交付及时，服务周到，已成为深圳安防行业独具特色的佼佼者。
门禁布线规范和注意事项
门禁布线规范和注意事项-CAL-FENGHAI.-(YICAI)-Company One1工程施工规范.一、布线规范1、读卡器到控制器的连接线建议采用8芯屏蔽双绞线（其中3芯备用），线径大于0.3mm,控制器到读卡器距离不可以超过100米，建议在80米以内。
2、锁到控制器的连接线需采用2芯电源线，控制器到锁距离不可以超过100米，线径大于1.0 mm。
如有需门磁检测线则需多2芯线。
（可根据现场需要定）。
如果输出12V电源有明显降压则可以微调电源电压到或单独给电锁供电（如图一）。
（图一、单独供电图）3、按钮连接线和门磁连接线需采用2芯电缆线，线径大于0.3mm。
4、控制器通讯线（包括485/422、232和韦根等通讯线）必须采用国际通用的8芯屏蔽双绞线,这样可有效防止和屏蔽干扰。
线径大于0.3mm总线长度不超过1200建议在1000米以内，如果更长请选用其它专用485/232转换器或者加中继器，并选用更粗的通讯电缆。
控制器GND 485- 485＋分别对应连接485转换器GND TD(A) TD(B)，通讯线路采用串联挂接式连接，请勿采用星型连接或者局部星型连接（如图二）。
如果线路过长和设备过多，请在最后一台设备上增加终端电阻（有跳线加载）总线最多可挂接128台控制器。
（图二、控制器与计算机相连）5、其设备用线不得走强电凿或是强电线管。
如因环境所限，要平行走线，则要远离50CM以上。
二、安全事项注意1、虽然控制器已经具备了防静电和防雷击设计，但是请确保电源和机箱的良好接地，以保障电路不被静电、雷电和其他设备漏电所伤害，长时间稳定运行。
2、请勿带电拔插接线端子，或者带电焊接操作，焊接接线时应该先拔下所对应的接线座。
3、请勿私自拆卸控制器上的元器件，这样有可能会引起系统信息的丢失或芯片损害。
4、接在＋12V端子上，有利于充分发挥读卡器性能，如果读卡器是＋24V供电的，请单独为其配备线性电源，并和控制器进行共地。
门禁机道闸安装注意事项及接线说明
门禁机道闸安装注意事项及接线说明
一、注意事项:
1.接线端子注意规范接线，露出金属部分不要过长，以免引起短
路和通信故障。
2.不要经常带电拔插接线端子。
3.接电锁、电源和报警器的电线的金属部分的单芯截面积要大于1.0
平方毫米。
当距离大于50米时，则要强粗电线。
4.连接韦根读头请使用22号安规线,主控机和读头的通讯距离<100米。
5.配套电源功率12VDC/3-7A 50W（主控机+读头功耗<=1A,电锁功耗视具体而定）。
6、控制器与电脑通讯采用TCP/IP通讯方式，出厂默认的IP地址为：
IP：192.168.1.191 网关: 192.168.1.1 子网掩码:255.255.255.0
二、控制主板接线示意图
三、道闸门禁接线示意图
1.门禁主板输入电源+12和输入电源负极接道闸主板上输出电源+12如图：
2.道闸主板上的+12V接到门禁控制器一端接电锁电源+12V（或其它电锁输入电压）。
3.接一号门的电锁正极（断电关型电锁）还有电锁负极到V12继电器的线圈上，如图：
4.12V继电器上的公共端接道闸主板上的公共端（COM）。
5.12V继电器上的常开和常关分别接道闸的开（O PEN）和关（CLOSE ）。
道闸安装接线方法
道闸安装接线方法道闸安装接线方法：一、基本要求：1、电气线路采用低压配电系统，电源电压不得大于220V/50HZ，禁止使用直流电源；2、线卡头、插头、插座等相应插件应符合相关标准要求；3、水平线路应采用双联接线线管，地线则采用同规格的板材埋入外墙，禁止使用护套线路；4、保护塑料管内的绝缘层应无污物和破损，管壁的厚度应充分满足安装要求，电缆平放状态要牢固，不得变形；5、在储存和安装过程中，要防止外力撞击、弯折、拖拉等损坏电缆；6、注意不同的线路之间的绝缘，不要把相邻的线路接在一起，接口要紧密，无漏电；7、应采用插头或插座把电缆和控制盒接好；8、线圈信号线不宜混杂拉在同一框架里，安装时应穿孔过桥架；9、线卡头应被正确地安装，当用气缸操作时，电源线应控制有变频器。
二、步骤：1、安装道闸：（1）排列控制箱，对接好电缆线；（2）组装道闸硬件；（3）安装道闸的电子元件、电机；（4）如果需要，可以为道闸安装红外线或触摸屏等外设；（5）将道闸安装到适当的位置上；2、接线：（1）检查安装线缆，确保电压符合要求；（2）按照功能要求，进行主控制网络的实际电路布线，当需要时，应加装控制回路；（3）将控制箱的继电器及限位等设备安装好，并进行接线；（4）连接红外线或RFID等传感器及按键、查询按钮等外设接线；（5）将控制箱和道闸之间的信号线接好：RS485、ZigBee、CAN等；3、试验：（1）将主控制系统链路接好后，进行供电，开机检查；（2）操作部件，逐个检查动作是否正常；（3）调整被控设备的速度参数；（4）连接外设，逐一检查外设是否正常；（5）对主控制系统上的道闸进行测试，检查其动作精度是否满足要求；4、调试完毕后，关闭电源；5、安装完成：检查布线、接线每组部分，各控制组件联调完毕后，进行总体测试，完成道闸安装接线。
道闸系统设备安装及注意事项
道闸系统设备安装及注意事项道闸系统设备是指用于控制车辆出入的道闸设备，广泛应用于停车场、小区、商场和公共机构等场所。
正确的安装道闸系统设备对于保障车辆出入的安全和流畅有着重要的作用。
本文将介绍道闸系统设备的安装步骤和注意事项。
一、道闸系统设备的安装步骤1.环境评估：在安装道闸系统设备之前，首先需要对安装环境进行评估。
评估内容包括道闸的位置选择、区域电源和通信设备的布置等。
根据实际情况选择最合理的安装位置，以确保道闸的使用效果。
2.基础施工：道闸系统设备需要有一个稳固的基础，以便固定设备并给予足够的支撑力。
在安装前，需将施工现场的地面整平，并根据设备的尺寸和重量来进行基础的建设。
通常情况下，基础的尺寸为设备本身尺寸的2-3倍。
3.安装设备：在道闸系统设备的安装过程中，需要按照设备提供的安装说明进行操作。
首先，将道闸设备放置在基础上，并使用螺栓进行固定。
其次，连接道闸的电源线和通信线，并确保接线正确牢固。
最后，对设备进行调试，包括校准、测试和调整。
4.系统设置：道闸系统设备的安装完成后，还需要进行系统设置。
根据实际需求，设置车辆出入的权限、通信协议和报警功能等。
同时，还需对设备进行测试，确保各个功能正常运行。
5.软件配置：在道闸系统设备安装过程中，还需要对软件进行配置。
根据实际需求，在计算机或智能手机上安装相关的软件，并进行设备的连接。
通过软件，可以远程控制道闸设备，实现车辆出入的管理和监控。
二、道闸系统设备的注意事项1.安全防护：在进行道闸系统设备的安装过程中，需要注意安全防护。
施工人员必须佩戴好安全帽和手套，并遵守相关的安全操作规程。
特别是在安装高度较高的道闸设备时，应加强安全措施，防止发生意外事故。
2.操作规范：在安装道闸系统设备之前，必须详细阅读设备的安装说明书，并根据说明书进行操作。
注意事项细节，避免操作失误，保证设备的正常使用。
在施工过程中，应遵守相关的操作规范，确保安装质量。
3.电源和通信：道闸系统设备需要有稳定的电源和通信设备支撑。
门禁道闸安装技术内容
门禁道闸安装技术内容门禁道闸是现代化建筑物中常见的一种安全控制设备，它可以通过对进出人员的授权和限制，确保建筑物内部的安全性。
门禁道闸的核心部分是道闸机芯，它通过电机驱动，控制道闸的开关，实现进出人员的通行。
门禁道闸的安装需要遵循一定的技术要求，下面我们来详细介绍门禁道闸安装技术的要点。
一、安装前的准备工作在进行门禁道闸的安装前，需要进行一些准备工作。
首先需要确定道闸的安装位置和方向，以便于后续的安装。
其次需要对安装地点进行勘测，确定地面的平整度和是否存在障碍物等情况，以便于进行后续的施工。
最后需要准备好安装所需的工具和材料，包括道闸机芯、固定底座、电源线、控制线等。
二、安装过程门禁道闸的安装主要分为以下几个步骤：1. 固定底座：在安装位置上固定底座，确保底座与地面平整稳定。
2. 安装道闸机芯：将道闸机芯固定于底座上，需要注意机芯的水平度和垂直度。
3. 安装道闸臂：将道闸臂安装在机芯上，确保臂与机芯的连接牢固。
4. 接线：将电源线和控制线连接好，确保接线牢固可靠。
5. 调试：进行道闸的调试，包括开关测试、速度测试等，以确保道闸的正常运行。
三、安装注意事项在进行门禁道闸的安装过程中，需要注意以下几点：1. 选择合适的安装位置：门禁道闸的安装位置需要选择在离入口较近的位置，以便于进出人员的控制。
2. 确保地面平整：安装地面需要保持平整，确保道闸的稳定性。
3. 严格按照说明书进行安装：门禁道闸的安装需要严格按照说明书进行，确保安装过程中不发生安全事故。
4. 保持清洁：门禁道闸需要定期清洁和维护，以确保道闸的正常运行。
总结：门禁道闸的安装需要遵循一定的技术要求，包括安装前的准备工作、安装过程和安装注意事项。
在安装过程中需要注意选择合适的安装位置，确保地面平整，严格按照说明书进行安装，保持清洁和维护。
门禁道闸的正常运行可以有效地保障建筑物内部的安全性。
道闸接线使用说明书
道闸接线使用说明书第一章：概序一、序言感谢您采用变频道闸驱动器本手册提供给使用者安装、参数设定、异常诊断、排除及日常维护本交流电机驱动器相关注意事项。
为了确保能够正确地安装及操作本交流电机驱动器，请在装机之前，详细阅读本使用手册，并请妥善保存及交由该机器的使用者。
以下为特别需要注意的事项：1、在交流电机驱动器内部的电子组件对静电特别敏感，因此不可异物置入交流电机驱动器内部或触摸主电路板。
2、切断交流电源后，交流电机驱动器数字操作器指示灯未熄灭前，表示交流电机驱动器内部仍有高压十分危险，请勿触摸内部电路及零组件。
3、绝不可将交流电机驱动器输出端子U, V, W连接至AC电源。
4、实施配线，务必关闭电源。
5、交流电机驱动器端子务必正确的接地。
三、调频道闸控制器与普通道闸控制器优缺点对比:四、控制器版本概括控制器开机会显示主板版本号,显示6xx表示控制器为AB相编码器程序显示8xx表示控制器程序为磁性旋转编码器程序.编码器只能二选一且对应不同程序使用，参看“第二章：驱动器接线说明”。
五、推荐使用带二极减速的三相交流220V电机，推荐使用AB相编码器如下图所示:六、AB相安装如下图所示:第二章：驱动器接线说明编码器只能2选1第三章：数字操作面板说明及常用功能操作操作面板说明道闸原点AB 相编码器原点（备注:磁性编码器不需要每次重新上电不需要找原点）： L 首先道闸垂直点的机械限位必须有；AC220Vl≤4∞W∕!!t 才…LNEE UVW状态七出 编刊器 遥控器*入地域地停箫抬地记忆地安全12v巴巴出⅛不m<wΓ∖BBB HHHBIo O 00] OOOOQBBBBB BBBB漏电 开关IlTTOAC22OV磁性编码器π程序:8XXAB 相编码器程序:6XX抬闸/数值加学习参数BOSJJ落闸/数值减功能/设置停止/异常'复2,控制器断电重新上电按抬杆或者落杆会自动找原点,并且成功后才可以正常抬落杆；3,控制器不断电在F-XX模式（F-04除外）下长按停止键直到垂直灯闪后放开，再按上下任意键会自动找原点；AB相编码器自动原点显示项内容说明：本控制器主要有两种功能一个是F-xx功能用于学习和监控，一个是P-xx 功能用于修改使用参数，常按功能键2-3秒可来同切换F和P功能显示内容说明备注F-OO 监视参数编号按功能键可切换编号P-OO 设置参数编号按上/下键可切换编号20 当前显示值道闸位置学习编码器旋转角度范围0-250度（3500-1000）（备注:AB相编码器模式找到原点后才能学习位置）1闸停在抬闸位置24■按落闸或者手摇闸机至水平，按停止键完成学习内置遥控器学习遥控器学习组数小于10组己学习个数显示1日西？国任冷心症jt×x∕√τ : — >∖χ/ 一•胺4秒数字全闪动≡q曲依次按遥赢1,2,3每按一个旧键喇叭会嗨一声4完成后数字加1并自动退出外置遥控器学习需要接上外置遥控器,打开控制器电源3秒内同时按住抬杆+落杆直至遥控接收器灯闪即可（一般按住2-3秒即可），清除遥控器则按停止键3秒.1遥控器插到控制器遥控接口上2打开控制器电源3开电源3秒内按遥控抬+落2秒钟即可输入输出端口监视在F-IO监视模式下面可以监控控制器输入与输出状态，四个数码管代表不同的状态意义输入信号指示输出信号指示参数恢复到6种默认值进入状态监控(“F-04”)按照下面方式恢复到6种不同默认参数值,按组合标识按键同时按住大约4秒钟,喇叭会滴一声则恢复到对应的参数值,此默认值并绝对使用值，根据杆长，杆重和弹簧拉力等情况选择相近模式再作微调整可达到最好效果。
道闸控制器的安装调试手册
道闸控制器的安装调试手册欢迎使用我们的道闸控制器。
在使用之前，请仔细阅读本手册中的安装和调试说明。
本手册将帮助您了解如何正确安装和调试我们的道闸控制器。
一、安装步骤1.1 道闸控制器的安装位置道闸控制器应安装在控制箱内，并放置在易于维修和维护的位置。
安装时应注意防潮、防尘，确保道闸控制器处于通风、干燥、稳定的环境中。
1.2 接线方法（1）电源接线：接入交流电源并确认电源开关处于关闭状态。
（2）道闸机芯接线：将道闸机芯接线端子与控制器的对应端子进行连线。
（3）限位开关接线：将限位开关接线端子与控制器的对应端子进行连线。
（4）地感信号接线：将地感信号接线端子与控制器的对应端子进行连线。
1.3 安装完毕后测试安装完毕后，请进行测试以确保道闸控制器安装正确。
测试为手动测试和自动测试。
1.4 手动测试方法在控制箱内将电源开关打开，按下手动开闸按钮和手动关闸按钮，测试道闸机芯动作是否正常。
1.5 自动测试方法驶入车辆到达地感器的范围内时，道闸应自动打开。
车辆通过后，道闸自动关闭。
二、调试步骤2.1 选用控制器模式本控制器具有以下两种控制模式：自动控制和定时控制。
在使用前，选择需要的控制模式。
2.2 调试应用程序在调试应用程序时，需要注意以下几点：（1）在进行调试时，请确保电源已经连接并处于关闭状态。
（2）按照控制器的自带说明书的要求进行焊接和固定工作。
（3）在调试应用程序之前，请检查相应的焊接、固定以及所有电线是否全部连接好。
2.3 逐步调试根据控制器说明书的序列逐步进行调试，从电源、机芯、限位开关、地感信号等各环节一一进行测试，确保每一个环节的控制器均达到最佳状态。
三、注意事项3.1 安装、调试时请仔细阅读本手册的说明，并严格按照规定的步骤进行操作。
3.2 安装时请注意控制箱内部的通风、防尘和防潮处理，确保操作环境稳定、干燥。
3.3 安装完毕和调试完毕后，请随手擦拭控制器表面，确保表面整洁。
3.4 控制器内部属于高压电器，请勿私自拆卸和调试。
门禁系统施工接线详解
门禁系统施工接线详解介绍本文档旨在提供关于门禁系统施工接线的详细解释。
通过阅读本文档，您将了解到门禁系统接线的步骤、材料和注意事项。
1. 准备工作在开始施工接线之前，应确保已准备好以下材料和工具：- 门禁系统主机- 门禁控制器- 门禁读卡器- 门锁- 电源线- 网线- 电工工具2. 接线步骤接下来，我们将介绍门禁系统接线的基本步骤。
步骤一：连接门禁主机将门禁主机与电源线和网线连接。
确保连接正确，以确保主机能够正常工作。
步骤二：连接门禁控制器将门禁控制器与门禁主机通过网线连接。
此步骤是将主机与控制器进行通信的关键步骤。
步骤三：连接门禁读卡器将门禁读卡器与门禁控制器通过网线连接。
这将使读卡器能够与控制器进行通信，实现对门禁系统的控制和管理。
步骤四：连接门锁将门锁与门禁控制器连接。
确保门锁与控制器的连接牢固可靠，以确保门禁系统的正常运行。
3. 注意事项在进行门禁系统施工接线时，需要注意以下事项：- 确保所有的接线都是按照设备的规格和制造商的说明进行的。
- 接线之前，切断电源以确保安全。
- 检查所有的接线是否牢固连接，以避免电路短路或其他问题。
- 尽量避免接线过长，以减少信号损失。
- 确保门禁系统接线安装符合相关的法规和标准。
结论本文档提供了门禁系统施工接线的详细解释，包括准备工作、接线步骤和注意事项。
通过遵循正确的接线步骤和注意事项，您可以确保门禁系统的正常运行和安全性。
智能人行通道闸机的安装和接线
智能人行通道闸机的安装和接线产品安装：通道闸安装分为线路预埋、固定闸机、控制器接线三个部分一、线路预埋：1、按客户的要求将机箱位置定好，在机箱固定位置的中心点到控制室之间选择好最佳走线途径，预埋或开挖电缆线沟。
2、在挖好的线路沟里放入适当直径的走线管（PVC管或钢管），穿入设备所需的电源线和控制线（控制线包括：手动按钮线3芯、RS485通讯信号线3芯）。
如距离较远，电源线和控制线必须分开走管（2管距离应在50CM以上）。
3、如通道为两台连机使用，则还需要在两台闸机之间布一根6芯连机线连机（如要实现双向进出刷卡还需预留一条4芯射频读卡器通讯线）。
4、所有线路布好后，最好在调试成功以后填埋混凝土。
二、固定闸机：1、单摆情况将机箱放到固定位置，要使整个设备处于最佳安装状态。
在基座的螺丝孔中心和机箱底座边缘在地面上做记号，再移开机箱，在做好记号的螺丝孔上用钻头垂直打孔，大小、深度要符合膨胀螺丝的要求。
将设备移至原位，打入膨胀螺丝并紧固螺丝即可。
2、对开情况如果两台闸机连机使用则应先调试，再固定机箱，以防调试过程中需要微调机箱位置。
首先，使2台闸机上电，使摆臂运行至关闭状态，然后对齐两台闸的摆臂或伸缩臂，使臂在同一直线上，两臂之间的间距一般为3CM-5CM。
有加装红外的，还需要测试红外是否对准，等全部功能都调试完毕，最后再固定机箱。
三、闸机接线：按闸机接线图接好设备电源线。
如果该设备需加装其他控制系统(如门禁管理系统、指纹管理系统、消费管理系统等)则需要把控制系统输出信号线接入接线排的1(绿)、2(红)、3(蓝)，2(红)是公共端。
如需用手动按钮控制闸机，则将出厂原配的小按钮线延长即可。
如两台闸需要同步使用（即对开），必须将带有航空插头的连机线连接到两台闸机并插好即可。
道闸安装规范
道闸安装规范
⑴闸机固定
将道闸平放在地面上、道闸基础上、安全岛上，根据客户要求及参照现场情况，摆放好道闸安装的位置，打开道闸的门，用铅笔在固定孔上画好固定螺丝的位置，将道闸移开用Ф14的冲击钻头打好固定螺丝，但注意安装位置下的管线别损坏，再用Ф12膨胀螺丝固定闸机，每个螺丝上一定要加装垫片、簧垫，固定好闸机后，闸机一定要棉布擦拭干净，保持清洁。
⑵闸机接线
①接线前检查机箱内线标识是否清晰，否则请做好线标；②尺量线到机箱接线端子
长度，留1米余量的线后剪断多余的线；③用压线钳把套上线鼻子的线压好，再把压上线鼻子的线依照接线图接到机箱端子上；④检查接好的线是否接正确，是否端子未拧紧。
⑶注意事项
①安装读卡机是一定要将电源与控制线、通讯线、对讲线分开布设在PVCФ25的线管。
严格按强弱电分开布设的规范进行施工。
②读卡机的电源地一定要与接地端接触良好，保持与大地通畅, 通讯线屏蔽层一端接地，
可以与220V的地共在一起，但一定要保持接地端接地良好。
道闸如何安装及安装注意细节
现在很多场合都会用到道闸，如小区的门禁、停车场入口、写字楼入口。
大对于很多企业来说，安装道闸也是件较为麻烦的事，很多单位都需要请专业的安装人员进行安装，那么具体应该如何安装呢？今天咱们就拿一般的停车场道闸为例吧！一、停车场道闸系统基本配置：一套标准IC卡停车场系统由管理计算机、打印机、视频捕捉卡、通讯适配器、发行器、临时卡计费器、对讲主机、入出口读卡控制机、入出口道闸、图像对比系统组成。
二、停车场道闸系统施工准备1、工具1)冲击钻：主要用于设备固定、穿墙打孔以及线槽、管线固定，钻头￠22/14/12/82)打磨机：主要用于金属材料的切割、修磨3)手电钻：主要用于金属材料的打孔，钻头￠12/8/4.24)拉钉枪：主要用于金属材料之间的铆合5)手提切割机：主要用于水泥、地感的切割（切片￠180）6)模版：固定安全岛、水泥台7)其他常用工具：万用表、内六方扳手套件、活动扳手、烙铁、剥线钳、尖嘴钳、大小螺丝刀套件、网线钳等。
2、辅材1)水泥、沙子、石子以及打混泥土的工具2)PVC(KBG铁管)及连接接头、弯头、及固定夹，膨胀管、自攻钉、备用膨胀螺栓；3)扎带、防水胶带、热缩管、缠绕带（软管）根据具体配置和设计图纸确定布线方案，列举安全岛的布线方式如下：1)485通讯线：从电脑到出入口读卡机，采用两芯屏蔽双绞线，通讯线最远距离不应超过700米，否则需加485中继器。
2)开闸线：出入口读卡机到出入口道闸布两芯屏蔽双绞线。
3)按钮线：道闸到岗亭内的三联按钮布六芯屏蔽线。
4)对讲线：岗亭内的对讲主机到出入口读卡控制机布两芯屏蔽线。
5)网线：如果是远程管理的网络版配置方案，须布网线；从各管理电脑到服务器。
6)视频线：从电脑到出入口摄像机，注意摄像机的电源线不得与聚光灯的电源线共用一根管（在使用低压供电摄像机时），更不能强弱电源线共用一条四芯护线套。
7)地感线：在切好的地感槽内，用BV1.5线绕5圈.8)电源线（从配电室到岗亭、出入口道闸、出入口读卡机、聚光灯、摄像机）在布线施工时要求距离地感线圈的最小安全距离不能小于1米。
道闸安装方案
道闸安装方案摘要：道闸是一种常见的交通管理设备，被广泛应用于停车场、小区、商业区等场所。
本文介绍了道闸的基本原理、安装条件、安装步骤和注意事项，旨在为道闸的安装提供参考和帮助。
1. 引言道闸作为一种交通管理设备，被用于限制车辆的出入。
它具有自动识别、远程控制和安全稳定等特点，在现代社会的交通系统中发挥着重要的作用。
本文将介绍道闸的安装方案，帮助读者了解道闸的安装步骤和注意事项。
2. 道闸的基本原理道闸通过电动机驱动抬杆或落杆，通过限制车辆的出入来实现交通管制。
道闸设备通常由抬杆机构、电控系统和安全保护装置等组成。
通过远程控制或车辆识别技术，道闸能够自动感知车辆并做出相应的开启或关闭动作。
3. 道闸的安装条件在安装道闸之前，首先需要满足以下条件：- 地面平整：道闸需要安装在平整的地面上以确保其正常运行。
- 电源供应：道闸需要稳定的电源供应来保证其正常工作。
- 周围环境：道闸周围不应有阻碍道闸正常运行的物体。
- 没有其他交通设备：道闸的安装位置应避免与其他交通设备冲突。
4. 道闸的安装步骤4.1 根据实际情况选择安装位置：根据停车场或出入口的具体情况，选择合适的位置进行道闸安装。
应考虑行车流量、道路宽度等因素来确定最佳位置。
4.2 安装地面基础：根据道闸设备的尺寸和重量，进行地面基础的建设。
地面基础应具备足够的承重能力和稳定性，以保证道闸设备的安全使用。
4.3 安装道闸设备：按照道闸设备的安装说明书，进行设备的安装。
确保道闸设备的稳固性和可靠性。
4.4 调试设备：安装完毕后，对道闸设备进行调试，确保其正常工作。
包括电机、感应器和控制系统的测试和调整。
4.5 连接电源：接通道闸设备的电源供应，并进行电源测试，确保电源供应的稳定性和安全性。
4.6 连接控制系统：将道闸设备与控制系统连接，并进行控制系统的测试和调整，确保控制系统能够正常工作。
4.7 完成安装：对安装完成的道闸设备进行一次全面的检查，确保所有的安装步骤都符合要求，设备操作正常。
道闸系统设备安装及注意事项
一、道闸的安装1、线路预埋按客户要求机箱位置定好，需浇筑混凝土基座事先完成（基座尺寸大小要比道闸底部外形尺寸大小多出约100-150mm）机箱固定位置心点控制室或岗亭之间预埋或开挖电缆线沟，埋放线管穿入设备所用3X1.5平方毫米电源线和4X0.5mm²控制线确定无误回填混凝土2、固定机箱机箱放固定位置，打开机箱门松脱固定帽子蝶形螺母（机箱门和帽子小心安放避免表面刮伤）机箱底板螺钉孔心和机箱底座边缘做上记号移开道闸做好记号螺钉孔上用钻头垂直打孔（钻头大小要与随设备配带膨胀螺栓相匹配）深度要符合膨胀螺钉长度要求机箱移至原位打入膨胀螺钉并紧固固定牢固。
3、闸杆安装道闸机箱固定牢固便闸杆安装杆把位置用配备螺钉拧紧并确定闸杆倾斜需安装叉杆调试好垂直水平状态用手闸杆摇水平位置确定闸杆端部叉杆安装位置并用螺丝叉杆固定牢固（无叉杆情况无需安装）4、外围设备安装道闸安装牢固并且调试完毕根据客户需要按道闸控制板接线图接好机箱线路和相关外围设备控制线路并进行相关调试。
以上就是道闸安装的主要过程，但是在道闸安装过程中还有很多地方要注意，下面就是道闸安装过程中的注意事项。
二、道闸安装的注意事项1.接线时一定要按接线图操作。
接好线后先测试地感是否正常，地感红灯闪烁时用一铁板放于线圈上方，红灯长亮时拿走铁板，道闸自动下落则产品正常。
2.地感线圈布线时，将地切一10CM深，2X0.8M的方形巢，四个角切成45度斜角（如右图示），将地感线圈（1平方毫米）一圈圈放入，共放6-8层，线圈每层之间一定要压紧，线圈内不要有接头。
地感线圈输出端双绞至道闸，且距离尽量短，接好后用干水泥将巢封住。
注：地感线圈截面积为0.5－1.5平方毫米的高温铜导线，线截面积的大小对感应强度的影响不是很大。
3.感应线圈绕好通电后线圈会产生低频振荡。
当有金属进入线圈时，磁力线受影响磁场减弱被磁电感应器拾取，产生相应动作。
感应线圈的感应强度与线圈的匝数和线圈的形状有很大的关系。
想知道各种门禁控制器怎么接线吗？接线教程来了，赶紧来看看吧
想知道各种门禁控制器怎么接线吗？接线教程来了，赶紧来看看吧门禁系统的接线一直有朋友问起，本期我们一起来了解下门禁控制系统组成、接线、安装与布线规范。
一、门禁系统的基本组成门禁系统由门禁控制器、读卡器、出门按钮、锁具、通讯转换器智能卡、电源管理软件组成。
智能卡：在智能门禁系统当中的作用是充当写入读取资料的介质。
控制器：是整个系统的核心，负责整个系统信息数据的输入、处理、存储、输出，控制器与读卡机之间的通讯方式一般均采用R485、R232及韦根格式。
锁具：是整个系统中的执行部件。
目前有三大类：电控锁、磁力锁、电插锁。
根据用户的要求和门的材质进行选配，电锁口一般用于木门，磁力锁用于金属门、木门，电插锁相对来说应用较为广泛，各种材质的门均可使用。
作为执行部件，锁具的稳定性、耐用性是相当重要的。
电源：电源设备是整个系统中非常重要的部分，如果电源选配不当，出现问题，整个系统就会瘫痪或出现各种各样的故障，但许多用户往往会忽略电源的重要性。
门禁系统一般都选用较稳定的线性电源。
管理软件：负责整个系统监控、管理和查询等工作。
管理人员可通过管理软件对整个系统的状态、控制器的工作情况进行监控管理，并可扩展完成巡更、考勤、停车场管理等功能。
二、设备特性1、485控制器特性485门禁控制器使用标准的工业串口通信，通信距离可达1200米，每个总线可以接255台设备，使用485集线器可以扩展多条总线。
支持多达6个输出和10个输入。
型号有单门、双门、4门等。
2、TCP/IP控制器特性以太网门禁控制器是专门为对通信要求比较高而设计的门禁设备。
具有远程升级、远程初始化、数据复位、防区功能的功能；可以扩展的485接口空间；支持多达6个输出和10个输入。
是一个可以通过以太网进行远程管理的门禁系统。
型号有单门、双门、4门等。
三、设备接口1、读卡器接口读卡器做为读卡输入设备，通讯协议是WG26/34等。
分别是ReaderA和ReaderB ReaderC、ReaderD。
智能门禁翼闸通道闸安装注意事项
智能门禁翼闸通道闸安装注意事项智能门禁翼闸通道闸是通道闸机产品中的常用闸机之一，智能门禁翼闸通道闸的安装是否合理、规范，直接影响到整个项目完工后的工程验收。
但是智能门禁翼闸通道闸在安装中是有不少的细节是需要注意的。
下面是深圳国典智能的小编带来的智能门禁翼闸通道闸安装注意事项的简单介绍。
智能门禁翼闸通道闸闸机板接线说明：先设置好控制的智能门禁翼闸通道闸闸机，人对着闸机接线，不论是主机板还是从机板，左边的接近开关接左到位，中间的接零位，右边的接右到位(注意：智能门禁翼闸通道闸闸机只有2个到位，零位和左到位，右到位不用)，左边的红外接左红外，中间的接防夹，右边的接右红外。
电机线随便接，上电看哪边的电机转向不对就反哪边的电机线。
智能门禁翼闸通道闸闸机板参数设置说明：按“菜单”键，进入密码输入界面，默认密码为：上上下下上下。
输入该6位密码，按“确定”即进入菜单。
进入菜单后按“上”“下”选择某项功能菜单再按“确定”即可进入功能或数值更改界面，通过按加减键选择或调整到相应数值。
开启或关闭出入口通行时是否具有记忆功能，一般用于刷卡开闸时，在一个人刷卡还未通过的情况下，是否记忆其他人的刷卡情况。
“禁止”则为第一个刷卡人通过以后，第二人刷卡才能有效;“允许”则为多少个人刷卡即允许连续多少个人通过。
智能门禁翼闸通道闸闸机产品应用方案：在与客户沟通时确定方案，场地宽度多少，长度多少，明确能装几台机，标准智能门禁翼闸通道闸闸机外形尺寸：1400(1200)x300x980(mm),翼闸间距850-900mm，在确定选型时充分考虑闸机与闸杆留有空隙，每台翼闸的占地面积，摆放位置，如何布线(是走明线还是走暗线)，方案定了，目标定了，等待翼闸到现场。
智能门禁翼闸通道闸闸机定位置布线：明确翼闸的安装具体尺寸，做好预埋管，闸机与闸机之间留50-100mm的间隙，能打开上盖以防调整机器，维修等，千万不能不留空隙，闸机与闸机之间预埋2根6分-8分的塑胶管，一根胶管走电源线(强电)，另一根胶管走信号线(弱电)，不能将电源线和信号线同时走一个胶管，这样会影响到通讯的效果，预埋管要露出地面30-40mm高，走线立式翼闸应在机器中间底部为好，桥式翼闸应在两侧面为好(因为桥式翼闸中间底部为封闭式)。
道闸安装方案
道闸安装方案道闸安装方案1. 简介道闸，又称车辆阻断器，是一种电子设备，用于控制车辆的通行。
在停车场、小区、商业区等场所广泛应用。
道闸通过升降杆的上升和下降，阻拦或放行车辆的通行。
本文将介绍道闸的安装方案，包括选址、施工准备、安装步骤等。
2. 选址在选择道闸的位置时，应综合考虑以下几个因素：- 通行车辆的流量- 道路宽度和车辆排队长度- 安全距离和视野- 地面情况和道路状态在确定好道闸的位置后，需要确保其附近没有地下设施如管道、电缆等，并满足电源和网络电缆的供给要求。
3. 施工准备在道闸安装之前，应做好以下准备工作：3.1 材料准备- 道闸主机- 升降杆- 控制器- 地锁（可选）- 控制面板- 电源线- 网络电缆- 螺丝和辅助工具3.2 电源和网络配置道闸需要接通电源和网络，因此需要事先规划好电源线路和网络电缆的走向，并确定好电源和网络接口的位置。
3.3 施工人员培训为确保安装人员的专业技能和操作规范，需要对施工人员进行相关培训，使其熟悉道闸的安装流程和操作要点。
4. 安装步骤4.1 固定支架首先，需要根据选址确定的位置，将支架固定在地面上。
支架的固定方式可以采用膨胀螺栓或锚栓固定。
4.2 安装主机和升降杆将道闸主机和升降杆安装在支架上，确保其稳固和垂直。
4.3 连接控制器和控制面板根据道闸主机的接口，将控制器和控制面板与主机连接。
同时，将地锁（如果有）与控制器相连。
4.4 连接电源和网络将电源线和网络电缆从预留的接口穿过，连接到控制器和控制面板上。
4.5 安装设置感应器根据实际需要，安装车辆感应器和人行门感应器，以实现自动识别车辆和行人，并控制升降杆的升降。
4.6 配置参数和测试根据道闸的使用要求，对控制器进行配置，包括开闸速度、感应距离、延时等参数的设置。
完成配置后，对道闸进行全面测试，确保其正常运行和稳定性。
5. 维护和保养为确保道闸的长期稳定运行，应定期进行维护和保养工作。
包括：- 清洁道闸主机、升降杆和控制面板- 检查电源和网络连接是否正常- 检查传感器是否灵敏- 检查升降杆的稳定性和垂直度- 检查控制器和网络设备的运行状态及时发现并修复道闸设备的故障，可以有效延长其使用寿命。
门禁道闸的安装维修
在一般的智能停车场管理系统中，道闸是整套系统设备最重要的部分之一，停车场道闸被广泛的运用到楼盘，别墅，收费站，以及企事业单位等等，并且在智能停车场管理系统当中发挥着直接管理车辆进出的作用，因此道闸的安装方法和使用也是十分重要的。
所以我们在智能停车场管理系统中道闸的安装上和使用上注意到位，可以延长道闸的使用寿命，不容易坏。
一般来说，有以下几点是需要注意的：1、道闸一般安装在水平的路面上，如果有斜坡的一定要注意安装的规范。
2、接好线以后一定要进行仔细的检测，如果检测运行不正常，务必再重装。
3、道闸的安装和要地感线圈搭配协调好，地感线圈输出端双绞到道闸，并且距离越短越好，接好之后再用干水泥把巢封住。
4、地感线圈在敷设过程中不能破损，也尽量避免接头，否则道闸会出现不能正常开闸、落闸，并出现车过不能自动落闸等故障。
5、道闸系统在出厂前已经根据杆长将弹簧调整到了力矩平衡，如果根据现场条件对道闸杆加长及裁剪，应该将弹簧力度重新调整到平衡，否则会出现电机过热以及减速箱磨损过度。
当然，具体的关于智能停车场道闸的安装还得需要根据系统的方案进行实施。
下面，我们来谈谈在停车场管理系统中道闸使用的注意事项。
道闸的工作原理就是刷卡时控制器给道闸一个开关信号，这个信号控制电机的转动，而电机通过减速机带动道闸，起到控制起落的作用。
关闸的时候通过地感给道闸信号，落下闸杆。
操作道闸所要注意的是先检查电源电压跟产品是否相符，机器发生故障时，由专业人员进行维修，或者返回给厂家维修，以防止故障扩大影响后续的使用。
道闸自购买日起，应一年时间换一次减速油，做到定期检查导线与插件。
控制器应该保持清洁，注意防止进水和其他有害物质侵蚀，机壳清洁严禁使用有机溶剂，控制器的电源直流为12V电压，读卡器电源是14V的电压。
延时自动停机功能可以根据用户的门体行程设置，初次时间设定为145秒左右。
道闸调试时将上与地短接，闸杆自动上起，表示道闸属正常。
郑州云网智能科技有限公司是一家专业从事视频监控系统、安全防范系统、出入口控制系统、入侵报警系统、计算机网络系统、楼宇智能系统、家居智能系统、弱电智能化系统等多种技术系统的集成设计、工程安装以及技术服务。
门禁及道闸安装施工方案
门禁及道闸安装施工方案1. 引言本文档提供了门禁及道闸安装施工方案的详细说明。
门禁和道闸对于公共场所和私人领域的安全和管理非常重要。
为了确保安装的顺利进行并提供高质量的安全保障，本文档描述了门禁及道闸安装的步骤、所需材料以及相关注意事项。
2. 施工步骤以下是门禁及道闸安装的基本步骤：2.1. 准备工作在安装门禁和道闸之前，需要进行准备工作，包括：•评估安装位置和环境条件；•确定安装所需的材料和工具；•清理安装区域，确保没有障碍物。
2.2. 安装基础设施在进行门禁和道闸的安装之前，需要安装基础设施，包括：•打孔和埋设地脚螺栓；•安装地脚螺栓并固定。
2.3. 安装门禁设备在安装门禁设备之前，需要进行以下步骤：•确定门禁设备的安装位置；•安装门禁设备，包括读卡器和电子锁；•进行门禁设备的电气连接。
2.4. 安装道闸设备在安装道闸设备之前，需要进行以下步骤：•安装道闸设备，包括道闸机和道闸臂；•进行道闸设备的电气连接；•测试道闸设备的运行情况，并进行调整和校准。
2.5. 连接门禁和道闸设备在安装门禁和道闸设备之后，需要连接它们以实现协同工作。
这包括以下步骤：•连接门禁设备和道闸设备之间的硬件接口；•进行软件配置，确保门禁和道闸设备之间的数据通信正常。
3. 所需材料为了完成门禁及道闸的安装工作，需要准备以下材料：•门禁设备，包括读卡器和电子锁；•道闸设备，包括道闸机和道闸臂；•地脚螺栓和固定螺丝；•电气连接线和插头；•硬件接口和连接器；•工具，包括电钻、扳手、螺丝刀等。
4. 注意事项在进行门禁及道闸安装时，需要注意以下事项：•对于特定的安装环境和需求，可能需要遵循特定的安装标准和规范；•在进行安装前，应仔细评估安装位置和环境条件，确保安装符合要求；•操作人员应遵循安全操作规程，使用适当的个人防护设备；•在安装过程中，应注意保护设备免受损坏，避免使用过大的力度；•在安装完成后，应进行设备的测试和调整，确保其正常工作；•文档化安装过程和记录设备的配置和设置，以便后续维护和管理。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
门禁机道闸安装注意事项及接线说明
一、注意事项:
1.接线端子注意规范接线，露出金属部分不要过长，以免引起短路和通信故障。
2.不要经常带电拔插接线端子。
3.接电锁、电源和报警器的电线的金属部分的单芯截面积要大于1.0平方毫米。
当距离大于50米时，则要强粗电线。
4.连接韦根读头请使用22号安规线,主控机和读头的通讯距离<100米。
5.配套电源功率12VDC/3-7A 50W（主控机+读头功耗<=1A,电锁功耗视具体而定）。
6、控制器与电脑通讯采用TCP/IP通讯方式，出厂默认的IP地址为：
IP：192.168.1.191 网关: 192.168.1.1 子网掩码:255.255.255.0
二、控制主板接线示意图
三、道闸门禁接线示意图
1.门禁主板输入电源+12和输入电源负极接道闸主板上输出电源+12如图：
2.道闸主板上的+12V接到门禁控制器一端接电锁电源+12V（或其它电锁输入电压）。
3.接一号门的电锁正极（断电关型电锁）还有电锁负极到V12继电器的线圈上，如图：
4.12V继电器上的公共端接道闸主板上的公共端（COM）。
5.12V继电器上的常开和常关分别接道闸的开（OPEN）和关（CLOSE）。
