项目开工前图纸会审技巧与要点说明

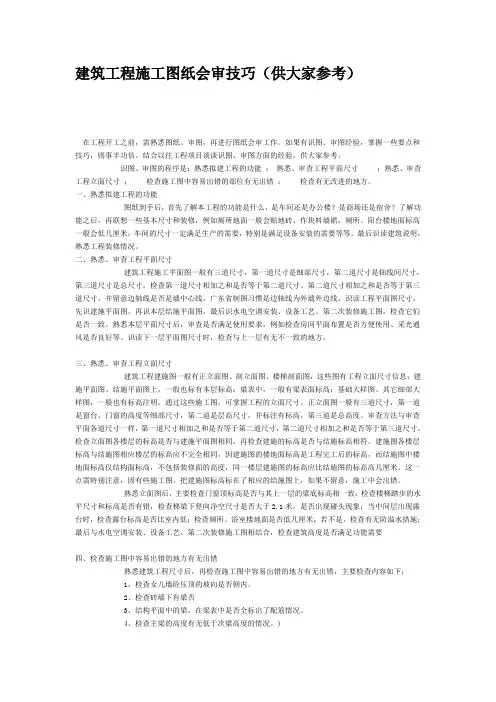

项目开工前图纸会审技巧与要点

建施

1、设计说明与各层图纸使用材料、做法不符。各层图纸使用材料、做法与构件详图不符。

2、卫生间、走郎等楼板面降低，梁宽大于墙宽,造成墙脚有梁角。

3、设计墙厚与市场砖规格不符。基础砖非实心砖、没标明外墙砖种类，或外墙用空心砖。

4、隔墙、轻质墙没标明使用材料种类。

5、建筑构件无详图、无配筋图、无混凝土标号、尺寸标注不明。

6、女儿墙、卫生间、等隔墙高度没标注。

7、卫生间、栏杆、层面女儿墙等有防水要求的部位是否设反梁，建施与结施是否都有标明。

8、各层的窗底高度是否统一，窗顶、门顶与梁底高度是否相符。

9、当设有明沟时,其门口处有否设盖板。

10、图纸标高与规划的高程关系，建筑底层地面标高与室外标高关系,楼梯底、各室内、走廊的标高关系。

11、门窗顶标高与梁底标高是否发生抵触或剩余空间不足于过梁的厚度。

12、梯间墙短小，若有窗时，该位置是否有电箱、消防箱等同时存在,其空间是否足够。

13、水电等安装工程的管道是否占到门窗洞口；其管道有否固定支架的位置。

14、屋面或变化层的楼板在室内厅、房上有否砼梁。

15、门窗装饰设有盖面板时，其门洞与墙边有否留置盖面板位置。

16、门窗的开启方向和出入口有否障碍或矛盾。

17、屋面或变化层的阳台若设计有间隔很小的两根并排砼梁时能否避免。

18、室内空调管的洞口通往室外机的路线能否畅通、有否空调水排水管。

19、墙厚、梁宽、电箱、消防箱的尺寸在建筑的使用功能方面是否有影响，能否改善。

20、地下室的入口高度一般应不小于2.2m，最好能达到2.4m。

21、裙楼屋面与标准层同高度处，因标准层的阳台标高一般设置降低50mm的泄水，若此处也做降低处理就与裙楼屋面不平，若不降阳台水就无法排出。

22、设有柱、板的凉台的装饰时有否标明内外装饰的分界线。

23、外墙的外围尺寸与外装饰砖的模数能否相符。

结施

1、柱配筋的主筋排放位置是否明确，梁筋是否太密，影响混凝土石子的进入，多重梁交叉时是否造成超过板厚现象。

2、建筑构件的配筋是否有不能制作的情况。

3、结施图的梁位置与建施图的墙位置不符。

4、次梁底是否有主梁底低的现象。

5、承台是否与加强带相碰。

6、建筑材料在当地采购是否方便，提出更改。

7、建议后浇带提前施工的措施。

8、外墙及卫生间墙是否使用易参材料。

9、地下室底板配筋，板内梁方向不一致，在图中无标配筋方向，而在说明中提到板筋双向通常配置，也没投标钢筋锚固长度，造成板筋在梁跨内行程钭形布置。

10、承台和地梁面标高一致，地梁的加密箍从柱边开始或从承台便开始。

11、承台高度大,柱、剪力墙插筋的插入深度是否有要求全部到达承台底,可否把四个角筋到底,其余筋按描固布置。

结构施工图、设备图等

1、会审图纸综合归纳常见问题如下：

⑴尺寸、标高是否一致(建筑、结构)；

⑵水、电、设备安装专业图之间、图号之间是否有矛盾；

⑶预留洞、预埋件是否错漏(各专业)；

⑷构造做法是否交待清楚；

⑸材料选用是否合理,设计是否能满足质量要求；

⑹建筑图与结构图是否一致；

⑺标准图、详图是否正确；

⑻顶棚、墙面、墙裙、踢脚线、地面等装修作法是否协调(多数设计院均采用图集)；

⑼门窗、构件的尺寸、规格、数量是否相符等。

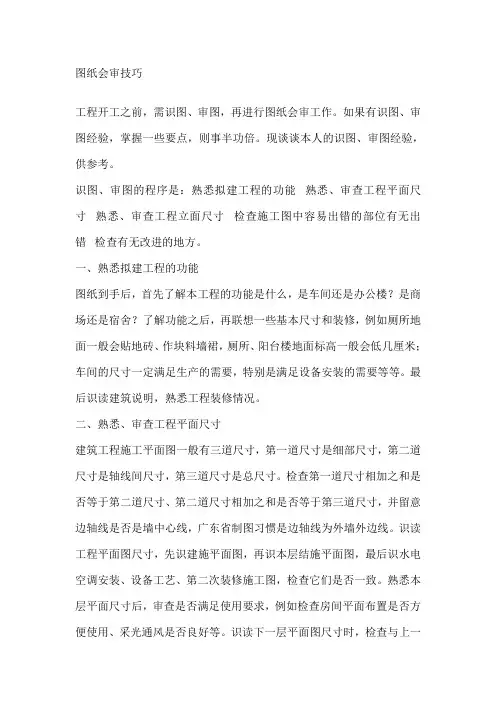

2、熟悉图纸的方法及要领：

先粗后细：就是先看平、立、剖面图，对整个工程的概貌有一个轮廓的了解，对总的长、宽尺寸、轴线尺寸、标高、层高、总高有一个大体的印象。然后再看细部做法，核对总尺寸与细部尺寸。

3、图纸会审时应审查以下问题:

(1)建筑部分：建(构)筑物平面布置在建筑总图上的位置有无不明确或依据不足之处，建(构)筑物平面布置与现场实际有无不符情况等。

(2)先小后大：首先看小样图再看大样图，核对在平、立、剖面图中标注的细部做法与大样图的做法是否相符；所采用的标准构配件图集编号、类型、型号与设计图纸有无矛盾；索引符号是否存在漏标；大样图是否齐全等。

(3)先建筑后结构：就是先看建筑图,后看结构图；并把建筑图与结构图相互对照，核对其轴线尺寸、标高是否相符，有无矛盾，杏对有无遗漏尺寸，有无构造不合理之处。(4)先一般后特殊：应先看一般的部位和要求，后看特殊的部位和要求。特殊部位一般包括地基处理方法，变形缝的设置，防水处理要求和抗震、防火、保温、隔热、隔音、防尘、特殊装修等技术要求。

(5)图纸与说明结合：要在看图纸时对照设计总说明和图中的细部说明，核对图纸和说明有无矛盾，规定是否明确，要求是否可行，做法是否合理等。

(6)土建与安装结合：当看土建图时，应有针对性地看一些安装图，并核对与土建有关的安装图有无矛盾，预埋件、预留洞、槽的位置、尺寸是否一致,了解安装对土庄的要求，以便考虑在施工中的协作问题。

(7)图纸要求与实际情况结合：就是核对图纸有无不切合实际之处，如建筑物相对位置、场地标高，地质情况等是否与设计图纸相符；对一些特殊的施工工艺施工单位能否做到等。

地基与基础

PHC管桩

1、设计桩顶标高与现场自然地面标高较接近时，现场宜回填砂至设计桩顶标高以上

50cm，以保证桩机行走不会损坏已施工工程桩。

2、回填施工场地若使用了较多的块石,应建议对回填区进行探桩处理，并明确探桩深度。气体保护焊自然冷却5分钟后再继续施工;

3、焊接接桩宜改为CO；

4、施工顺序宜为：施工前先进行试桩,然后继续进行工程桩施工,待工程桩施工结束后进行静载试验。

5、存在地下室的工程，桩顶标高位于地面以下较深处，施工过程宜请相关单位提前确认静载检测桩，以便加配管桩至地面。
