测深设备
测深仪的用途
测深仪的用途测深仪是一种用来测量水深的仪器，常用于水文学、海洋学、地质学等领域。
它通过测量从水表面到水底的距离，可以为科学研究、勘测、工程设计等提供重要的数据。
测深仪的主要用途如下：1.海洋测深：海洋是地球表面最广阔的水体，海洋中的水深是非常重要的信息。
测深仪可以用来测量海洋中各个位置的水深，有助于绘制海底地形图、制定海洋航行航线、了解海洋生态等。
2.湖泊测深：湖泊是比较集中的水体，测深仪可以帮助研究人员了解湖泊的水深分布情况，有助于湖泊环境管理、监测水质、评估水资源储备等。
3.河流测深：河流是水资源的重要组成部分，测深仪可以帮助测量河流的水深，了解河道的变化情况，有助于水资源管理、河流治理和防洪减灾工作。
4.水库测深：水库是人工建设的水体，测深仪可以用来测量水库的水深变化情况，有助于水库调度管理、水库水量计算、灌溉等工作。
5.航海测深：对于航海而言，了解水下障碍物的位置和水深是非常重要的。
测深仪可以帮助船舶及时获取水深信息，以保证航行安全。
6.海洋科学研究：测深仪可以帮助科学研究人员了解海洋中的地貌、地质构造以及海底生物等情况，进一步推动海洋科研的发展。
7.水下工程勘测：在设计和建设水下工程项目时，测深仪可以帮助勘测人员测量水深，为工程设计和施工提供准确的数据基础，确保工程的安全与稳定。
8.渔业资源评估：测深仪可以用来测量水域的水深，了解水深对渔业资源的分布和生态环境的影响，有助于评估捕捞量、制定合理的渔业管理措施。
总之，测深仪作为一种测量水深的专业设备，广泛应用于水文学、海洋学、地球科学、水资源管理等领域。
通过测量水深，可以获得有关水体结构、水资源储备、地表地貌、水下障碍物位置、水域生态环境等重要数据，为科研、勘测、工程设计提供重要依据，促进人类对水环境的科学认识和有效管理。
水库水位测量用超声波测深仪使用说明书
水库水位测量用超声波测深仪使用说明书
超声波测深仪是一种常用的水库水位测量设备，其准确度高，操
作方便，非常适合在水库等水域中进行水位测量。
本文将介绍如何正
确使用超声波测深仪进行水库水位测量。
操作前准备：
1. 选择合适的测量位置，如下游水位取样口，水库底部或者水位
监测站等。
2. 准备好超声波测深仪，检查设备是否正常工作，是否有电量和
存储空间。
3. 确认所需测量的水面宽度和水深范围。
测量步骤：
1. 将超声波测深仪的传感器轻轻地放置在水面上，并固定好。
2. 接通超声波测深仪电源，确保设备已启动。
3. 调整仪器的参数，如采样间隔、采样频率、测量范围等参数。
4. 等待超声波测深仪收到回波信号后进行数据采集。
此时可以观
察到设备显示出的水深数据，同时将数据记录下来。
5. 若需要多个测量点的结果，移动超声波测深仪，重复步骤1~4，直至所有需要测量的点都被测量完毕。
注意事项：
1. 使用超声波测深仪进行测量时，需要保证传感器与水面垂直，并且不能被水面的波浪干扰。
2. 设备使用时应保持稳定，尽量避免将其碰撞到其他物体上。
3. 使用结束后，应将仪器妥善存放，避免受到潮湿或阳光直射。
总结：
超声波测深仪是一款高效、准确度高的水库水位测量设备，通过本文介绍，相信大家已对其操作和注意事项有了更深刻的了解。
在使用时，需要遵循操作规程，注重仪器的保养和维护，以保证测量结果的准确性。
系列多波束测深仪安全操作及保养规程
系列多波束测深仪安全操作及保养规程前言系列多波束测深仪是一种高精度、高可靠性的水下测量仪器，广泛应用于海洋工程、油气勘探、水利工程、水下考古等领域。
使用这种仪器需要注意安全操作和保养，以确保其稳定运行和长期使用。
本文将介绍系列多波束测深仪的安全操作和保养规程，帮助用户正确使用并维护这种仪器。
一、安全操作规程1.1 准备工作在使用系列多波束测深仪前，需要先进行准备工作。
具体包括：•检查仪器的外观是否完好，有无破损、松动或腐蚀等情况。
•检查仪器的电源、接口、传感器等设备是否正常工作，有无异常震动或噪声。
•确保使用的电源、水下通信线、浮标、船只等设备符合要求，能够正常工作。
1.2 安全注意事项在使用系列多波束测深仪时，需要注意以下安全事项：•在使用仪器前，确保仪器的电源关闭，待一切准备工作就绪后再打开电源。
•在水下使用仪器时，必须配备足够的人员和器材，以确保安全。
必要时应设立警示标志，避免意外伤害。
•在使用仪器过程中，必须注意保护测深设备和线缆，避免损伤和短路等情况。
•在使用仪器过程中，应根据具体情况进行防护措施，如穿戴安全帽、防滑鞋等，确保人身安全。
•在使用仪器过程中，必须注意船只的稳定性，避免船只摇晃，导致测量数据不准确。
•在使用仪器过程中，必须遵守当地法律法规和安全操作规程，确保工作场所的安全和正常运行。
二、保养规程2.1 保养前的检查在使用系列多波束测深仪之前，必须对仪器进行检查，以确保仪器正常工作。
具体步骤如下：•检查仪器的外观是否完好，有无破损、松动或腐蚀等情况。
•检查仪器的电源、接口、传感器等设备是否正常工作，有无异常震动或噪声。
•检查仪器的硬件、软件及数据处理系统的工作能力是否正常。
2.2 保养过程中的注意事项在进行系列多波束测深仪的保养过程中，需要遵守以下注意事项：•在对仪器进行检查或维修时，必须先断开电源和所有的电缆连接。
•在清洗仪器表面时，必须使用柔软的清洁布或海绵，避免使用带有碱性或酸性的溶液。
测深仪工作原理与安装
02
数据不准确
检查测深仪是否正确安装，以及探 头是否水平放置。
数据无法导出
检查设备与电脑的连接是否正常， 或尝试更换数据线。
04
维护与保养
定期清洁
定期清理探头和设备表面，保持清洁。
更换电池
当电池电量低时，及时更换电池。
检查设备
定期检查设备是否有损坏或异常。
软件更新
及时更新测深仪的软件，以提高设备的性能和稳定性。
电磁波测深原理
总结词
利用电磁波在水中传播的特性进行水深 测量
VS
详细描述
电磁波测深仪通过向水下发射电磁波，利 用电磁波在水中的传播时间和速度计算水 深。电磁波传播速度相对稳定，受温度和 压力影响较小，因此测量精度较高。
激光测深原理
总结词
利用激光在水中传播的特性进行水深测量
详细描述
激光测深仪通过向水下发射激光束，利用激 光在水中的传播时间和速度计算水深。激光 测深精度高、速度快，但受水质清澈度影响 较大，适用于清澈水域的测量。
测深仪的用途
测深仪广泛应用于水文测量、海洋调查、港口建设、航道维护等领域，为相关工程提供必要的水深数 据。
通过测深仪的测量，可以了解水域的底质、地形地貌等信息，为水域资源开发、环境保护和灾害防治 提供科学依据。
测深仪的分类
01
根据工作原理的不同，测深仪可分为声波测深仪和电
磁波测深仪两类。
02
声波测深仪利用声波在水中的传播特性来测量水深，
测深仪工作原理与安装
contents
目录
• 测深仪简介 • 测深仪工作原理 • 测深仪的安装与调试 • 测深仪的使用与维护 • 测深仪的发展趋势与展望
01 测深仪简介
测深仪的工作原理

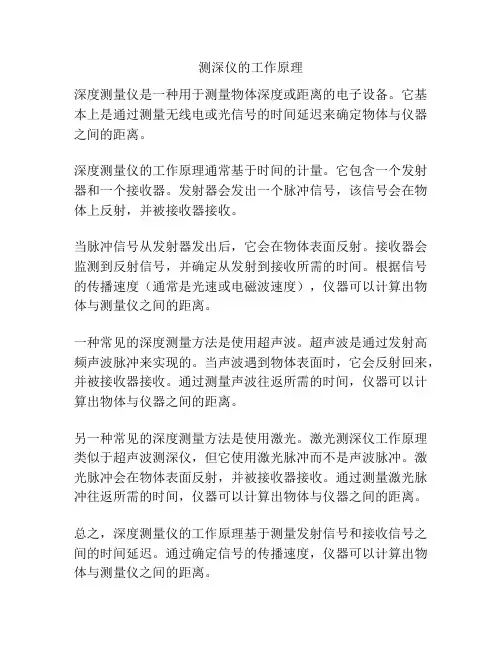

测深仪的工作原理
深度测量仪是一种用于测量物体深度或距离的电子设备。
它基本上是通过测量无线电或光信号的时间延迟来确定物体与仪器之间的距离。
深度测量仪的工作原理通常基于时间的计量。
它包含一个发射器和一个接收器。
发射器会发出一个脉冲信号，该信号会在物体上反射，并被接收器接收。
当脉冲信号从发射器发出后，它会在物体表面反射。
接收器会监测到反射信号，并确定从发射到接收所需的时间。
根据信号的传播速度（通常是光速或电磁波速度），仪器可以计算出物体与测量仪之间的距离。
一种常见的深度测量方法是使用超声波。
超声波是通过发射高频声波脉冲来实现的。
当声波遇到物体表面时，它会反射回来，并被接收器接收。
通过测量声波往返所需的时间，仪器可以计算出物体与仪器之间的距离。
另一种常见的深度测量方法是使用激光。
激光测深仪工作原理类似于超声波测深仪，但它使用激光脉冲而不是声波脉冲。
激光脉冲会在物体表面反射，并被接收器接收。
通过测量激光脉冲往返所需的时间，仪器可以计算出物体与仪器之间的距离。
总之，深度测量仪的工作原理基于测量发射信号和接收信号之间的时间延迟。
通过确定信号的传播速度，仪器可以计算出物体与测量仪之间的距离。
钢板桩验收中常见的监测手段与设备介绍
钢板桩验收中常见的监测手段与设备介绍钢板桩作为一种常用的基础工程材料，广泛应用于道路、桥梁、建筑等工程中。
在钢板桩的施工完成后，为了确保其质量和性能，需要进行验收工作。
验收过程中，常见的监测手段和设备起着重要的作用，能够对钢板桩进行准确的检测和评估。
本文将介绍几种常见的钢板桩验收监测手段与设备。
一、测深仪测深仪是钢板桩验收中常用的一种监测设备。
它通过测量钢板桩的深度来评估桩的完整性和安全性。
测深仪具有测量精度高、使用简便等特点，可以在施工现场快速进行测量。
根据实际工程要求，可以选择不同类型的测深仪，如激光测深仪、超声波测深仪等。
测深仪的使用在钢板桩验收中起到了至关重要的作用。
二、钢板桩位移监测仪钢板桩位移监测仪是一种用于测量钢板桩位移情况的设备。
它可以实时监测桩的竖向、水平和倾斜位移，有效反映桩的变形情况。
钢板桩位移监测仪的使用可以帮助工程人员及时发现和处理桩身的位移问题，保证钢板桩的稳定性和安全性。
在钢板桩验收中，钢板桩位移监测仪是一个非常重要的设备。
三、超声波检测仪超声波检测仪是一种用于钢板桩质量检测的设备。
它利用超声波的穿透性能，对钢板桩的内部质量进行检测。
超声波检测仪能够检测出钢板桩肋齿连接处的质量缺陷、板厚的均匀性等问题，对于评估钢板桩的质量和耐久性非常有帮助。
在钢板桩验收中，超声波检测仪被广泛应用，可以提高验收的准确性和可靠性。
四、电阻率测定仪电阻率测定仪是一种用于测量钢板桩地层电阻率的设备。
它通过测量电流通过地层的电阻，来评估地层的质量和性质。
在钢板桩的验收中，电阻率测定仪可以帮助判断层状状况，预测可能存在的问题，为设计提供参考依据。
电阻率测定仪的使用能够提高钢板桩的施工质量和安全性。
五、桩身质量检测仪器桩身质量检测仪器是一类用于评估钢板桩整体质量的设备。
例如，动力锤击仪是一种常见的桩身质量检测仪器，通过测量桩体下沉和回弹的幅度，确定钢板桩的整体质量情况。
此外，还有声波检测仪、顿挫法测量等桩身质量检测仪器，用于评估桩的强度、稳定性和承载力等参数。
测深仪使用说明范文
测深仪使用说明范文测深仪是一种地质勘探设备，用于测量水井、井筒、岩层等的深度。
下面是测深仪的使用说明：1.准备工作：-确保测深仪正常工作，电池电量充足。
-检查测深仪的各部组件是否完好，如探头、电源线等。
-将测深仪的地电极接地，确保接地良好，以减少干扰。
2.设置测深仪：-打开测深仪的电源开关，并进行初始化设置。
-根据实际情况选择合适的测深范围和测量精度。
-根据需要进行其他参数设置，如显示单位、语言等。
3.连接测深仪：-将测深仪的探头与电源线连接好，并确保连接牢固。
-将电源线插入测深仪的相应接口，并确保插头与接口完全贴合。
4.开始测量：-将测深仪的探头缓慢地放入井筒或岩层中，避免过快或过慢造成的误差。
-在测量过程中，可以通过测深仪上的显示屏观察到当前的测深值。
-同时，可以通过声音提示或振动反馈确认测深仪的工作状态。
5.数据记录：-在测量过程中，可以通过测深仪上的数据记录功能将测量结果保存下来。
-可以通过测深仪上的按钮或触摸屏进行数据记录的开始和结束。
-测深仪通常会记录每次测量的深度、时间、日期等信息。
6.数据处理：-将测深仪的记录数据导出到电脑或其他设备上进行进一步的处理和分析。
-可以使用相关软件进行数据的图表化显示、计算等。
7.维护保养：-使用完毕后，及时清洁测深仪的各个部件，以确保其长期的正常工作。
-定期检查测深仪的电池电量，并根据需要进行更换或充电。
-存放测深仪时，应放置在干燥、通风的地方，避免受到潮湿、高温等影响。
总结：测深仪是测量地下水井、岩层等深度的专业设备。
在使用测深仪之前，需要进行一些准备工作，确保设备正常工作。
使用测深仪时，需要进行相应的设置，如测量范围、测量精度等。
在测量过程中，应缓慢放入探头，并注意观察测深仪上的显示屏，以获得准确的测量值。
同时，还可以通过数据记录功能将测量结果保存下来，并进行进一步的数据处理和分析。
最后，在使用完毕后，应及时维护测深仪，以保证其长期的正常工作。
常用测深设备技术指标
目录常用测深设备技术指标 (1)一、SEABAT8101 (1)二、SEABAT8125 (2)三、SWATHE 501 (3)四、ODEM (3)五、PS-600 (4)六、448 (5)七、210 (5)八、320M (6)九、206 (7)十、440 (8)十一、ODOM MK III 双频测深仪 (8)十二、Hydrotrac 单频测深仪 (11)常用测深设备技术指标一、SEABAT8101水平发射角（垂直于航迹）170°，垂直发射角1.5°（沿航迹方向），发射频率240KHZ。
反射回波被101个单元接收，形成101个101×1.5°的波束，在垂直于行迹方向提供150°的覆盖宽度,最大宽深比为7.4倍，脉冲最大重复频率（PRF）：30次/秒，测距分辨率： 5cm，电源：24VDC /220VAC。
发射功率：8～0.8kW。
量程：5～450m。
声纳头最大允许入水深度：300米。
最大工作水深3000米深度（米）宽深比1-70 7.4×150 3.2×200 2.8×250 2.5×300 1.8×RESON 8101多波束测深系统主要技术参数：水平发射角（垂直于航迹）170°，垂直发射角1.5°（沿航迹方向）工作频率：240KHZ波束数101个；最大宽深比为7.4倍，脉冲最大重复频率（PRF）：30次/秒测距分辨率：5cm，量程：5～450m二、SEABAT8125SeaBat 8125型多波束测深仪技术指标：工作频率：455KHz，测深分辨率：6 mm条带覆盖宽度：120°，测距量程：120m波束数：240个，宽深比（理想水文条件下）：3.46x/60m，2.49x/75m，1.76x/90m沿航迹方向的波束宽度：接收20°，发射1°垂直航迹方向的波束宽度：接收0.5°，发射130°设定量程和发射速率（在整个120°条带宽度内）：2.5 m，3.5 m，5 m和7 m--40.05pings/sec10 m--31.39pings/sec，15 m--21.98pings/sec35 m--10.01pings/sec，50 m--7.11pings/sec120 m--3.02pings/sec测距精度：符合IHOS-44特级标准及美国海军工程师团特级海道测量标准。
测深仪D330使用说明(给客户)
测深仪D330使用说明(给客户)一、室内准备阶段1、保证各设备充满电。
2.确保测深仪能正常开启，鼠标等辅助设备能正常使用，测量和导航软件提前注册（测深仪软件和水文测量软件），数据通信测试良好。
例如，GPS数据可以输入水文测量软件，水文探测仪软件可以测量水深（如果测试，插入传感器，传感器必须放入水中，以防止损坏传感器或工业计算机），水深数据可以输入水文测量软件。
3.确保GPS卫星搜索定位正常，输出gpgga格式正常，注册正常。
4.查明控制点或参数，必要时提前制作背景图。
5.带上加密狗。
2、现场准备阶段1、正常架设rtk（1+1），正常固定后去做点校正。
注：如果同一施工现场多次架设，请注意，水文测量软件不具备“重置局部坐标”功能，因此第二次和第三次。
当安装站时，必须在已知点安装或每次重新校准。
2.将传感器安装在船上，以确保传感器的水深较浅且合适。
固定传感器和连杆时，确保连杆垂直于水平面，并确保连杆上下、前后、左右固定。
连接发声器的所有设备后，发声器启动。
注意：建议将传感器安装在靠近船首方向的中间（船首上下跳动，艉轴发动机和螺旋桨容易产生杂波）。
吃水深度从0.3米到1.3米不等。
一般来说，湖泊和河流的吃水深度较小，海洋测量的吃水深度一般为0.5-0.6m（吃水深度过浅容易产生气泡，吃水深度过深，传感器在海岸测量中容易搁浅）。
3、测量前的设置1、打开hydrosounder软件，点“设置”→点“参数设置”，出现如下界面：设置方式：根据实际草稿填写草稿，其他建议使用默认或自动。
2.设置好参数后，点击“控制”→ “连接”。
此时，您可以看到正常水深图，如下图所示。
然后您可以在不关闭软件的情况下最小化软件。
在测量过程中此软件不要关闭，可以最小化，还要经常查看水深是否异常，图形是否正常，参数是否合适。
3、新建任务① 打开水文测量软件，单击“项目”→ “新建项目”，如下图所示，“项目名称”默认为当前时间。
建议不要修改它。
超声波测深仪安全操作及保养规程
超声波测深仪安全操作及保养规程超声波测深仪是一种常见的测量水深的设备，广泛应用于水文、水利、港口等领域。
但是，在操作和保养过程中，也需要注意一些安全事项，以确保设备的正常使用和延长设备寿命。
本文将详细介绍超声波测深仪的操作规程和保养规程。
操作规程1. 环境要求超声波测深仪需要在室外进行测量，因此需要注意以下环境要求：•确保测量区域的水深为设备的量程范围内；•避免在下雨或者风力较大的天气进行测量；•避免在潮湿或者多尘的环境中进行测量；•避免在雷雨天气中进行测量。
2. 操作步骤超声波测深仪的操作步骤如下：步骤一：安装设备将设备安装到测量点上，并将传感器导线连接到设备上。
步骤二：开机设置按下设备上的开机按钮，进入设备设置界面。
根据需要设置设备的各项参数，包括量程范围、采样频率等。
步骤三：开始测量设备设置完成后，按下设备上的测量按钮开始测量。
在测量过程中，设备会自动显示当前的水深数据。
步骤四：记录并停止测量在测量过程中，可以通过设备上的记录功能将数据保存到设备内部存储器或者SD卡中。
测量结束后，按下设备上的停止按钮停止测量。
3. 注意事项在操作超声波测深仪时，需要注意以下事项：•避免长时间暴晒在阳光下，以免损坏设备；•在操作设备之前，一定要仔细阅读设备说明书，并正确理解设备的使用方法；•避免在电气设备周围进行测量；•避免在测量时碰到设备传感器，以免影响测量精度；•避免在不正常的情况下使用设备，例如在强风、雷雨等天气下；•在设备存放时，避免与较热或者较冷的物体接触，以免影响设备的使用寿命。
保养规程超声波测深仪的保养也非常重要，可以延长设备的使用寿命和维持设备的测量精度。
以下是超声波测深仪的保养规程：1. 设备保养•定期对设备进行检查和清洁，保持设备干净；•避免在使用设备时强烈震动和碰撞设备，以免造成机械故障；•定期检查传感器的线路和接口，确保其正常连接；•掌握保养设备所需的基本知识，避免不慎操作造成损坏。
多波束测深仪工作原理
多波束测深仪工作原理多波束测深仪，简称MBES，是一种用于测量水深和海底地形的高精度测量设备。
它采用多个声波束向不同方向发射声波，通过对声波的反射和回波的计算，可以精确地确定海底地形和水深，具有测量速度快、精度高、覆盖面积广等优点。
本文将介绍多波束测深仪的工作原理及其应用。
一、多波束测深仪的工作原理多波束测深仪主要由发射器、接收器、信号处理器和计算机等组成。
其工作原理是利用声波在水中传播时的特性，通过测量声波的传播时间和强度来确定水深和海底地形。
在测量过程中，多波束测深仪会向水下发射多个声波束，每个声波束与水平面成一定角度。
当声波束遇到水下物体时，会发生反射和回波。
接收器会接收到这些回波，并将其转化为电信号发送给信号处理器。
信号处理器会对接收到的信号进行处理，包括振幅、相位、频率等方面的分析，以确定信号的源头和反射物的位置。
然后，根据声波传播的速度和接收到的回波的时间差，计算出水深和海底地形的高度。
二、多波束测深仪的应用多波束测深仪具有高精度、高效率、广覆盖面积等优点，因此在海洋勘测、海底地形测量、水文学研究等领域得到了广泛的应用。
1、海洋勘测多波束测深仪可以用于测量海洋深度和海底地形，为海洋勘测提供高精度的数据。
在海洋勘测中，多波束测深仪常用于确定海岸线、测量海底地形、勘测海洋资源等。
2、海底地形测量多波束测深仪可以测量海底地形的高度和形状，为海底地形的研究和开发提供数据支持。
在海底地形测量中，多波束测深仪可用于确定海底地形的高度、形状、地貌等，为海底地形的研究和开发提供数据支持。
3、水文学研究多波束测深仪可以用于水文学研究，包括水文测量、水文模拟等方面。
在水文学研究中，多波束测深仪可用于测量河流、湖泊等水域的深度和形状，为水文学研究提供数据支持。
三、总结多波束测深仪是一种高精度、高效率的测量设备，具有广泛的应用领域。
其工作原理是利用声波在水中传播时的特性，通过测量声波的传播时间和强度来确定水深和海底地形。
测深仪的使用方法
测深仪的使用方法测深仪是一种测量水深的仪器，广泛应用于水文、水利和海洋调查等领域。
它通过测量声波在水中传播的时间以及传播速度来计算水深。
下面将详细介绍测深仪的使用方法。
首先，使用测深仪之前，需要确保测深仪本身处于正常工作状态。
打开仪器的电源开关，确认电源是否充足。
一般情况下，测深仪都配备有电池，需要确保电池电量充足或连接外部电源。
接下来，将测深仪与推测设备连接。
测深仪通常包含一个测深头和一个控制单元。
将测深头固定在船体的底部，确保它与水的接触良好。
而控制单元则安装在船上，用于接收和分析测量数据。
在测深之前，需要先进行校准。
校准可分为两个步骤，第一步是校准测深仪的时间误差，第二步是校准声波传播速度。
时间校准一般使用GPS信号进行。
将GPS接收器与测深仪连接，确保仪器能够接收到GPS信号。
接收到信号后，测深仪会自动调整时间误差。
声速校准需要在已知水深的地方进行。
首先在一个已知水深的地点停船，将测深仪测深头完全浸入水中。
接下来，按下声速校准按钮，测深仪会发送声波信号并记录下声波传播时间。
然后将仪器抬出水面，读取仪器显示屏上的声波传播时间和所测水深的数据。
比较已知水深与测量值的差异，可以得出校准因子。
将校准因子输入测深仪的设置中，即可完成声速校准。
完成校准后，就可以进行实际的测深工作了。
将船驶至需测深的水域，确保船体平稳，尽可能减少波浪和涟漪对测量的影响。
打开测深仪的测量功能。
此时，测深仪会发送声波信号，并根据接收到的回波信号计算水深。
测深仪会即时显示测量数据，包括当前水深、最大水深、最小水深等，同时还可以将数据记录下来以备后续分析。
在测深过程中，需要注意以下几点。
首先，要保持测深仪的运作稳定，尽量避免剧烈晃动或碰撞。
其次，要注意环境因素对测量的影响。
例如，如果水中存在强烈的气泡、沉积物或悬浮物，可能会干扰声波信号的传播。
此时需要调整测量位置或者采取其他措施以确保测量的准确性。
测量完毕后，将测深仪关闭，并将测量数据导出到计算机或者其他存储设备，以备进一步分析和处理。
海洋测绘中常见的仪器和航行设备介绍
海洋测绘中常见的仪器和航行设备介绍海洋测绘作为一项重要的任务，需要使用各种仪器和航行设备来提供准确的数据和信息。
本文将介绍一些海洋测绘中常见的仪器和航行设备。
一、水声测深仪水声测深仪是海洋测绘中常用的仪器之一。
它通过发射声波，并接收反射回来的声波来测量水深。
水声测深仪使用的是声呐原理，可以准确地测量水体深度，并将数据记录下来。
水声测深仪广泛应用于海底地形的测绘和水文调查等领域。
二、多波束测深设备多波束测深设备是近年来发展起来的一种测绘设备。
与水声测深仪相比，多波束测深设备可以提供更加详细和精确的海底地形数据。
它利用多个声波束同时发射，并接收回波，通过对回波的分析，可以绘制出更加精准的海底地形图。
三、卫星测绘设备卫星测绘设备是现代海洋测绘中不可或缺的一部分。
通过卫星测绘设备，可以获取到更广阔范围的海洋数据。
卫星测绘设备可以通过遥感技术获取海洋表面的图像和数据，这些数据对于海洋测绘和海洋科学研究具有重要意义。
四、GPS导航仪GPS导航仪在海洋测绘中也起到了关键的作用。
它通过接收卫星信号，可以提供精确的位置信息和导航功能。
在海洋测绘中，船只需要准确地确定自身的位置和航向，以确保数据的可靠性和有效性。
GPS导航仪可以帮助船只进行精准的导航和定位。
五、潮汐计潮汐计是测量潮汐变化的一种设备。
它通过记录海洋水位的变化来分析潮汐的周期和规律。
潮汐计可以帮助海洋测绘人员预测潮汐变化，并合理安排工作计划。
在海洋工程和港口建设中，潮汐计也是必不可少的一种仪器。
六、遥控无人船随着技术的进步，遥控无人船在海洋测绘中的应用越来越广泛。
它可以代替人工进行一些危险的测量任务，比如深海探测和水下岩石勘察等。
遥控无人船搭载了各种测绘设备和传感器，可以自主地进行航行和数据采集。
综上所述，海洋测绘中常见的仪器和航行设备包括水声测深仪、多波束测深设备、卫星测绘设备、GPS导航仪、潮汐计和遥控无人船等。
这些设备的应用可以提供准确的海洋数据，为海洋科学研究和海洋工程提供重要的支持。
测深仪的原理及应用
测深仪的原理及应用1. 深度测量技术的介绍深度测量技术是一种用于测量液体或固体的深度的常用方法。
在许多实际应用中，需要准确确定物体的深度以便进行适当的控制和操作。
深度测量技术可以广泛应用于地质勘探、水文学、生物医学、海洋勘测等领域。
2. 测深仪的定义测深仪是一种专用设备，常用于测量水深、井深或其他物体的深度。
它通常由一个浮力传感器和一个显示屏组成。
浮力传感器可测量被测物体的位置，并将结果传输到显示屏上。
3. 测深仪的工作原理测深仪的工作原理基于浮力原理和电子传感技术。
它使用一个浮力传感器，通常是一个感应器或接触式传感器，来测量被测物体浸入液体中的深度。
当被测物体在液体中下沉或浮起时，测深仪会测量到相应的浮力，然后将测得的浮力值转化为相应的深度值，并在显示屏上进行显示。
4. 测深仪的应用场景4.1 地质勘探在地质勘探中，测深仪被广泛应用于测量井深，例如石油钻井。
它可以帮助工程师确定井的深度，以便进行更准确的地层分析和资源评估。
4.2 水文学在水文学研究中，测深仪常用于测量河流、湖泊、水库等水体的深度。
它可以提供精确的水深数据，帮助科研人员进行水文学模型建立、洪水预测、水资源评估等工作。
4.3 海洋勘测在海洋勘测领域，测深仪被广泛应用于测量海洋底部的深度。
它可以帮助海洋科学家了解海洋地质特征、海底生物情况，并为海洋研究和资源开发提供重要的数据支持。
4.4 生物医学在生物医学领域，测深仪可以用于测量尿液、血液等生物液体的深度。
它可以帮助医生评估患者的健康状况，并监测治疗过程中的变化。
5. 测深仪的优点和局限性5.1 优点•高精度：测深仪可以提供高精度的深度测量结果。
•方便携带：测深仪通常采用便携式设计，易于携带和使用。
•多功能：测深仪可以广泛应用于不同领域，满足各种需求。
5.2 局限性•依赖介质：测深仪在测量过程中需要与被测介质（如液体）接触，因此对介质的性质有一定要求。
•有时会受到环境影响：在一些复杂的环境中，例如强磁场或强电场下，测深仪的测量结果可能会受到干扰。
中海达测深仪硬件及工作原理注意事项
• 2、脉宽选择 • 对于大多数情况来说，水底面的回波脉冲宽度是最大的， 而干扰信号和二次回波的脉冲宽度相对要小，脉宽选择就 是识别最大脉冲宽度的脉冲作为正确回波信号，当然还要 配合时间门一起来识别。 • 3、信号门槛 • 如果你的测区或环境有较多的干扰，你可以把信号门槛设 置增大，把信号门槛提高就可以把干扰信号虑除掉。但是 信号门槛也不能过大，过大有可能把较弱的回波信号也虑 除掉，门槛的不同会在一定程度上影响测深精度，所以适 当的选取合适的信号门槛对于抑制干扰，稳定跟踪有好处。
HD-28T测深仪
28T测深仪性能指标： 高频发射频率：200KHz 低频发射频率：20KHz 最大发射功率：350W 测深范围：高频0.3m～600m，低频1.0m～3000m 测深精度：高频精度±2cm+0.1％，低频精度±5cm+0.1％ 吃水调整范围：0.0m~9.0m 声速调整范围：1300～1700m/s CPU主频500MHz，工业嵌入式DRR2 400 512M 锲入式工业控制WINDOWS Xp操作平台 亮度12寸液晶显示屏，分辨率800×600 串口数据输出，仿真多种数据格式，波特率2400-115200可调 电阻式触摸屏 外接端口：鼠标键盘、打印口、两个RS-232串口、两个USB口、外接分显示器接口 内置一个1G工业电子盘存储器，内置一个2G海量工业CF卡存储器 供电电源：直流12V或交流220 V，功耗20W 环境：工作温度-30℃～60℃，防水 尺寸：34×30×15cm 重量：9 kg
水底信号识别技术
虽然回深测深的原理很简单，但水中的情况却是很复杂的， 有干扰回波、有鱼群出没或杂物的回波，水底的反射条件 各不相同，在浅水区还有可能出现二次、三次回波，如何 从众多的杂波中跟踪得到真正的水底回波信号，需要采用 相关的技术。 1、水底门跟踪技术（也叫时间门跟踪技术） 由于水底的变化是比较平缓的，两次测深之间（约0.1 秒），水深变化不会太大，我们假定二次深度的变化量为 ±10%,则我们就在上次正确回波时刻前10%×Z到后 10%×Z开一道时间门，只有在时间门内的回波我们才认 为是正确的回波，这±10%就叫时间门宽度，一旦时间门 内没有回波，就逐渐扩大时间门直至全程搜索回波，直到 重新捕获正确的回波。
测深仪使用说明
------------------- 时磊诫呎 ............... ....步骤：一定用数据线（不能用蓝牙），GPS 端口选择COM1把测地通和 GPS 正常通讯，移动 站参数设置好，启动移动站接收机，等待固定后，点【仪器】，点【NME/0183输出】，GPGGA 前打勾，点【确定】，弹出成功设置对话框后再点【确定】 ，测地通显示【已经成功设置成NMEA 俞出】，退出测地通后即设置完成。
如下图：(3)提示：①、仪器输出GPGG 语句后，不能用测地通和接收机连接，否则仪器会立即停止 GPGGA 语句输出，想要重新输出 GPGGA!句，只能测地通按以上步骤重新设置。
第一部分 华测X90/X91（1+1）作为定位仪连接 D330测深仪测量水下地形一、室内准备阶段 1、 保证各设备充满电。
2、 保证测深仪能正常开机，鼠标等附属设备能用，测量导航软件建议用“ Hydro_Software_100624_单频”版本（目前最新）（以下称"HydroSurvey 软件”），该 注册的地方提前注册好（HydroSounder 软件和HydroSurvey 软件），数据通讯测试好，如:GPS 数据可输入HydroSurvey 软件、HydroSounder 软件可测水深（若测试，要插换能器且nutGFGffV |*|ffi ：D Ci^MC 矿屜 II CmMDI*II GfVIG 慎弼 IIGFOS^WIIi - ' GREM 倜購 II GFGSn^M^-0 诳権辜血叽 *生标廿鼻l ：Q:f C:\PtcmraFn Fil«二曲足k±W点僅EESTH ；p I IDS ； vi]'.n'i II ；HM -5 :nW Wrni⑵d------------------- 布磊册『右一 ... .换能器一定要放水里，以防打坏换能器或损坏工控机）、水深数据可输入件。
超声波测深仪参数
超声波测深仪参数
超声波测深仪是深海测深的重要设备，其参数的准确性，准确度和及时性决定着测深的准确性和可靠性。
超声波测深仪参数主要分为测量系统参数，波源和显示系统参数。
测量系统参数是指测深仪相关的要素，主要包括比例系数和分辨率、量化系数和脉宽、灵敏度等。
这个参数决定着测深仪信号的重构和距离和深度的计算精度，因此，设计时应考虑到测量系统参数的准确性和可靠性。
波源参数是指超声波信号产生的波源相关参数，包括发射频率和发射功率、天线参数、发射系统及波形发射器参数等。
这些参数决定了发射信号的有效性和信号增益，从而影响测深的准确性和可靠性。
显示系统参数是指测深仪的显示方法所需的参数，包括显示曲线及其曲线因子、电子图幅放大器参数、显示深度刻度参数等。
这些参数决定了测深仪信号的显示和解读，因此，必须在制造时注意显示系统参数的准确性。
从上可见，超声波测深仪参数的准确性、准确度和及时性决定着
测深的准确性和可靠性。
因此，在设计，生产和运行超声波测深仪时，应注意确保测量系统参数，波源参数和显示系统参数的正确，这样才
能保证测深仪准确，及时和可靠地测量深度。
单波束测深仪原理
单波束测深仪原理
单波束测深仪是一种常用的水下测量设备，主要用于测量水深。
它的原理是利用声波在水中传播的速度与传播时间之间的关系，来确定水深。
单波束测深仪通过发射一束短脉冲的声波信号，将其发送到水中。
声波信号在水中传播，在与水下物体相交或达到水底后，会发生反射。
然后，仪器接收到反射回来的声波信号，并记录下声波信号的传播时间。
根据声波在水中传播的速度（通常为固定值），可以利用声波传播距离和传播时间之间的关系，计算出水的深度。
具体而言，测深仪会将接收到的声波信号与发射的声波信号进行比较，通过测量声波的传播时间来计算出声波在水中的传播距离。
然后，根据声速和传播时间的关系，可以得到水深的测量结果。
需要注意的是，单波束测深仪只能通过测量水底的反射信号来确定水深。
当水下存在其他物体的时候，如岩石、沉船等，仪器也可以通过测量这些物体的反射信号来给出相应的距离。
但是，仪器无法确定物体的形状或识别特定的物体。
由于单波束测深仪的原理简单，结构紧凑，操作方便，因此被广泛应用于水下测量和勘测工作中。
无论是海洋科学研究，还是水下工程施工，这种测深仪都发挥着不可或缺的作用。
单波束测深仪工作原理
单波束测深仪工作原理
单波束测深仪是一种常用于海洋测量的设备，主要用于测量海底深度和海底地形。
其工作原理基于声学传感技术，通过发送声波并测量其传播时间和反射强度来确定海底深度。
单波束测深仪由发射器和接收器两部分组成。
发射器会向下发射一束高频声波，这个声波会在海底反射并返回到接收器。
接收器会接收这个声波并测量其传播时间和反射强度。
通过这些数据，单波束测深仪可以计算出海底深度和海底地形。
具体来说，单波束测深仪在工作时会发射一束脉冲声波，这个脉冲声波会在水中以声速传播，并在海底反射。
反射回来的声波会被接收器接收，并通过计算声波传输时间和反射强度来测量海底深度。
其中，声波传输时间是指从发射器发射脉冲声波到接收器接收到回波所经历的时间。
反射强度是指回波的声波强度，它可以用来判断海底的硬度和形状。
需要注意的是，单波束测深仪在测量海底深度时，需要考虑声速随深度变化的影响。
因为海水的温度、盐度等因素都会影响声速，所以在测量中需要对这些因素进行校正。
除了海洋测量，单波束测深仪还可以用于湖泊、河流等淡水水域的测量。
同时，它也可以用于探测水下物体，比如沉船、水下遗址等。
不过需要注意的是，单波束测深仪只能测量海底深度和水下物体的位置，无法确定其材质和组成。
单波束测深仪是一种常用于海洋测量的设备，其工作原理基于声学传感技术。
通过发送声波并测量其传播时间和反射强度，单波束测深仪可以计算出海底深度和海底地形，是海洋勘探、环境保护、水下文物保护等领域的重要工具。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
测深设备 - 正文
测量水深的航海仪器，也是进行水道测量所必备的工具。
测深锤源于原始的水深测量工具测深杆（俗称花杆）。
把测深杆垂直插入水中触及水底，观测杆上的深度标记即可得知测点的水深。
测深杆仅适用于浅水水域。
用系铅锤的绳索代替竹竿，绳索上以不同颜色的标记表示深度，称为测深锤，又称水砣，沿用至今已有2000年的历史。
在船舶上，测深锤一般适用于测量30米内的水深，当船舶静止时，可达60米。
机械测深机1878年，W.汤姆森根据水深与压力成正比的原理，制成机械测深机。
它在接近铅锤处的钢索上系上测深玻璃管，内涂遇海水变色的化学品，开口端向下，当铅锤触及海底时，在水压作用下，海水进入管内，根据玻璃管变色的长度，可知水深。
它的测量深度可达180米左右，但误差较大,且受航速和气象条件的影响。
回声测深仪1918年，法国物理学家P.郎之万利用声波在水中传播的速度基本恒定的特性，发明了回声测深仪。
这种仪器测量速度快，准确度高，可在极短的时间内，连续得到多测点的深度，基本上达到联点成线的要求，可进行线测深。
回声测深仪是目前测量水深使用最广的一种设备，由发射器、发射换能器、接收换能器、接收器、显示器和电源装置组成。
显示器按显示水深的方式，分为指针式、闪光式、记录式、数字式和图象式等。
一部回声测深仪可具有一种或数种显示方式。
为确保船舶安全航行和便于读取水深，显示器部分可增设浅水警报装置和换能器深度修正装置。
声波在水中传播是有损耗的。
因此船用回声测深仪的工作频率、最小作用深度和最大作用深度等技术指标，应视测深仪的测量使用范围而异。
通常，工作频率选取在14～200kHz 左右（深水用低档，浅水用高档）。
高频最小作用深度可达0.1～0.3米；低频最大作用深度可达万米。
回声测深原理如图所示,测量声波自发射换能器A到水底返回至接收换能器B所经历的时间t（秒），可以计算水深H（米）：
式中D为换能器的吃水即换能器深度（米）；h为测量深度(米);S为发射换能器A和接收换能器B之间的距离即基线长(米)。
当声速c采用1500米/秒标准值而忽略S/2时，计算水深的公式可写作：
t是惟一变量，测得声波往返时间t便可求得水深。
用回声测深仪测量水深，常因测区的实际声速与设计声速的差异，显示器内时间电机的转速不稳，零点信号标志的偏移，换能器安装位置不佳以及环境条件的影响而产生误差。
使用时应加以检查、调整和修正。
深度测量误差容许值一般是:测量水深范围在10米以内为0.01～0.1米；10～100米为0.1～1米;1000米以上为1～5米。
国际海事组织规定深度测量误差容许值为±5％。
此外,水底为斜坡时，发射声波将随坡度的不同而分先后反射回来，在指示器上将出现一个相当宽的回波信号带，也会产生误差。
1963年，S.F.A.弗伦特霍尔兹利用从船舷伸出的托架，安装了25个换能器，对海底进行成片测深，这是面测深技术的开端。
70年代，法国研制成多波束回声测深仪,可以同时测量十几条线的水深数据,使面测深技术有了发展。
1973年芬兰建造的“艾里斯托”号测量船，安装有回声扫描系统，声扫描的宽度为40米，通过测量信息处理机和计算中心，可迅速测量出海底深度和绘制出海图，使测深技术达到新的高度。
