iPhone6 升压电容坏导致无背光维修
苹果6主板各元件代码以及对应问题故障
苹果6主板各个元件备注以及障碍维修1 u1901 指南针，损坏指南针失效2，wifi/gps接收器，损坏导致wifi信号弱3，u5201 WiFi蓝牙模块，损坏白WiFi，WiFi信号弱，白苹果重启4，u2402副触摸，损坏无触摸，部分无触摸，显示斑马线5，u0900音频芯片，损坏导致接电漏电，无听筒，无送话6，u2401主触摸，损坏导致无触摸，装屏开机大电流7，u5302 NFC接收芯片，损坏导致无法激活正常使用apple pay8，u5301 主nfc,损坏导致刷机报错9,569，u2201协处理器，损坏导致指南针失效，不能休眠，定白苹果10，u1202主电源pmu,损坏导致不开机，不显示，无触摸，定白苹果11，y1200 32k晶振，损坏导致时间不准，休眠唤不醒，WiFi打不开，指南针失效12，u0301逻辑码片，损坏导致白苹果重启，刷机报错913，u0604硬盘，损坏导致自动/无限dfu模式，开机定白苹果，白苹果重启，刷机报错9/40/400514,ueep/rf基带码片，损坏导致刷机报错-115，y3301,19.2m晶振，损坏导致无4G16,u1700USB管理芯片，损坏导致不联机，定白苹果，白苹果重启，提示不支持此配件，无法识别USB17，u1401充电芯片，损坏导致不充电，充电慢，无电池数据，电量不准，不定时重启18，udsm-rf分集接收器，损坏导致无服务19，uwtrrf,主射频芯片，损坏导致无服务，信号弱，有2G无4G，4G信号弱，GPS导航失灵20，uwfr-rf副射频芯片，损坏导致联通电信无4G，4G信号弱21，u1601音频芯片，损坏导致无铃声，外放无声，免提无声22，u1400震动控制，损坏导致无震动23，u5411rf调谐器，无串号，信号跳水，跳运营商，充电信号弱24，u1503指纹供电，指纹录入失败，指纹不能解锁25，u1501显示电源，损坏导致接电漏电，无显示，无触摸，显示斑马线，装屏开机大电流26，u1502背光电源，损坏导致接电漏电，暗屏，装屏开机大电流27，u1602闪光灯供电，损坏导致接电漏电，闪光灯打不开，手电筒打不开，后摄像打不开28，u0201 CPU，损坏导致不开机不显示，定白苹果，白苹果重启，无限dfu,刷机报错4013,4014。
iPhone6维修系列案例分享
iPhone6维修系列案例分享
案例一：iPhone 6无服务维修案例
iPhone6，故障描述是无服务，拿到机器后测试，确实是无服务问题，而且拨号*#06#不出串号，首先拆掉基带检查，发现U1，V1有掉点情况，这种情况一般是摔机后出现的，打圈补回点，重新装回基带，开机测试，信号有了，故障解决。
案例二：iphone6 待机不漏电，耗电快维修
iphone6 客户描述用电很快，半天就没电了，换过电池也不行拆机后夹电源发现待机不漏电，然而开机起始电流过大，6代一般起始电流在100ma左右，这台开机起始电流达到200ma据此判断是主板某个功能电路有短路，装机测试发现指南针和重力感应不能用指南针和重力感应有一路共用的供电PP3V0_IMU，问题就出在这条线路上经测量发现电容C1902短路，拆除后故障修复。
极客修手机维修之苹果6p与iphone 5s手机故障维修记录
极客修手机维修之苹果6p与iphone 5s手机故障维修记录收集极客修的工作人员整理了一份苹果6P和iphone 5s 手机故障维修记录，相信有很多伙伴们都会遇到苹果手机玩游戏死机、iphone 触摸屏失灵、iphone进水引起手机不能开机等等故障，要怎么去处理呢？想学习维修手机的同学可以看看哟，如果想学习更多的手机维修技术，可以来极客修，极客修有专业的手机维修技术培训。
苹果6P开机玩游戏死机机型：苹果6P故障：开机玩游戏死机类型：二修描述：其他功能都正常，就是不能玩游戏，一玩游戏就死机，接到机器以后观察了一下机器没有进水和被摔的痕迹.玩游戏死机有两种：第一是CPU引起的，第二是陀螺仪引起的。
首先开机进系统，测试了一下指南针不能使用，估计应该是陀螺仪问题引起的。
打开图纸找到U2203，首先查了一下U2203供电、片选、时钟等都正常，芯片已经满足工作条件，但是为什么不能使用呢？一个问题是它本身损坏了，直接更换，故障解决ok。
苹果6P无触摸的经典维修案例机型：苹果6P故障：无触摸类型：二修描述：一台苹果6P听用户描述机器摔过以后触摸失灵。
接到机子以后，首先观察了一下主板有摔过的痕迹，送来之前被同行更换了2个触摸主控U2401，无效。
维修步骤：根据触摸时序开始一步步查，首先查了触摸的供电5.1V 1.8V，自身产生的1.8V 1.2V 全部正常，看样故障不是在供电上。
又测量了触摸的时钟复位信号都正常。
接下来测试了CPU发给触摸的片选信号，发现问题来了，阻值无穷大。
正常阻值300左右呀，估计CPU 到触摸断线了。
这个板子是UMT板子，如果动U容易引起CPU下层断线，造成故障扩大化。
接下来找了一个苹果6的裸板（没有元器件）用手术刀把通往CPU的线路刮了出来，拆掉电源IC，从电源IC的一个小区或刮出来了，CPU的地脚飞线到U2401（触摸主控）E2引脚故障解决。
iphone5进水无显示、无背光，并且机子发热很厉害故障现象：iphone5进水无显示、无背光，并且机子发热很厉害维修检测：拆机加电试机，发现不装屏的时候电流正常，装屏就大电流维修步骤：装屏大电流，判断显示屏有一路供电可能短路了，分别测量1、3、5、7、9、11脚的阻值发现11脚短路了，这一路电压从电源IC U7出来到这个显示屏的座子J5，于是把电源IC以及旁路电容C94、C129、C350、C351、C353都用松香熏白，在C350一端加上电压，逐步调高电压过一会发热的东西就变色了，如果位置较窄，电源表的负极接地，正极夹住一个针加电，等一会C350变色，拆掉后阻值正常，装机试机OKiphone5进水无显示故障现象：iphone5进水无显示维修检测：开机无显示，但仔细看开机的时候能看到隐约的白苹果维修步骤：拆机明显看到座子J5的1、3、5脚都有腐蚀发黑，测量1、3、5脚的阻值，1、3脚有阻值，5脚没有阻值，加焊5脚后依然没有阻值，测量电感FL24另一端有阻值，明显是FL24坏了，短接FL24，短接FL24后装机试机，故障排除iphone5进水无显示也无灯光故障现象：iphone5进水无显示也无灯光维修检测：开机无显示维修步骤：拆机检测，目测显示座子J5的5、7脚发黑腐蚀了，用万用表测量5、7脚没有阻值，用刀片小心刮干净，加焊，装机试机故障排除iphone5不能充电故障现象：iphone5不能充电维修检测：试机插上数据线可以开机，开机后能连接电脑，也有充电的符号，但是电量一直都不会变，而且过一会手机会自动重启，反复重启维修步骤：拆机测量电池座中间的检测脚的阻值，有一个没有阻值，测量与之相连的FL10另一头，有阻值，明显FL10坏了，短接FL10试机后一切正常；这个检测脚的两个电感是非常容易腐蚀脱落，如果是6.X系统的充电会显示一个插头状的符号，如果是7.X系统的则还是显示充电的符号（闪电状），但是充电会越来越少，电量也不准确还自动重启，出现这个情况基本都是FL10、FL11电感脱焊造成的，可短接iphone5进水后充电提示“不支持此配件充电”故障现象：iphone5进水后充电提示“不支持此配件充电”维修检测：不充电维修步骤：拆机插上数据线，测量C272有5V，测量C304没有5V，判断是断线，从C272飞线到C304后试机OK故障现象：iphone5进水后充电提示“不支持此配件充电”维修检测：不充电维修步骤：拆机插上数据线，测量C272有5V，测量C304有5V，判断是U2坏，更换U2后试机OKiphone5不开机，发热故障现象：iphone5不开机，发热维修检测：拆机加电漏电400毫安，开机死机无显示维修步骤：拆掉显示屏后可以开机，很明显是U2问题了，拆掉U2后不再漏电，换上U2后试机OKiphone5不充电，而且耗电快故障现象：iphone5不充电，而且耗电快维修检测：拆机，加电试机，加电漏电100毫安，还自动关机，判断U2故障维修步骤：拆掉U2加电试机不漏电了，更换U2后装机OKiphone5机器摔过，不能充电故障现象：iphone5机器摔过，不能充电维修检测：拆机取下电池，插上数据线机器没有反应，正常情况下插数据线都会自动开机维修步骤：插上数据线，测量C304与C272均没有5V的电压送来，问题出在Q2，拆掉Q2短接（B1、B2、B3脚短接）短接后插上数据线开机了，测试OKIphone5S无wifi及wifi信号差的维修故障现象：Iphone5S无wifi及wifi信号差的维修维修步骤：如果是无wifi的先检查C103_RF是否有供电，如果没有供电可以飞线（C297飞线到C103_RF）如果有电压，周边也没有小零件脱落就更换wifi模块U12Iphone5S音频部分的维修故障现象：Iphone5S音频部分的维修音频部分由音频IC U21与铃声放大IC U22组成1、如果是没有任何声音，首先检查U21的各路供电是否到位，如果有电压不正常是要先解决，如果电压都有就毫无疑问重装或者更换U212、如果是没有听筒的当然要先排除是听筒排线的问题，更换排线如果故障依旧，检查座子是否焊接良好，是否有零件脱落，重装U21或者更换U21（在实际维修中这个U21很容易坏，漏电大电流）3、如果是没有送话的先排除是尾插排线的问题，排除座子焊接问题，排除座子旁边小零件脱落最后动U214、如果通话有声但是没有免提没有铃声，那么检查U22的供电，如果供电正常就重装或者更换U22Iphone5S照相的维修故障现象：Iphone5S照相的维修维修步骤：无论是4、4S、5、5S出现照相的问题基本都是由于供电问题（座子腐蚀虚焊，通道的电感腐蚀脱落造成的），L29、L28、FL43进水容易腐蚀造成没有供电，U13这个小玻璃IC也容易损坏造成没有电压输出可短接（U13可以短接A1、B1、B2脚）注意拆这个U13的时候不能单独用风枪吹，旁边有码片，可用风枪调低温度加烙铁烫下来前置相机也是一样，基带都是因为供电的电感腐蚀脱落、座子虚焊腐蚀造成，这个都可以用放大镜仔细看一遍就知道了，该加焊就加焊、该短接就短接。

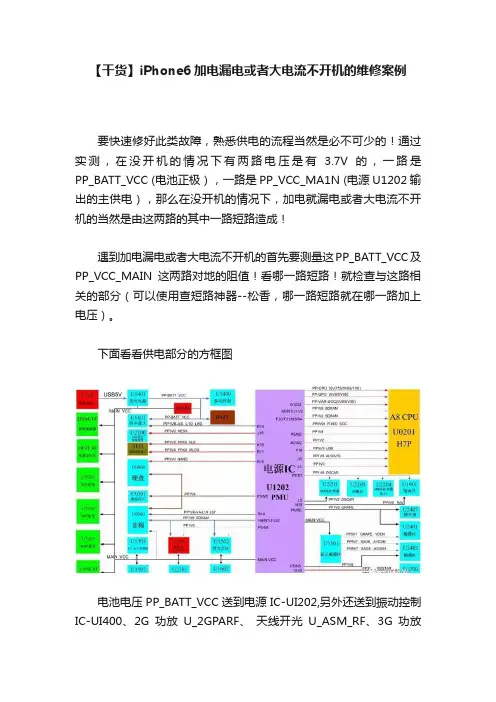

【干货】iPhone6加电漏电或者大电流不开机的维修案例
【干货】iPhone6加电漏电或者大电流不开机的维修案例要快速修好此类故障，熟悉供电的流程当然是必不可少的！通过实测，在没开机的情况下有两路电压是有 3.7V的，一路是PP_BATT_VCC (电池正极），一路是PP_VCC_MA1N (电源U1202输出的主供电），那么在没开机的情况下，加电就漏电或者大电流不开机的当然是由这两路的其中一路短路造成！遇到加电漏电或者大电流不开机的首先要测量这PP_BATT_VCC及PP_VCC_MAIN这两路对地的阻值！看哪一路短路！就检查与这路相关的部分（可以使用查短路神器--松香，哪一路短路就在哪一路加上电压）。
下面看看供电部分的方框图电池电压PP_BATT_VCC送到电源IC-UI202,另外还送到振动控制IC-UI400、2G功放U_2GPARF、天线开光U_ASM_RF、3G功放U_HBS_RF以及音频IC_U1601从图中可以看到电源U_1202输出这路VCC_MAIN分別送到UA-221 (接收滤波器),U5301RF_(NFC)，U5302RF_(NFC),U5201RF_(WIFI模块， PMIC_RF(基带供电),U1703, U1503(指纹识别)，U0900(音频IC), U2301(摄像头2.8V供电）U1502(显示屏背光灯驱动)，U1602(闪光灯驱动）,电源IC-U1202分別输出电压供给主CPU硬盘U0604,陀螺仪等电路。
下面看看电池电压PP_BATT_VCC供给的几个部分的电路U1401的原理图：U1401的原理图：这个U1401负责充电部分，数据线送来的PP5V0_USB的5V电压经过U1401对电池充电！所以U1401损坏除了造成不开机、漏电、大电流不开机外还会造成不能充电，有充电符号但是越充越少等故障！由于电池电压PP_VCC_BATT及电源IC-U1202输出的PP_VCC_MA1N也通往这个1C,这个玻璃1C是非常容易损坏！下面是振动器控制电路UI400,电池电压直通这个IC的C2脚，这个IC进水后就容易腐蚀短路造成加电漏电或者加电大电流小开机，另外这个旁路电容C1433也是容易腐蚀短路造成加电漏电或者加电大电流不开机的故障！当然这个U1400虚焊或界损坏会造成无振动的故障！电池电压直通铃声放大IC-U1601，U1601进水容易腐蚀短路造成加电漏电或者大电流不开机，旁路电容C1695, CI632, C1635, C1637同样容易腐蚀短路造成加电漏电或者大电流不开机可以拆棹！U1601损坏或者虚焊当然会造成无铃声，铃声嘶哑，无免提的故障！电池正极的电压还供给2G功放U_2GPARF,天线开关U_ASM_RF, 3G功放U_HBS_R,如下面2G功放U_2GPARF,天线开关U_ASM_RF, 3G功放U_HBS_R损坏也会造成加电漏电或者大电流不开机！。
苹果6的故障典型
hone6通病故障小结1：iphone硬盘发热供电电流不开机，去掉硬盘旁边的C0617电容即可、、2：iphone夹电不漏电，触发后定在1.4A左右通常是硬盘3.0V供电短路、、3：不充电最常见就是充电IC U1401虚焊，拆掉重植或更换装上即可、、4：iphone6摔后无听筒无送话无铃声自动免提先加焊或者重植铃声放大ICU1601，其次要检查主音频工作条件。
视情况重植或更换、、5：进水开机电流在100MA左右需要更换电源IC U1201，如果电流在70MA不联机考虑音频和显示IC、、6：移动支付NFC U5301_RF虚焊导致死机重启，加焊或者重植这个IC(摔过的机器），会导致刷机99%时报错56；7：音频U0900虚焊会导致白苹果，重植音频IC即可（摔过的机器）、、8：iphone6 WIFI芯片是低温芯片，更换建议用全新的，拆机的更容易损坏芯片本身，另外很多机器更换屏后WIFI打不开都不是WIFI损坏，重点检查WIFI供电电感，启动唤醒信号（通常摔过的机器会伴随CPU虚焊）、、9：美版V版iphone6电信卡不能上网必须先抹掉iphone,在装电信的卡用数据流量激活即可、、10：iphone温度过高首先先考虑电池问题，其次是温度检测电路（4组）和电源、、11：指纹接口的16.5V丢失会导致刷机报错53，需要换指纹IC才能解决（指纹3.0V供电直接来自电源，有3.0V无1.8V可拆掉飞线，无3.0V就直接更换电源）’12：加电电流在200-300MA左右漏电开机出现大短路情况一般是U1501显示电源IC损坏,需要更换才能解决，加焊和重植都不行（芯片本身损坏）、、13：加电电流800MA左右，主供电正极电压短路会烧坏闪光IC U1602和显示电源IC U1501，都需要更换才可以解决、、14：iphone6单独更换CPU会出现刷机报错53，WIFI底层出错会引起错误10，用爱思可以刷过、、15：天线开关U_ASM_RF上面是我4个电容本身阻值就很低测量仅6欧，容易形成短路信号弱故障，需要更换才可以解决、、16：iphone6单板对电流正常，扣屏不显示一般是J2019显示屏接口外围电感损坏（先测量灯控制阻值即可快速判断故障点）、、17：iphone6触摸不能使用如果更换U2401和U2402均没有解决问题则为CPU 虚焊（首先检查触摸的正负5.7V和5.1V供电，条件都满足在考虑黑屏触摸再白触摸）如何判断苹果6背光坏故障点？机型：苹果6 故障：加电不显类型：二修iPhone6背光坏，左边屏幕暗。
iPhone6阴阳屏维修案例回顾
iPhone6阴阳屏维修案例回顾
故障现象：iPhone 6 Plus 进水后，屏幕显示不正常，阴阳屏。
维修过程：
客户描述故障为进水后，屏幕显示不正常，阴阳屏。
收到机器后马上开始检测。
所谓的阴阳屏是指屏幕背光灯故障，部分背光灯工作不正常，导致屏幕呈现一边亮一边暗的状况。
根据经验，此类故障是由主板上一颗背光升压芯片不工作导致，换了一颗芯片后，依旧阴阳屏。
看来要从其它地方找原因了，显示座打阻值，发现有一脚阻值异常50多，正常应该450左右，拆下芯片应该为开路，但测量仍然有阻值。
这路通过FL2044电感连接到背光芯片。
往相关元件熏上松香，熏好直接给这路加电5V（背光正常工作15V左右），5V大电压瞬间就烧出故障点。
电容短路，同时观察到二极管也被击穿。
更换后，屏幕亮了，但是忽明忽暗，再更换两颗升压大电感后，背光正常。
测试其他功能都正常后，维修结束。
因为是进水主板，多处有进水发霉痕迹，幸运的是没有造成新的故障，为了安全起见，用洗板水仔细清理主板后装机，这样可以最大程度的保证主板不会因进水而腐蚀。
来源：迅维维修论坛网友的分享维修狮整理发布。
iPhone6不显示3个维修案例
iPhone6不显示3个维修案例案例一、客户送修一台6代不显示。
接到机子时，首先仔细观察和测量主板，发现主板有进水现象，测量显示座29脚1.8显示供电，无阻值，发现电感FL2027断开，直接短接。
安屏测机发现有显无灯光，拆开CPU罩子发现二极管D1501击穿, 小心拆下换上有显有灯。
却触摸失灵，重装大小触摸U2401、U2402并测量各脚阻值，发现U2402的C8脚对地短路，去掉这条线路的电容依然短路，直接换掉显示IC U1501后阻值正常。
装机测试全功能一切正常。
总结：进水板毛病就是多一个问题三个故障点。
案例二、首先检查显示座是否有进水或虚焊，排除后再测量座子阻值。
测量后发现显示座子12脚无阻值，查看相连c2001电容和fl2034电感有没有腐蚀和虚焊，测量fl2034电感无阻值，此电感通过u2403六脚管再通cpu，测量u2403相应底脚阻值正常，所以可以排除cpu出现问题，这种情况只能飞线了。
切开罩子从u2403第六脚接线。
另一端接到螺丝孔旁边的一个测量点，为什么要接这里？这就是美观的问题，隐藏在这里又不影响美观和杂乱的走线，飞好线用绿油固化。
装机测试，故障排除。
案例三：电流表测开机电流正常，屏幕不显示。
测J2019（显示座）阻值发现J2019—26#（显示 5.7）无阻值。
测FL2037—1#无阻值，怀疑U1501（显示IC）坏，更换U1501，发现J2019—26#依旧无阻值。
拆U1501测量地脚阻值正常，再次更换U1501，测还是没阻值！这时怀疑板底断线，果然测到FL2037到C2050这边断线，飞线解决。
装机测试，故障排除。
总结：修机要有耐心。
苹果背光门解决方案(3篇)
第1篇一、引言随着科技的发展，智能手机市场日益激烈，各大厂商纷纷推出具有创新设计的手机产品。
苹果公司作为智能手机市场的领导者，其产品一直以高质量、高性能和独特的设计著称。
然而，近年来，苹果手机背光门问题逐渐凸显，给用户体验带来了一定的困扰。
本文将针对苹果背光门问题，提出一系列解决方案，以期为苹果公司提供参考。
二、苹果背光门问题分析1. 背光门现象描述苹果背光门问题主要表现为手机屏幕在显示高亮度或高对比度画面时，屏幕边缘出现白色或彩色条纹，严重时甚至影响画面显示效果。
这种现象在低亮度环境下尤为明显。
2. 背光门原因分析（1）硬件原因：背光模组设计不合理，导致光线无法均匀分布；屏幕边框与背光模组之间存在间隙，光线透过间隙产生背光门现象。
（2）软件原因：系统优化不足，导致屏幕亮度调节算法存在问题；应用程序对屏幕亮度的调用不合理，造成屏幕亮度波动。
（3）环境因素：在强光环境下，手机屏幕亮度与背光门现象的关系更为明显。
三、苹果背光门解决方案1. 硬件层面（1）优化背光模组设计：采用均匀分布光线的背光模组，减少光线透过边框的几率；调整背光模组与屏幕边框的间隙，确保光线均匀分布。
（2）加强屏幕边框密封：使用更高品质的密封材料，降低光线透过边框的可能性。
（3）提高屏幕亮度调节能力：增加屏幕亮度调节等级，降低高亮度画面下的背光门现象。
2. 软件层面（1）优化系统亮度调节算法：针对背光门现象，调整系统亮度调节算法，降低高亮度画面下的背光门现象。
（2）优化应用程序亮度调用：对应用程序进行优化，确保其在调用屏幕亮度时，不会造成屏幕亮度波动。
（3）开发辅助软件：开发专门针对背光门问题的辅助软件，如屏幕边缘亮度调节工具，帮助用户降低背光门现象。
3. 环境因素（1）提高手机抗光能力：采用更高品质的屏幕材料和涂层，提高手机在强光环境下的显示效果。
（2）优化手机亮度调节策略：根据环境光线强度，自动调整手机亮度，降低背光门现象。
四、实施效果评估1. 硬件层面（1）背光模组优化：通过优化背光模组设计，降低光线透过边框的几率，背光门现象明显改善。
iphone6开机不显示维修案例四
iphone6开机不显示维修案例四
拆机发现主板螺丝柱处飞过线，有绿油，上家已修过没修好。
iphone6开机电流正常,屏无显示，从屏侧面看无背光。
维修过程：
测量PP5V7-LCM-AVDDH有5.7V。
测量PN5V7-SAGE-AVDDN有-5.7V。
测量显示座J2019各脚阻值无开路。
测量背光升压PP-LCM-BL-ANODE只有4V电压，测量对地阻值正常。
测量PP-LCM-BL-CAT1、PP-LCM-BL-CAT2对地阻值也正常。
测量D1501二极体值正常，怀疑背光升压芯片U1502不良导致不升压，更换后故障依旧。
难道上家飞线没飞好，重新刮开绿油，把螺丝柱下面断线刮出来。
刮开后发现断了4根线，跟显示有关的信号是LCM-TO-CHESTNUT-PWR-EN。
看原理图LCM-TO-CHESTNUT-PWR-EN信号到U1501和U1202。
测量有PP5V7-LCM-AVDDH，说明U1501有LCM-TO-CHESTNUT-PVR-EN信号。
测量显示座2019的16脚对地二极体值为0.595V。
测量显示座2019的16脚到螺丝柱断线处不通。
U1501有LCM-TO-CHESTNUT-PWR-EN信号，说明LCM-TO-CHESTNUT-PWR-EN到U1202开路。
飞线后LCM-TO-CHESTNUT-PVR-EN对地二极体值为0.515V。
所有断线飞好线后，用绿油固化绝缘。
开机测试一切正常。
【新提醒】IPHONE6 PLUS N修机大电流不开机到无显示无背光维修过程上半节
【新提醒】IPHONE6 PLUS N修机大电流不开机到无显示无背光维修过程上半节这是一台贴同行发过来的N修机子，刚开始看到描述我头都晕了，手机拿到手接电流表，上电大短。
拆下主板后目检所有屏蔽罩都被拆过，电源那一块都是焊油，先拆下所有屏蔽罩上放大镜观察主板。
看完直接放弃了，基带电源动过，电源动过，wifi动过，CPU已经爆锡了，小阻容掉了不少，而且还特么的是UMT主板。
做维修的都UMT主板是出了名的垃圾。
扔一边后修别的机子，到晚上跟一个同行好友在讨论拆6代CPU.他说经常遇到拆下后CPU漏铜，也就是掉皮，不过这种情况我做过那么多6代的U基本上都很少。
准备拿这台机来试验下CPU漏铜，我印象中几次CPU漏铜都是用垃圾858d拆的，后来用861和856，现在拆CPU的方法有点非常规。
想看下是不是风枪加热不均匀引起的。
这台机是我修过的手机中最多故障的机子,准备搞CPU前先把大短修好吧，毕竟大短很好修，先打值判断是电池供电短还是主供电短，这一歩是为了烧鸡的时候重点关注那一块，电池供电直接在打池接口打值就行，主供电在电源边上的电容上打值。
主供电短，这个就有两种方法烧，一，直接接在电池接口，这种有个坏处就是q4会发烫，会影响你的判断，我是用等二种，直接飞线到主供电上烧。
全板都摸遍了，也没发现烫的地方，只是主板有点温温的。
板是温的心却凉了，第一反应就是板层之间短了。
后来一想不对，被动过这么多芯片，可能下面连锡了，直接拆下电源（拆6代电源我喜欢温度开到最高，几秒钟干下来），拆电源后焊盘没连锡，打值主供电还是短路。
想一想，以前修4S的很多同行做过电源的经常搞到电容之间连锡，只不过6代的少遇到这种情况。
上放大镜，果然找到了真凶，一颗锡球引起的再打值阻值正常了，继续上电，电流正常为零。
那就开机吧，电流无反应，（你们一定在想肯定是电源没装好吧），其实我连怀疑都没怀疑过电源。
下面告诉新手们一个技巧，高手请无视。
接上电源的一瞬间电流表有个3ma到5ma左右的跳变然后归零，这是电源待机模块开始工作，电容的一个充电过程。
背光升压电路维修
背光升压电路维修一、背光升压电路概述背光升压电路通常用于LCD显示器的背光装置中，其主要任务是将直流电源电压升高到足够的值，以提供LCD 背光灯管的必要电压。
背光升压电路的种类较多，但主要有单臂升压电路和双臂升压电路两种。
二、背光升压电路通常出现的故障1.背光灯管无法点亮：此种情况多与背光灯管本身有关，可以通过更换背光灯管排查。
2.背光灯管点亮后熄灭：此种情况可能是背光升压电路损坏，原因多为元部件故障，如开关管损坏、电感器短路等。
3.背光灯管点亮后亮度降低：可能是背光升压电路输出电压不稳定，也可能是背光灯管老化。
此种情况需要检查背光升压电路的输出电压情况以及背光灯管本身。
三、背光升压电路的维修方法1.检查背光灯管：首先需要检查背光灯管是否有问题，如果灯管本身损坏，是无法通过维修背光升压电路来解决的。
可以通过更换背光灯管的方式来解决该问题。
2.检查背光升压电路元部件：如果背光灯管没有问题，那么就需要检查背光升压电路元部件是否正常工作。
需要注意的是，为了确保安全，应将显示器拆除电池并断开电源线，才可以进行维修工作。
常见的背光升压电路元部件包括开关管、二极管、电感器等。
可以使用万用表等工具来检测这些元部件的电压和电流情况，找出故障点，并进行修复或更换。
3.检查背光驱动板：如果以上两种情况都没有解决问题，那么就需要进一步检查背光驱动板是否有问题。
背光驱动板是控制背光灯管点亮和熄灭的元件，常常由于长期使用而损坏。
此时可以通过更换背光驱动板的方式来修复问题。
四、注意事项虽然背光升压电路维修相对比较简单，但在维修过程中也有一些需要注意的事项。
1.安全第一：维修时需要切断电源以确保安全。
在检查背光升压电路元件时，不要直接用手触摸或测量高压端。
2.清洁工作：在拆卸显示器时要注意清洁，尽量避免灰尘进入显示器内部。
3.更换元件：在更换元部件时一定要选择质量好的原件，不要使用劣质元件。
4.细心仔细：检查元件时需要非常仔细，一定要仔细检查每一个元件，找出故障点。
苹果6修触摸教程
苹果6修触摸教程苹果6的修触摸屏问题是一种相当常见且麻烦的故障，它可能会导致屏幕无法正常响应用户的触摸，或者出现误触等问题。
这篇教程将为大家介绍如何修复苹果6触摸屏故障。
首先，如果你发现苹果6的触摸屏出现问题，第一步是将手机关机并断电。
这是为了保证我们在修复过程中的安全，同时也是为了避免进一步损坏手机。
确保在进行任何操作之前充分断电。
接下来，我们需要检查屏幕是否有任何潜在的物理损坏。
有时候，触摸屏问题可能是由屏幕上的划痕或击碎导致的。
仔细观察屏幕表面，如果发现任何划痕或裂纹，请考虑更换新的触摸屏。
如果屏幕没有明显的物理损坏，我们可以尝试重启手机。
有时候，简单的重启可以解决触摸屏问题。
按住电源键和音量减键一起，直到手机重启。
如果问题仍然存在，请继续往下进行。
下一步是进行软件重置。
打开设置菜单，选择“通用”选项，然后找到“还原”选项。
在还原选项中，点击“还原所有设置”，然后按照提示进行操作。
请注意，这个操作将会清空手机上的所有设置，因此请务必提前备份重要数据。
如果软件重置无法解决问题，我们可以尝试通过更新iOS系统来修复触摸屏问题。
打开设置菜单，选择“通用”选项，然后点击“软件更新”。
如果有更新可用，请下载并安装。
更新通常可以修复一些软件相关的问题，可能也会解决触摸屏故障。
如果上述方法仍然无法解决问题，那么我们建议您寻求专业人士的帮助。
苹果授权的维修中心或技术支持团队可以为您提供更专业和有效的解决方案。
总之，修复苹果6触摸屏故障可以通过一些简单的步骤来实现。
首先确保断电，并检查屏幕是否有物理损坏。
尝试重启和软件重置，更新iOS系统，如果问题仍然存在，寻找专业人士的帮助。
希望这篇教程对您有所帮助！。
iPhone6 二修同步信号断线导致无触摸维修
Iphone6 无触摸
故障现象：无触摸
客户描述：
维修过程：
开机测试触摸无反应也不闪白条。
像这种情况一般是黑触摸工作条件不满足或者CPU根本没有识别到触摸芯片。
又结合客户说的现象有可能还有断线的地方。
机子一拆发现上家已经维修过修的还比较严重如图
先测触摸的工作条件供电，测5.1V 有+ _ 5.7V也有。
黑触摸升压也有。
像这些工作条件有说明白触摸黑触摸已经工作。
有可能就是同步信号有问题。
通过点位查询如图
从显示接口，到背光测试点到CPU。
然后到黑触摸到同步门电路。
这个通道上有一个芯片不良就会无同步信号。
通过测量测试点通断发现背光IC测试点，到同步门电路U2403开路。
直接飞线测试如图
飞好线后开机测试故障排除。
如图。
iPhone6 不开机、不显示、无背光维修
Iphone 6不开机、不显示、无背光维修
故障机型：iphone6
故障现象：不开机，接电大短。
故障分析：接电大短一般是电池供电或主供电线路相连的电容或芯片损坏导致。
维修过程：接电后用手触摸主板上，发现闪光灯芯片发烫，于是把闪
光灯芯片拆了，拆了后发现芯片焊盘已经腐蚀了，看电流也不短路了，但发现屏幕还是无显示，于是再把显示电源拆了。
把闪光灯芯片和显示电源芯片从料板上拆下好的芯片，装好后扣上屏幕开机发现电流正常，但屏幕还是没有亮，用手电筒照了下，看见屏幕中间隐约有个白色的苹果logo，看来是有显示了，只是背光还没有工作。
无背光先测量显示座上背光线路对地值，发现背光的正极供电脚是无穷大，无穷大一般是断线了或者是保险电感坏了所导致，经过测量，发背光正极供电线路上的保险电感一端的脚被腐蚀了，测量电感另一端时，发现阻值正常，拆下坏的保险电感，直接用一陀锡短接解决。
短接好后，测了下显示座阻值恢复正常，扣上屏开机故障已解决，屏幕背光已恢复正常。
iPhone6更换电池导致手机屏幕不显示故障维修苹果手机维修
iPhone6更换电池导致手机屏幕不显示故障维修苹果手机维修
机器型号：iPhone6
故障现象：手机屏幕不显示
客户自己换电池之后手机屏幕不显示，连电脑可以认到手机，但屏幕一点亮度也没有。
维修过程：
拆机，打显示排插对地值，发现屏幕开启信号、复位信号均为无穷大。
这两个信号都是从左侧螺丝孔下面走线，锁定故障为换电池之后装屏幕的过程中把螺丝拧错，导致线路断线。
拆掉螺丝孔固定螺母，刮开螺丝孔，由于客户打的比较深，导致板层脱层。
刮出螺丝孔之后先补了几条线，打显示座阻值依旧处于断路状态，重新刮开边缘部分补线，显示开启信号断头太短无法补线，最后直接飞了一根线到排座附近相连保险电感。
飞好线后，测量显示座对地值均为正常，插屏开机测试，显示触摸功能都正常。
装机。
至此，iPhone6手机屏幕不显示故障维修结束。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
【故障机型】：iphone 6
【故障现象】：开机无背光
手机开机无背光，用灯光照着可以看到开机的苹果LOGO
【故障分析】：
开机有显示，没有背光，一般都是背光电路有问题引起的故障，重点检查背光电路部分
【维修过程】：
把手机拆开，测量一下显示座子J2019上的背光供电的对地阻值，测量发现第2脚位的PP_LCM_BL_ANODE_CONN 对地短路。
（这种一般都是背光电路的升压电容短路导致的，把升压二极管烧断，升压电感烧坏）
拆下机子，拿下主板，风枪取下CPU屏蔽罩，在显微镜下观察就可以看到很清楚了。
二极管已经烧断。
在背光升压电容上熏松香，PP_LCM_BL_ANODE电路上接电烧一下，就可以知道是哪一个电容短路了。
背光升压电容C1505短路
直接镊子挑掉电容，风枪取掉升压二极管、升压电感（要是不更换电感的话，屏幕的明亮度调节不了，会很暗）。
补回拆掉的小件。
【维修结果】：
装机测试，背光恢复正常，测试功能正常，维修到此结束。
（此故障是背光升压电容短路引起的无背光）。
