隧道工程施工：隧道工程如何正确设置沉降缝和伸缩缝
隧道工程施工：隧道工程如何正确设置沉降
缝和伸缩缝
1、质量问题及现象
1）衬砌有不规则环向裂纹或开裂破坏。
2）衬砌局部挤碎、剥落。
3）衬砌出现上下、左右错台。
4）出现渗漏水等病害。
2、原因分析
1）在软硬地层交界处往往是衬砌结构类型、衬砌厚度变化处，因围岩压力、地基承载力、地基压缩变形性能与衬砌结构刚度及变形性能均有明显不同，不设沉降缝或设置不合理均会出现所述问题和现象。
2）因衬砌施工温度与环境温度存在温度差，会引起衬砌收缩，如不设伸缩缝同样会出现上述问题。

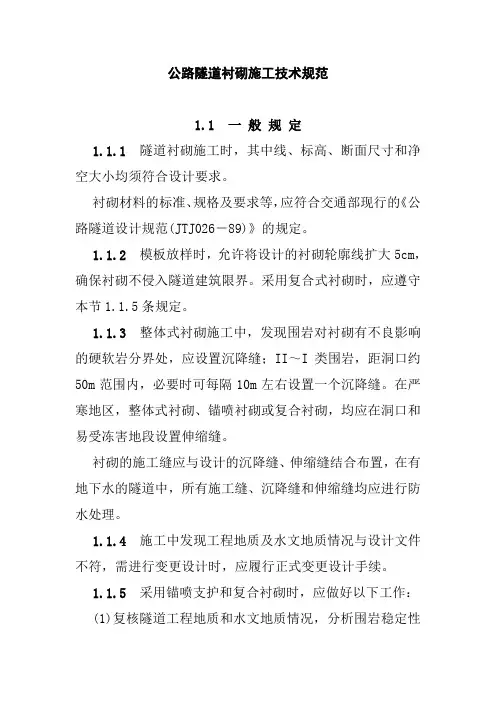

3、预防措施
1）合理设置沉降缝。在软硬地层交界处、Ⅰ～Ⅱ类围岩距洞口50m范围内、衬砌结构及断面厚度变化处，衬砌时必须设置沉降缝。Ⅰ～Ⅱ类围岩距洞口50m范围内如围岩裂隙发育，较破碎而整体性差时，应每隔10m设置一道。
2）在寒冷地区，整体式衬砌、锚喷衬砌或复合衬砌在洞口和易受冻害地段必须设置伸缩缝，一般每隔10-30m设置一道，洞口段采用小间距，洞内段采用大间距，洞口段如遇沉降缝可不再另
设。
3）沉降缝、伸缩缝一般宽2cm，宜用沥青马蹄脂填塞牢固，并应采用塑料或橡胶止水带密封。
4、处理措施
1）如出现不均匀沉降造成衬砌错台，应在低端一定长度内将衬砌凿毛吻合处理。
2）如出现渗漏水应作注浆防水处理。
