二极管正反特性及应用
二极管主要特性及应用场合
二极管主要特性及应用场合二极管是一种具有两个端口的电子元件，由一个P型半导体和一个N型半导体组成。
它具有一些独特的特性，使其在电子电路中有各种应用。
首先，二极管具有单向导电性。
当二极管的正极端（即P型半导体）的电位高于负极端（即N型半导体）时，二极管处于正向工作。
在这种情况下，电流能够顺利通过二极管，使其具有低电阻性。
而当二极管的电压极性相反，即正极端的电位低于负极端时，二极管处于反向工作。
在这种情况下，二极管具有很高的电阻，电流无法通过。
这种单向导电性使二极管成为整流器和开关等应用中的重要元件。
其次，二极管具有正向压降特性。
当二极管处于正向工作时，会有一个称为正向压降（也叫正向电压丢失）的现象出现。
正向压降是指二极管在正向工作时电压降低的量，通常为0.6-0.7伏特。
这种特性使得二极管可以用于电源电压的稳定，例如将直流电源的电压降到一个合适的范围，以满足其他元件的工作要求。
再次，二极管还具有快速开关特性。
由于二极管能够在亚纳秒的时间内从关断状态转换为导通状态，所以能够以很高的频率进行开关操作。
这使得二极管适用于高频电路中的开关元件，如频率合成器、射频调制器等。
除了以上的基本特性之外，二极管还具有温度稳定性和小尺寸等优点。
二极管的电流-电压关系符合Shockley方程，可以通过改变温度来调整二极管的导电特性。
这种温度稳定性使得二极管在温度变化较大的环境中仍可正常工作。
同时，由于二极管结构简单，体积小巧，所以可以方便地集成在集成电路中，满足现代电子产品对小型化的要求。
基于以上特性，二极管在电子电路中有许多应用场合。
下面是一些主要的应用：1. 整流器：由于二极管具有单向导电性，可以将交流信号转换为直流信号。
将二极管放置在交流电源电路中，即可实现整流功能。
2. 保护元件：二极管的单向导电性使其在电路中扮演保护元件的角色。
在电路中，当电压超过设定值时，二极管会变为低电阻态，将过高的电压泄放至地。
这样能够保护其他元件免受高电压的损害。
二极管工作原理及应用
二极管工作原理及应用一、工作原理二极管是一种电子元件，由半导体材料制成，具有两个电极，即正极（阳极）和负极（阴极）。
其工作原理基于PN结的特性。
PN结是由P型半导体和N型半导体组成的结构，其中P型半导体具有电子缺陷，N型半导体具有电子过剩。
当二极管正极连接到正电压，负极连接到负电压时，即正向偏置，P型半导体中的空穴和N型半导体中的电子会发生扩散，形成电流流动。
此时，二极管处于导通状态，称为正向工作。
当二极管正极连接到负电压，负极连接到正电压时，即反向偏置，P型半导体中的空穴和N型半导体中的电子会被电场力推向PN结的中心，形成电荷屏障，阻挠电流流动。
此时，二极管处于截止状态，称为反向工作。
二、应用领域1. 整流器：二极管的正向导通特性使其在电力系统中被广泛应用于整流器电路中。
整流器用于将交流电转换为直流电，常见于电源适配器、电动机驱动器等设备中。
2. 激光器和光通信：二极管激光器是一种将电能转换为光能的器件，它在光通信、激光打印、激光切割等领域有广泛应用。
3. 光电探测器：二极管具有光电转换的特性，可以将光信号转换为电信号。
因此，二极管被广泛应用于光电探测器中，如光电二极管、光敏二极管等。
4. 温度传感器：二极管的电阻与温度呈反比关系，利用二极管的温度特性可以制作温度传感器。
例如，热敏二极管可用于测量温度变化。
5. 逻辑门电路：二极管可以用作逻辑门电路的基本元件，如与门、或者门、非门等。
通过逻辑门电路的组合，可以实现数字电路中的逻辑运算。
6. 太阳能电池：太阳能电池是利用光电效应将太阳能转换为电能的装置。
太阳能电池中的主要元件就是二极管。
7. 电压稳压器：二极管可以用于电压稳压器电路中，通过控制反向击穿电压，实现对电压的稳定输出。
8. 信号检测和放大：二极管可以用于信号检测和放大电路中，例如射频检波器、调制解调器等。
9. 电子闪光灯：二极管可以用于电子闪光灯电路中，通过充电和放电过程，产生高亮度的闪光效果。
(重点)二极管的种类及应用
检波二极管的应用电路
• 1．收音机检波电路 • 作用：将465kHz中频调幅信号还原为音频信号
• 2．来复式收音机中的检波电路 • 其中VD1和VD2组成倍压检波电路，C3为高频滤波电容器。检波后得 到的低频信号再加到VT1的输出端，再作一次低频放大，然后送给耳 机。
变容二极管
• 变容二极管的作用：又称压控变容器，是根据所提供的电压变化而改 变结电容的半导体，工作在反向偏压状态。 • 变容二极管的主要参数：零偏结电容、零偏压优值、反向击穿电压、 中心反向偏压、标称电容、电容变化范围（以皮法为单位）以及截止 频率等。 • 变容二级管的应用：在高频调谐、通信等电路中作可变电容器使用。 有专用于谐振电路调谐的电调变容二极管、适用于参放的参放变容二 极管以及用于固体功率源中倍频、移相的功率阶跃变容二极管等，用 于电视机高频头的频道转换和调谐电路，多以硅材料制作。 变容二极管的封装：中小功率的变容二极管采用玻封、塑封或表面封 装，而功率较大的变容二极管多采用金封。
点接触锗二极管－1N60P,1N34A（检波二极管） • 点接触锗二极管（DO-7玻璃封 装） 1N60P（2-1K60）VR：40V，Cj： 1pF； 1N60（1K60）VR：40V，Cj： 1pF； 1N34A（1K34A）VR：40V，Cj： 1pF。 主要用于：计算器，收音机，电视 机等检波电路。
不同直径的发光二极管
光敏二极管 CL-5M3B 5mm
肖特基二极管
• 应用场合：SBD的结构及特点使其适合于在低压、大电流输出场合用 作高频整流，在非常高的频率下（如X波段、C波段、S波段和Ku波段） 用于检波和混频，在高速逻辑电路中用作箝位。在IC中也常使用SBD • 与普通二极管的区别：SBD不是利用P型半导体与N型半导体接触形 成PN结原理制作的，而是利用金属与半导体接触形成的金属－半导 体结原理制作的。
二极管特性及参数
二极管特性及参数二极管（Diode）是一种电子器件，由两种不同类型的半导体材料组成：P型半导体和N型半导体。
它具有单向导电特性，即只允许电流在一个方向上通过。
二极管有很多重要的特性和参数，下面将会详细介绍。
一、正向特性：当二极管的正负极正向连接时，如果正向电压小于等于一个特定的值，即正向电压低于二极管的结压降（通常为0.7V），二极管处于正向工作状态，电流可以流过。
这时二极管的电流随正向电压的增加而迅速增大。
这种情况下，二极管处于导通状态，其导通状态下的电阻非常小，几乎可以视为导线。
二、反向特性：当二极管的正负极反向连接时，如果反向电压小于等于一个特定的值，即反向电压低于二极管的击穿电压（通常为50V~1000V），则二极管处于反向工作状态，电流几乎为零。
反向工作状态下的电阻很大，可以视为开路。
但是，当反向电压大于击穿电压时，二极管会产生击穿，电流会大幅度增加，这时二极管会被损坏。
三、参数：1. 峰值逆向电压：也称为击穿电压（Reverse Breakdown Voltage），它指的是二极管可以承受的最大反向电压，在这个电压之下，二极管工作正常，超过这个电压则可能发生击穿。
击穿电压越高，二极管的耐受能力越强。
2.正向电压降：二极管在正向导通时，正向电流通过后，在二极管的两端会形成一个固定的电压降，通常在0.6V~0.7V之间。
这个电压降称为正向电压降或者压降，是指在正向工作状态下二极管的电压降低多少。
3. 最大正向电流：也称为额定电流（Rated Forward Current），它指的是二极管可以正常工作的最大电流值。
超过这个电流值，二极管可能会发生损坏。
4. 最大反向电流：也称为反向饱和电流（Reverse Saturation Current），它指的是二极管在反向工作时通过的最大电流值。
在正常情况下，反向电流很小，几乎为零。
超过这个电流值，二极管可能会发生击穿，导致损坏。
5. 动态电阻：也称为交流电阻或微分电阻（Dynamic Resistance），它是指二极管在线性区时，输入的交流信号变化所引起的反向电流变化与正向电压变化之间的比例关系。
二极管特性测试及应用
五、实验记录与分析（数据、图表、计算等）
1、二极管正向特性测试
图1为二极管正向特性测量电路。用电压表测量二极管端电压VD和可调直流电压源VS，通过式（1）可计算二极管电流ID。改变直流电压源输出电压VS，可以获得不同VD的下对应电流ID，通过逐点测量数据可以描绘出二极管正向特性曲线。
（1）图1二极管正向特源自测试电路原理图2、二极管反向特性测试
图3二极管整流电路
三、实验器材
1、数字万用表（型号：）一台
2、直流稳压电源（型号：）一台
3、示波器（型号：）一台
4、信号发生器（型号：）一台
5、电子元件：电阻100kΩ、10 kΩ、1 kΩ各一个；电容1μF一个；6.8V/1W稳压二极管一个；二极管1N4148一个；
四、实验操作方法和步骤
1、按图1连接电路。电压源从0V开始调节电压逐步增大，用数字万用表监测二极管VD，约为表1中参考数值时，测量并记录VD和VS于表1。
2、按图2连接电路。电压源从0V开始调节电压逐步增大，用数字万用表监测其输出电压VS为表2中数值时，测量电阻两端电压VR并记录于表2。
实测电阻100kΩ和10kΩ的大小并记录，记录电压表电阻RV，根据表1、表2数据计算并绘制二极管特性曲线。说明正反向特性测试中，测量电阻R电压求电流采用了不同的方法原因。
二、实验原理
伏安特性是描述器件特性或电路端口特性的重要手段。在实际中，简单的器件或电路可以用明确的数学表达式描述，但是很多器件或电路端口的特性是非线性的，用图形描述，即简单、又直观；掌握伏安特性曲线测量和描绘是很有必要的。

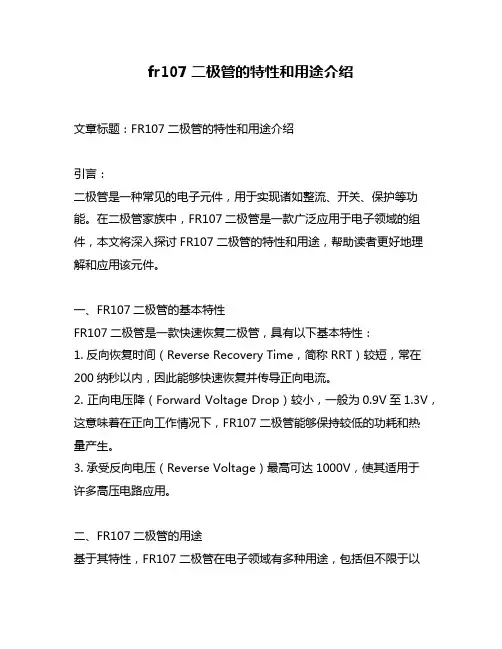

fr107二极管的特性和用途介绍
fr107二极管的特性和用途介绍文章标题：FR107二极管的特性和用途介绍引言：二极管是一种常见的电子元件，用于实现诸如整流、开关、保护等功能。
在二极管家族中，FR107二极管是一款广泛应用于电子领域的组件，本文将深入探讨FR107二极管的特性和用途，帮助读者更好地理解和应用该元件。
一、FR107二极管的基本特性FR107二极管是一款快速恢复二极管，具有以下基本特性：1. 反向恢复时间（Reverse Recovery Time，简称RRT）较短，常在200纳秒以内，因此能够快速恢复并传导正向电流。
2. 正向电压降（Forward Voltage Drop）较小，一般为0.9V至1.3V，这意味着在正向工作情况下，FR107二极管能够保持较低的功耗和热量产生。
3. 承受反向电压（Reverse Voltage）最高可达1000V，使其适用于许多高压电路应用。
二、FR107二极管的用途基于其特性，FR107二极管在电子领域有多种用途，包括但不限于以下几个方面：1. 整流电路FR107二极管可用作整流电路的关键元件，将交流电转换为直流电。
其快速恢复时间在应用中能够确保较高的效率和稳定的输出。
2. 逆变器逆变器是将直流电转换为交流电的装置，常见于太阳能发电系统、电动机驱动系统等。
在逆变器电路中，FR107二极管可用作保护元件，能够提供反向电流的截止和恢复。
3. 开关电路FR107二极管可以作为开关电路的一部分，用于控制电流的通断。
在高频率交流开关电路中，FR107二极管的快速响应时间和低反向电压降使其成为理想的选择。
4. 保护元件由于FR107二极管具有较高的反向电压承受能力，它被广泛应用于电源和各种电子设备中，用于保护其他元件免受电压过大的损害。
总结和回顾：FR107二极管作为一款快速恢复二极管，在电子领域具有多种应用。
其快速恢复时间、低反向电压降以及较高的反向电压承受能力使其在整流电路、逆变器、开关电路和保护电路中发挥重要作用。
(完整版)二极管导通的条件
二极管的特性及应用
二、二极管基本电路应用
二极管应用
应用电 路
作用解说
整
半波整流
只用一只二极管依单向导电特性，将交流变为单向脉动性直流 电。
流 全波整流 用两只二极管，得到两个极性的单向脉动性直流电压。
电 路
桥式整流 用四只二极管，得到两个极性的单向脉动性直流电压。
倍压整流 是一种大电压小电流整流电路，利用多只二极管构成整流电路。
制作人：曾建
二极管的特性及应用 一 、二极管的特性
1 二极管单向导电性
PN结
管壳 二极管的基本结构是由PN结构成，二极管也具有单向导电 性，箭头所指方向为正向电流方向。
二极管的特性及应用
1.1二极管正向导通工作原理
二极管有导通和截止两种工作状态。而且导通和截止有一定的工作条件。
如果给二极管的正极加上高于负极的电压，称为二极管的正向偏置电压，当 该电压达到一定数值时二极管导通，导通后二极管相当于一个导体，电阻很 小，相当于接通，如图所示。
利用二极管管压降随温度微小变化的特征可以设 计成温度补偿电路，在分析温度补偿电路时不了解二 极管的这种特性，电路的工作原理就无法分析。
二极管的特性及应用
3 二极管正向电阻小，反向电阻大的特性
正向电阻是二极 +V R1
R1
管正向导通后正——
等效
负极之间的电阻，这 一电阻值很小。
正向导通
VD1
R01
正向电阻很小
二极管正极为
R1
负电压，反向
偏置状态
E1
VD1
E1
+
R1
二极管截止， 为开路，回路
中没有电流
VD1
综上所述，给二极管加上一定正向电压二极管处于导通 状态，给二极管加上反向电压时，二极管处于截止状态。
二极管工作原理及应用
二极管工作原理及应用一、工作原理二极管是一种基本的电子元件，其工作原理主要基于PN结的特性。
PN结是由P型半导体和N型半导体材料的结合形成的。
P型半导体中的杂质掺入使其具有正电荷，而N型半导体中的杂质掺入使其具有负电荷。
当P型和N型半导体材料结合时，形成了PN结。
在PN结中，P型区域的正电荷与N型区域的负电荷形成电势差，这个电势差被称为内建电场。
二极管的工作原理可以分为正向偏置和反向偏置两种情况。
1. 正向偏置：当二极管的P端连接到正电压，N端连接到负电压时，就形成了正向偏置。
此时，内建电场会被外加电压抵消，使得电子从N端流向P端，同时空穴从P端流向N端。
这种情况下，二极管处于导通状态，电流可以通过二极管流动。
2. 反向偏置：当二极管的P端连接到负电压，N端连接到正电压时，就形成了反向偏置。
此时，外加电压会增加内建电场的强度，阻止电子和空穴的流动。
这种情况下，二极管处于截止状态，电流无法通过二极管流动。
二、应用领域二极管作为一种基础的电子元件，在各个领域都有广泛的应用。
以下是几个常见的应用领域：1. 整流器：由于二极管只允许电流在一个方向上流动，因此可以将交流电转换为直流电。
在电力系统中，整流器常用于将交流电转换为直流电以供电子设备使用。
2. 信号检测器：二极管的导通和截止特性使其成为信号检测器的理想选择。
在无线电通信中，二极管可用于检测和解调无线电信号。
3. 光电二极管：光电二极管是一种能够将光能转换为电能的二极管。
它广泛应用于光电传感器、光电耦合器、光电控制器等领域。
4. 温度传感器：二极管的电压与温度呈正相关关系。
因此，二极管可以用作温度传感器，通过测量二极管的电压变化来确定环境温度。
5. 电压调节器：通过利用二极管的特性，可以将电压稳定在一个特定的值。
电压调节器常用于电子设备中，以确保电路的稳定工作。
6. 光发射二极管：光发射二极管是一种能够将电能转换为光能的二极管。
它常用于光通信、光电显示器等领域。
二极管的特性参数及应用
二极管的特性参数及应用
二极管，也叫双极性半导体元件，是一种半导体器件，具有电子和空穴的放射发射和吸收能力。
它的正反极分别可以简单地用正极和负极来描述，同时也在电路中作为一个非常重要的控制元件，常用的二极管有二极管、晶体管、FET等。
1、二极管的电压降
二极管的电压降是指当其正向电流的幅值接近0时，正向电压大于其反向电压的差值，一般叫做正向最小电压或者正向电压降。
2、正向最大电流
正向最大电流是指当其正向电压的值低于其最小正向电压时，其可以支撑的最大电流值，它的单位一般是安培，也称为正向夹角率。
3、二极管的反向电压损失
反向电压损失是指当其正向电压降的值接近零时，其反向电压会发生多少的损失，它的单位一般是伏特，也就是反向击穿电压。
4、正向充电容
正向充电容是指当其正向电压降的值比反向击穿电压的值大一些时，在正向电流过程中，发生电荷的累积，该累积电荷的多少，正向充电容就算出来了，它的单位是法拉。
使用二极管可以制作出大量的电路，如控制电路、保护电路、放大电路等。
（1）控制电路
二极管可以被用于控制电路，例可以使用二极管来控制家用电器的电源。
简述二极管的作用及应用
简述二极管的作用及应用二极管是半导体器件的一种，也被称为晶体二极管或电子二极管。
它具有两个电极，即正极(也称为阳极或P极)和负极(也称为阴极或N极)，并且具有呈现一个方向导电的特性。
二极管的主要作用是控制电流的流动方向。
当二极管的正极连接到正电压(相对于负极)，即正向极化时，电流可以自由地流过二极管。
当负极连接到正电压(相对于正极)，即反向极化时，二极管将截止电流，几乎不允许电流通过。
二极管的应用非常广泛，以下是一些常见的二极管应用：1. 整流器: 二极管的最主要应用之一是将交流电(AC)转换为直流电(DC)。
在直流电源中，二极管被用作整流器，将交流电转换为单向流动的直流电，这种情况我们称之为半波整流。
2. 保护电路: 二极管还可以用作电路中的保护装置。
当电路中的电压超过二极管的额定电压(正向击穿电压)时，二极管反向导通并将多余的电压释放到地。
这种应用通常见于电子设备中，用于保护其他元件免受过电压损坏。
3. 鼻祖限幅器: 二极管还有一种特殊的应用，即限制信号的振幅。
通过结合二极管的正向导通和反向截止特性，我们可以将信号限制在一定范围内，使其不受大幅度的波动。
这种应用在通信系统中非常常见。
4. 光检测器: 由于二极管对光敏感，可以将光信号转换为电信号。
这种类型的二极管称为光电二极管。
光电二极管广泛应用于光学通信、摄像机、激光仪器以及光电控制等领域。
5. 信号调节器: 通过将二极管正向偏置连接到电路中，可以使用二极管作为信号调节器。
当输入信号的振幅在某一范围内时，二极管将使得信号独立地传播，但当信号超出这一范围时，二极管将削减(截止)信号的振幅。
6. 温度测量装置: 热敏二极管是一种具有温度依赖性的二极管。
电流流过热敏二极管时，其阻值将随温度变化而变化。
因此，通过测量该二极管的阻值变化，我们可以估计温度。
7. 逻辑门: 二极管还可以用于构建逻辑门，如与门、或门和非门。
这些逻辑门通过组合二极管的导通状态来处理输入信号，并产生输出信号。
二极管工作原理及应用
二极管工作原理及应用一、工作原理二极管是一种半导体器件，由P型半导体和N型半导体组成。
P型半导体中的载流子主要是空穴，N型半导体中的载流子主要是电子。
当P型半导体与N型半导体接触时，形成PN结。
在正向偏置情况下，即P型半导体连接正电压，N型半导体连接负电压，PN结会变窄，载流子会从P区域流向N区域，形成电流。
而在反向偏置情况下，即P型半导体连接负电压，N型半导体连接正电压，PN结会变宽，形成空穴和电子的复合，几乎没有电流流过。
二、应用领域1.整流器：二极管可以将交流电转换为直流电。
在电子设备中，常常需要使用直流电源，而市电是交流电。
通过使用二极管整流器，可以将交流电转换为直流电，以供电子设备工作。
2.电压调节器：二极管可以用作电压调节器，稳定输出电压。
通过选择合适的二极管和电阻，可以实现对电路中的电压进行调节，以保证电路正常工作。
3.信号检测器：二极管可以用作信号检测器，检测信号的存在与否。
当有信号输入时，二极管会导通，输出电压较低；当没有信号输入时，二极管截止，输出电压较高。
这种特性可以用于检测无线电信号、音频信号等。
4.发光二极管(LED)：LED是一种特殊的二极管，具有发光功能。
通过控制电流的方向和大小，LED可以发出不同颜色的光。
LED广泛应用于指示灯、显示屏、照明等领域。
5.激光二极管：激光二极管是一种特殊的二极管，能够产生激光光束。
激光二极管广泛应用于激光打印机、激光指示器、激光雷达等领域。
6.射频调制解调器：二极管可以用于射频调制解调器中，实现信号的调制和解调。
通过控制二极管的导通和截止状态，可以将模拟信号转换为数字信号，或者将数字信号转换为模拟信号。
7.温度传感器：二极管的导电特性与温度密切相关。
通过测量二极管的导通电压或反向饱和电流，可以间接测量环境温度。
这种原理被广泛应用于温度传感器中。
8.电压倍增器：二极管可以用于电压倍增器电路中，实现电压的倍增。
通过合理的电路设计和二极管的选择，可以将输入电压增加到输出电压的倍数。
二极管手册
二极管手册二极管是一种常见的电子元件，也是电子电路中使用最广泛的器件之一。
它具有众多的特性和用途，在各个领域都有着广泛的应用。
本文将介绍二极管的基本原理、分类、特性以及常见的应用场景。
二极管的基本原理是基于半导体材料的PN结。
PN结是由P型半导体和N型半导体相接触形成的一个结，具有特殊的导电性能。
当二极管的正端与正极相连，负端与负极相连时，PN结处形成的电场使得电子流动受到限制，电流无法流过；而当二极管的正端与负极相连，负端与正极相连时，电子流动受到促进，电流可以流过。
这种特性使得二极管可以实现电流的单向导通，即只能让电流从正极流向负极，而不能反向流动。
根据工作原理和结构不同，二极管可以分为多种类型。
最常见的是普通二极管、肖特基二极管和光电二极管。
普通二极管是最基本的二极管，具有良好的整流特性，可以将交流电信号转化为直流电信号。
肖特基二极管则是基于肖特基效应的二极管，具有快速开关特性和低正向电压降，适用于高频电路和功率电路。
光电二极管则是将光信号转化为电信号的器件，广泛应用于光电转换、光通信等领域。
二极管具有许多特性，其中最重要的是正向电压和反向电压的关系。
在正向电压作用下，二极管的电流呈指数增长，而反向电压超过其额定值时，电流几乎不可忽略。
这种特性使得二极管可以用作整流器、稳压器和开关等电路中的关键元件。
此外，二极管还具有低温漂移、良好的线性性能和高频特性等优点，使得它在各个领域都有着广泛的应用。
在电子器件中，二极管的应用场景非常多样。
在电源电路中，二极管作为整流器可以将交流电信号转化为直流电信号，为其他电路提供稳定的电源。
在通信领域，二极管可以用作调制器、解调器和开关等电路中的关键元件，实现信号的传输和处理。
在电子设备中，二极管可以用作保护器件，防止过电压和过电流对其他电路的损坏。
此外，二极管还广泛应用于光电转换、传感器、激光器、雷达等领域。
综上所述，二极管作为一种重要的电子元件，在电子电路中有着广泛的应用。
二极管工作原理及应用
二极管工作原理及应用二极管是一种由半导体材料制成的电子元件，是最简单的半导体器件之一、它由N型半导体和P型半导体组成，中间有一个PN结。
二极管的工作原理是基于PN结的正向导通与反向截止的特性。
当二极管的正向电压大于峰值正向电压（一般为0.6-0.7V），PN结处形成导电通道，电流可以顺利通过；当反向电压大于二极管的击穿电压时，PN 结会被击穿，电流无法通过。
二极管具有单向导电的特性，只允许电流从P端流向N端，反之则会截止导电。
这使得二极管在电子电路中具有非常重要的作用，以下是它常见的应用：1.整流器：二极管可以将交流信号转换为直流信号，因为当信号为正半周时，二极管可以导通，允许电流通过；当信号为负半周时，二极管会截止，电流无法通过。
这样，只有正半周部分的电流可以通过，实现了对信号的整流。
2.检波器：通过利用二极管的整流作用，可以将射频信号中的音频信号分离出来。
例如在收音机中，二极管可以将射频信号转换为音频信号，使得我们能够收听到广播节目。
3.波形修整器：波形修整器是将不规则的波形变为规则的方波或方波脉冲的电路。
二极管可以作为波形修整器的重要组成部分，通过将波形的负半周切除，使得输出信号更加规则。
4.稳压器：二极管可以通过利用PN结的特性来实现稳压功能。
在Zener二极管中，当反向电压大于击穿电压时，二极管会稳定地工作在参考电压下，使得电压输出可以保持稳定。
5.温度传感器：二极管的温度特性使得它可以用作温度传感器。
根据温度的变化，二极管的导电特性会发生改变，通过检测其导通电流的变化可以得到温度的信号。
6.光电二极管：光电二极管是一种将光信号转换为电信号的器件。
当光照射在PN结上时，会产生电流。
这使得光电二极管可以用作光敏元件，例如在摄像机、光电传感器等设备中广泛应用。
总结起来，二极管是一种具有单向导通特性的电子元件，常见的应用包括整流器、检波器、波形修整器、稳压器、温度传感器和光电二极管等。
它在电子电路中起着非常重要的作用。
简述二极管的工作原理及应用
简述二极管的工作原理及应用一、二极管的工作原理二极管是一种最基本的电子元件，是由半导体材料制成的。
它具有两个端点，分别为“正极”和“负极”。
二极管内部有两个半导体层，分别为P型半导体和N型半导体，这两个半导体之间形成了一个P-N结。
二极管的工作原理基于PN结的特性。
PN结使得二极管具有了单向导电性，也就是只能在特定的电压条件下通过电流。
当二极管的正极施加一个较高的电压，即使这个电压只是稍微高于负极的电压，就会导致电流流过二极管，这种状态被称为正向偏置。
相反地，如果负极施加的电压较高，会阻止电流通过二极管，这种状态被称为反向偏置。
二极管具有的两个主要特性是正向压降和反向击穿电压。
正向压降通常是在0.6V～0.7V的范围内，这意味着正向电压超过这个范围时，电流就可以流过二极管。
而当反向电压超过二极管的击穿电压时，电流也可以通过，这样会使二极管发生击穿。
二、二极管的应用二极管由于其特殊的单向导电特性，在电子领域中有着广泛的应用。
以下是二极管在几个常见应用领域的应用示例：1. 电源和整流器二极管通常用作整流器，将交流电转换为直流电。
在电源的输出端，通过将二极管连接到正交流电压端，可以实现只有正半周期的输出，将负半周期阻止，从而将交流电转化为直流电。
这是因为当二极管正向偏置时，电流可以通过它；而当反向偏置时，电流则被阻止。
2. LED（发光二极管）LED是一种基于二极管的发光装置。
它利用半导体材料发出光线，具有高效、低功耗、长寿命等优点。
LED广泛应用于照明、显示屏、指示灯等领域。
3. 红外线发射二极管红外线（IR）发射二极管利用二极管的特性发射红外线光束，用于遥控器、红外测距仪、红外热成像等应用。
这些设备通过控制二极管的导通状态，可以发送特定的红外脉冲信号。
4. 看门狗定时器在一些嵌入式系统中，二极管被用作看门狗定时器。
看门狗定时器是一种能够检测系统死锁或故障的设备。
如果系统正常运行，会周期性地向看门狗定时器发送信号，防止定时器超时。
二极管特性及应用实验结论
二极管特性及应用实验结论二极管是一种最基本的半导体器件，具有许多独特的特性和广泛的应用。
在二极管的特性及应用实验中，我们可以得出以下结论：1. 二极管的特性(1) 半导体材料：二极管通常由硅(Si)或砷化镓(GaAs)等半导体材料制成。
这些材料具有正负载流子电荷数量差异，形成PN结。
(2) PN结特性：PN结的两端会形成电势差，即电场。
当施加电压方向与PN 结电场方向一致时，电子从N区向P区运动，形成正向电流。
反之，当施加电压方向与PN结电场方向相反时，电子被阻挡，形成反向电流。
(3) 正向特性：二极管在正向电压下，可以通过电流。
当电压小于二极管的正向阈值电压(V_f)时，电流非常小；当电压大于V_f时，电流会迅速增加，表现为近似线性的关系。
(4) 反向特性：二极管在反向电压下，只有非常小的反向电流，称为反向饱和电流(I_s)。
当反向电压超过二极管的额定反向电压(V_r)时，二极管会发生击穿，电流急剧增加。
2. 二极管的应用(1) 整流器：由于二极管只允许正向电流通过，而阻断反向电流，因此常用于电路中的整流器。
通过将交流信号输入二极管，就可以将其转换为直流信号。
(2) 发光二极管(LED)：LED是一种能将电能转化为光能的器件。
当正向电压施加到LED上时，载流子在PN结中复合，发出可见光，实现光的发射。
LED具有高亮度、低功耗、寿命长等优点，广泛用于显示屏、指示灯、照明等领域。
(3) 锁相环电路：锁相环电路利用二极管的非线性特性，将输入信号与输出信号进行频率同步，常用于时钟信号的调整和数据通信中的时序恢复。
(4) 电路保护：二极管的反向击穿特性可以用于电路中的过压保护。
当电路中的电压超过二极管的反向击穿电压时，二极管会将过压放电到地，保护负载和其他器件免受损坏。
总之，二极管是一种具有独特特性的半导体器件，广泛应用于电子、通信、能源等领域。
对于电子工程师来说，了解二极管的特性和应用是非常重要的，它为电路设计和故障排除提供了基础。
二极管的特征及应用
二极管的特征及应用二极管是一种用于电子电路中的重要器件，由于其简单的结构和独特的特性，使得二极管在电子技术中应用广泛。
二极管有很多种类，如常见的整流二极管、稳压二极管、光电二极管、恒流二极管等。
以下是对二极管的特征及应用的详细介绍。
一、二极管的特征1. 具有单向导电特性：二极管是一种非线性元件，只有在正向电压作用下才能通过电流，而反向电压作用下几乎不导电。
这是由于二极管的结构决定的，二极管由P区和N区组成，P区掺杂有多余的空穴，N区掺杂有多余的电子，当在P 区施加正向电压时，P区失去多余的空穴，N区失去多余的电子，使得P区和N 区的空穴和电子相结合，形成导电通道，电流可以通过；而当在P区施加反向电压时，P区的空穴向N区迁移，N区的电子向P区迁移，两者结合消失，形成一个空间电荷区，导致电流无法通过。
2. 正向压降特性：当正向电压达到二极管的正向开启电压时，才开始导电，此时会出现一个固定的压降，一般为0.6-0.7V。
在这个正向压降范围内，电流和电压呈指数关系，即电流随着正向电压的增加而迅速增大。
3. 反向封锁特性：当在二极管的反向施加电压时，一直到达二极管的反向击穿电压时，二极管才开始导通，此时电流会迅速增大，但需要注意的是，在正常工作状态下，应尽量避免超过二极管的反向击穿电压，以保护二极管的正常使用寿命。
4. 小信号导通：当二极管处于当正向偏置电压小于开启电压时，可以在小信号作用下导通，而不是像饱和开启那样需要正向电压大于开启电压来导通。
二、二极管的应用1. 整流器：最常见的二极管应用就是整流电路。
在交流电路中，二极管可以将交流信号转换为直流信号，将电流限制在一个方向上流动。
典型的整流电路使用的是单相桥式整流电路，将交流输入转换为直流输出，用于电源适配器、电子变压器等电子设备中。
2. 稳压器：稳压二极管是一种特殊的二极管，可以用于稳定电压。
稳压二极管根据其工作状态的不同，可以将过高或过低的电压稳定在一个相对恒定的值。
二极管工作原理及应用
二极管工作原理及应用一、工作原理二极管是一种半导体器件，由P型半导体和N型半导体组成。
P型半导体中的杂质原子带有多余的电子，形成空穴；N型半导体中的杂质原子带有缺少的电子，形成自由电子。
当P型半导体与N型半导体相接触时，自由电子会从N型半导体流向P型半导体，而空穴则会从P型半导体流向N型半导体。
这种流动形成了一个电子流，即电流。
二极管具有一个P-N结，当P型半导体的电势高于N型半导体时，称为正向偏置；当P型半导体的电势低于N型半导体时，称为反向偏置。
在正向偏置下，电子流可以顺畅通过二极管，形成导电状态；而在反向偏置下，电子流几乎无法通过二极管，形成截止状态。
二、应用领域1. 整流器：二极管具有只允许电流单向通过的特性，因此常被用作整流器。
在交流电源中，二极管可以将交流电转化为直流电，使电流只能从正向流向负向。
2. 发光二极管（LED）：LED是一种特殊的二极管，当电流通过时，会发出可见光。
LED具有高效能、低能耗、寿命长等优点，广泛应用于照明、显示屏、指示灯等领域。
3. 激光二极管：激光二极管是一种能够产生激光的二极管。
激光二极管在通信、医疗、材料加工等领域有着广泛的应用，如光纤通信、激光打印机等。
4. 温度传感器：二极管的导电特性会随温度的变化而变化，利用这个特性可以将二极管作为温度传感器。
通过测量二极管的电压或电流，可以推算出环境的温度。
5. 逻辑门：逻辑门是由多个二极管组成的电路，用于实现逻辑运算。
常见的逻辑门有与门、或门、非门等。
逻辑门在计算机、电子电路等领域起着重要作用。
6. 太阳能电池：太阳能电池是利用光照转化为电能的装置，其中的关键元件就是二极管。
太阳能电池通过二极管的正向偏置，将光能转化为电能。
7. 电压稳定器：二极管可以作为电压稳定器的关键元件。
通过合理设计二极管的电路，可以稳定电压输出，保护电子设备免受电压波动的影响。
8. 超快速开关：由于二极管具有快速开关的特性，可以用于高频电路中。
二极管工作原理及应用
二极管工作原理及应用一、工作原理二极管是一种电子元件，由半导体材料制成，具有两个电极：正极（阳极）和负极（阴极）。
二极管的工作原理基于PN结的特性。
PN结是由P型半导体和N型半导体组成的结构，其中P型半导体的材料具有正电荷，N型半导体的材料具有负电荷。
当二极管处于正向偏置时，即正极连接到P型半导体，负极连接到N型半导体，电流可以流过二极管。
在这种情况下，P型半导体中的空穴（正电荷）和N型半导体中的电子（负电荷）会结合，形成一个电流流动的通道。
这种状态下，二极管处于导通状态，可以被用作电路中的开关。
当二极管处于反向偏置时，即正极连接到N型半导体，负极连接到P型半导体，电流无法流过二极管。
在这种情况下，PN结的电场会阻止电流的流动，二极管处于截止状态，相当于一个断开的开关。
二、应用领域1. 整流器：二极管可以将交流电转换为直流电。
当交流电施加在二极管上时，只有当电压大于二极管的正向电压（正向开启电压）时，电流才能通过。
这样，二极管可以用来将交流电的负半周截断，只保留正半周，实现电流的单向流动，从而将交流电转换为直流电。
2. 电压稳定器：二极管可以用作电压稳定器，将输入电压变化范围限制在一定的范围内。
通过将二极管与电阻和稳压二极管组合使用，可以实现对电路中的电压进行稳定，保持在一个固定的值。
3. 信号检测器：二极管可以用来检测信号的存在与否。
当输入信号的电压超过二极管的正向开启电压时，二极管会导通，产生一个输出信号。
这种特性可以用于电路中的信号检测和开关控制。
4. 光电二极管：光电二极管是一种特殊的二极管，可以将光信号转换为电信号。
光电二极管常用于光电传感器、光电控制和光通信等领域。
5. 激光二极管：激光二极管是一种将电能转换为激光能的二极管。
激光二极管广泛应用于激光打印机、激光扫描仪、激光显示器等设备中。
6. 调制器：二极管的导通状态可以根据输入信号的变化而改变。
通过控制二极管的导通时间和截止时间，可以实现对信号的调制。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
二极管的类型
二极管种类有很多，按照所用的半导体材料，可分为锗二极管（Ge管）和硅二极管（S i管）。
根据其不同用途，可分为检波二极管、整流二极管、稳压二极管、开关二极管等。
按照管芯结构，又可分为点接触型二极管、面接触型二极管及平面型二极管。
点接触型二极管是用一根很细的金属丝压在光洁的半导体晶片表面，通以脉冲电流，使触丝一端与晶片牢固地烧结在一起，形成一个“PN结”。
由于是点接触，只允许通过较小的电流（不超过几十毫安），适用于高频小电流电路，如收音机的检波等。
面接触型二极管的“PN结”面积较大，允许通过较大的电流（几安到几十安），主要用于把交流电变换成直流电的“整流”电路中。
平面型二极管是一种特制的硅二极管，它不仅能通过较大的电流，而且性能稳定可靠，多用于开关、脉冲及高频电路中。
二极管的工作原理
晶体二极管为一个由p型半导体和n型半导体形成的p-n结，在其界面处两侧形成空间电荷层，并建有自建电场。
当不存在外加电压时，由于p-n结两边载流子浓度差引起的扩散电流和自建电场引起的漂移电流相等而处于电平衡状态。
当外界有正向电压偏置时，外界电场和自建电场的互相抑消作用使载流子的扩散电流增加引起了正向电流。
当外界有反向电压偏置时，外界电场和自建电场进一步加强，形成在一定反向电压范围内与反向偏置电压值无关的反向饱和电流I0。
当外加的反向电压高到一定程度时，p-n结空间电荷层中的电场强度达到临界值产生载流子的倍增过程，产生大量电子空穴对，产生了数值很大的反向击穿电流，称为二极管的击穿现象。
二极管的导电特性
二极管最重要的特性就是单方向导电性。
在电路中，电流只能从二极管的正极流入，负极流出。
下面通过简单的实验说明二极管的正向特性和反向特性。
1、正向特性
在电子电路中，将二极管的正极接在高电位端，负极接在低电位端，二极管就会导通，这种连接方式，称为正向偏置。
必须说明，当加在二极管两端的正向电压很小时，二极管仍然不能导通，流过二极管的正向电流十分微弱。
只有当正向电压达到某一数值（这一数值称为“门槛电压”，锗管约为0.2V，硅管约为0.6V）以后，二极管才能直正导通。
导通后二极管两端的电压基本上保持不变（锗管约为0.3V，硅管约为0.7V），称为二极管的“正向压降”。
2、反向特性
在电子电路中，二极管的正极接在低电位端，负极接在高电位端，此时二极管中几乎没有电流流过，此时二极管处于截止状态，这种连接方式，称为反向偏置。
二极管处于反向偏置时，仍然会有微弱的反向电流流过二极管，称为漏电流。
当二极管两端的反向电压增大到某一数值，反向电流会急剧增大，二极管将失去单方向导电特性，这种状态称为二极管的击穿。
二极管的主要参数
用来表示二极管的性能好坏和适用范围的技术指标，称为二极管的参数。
不同类型的二极管有不同的特性参数。
对初学者而言，必须了解以下几个主要参数：
1、额定正向工作电流
是指二极管长期连续工作时允许通过的最大正向电流值。
因为电流通过管子时会使管芯发热，温度上升，温度超过容许限度（硅管为140左右，锗管为90左右）时，就会使管芯
过热而损坏。
所以，二极管使用中不要超过二极管额定正向工作电流值。
例如，常用的IN4 001－4007型锗二极管的额定正向工作电流为1A。
2、最高反向工作电压
加在二极管两端的反向电压高到一定值时，会将管子击穿，失去单向导电能力。
为了保证使用安全，规定了最高反向工作电压值。
例如，IN4001二极管反向耐压为50V，IN4007反向耐压为1000V。
3、反向电流
反向电流是指二极管在规定的温度和最高反向电压作用下，流过二极管的反向电流。
反向电流越小，管子的单方向导电性能越好。
值得注意的是反向电流与温度有着密切的关系，大约温度每升高10，反向电流增大一倍。
例如2AP1型锗二极管，在25时反向电流若为2 50uA，温度升高到35，反向电流将上升到500uA，依此类推，在75时，它的反向电流已达8mA，不仅失去了单方向导电特性，还会使管子过热而损坏。
又如，2CP10型硅二极管，25时反向电流仅为5uA，温度升高到75时，反向电流也不过160uA。
故硅二极管比锗二极管在高温下具有较好的稳定性。
测试二极管的好坏
初学者在业余条件下可以使用万用表测试二极管性能的好坏。
测试前先把万用表的转换开关拨到欧姆档的RX1K档位（注意不要使用RX1档，以免电流过大烧坏二极管），再将红、黑两根表笔短路，进行欧姆调零。
1、正向特性测试
把万用表的黑表笔（表内正极）搭触二极管的正极，，红表笔（表内负极）搭触二极管的负极。
若表针不摆到0值而是停在标度盘的中间，这时的阻值就是二极管的正向电阻，
一般正向电阻越小越好。
若正向电阻为0值，说明管芯短路损坏，若正向电阻接近无穷大值，说明管芯断路。
短路和断路的管子都不能使用。
2、反向特性测试
把万且表的红表笔搭触二极管的正极，黑表笔搭触二极管的负极，若表针指在无穷大值或接近无穷大值，管子就是合格的。
二极管的应用
1、整流二极管
利用二极管单向导电性，可以把方向交替变化的交流电变换成单一方向的脉动直流电。
2、开关元件
二极管在正向电压作用下电阻很小，处于导通状态，相当于一只接通的开关；在反向电压作用下，电阻很大，处于截止状态，如同一只断开的开关。
利用二极管的开关特性，可以组成各种逻辑电路。
3、限幅元件
二极管正向导通后，它的正向压降基本保持不变（硅管为0.7V，锗管为0.3V）。
利用这一特性，在电路中作为限幅元件，可以把信号幅度限制在一定范围内。
4、继流二极管
在开关电源的电感中和继电器等感性负载中起继流作用。
5、检波二极管
在收音机中起检波作用。
6、变容二极管
使用于电视机的高频头中。
